ВЕНТИЛЯТОРЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ВВДН-15БК ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Центробежные вентиляторы ВВДН-15БК — это надёжные сварные агрегаты, предназначенные для работы в системах пылеприготовления и газоочистки промышленных котельных, энергетических и теплоэнергетических установок. Оборудование разработано для транспортировки неагрессивных газов с высокой запылённостью и применяется в условиях тяжёлых механических и температурных нагрузок.

Вентиляторы ВВДН-15БК используются в технологических линиях, где требуется стабильный наддув и эффективная подача газовоздушной или пылегазовой смеси. Основная область применения — мельничные участки котельных с пневматическим транспортом твёрдого топлива (включая уголь марки АШ). Агрегаты обеспечивают поддержание рабочего давления в трактах пневмотранспорта и подачу смеси в циклоны, сепараторы или топки.

Допускается эксплуатация при содержании пыли в перемещаемом газе до 80 г/м³. Частицы по абразивности и склонности к налипанию должны соответствовать угольной пыли. Возможна эксплуатация при температуре перемещаемых сред до +200 °С, а температура воздуха на входе в улитку — не ниже −30 °С.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструкция ВВДН-15БК обеспечивает высокую механическую прочность и надёжность при длительной работе:

• Рабочее колесо — сварная конструкция с загнутыми назад лопатками, выполненными из листовой стали. Возможна комплектация противоизносными накладками. Балансировка проводится статически.
• Улитка — формируется из листовой стали, усиленной продольными и поперечными рёбрами. Обеспечивает равномерное распределение давления и устойчивость при вибрационных нагрузках.
• Ходовая часть – Ходовая часть включает вал, подшипники и соединительную муфту.
• Направляющий аппарат — регулируемый узел, позволяющий изменять производительность без остановки вентилятора.
• Всасывающий патрубок — оптимизирован по форме для минимизации гидравлических потерь.

ТЕХНИЧЕСКОЕ ИСПОЛНЕНИЕ И МОДИФИКАЦИИ

Модель ВВДН-15БК поставляется в следующих вариантах исполнения:

Схема установки — Схема 3: передача через промежуточный вал и муфту. Такая компоновка снижает вибрации, облегчает обслуживание и повышает срок службы подшипников.

Направление вращения:

• Правое (П) — вращение рабочего колеса по часовой стрелке (со стороны привода).
• Левое (Л) — против часовой стрелки.

Угол поворота улитки — от 0° до 270° с шагом 15°, для удобства интеграции в существующие схемы.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У1 (по ГОСТ 15150-69) — для эксплуатации на открытом воздухе.

ТВ3 — для тропического климата в помещениях без агрессивных факторов.

ПРЕИМУЩЕСТВА ВВДН-15БК ОТ “УКРВЕНТСИСТЕМЫ”

• Увеличенный ресурс за счёт износостойких лопаток и усиленной сварной конструкции;
• Точная балансировка, соответствующая отраслевым стандартам;
• Возможность адаптации под заданные параметры системы;
• Надёжность в условиях запылённых и термически нагруженных потоков;
• Поддержка стандартов ГОСТ и требований промышленной безопасности.

ПОЧЕМУ СТОИТ ВЫБРАТЬ ВЕНТИЛЯТОР ВВДН-15БК

Продукция “Укрвентсистемы” зарекомендовала себя на предприятиях теплоэнергетики, металлургии, цементной промышленности и ТЭЦ Украины, стран СНГ и ближнего зарубежья. Все вентиляторы проходят строгий контроль качества, испытания на виброустойчивость и соответствие техническим параметрам.

Приобретая ВВДН-15БК, заказчик получает:

• сертифицированное оборудование промышленного назначения;
• техническое сопровождение на всех этапах внедрения;
• возможность индивидуальной доработки конструкции под конкретные задачи.

Если вам требуется надёжный, устойчивый к износу и высокоэффективный вентилятор дутьевой высокого давления для промышленных систем, модель ВВДН-15БК от “Укрвентсистемы” станет оптимальным выбором. Благодаря конструктивной адаптивности, высокой надёжности и соответствию требованиям современной энергетики и машиностроения, этот агрегат обеспечивает бесперебойную работу даже в самых сложных условиях.

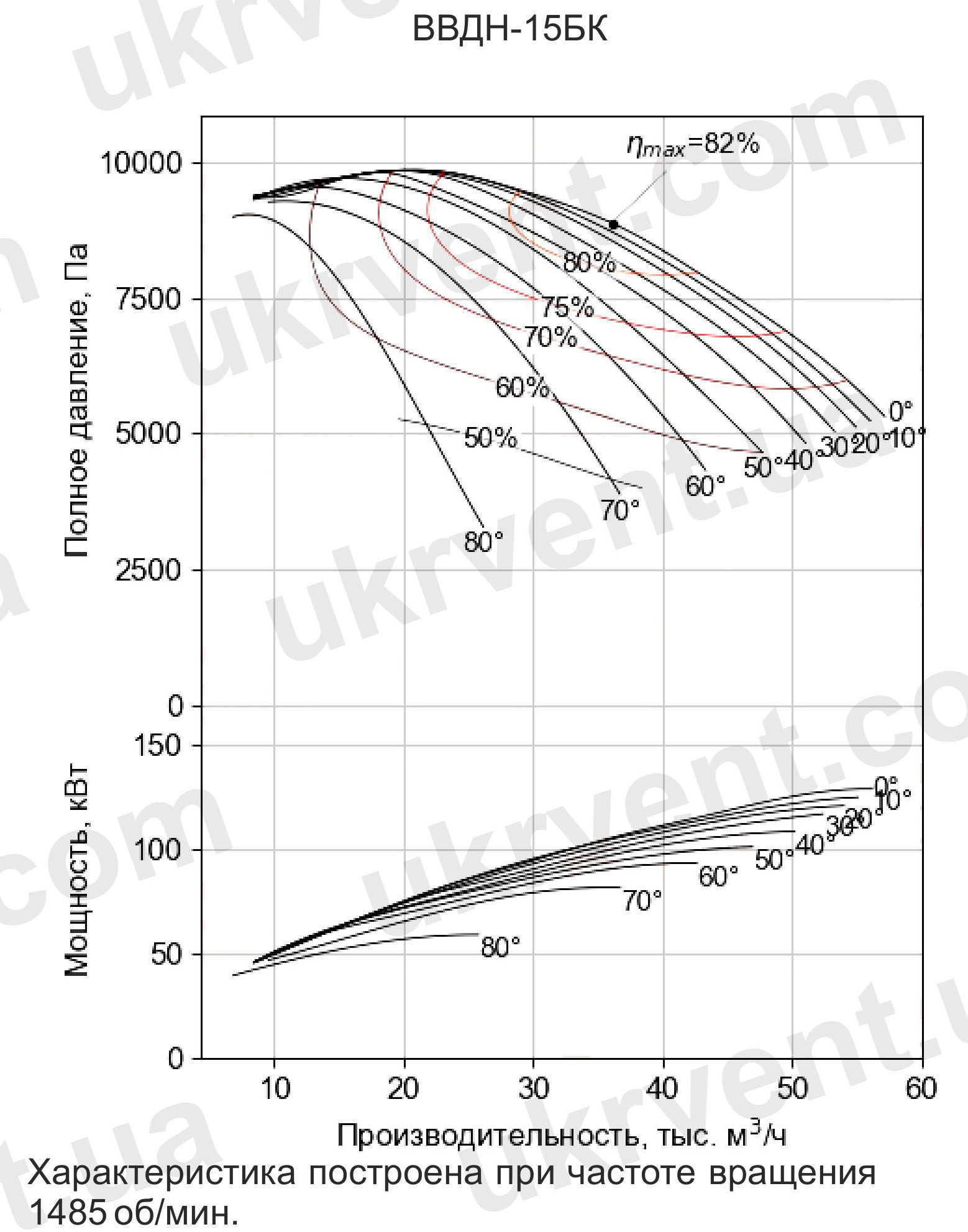

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВДН-15БК

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВДН-15БК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВВДН-15БК

Группа присоединительных размеров, мм  – *Размеры даны справочно

Группа габаритных размеров, мм – *Размеры даны справочно

Группа установочных размеров, мм – *Размеры даны справочно
