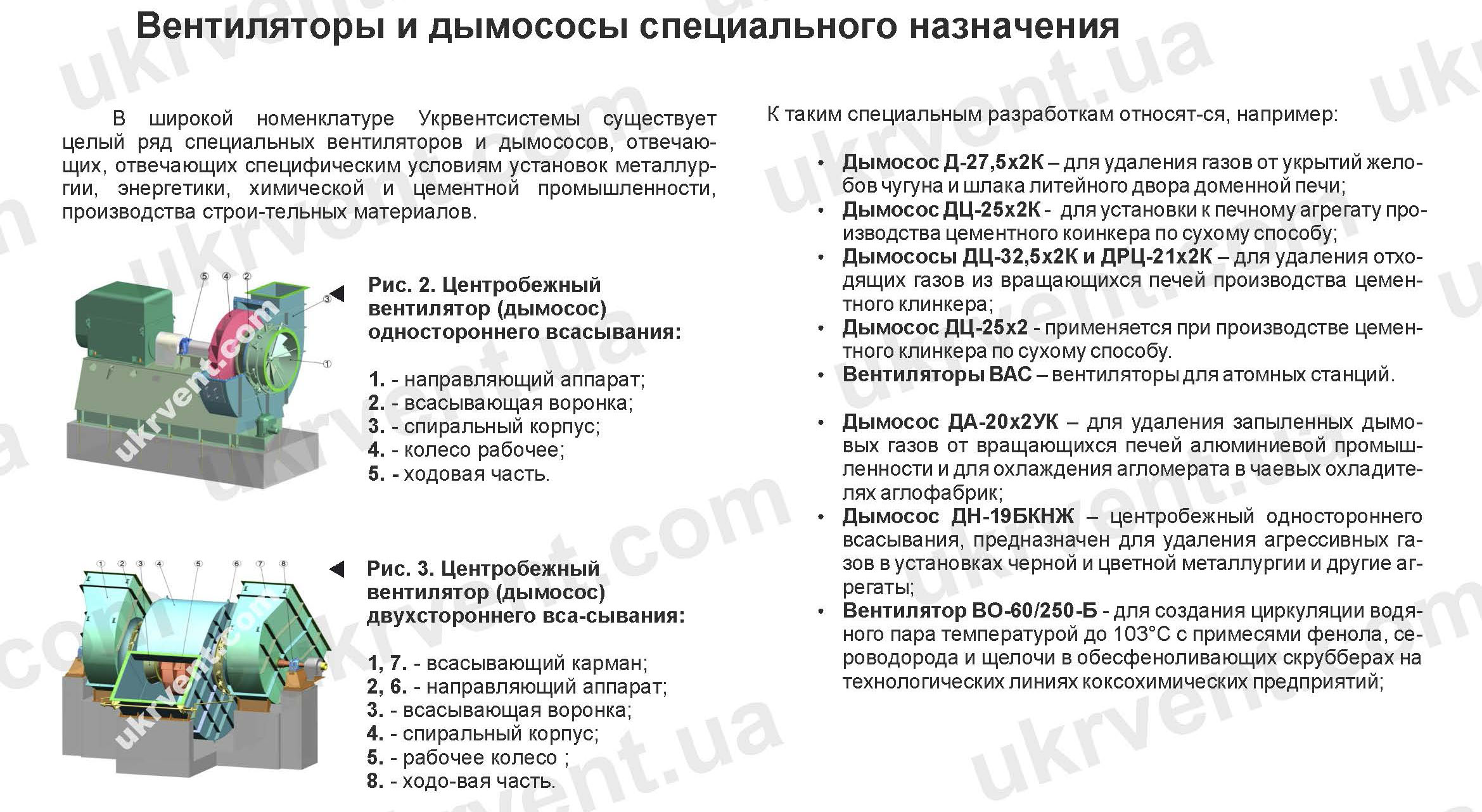

Центробежные вентиляторы одностороннего всасывания типа ВДН-15БКНЖ из нержавеющей стали – это оборудование специального назначения, разработанное для эксплуатации в составе промышленных энергетических и технологических систем. Продукция Укрвентсистемы соответствует требованиям ГОСТ и предназначена для работы в условиях повышенных нагрузок.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ВДН-15БКНЖ
Вентиляторы ВДН-15БКНЖ используются преимущественно для подачи воздуха в топки паровых котлов с паропроизводительностью от 2,5 до 320 т/ч. Кроме того, допускается их использование в качестве дымососов на газомазутных котлах аналогичной мощности.
Благодаря конструкции из коррозионностойкой нержавеющей стали вентиляторы могут эксплуатироваться в химически активных средах и условиях повышенной влажности, что делает их применимыми также для промышленных технологических линий, в которых требуется надёжная подача или перемещение чистого воздуха.
ВДН-15БКНЖ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИСПОЛНЕНИЕ
Все вентиляторы ВДН-15БКНЖ выпускаются в двух вариантах исполнения – с правым и левым направлением вращения. Правым считается вращение рабочего колеса по часовой стрелке при наблюдении со стороны электродвигателя.
ВДН-15БКНЖ ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
- Климатическое исполнение – У и Т, категория размещения 1–4 согласно ГОСТ 15150-69;
- Температурный диапазон эксплуатации – от –30°C до +40°C;
- Место установки – в помещении или на открытом воздухе под навесом.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-15БКНЖ ОТ УКРВЕНТСИСТЕМЫ
- Нержавеющее исполнение, устойчивое к коррозии и механическому износу;
- Возможность работы в составе энергетических, вентиляционных и технологических установок;
- Высокая надёжность при длительной эксплуатации;
- Изготовление по ТУ с учётом требований заказчика.
Вентиляторы специального назначения ВДН-15БКНЖ – это надёжный выбор для предприятий теплоэнергетики, металлургии, химической и пищевой промышленности. Высокое качество материалов, точная балансировка и продуманная конструкция обеспечивают эффективную и безопасную эксплуатацию в любых условиях.

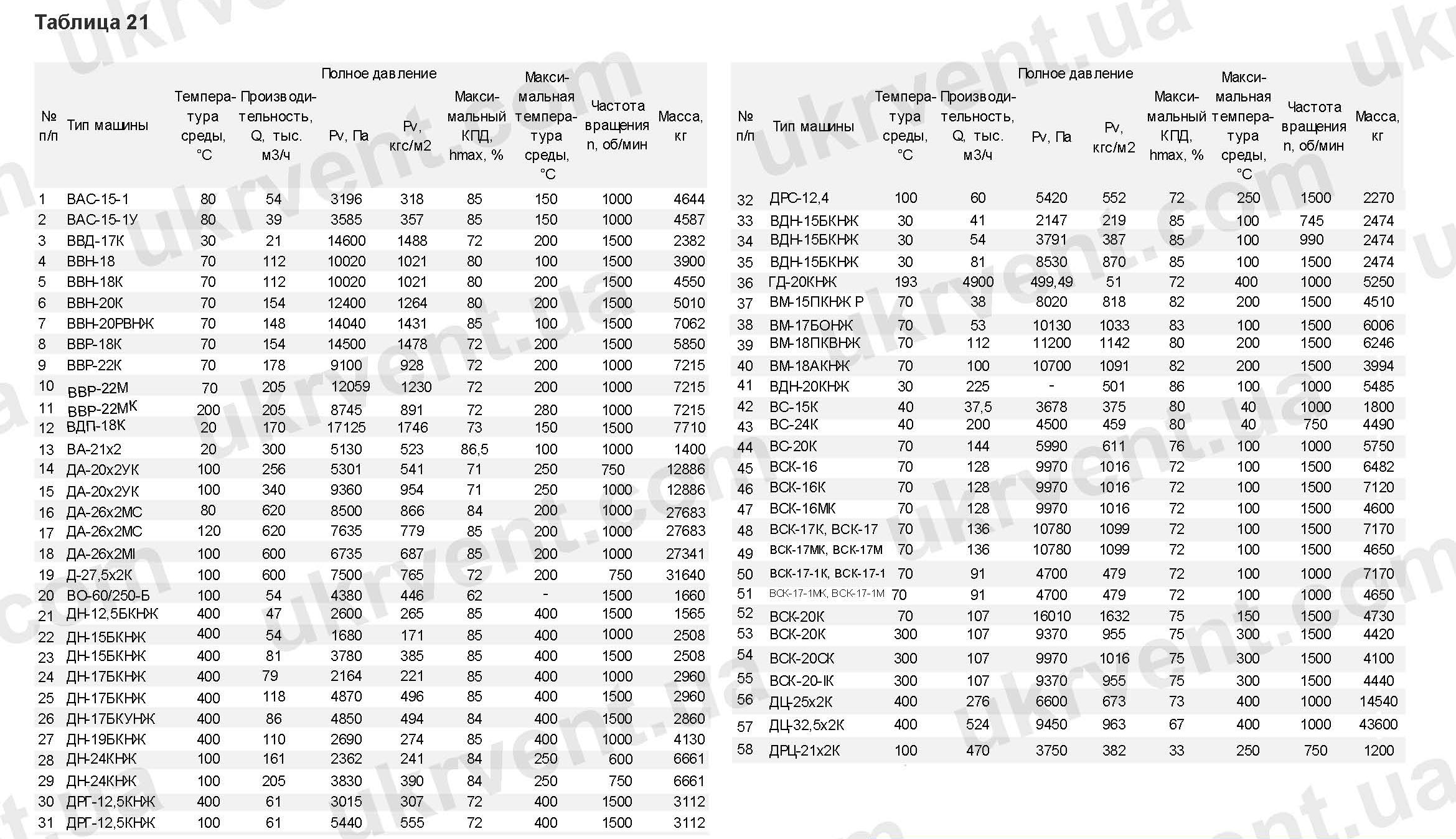

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-15БКНЖ
| ВДН-15БКНЖ | ВДН-15БКНЖ | ВДН-15БКНЖ | |
| Температура среды, °С | 30 | 30 | 30 |
| Производительность, Q, тыс. м3/ч | 41 | 54 | 81 |
| Полное давление, Pv, Па | 2147 | 3791 | 8530 |
| Полное давление, Pv, кгс/м2 | 219 | 387 | 870 |
| Максимальный КПД, nmax, % | 85 | 85 | 85 |
| Максимальная температура среды, °С | 100 | 100 | 100 |
| Частота вращения n, об/мин | 745 | 990 | 1500 |
| Масса, кг | 2474 | 2474 | 2474 |

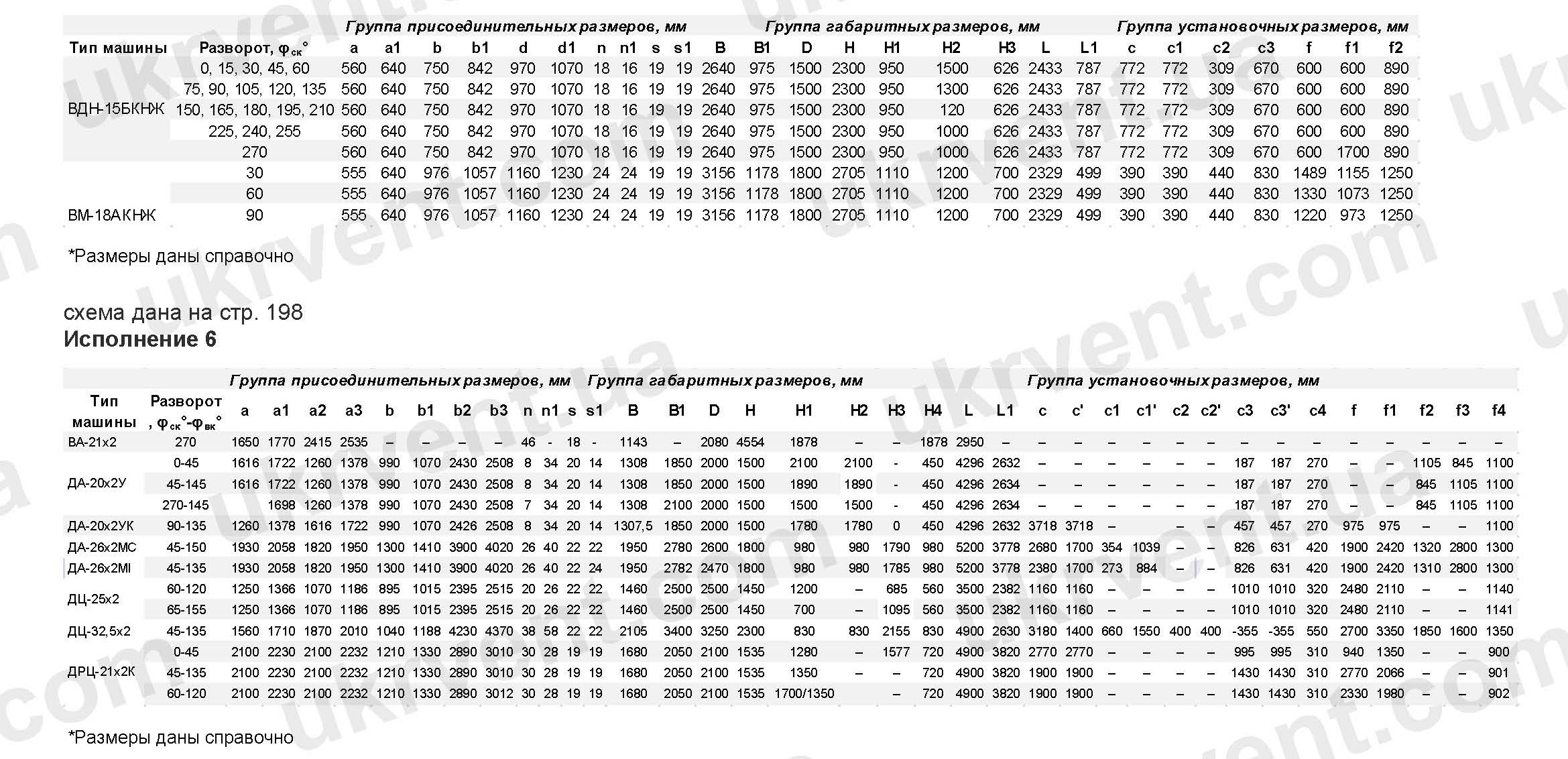

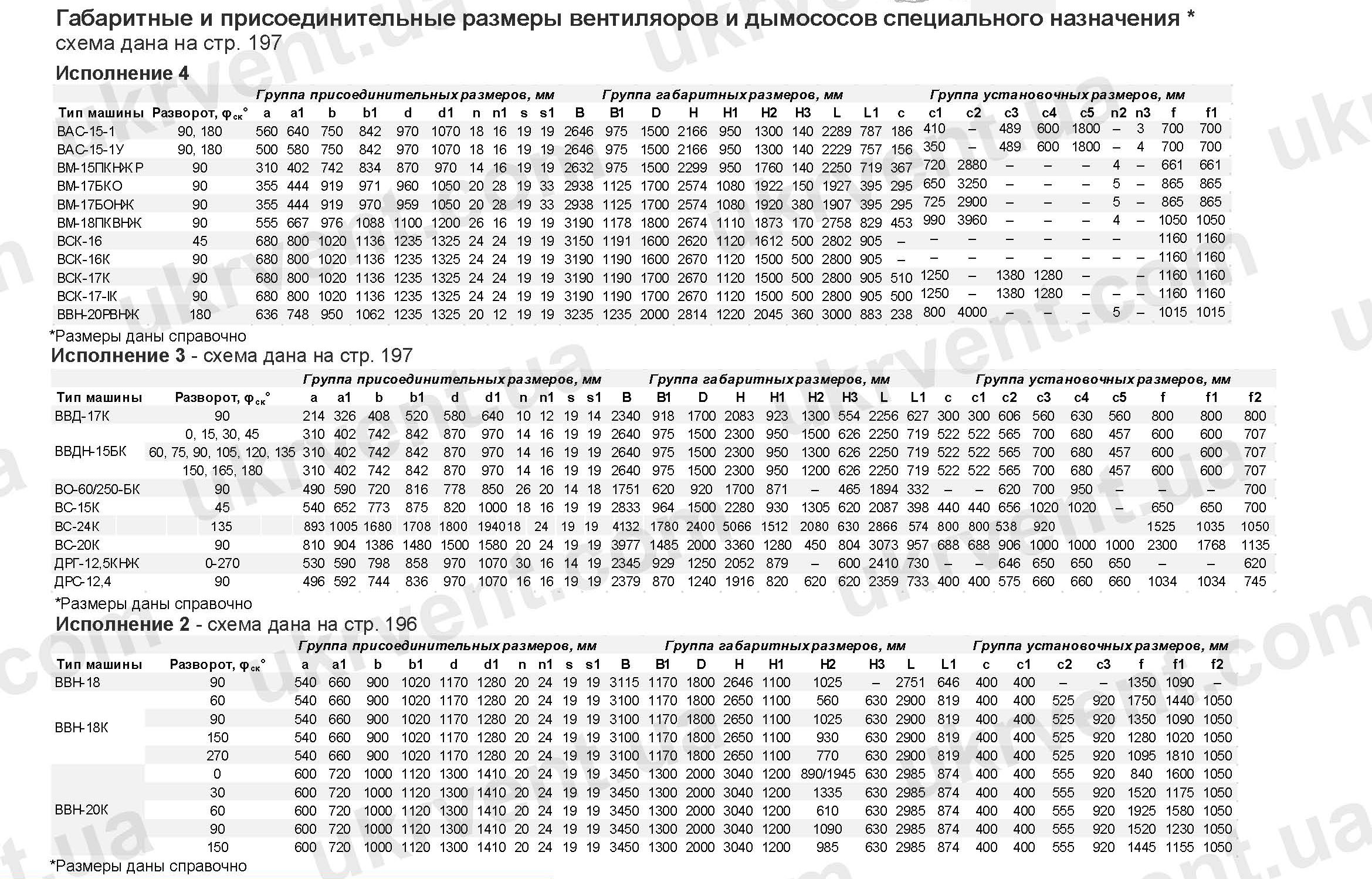

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВДН-15БКНЖ и ВДН-20КНЖ *
Исполнение 2
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ВДН-15БКНЖ | 0, 15, 30, 45, 60 | 560 | 640 | 750 | 842 | 970 | 1070 | 18 | 16 | 19 | 19 |
| 75, 90, 105, 120, 135 | 560 | 640 | 750 | 842 | 970 | 1070 | 18 | 16 | 19 | 19 | |
| 150, 165, 180, 195, 210 | 560 | 640 | 750 | 842 | 970 | 1070 | 18 | 16 | 19 | 19 | |
| 225, 240, 255 | 560 | 640 | 750 | 842 | 970 | 1070 | 18 | 16 | 19 | 19 | |
| 270 | 560 | 640 | 750 | 842 | 970 | 1070 | 18 | 16 | 19 | 19 |
*Размеры даны справочно
Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ВДН-15БКНЖ | 0, 15, 30, 45, 60 | 2640 | 975 | 1500 | 2300 | 950 | 1500 | 626 | 2433 | 787 |
| 75, 90, 105, 120, 135 | 2640 | 975 | 1500 | 2300 | 950 | 1300 | 626 | 2433 | 787 | |
| 150, 165, 180, 195, 210 | 2640 | 975 | 1500 | 2300 | 950 | 120 | 626 | 2433 | 787 | |
| 225, 240, 255 | 2640 | 975 | 1500 | 2300 | 950 | 1000 | 626 | 2433 | 787 | |
| 270 | 2640 | 975 | 1500 | 2300 | 950 | 1000 | 626 | 2433 | 787 |
*Размеры даны справочно
Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
| ВДН-15БКНЖ | 0, 15, 30, 45, 60 | 772 | 772 | 309 | 670 | 600 | 600 | 890 |
| 75, 90, 105, 120, 135 | 772 | 772 | 309 | 670 | 600 | 600 | 890 | |
| 150, 165, 180, 195, 210 | 772 | 772 | 309 | 670 | 600 | 600 | 890 | |
| 225, 240, 255 | 772 | 772 | 309 | 670 | 600 | 600 | 890 | |
| 270 | 772 | 772 | 309 | 670 | 600 | 1700 | 890 |
*Размеры даны справочно
Вентилятор типа ВДН-15НЖ
Вентилятор типа ВДН-15НЖ: Назначение
Центробежные вентиляторы одностороннего всасывания типа ВДН-15НЖ предназначены для подачи воздуха в топки котлов паропроизводительностью от 2,5 до 320 т/ч. Вентиляторы могут использоваться в качестве дымососов на газомазутных котлах той же паропроизводительности.
Допускается применение вентиляторов в технологических установках, требующих регулирования, для перемещения чистого воздуха.
Вентиляторы типа ВДН-15НЖ рассчитаны на продолжительный режим работы в помещениях и на открытом воздухе под навесом в условиях умеренного климата (климатическое исполнение У и Т, категория размещения 1, 2, 3, 4, ГОСТ 15150-69). Запуск вентиляторов разрешается при температуре окружающей среды не ниже – 30 и не выше 40°С. При установке и использовании вентиляторов в других условиях, отличающихся от указанных, требуется проверка температуры передних подшипников электродвигателей.
Эксплуатация вентиляторов типа ВДН-15НЖ допускается при частотах вращения 750, 1000 и 1500 об/мин.
Вентиляторы типа ВДН-15НЖ выпускаются из нержавеющих сталей ТУ У 29.2-25185354-001-2002.
Описание вентилятора ВДН-15
Вентиляторы ВДН-15НЖ изготовляются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Рабочие колеса вентиляторов обязательно подвергаются балансировке.
Установка вентиляторов ВДН одностороннего всасывания может производиться по одной из схем установок.
Приводом вентиляторов служат электродвигатели. Соединение вентилятора с электродвигателем по 3-му конструктивному исполнению осуществляется через подшипниковый узел посредством упругой втулочно-пальцевой муфты, по 1-му исполнению рабочее колесо насаживается на вал двигателя.
Технические характеристики вентилятора ВДН-15 из нержавеющей стали
| Технические характеристики вентиляторов ВДН-15НЖ | |
| Техническая характеристика | ВДН-15НЖ |
| Диаметр рабочего колеса, мм | 1500 |
| Номинальные параметры на режиме максимального КПД: | |
| производительность, тыс.м3/ч | 75 |
| полное давление, кгс/м2 | 520 |
| частота вращения, об/мин | 1480 |
| мощность на валу, кВт | 194 |
| Максимальный КПД, % | 83 |
Аэродинамические характеристики вентилятора ВДН-15НЖ
Производительность, полное давление, мощность на валу и КПД вентиляторов определяются на различных режимах работы по аэродинамическим характеристикам.
Аэродинамические характеристики вентилятора ВДН-15НЖ смотрите здесь
Типоразмеры вентиляторов:
Вентиляторный завод “Укрвентсистемы” изготавливает из нержавеющей стали
вентиляторы одностороннего всасывания типа ВДН следующих типоразмеров:
- Вентилятор ВДН-20НЖ
- Вентилятор ВДН-19НЖ
- Вентилятор ВДН-18НЖ
- Вентилятор ВДН-17НЖ
- Вентилятор ВДН-15НЖ
- Вентилятор ВДН-12,5НЖ
- Вентилятор ВДН-11,2НЖ
- Вентилятор ВДН-10НЖ
- Вентилятор ВДН-9НЖ
- Вентилятор ВДН-6,3НЖ
Схема положения корпуса
Улитка вентиляторов изготовляется с углом разворота от 0° до 270° через каждые 15°
Изготоволение рабочих колес дымососов ДН, ВДН, ВВД и др.
Уникальный токарный станок производства ФЕБ Гросдреймашинянбау «8-го Мая» (ДИП–1000) позволяет обрабатывать рабочие колеса вентиляторов и дымососов диаметром до 2 метров. Горизонтально-расточной Н.80 позволяет обрабатывать детали диаметром до 2,6 метра)
После сварки рабочих колес, все изделия проходят обработку на токарном станке. Обрабатывается задний диск по внешнему краю, а передний диск с верхней и проточной части. Данная операция позволяет свести биение к минимуму. После обточки рабочее колесо обязательно проходит статическую балансировку.
