Вентилятор ВМ-17

Мельничные вентиляторы ВМ-17БК и ВМ-17БКО производства завода «Укрвентсистема» — это специализированное оборудование для пневматической транспортировки угольной пыли в топливоподающих системах котлов, работающих на твёрдом топливе. Конструктивные и эксплуатационные характеристики вентиляторов соответствуют высоким требованиям к оборудованию, работающему в условиях повышенной абразивной нагрузки и высокотемпературных режимов.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ВМ-17БК и ВМ-17БКО

Вентиляторы мельничные ВМ-17БК и ВМ-17БКО применяются в теплотехнических установках, где требуется организация стабильного потока пылевоздушной смеси с заданными параметрами давления. Данные вентиляторы предназначены для работы в составе мельничных вентиляторных установок на ТЭС и промышленных энергетических объектах. Устройства обеспечивают подачу пылевидного топлива в топочные камеры.

ТЕХНИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ВМ-17БК и ВМ-17БКО

Максимально допустимая запыленность пылевоздушной смеси — до 80 г/м³;
Температурный диапазон эксплуатации:
минимальная температура запуска: −30 °C;
максимальная температура пылевоздушного потока на входе: +80 °C;
Климатическое исполнение — У и Т по ГОСТ 15150-69, категория размещения 1;
Режим эксплуатации — длительный, непрерывный, с возможностью интеграции в автоматизированные системы управления котельного оборудования.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ВЕНТИЛЯТОРОВ ВМ-17БК / ВМ-17БКО

Мельничные вентиляторы ВМ-17БК и ВМ-17БКО состоят из следующих узлов:

Рабочее колесо;
Улитка (спиральный корпус);
Всасывающий патрубок;
Ходовая часть;
Рама

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Определяется со стороны электродвигателя:

Правое вращение — вращение рабочего колеса по часовой стрелке;
Левое вращение —против часовой стрелки.

МОДИФИКАЦИИ И ОСОБЕННОСТИ ВМ-17БК и ВМ-17БКО

В зависимости от требований вентиляторы могут поставляться в д модификациях:

«К» — модель с современными подшипниковыми узлами, работающими на консистентной смазке, обеспечивающими надёжную эксплуатацию при высоких температурах;
«Б» — с броневыми защитными листами.

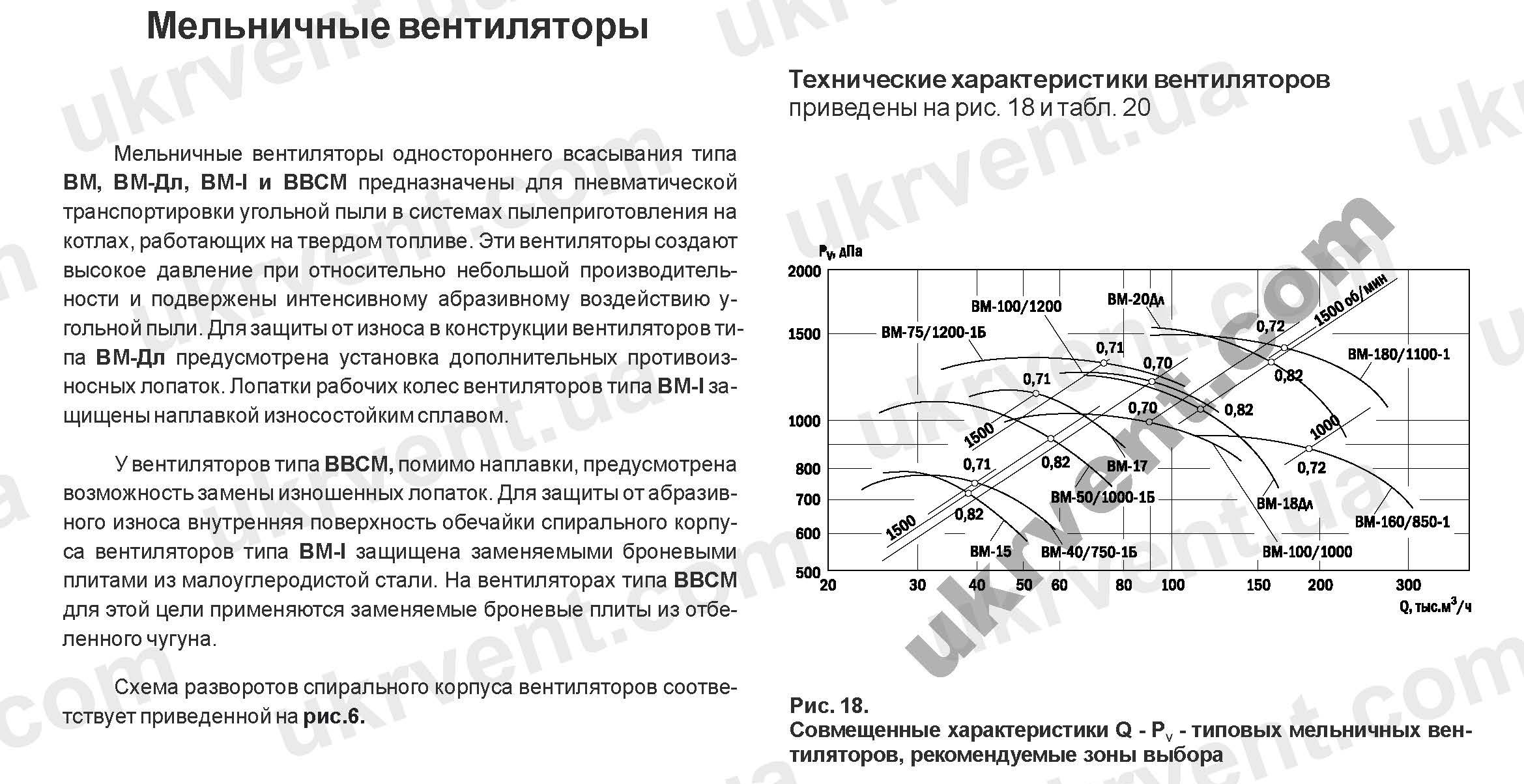

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³ на входе в вентилятор

ПОЧЕМУ СТОИТ ЗАКАЗАТЬ ВМ-17БК И ВМ-17БКО ИМЕННО У НАС

Завод «Укрвентсистемы» имеет многолетний опыт проектирования и изготовления промышленных вентиляторов для энергетического и металлургического секторов. Вся продукция проходит строгий контроль качества и соответствует действующим техническим регламентам.

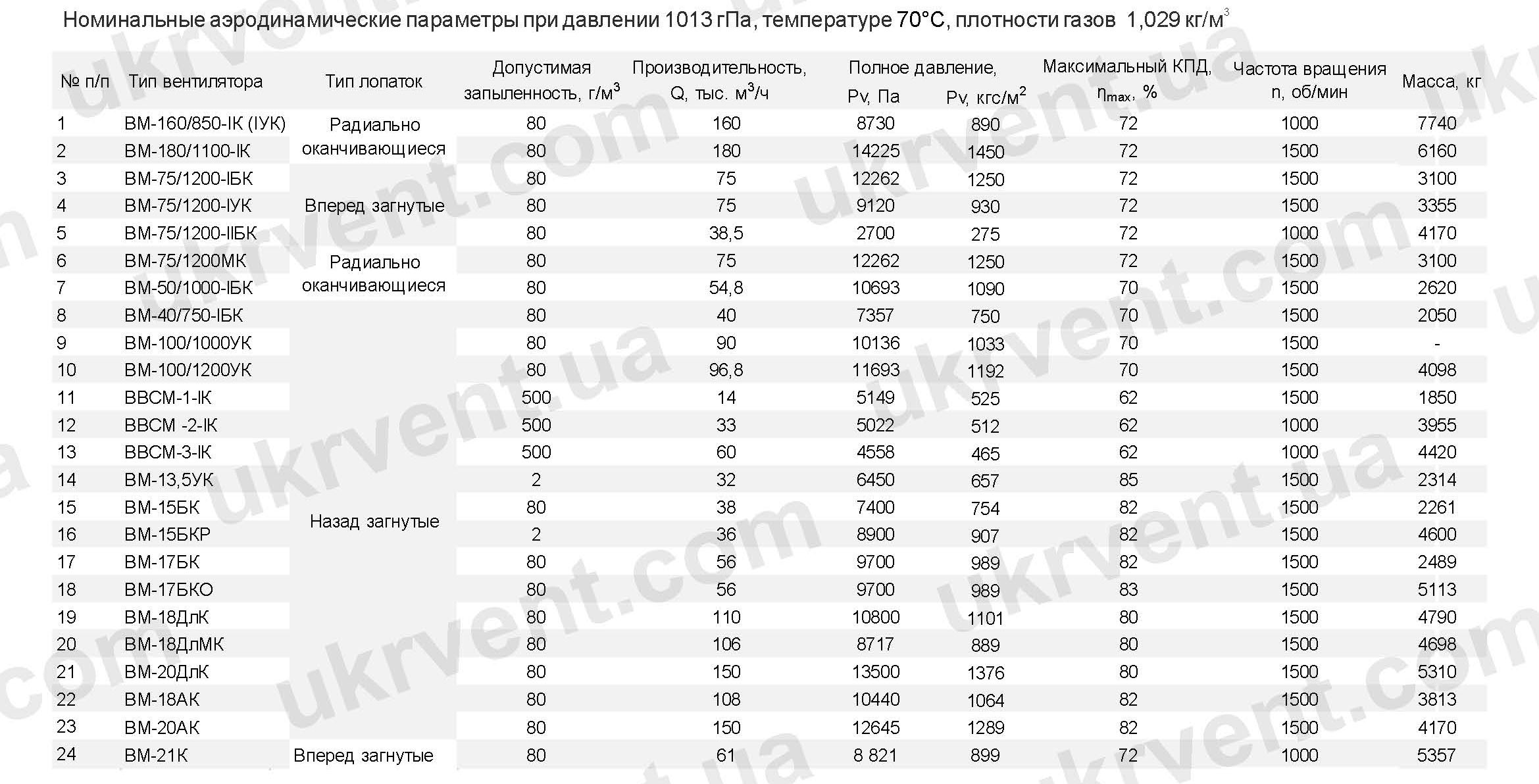

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-17БК и ВМ-17БКО

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3

Тип вентилятора	ВМ-17БК	ВМ-17БКО
Тип лопаток	Назад загнутые	Назад загнутые
Допустимая запыленность, г/м³	80	80
Производительность, Q, тыс. м³/ч	56	56
Полное давление, Pv, Па	9700	9700
Полное давление, Pv, кгс/м²	989	989
Максимальный КПД, ηmax, %	82	83
Частота вращения n, об/мин	1500	1500
Масса, кг	2489	5113

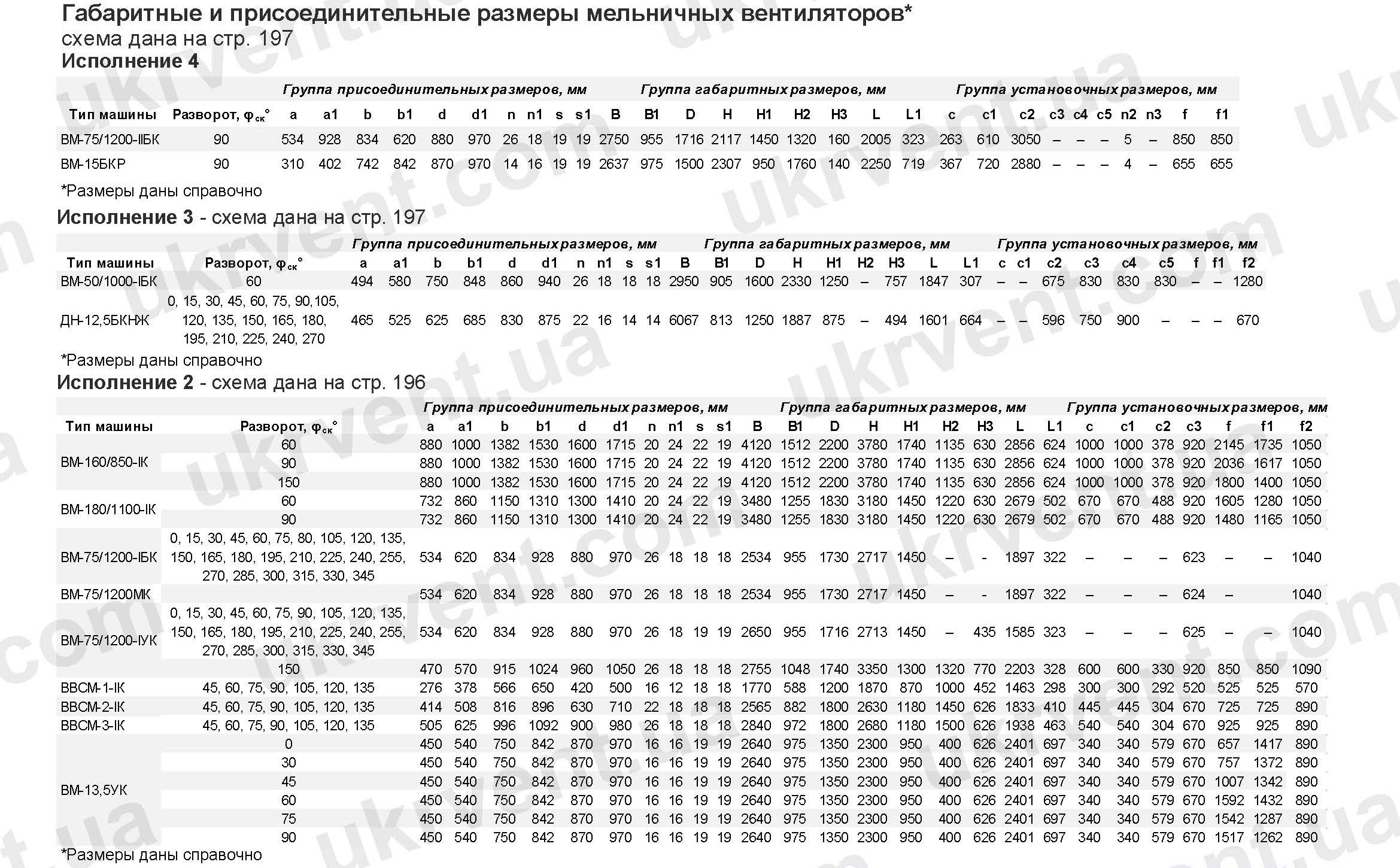

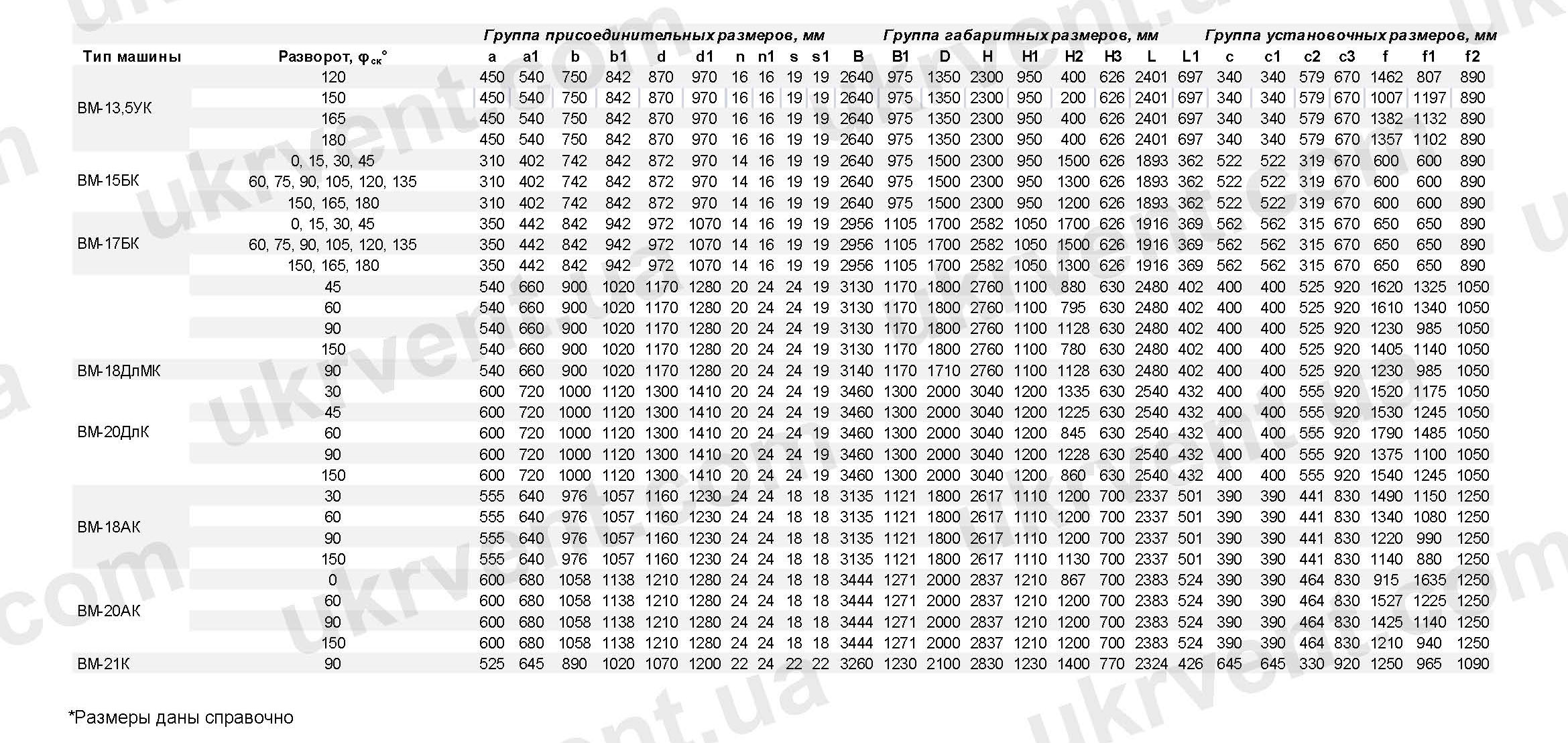

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-17БК и ВМ-17БКО*

Исполнение 2 Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВМ-17БК	0, 15, 30, 45	350	442	842	942	972	1070	14	16	19	19
	60, 75, 90, 105, 120, 135	350	442	842	942	972	1070	14	16	19	19
	150, 165, 180	350	442	842	942	972	1070	14	16	19	19

Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВМ-17БК	0, 15, 30, 45	2956	1105	1700	2582	1050	1700	626	1916	369
	60, 75, 90, 105, 120, 135	2956	1105	1700	2582	1050	1500	626	1916	369
	150, 165, 180	2956	1105	1700	2582	1050	1300	626	1916	369

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВМ-17БК	0, 15, 30, 45	562	562	315	670	650	650	890
	60, 75, 90, 105, 120, 135	562	562	315	670	650	650	890
	150, 165, 180	562	562	315	670	650	650	890

*Размеры даны справочно

Вентиляторы мельничные ВМ-17

Вентиляторный завод «Укрвентсистемы» выпускаетцентробежные мельничные вентиляторы одностороннего всасывания ВМ-17. Назначение и область применения вентиляторов мельничных ВМ-17. Центробежные вентиляторы одностороннего %Bсасывания ВМ-17 предназначены для пневматической транспортировки различных аэросмесей.

Мельничными вентиляторами ВМ-17 комплектуются технологические линии по производству металла на предприятиях черной и цветной металлургии, а также системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых невзрывоопасных топлив в барабанно-шаровых мельницах.

Допускается работа вентиляторов ВМ при запыленности перемещаемой аэросмеси твердыми частицами не более 80 г/м³, не отличающимися по абразивности и склонности к налипанию на лопатки рабочих колес от частиц угольной пыли.

Применение вентиляторов ВМ-17 в технологических линиях других отраслей народного хозяйства подлежит специальному согласованию. Вентиляторы ВМ-17 могут эксплуатироваться в помещениях и на открытом воздухе (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69).

Пуск вентиляторов ВМ разрешается при температуре в улитке не ниже -30°С; максимально допустимая температура перемещаемой аэросмеси на входе в вентиляторы не должна превышать + 70° С. При выборе мельничного вентилятора можно руководствоваться основными техническими данными, приведенными в таблице 1.

Технические характеристики вентилятора ВМ-17

Таблица 1. Технические характеристики вентилятора ВМ-17

Характеристика	ВМ-17
Диаметр рабочего колеса, мм	1700
Маховый момент ротора, кгс∙м²	760
Частота вращения, об/мин	1500
Аэродинамические параметры при плотности перемещаемой среды на входе в вентилятор 1,029 кг/м³
Производительность 10³м³/ч	58
Полное давление, даПа	920
Мощность на валу, кВт	177
Номинальная частота вращения, об/мин	1480
Максимальный КПД %	82
Габаритные размеры при ψ=90° (без электродвигателя), мм
длина	2110
ширина	2915
высота	2590
Масса (без электро- двигателя), т	2,28

Краткое описание конструкции вентилятора ВМ-17

Краткое описание конструкции центробежного мельничного вентилятора одностороннего всасывания ВМ-17 при φ=90° правый (Рис 1).

Рис.1 Вентилятор мельничный ВМ-17

Основными узлами вентиляторов мельничных ВМ ( Рис.1) являются:

I-узел входа в рабочее колесо
II-узел уплотнения
1-ходовая часть,
2-улитка,
3-рабочее колесо вентилятора,
4-всасывающий патрубок
5-съемная диафрагма
6-опорные лапы
7-конфузор
8- цилиндрический участок

Рабочее колесо вентилятора ВМ-17, изготовляемого Вентиляторный завод “Укрвентсистемы “, состоит из крыльчатки и ступицы.

Крыльчатка вентилятора представляет собой сварную конструкцию, состоящую из 10 листовых загнутых назад рабочих лопаток, расположенных между основным и коническим покрывающим дисками. Рабочие лопатки крыльчатки и покрывающий диск – штампованные.

Ступица из стального литья прикрепляется к основному диску крыльчатки с помощью сварки. Крыльчатка в сборе со ступицей крепится на валу ходовой части с помощью шпонки, стопорной шайбы и гайки, наворачиваемой на конец вала.

Рабочее колесо вентилятора ВМ-17 защищено от абразивного износа дополнительными противоизносными лопатками, которые устанавливаются на основном диске крыльчатки между ступицей и входом в решетку рабочих лопаток.

Вентиляторный завод “Укрвентсистемы” производит статическую и динамическую балансировку рабочих колес мельничных вентиляторов ВМ-17 . При этом класс точности балансировки 4, согласно ГОСТ 22061-76 .

Ходовые части вентиляторов ВМ-17 состоят из кованых валов, подшипников качения, расположенных в общих корпусах, имеющих горизонтальный разъем, и упругих втулочно-пальцевых муфт, соединяющих вал машин непосредственно с валом электродвигателей. Подшипник, расположенный со стороны электродвигателя, является опорно-упорным (радиально-упорный сдвоенный шарикоподшипник), с противоположной стороны – опорным (радиально-опорные роликоподшипники). Для удобства ремонта предусмотрена возможность демонтажа подшипников в сторону муфты, т. е. без снятия с вала рабочего колеса. Общие корпуса, отлитые из чугуна, исключают коробление в процессе эксплуатации и уменьшают вибрацию.

Системы смазки и водяного охлаждения подшипников, а также эксплуатационного контроля температуры их корпусов аналогичны применяемым в конструкции ходовых частей, рассмотренных в разделе “Тягодутьевые аппараты Дымососы ДН-17 и ДН-15”. Для вентиляторов ВМ-17 , расход воды в системе водяного охлаждения должен составлять не менее 0,5 м³/ч. Температура воды на входе в змеевик не должна превышать +25°С. Максимально допустимая установившаяся температура корпусов подшипников ходовых частей в рабочих условиях не должна превышать +70°С. Улитки вентиляторов ВМ-17, Вентиляторный завод “Укрвентсистемы ” изготавливает сварными из листовой и профильной стали.

Для обеспечения необходимой жесткости торцевые стенки улиток усиливаются оребрением полос. Для выема ротора на улитках вентиляторов ВМ-17 предусмотрены съемные части, место расположения которых определяется углом разворота улитки (см. рис 1)

Для предотвращеня прорыва перемещаемой аэросмеси в окружающую атмосферу в месте прохода вала ходовой части через торцевую стенку улиток вентиляторов, расположенную между рабочим колесом лесом и корпусом подшпнинков, предусмотрнено уплотнение. Конструктивно уплотнение выполнено в виде плавающего сальника с набивкой из асбестового шнура типа АПР (ГОСТ 5182-77), компенсирующего тепловые расширения улиток.

Вентиляторы ВМ-17 поставляются с окончательно приваренными к обечайке и торцевым стенкам улиток четырьмя опорными кронштейнами, место расположения которых определяется требуемым разворотом улиток машин.

Вентиляторный завод “Укрвентсистемы” выпускает: вентиляторы ВМ-17 с углом разворота улитки φ= 60°, 90°, 150°.

В случае необходимости допускается установка вентиляторов ВМ-17А и ВМ- 15А на объекте с улиткой, повернутой па любой угол, отличный от вышеуказанных. В этом случае работа выполняется силами и средствами заказчика.

Всасывающий патрубок вентиляторов ВМ-17 состоит из конфузора конической формы и развитого в осевом направлении цилиндрического участка. Конфузор свальцован из листовой стали и имеет два фланца во входном сечении (для присоединения к тракту всасывания) и в выходном (для присоединения к съемной диафрагме улиток). Цилиндрический участок, выполненный вальцеванием с последующим точением, приваривается встык к фланцу выходного сечения конфузора и имеет (с противоположной стороны) выточку, заходящую внутрь воротника рабочего колеса. Всасывающий патрубок в сборе присоединяется к съемной диафрагме с помощью болтов, для чего в стенке диафрагмы предусмотрены резьбовые отверстия (см. узел I на рис. 1).

Конструкция всасывающих патрубков вентиляторов ВМ-17 обеспечивает в процессе эксплуатации машин стабильность требуемых осевого и радиального зазоров между выточкой цилиндрического участка и внутренней поверхностью воротника рабочего колеса. Стабильность указанных зазоров в процессе эксплуатации машин данного типа (с листовыми лопатками рабочих колес) обеспечивает получение номинальных аэродинамических параметров вентиляторов.

В процессе эксплуатации, конструкция всасывающего патрубка вентилятора ВМ-17 обеспечивает стабильность требуемых осевого и радиального зазоров, между внешней поверхностью выточки уплотнительного кольца и внутренней поверхностью воротника. Стабильность указанных зазоров в процессе эксплуатации машин данного типа (с листовыми лопатками рабочих колес) обеспечивает получение номинальных аэродинамических параметров вентиляторов.

Вентиляторы ВМне имеют специальных органов регулирования производительности и развиваемого полного давления. При необходимости регулирования машин потребитель изготовляет и устанавливает в тракте шиберное устройство (заслонку). Заслонку желательно иметь на всасывающем участке тракта. Рама ходовой части вентилятора ВМ-17 представляет собой сварную конструкцию из листовой и профильной стали.

Корпус ходовой части и ограждение муфты монтируются на раме с помощью болтов; рама притягивается к общему фундаменту фундаментными болтами.

План расположения фундаментных болтов вентилятора ВМ-17 приведен на рис 2

Рис.2 План расположения фундаментных болтов вентилятора ВМ-17

Производительность вентиляторов, полное давление, мощность на валу вентиляторов, КПД вентиляторов определяются при различных режимах работы по аэродинамическим характеристикам.

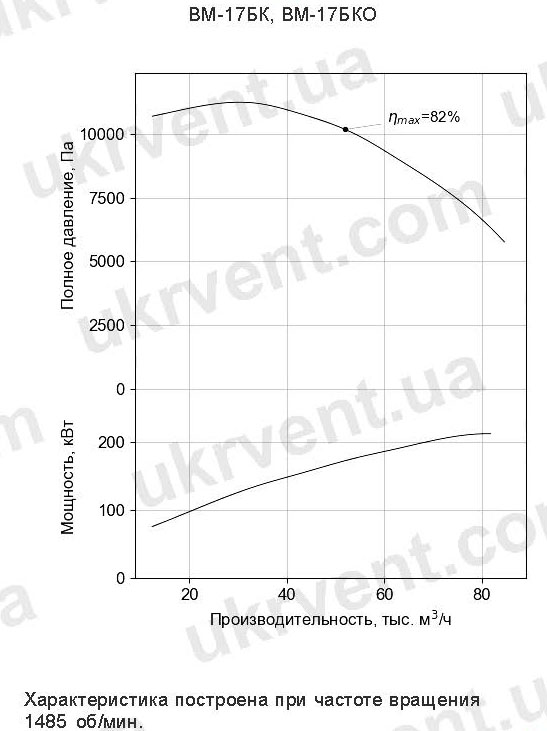

Аэродинамические характеристики вентилятора ВМ-17 приведены на рис.3

Рис.3 Аэродинамические характеристики вентилятора ВМ-17

Привод вентилятора осуществляется от электродвигателя(табл.2).

Таблица 2

Обозначение вентилятора	Тип комплектующего электродвигателя	Установленная мощность, кВт	Напряжение питающей сети,v В	Частота вращения, об/мин
ВМ-17	АИ-355М-4У3	315	380	1500

В комплект поставки вентиляторов ВМ-17 входят сборочные единицы и изделия:

-ходовая часть с рабочим колесом и рамой

-улитка с входным патрубком

-электродвигатель привод
