ДЫМОСОСЫ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН18×2 ДН22×2 ДН24×2 ДН26×2 ДН26,5×2 ДН28,8×2 ДН29,5×2КШ ДН31×2ГМ ДН32×2-0,62К ДН38×2
Центробежные дымососы серии ДНx2 от Укрвентсистемы представляют собой высокоэффективное оборудование для отвода дымовых газов, используемое в теплоэнергетике и ряде промышленных отраслей. Продукция включает модели ДН18×2, ДН22×2, ДН24×2, ДН26×2, ДН26,5×2, ДН28,8×2, ДН29,5×2КШ, ДН31×2ГМ, ДН32×2-0,62К, ДН38×2. Каждый агрегат разработан с учетом специфики эксплуатации в котельных установках, где необходим надежный отсос дымовых газов от твердотопливных, газомазутных, паровых и водогрейных котлов.
ОБЛАСТИ ПРИМЕНЕНИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
Дымососы ДНx2 широко применяются в:
- Теплоэнергетике: обеспечивая стабильное удаление дымовых газов и поддержание оптимальной тяги в котельных агрегатах.
- Промышленных котлах: как для твёрдого, так и для газообразного или жидкого топлива, гарантируя безопасную эксплуатацию и минимизацию загрязнения оборудования.
- Вентиляционных системах: для создания благоприятного микроклимата в зданиях, торговых центрах, складах и на парковках.
Основные эксплуатационные условия включают перемещение газов с температурой до +250 °C и запылённостью не более 2 г/м³. Запуск агрегатов возможен при температуре до -30 °C, а конструкция допускает установку как в помещении, так и на открытом воздухе (климатическое исполнение У, категории размещения 1–4 по ГОСТ 15150-69).

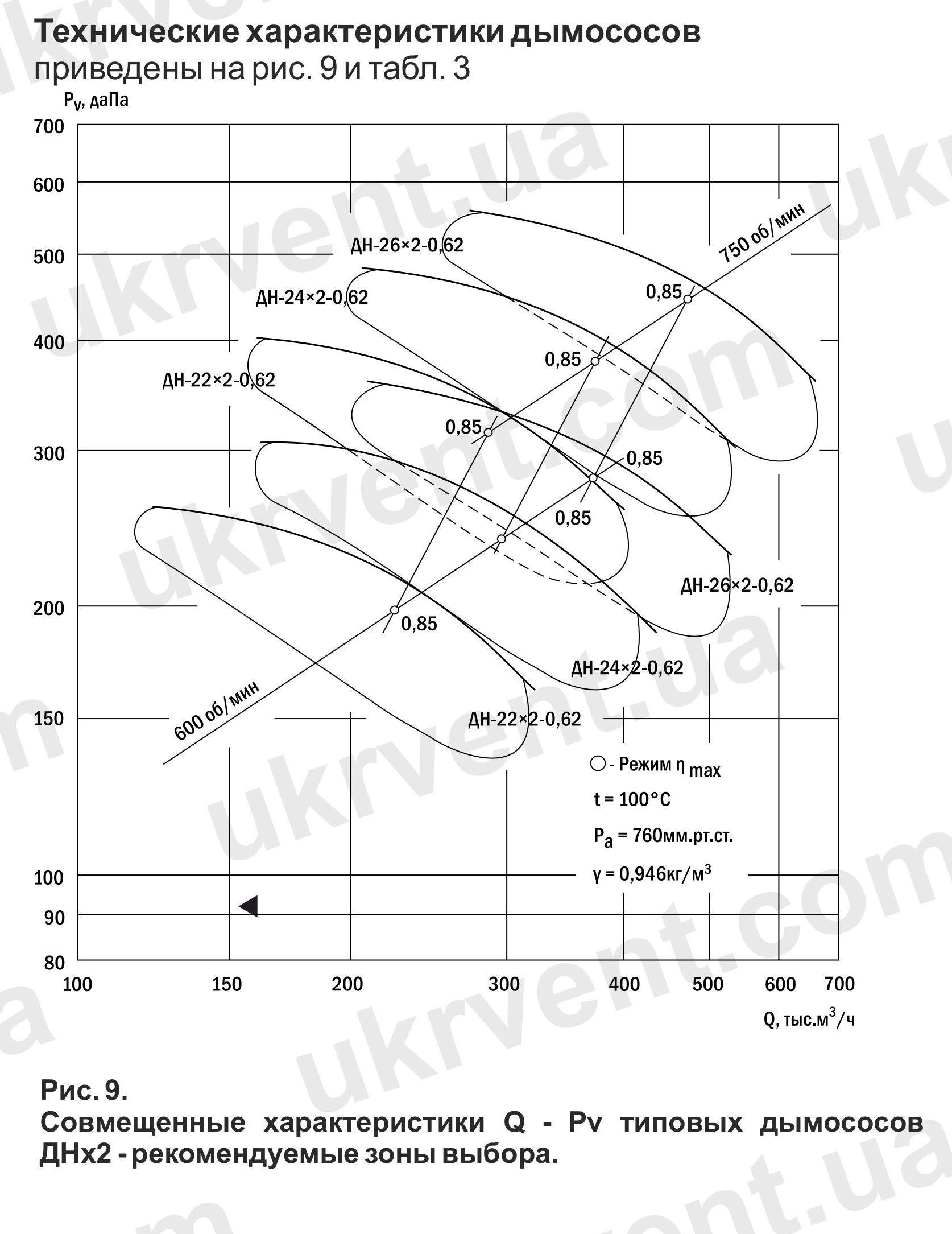

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-18×2
Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м3
Тип вентилятора | Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Полное давление, Pv, кгс/м | Максимальный КПД, ɳmax, % | Частота вращения n, об/мин | Масса, кг |
ДН-18×2 | 277 | 1920 | 196 | 83 | 750 | 9132 |
ДН-22×2-0,62К | 226 | 1977 | 202 | 85 | 600 | 16100 |
ДН-22×2-0,62К | 283 | 3099 | 316 | 85 | 750 | 16100 |
ДН-22×2-0,62КГМ | 283 | 3099 | 316 | 85 | 750 | 13800 |
ДН-22×2-0,62ПК | 226 | 2169 | 221 | 85 | 600 | 15630 |
ДН-22×2-0,62ПК | 283 | 3400 | 347 | 85 | 750 | 15630 |
ДН-22×2-0,62ПКГМ | 283 | 3400 | 347 | 85 | 750 | 13500 |
ДН-24×2-0,62К | 294 | 2369 | 241 | 85 | 600 | 18300 |
ДН-24×2-0,62К | 368 | 3707 | 378 | 85 | 750 | 18300 |
ДН-24×2-0,62КГМ | 368 | 3707 | 378 | 85 | 750 | 15700 |
ДН-26×2-0,62К | 373 | 2764 | 282 | 85 | 600 | 25300 |
ДН-26×2-0,62К | 467 | 4334 | 442 | 85 | 750 | 25300 |
ДН-26×2-0,62КГМ | 467 | 4334 | 442 | 85 | 750 | 22100 |
ДН-26×2-0,62ПК | 467 | 4850 | 494 | 85 | 750 | 24850 |
ДН-26×2-0,62ПКГМ | 467 | 4850 | 494 | 85 | 750 | 21750 |
ДН-26,5×2-П | 876 | 8235 | 839 | 87 | 1000 | 40920 |
ДН-28,8×2-0,936К | 840 | 4900 | 499 | 84 | 750 | 32832 |
ДН-29,5×2КШ | 746 | 5617 | 573 | 85 | 750 | 35967 |
ДН-31×2ГМ | 740 | 6620 | 675 | 87 | 750 | 25762 |
ДН-32×2-0,62К | 875 | 6750 | 688 | 85 | 750 | 41430 |
ДН-38×2 | 1380 | 9200 | 938 | 85 | 750 | 64350 |
ДН-38×2ГМ | 1380 | 9200 | 938 | 85 | 750 | 61330 |

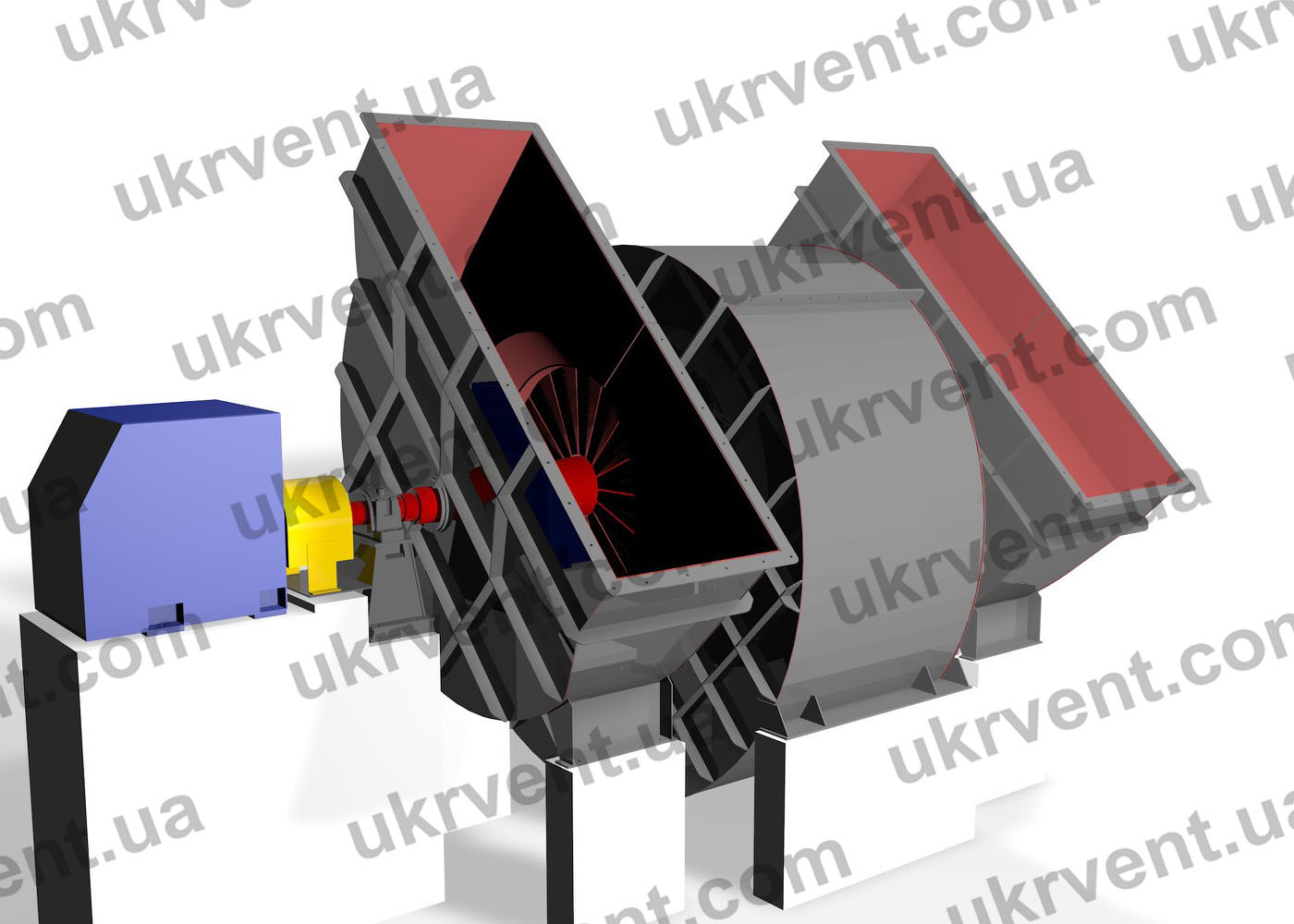

ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ КОНСТРУКЦИИ ДЫМОСОСА ДНX2
- Корпус (улитка): Изготавливается из углеродистой стали, усилен металлическими уголками и полосами. Внутренняя поверхность оснащается сменной противоизносной защитой. Подлежит обязательной теплоизоляции после монтажа.
- Направление вращения: Определяется со стороны электродвигателя. Варианты: правое (движение газов по часовой стрелке) и левое (против часовой).
- Направляющий аппарат: Устанавливается на всасывающий карман. Служит для регулировки разрежения в топке. Состоит из подвижных лопаток (угол поворота — от 0° до 90°).
- Рабочее колесо: Сварная конструкция из стали, состоит из ступицы, двух дисков и загнутых назад лопаток. Обеспечивает стабильную подачу и высокий КПД.
- Ходовая часть: Включает вал, подшипниковые узлы, упругую муфту. Обеспечивает надёжную передачу крутящего момента.
- Монтажная рама: Сварная рама из металла. На ней крепятся корпус, двигатель и ходовая часть. Устанавливается на фундамент в соответствии с проектной документацией.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН18×2 ДН22×2 ДН24×2 ДН26×2 ДН26,5×2 ДН28,8×2 ДН29,5×2КШ ДН31×2ГМ ДН32×2-0,62К ДН38×2
Присоединительные размеры ДНx2 – *Размеры даны справочно
Тип машины | Разворот, φскo– φвкo | а, мм | а1, мм | а2, мм | аЗ, мм | b, мм | b1, мм | b2, мм | b3, мм | n, мм | n1, мм | S, мм | s1, мм |
ДН-18×2 | 45-135 | 1800 | 1900 | 1980 | 2072 | 1050 | 1166 | 2440 | 2910 | 42 | 38 | 18 | 18 |
ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК | 45-135 | 1638 | 1750 | 1536 | 1652 | 1100 | 1220 | 3300 | 3420 | 22 | 30 | 19 | 19 |
45-180 | 1638 | 1750 | 1536 | 1652 | 1100 | 1220 | 3300 | 3420 | 22 | 30 | 19 | 19 | |
60-180 | 1638 | 1750 | 1536 | 1652 | 1100 | 1220 | 3300 | 3420 | 22 | 30 | 19 | 19 | |
90-135 | 1638 | 1750 | 1536 | 1652 | 1100 | 1220 | 3300 | 3420 | 22 | 30 | 19 | 19 | |
90-180 | 1638 | 1750 | 1536 | 1652 | 1100 | 1220 | 3300 | 3420 | 22 | 30 | 19 | 19 | |
ДН-24×2-0,62К ДН-24×2-0,62КГМ | 45-45 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 |
45-90 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 | |
45-135 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 | |
45-180 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 | |
60-180 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 | |
90-135 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 | |
90-180 | 1786 | 1920 | 1676 | 1800 | 1200 | 1320 | 3600 | 3720 | 24 | 34 | 19 | 19 | |
ДН-26×2-0,62К | 45-135 | 1935 | 2047 | 1820 | 1932 | 1300 | 1420 | 3900 | 4020 | 28 | 36 | 19 | 19 |
ДН-26×2-0,62КГМ | 45-180 | 1935 | 2047 | 1820 | 1932 | 1300 | 1420 | 3900 | 4020 | 28 | 36 | 19 | 19 |
ДН-26×2-0,62ПК | 60-180 | 1935 | 2047 | 1820 | 1932 | 1300 | 1420 | 3900 | 4020 | 28 | 36 | 19 | 19 |
90-135 | 1935 | 2047 | 1820 | 1932 | 1300 | 1420 | 3900 | 4020 | 28 | 36 | 19 | 19 | |
90-180 | 1935 | 2047 | 1820 | 1932 | 1300 | 1420 | 3900 | 4020 | 28 | 36 | 19 | 19 | |
ДН-26,5×2-11 | 30-150 | 2860 | 2976 | 2385 | 2500 | 1380 | 1500 | 4608 | 4724 | 44 | 48 | 19 | 19 |
ДН-28,8×2-0,936К | 45-135 | 2100 | 2216 | 2155 | 2277 | 1384 | 1500 | 4608 | 4728 | 34 | 48 | 19 | 19 |
ДН-29,5×2КШ | 45-135 | 2066 | 2190 | 2414 | 2530 | 1640 | 1726 | 3620 | 3706 | 34 | 38 | 24 | 24 |
ДН-31×2ГМ | 45-135 | 2480 | 2592 | 2320 | 2400 | 1460 | 1572 | 4560 | 4672 | 34 | 40 | 19 | 19 |
ДН-32×2-0,62К | 0-90 | 2240 | 2320 | 2380 | 2496 | 1590 | 1716 | 4800 | 4930 | 34 | 48 | 24 | 24 |
ДН-38×2 ДН-38×2ГМ | 165-165 | 2590 | 2726 | 2675 | 2838 | 1710 | 1846 | 5722 | 5866 | 40 | 48 | 22 | 22 |
Тип машины | Разворот, φскo- φвкo | В, мм | В1, мм | D, мм | н, мм | Н1, мм | Н2, мм | нз, мм | Н4, мм | L, мм | L1, мм |
ДН-18×2 | 45-135 | 1440 | 1542 | 1800 | 1327 | 1200 | 1400 | 978 | 800 | 4880 | 3960 |
ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК | 45-135 | 1650 | 1710 | 2200 | 1456 | 1300 | 1300 | 1063 | 720 | 5500 | 3958 |
45-180 | 1650 | 1710 | 2200 | 1456 | 1300 | 1710 | 1063 | 720 | 5500 | 3958 | |
60-180 | 1650 | 1710 | 2200 | 1456 | 1300 | 1710 | 800 | 720 | 5500 | 3958 | |
90-135 | 1650 | 1710 | 2200 | 1456 | 1300 | 1300 | 710 | 720 | 5500 | 3958 | |
90-180 | 1650 | 1710 | 2200 | 1456 | 1300 | 1710 | 710 | 720 | 5500 | 3958 | |
ДН-24×2-0,62К ДН-24×2-0,62КГМ | 45-45 | 1800 | 1815 | 2400 | 1586 | 1450 | 1450 | 1110 | 720 | 5800 | 4246 |
45-90 | 1800 | 1815 | 2400 | 1586 | 1450 | 1270 | 1130 | 720 | 5800 | 4246 | |
45-135 | 1800 | 1815 | 2400 | 1586 | 1450 | 1450 | 1110 | 720 | 5800 | 4246 | |
45-180 | 1800 | 1815 | 2400 | 1586 | 1450 | 1900 | 1110 | 720 | 5800 | 4246 | |
60-180 | 1800 | 1815 | 2400 | 1586 | 1450 | 1900 | 960 | 720 | 5800 | 4246 | |
90-135 | 1800 | 1815 | 2400 | 1586 | 1450 | 1450 | 850 | 720 | 5800 | 4246 | |
90-180 | 1800 | 1815 | 2400 | 1586 | 1450 | 1900 | 850 | 720 | 5800 | 4246 | |
ДН-26×2-0,62К | 45-135 | 1950 | 1920 | 2600 | 1716 | 1560 | 1560 | 1226 | 800 | 6100 | 4535 |
ДН-26×2-0,62КГМ | 45-180 | 1950 | 1920 | 2600 | 1716 | 1560 | 2037 | 1226 | 800 | 6100 | 4535 |
ДН-26×2-0,62ПК | 60-180 | 1950 | 1920 | 2600 | 1716 | 1560 | 1067 | 800 | 6100 | 4535 | |
90-135 | 1950 | 1920 | 2600 | 1716 | 1560 | 1560 | 930 | 800 | 6100 | 4535 | |
90-180 | 1950 | 1920 | 2600 | 1716 | 1560 | 2037 | 930 | 800 | 6100 | 4535 | |
ДН-26,5×2-11 | 30-150 | 2252 | 3210 | 2650 | 2115 | 2400 | 1400 | 970 | 980 | 5985 | 4876 |
ДН-28,8×2-0,936К | 45-135 | 2310 | 2330 | 2880 | 2035 | 1850 | 1950 | 1350 | 980 | 6380 | 4888 |
ДН-29,5×2КШ | 45-135 | 2210 | 2722 | 2950 | 1930 | 2300 | 1800 | 831 | 820 | 6800 | 4604 |
ДН-31×2ГМ | 45-135 | 2275 | 2590 | 3100 | 2500 | 1800 | 1800 | 1550 | 980 | 5400 | 4164 |
ДН-32×2-0,62К | 0-90 | 2400 | 3287 | 3200 | 2115 | 4050 | 1030 | – | 1030 | 6000 | 4540 |
ДН-38×2 ДН-38×2ГМ | 165-165 | 2870 | 2820 | 3750 | 2520 | 1600 | 1725 2500 | 1560 | 830 | 7400 | 5592 |
Установочные размеры ДНx2 – *Размеры даны справочно
Тип машины | Разворот, φскo- φвкo | c, мм | с’, мм | с1, мм | с1′, мм | с2, мм | с2′, мм | сЗ, мм | сЗ’, мм | с4, мм | f, мм | f1, мм | f2, мм | f3, мм | f4, мм |
ДН-18×2 | 45-135 | 2552 | 2552 | – | – | 600 | 600 | 480 | 480 | 430 | 640 | 640 | – | – | 1300 |
ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК | 45-135 | 1420 | 1420 | 848 | 848 | 520 | 520 | 602 | 602 | 310 | 2387 | 1860 | 576 | 1400 | 900 |
45-180 | 1420 | 1420 | 848 | 669 | 520 | 1200 | 602 | 101 | 310 | 2387 | 1860 | 406 | 1400 | 900 | |
60-180 | 1420 | 1420 | 848 | 669 | 520 | 1200 | 602 | 101 | 310 | 2283 | 1795 | 406 | 1400 | 900 | |
90-135 | 1420 | 1420 | 848 | 848 | 520 | 520 | 602 | 602 | 310 | 2140 | 1649 | 576 | 1400 | 900 | |
90-180 | 1420 | 1420 | 848 | 669 | 520 | 1200 | 602 | 101 | 310 | 2140 | 1649 | 406 | 1400 | 900 | |
ДН-24×2-0,62К ДН-24×2-0,62КГМ | 45-45 | 1500 | 1500 | 873 | 873 | 650 | 650 | 557 | 557 | 310 | 2548 | 1985 | 1450 | 550 | 900 |
45-90 | 1500 | 1500 | 873 | 873 | 650 | 650 | 557 | 557 | 310 | 2548 | 1985 | 985 | 985 | 900 | |
45-135 | 1500 | 1500 | 873 | 873 | 650 | 650 | 557 | 557 | 310 | 2548 | 1985 | 550 | 1450 | 900 | |
45-180 | 1500 | 1500 | 873 | 723 | 650 | 1300 | 557 | 57 | 310 | 2548 | 1985 | 364 | 1550 | 900 | |
60-180 | 1500 | 1500 | 873 | 723 | 650 | 1300 | 557 | 57 | 310 | 2443 | 1913 | 364 | 1550 | 900 | |
90-135 | 1500 | 1500 | 873 | 873 | 650 | 650 | 557 | 557 | 310 | 2284 | 1752 | 550 | 1450 | 900 | |
90-180 | 1500 | 1500 | 873 | 723 | 650 | 1300 | 557 | 57 | 310 | 2284 | 1752 | 364 | 1550 | 900 | |
ДН-26×2-0,62К | 45-135 | 1700 | 1700 | 878 | 878 | 700 | 700 | 597 | 597 | 300 | 2748 | 2136 | 676 | 1650 | 1020 |
ДН-26×2-0,62КГМ | 45-180 | 1700 | 1700 | 878 | 718 | 700 | 1400 | 597 | 57 | 300 | 2748 | 2136 | 474 | 1490 | 1020 |
ДН-26×2-0,62ПК | 60-180 | 1700 | 1700 | 878 | 718 | 700 | 1400 | 597 | 57 | 300 | 2633 | 2058 | 474 | 1490 | 1020 |
90-135 | 1700 | 1700 | 878 | 878 | 700 | 700 | 597 | 597 | 300 | 2475 | 1897 | 676 | 1650 | 1020 | |
90-180 | 1700 | 1700 | 878 | 718 | 700 | 1400 | 597 | 57 | 300 | 2475 | 1897 | 474 | 1490 | 1020 | |
ДН-26,5×2-11 | 30-150 | 2200 | 2200 | 765 | 765 | 500 | 500 | 540 | 540 | 420 | 2500 | 3300 | 3650 | 1450 | 1300 |
ДН-28,8×2-0,936К | 45-135 | 1800 | 1800 | 969 | 969 | 700 | 700 | 541 | 541 | 420 | 3232 | 2505 | 850 | 2100 | 1300 |
ДН-29,5×2КШ | 45-135 | 2170 | 2170 | 525 | 525 | 500 | 500 | 1055 | 1055 | 420 | 1944 | 2569 | 1520 | 880 | 1300 |
ДН-31×2ГМ | 45-135 | 3230 | 3230 | – | 205 | – | – | – | 800 | 420 | 2500 | 2170 | – | 1725 | 1300 |
ДН-32×2-0,62К | 0-90 | 1982 | 1982 | 2169 | 2169 | – | – | – | – | 320 | 2850 | 1850 | 1450 | 1450 | 1550 |
ДН-38×2 ДН-38×2ГМ | 165-165 | 2000 | 2000 | 1516 | 1796 | – | – | 1029 | 749 | 550 | 3500 | 2595 | 1425 | 2900 | 1350 |
СПЕЦИФИКА ИСПОЛНЕНИЯ ДЫМОСОСЫ С ИНДЕКСОМ «ГМ» И ДНX2-0,62
Тип лопаток рабочего колеса – листовые, назад загнутые, за исключением дымососов ДН-26,5×2-11 и ДН-31×2ГМ, имеющих профилированные пустотелые лопатки. К обозначению дымососов для газомазутных котлов добавляется индекс «ГМ». Однотипные дымососы, предназначенные для котлов на твердом или газообразном (жидком) топливе, имеют совпадающие аэродинамические характеристики.
Для различных эрозионных свойств транспортируемого дымового газа дымососы типа ДНx2-0,62 выпускаются в трех исполнениях :
- дымососы типа ДНx2-0,62 с противоизносной защитой внутренних поверхностей улиток и всасывающих карманов, а также рабочих поверхностей лопаток рабочих колес (базовое исполнение);
- дымососы типа ДНx2-0,62 с противоизносной защитой только внутренних поверхностей улиток и всасывающих карманов;
- дымососы типа ДНx2-0,62ГМ без противоизносной защиты (для газомазутных котлов).
ПРЕИМУЩЕСТВА И ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ
Дымососы серии ДНx2 от Укрвентсистемы характеризуются высокой надежностью, долговечностью и адаптивностью к различным условиям эксплуатации. Унифицированный подход в конструкции и возможность модификации исполнения (с защитой, упрощённое исполнение или модификация с индексом «ГМ») позволяют подобрать оптимальное решение для любой котельной установки. Конструкция агрегатов соответствует стандартам ГОСТ и международным требованиям, что делает их востребованными как в отечественном, так и в зарубежном машиностроении.
Кроме того, продуманная конструкция рабочей части, применение современных материалов и возможностей адаптации под конкретные условия эксплуатации позволяют добиться высокого КПД и минимальных затрат на обслуживание.
Центробежные дымососы двухстороннего всасывания типа ДНx2 – это передовое техническое решение для эффективного удаления дымовых газов и обеспечения стабильной работы котлоагрегатов. Детально проработанные конструктивные особенности, разнообразие вариантов исполнения, включая модели с индексом «ГМ» и ДНx2-0,62, позволяют удовлетворить потребности самых требовательных заказчиков.
Дымососы двустороннего всасывания: ДН-26×2-0,62 ДН-24×2-0,62 ДН-22×2-0,62
Дымососы двустороннего всасывания: ДН-26×2-0,62 ДН-24×2-0,62 ДН-22×2-0,62
Назначение и область применения
Центробежные дымососы двустороннего всасывания ДН-26×2-0,62, ДН-24×2-0,62 ДН-22×2-0,62 предназначены для отсасывания дымовых газов из топок котлов на твердом топливе паропроизводительностью 320…480 т/ч, оборудованных эффективно действующими “сухими” золоуловителями, а также для отсасывания дымовых газов из топок газомазутных котлов той же паропроизводительности. Пригодность дымососов ДН по условиям отсутствия отложений на лопатках рабочего колеса при “мокром” золоулавливании должна быть установлена при эксплуатации опытной партии машин. Допускается применение дымососов ДН-26×2-0,62, ДН-24×2-0,62 и ДН-22×2-0,62 в технологических установках для перемещения неагрессивных газов с запыленностью до 1 г/нм3, по абразивности и склонности к налипанию не отличающихся от оголенных дымовых газов. По характеру кривых полного давления дымососы ДН применяются как для одиночной, так и для последовательно-параллельной работы. Дымососы ДН рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категория размещения 1, 2, 3, 4, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже -30°С. Максимально допустимая температура на входе в дымососы не дол0жна превышать 250°С. Эксплуатация дымососа ДН допускается при частотах вращения 750 и 600 об/мин.
Конструкция дымососов ДН-26×2-0,62 ДН-24×2-0,62 ДН-22×2-0,62


Рис.1 Серия дымососов типов ДН-22×2-0,62

Рис.2 Серия дымососов типов ДН-24×2-0,62


Рис.3 Серия дымососов типов ДН-26×2-0,62
Для различных эрозионных свойств транспортируемого дымового газа дымососы типа ДНx2-0,62 выпускаются в трех исполнениях (табл. 1): дымососы типа ДНx2-0,62 с противоизносной защитой внутренних поверхностей улиток и всасывающих карманов, а также рабочих поверхностей лопаток рабочих колес (базовое исполнение); дымососы типа ДНx2-0,62 с противоизносной защитой только внутренних поверхностей улиток и всасывающих карманов; дымососы типа ДНx2-0,62ГМ без противоизносной защиты (для газомазутных котлов). Таблица 1
Техническая характеристика | Типоразмер дымососа | |||||
ДН- 26×2- 0.62 | ДН- 26×2- 0,62 ГМ | ДН- 24×2- 0.62 | ДН- 24×2- 0,62 ГМ | ДН- 22×2- 0.62 | ДН- 22×2- 0,62 ГМ | |
Диаметр рабочего колеса, мм | 2600 | 2600 | 2400 | 2400 | 2200 | 2200 |
Маховой момент ротора, кгс·м2 | 14000 | 14000 | 7700 | 7700 | 6300 | 6300 |
Номинальные параметры: | ||||||
производительность, м3/ч | 477000 | 477000 | 375000 | 375000 | 289000 | 289000 |
полное давление, кгс/м2 | 461 | 461 | 393 | 393 | 330 | 330 |
температура, ºС | 100 | 100 | 100 | 100 | 100 | 100 |
частота вращения, об/мин | 740 | 740 | 740 | 740 | 740 | 740 |
мощность на валу, кВт | 749 | 749 | 502 | 502 | 325 | 325 |
Максимально допустимая частота вращения, об/мин | 750 | 750 | 750 | 750 | 750 | 750 |
Максимальный КПД, % | 84 | 84 | 84 | 84 | 84 | 84 |
Габаритные размеры при φ=45—135°, мм: | ||||||
длина | 7270 | 7270 | 6889 | 6889 | 6510 | 6510 |
ширина | 6407 | 6407 | 6261 | 6261 | 5457 | 5457 |
высота | 5875 | 5875 | 4121 | 4121 | 4797 | 4797 |
Масса при φ=4—135°, т: | ||||||
дымососа без электродвигателя | 25.7 | 22.35 | 18.3 | 15.6 | 16.3 | 14 |
Статическая нагрузка на фундамент при ср = 45-135º, т: | ||||||
от массы ходовой части и рабочего колеса | 6.1 | 6.1 | 3.3 | 3.3 | 3.1 | 3.1 |
от массы улитки всасывающих карманов | 11.1 | 7.8 | 9.1 | 6.4 | 7.6 | 5.3 |
В пределах данной серии дымососов проведена максимально возможная унификация узлов и деталей. Дымососы изготовляются левого и правого вращения. Правым считается вращение по часовой стрелке, если смотреть со стороны электродвигателя. Основными узлами дымососов являются: рабочее колесо, ходовая часть, улитка, всасывающая воронка, два всасывающих кармана (левый и правый) и два осевых направляющих аппарата (левый и правый). Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 32 листовых назад загнутых лопаток (16X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. Лопатки крыльчатки изготовляются штамповкой и при необходимости защищаются от абразивного износа наплавкой твердого сплава на рабочие поверхности. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтовым соединением, что обеспечивает возможность демонтажа крыльчатки с вала вместе со ступицей или без нее. На валу ходовой части ступица крепится двумя разрезными коническими втулками, закрепляемыми шпильками, расположенными на обоих торцах ступицы. Следует отметить, что при работе на озоленных дымовых газах рабочие колеса дымососов отличаются повышенной износоустойчивостью. Так, по сравнению с дымососами типа Д дымососы типа ДН в идентичных условиях эксплуатации (т. е. при одинаковой запыленности газов и абразивности золы) имеют практически удвоенную эксплуатационную кампанию. Ходовая часть состоит из кованого вала, двух разъемных чугунных корпусов подшипников, двух радиальных сферических роликоподшипников, узлов уплотнения (левого и правого) и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны – опорным. Корпуса подшипников монтируются на подставках, которые крепятся к общему фундаменту фундаментными болтами. В корпусах подшипников имеется полость, заполняемая маслом. Уплотнение вала ходовой части – комбинированное центробежно-сальниковое. Для охлаждения масла в корпусах подшипников смонтированы змеевики (рис. 4). Расход охлаждающей воды составляет 0,5 м3/ч на дымосос. Температура охлаждающей воды на входе в змеевики не должна превышать 25° С. На период зимней эксплуатации при понижении температуры окружающей среды ниже 0° С система водяного охлаждения отключается и вода удаляется продувкой змеевиков сжатым воздухом.
Допустимая установившаяся температура подшипников ходовой части не должна превышать 70° С. Уровень масла в масляной ванне контролируется указателем уровня, температура корпусов подшипников – двумя термометрами сопротивления типа ТСП-085 (ГОСТ 6651-59), для установки которых в корпусах ходовой части предусмотрены гнезда над опорным и опорно-упорным подшипниками. Гнезда под термометры сопротивления позволяют установить гильзу (оправу) с техническим ртутным термометром типа П5°-240-66 (ГОСТ 2833-73). Для смазки подшипников ходовой части применяется масло турбинное Т22 (ГОСТ 32-74) или индустриальное И-20А (ГОСТ 20799-75). Узел уплотнения (рис. 5), предназначенный для предотвращения прорыва горячих дымовых газов в окружающую атмосферу в месте прохода вала ходовой части через торцовые стенки всасывающих карманов, конструктивно выполнен в виде плавающего сальника, компенсирующего тепловое расширение улитки.
Ротор дымососов в сборе (ходовая часть с насаженным рабочим колесом) подвергается балансировке на заводе-изготовителе. Улитка и всасывающие карманы выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцовые стенки улитки и всасывающих карманов усиливаются ребрами. В улитках и всасывающих карманах имеются лазы и один смотровой люк, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановах. Для выема ротора на улитке и всасывающих карманах предусматриваются съемные части. При установке дымососов на пылеугольные котлы внутренние поверхности улитки и всасывающих карманов защищаются броневыми плитами из малоуглеродистой стали, заменяемыми по мере износа. В зависимости от взаимного расположения выхлопного патрубка улитки и входных патрубков всасывающих карманов дымососы имеют несколько исполнений (табл. 2). Схемы разворотов дымососов приведены на рис. 6. На том же рис. 6 для каждого разворота улитки указана схема выема ротора.
Таблица 2
Типоразмер дымососа | Направление вращения | Угол разворота φ, град. | ||
дымососа | улитки | всасывающего кармана | ||
ДН-22Х2-0,62 и ДН-22Х2-0,62ГМ | Левое и правое | 90-135 | 90 | 135 |
ДН-22Х2-0,62 и ДН-22Х2-0,62ГМ | Левое и правое | 90-180 | 90 | 180 |
ДН-24Х2-0,62 и ДН-24Х2-0,62ГМ | Левое и правое | 60-180 | 60 | 180 |
ДН-24Х2-0,62 и ДН-24Х2-О,62ГМ | Левое и правое | 45-180 | 45 | 180 |
ДН-26Х2-0,62 и ДН-26Х2-О,62ГМ | Левое и правое | 45-135 | 45 | 135 |
Всасывающая воронка состоит из листового вальцованного конфузора и точеного кольца, имеющих фланцы и соединенных болтами (рис. 7). Конструкция всасывающей воронки обеспечивает стабильность в процессе эксплуатации дымососов требуемых осевого и радиального зазоров между внешней поверхностью кольца и внутренней поверхности воротника рабочего колеса. Следует отметить исключительно важное значение стабильности указанных зазоров для машин данного типа (с загнутыми назад лопатками рабочих колес), так как этим обеспечивается получение от дымососов номинальных аэродинамических параметров.
Режим работы дымососов устанавливается двумя осевыми направляющими аппаратами (левым и правым), состоящими из сварного цилиндрического корпуса с направляющей полосой, по которой перемещается на роликах поворотное кольцо; и 12 профильных лопаток, соединенных с поворотным кольцом рычажной системой. Лопатки установлены в корпусе консольно. Направляющие аппараты выполняются разъемными и соединены между собой промежуточным валом с рычагами и тягами, что обеспечивает синхронный поворот лопаток обоих аппаратов от одного электроисполнительного механизма. Лопатки направляющих аппаратов могут поворачиваться на угол от 0 (всасывающее отверстие полностью открыто) до 90°. При промежуточных углах от 0 до 90° поток газов отклоняется по направлению вращения рабочего колеса, что приводит к плавному уменьшению производительности и давления, развиваемого дымососами. Привод направляющих аппаратов осуществляется от электроисполнительного механизма типа МЭО-160. Для установки дымососов должен быть спроектирован и сооружен фундамент согласно чертежам общих видов и схем разворотов (см. рис. 1, 2, 3 и 6). Планы расположения фундаментных болтов приведены на рис. 8. Конструкция фундамента и способ заделки фундаментных болтов разрабатывается проектной организацией.
В конструкции дымососов предусмотрено ограждение вращающихся частей упругой втулочно-пальцевой муфты. Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции дымососов должны покрываться слоем тепловой изоляции. Температура наружной поверхности теплоизоляции не должна превышать 45°С при температуре окружающей среды 20°С. Теплоизоляция проектируется и выполняется силами и средствами заказчика. Конструкция дымососов не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов. Перед и за дымососами должны устанавливаться компенсаторы. Привод дымососов осуществляется от закрытых асинхронных одно- или двухскоростных электродвигателей типов ДАЗО и ДАЗО2 (табл. 3). Таблица 3
Типоразмер дымососной установки | Установленная мощность, кВт | Напряжение, В | Частота вращения, об/мин | |
дымосос | комплектующий электродвигатель | |||
ДН-22Х2-0,62 | ДАЗО-13-55-8М-У1 | 400 | 6000 | 740 |
ДН-22Х2-0,62 | ДАЗО2-16-64-8/10-У1 | 400/200 | 6000 | 742/595 |
ДН-22Х2-0,62 | ДАЗО-13-42-1Ш-У1 | 250 | 6000 | 595 |
ДН-22Х2-0,62ГМ | ДАЗО-13-55-8М-У1 | 400 | 6000 | 740 |
ДН-22Х2-0,62ГМ | ДАЗО2-116-64-8/10-У1 | 400/200 | 6000 | 740 |
ДН-22Х2-0,62ГМ | ДАЗО-13-42-10М-У1 | 250 | 6000 | 595 |
ДН-24Х2-0,62 | ДАЗО2-16-64-8-У1 | 630 | 6000 | 740 |
ДН-24Х2-0,62 | ДАЗО2-17-44-8/10-У1 | 630/320 | 6000 | 741/594 |
ДН-24Х2-0,62 | ДАЗО-13-70-ЮМ-У1 | 400 | 6000 | 595 |
ДН-24Х2-0,62ГМ | ДАЗО2-16-54-8-У1 | 630 | 6000 | 740 |
ДН-24Х2-0,62ГМ | ДАЗО2-17-44-8/10-У 1 | 630/320 | 6000 | 741/594 |
ДН-24Х2-0,62ГМ | ДАЗО-13-70-10М-У1 | 400 | 6000 | 595 |
ДН-25Х2-0,62 | ДАЗО2-17-69-8/10-У1 | 1000/500 | 6000 | 742/594 |
ДН-26Х2-0,62 | ДАЗО2-17-54-101-У1 | 630 | 6000 | 595 |
ДН-26Х2-0,62ГМ | ДАЗО2-17-69-8/10-У1 | 1000/500 | 6000 | 742/594 |
ДН-26Х2-0,62 ГМ | ДАЗО2-17-34-10-У1 | 630 | 6000 | 595 |
Применение двухскоростных электродвигателей в сочетании с осевыми направляющими аппаратами обеспечивают высокую экономичность регулирования дымососов. Производительность, полное давление, мощность на валу и КПД дымососов определяются на различных режимах работы по аэродинамическим характеристикам.
Комплект поставки | Число узлов на один дымосос | Примечание |
Улитка | 1 | |
Всасывающий карман | 2 | Правый и левый |
Направляющий аппарат | 2 | |
Ходовая часть | 1 | |
Рабочее колесо | 1 | |
Подставка | 2 | |
Ограждение муфты | 1 | |
Монтажные детали | 1 | Комплект |
Электродвигатель | 1 | См. табл. 3 |
Размеры поставляемых узлов ограничены нормальным железнодорожным габаритом. В объем поставки не входят контрольно-измерительные приборы, асбестовые уплотнения разъемов вентилятора, электроисполнительный механизм и внешние трубопроводы водяного охлаждения.
