ДЫМОСОС ДВУХСТОРОННЕГО ВСАСЫВАНИЯ Д-25Х2ШБК И Д-25Х2ШБКГМ

Центробежные дымососы двухстороннего всасывания моделей Д-25х2ШБК и Д-25х2ШБКГМ, выпускаемые заводом «Укрвентсистема», предназначены для отвода дымовых газов от паровых котлов с паропроизводительностью до 640 т/ч. Эти высоконапорные агрегаты применяются в промышленных и энергетических установках, обеспечивая перемещение неагрессивных, слабозапылённых газов с допустимой концентрацией твёрдых включений до 2 г/м³. Основное условие — запылённость по абразивности не должна превышать характеристики золы топливных газов.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Дымососы Д-25х2ШБК и Д-25х2ШБКГМ нашли широкое применение в следующих отраслях:
теплоэнергетика;
котельные, работающие на газе и мазуте;
паровые и водогрейные котлы различной производительности;
санитарно-производственные вентиляционные комплексы.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКОЕ ИСПОЛНЕНИЕ
Модели Д-25х2ШБК и Д-25х2ШБКГМ — это установки двухстороннего всасывания с поворотным спиральным корпусом и вперёд загнутыми лопатками (тип — листовые, общее количество — 32). Выпускаются в исполнении с левым и правым направлением вращения. Все конструктивные элементы рассчитаны на длительную эксплуатацию в условиях умеренного и тропического климата, согласно ГОСТ 15150-69 (категория размещения 1, исполнения У и Т). Диапазон температур эксплуатации — от -30 °С до +250 °С (на входе в улитку).
ОСНОВНЫЕ УЗЛЫ КОНСТРУКЦИИ
- Рабочее колесо — сварная конструкция с 64 загнутыми лопатками (по 32 с каждой стороны), установленными на ступице.
- Ходовая часть — вал, две подшипниковые опоры и комплект муфт, обеспечивающих надёжную передачу вращения.
- Корпус и всасывающие карманы — выполнены из листовой и профильной стали, усилены торцевыми рёбрами жёсткости.
- Направляющие аппараты — шиберного типа, встроенные в левый и правый всасывающие карманы, по 4 лопатки из листовой стали.
- Привод — два электродвигателя, обеспечивающих независимое или синхронное управление производительностью.
ПРИНЦИП РАБОТЫ
Дымососы Д-25х2ШБК и Д-25х2ШБКГМ формируют принудительную тягу путём всасывания газа через два входных кармана. Управление производительностью осуществляется с помощью направляющих аппаратов и изменения частоты вращения электродвигателей. Возможна дистанционная регулировка угла поворота лопаток посредством рычажно-колоночного механизма. Такая схема обеспечивает высокую эффективность, адаптивность и экономичность при работе в переменных режимах.

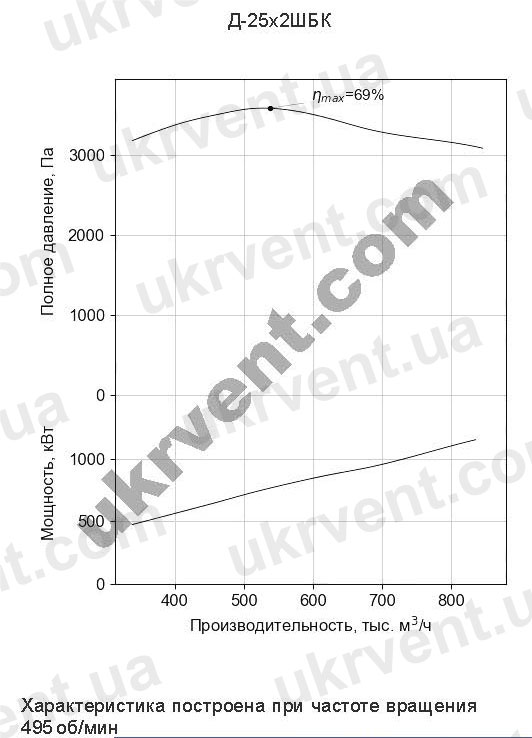

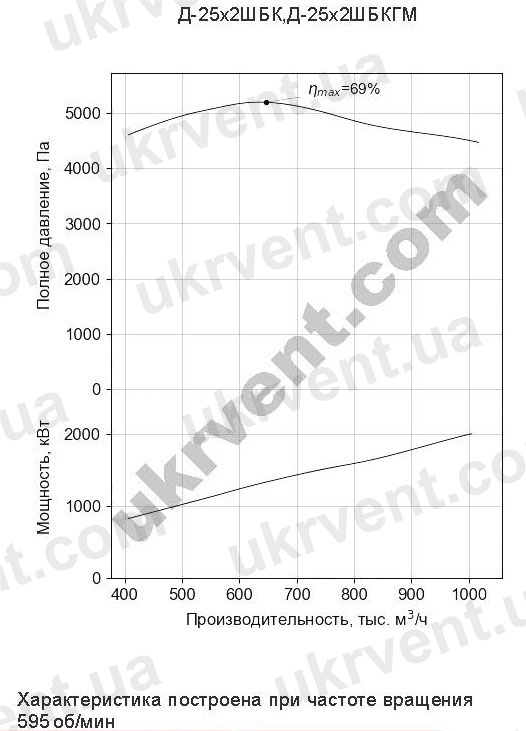

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос
МОДИФИКАЦИИ И ОБОЗНАЧЕНИЯ
- Дх2Б — усиленное исполнение корпуса и лопаток бронелистами для условий повышенного абразивного износа.
- Дх2Ш — усовершенствованные лопатки рабочего колеса.
- Дх2К — усиленная ходовая часть для увеличенного ресурса эксплуатации.
- Дх2Ф — форсированное исполнение, адаптированное к котлам повышенной мощности.
- Дх2ГМ — специальная газомазутная версия для газовых котлов без абразивных примесей.
- Дх2У — унифицированный вариант для широкого спектра применений.
ПРЕИМУЩЕСТВА ДЫМОСОСОВ Д-25Х2ШБК И Д-25Х2ШБКГМ
- Высокая надёжность и долговечность: прочная стальная конструкция, сварное исполнение и защита рабочих поверхностей обеспечивают устойчивость к нагрузкам и минимальный износ.
- Регулируемая производительность: возможность адаптации под конкретные режимы котельных установок — за счёт регулирования потока направляющими аппаратами и электродвигателями с двумя скоростями.
- Универсальность замены: соблюдение установочных и присоединительных размеров предыдущих моделей упрощает их внедрение в существующие системы.
- Эффективность отвода дымовых газов: стабильное давление и надёжная тяга уменьшают риск отложений в дымоходных трактах.
- Технологическая совместимость: полное соответствие требованиям промышленных котлов, в том числе тех, что эксплуатируются в экстремальных условиях.
ПРОИЗВОДИТЕЛЬ — ГАРАНТИЯ КАЧЕСТВА
Завод «Укрвентсистема» обладает многолетним опытом производства промышленной вентиляционной и дымоудаляющей техники. Все изделия проходят обязательный контроль качества и испытания, что гарантирует их соответствие высоким стандартам надёжности и эффективности. Применение современных сварочных технологий и контроль геометрических параметров узлов обеспечивают стабильные рабочие характеристики и долгий срок службы оборудования.
Центробежные дымососы Д-25х2ШБК и Д-25х2ШБКГМ — оптимальное решение для максимальной производительности и стабильной тяги. Производитель — Укрвентсистема. Надёжность, проверенная временем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-25х2ШБК и Д-25х2ШБКГМ
Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос
Тип дымососа | Д-25х2ШБК | Д-25х2ШБК | Д-25х2ШБКГМ |
Производительность, Q, тыс. м3/ч | 541 | 650 | 650 |
Полное давление, Pv, Па | 3 599 | 5200 | 5200 |
Полное давление, Pv, кгс/м2 | 367 | 530 | 530 |
Максимальный КПД, ɳmax, % | 69 | 69 | 69 |
Частота вращения n, об/мин | 500 | 600 | 600 |
Масса, кг | 23080 | 23080 | 20830 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-25х2ШБК и Д-25х2ШБКГМ
Группа присоединительных размеров, мм | |||||||||||||||||||||||||||||||||||||||
Тип машины | Разворот, φск°-φвк° | a | a1 | a2 | a3 | b | b1 | b2 | b3 | n | n1 | s | s1 | ||||||||||||||||||||||||||
Д-25х2ШБК | 30-135 | 2750 | 2862 | 1500 | 1612 | 1620 | 1726 | 3800 | 3780 | 18 | 10 | 24 | 19 | ||||||||||||||||||||||||||
Д-25х2ШБКГМ | 45-135 | 2750 | 2862 | 1500 | 1612 | 1620 | 1726 | 3800 | 3780 | 18 | 10 | 24 | 19 | ||||||||||||||||||||||||||
45-150 | 2750 | 2862 | 1500 | 1612 | 1620 | 1726 | 3800 | 3780 | 18 | 10 | 24 | 19 | |||||||||||||||||||||||||||
Группа габаритных размеров, мм | |||||||||||||||||||||||||||||||||||||||
Тип машины | Разворот, φск°-φвк° | B | B1 | D | H | H1 | H2 | H3 | H4 | L | L1 | ||||||||||||||||||||||||||||
Д-25х2ШБК | 30-135 | 1520 | 2220 | 2550 | 1750 | 2200 | 2200 | – | 510 | 6450 | 4410 | ||||||||||||||||||||||||||||
Д-25х2ШБКГМ | 45-135 | 1520 | 2220 | 2550 | 1750 | 2200 | 2200 | – | 510 | 6450 | 4410 | ||||||||||||||||||||||||||||
45-150 | 1520 | 2220 | 2550 | 1750 | 2200 | 2200 | – | 510 | 6450 | 4410 | |||||||||||||||||||||||||||||
Группа установочных размеров, мм | |||||||||||||||||||||||||||||||||||||||
Тип машины | Разворот, φск°-φвк° | c | c’ | c1 | c1′ | c2 | c2′ | c3 | c3′ | c4 | f | f1 | f2 | f3 | f4 | ||||||||||||||||||||||||
270-135 | 1698 | 1698 | – | – | 1010 | 1010 | 187 | 187 | 1505 | 2060 | 845 | 1105 | 1100 | ||||||||||||||||||||||||||
Д-25х2ШБК | 30-135 | 2858 | 2858 | – | – | 1058 | 1058 | 578 | 578 | 320 | 1450 | 1350 | 1450 | 1350 | 1140 | ||||||||||||||||||||||||
Д-25х2ШБКГМ | 45-135 | 2858 | 2858 | – | – | 1058 | 1058 | 578 | 578 | 320 | 1450 | 1350 | 1450 | 1350 | 1140 | ||||||||||||||||||||||||
45-150 | 2858 | 2858 | – | – | 1058 | 1058 | 578 | 578 | 320 | 1450 | 1350 | 1450 | 1350 | 1140 |
*Размеры даны справочно
Дымососы двустороннего всасывания Д-25Х2ШБ
Дымососы двустороннего всасывания Д-25Х2ШБ
Назначение и область применения дымососов Д-25Х2ШБ
Центробежный дымосос двустороннего всасывания типа Д-25Х2ШБ предназначен для отсасывания дымовых газов из топок котлов на твердом топливе паропроизводительностью 640 т/ч, оборудованных эффективно действующим “сухим” золоулавливающим оборудованием, а также для отсасывания дымовых газов из топок газомазутных котлов той же паропроизводительности. Допускается применение дымососа Д-25Х2ШБ в технологических установках для перемещения неагрессивных газов с запыленностью до 1 г/нм3, по абразивности и склонности к налипанию не отличающихся от озоленных дымовых газов. Дымососы Д-25Х2ШБ рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже -30° С. Максимально допустимая температура на входе в дымосос не должна превышать 250° С. Эксплуатация дымососа Д-25Х2ШБ допускается при частотах вращения 600 и 500 об/мин. Краткое описание конструкции дымососа Д-25Х2ШБ.
Техническая характеристика дымососа | Типоразмер дымососа | |
Д-25Х2ШБ | Д-25Х2ШБГМ | |
Диаметр рабочего колеса, мм | 2500 | 2500 |
Маховой момент ротора, кгс·м2 | 11250 | 11250 |
Номинальные параметры при максимальном КПД: | ||
производительность, м3/ч | 650000 | 650000 |
полное давление, кгс/м2 | 500 | 500 |
температура, °С | 100 | 100 |
частота вращения, об/мин | 585 | 585 |
мощность на валу, кВт | 1290 | 1290 |
Максимально допустимая частота вращения, об/мин | 600 | 600 |
Максимальный КПД, % | 68 | 68 |
Габаритные размеры при φ=45—135°, мм: | ||
длина | 7610 | 7610 |
ширина | 6600 | 6600 |
высота | 5120 | 5120 |
Масса, т: | ||
дымососа без электродвигателя | 23.2 | 20 |
ротора | 5.9 | 5.9 |
Статическая нагрузка на фундамент, т: | ||
от массы ходовой части и рабочего колеса | 7.5 | 7.5 |
от массы улитки и всасывающих карманов | 19 | 15.8 |
Дымосос изготовляется правого и левого вращения. Правым считается вращение рабочих колес по часовой стрелке, если смотреть со стороны электродвигателя. Основными узлами дымососаявляются: рабочее колесо; ходовая часть; улитка; два всасывающих кармана (левый и правый) и два упрощенных направляющих аппарата (левый и правый). Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 64 листовых загнутых вперед лопаток (32X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. Лопатки крыльчатки и конические диски штампованные. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтами и укрепляется на валу ходовой части посредством двух разрозненных конических втулок, которые затягиваются шпильками, расположенными на обоих торцах ступицы. Ходовая часть состоит из: трубчатого вала с приваренными с двух сторон цапфами; двух разъемных чугунных корпусов подшипников; двух радиальных сферических роликоподшипников и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя.
Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны – опорным. Опорный подшипник свободно перемещается в корпусе, за счет чего компенсируются возможные температурные изменения длины вала. Корпуса подшипников крепятся к общему фундаменту с помощью фундаментных болтов. Смазываются подшипники с помощью масляной ванны, расположенной в полости корпусов ходовой части. Уплотнение вала – комбинированное центробежно-сальниковое, состоит из резиновых манжет и маслосбрасывающих колец, предотвращающих утечку масла. Для охлаждения масла в корпусах подшипников смонтированы змеевики (рис. 2). По змеевикам циркулирует охлаждающая вода, подводящаяся с одной стороны корпуса, подшипников. Расход охлаждающей воды составляет около 0,5 м3/ч на дымосос, температура на входе в змеевик не должна превышать 25° С. На период зимней эксплуатации при понижении температуры окружающей среды ниже 0°С система водяного охлаждения отключается и вода удаляется продувкой змеевиков сжатым воздухом.
Допустимая температура подшипников ходовой части не должна превышать 70° С. Уровень масла в масляной ванне контролируется указателем уровня, температура масла – термометрами сопротивления типа ТСП-085 (ГОСТ 6651-59), для установки которых в корпусах ходовой части предусмотрены гнезда. Гнезда под термометры сопротивления позволяют устанавливать гильзу (оправу) с техническим ртутным термометром типа П5-1°-240-66 (ГОСТ 2823-73). Для смазки подшипников применяется масло турбинное Т22 (ГОСТ 32-74) или индустриальное И-20А (ГОСТ 20799-75). Улитка и всасывающие карманы выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцевые стенки улитки и всасывающих карманов усиливаются оребрением из швеллеров. В улитке и всасывающих карманах имеются лаз и смотровые люки, обеспечивающие возможность технического осмотра проточной части дымососа при кратковременных остановках. Для удобства монтажа всасывающих карманов с улиткой предусмотрены стяжные шпильки и бобышки, приваренные к улитке. Для выема ротора на улитке и всасывающих карманах предусматриваются съемные части. При установке дымососа на пылеугольные котлы внутренние поверхности улитки защищаются броневыми плитами из малоуглеродистой стали, заменяемыми по мере износа. В зависимости от расположения выхлопного патрубка улитки и всасывающих патрубков карманов дымосос имеет два исполнения (табл. 2).
Таблица 2
Типоразмер дымососа | Направление вращения | Угол разворота, град | ||
дымососа | улитки | всасывающего кармана | ||
Д-25Х2ШБ | Правое и левое | 45—135 | 45 | 135 |
30—135 | 30 | 135 |
Схемы разворотов дымососов приведены на рис. 3.
Режим работы дымососа устанавливается упрощенными направляющими аппаратами шиберного типа (левым и правым), которые встроены во всасывающие карманы и имеют по четыре объемные лопатки, сваренные из листовой стали. Оси лопаток вращаются в чугунных подшипниках, установленных в раме. Рама – разборная, выполнена из швеллера. Движение от одного аппарата к другому передается посредством вала-вставки с карданными шарнирами. Привод направляющих аппаратов осуществляется от одного электроисполнительного механизма типа МЭО-400. В конструкции дымососа предусмотрены ограждение вращающихся частей (упругой втулочно-пальцевой муфты) и узел уплотнения, предотвращающий прорыв горячих дымовых газов в окружающую атмосферу в месте прохода вала ходовой части через торцевые стенки улитки. Для установки дымососа должен быть спроектирован и сооружен фундамент согласно чертежу общего вида (рис. 1). План фундамента приведен на рис. 4. Конструкция фундамента и способ заделки фундаментных болтов разрабатываются проектной организацией.
Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции дымососа должны покрываться снаружи слоем тепловой изоляции. Температура наружной поверхности тепловой изоляции не должна превышать 45°С при температуре окружающей среды 20° С. Тепловая изоляция проектируется и выполняется силами и средствами заказчика. Конструкция дымососа не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов. Перед и за дымососом устанавливаются компенсаторы. Привод дымососа осуществляется от закрытых одно- или двухскоростных асинхронных электродвигателей типа ДАЗО (табл. 3). Таблица 3
Типоразмер дымососной установки | Установленная мощность, кВт | Напряжение, В | Частота вращения, об/мин | |
дымосос | комплектующий электродвигатель | |||
Д-25Х2 ШБ | ДАЗО-1 914-10/12АМ-У1 | 1500/850 | 6000 | 597/497 |
Д-25Х2 ШБ | ДАЗО-1 910-10 | 1600 | 6000 | 597 |
Д-25Х2 ШБ | ДАЗО-1 916-10/12Т1* | 1500/850 | 6600 | 600/500 |
Д-25Х2 ШБГМ | ДАЗО-1 914-10/12АМ-У1 | 1500/850 | 6000 | 597/497 |
Д-25Х2 ШБГМ | ДАЗО-1 910-10 | 1600 | 6000 | 597 |
Д-25Х2 ШБГМ | ДАЗО-1 916-10/12Т1* | 1500/850 | 6600 | 600/500 |
Производительность, полное давление, мощность на валу и КПД дымососа определяются на различных режимах работы по аэродинамическим характеристикам.
Дымосос поставляется узлами, указанными в табл. 4. Таблица 4
Комплект поставки | Число узлов на один дымосос | Примечание |
Улитка | 1 | |
Всасывающий карман с упрощенным направляющим аппаратом | 2 | Правый и левый |
Ходовая часть с рабочим колесом | 1 | |
Рама под всасывающий карман | 2 | |
Рама под улитку | 1 | |
Ограждение полумуфты | 1 | |
Монтажные детали | 1 | Комплект |
Электродвигатель | 1 | См. табл. 3 |
Размеры поставляемых узлов ограничены нормальным железнодорожным габаритом. В объем поставки не входят контрольно-измерительные приборы, асбестовые уплотнения разъемов дымососа, электроисполнительный механизм и внешние трубопроводы водяного охлаждения.
