НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА В-06-290-11

Вентилятор В-06-290-11 применяется в установках сельскохозяйственного назначения и может найти применение в системах общепромышленной вентиляции.

В-06-290-11 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • Изготовляется В-06-290-11 из углеродистой стали и алюминиевых сплавов (рабочее колесо) по конструктивной схеме 1 исполнения К согласно ГОСТ 11442—74 с горизонтальной осью вращения.
  • Осевой вентилятор В-06-290-11 состоит из следующих основных узлов: цилиндрического корпуса с коллектором, рабочего колеса, ограждения и электродвигателя. Рабочее колесо устанавливается непосредственно на вал электродвигателя и состоит из втулки и восьми профильных поворотных лопаток.
  • По направлению вращения рабочего колеса вентилятор выполняется левого вращения согласно ГОСТ 10616—73.
  • Вентилятор В-06-290-11 согласно техническим условиям комплектуется электродвигателем серии 4А с частотой тока 50 Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ОСЕВОГО ВЕНТИЛЯТОРА В-06-290-11

  • Вентилятор В-06-290-11 предназначен для перемещения атмосферного воздуха с температурой не выше +40° С с содержанием пыли не более 0,01 г/м3.
  • Температура окружающего воздуха не должна превышать +40°С.
  • В-06-290-11 применяется для эксплуатации в макроклиматических районах с умеренным климатом 1-й категории размещения согласно ГОСТ 15150—69.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В-06-290-11

Производительность, м3/ч – 55000

Полное давление, Па – 531.

Максимальный КПД – 0,725

Электродвигатель:

Тип – 4А160S4

Мощность, кВт – 15

Частота вращения, об/мин – 1460

Масса вентилятора (без электродвигателя),кг – 211

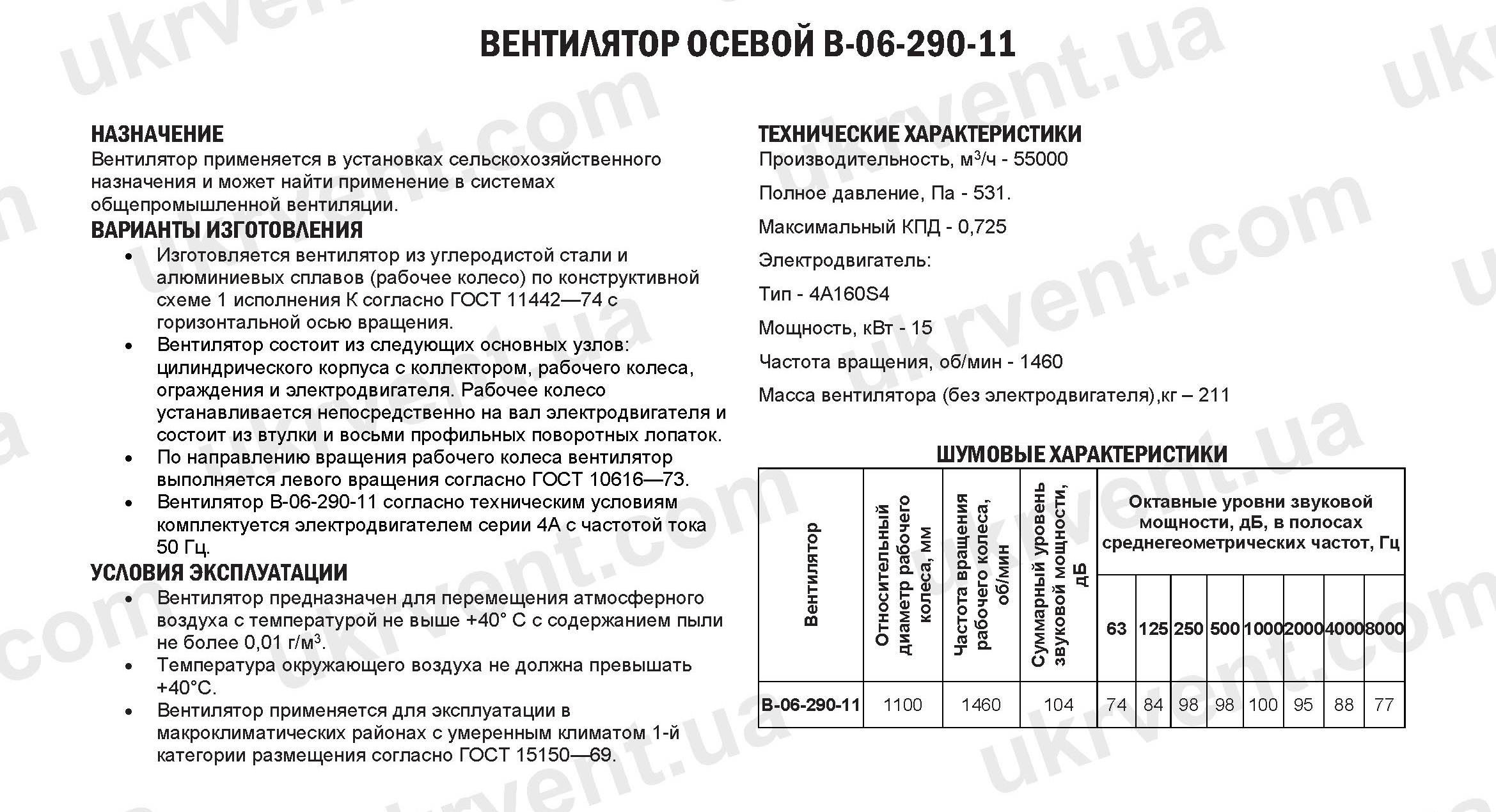

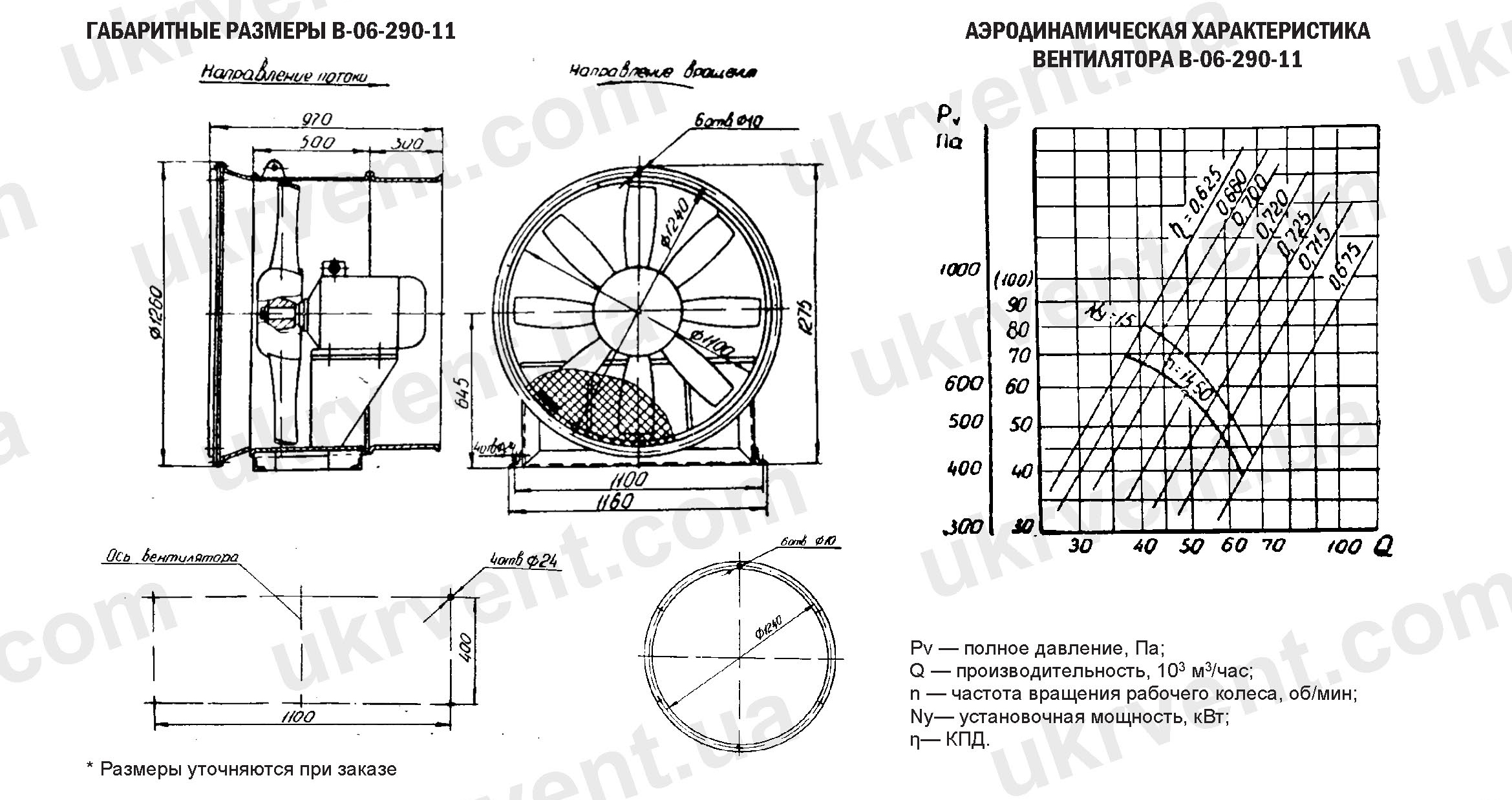

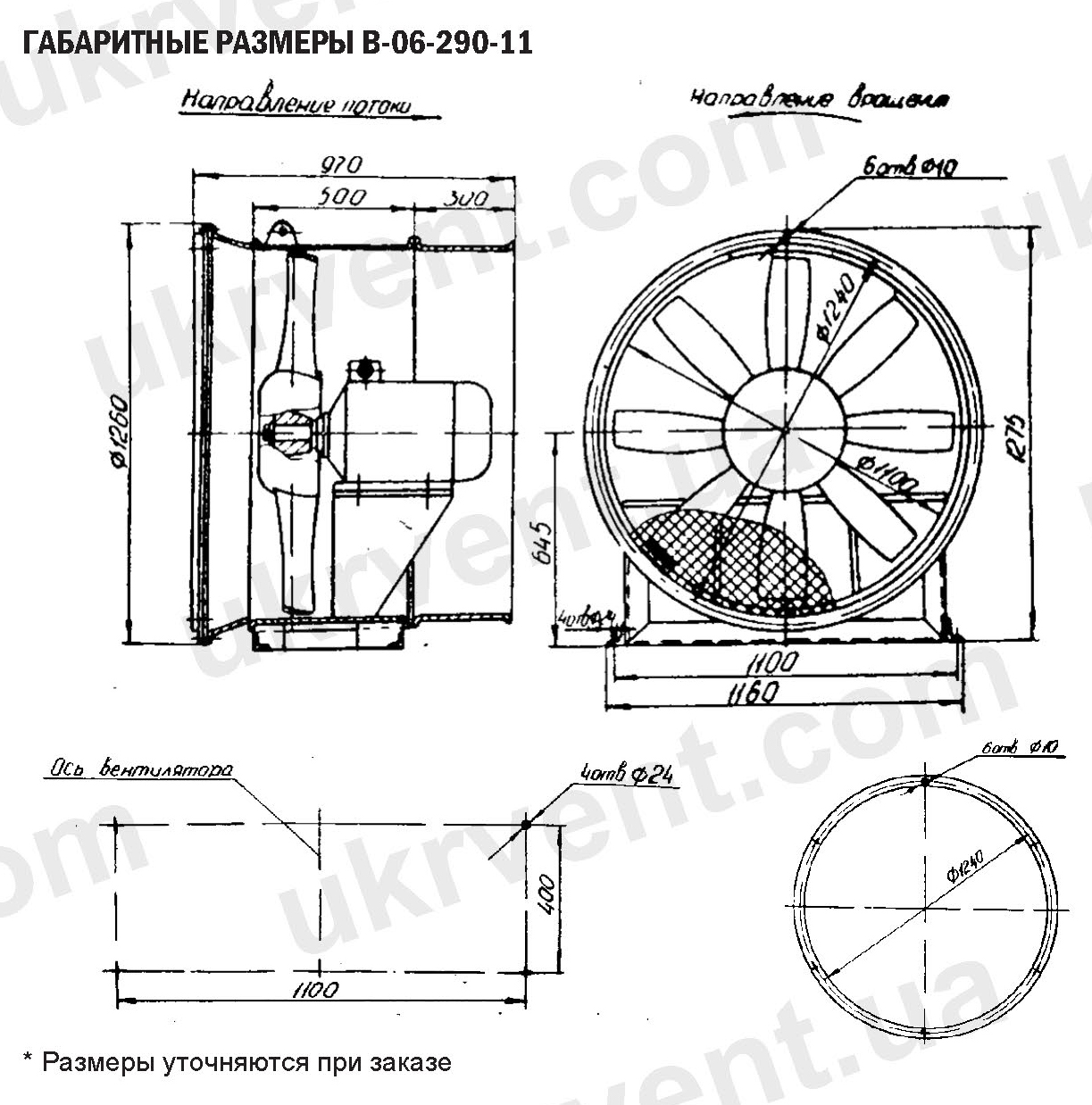

ГАБАРИТНЫЕ РАЗМЕРЫ В-06-290-11

Вентилятор осевой В 06-290 №11

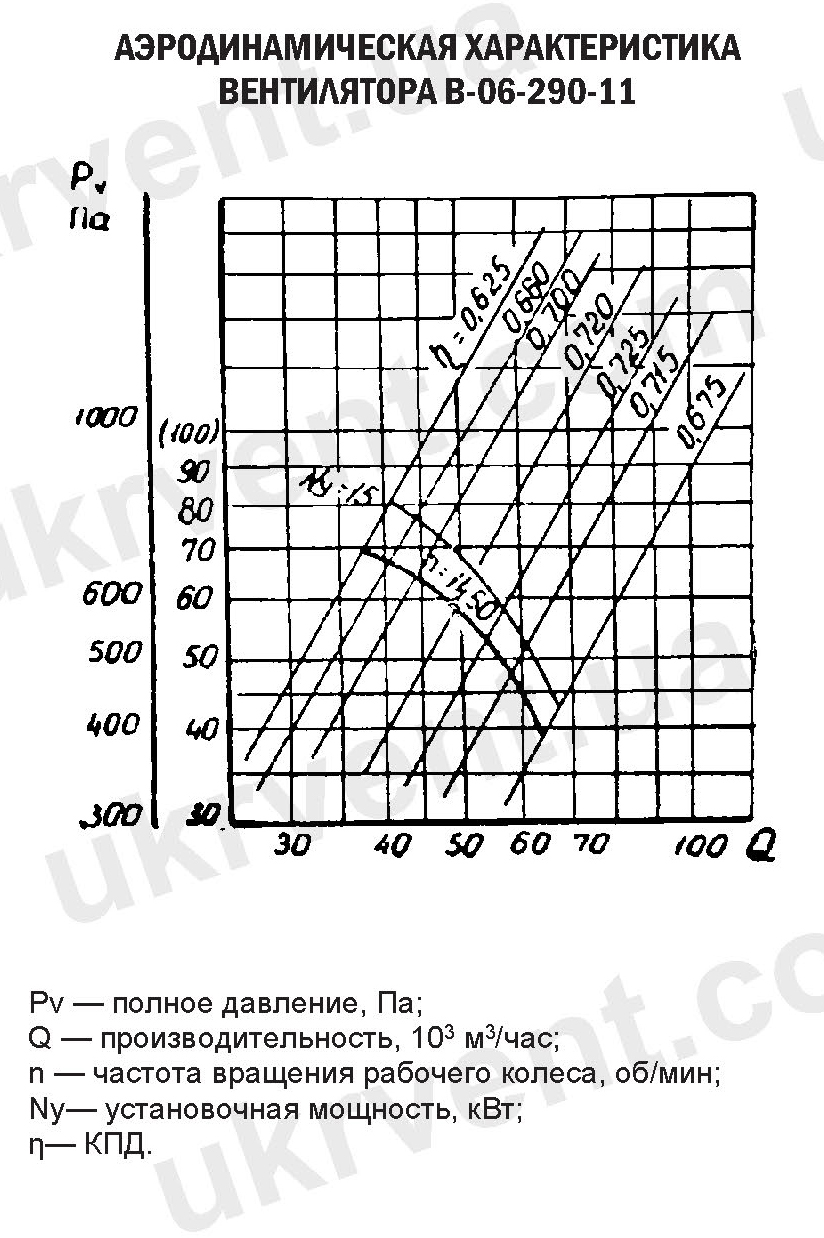

АЭРОДИНАМИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОРА В-06-290-11

Осевой вентилятор В 06-290 11 Технические характеристики

Pv — полное давление, Па;

Q — производительность, 103 м3/час;

n — частота вращения рабочего колеса, об/мин;

Nу— установочная мощность, кВт;

η— КПД.

Вентилятор осевой В-06-290-11: Назначение

Вентиляторы типа ВО

Вентиляторный завод “Укрвентсистемы” производит вентиляторы осевые В-06-290-11 Вентилятор осевой В-06-290-11 применяется в установках сельскохозяйственного назначения, для досушивания не измельченного, измельченного, прессованного сенажа, силоса и других заготавливаемых грубых кормов, а также в системах общепромышленной вентиляции. Вентилятор осевой В-06-290-11 предназначен для перемещения атмосферного воздуха с температурой не выше +40°С с содержанием пыли не более 0,01г/м3. Температура окружающего воздуха не должна превышать +40°С. Промышленный осевой вентилятор В-06-290-11 изготавливается из углеродистой стали, рабочее колесо из алюминиевых сплавов. Вентилятор осевой В-06-290-11 изготавливается по первому конструктивному исполнению. При котором рабочее колесо данного вентилятора находится на валу двигателя.

Технические характеристики вентилятора В-06-290-11

Производительность, м355000
Полное давление, Па531
Максимальный КПД0,725
Электродвигатель4А160S4
Мощность двигателя, кВт15
Частота вращения, об/мин1460
Масса вентилятора без электродвигателя, кг211

Вентилятор осевой В-06-290-11 состоит из следующих основных узлов:

  • цилиндрический корпус с коллектором,
  • рабочее колесо,
  • ограждение,
  • электродвигатель

Рабочее колесо осевого вентилятора расположено на валу электродвигателя и состоит из втулки и восьми профильных поворотных лопаток. На входе в осевой вентилятор установлен входной коллектор с предохранительной решеткой, для исключения попадания посторонних предметов в проточную часть вентилятора. Осевой вентилятор В-06-290-11 имеет следующие аэродинамические характеристики (Рис.2):

Шумовые характеристики вентилятора осевого В-06-290-11

Шумовые характеристики вентилятора осевого В-06-290-11 приведены в таблице 1:

Таблица 1.

Обозначение вентилятораДиаметр рабочего колеса, ммЧастота вращения рабочего колеса, об/минСуммарный уровень звуковой мощности, ДбОктавные уровни звуковой мощности, Дб в полосах среднегеометрических частот, Гц
631252505001000200040008000
Вентиляторы осевые В-06-290-111100146010474849898100958877
