Вентиляторы ВСК-17, ВСК-17-І

Центробежные вентиляторы специального назначения серий ВСК-17, ВСК-17К, ВСК-17МК, ВСК-17М, ВСК-17-1К, ВСК-17-1, ВСК-17-1МК, ВСК-17-1М — это высоконадежные коррозионностойкие машины, предназначенные для эксплуатации в агрессивных промышленных средах, в частности — в составе технологических установок по производству минеральных удобрений. Производителем вентиляторов является предприятие Укрвентсистемы, специализирующееся на выпуске промышленного вентиляционного оборудования высокой степени сложности.

Вентиляторы ВСК-17, ВСК-17К, ВСК-17МК, ВСК-17М, ВСК-17-1К, ВСК-17-1, ВСК-17-1МК, ВСК-17-1М предназначены для отсоса и транспортировки агрессивных невзрывоопасных газов, содержащих до 0,5 г/м³ фтористых соединений, с запылённостью до 1 г/м³ и относительной влажностью до 100%. Применение за пределами специализированных производственных линий, в частности — вне установок по выпуску минеральных удобрений, категорически запрещено.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Все модификации вентиляторов представляют собой агрегаты высокого давления с односторонним всасыванием, выполненные в антикоррозионном исполнении. Конструктивные элементы вентиляторов:

  • Рабочее колесо — сварное, с крыльчаткой и ступицей
  • Корпус (улитка) — сварной
  • Ходовая часть
  • Всасывающий патрубок
  • Направляющий аппарат — осевой, регулирует производительность и давление.
  • Рама

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Максимально допустимая температура рабочей среды: до 100 °C
  • Минимальная температура пуска: до –30 °C при наличии температурного контроля
  • Максимальный коэффициент полезного действия (КПД): до 72%
  • Климатическое исполнение: У1, по ГОСТ 15150–69, допускается эксплуатация в помещении и на открытом воздухе

КЛАССИФИКАЦИЯ ПО МОДИФИКАЦИЯМ

  • ВСК-17К / ВСК-17-1К — коррозионностойкие дымососы на консистентной смазке, адаптированы к работе с высокоагрессивными средами.
  • ВСК-17МК / ВСК-17-1МК — модернизированные исполнения с улучшенной конструкцией подшипникового узла и повышенной износостойкостью.
  • ВСК-17М / ВСК-17-1М — усовершенствованные по аэродинамике вентиляторы с оптимизированной формой лопаток и увеличенным ресурсом.
  • Базовые модели ВСК-17 / ВСК-17-1 — универсальные решения для стандартных условий производства агрохимикатов.

Вентиляторы и дымососы специального назначения

Вентиляторы и дымососы специального назначения

Вентиляторы и дымососы специального назначения

Вентиляторы и дымососы специального назначения

Вентиляторы и дымососы специального назначения

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Вентиляторы предназначены для работы в условиях высокой химической агрессии, в непрерывном или циклическом режиме. При проектировании учтены параметры:

  • устойчивость к агрессивным газам,
  • стабильность параметров давления и производительности,
  • низкий уровень вибраций при длительной эксплуатации.

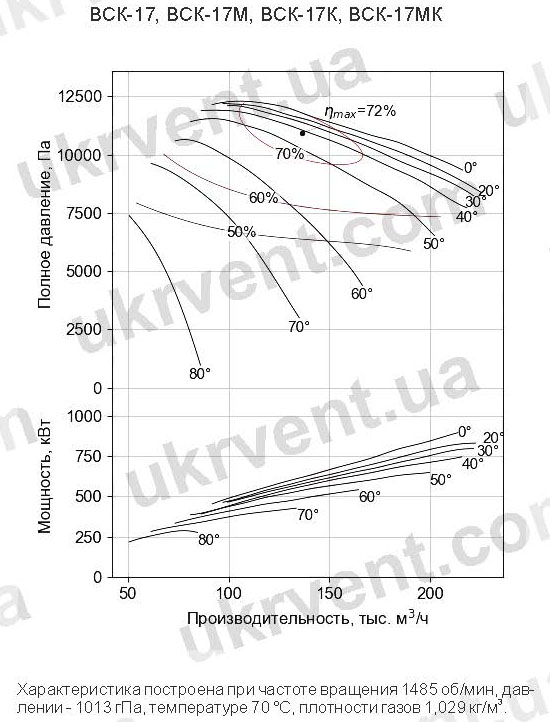

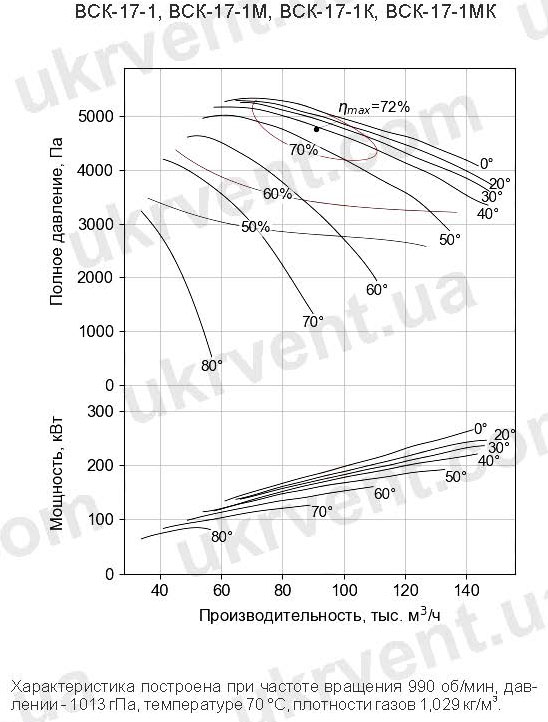

Аэродинамические характеристики

  • Вентиляторы ВСК-17
  • Вентиляторы ВСК-17

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВСК

  • Коррозионная защита для агрессивных сред;
  • Высокий ресурс при минимальных затратах на обслуживание;
  • Унификация узлов и агрегатов между модификациями;
  • Соответствие требованиям промышленной безопасности и ГОСТ.

Укрвентсистемы — машиностроительное предприятие полного цикла, осуществляющее проектирование, изготовление, испытание и поставку промышленных вентиляторов.

Вентиляторы ВСК-17, ВСК-17К, ВСК-17МК, ВСК-17М, ВСК-17-1К, ВСК-17-1, ВСК-17-1МК, ВСК-17-1М всех модификаций — это надежные агрегаты специального назначения, при организации вытяжной вентиляции в агрессивных технологических условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСК-17, ВСК-17К, ВСК-17МК, ВСК-17М, ВСК-17-1К, ВСК-17-1, ВСК-17-1МК, ВСК-17-1М

 ВСК-17К, ВСК-17ВСК-17МК, ВСК-17МВСК-17-1К, ВСК-17-1ВСК-17-1МК, ВСК-17-1М
Температура среды, °С70707070
Производительность, Q, тыс. м31361369191
Полное давление, Pv, Па107801078047004700
Полное давление, Pv, кгс/м210991099479479
Максимальный КПД, nmax, %72727272
Максимальная температура среды, °С100100100100
Частота вращения n, об/мин1500150010001000
Масса, кг7170465071704650

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВСК-17*

Исполнение 4

дымосос ДН чертежи и размеры

Группа присоединительных размеров, мм

Тип машиныРазворот, φск°aa1bb1dd1nn1ss1
ВСК-17К90680800102011361235132524241919
ВСК-17-IК90680800102011361235132524241919

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машиныРазворот, φск°BB1DHH1H2H3LL1
ВСК-17К903190119017002670112015005002800905
ВСК-17-IК903190119017002670112015005002800905

*Размеры даны справочно

Группа установочных размеров, мм

Тип машиныРазворот, φск°cc1c2c3c4c5n2n3ff1
ВСК-17К90510125013801280 11601160
ВСК-17-IК9050012501380128011601160

*Размеры даны справочно



Вентиляторы ВСК-17, ВСК-17-1 и ВСК-16: Назначение и область применения

Вентиляторы ВСК-17, ВСК-17-1 и ВСК-16: Назначение и область применения

Центробежные вентиляторы одностороннего всасывания ВСК-17, ВСК-17-1 и ВСК-16 предназначены для отсоса и перемещения агрессивных невзрывоопасных сред с содержанием до 0,5 г/м3 фтористых соединений, запыленностью до 1 г/м3 и относительной влажностью до 100%.

Вентиляторами комплектуются технологические линии по производству минеральных удобрений. Вентиляторы являются машинами специального назначения и применение их в других технологических установках не допускается.

Технические характеристики вентиляторов ВСК

Техническая характеристика вентиляторов ВСК-17, ВСК-17-1 и ВСК-16 приведена в табл. 1.

Таблица 1.

Технические характеристикиВСК-17ВСК-17-1ВСК-16
Диаметр рабочего колеса, мм170017001600
Момент инерции ротора, кгм2, не более350350350
Частота вращения, об/мин., не более150010001500
Аэродинамические параметры при плотности воздуха на входе в вентилятор 1,029 кг/м3:
производительность, тыс. м313088132
полное давление, даПа12205401010
мощность на валу, кВт615182515
номинальная частота вращения, об/мB8н14809801480
максимальный КПД, %727272
Габаритные размеры при φ=90° (без электродвигателя), мм, не более:
длина (вдоль вала)446544654465
ширина319031903190
высота267026702670
Масса (без электродвигателя), т, не более6.987.016.93

Вентиляторы ВСК – Исполнение

Вентиляторы ВСК могут работать в помещениях и на открытом воздухе (климатическое исполнение У, категория размещения 1, ГОСТ 15150-69). Пуск вентиляторов разрешается при температуре в улитке не ниже -30° С; максимально допустимая температура на входе в вентиляторы не должна превышать +100° С.

Учитывая высокую агрессивность перемещаемой среды, рабочие колеса, улитки, осевые направляющие аппараты и всасывающие патрубки вентиляторов, непосредственно соприкасающиеся с этой средой, изготовляются из стали 06ХН28МДТ (сплав марки ЭИ-943, ГОСТ 5632-72); все остальные узлы и детали изготовляются из углеродистой стали (ГОСТ 380-71) и чугуна (ГОСТ 1412-79). Рабочее колесо вентилятора ВСК-17 изготовляется из сплава марки ХН65МВ (ГОСТ 5632-72).

Конструкция вентиляторов ВСК

Основными узлами вентиляторов являются:

  • рабочее колесо,
  • хоровая часть,
  • улитка,
  • всасывающий патрубок,
  • осевой направляющий аппарат
  • рама ходовой части

Рабочие колеса вентиляторов состоят из крыльчатки и ступицы. Крыльчатка представляет собой сварно-клепаную конструкцию, состоящую из 24 листовых радикально оканчивающихся лопаток, расположенных между несущим и покрывающим коническим дисками. Несущий диск для придания ему необходимой прочности изготовляется составным из основного и усилительного дисков, соединенных заклепками. Рабочие лопатки и покрывающий диск – штампованные. Покрывающий диск имеет на внутренней поверхности воротника расточку.

Ступица из специального литья прикрепляется к несущему диску крыльчатки заклепками. В теле ступицы высверливаются два несквозных радиальных отверстия с резьбой и выточка в переднем торце (со стороны входа в рабочее колесо).

Крыльчатка в сборе со ступицей крепится на валу ходовой части с помощью шпонки и специальной гайки, наворачиваемой на конец вала. Отвинчивание гайки в процессе эксплуатации вентиляторов предупреждается применением стопорной планки, прикрепленной к ступице болтами. Защита конца вала ходовой части от прямого воздействия перемещаемой агрессивной среды обеспечивается формой гайки, выполненной в виде стакана с внутренней резьбой (“глухая” гайка), а также применением резиновой прокладки, которая закладывается в выточку и зажимается между торцами гайки и ступицы.

Рабочие колеса вентиляторов отбалансированы на заводе-изготовителе. Класс точности балансировки 4 (ГОСТ 22061-76).

Ходовая часть состоит из кованого вала; подшипников качения, расположенных в общем корпусе, имеющем горизонтальный разъем; защитной оболочки; уплотнения и упругой втулочно-пальцевой муфты, соединяющей вал машин непосредственно с валом электродвигателя. Защитная оболочка насаживается на шейку вала между рабочим колесом и корпусом ходовой части с целью предохранения последней от прямого воздействия перемещаемой агрессивной среды. Подшипник, расположенный в корпусе со стороны электродвигателя-привода, является опорно-упорным (радиально-упорный сдвоенный шарикоподшипник), с противоположной стороны корпуса – опорным (два радиально-опорных роликоподшипника). Для удобства ремонта предусмотрена возможность демонтажа подшипников в сторону муфты, т. е. без снятия с вала рабочего колеса. Общий корпус, отлитый из чугуна, исключает коробление в процессе эксплуатации и уменьшает вибрацию подшипников.

Система смазки, и водяного охлаждения подшипников, а также эксплуатационного контроля температуры их корпусов аналогичны применяемым в конструкции ходовой части вентиляторов типов ВДН-32Б и ВДН-28. Расход охлаждающей воды в системе водяного охлаждения составляет не более 0,5 м3/ч на вентилятор, температура воды на входе в змеевики не Должна превышать +33°С при давлении не более 4 кгс/см2. Максимально допустимая установившаяся температура корпусов подшипников ходовой части в рабочих условиях не должна превышать +80° С.

Для смазки подшипников ходовой части применяется масло турбинное Тп-30 (ГОСТ 9972-74) или Тп-22С (ТУ 38.101821-74), а также индустриальное И-20А (ГОСТ 20799-75). Ходовая часть является унифицированной для вентиляторов данной серии и рассчитана на восприятие нагрузки от рабочего колеса вентилятора ВСК-17 при частоте его вращения 1500 об/мин.

Улитки вентиляторов – сварные из листовой стали. Для создания необходимой жесткости торцевые стенки улиток усилены оребрением из полос. Улитки вентиляторов имеют по два Смотровых люка, расположенных в нижней части передних торцевых стенок (со стороны осевых направляющих аппаратов) и на обечайках. Наличие указанных смотровых люков обеспечивает возможность технического осмотра проточных частей вентиляторов при кратковременных остановах. Для выема роторов вентиляторов (вала с насаженными рабочим колесом, подшипниками и полумуфтами) на улитках предусмотрены съемные элементы: сектор тыльной торцевой стенки между рабочим колесом и корпусом ходовой части, с приваренной к нему соответствующей частью обечайки. В нижней части обечайки предусмотрено отверстие, через которое осуществляется дренаж конденсата перемещаемой среды. В рабочем состоянии это отверстие закрыто заглушкой, прикрепляемой к обечайкам с помощью болтов (см. узел IV на рис. 1).

Для предотвращения прорыва перемещаемой агрессивной среды в окружающую атмосферу в месте прохода вала ходовой части через тыльную торцевую стенку улиток предусмотрено уплотнение. Уплотнение состоит из основания и корпуса с набивкой (сальника). Сальник позволяет уплотнению “плавать” по внешней поверхности защитной оболочки шейки вала, компенсируя тепловые расширения улитки. Уплотнение в сборе устанавливается на вал ходовой части со стороны рабочего колеса перед посадкой последнего на вал и после монтажа вентилятора на объекте приваривается к основанию уплотнения, которое прикрепляется в процессе монтажа снаружи тыльной торцевой стенки с помощью болтов, заворачиваемых в специальные резьбовые отверстия стенки.

Вентиляторы поставляются потребителю с окончательно приваренными к улиткам двумя штейнами, место расположения которых определяется требуемым разворотом улиток. Кронштейны выполняются сварными из листовой стали и состоят из ребер и опорных плит. Улитки устанавливаются опорными плитами на общую фундаментную раму и прикрепляются к ней с помощью болтовых соединений.

Вентиляторы изготовляются только в одном исполнении – с углом разворота улиток φ=90°С. Отсчет угла φ ведется от горизонтальной плоскости в направлении вращения рабочего колеса, как показано на рис. 1, 2 и 3.

Вентилятор ВСК-17

Вентилятор ВЦК 17

Вентилятор ВСК-17-1

Вентилятор ВСК-17-1

Вентилятор ВСК-16

Вентилятор ВСК-16

Всасывающий патрубок представляет собой конструкцию, состоящую из конфузора, имеющго в меридиональном сечении профиль усеченного конуса с отбортованными фланцами во входном сечении, и уплотнительного кольца, приваренного встык к вершине конуса (в выходном сечении конфузора). Конфузор выполнен штампованием из листовой стали, уплотнительное кольцо – вальцеванием с последующей проточкой. Всасывающий патрубок прикрепляется к передней торцевой стенке фланцевым соединением с помощью болтов с потайными головками (см. узел / на рис. 1). Конструкция всасывающего патрубка и способ его крепления на улитках вентиляторов обеспечивает стабильность в процессе эксплуатации требуемых зазоров (осевого и радиального) между поверхностью выточки, выполненной на уплотнитёльном кольце, и внутренней поверхностью воротника рабочего колеса (см. узел // на рис.1).

Направляющий аппарат ВЦК-17

Регулирование производительности и полного давления, развиваемого вентиляторами, осуществляется осевым направляющим аппаратом (рис. 4), состоящим из сварного цилиндрического корпуса с фланцами и направляющей полосой, по которой перемещается на четырех роликах поворотное кольцо; восьми листовых лопаток, соединенных, с поворотным кольцом рычажной системой, и обтекателя, расположенного на оси корпуса. Обтекатель удерживается в корпусе на четырех спицах. Направляющий аппарат присоединяется к передней торцевой стенке улитки общим с всасывающим патрубком фланцевым соединением с помощью сквозных болтов (см. узел /// на рис. 1). Учитывая высокую агрессивность перемещаемой среды, между присоединительными фланцами направляющего аппарата, всасывающего патрубка и улитки устанавливаются резиновые прокладки, не входящие в поставку завода-изготовителя. Лопатки направляющего аппарата могут синхронно поворачиваться в направлении вращения рабочего колеса от 0 (всасывающее сечение открыто полностью) до – 90°С.

Привод лопаток направляющего аппарата осуществляется от необходимого типоразмера электроисполнительного механизма или вручную. В последнем случае лопатки направляющего аппарата переставляются с шагом угла поворота 10°С. С этой целью в отверстии рычага поворотного кольца предназначенного для присоединения штанги электроисполнительного механизма, устанавливается рукоятка, а удержание лопаток направляющего аппарата в требуемом положении осуществляется фиксатором.

Осевой направляющий аппарат является унифицированным для вентиляторов данной серии. Общая фундаментная рама представляет собой сварную конструкцию из листовой и профильной сталей и служит для монтажа на ней в единый поставочный блок ходовой части с насаженным рабочим колесом. Рама притягивается к общему фундаменту фундаментными болтами.

Расположение фундаментных болтов – см. рис. 1, 2 и рис. 3.

В случае установки вентиляторов на перекрытиях завод-изготовитель оснащает общую фундаментную раму амортизаторами.

Производительность, полное давление, мощность на валу и КПД вентиляторов определяются при различных режимах работы по аэродинамическим характеристикам (рис. 5, 6 и 7).

Аэродинамические характеристики ВЦК-17-1Аэродинамические характеристики Вентилятор ВСК-17

Вентилятор ВСК-16Привод вентиляторов, осуществляется от односкоростных электродвигателей типа ДАЗО4 (табл. 2).

Таблица 2.

Типоразмер вентилятораТип комплектующего электродвигателяУстановленная мощность, кВтНапряжение питающей сети, ВЧастота вращения (синхронная), об/мин
ВСК-17ДАЗО4-450У-4У180060001500
ВСК-17-1ДАЗО4-400Х-6У131560001000
ВСК-16ДАЗО4-450Х-4У163060001500
