Мельничные вентиляторы ВМ-18ДлК, ВМ-18ДлМК и ВМ-18АК — это вентиляторы одностороннего всасывания, разработанное для транспортировки угольной пыли в составе пылевоздушной смеси в топливоподающих системах котельных установок, использующих твёрдое топливо.
Вентиляторы ВМ-18ДлК, ВМ-18ДлМК и ВМ-18АК предназначены для работы в составе мельничных установок, обеспечивая перемещение угольной пыли в системах пылеприготовления с заданными параметрами давления и расхода.
ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температурный режим: допускается эксплуатация при температуре до +80°С и при температуре в корпусе вентилятора не ниже -30°С;
- Климатическое исполнение: У и Т, категория размещения 1 по ГОСТ 15150-69;
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК
Мельничные вентиляторы ВМ-18ДлК, ВМ-18ДлМК и ВМ-18АК имеют модульную конструкцию, обеспечивающую удобство монтажа, технического обслуживания и ремонта.
Основные элементы конструкции:
- Рабочее колесо;
- Корпус (улитка);
- Всасывающий патрубок;
- Рама;
- Ходовая часть.
КЛАССИФИКАЦИЯ И МОДИФИКАЦИИ ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК
В зависимости от технологического назначения и условий эксплуатации, вентиляторы ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК делятся на следующие исполнения:
- «К» — модель с современными подшипниковыми узлами, работающими на консистентной смазке, обеспечивающими надёжную эксплуатацию при высоких температурах;
- «М» — модернизированный;
- «Дл» – укомплектован дополнительными лопатками.
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3 на входе в вентилятор
НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК

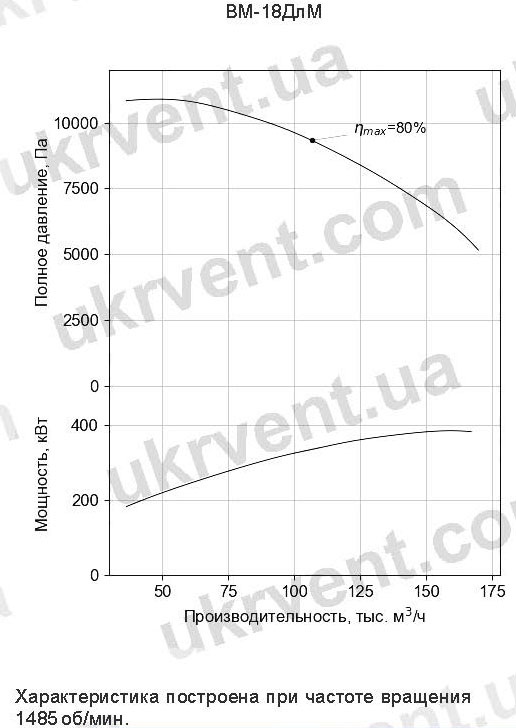

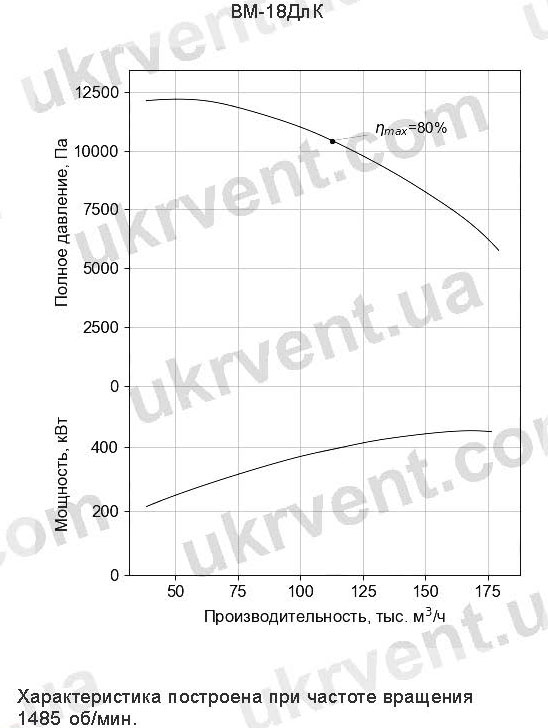

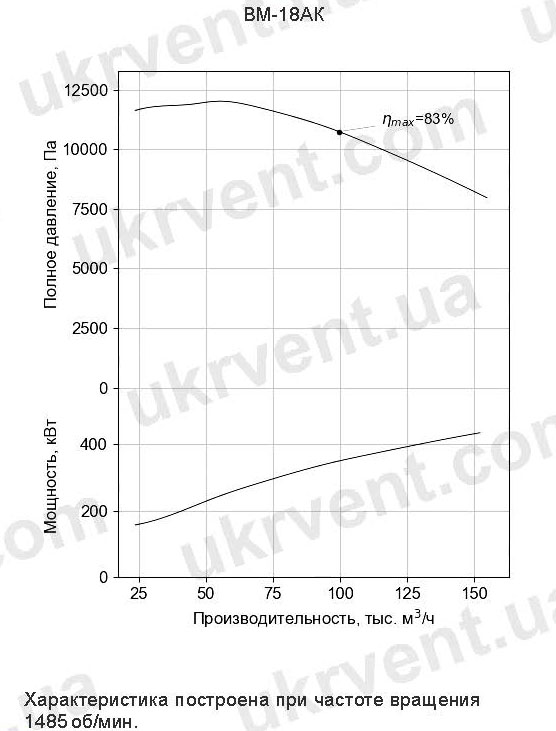

Направление корпуса вентилятора определяется со стороны электродвигателя: вращение правое – если спираль улитки направлена по часовой стрелки, левое – против часовой стрелки.
Мельничные вентиляторы ВМ-18ДлК, ВМ-18ДлМК и ВМ-18АК производства Укрвентсистемы — это технически решение для надёжной, эффективной и долговечной работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК
Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3
Тип вентилятора | ВМ-18ДлК | ВМ-18ДлМК | ВМ-18АК |
Тип лопаток | Назад загнутые | Назад загнутые | Назад загнутые |
Допустимая запыленность, г/м3 | 80 | 80 | 80 |
Производительность, Q, тыс. м3/ч | 110 | 106 | 108 |
Полное давление, Pv, Па | 10800 | 8717 | 10440 |
Полное давление, Pv, кгс/м2 | 1101 | 889 | 1064 |
Максимальный КПД, ηmax, % | 80 | 80 | 82 |
Частота вращения n, об/мин | 1500 | 1500 | 1500 |
Масса, кг | 4790 | 4698 | 3813 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-18ДлК и ВМ-18ДлМК, ВМ-18АК *
Исполнение 2
Группа присоединительных размеров, мм
Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
ВМ-18ДлК | 45 | 540 | 660 | 900 | 1020 | 1170 | 1280 | 20 | 24 | 24 | 19 |
60 | 540 | 660 | 900 | 1020 | 1170 | 1280 | 20 | 24 | 24 | 19 | |
90 | 540 | 660 | 900 | 1020 | 1170 | 1280 | 20 | 24 | 24 | 19 | |
150 | 540 | 660 | 900 | 1020 | 1170 | 1280 | 20 | 24 | 24 | 19 | |
ВМ-18ДлМК | 90 | 540 | 660 | 900 | 1020 | 1170 | 1280 | 20 | 24 | 24 | 19 |
ВМ-18АК | 30 | 555 | 640 | 976 | 1057 | 1160 | 1230 | 24 | 24 | 18 | 18 |
60 | 555 | 640 | 976 | 1057 | 1160 | 1230 | 24 | 24 | 18 | 18 | |
90 | 555 | 640 | 976 | 1057 | 1160 | 1230 | 24 | 24 | 18 | 18 | |
150 | 555 | 640 | 976 | 1057 | 1160 | 1230 | 24 | 24 | 18 | 18 |
Группа габаритных размеров, мм
Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
ВМ-18ДлК | 45 | 3130 | 1170 | 1800 | 2760 | 1100 | 880 | 630 | 2480 | 402 |
60 | 3130 | 1170 | 1800 | 2760 | 1100 | 795 | 630 | 2480 | 402 | |
90 | 3130 | 1170 | 1800 | 2760 | 1100 | 1128 | 630 | 2480 | 402 | |
150 | 3130 | 1170 | 1800 | 2760 | 1100 | 780 | 630 | 2480 | 402 | |
ВМ-18ДлМК | 90 | 3140 | 1170 | 1710 | 2760 | 1100 | 1128 | 630 | 2480 | 402 |
ВМ-18АК | 30 | 3135 | 1121 | 1800 | 2617 | 1110 | 1200 | 700 | 2337 | 501 |
60 | 3135 | 1121 | 1800 | 2617 | 1110 | 1200 | 700 | 2337 | 501 | |
90 | 3135 | 1121 | 1800 | 2617 | 1110 | 1200 | 700 | 2337 | 501 | |
150 | 3135 | 1121 | 1800 | 2617 | 1110 | 1130 | 700 | 2337 | 501 |
Группа установочных размеров, мм
Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
ВМ-18ДлК | 45 | 400 | 400 | 525 | 920 | 1620 | 1325 | 1050 |
60 | 400 | 400 | 525 | 920 | 1610 | 1340 | 1050 | |
90 | 400 | 400 | 525 | 920 | 1230 | 985 | 1050 | |
150 | 400 | 400 | 525 | 920 | 1405 | 1140 | 1050 | |
ВМ-18ДлМК | 90 | 400 | 400 | 525 | 920 | 1230 | 985 | 1050 |
ВМ-18АК | 30 | 390 | 390 | 441 | 830 | 1490 | 1150 | 1250 |
60 | 390 | 390 | 441 | 830 | 1340 | 1080 | 1250 | |
90 | 390 | 390 | 441 | 830 | 1220 | 990 | 1250 | |
150 | 390 | 390 | 441 | 830 | 1140 | 880 | 1250 |
*Размеры даны справочно
Вентиляторы мельничные ВМ-18А
Вентиляторы мельничные ВМ-18А
Вентиляторный завод «Укрвентсистемы» выпускаетцентробежные мельничные вентиляторы одностороннего всасывания ВМ-18А. Назначение и область применения вентиляторов мельничных ВМ-18А. Центробежные вентиляторы одностороннего всасывания ВМ-18А предназначены для пневматической транспортировки различных аэросмесей.
Мельничными вентиляторами ВМ-18А комплектуются технологические линии по производству металла на предприятиях черной и цветной металлургии, а также системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых невзрывоопасных топлив в барабанно-шаровых мельницах.
Допускается работа вентиляторов ВМ при запыленности перемещаемой аэросмеси твердыми частицами не более 80 г/м3, не отличающимися по абразивности и склонности к налипанию на лопатки рабочих колес от частиц угольной пыли.
Применение вентиляторов ВМ-18А в технологических линиях других отраслей народного хозяйства подлежит специальному согласованию. Вентиляторы ВМ-18А могут эксплуатироваться в помещениях и на открытом воздухе (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69).
Пуск вентиляторов ВМ разрешается при температуре в улитке не ниже -30°С; максимально допустимая температура перемещаемой аэросмеси на входе в вентиляторы не должна превышать + 70° С. При выборе мельничного вентилятора можно руководствоваться основными техническими данными, приведенными в таблице 1.
Таблица 1.Техническая характеристика вентиляторов ВМ-18А
Характеристика | ВМ-18А |
Диаметр рабочего колеса, мм | 1800 |
Маховый момент ротора, кгс∙м2 | 1035 |
Частота вращения, об/мин | 1500 |
Аэродинамические параметры при плотности перемещаемой среды на входе в вентилятор 1,029 кг/м3 | |
Производительность 103 м3/ч | 108 |
Полное давление, даПа | 1065 |
Мощность на валу, кВт | 382 |
Номинальная частота вращения, об/мин | 1480 |
Максимальный КПД % | 82 |
Габаритные размеры при ψ=90° (без электродвигателя), мм | |
длина | 2552 |
ширина | 3135 |
высота | 2617 |
Масса (без электро- двигателя), т | 3,81 |
Краткое описание конструкции центробежного мельничного вентилятора одностороннего всасывания ВМ-18А при φ=90° правый (Рис 1).
Рис.1 Конструкция вентилятора мельничного ВМ-18А
Основными узлами вентиляторов мельничных ВМ ( Рис.1) являются:
- I- узел уплотнения
- II- узел входа в рабочее колесо
- 1-ходовая часть,
- 2- улитка,
- 3-рабочее колесо вентилятора,
- 4-входной патрубок
- 5-опорные конштейны
- 6-конфузор
- 7-уплотнительное кольцо
- 8-рама ходовой части
Рабочее колесо вентилятора ВМ-18А, изготовляемого Вентиляторный завод “Укрвентсистемы “, состоит из крыльчатки и ступицы.
Крыльчатка вентилятора представляет собой сварную конструкцию, состоящую из 10 листовых загнутых назад рабочих лопаток, расположенных между основным и коническим покрывающим дисками. Рабочие лопатки крыльчатки и покрывающий диск – штампованные.
Ступица из стального литья прикрепляется к основному диску крыльчатки с помощью сварки. Крыльчатка в сборе со ступицей крепится на валу ходовой части с помощью шпонки, стопорной шайбы и гайки, наворачиваемой на конец вала.
Вентиляторный завод “Укрвентсистемы” производит статическую и динамическую балансировку рабочих колес мельничных вентиляторов ВМ-18А . При этом класс точности балансировки 4, согласно ГОСТ 22061-76 .
Ходовые части вентиляторов состоят из кованых валов, подшипников качения, расположенных в общих корпусах, имеющих горизонтальный разъем, и упругих втулочно-пальцевых муфт, соединяющих вал машин непосредственно с валом электродвигателей. Подшипник, расположенный со стороны электродвигателя, является опорно-упорным (радиально-упорный сдвоенный шарикоподшипник), с противоположной стороны – опорным (радиально-опорные роликоподшипники). Для удобства ремонта предусмотрена возможность демонтажа подшипников в сторону муфты, т. е. без снятия с вала рабочего колеса. Общие корпуса, отлитые из чугуна, исключают коробление в процессе эксплуатации и уменьшают вибрацию.
Системы смазки и водяного охлаждения подшипников, а также эксплуатационного контроля температуры их корпусов аналогичны применяемым в конструкции ходовых частей, рассмотренных в разделе “Тягодутьевые аппараты Дымососы ДН-17 и ДН-15”. Для вентиляторов ВМ-18А , расход воды в системе водяного охлаждения должен составлять не менее 0,7 м3/ч. Температура воды на входе в змеевик не должна превышать +25°С. Максимально допустимая установившаяся температура корпусов подшипников ходовых частей в рабочих условиях не должна превышать +70°С. Улитки вентиляторов ВМ-18А, Вентиляторный завод “Укрвентсистемы ” изготавливает сварными из листовой и профильной стали.
Для обеспечения необходимой жесткости торцевые стенки улиток усиливаются оребрением полос. Для выема ротора на улитках вентиляторов ВМ-18А предусмотрены съемные части, место расположения которых определяется углом разворота улитки (см. рис 1)
Для предотвращеня прорыва перемещаемой аэросмеси в окружающую атмосферу в месте прохода вала ходовой части через торцевую стенку улиток вентиляторов, расположенную между рабочим колесом лесом и корпусом подшпнинков, предусмотрнено уплотнение. Конструктивно уплотнение выполнено в виде плавающего сальника с набивкой из асбестового шнура типа АПР (ГОСТ 5182-77), компенсирующего тепловые расширения улиток.
Вентиляторы ВМ-18А поставляются с окончательно приваренными к обечайке и торцевым стенкам улиток четырьмя опорными кронштейнами, место расположения которых определяется требуемым разворотом улиток машин. Вентиляторный завод “Укрвентсистемы” выпускает: вентиляторы ВМ-18А с углом разворота улитки φ= 60°, 90°, 150°.
Всасывающий патрубок вентиляторов ВМ-18А состоит из конфузора, имеющего в меридиональном сечении профиль усечённого конуса и уплотнительного кольца. Конфузор свальцован из листовой стали и имеет два фланца – во входном сечении (для присоединения к тракту всасывания) и в промежуточном (для присоединения конфузора к передней торцевой стенке улитки); уплотнительное кольцо, выполненное точением, приваривается встык к кромке в выходном сечении конфузора. Всасывающий патрубок в сборе присоединяется к улитке с помощью болтов, для чего в торцевых стенках улиток предусмотрены резьбовые отверстия.
В процессе эксплуатации, конструкция всасывающего патрубка вентилятора ВМ-18А обеспечивает стабильность требуемых осевого и радиального зазоров, между внешней поверхностью выточки уплотнительного кольца и внутренней поверхностью воротника. Стабильность указанных зазоров в процессе эксплуатации машин данного типа (с листовыми лопатками рабочих колес) обеспечивает получение номинальных аэродинамических параметров вентиляторов.
Вентиляторы ВМне имеют специальных органов регулирования производительности и развиваемого полного давления. При необходимости регулирования машин потребитель изготовляет и устанавливает в тракте шиберное устройство (заслонку). Заслонку желательно иметь на всасывающем участке тракта.
Рама ходовой части вентилятора ВМ-18А представляет собой сварную конструкцию из листовой и профильной стали. Корпус ходовой части и ограждение муфты монтируются на раме с помощью болтов; рама притягивается к общему фундаменту фундаментными болтами.
План расположения фундаментных болтов вентилятора ВМ-18А приведен на рис 2. Рис.2 План расположения фундаментных болтов вентилятора ВМ-18А
Производительность вентиляторов, полное давление, мощность на валу вентиляторов, КПД вентиляторов определяются при различных режимах работы по аэродинамическим характеристикам.
Аэродинамические характеристики вентилятора ВМ-18А (рис.3)
Привод вентиляторов осуществляется от электродвигателей различного типа (табл.2).
Таблица 2
Обозначение вентилятора | Тип комплектующего электродвигателя | Установленная мощность, кВт | Напряжение питающей сети, В | Частота вращения, об/мин |
ВМ-18А | ДАЗО -400У-4У1 | 500 | 6000 | 1500 |
АО3 -400М-4У3 | 400 | 6000 | 1500 |
В комплект поставки вентиляторов ВМ-18А входят сборочные единицы и изделия:
- ходовая часть с рабочим колесом и рамой
- улитка с входным патрубком
- электродвигатель привод
