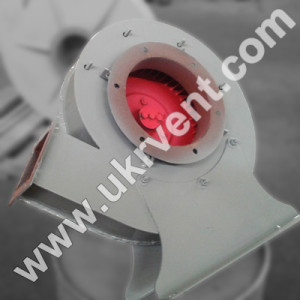

Вентилятор высокого давления Ц10-28-2,5 Вентилятор высокого давления ВР 196-32.1 №2,5

Фотографии ВЦ 10-28  Опросный лист   Каталог ВЦ 10-28  Прайс-лист



ВЦ 10-28-2,5 вентиляторы цетробежные высокого давления ВР 196-32.1-2,5 вентиляторы радиальные высокого давления

ВЦ 10 28 центробежный вентилятор, Вентилятор ВЦ 10 28, Вентилятор высокого давления ВЦ 10 28, Цена, Купить, Укрвентсистемы Украина Харьков

Структура условного обозначения вентилятора центробежного радиального ВЦ 10-28

ВЦ 10-28 аэродинамические характеристики, рабочие характеристики вентилятора центробежного ВЦ 10-28 производство Укрвентсистемы

Технические характеристики вентилятора ВЦ 10 28 центробежного радиального высокого давления производство Укрвентсистемы

Вентилятор ВЦ 10 28, ВЦ 10 28 центробежный вентилятор, Вентилятор высокого давления ВЦ 10 28, Цена, Купить, Укрвентсистемы Украина Харьков

Вентилятор ВЦ 10 28, ВЦ 10 28 центробежный вентилятор, Вентилятор высокого давления ВЦ 10 28, Цена, Купить, Укрвентсистемы Украина Харьков

ВЦ 10-28 монтаж демонтаж вентилятора высокого давления радиального ВЦ 10-28 Украина Харьков Укрвентсистемы

Гибкие вставки для вентилятора радиального ВЦ 10-28 производство Укрвентсистемы Украина Харьков

Вентилятор высокого давления ВЦ 10-28 2,5 радиальный, центробежный, габаритные и присоединительные размеры, аэродинамические характеристики чертеж, цена, купить

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЦ 10-28 2,5 (ВР196-32.1):

Вентиляторы ВР194-30 2,5 (ВЦ 10-28 2,5) применяются в стационарных системах кондиционирования и вентиляции воздуха производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЦ 10-28 2,5 (ВР196-32.1):

  • Центробежные вентиляторы высокого давления ВР194-30 2,5 (ВЦ 10-28 2,5) предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до +80 С°, не содержащих липких веществ, волокнистых материалов;
  • Содержание пыли и других твердых примесей не более 100 мг/м3;
  • Вентиляторы применяются в условиях умеренного (У) климата 3-й категории размещения и тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЦ 10-28 2,5 (ВР196-32.1):

  • Исполнение 1-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении, из разнородных металлов по ДНАОП 0.00-1.18-98;
  • Вентиляторы радиальные изготавливают правого и левого вращения (см. схемы установки разворотов корпуса);
  • Температура перемещаемой среды до 200оС (по спецзаказу).

ОБЩИЕ СВЕДЕНИЯ ВЦ 10-28 2,5(ВР196-32.1):

  • Вентилятор радиальный высокого давления;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с вперед загнутыми лопатками в количестве 48 шт;
  • Корпус спиральный поворотный.

МОНТАЖ ВЕНТИЛЯТОРА ВЦ 10-28 2,5 (ВР196-32.1):

  • Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
  • Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору;
  • Вентиляторы поставляются заказчику в собранном виде, на опорах и комплектно с электродвигателем.

ДЕМОНТАЖ ВЕНТИЛЯТОРА ВЦ 10-28 2,5 (ВР196-32.1):

  • Для осмотра проточной части вентилятора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем рабочего колеса осуществляется через отверстие в стенке корпуса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 10-28 2,5 ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20оС И БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

ОбозначениеМощность двигателя, кВтСинхронная частота вращения, об/минЧастота вращения рабочего колеса, об/минПроизводительность, 103м3Полное давление, ПаМасса без двигателя, кг ±5%Масса c двигателем, кг ±5%
при max КПДв рабочей зонепри max КПДв рабочей зоне
ВЦ10-28-2,50,55300028200,750,28-0,7515551197-15551420,7
ВЦ 10 28 2.50,75300028200,850,28-1,0215861197-15831422,7
ВЦ 10-28 2,51,1300028200,850,28-1,0515861197-15831425
ВЦ 10 28 2.51,5300028200,850,28-1,0515861197-15831427

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 10-28 2,5

ОбозначениеЧастота вращения рабочего колеса, об/минСуммарный уровень звуковой мощности, дБ, не болееОктавные уровни звуковой мощности,дБ, не более,в полосах среднегеометрических частот, Гц
631252505001000200040008000
ВЦ10-28-2,53000917881898280787061

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 10-28 2,5

ОбозначениеДлина съемного газопровода L (не менее), ммМасса съемных частей, кг ±5%Моментинерции ходовой части, кг·м2Площадь изоляции корпуса, м2±5%
КорпусКолесо рабочееОпоры
ВЦ10-28-2.52007,53,52,10,0230,3

Вентиляторы цетробежные высокого давления промышленные ВЦ 10-28-2,5, которые после изменения ГОСТ-5976 обозначаются: вентиляторы радиальные ВР 196-32.1-2,5, на данный момент выпускаются по 1 конструктивному исполнению.

При таком исполнении рабочее колесо вентилятора находится на валу двигателя.

Вентиляторы центобежные высокого давления промышленные Ц10-28-2,5, или вентиляторы радиальные ВР196-32.1-2,5, выпускаются общепромышленного назначения – из углеродистой стали обыкновенного качества ТУ У 29.2-25185354-001-2002.

Промышленные вентиляторы высокого давления ВЦ 10-28-2,5, или вентиляторы радиальныеВР 196-32.1-2,5, изготавливаются взрывозащищенные из разнородных металлов по 1 конструктивному исполнению ТУ У 29.2-25185354-003-2003.

Вентиляторный завод «Укрвентсистемы» предлагает ознакомиться со следующим представителем вентиляторов Ц 10-28 вентилятором ВР196-32.1-3,15 взамен Ц 10-28-3,15

Конструкция и Габаритные размеры вентиляторов ВЦ 10-28-2,5 (ВР 196-32.1-2,5)
