ЦЕНТРОБЕЖНЫЕ ДЫМОСОСЫ ДН-09 И ДН-09П ОТ УКРВЕНТСИСТЕМЫ: НАДЕЖНОЕ РЕШЕНИЕ ДЛЯ ПРОМЫШЛЕННЫХ КОТЛОВ

Центробежные дымососы одностороннего всасывания ДН-09 и ДН-09П производства Укрвентсистемы представляют собой высокоэффективное оборудование, предназначенное для отвода дымовых газов из топок стационарных паровых котлов. Эти промышленные дымососы оптимальны для работы с газовыми средами, имеющими остаточную запыленность не более 2 г/м³, при температуре перемещаемых продуктов до +250 °C. Широкая область применения и высокая производительность делают их идеальными для котельных агрегатов и технологических установок, не требующих взрывозащищенности.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСОВ ДН-09 И ДН-09П

Дымососы типа ДН-09 и ДН-09П предназначены для перемещения неагрессивных газов в системах вентиляции и аспирации. Благодаря устойчивости к запыленности до 2 г/м³, высокой термостойкости и прочной конструкции, дымососы эффективно применяются в паровых и водогрейных котельных, а также в промышленных установках различного назначения. Оборудование сертифицировано для эксплуатации в условиях умеренного и тропического климата (категории размещения 1 и 2 по ГОСТ 15150), при условии защиты от атмосферных осадков.

ТЕХНИЧЕСКОЕ ИСПОЛНЕНИЕ И КОНСТРУКЦИЯ

Центробежные дымососы ДН-09 и ДН-09П выпускаются в двух вариантах конструктивного исполнения:

• Исполнение 1 (схема 1) — рабочее колесо монтируется напрямую на вал электродвигателя. Допустимая температура перемещаемого газа — до 200 °C.
• Исполнение 3 (схема 3) — рабочее колесо устанавливается на промежуточный вал, соединённый через муфту с двигателем. Промежуточный вал опирается на узлы с подшипниками SNR, обеспечивающими долговечность и точность. Эта схема используется для газов температурой от 200 до 400 °C и требует строгого соблюдения соосности валов.

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ

Рабочее колесо: сварное, 16 лопаток загнуты назад. Ступица с вентиляционными отверстиями частично охлаждает двигатель. Используются утолщённые металлические заготовки с теплостойкой краской, повышающей стойкость к деформации.

• Спиральный корпус: предназначен для эффективного отвода газа и преобразования динамического давления в статическое. Обеспечивает направленное движение потока.
• Станина: прочная сварная конструкция с отверстиями для надежного крепления на фундаменте.
• Направляющий аппарат: формирует упорядоченный поток воздуха, что повышает общий КПД системы.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И РАЗВОРОТ КОРПУСА

Дымососы ДН-09 и ДН-09П выпускаются с левым и правым вращением. Направление вращения определяется со стороны электродвигателя. Если спираль корпуса направлена по часовой стрелке — вращение правое; против часовой — левое. Угол поворота улитки может быть задан с шагом 15° в диапазоне от 0° до 270°, что облегчает встраивание в существующие схемы воздуховодов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ДН 09 И ДН 09П

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м3 на входе в дымосос

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-09 И ДН-09П

Графики (приведены ниже) наглядно демонстрируют оптимальные режимы работы дымососов и подтверждают высокую эффективность оборудования при штатной нагрузке.

Аэродинамическая характеристика ДН-09 при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос. (Сдесь я поставлю картинку график) Характеристика построена при частоте вращения 1485 об/мин

Аэродинамическая характеристика ДН-09П при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос (Сдесь я поставлю картинку график) Характеристика построена при частоте вращения 1485 об/мин

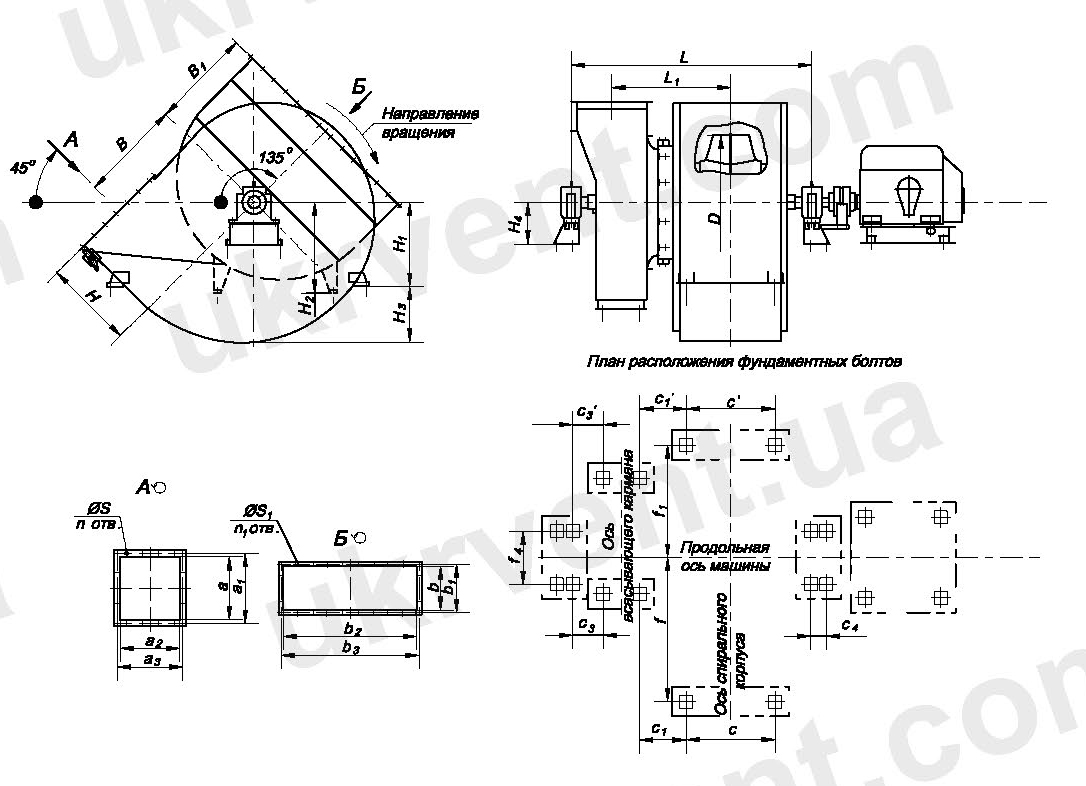

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ДН-09 И ДН-09П

Промышленные дымососы ДН-09 и ДН-09П обладают унифицированными присоединительными размерами, что обеспечивает легкость монтажа и заменяемость. Основные размеры даны в таблице:

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-09 И ДН-09П ОТ УКРВЕНТСИСТЕМЫ

• Надежная конструкция, устойчивость к температуре до 400 °C (исполнение 3)
• Применение усиленных металлов и теплостойких покрытий
• Высокая эффективность — КПД до 80%
• Универсальность установки: 18 вариантов поворота корпуса
• Доступные запчасти и сервисная поддержка
• Соответствие ГОСТ, сертификация для промышленного применения

Центробежные дымососы ДН-09 и ДН-09П — это надежные, высокоэффективные агрегаты, спроектированные для бесперебойной работы в самых требовательных условиях. Производство по стандартам машиностроения, прочная конструкция и точные аэродинамические расчеты делают их оптимальным выбором для предприятий, стремящихся к эффективной и безопасной эксплуатации котельного и технологического оборудования. Закажите промышленный дымосос ДН-09 или ДН-09П от Укрвентсистемы — и убедитесь в высоком качестве отечественного машиностроения.
