Циклон ЦН-11 одиночного и группового исполнения

Циклоны ЦН-11 производства Укрвентсистемы — это промышленное оборудование для инерционной сухой очистки газов от твёрдых невзрывоопасных частиц. Циклон ЦН-11 применяется в условиях высокой запылённости, абразивности среды и температур до 400 °С. Он широко используется в металлургии, энергетике, химической, строительной, нефтяной и машиностроительной отраслях.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ УНИВЕРСАЛЬНОГО ЦИКЛОНА ЦН-11

Циклоны изготавливают одиночного исполнения или группового, которые компонуются в группу из 2, 4, 6, 8 штук одинакового диаметра.

Циклоны изготавливаются с камерой очищенного газа в виде улитки (У) или сборника (С).

Циклоны могут выполняться как для «правого» вращения газового потока, так и для левого вращения. «Правым» принято называть вращение газового потока в циклоне по часовой стрелке, если смотреть со стороны выхлопной трубы; «левым» – вращение против часовой стрелки.

В зависимости от компоновочных решений циклоны поставляются с цилиндрическим (Ц) или пирамидальным (П) бункерами (с цилиндрическими бункерами аппараты поставляются с количеством циклонов от 1 до 4 и с max объёмом бункера, с пирамидальными – от 1 до 8 и с min объёмом бункера).

Циклоны в стандартном исполнении изготавливаются, Укрвентсистемы, из углеродистой стали обыкновенного качества с толщиной металла от 2мм до 8мм. При работе циклонов в условиях воздействия агрессивных (абразивных) сред(пылей) для изготовления могут быть использованы нержавеющие стали и большие толщины металла.

Выбор толщины металла должен обеспечивать:

• прочность конструкции при избыточном давлении или разряжении;
• определённый срок службы циклона при абразивном износе;
• определённый срок службы циклона при коррозии металла на открытом воздухе;
• возможность удаления налипшего слоя пыли, без механической деформации поверхности циклона. В случае деформации цилиндрических или конусных частей может нарушится устойчивость (эффективность) работы циклона.

Чем толщина листа металла больше, тем срок эксплуатации циклона дольше.

ЦН-11 ЦИКЛОН УНИВЕРСАЛЬНЫЙ ОСНОВНОЕ НАЗНАЧЕНИЕ

Циклоны типа ЦН-11/МЧ предназначены для сухой очистки газов от невзрывоопасной пыли.

Циклоны ЦН-11/МЧ применяют для улавливания:

• газов от пыли при технологических процессах сушки, обжига, агломерации сжигания топлива и др.;
• золы из дымовых газов котельных установок;
• зернистого катализатора в процессах каталитического крекинга;
• пыли, удаляемой после помола;
• зернистых и пылевидных продуктов, перемещающихся пневмотранспортом;
• пыли, уносимой из аппаратов, в которых протекают процессы со взвешенными в газах частицами;
• пыли, выбрасываемой вентиляционными установками;
• пыли, в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной и машиностроительной, промышленности строительных материалов, энергетики и др.

ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦН-11/МЧ

Циклон ЦН-11/МЧ представляет собой инерционный пылеуловитель, в котором выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе циклона.

Запыленный воздух входит в циклон через патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Часть этого потока, в котором сконцентрованы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылевой бункер, где происходит осаждение и накопление пылевых частиц.

В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОНА ЦН-11

• Максимальное давление 500 кгс/м² (5 кПа).
• В циклоне не должна происходить конденсация паров воды. Во избежание конденсации водяных паров из очищаемых газов, температура очищенного газа на выходе должна быть выше точки росы не менее чем на 10-25^оС.
• Для обеспечения эффективной очистки должна быть организована герметичность системы.
• Циклоны устанавливаются как на всасывающих, так и на нагнетательных трактах системы газоходов.
• При очистки абразивной пыли циклон рекомендуется устанавливать перед вентилятором для минимизации износа вентилятора.
• Давление газов, поступающих на очистку и их температура могут быть любыми при условии обеспечения необходимой прочности и герметичности аппарата. В стандартном исполнении температура очищаемого газа должна быть не более 400^оС.
• Установка циклонов производится вертикально, так, чтобы пылевыпускное отверстие бункера было обращено вниз.
• Своевременная выгрузка пыли из бункера циклона, во избежания ухудшения работы циклона и выноса пыли из бункера.
• Рекомендуемые скорости работы циклона ( в цилиндрической части): при абразивной пыли 2-2,5 м/с; при не абразивной пыли 2-6 м/с.
• Для наиболее эффективной работы циклона, пульсирующие изменения в расходе воздуха не должны превышать 10%.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1У С УЛИТКОЙ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1УЦ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-2УП ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-2УЦ ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-2СП ИЗ 2-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-4УП ИЗ 4-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-4УЦ ИЗ 4-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-4СП ИЗ 4-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-6УП ИЗ 6-и ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-6СП ИЗ 6-и ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ -8УП ИЗ 8-и ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-8СП ИЗ 8-и ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

МОНТАЖ И ОБСЛУЖИВАНИЕ ЦИКЛОНА ЦН-11/МЧ

Циклон поставляется в собранном виде.

Монтаж циклона должен обеспечивать свободный доступ к месту его обслуживанию во время эксплуатации.

Монтаж одиночных и групповых циклонов производится вертикально, так, чтобы пылевыпускное отверстие было обращено вниз.

При установки циклона на улице, предусмотреть жёсткость крепления циклона, которое компенсирует парусность конструкции при воздействии ветра.

Одиночные и групповые циклоны устанавливаются как на всасывающих, так и на нагнетательных трактах системы газоходов. Для очистки газов от абразивной пыли, вызывающей износ вентиляторов, циклоны следует устанавливать перед вентиляторами. Давление газов, поступающих на очистку и их температура могут быть любыми при условии обеспечения необходимой изоляции, рационального выбора толщины, материала изготовления и организации герметичности аппарата.

При проектировании подводящих газоходов к циклонам следует обеспечить равномерное распределение газопылевого потока на входе в циклон, за счет выполнения прямолинейных участков непосредственно перед входным патрубком.

Для технического осмотра предусмотреть съёмные части воздуховода для очистки от отложений пыли во входном патрубке, которые приводят к ухудшению параметров очистки и усугубляет процесс коррозии металла циклона. Так же в улитках, нижней части конуса циклона и бункера предусмотрены люки обслуживания, для проверки состояния стенок и очистки от отложений.

При выборе циклонов необходимо предусматривать тепловую изоляцию наружных поверхностей во избежание конденсации водяных паров из очищаемых газов. Конденсация водяных паров может вызывать замазывание циклонов мокрой пылью и вывести установку из строя. Чтобы избежать этого, температуру газов, поступающих в циклон, необходимо поддерживать выше точки росы и температура стенки аппарата под изоляцией должна быть выше точки росы. Кроме того, тепловая изоляция служит для предохранения от ожогов при случайных прикосновениях к аппарату. Температура наружной поверхности, согласно правилам техники безопасности, допускается обычно не выше 45 ^оС.

Пуск производится после тщательного осмотра, в процессе которого проверяется отсутствие посторонних предметов в подводящем коллекторе и бункере, чистота внутренних поверхностей, надежность работы пылевых затворов, герметичность люка. Как правило, перед пуском имеющаяся в бункере пыль должна быть выпущена.

После пуска произвести проверку герметичности системы, в случае если:

Уменьшение гидравлического сопротивления с одновременным ухудшением очистки газов происходит либо вследствие уменьшения расхода газов, либо из-за того, что частично газы, минуя циклоны, уходят через неплотности в шиберах или фланцевых соединениях.

Для обеспечения эффективности очистки следует обращать внимание на герметичность пылевого затвора. В случае возникновения подсосов (течи) происходит резкое снижение коэффициента очистки.

Кроме негерметичности пылезатворов присосы могут быть вызваны неплотностями в корпусе, фланцевых соединениях, в прокладках люка, которые требуется устранить заменой прокладки, либо произвести заварку неплотностей по месту.

Увеличение гидравлического сопротивления установки с одновременным ухудшением очистки газов является результатом увеличения расхода газов или указывает на большое скопление пыли в бункере.

При нерегулярном выпуске пыли происходит переполнение бункера пылью, что недопустимо, так как при этом коэффициент очистки уменьшается и создается возможность забивания циклонов пылью.

Количество газов, поступающих на установку, должно находиться в пределах, предусмотренных для данного аппарата. При уменьшении количества газов снижается скорость их движения в циклонах, что приводит к снижению коэффициента очистки. При значительном увеличении количества газов возрастает гидравлическое сопротивление установки, при этом в некоторых случаях коэффициент очистки может уменьшиться.

Выключение циклонной установки может производиться путем перекрытия газохода шиберной заслонкой или отключением вентилятора, обеспечивающего транспортирование газов:

• Пылевыгрузные устройства, работающие непрерывно, должны отключаться через 5-10мин. после выключения циклонной установки.
• Пылевыгрузные устройства, работающие периодически, должны быть открыты, при выключении циклонной установки.

Необходимо принять меры для полной выгрузки бункера, так как оставшаяся и отсыревшая пыль теряет сыпучесть и может образовать пробку в пылевыпускном отверстии бункера.

При эксплуатации циклоны должны подвергаться систематическим техническим осмотрам:

• Во время работы необходимо не менее трех раз в смену производить осмотр установки и контролировать показания расходомеров, термометров, манометров, а также работу пылевыгрузных устройств.
• Два раза в год, приурочивая к остановке основного оборудования, производят детальный внутренний и наружный осмотр циклонов. Если в работе циклонов не обнаруживается неисправностей, полный технический осмотр может производиться и более редко.
• В случае обнаружения неисправностей производится осмотр, ремонт и наладка затворов, транспортирующих уловленную пыль, люков, сигнализаторов уровня пыли, проверяется состояние теплоизоляции. В случае необходимости производится удаление пыли (наличие слоя пыли на стенках усугубляет процесс коррозии металла, уменьшая срок эксплуатации аппарата), замена изношенных деталей, ремонт теплоизоляции и заварка неплотностей. Подсос или течь воздуха должны быть исключены.

ПРЕИМУЩЕСТВА ЦН-11 ЦИКЛОНОВ ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Поставка в собранном виде: исключение ошибок сборки
• Быстрый монтаж без необходимости дополнительной комплектации
• Минимальные сроки ввода в эксплуатацию
• Подбор материала под условия эксплуатации (влажность, агрессия, температура)
• Возможность изготовления нестандартных типоразмеров

ГДЕ КУПИТЬ И ЦЕНА

Уточнить цену, размеры, а также купить циклон ЦН-11 можно напрямую у производителя —Укрвентсистемы. Компания предлагает серийные и индивидуальные решения для промышленных предприятий с гарантией заводского качества и полным техническим сопровождением.

Цены формируются в зависимости от типоразмера, металла, толщины стенки, количества циклонов в группе и условий эксплуатации.

Циклоны ЦН-11 — это надёжное, проверенное временем решение для сухой очистки газов в тяжёлых промышленных условиях. Благодаря прочной конструкции, широкому модельному ряду и точной настройке под технические параметры предприятия, циклон ЦН-11 остаётся эталоном среди пылеуловителей.

Используя ЦН-11 циклоны универсальные производства «Укрвентсистемы», вы получаете эффективность, надёжность и ресурс до 10 лет и более — при строгом соблюдении регламента обслуживания.



Циклон ЦН-11 пылеуловитель: Назначение

Циклон ЦН-11 пылеуловитель: Назначение

Вентиляторный завод “Укрвентсистемы” изготавливает:

Циклоны ЦН-11 пылеуловители групповые (см. видео) и одиночные

Циклон ЦН-11 пылеуловитель предназначен для сухой очистки запыленного газа от невзрывоопасной, неслипающейся пыли, образующейся при технологических процессах сушки, обжига, агломерации или при сжигании топлива, для очистки аспирационного воздуха в черной и цветной металлургии, в химической, машиностроительной и деревообрабатывающей промышленности, в производстве строительных материалов, и других отраслях.

Циклоны ЦН-11 пылеуловитель являются наиболее используемыми в настоящее время циклонами, благодаря простоте своей конструкции, долговечности, надежности в эксплуатации.

При небольших капитальных затратах и эксплуатационных расходах, циклоны ЦН-11 обеспечивают эффективность очистки газов 80-95%, в зависимости от характеристик улавливаемой пыли, типа и режима работы.

Циклон ЦН-11 пылеуловитель выбран лучшим и принят в качестве эталона, при эксперементальных исследваниях, проводившихся для решения актуальной научной и производственной задачи по обеспечению высокоэффективного улавливания пыли, которая создается при производствах и технологических процессах указанных выше.

Циклоны ЦН-11, в зависимости от требований потребителя предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочитании с другими газоочистными агрегатами.

Циклон ЦН-11 пылеуловитель: Принцип работы

Улавливание пыли в циклоне ЦН 11 происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона ЦН-11 с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона ЦН 11 и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли.

В центральной части циклона ЦН-11 происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции. Пыль опускается вниз корпуса

и далее попадает в бункер-накопитель для накопления пыли.

Установку циклона ЦН-11 не рекомендуется применять для улавливания волокнистой и сильно слипающейся пыли, для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров.

Вентиляторный завод “Укрвентсистемы” изготавливает Циклоны ЦН 11 правого и левого исполнения, для удобного потребителю, расположения циклонов ЦН-11 на месте монтажа. Необходимое направление вращения циклона ЦН-11, «правое» или «левое», желательно обговорить с менеджером при заказе.

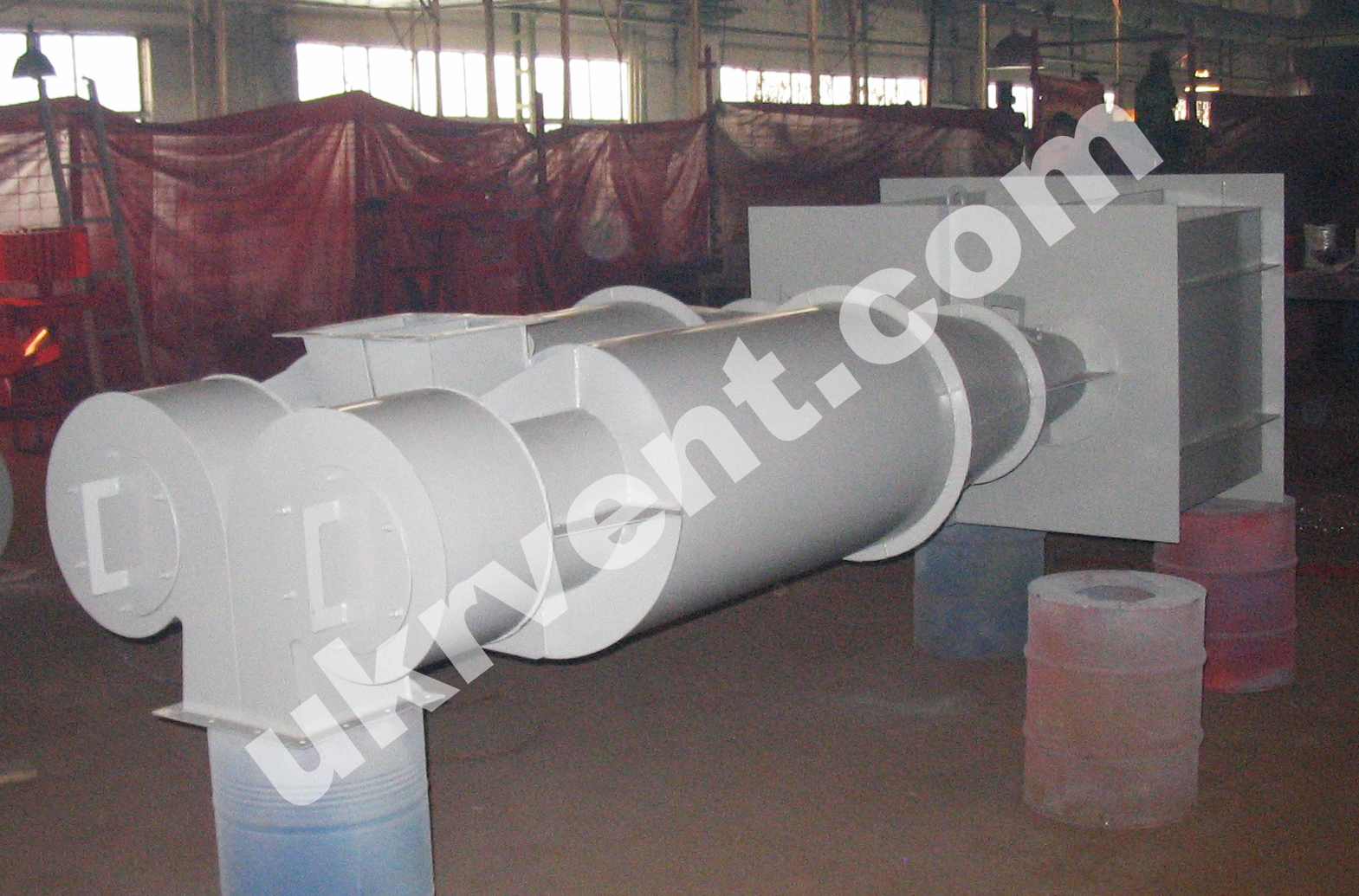

Циклон ЦН-11 (батарейный): Групповое исполнение

Для повышения эффективности очистки воздуха, на базе циклона ЦН-11 используется батарейный циклон, состоящий из большого количества циклонных элементов небольшого диаметра, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейного циклона ЦН 11 разделен на несколько секций, которые частично могут отключаться при изменении нагрузки на агрегат. Целесообразность применения батарейных циклонов объясняется тем, что эффективность пылеулавливающего агрегата малого диаметра выше, чем большого. Кроме того, габариты батарейного циклона, в частности по высоте, меньше чем группы циклонов, при той же производительности.

Циклоны ЦН-11 устанавливают одиночно или компонуют в группы из двух, четырех, шести и восьми циклонов одинакового диаметра, в зависимости от требуемой производительности и условий применения. Батарейные циклоны могут быть с камерой очищенного воздуха в виде “улитки” или в виде сборника. Одиночные циклоны ЦН-11 могут быть с камерой очищенного воздуха только в виде “улитки”.

При выборе типоразмера Циклона ЦН-11 руководствоваться Таблицей 1 для циклонов одиночного исполнения, Таблицей 2

Типоразмер циклона ЦН-11 определяют исходя из производительности вентиляционного оборудования и допустимой потери давления в циклоне.

Tехнические характеристики циклонов ЦН-11 одиночного исполнения

Таблица 1.Технические характеристики циклонов ЦН-11 Производительность

Типоразмер циклона	Производительность,м3/ч		Площадь поперечного сечения цилиндрической части циклонов, м2	Рабочий объем бункера, м3	Масса, без бункера, кг	Масса с бункером,кг
	При потере давления 0,7 КПа	При потере давления 1,2 КПа
1 ЦН-11-400	900	1200	0,125	0,17	66	260
1 ЦН-11-500	1500	1900	0,196	0,21	88	370
1 ЦН-11-630	2400	3200	0,311	0,33	247	650
1 ЦН-11-800	3900	5100	0,503	0,56	391	800

Tехнические характеристики циклонов ЦН-11 группового исполнения

Таблица 2.Технические характеристики циклонов ЦН-11 группового исполнения Производительность

Типоразмер циклона	Производительность,м3/ч		Площадь поперечного сечения цилиндрической части циклонов, м2	Рабочий объем бункера, м3	Масса, без бункера, кг	Масса с бунке- ром,кг
	При потере давления 0,7 КПа	При потере давления 1,2 КПа
2 ЦН-11-400	1100	2300	0,25	0,31	132	290
2 ЦН-11-500	2700	3500	0,392	0,5	176	440
2 ЦН-11-630	4500	5300	0,611	0,6	494	660
2 ЦН-11-800	7600	9000	1,06	1,15	782	1440
4 ЦН-11-400	3600	4700	0,5	0,54	264	820
4 ЦН-11-500	5500	7100	0,784	0,77	352	1190
4 ЦН-11-630	9000	11700	1,222	1,11	988	2100
4 ЦН-11-800	14000	19000	2,12	2,27	1564	2800

Рис.1

Обозначение установки циклона ЦН 11 содержит сведения о типе и основных размерах циклона ЦН-11 и расшифровывается следующим образом:

– Ц – циклон (пылеулавливающий агрегат);

– Н – конструкция циклона – по нормали института НИИОгаз;

– 11 – угол наклона входного патрубка относительно горизонтальной оси, в градусах; выбор величины угла определяется свойствами улавливаемой пыли;

– 800 – внутренний диаметр цилиндрической части циклона, в мм, определяющий расход очищаемого газа при его оптимальной скорости;

– 2 – количество циклонов в группе;

– У – конструкция камеры выхода очищенного газа в виде ” улитки” (см. Рис 1, справа);

– П – форма выполнения бункера для накопления пыли в виде пирамиды.

Материал циклона ЦН-11– углеродистая сталь.

Циклон ЦН-11 может устанавливаться как на всасывающем, так и на нагнетательном участке тракта системы газоочистки.

Температура очищаемого газа должна быть не выше 400°С.

Допускаемое избыточное давление очищаемого газа или разрежение в циклоне ЦН-11, создаваемое вентилятором, должно быть не более 5000 Па (500 мм вод. ст.).

Эффективность очистки запыленного газа – степень улавливания пыли – 85…95% в зависимости от свойств и фракционного состава пыли.

Тягодутьевая машина – вентилятор на стороне нагнетания или разрежения тракта аспирации – должна выбираться потребителем с учетом коэффициента аэродинамического сопротивления установки циклона и величины перепада давления при оптимальном расходе очищаемого газа.

При работе циклона ЦН-11 должно производиться непрерывное или периодическое удаление пыли из бункера. При этом верхний уровень пыли в бункере должен быть ниже плоскости крышки бункера на 400 мм.

На линии выгрузки пыли из бункера должно быть установлено устройство, исключающее подсос воздуха при работе циклона ЦН-11 под разрежением или утечку газа и пыли при работе циклона ЦН-11 под давлением, создаваемым вентилятором. Для этого может быть установлен шлюзовый питатель или клапан-мигалка при работе системы аспирации под разрежением или другое устройство, например, шибер, при работе системы аспирации под давлением. В этом случае выгрузка пыли производится периодически с интервалом по опыту эксплуатации и при отключенной системе аспирации.

Устройство выгрузки пыли в объем поставки не входит и должно заказываться потребителем отдельно. Обращайтесь за уточнением к менеджерам.

Циклон ЦН-11 устанавливается на постаменте с высотой, достаточной для выгрузки пыли в тележку или в автокару.

Потребитель при необходимости может установить по краю площадки постамента перила высотой не менее 800 мм.

Циклон ЦН-11 может устанавливаться в закрытом помещении или на открытом воздухе.

При очистке газов с высокой температурой силами потребителя должна быть выполнена теплоизоляция циклона ЦН-11 и подводящих газоходов.

Внешне, установка циклона ЦН-11( пылеулавливающий агрегат циклон ЦН-11) и подводящие трубопроводы, должны иметь опознавательную окраску с учетом требования производства потребителя.

Циклоны ЦН-11 изготовленные вентиляторным заводом “Укрвентсистемы”, успешно работают на многих предприятиях Украины и некоторых странах ближнего зарубежья.
