Воздухоохладители ВО представляют собой специализированное промышленное оборудование, предназначенное для работы в составе замкнутых систем охлаждения крупных электрических машин. Оборудование данной серии применяется на предприятиях с высокой установленной мощностью электрооборудования и используется для отвода тепла от циркулирующего воздуха. Воздухоохладители ВО производства «Укрвентсистемы» ориентированы на эксплуатацию в условиях непрерывной промышленной нагрузки.
ОСНОВНОЕ НАЗНАЧЕНИЕ ВОЗДУХООХЛАДИТЕЛЕЙ ВО
Основное назначение воздухоохладителей серии ВО заключается в охлаждении водой воздуха, циркулирующего в замкнутых системах охлаждения электрических машин. Оборудование применяется для обеспечения стабильного температурного режима при работе крупных электродвигателей, гидрогенераторов, возбудителей и преобразователей общего назначения. Использование водяного охлаждения позволяет эффективно снижать температуру воздушного потока без нарушения герметичности системы.
ПРИМЕНЕНИЕ ВОДЯНЫХ ВОЗДУХООХЛАДИТЕЛЕЙ ВО
Водяные воздухоохладители ВО используются в системах охлаждения мощных промышленных электродвигателей, турбин и гидрогенераторов. Оборудование интегрируется в закрытые контуры охлаждения, где воздух циркулирует внутри корпуса электрической машины. Воздухоохладители данной серии широко применяются на промышленных предприятиях различных отраслей, где эксплуатируется крупное электрическое оборудование с повышенными тепловыми нагрузками.
ПРЕИМУЩЕСТВА ВОЗДУХООХЛАДИТЕЛЕЙ ВО
Воздухоохладители ВО относятся к промышленному оборудованию, рассчитанному на эксплуатацию в составе сложных электротехнических систем. Применение водяного охлаждения обеспечивает стабильность температурного режима в замкнутых системах. Универсальность назначения позволяет использовать воздухоохладители ВО для различных типов электрических машин, включая электродвигатели, гидрогенераторы, возбудители и преобразователи. Оборудование адаптировано для работы в условиях длительной непрерывной эксплуатации.
ЦЕНА И КУПИТЬ ВО
Цена воздухоохладителей ВО формируется с учётом назначения оборудования, области применения и требований конкретной системы охлаждения. При выборе воздухоохладителя учитываются параметры электрической машины и условия эксплуатации. У производителя «Укрвентсистемы» можно купить воздухоохладители ВО промышленного исполнения, предназначенные для работы в замкнутых системах охлаждения крупных электромашин. Приобретение оборудования напрямую у производителя обеспечивает соответствие изделия заявленному назначению и промышленным требованиям.

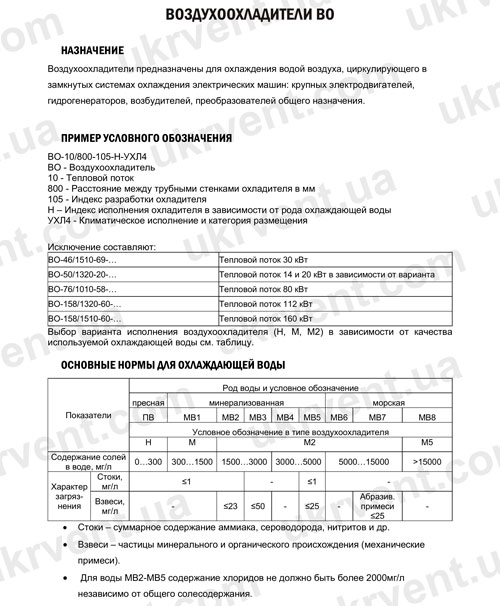

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
ВО-10/800-105-Н- УХЛ4
- ВО – Воздухоохладитель
- 10 – Тепловой поток
- 800 – Расстояние между трубными стенками охладителя в мм
- 105 – Индекс разработки охладителя
- Н – Индекс исполнения охладителя в зависимости от рода охлаждающей воды
- УХЛ4 – Климатическое исполнение и категория размещения
Исключение составляют:
| ВО-46/1510-69-… | Тепловой поток 30 кВт |
| ВО-50/1320-20-… | Тепловой поток 14 и 20 кВт в зависимости от варианта |
| ВО-76/1010-58-… | Тепловой поток 80 кВт |
| ВО-158/1320-60-… | Тепловой поток 112 кВт |
| ВО-158/1510-60-… | Тепловой поток 160 кВт |
Выбор варианта исполнения воздухоохладителя (Н, М, М2) в зависимости от качества используемой охлаждающей воды см. таблицу.
ОСНОВНЫЕ НОРМЫ ДЛЯ ОХЛАЖДАЮЩЕЙ ВОДЫ
| Показатели | Род воды и условное обозначение | |||||||||
| пресная | минерализованная | морская | ||||||||
| ПВ | МВ1 | МВ2 | МВ3 | МВ4 | МВ5 | МВ6 | МВ7 | МВ8 | ||
| Условное обозначение в типе воздухоохладителя | ||||||||||
| Н | М | М2 | М5 | |||||||
| Содержание солей в воде, мг/л | 0…300 | 300…1500 | 1500…3000 | 3000…5000 | 5000…15000 | >15000 | ||||
| Характер загрязнения | Стоки, мг/л | ≤1 | – | ≤1 | – | |||||
| Взвеси, мг/л | – | ≤23 | ≤50 | – | ≤25 | – | Абразив. примеси ≤25 | – | ||
Стоки – суммарное содержание аммиака, сероводорода, нитритов и др.
Взвеси – частицы минерального и органического происхождения (механические примеси).
Для воды МВ2-МВ5 содержание хлоридов не должно быть более 2000мг/л независимо от общего солесодержания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООХЛАДИТЕЛЯ ВО
| Воздухоохладитель | Категория размещения и климатическое исполнения | Тепловой поток, кВт, не менее | Расход воды, м3/ч | Расход воздуха, м3/с | Температура охлаждающей воды, Со, УХЛ4 | Температура охлаждающей воды, Со, Т4 | Температура охлаждающего воздуха, Со, УХЛ4 | Температура охлаждающего воздуха, Со, Т4 | Аэродинамическое сопротивление, МПа | Гидродинамическое сопротивление, МПа | Наибольшее рабочее сопротивление, Мпа | Масса, кг, не более | |||||||||||

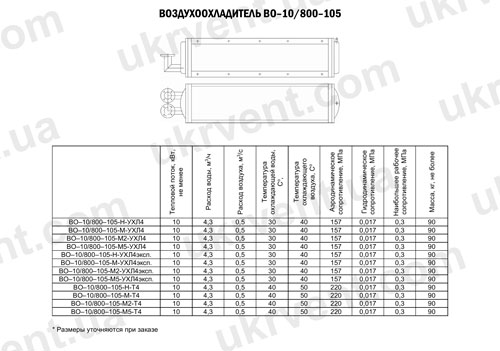

| ВО–10/800–105 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 10 | 4,3 | 0,5 | 30 | 40 | 40 | 50 | 157 (Т4:220) | 0,017 | 0,3 | 90 |
| ВО–10/800–105 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 10 | 4,3 | 0,5 | 30 | 40 | 40 | 50 | 157 (Т4:220) | 0,017 | 0,3 | 90 |

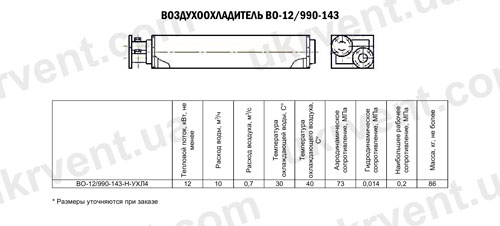

| ВО-12/990-143- | Н-УХЛ4 | 12 | 10 | 0,7 | 30 | — | 40 | — | 73 | 0,014 | 0,2 | 86 | |||||||||||

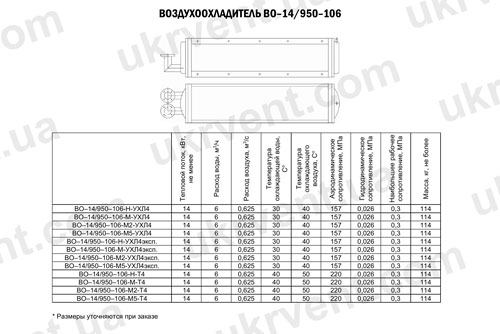

| ВО–14/950–106 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 14 | 6 | 0,625 | 30 | 40 | 40 | 50 | 157 (Т4:220) | 0,026 | 0,3 | 114 |
| ВО–14/950–106 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 14 | 6 | 0,625 | 30 | 40 | 40 | 50 | 157 (Т4:220) | 0,026 | 0,3 | 114 |

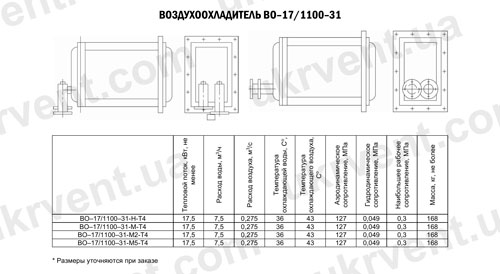

| ВО–17/1100–31 | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 17,5 | 7,5 | 0,275 | 36 | 43 | 127 | 0,049 | 0,3 | 168 | ||||||||||
| ВО–17/1100–31 | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 17,5 | 7,5 | 0,275 | 36 | 43 | 127 | 0,049 | 0,3 | 168 | ||||||||||

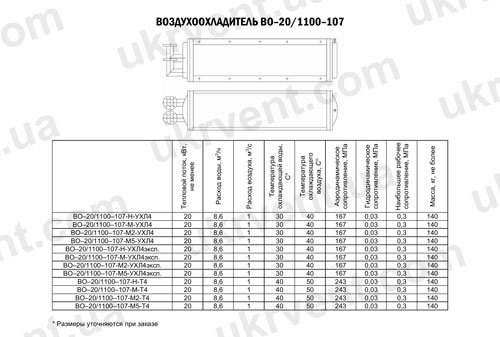

| ВО–20/1100–107 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 20 | 8,6 | 1 | 30 | 40 | 40 | 50 | 167 (Т4:243) | 0,03 | 0,3 | 140 |
| ВО–20/1100–107 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 20 | 8,6 | 1 | 30 | 40 | 40 | 50 | 167 (Т4:243) | 0,03 | 0,3 | 140 |
| ВО–30/1100–19 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 30 | 15 | 0,55 | 33 | 40 | 90 | 0,049 | 0,3 | 168 | ||||||
| ВО–30/1100–19 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 30 | 15 | 0,55 | 33 | 40 | 90 | 0,049 | 0,3 | 168 | ||||||

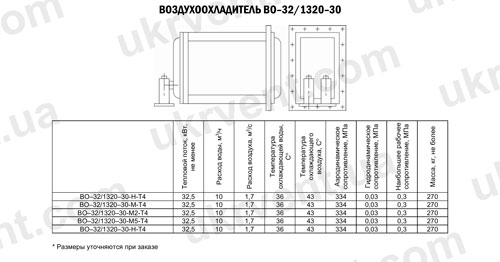

| ВО–32/1320–30 | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 32,5 | 10 | 1,7 | 36 | 43 | 334 | 0,03 | 0,3 | 270 | ||||||||||
| ВО–32/1320–30 | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 32,5 | 10 | 1,7 | 36 | 43 | 334 | 0,03 | 0,3 | 270 | ||||||||||
| ВО–40/800–35 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 40 | 30 | 2 | 33 | 38 | 40 | 45 | 128 (Т4:177) | 0,04 | 0,3 | 314 |
| ВО–40/800–35 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 40 | 30 | 2 | 33 | 38 | 40 | 45 | 128 (Т4:177) | 0,04 | 0,3 | 314 |

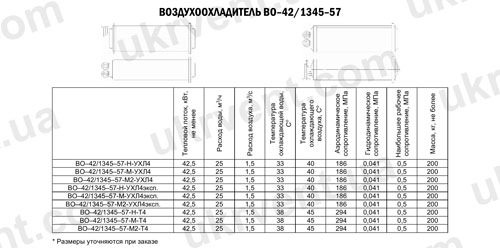

| ВО–42/1345–57 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | 42,5 | 25 | 1,5 | 33 | 38 | 40 | 45 | 186 (Т4:294) | 0,041 | 0,5 | 200 | |||
| ВО–42/1345–57 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | 42,5 | 25 | 1,5 | 33 | 38 | 40 | 45 | 186 (Т4:294) | 0,041 | 0,5 | 200 | |||

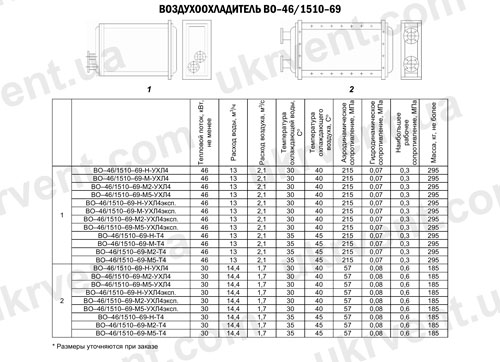

| ВО–46/1510–69 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 46 | 13 | 2,1 | 30 | 35 | 40 | 45 | 215 | 0,07 | 0,3 | 295 |
| ВО–46/1510–69 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 30 | 14,4 | 1,7 | 30 | 35 | 40 | 45 | 57 | 0,08 | 0,6 | 185 | |||
| ВО–46/1510–69 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 46 | 13 | 2,1 | 30 | 35 | 40 | 45 | 215 | 0,07 | 0,3 | 295 |
| ВО–46/1510–69 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 30 | 14,4 | 1,7 | 30 | 35 | 40 | 45 | 57 | 0,08 | 0,6 | 185 | |||
| ВО–50/470–36 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 50 | 30 | 2,37 | 30 | 35 | 40 | 45 | 461 | 0,02 | 0,3 | 250 |
| ВО–50/1320–20 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 14 | 5,4 | 1 | 30 | 40 | 40 | 50 | 52 | 0,042 | 0,6 | 123 | |||
| ВО–50/1320–20 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 20 | 9 | 1,4 | 30 | 40 | 40 | 50 | 60 | 0,12 | 0,6 | 140 | |||
| ВО–50/1320–20 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 50 | 15 | 1,75 | 33 | 40 | 229 | 0,03 | 0,3 | 270 | ||||||

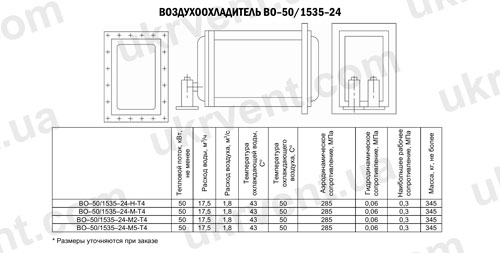

| ВО–50/1535–24 | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 50 | 17,5 | 1,8 | 43 | 50 | 285 | 0,06 | 0,3 | 345 | ||||||||||
| ВО–50/470–36 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 50 | 30 | 2,37 | 30 | 35 | 40 | 45 | 461 | 0,02 | 0,3 | 250 |

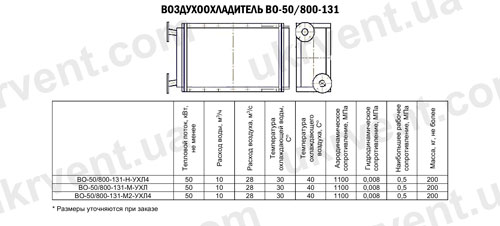

| ВО-50/800-131 | Н-УХЛ4 | М-УХЛ | М2-УХЛ4 | 50 | 10 | 28 | 30 | 40 | 1100 | 0,008 | 0,5 | 200 | |||||||||||

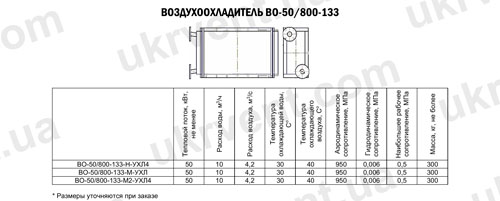

| ВО-50/800-133 | Н-УХЛ4 | М-УХЛ | М2-УХЛ4 | 50 | 10 | 4,2 | 30 | 40 | 950 | 0,006 | 0,5 | 300 | |||||||||||
| ВО–50/1320–20 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 14 | 5,4 | 1 | 30 | 40 | 40 | 50 | 52 | 0,042 | 0,6 | 123 | |||
| ВО–50/1320–20 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 20 | 9 | 1,4 | 30 | 40 | 40 | 50 | 60 | 0,12 | 0,6 | 140 | |||
| ВО–50/1320–20 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 50 | 15 | 1,75 | 33 | 40 | 229 | 0,03 | 0,3 | 270 | ||||||
| ВО–50/1535–24 | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 50 | 17,5 | 1,8 | 43 | 50 | 285 | 0,06 | 0,3 | 345 | ||||||||||

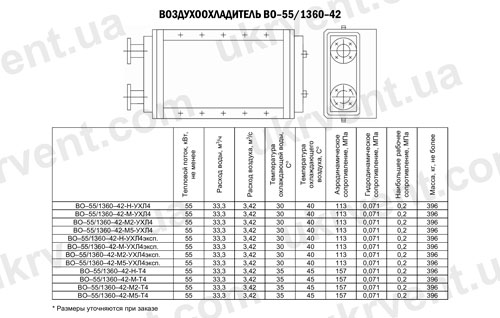

| ВО–55/1360–42 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 55 | 33,3 | 3,42 | 30 | 35 | 40 | 45 | 113(Т4:157) | 0,071 | 0,2 | 396 |
| ВО–55/1360–42 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 55 | 33,3 | 3,42 | 30 | 35 | 40 | 45 | 113(Т4:157) | 0,071 | 0,2 | 396 |

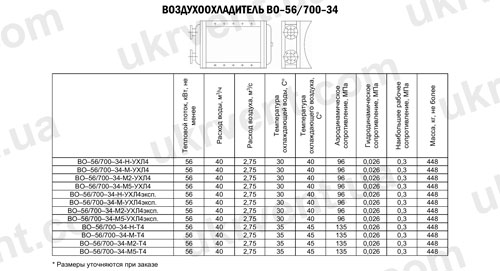

| ВО–56/700–34 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 56 | 40 | 2,75 | 30 | 35 | 40 | 45 | 96(Т4:135) | 0,026 | 0,3 | 448 |
| ВО–56/1345–51 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | 56,3 | 25 | 2,25 | 33 | 33 | 40 | 40 | 441(Т4:589) | 0,085 | 0,5 | 220 | |||
| ВО–56/700–34 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 56 | 40 | 2,75 | 30 | 35 | 40 | 45 | 96(Т4:135) | 0,026 | 0,3 | 448 |
| ВО–56/1345–51 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | 56,3 | 25 | 2,25 | 33 | 33 | 40 | 40 | 441(Т4:589) | 0,085 | 0,5 | 220 | |||

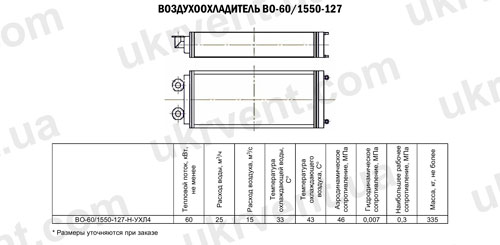

| ВО-60/1550-127 | Н-УХЛ4 | 60 | 25 | 15 | 33 | 43 | 46 | 0,007 | 0,3 | 335 | |||||||||||||

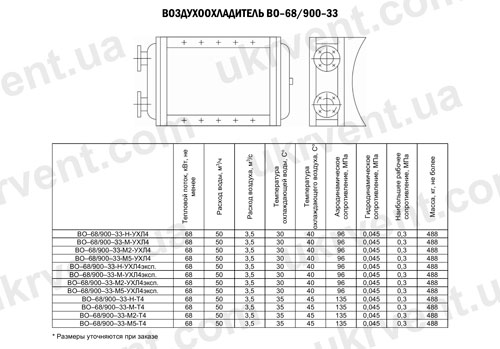

| ВО–68/900–33 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 68 | 50 | 3,5 | 30 | 35 | 40 | 45 | 96(Т4:135) | 0,045 | 0,3 | 488 |
| ВО–68/900–33 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 68 | 50 | 3,5 | 30 | 35 | 40 | 45 | 96(Т4:135) | 0,045 | 0,3 | 488 |

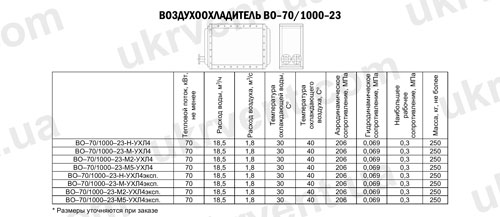

| ВО–70/1000–23 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 70 | 18,5 | 1,8 | 30 | 40 | 206 | 0,069 | 0,3 | 250 | ||||||

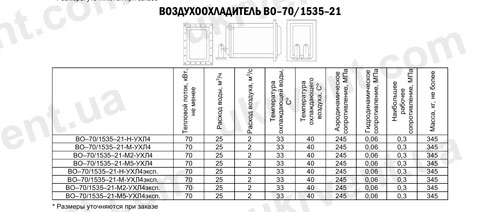

| ВО–70/1535–21 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 70 | 25 | 2 | 33 | 40 | 245 | 0,06 | 0,3 | 345 | ||||||
| ВО–70/1000–23 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 70 | 18,5 | 1,8 | 30 | 40 | 206 | 0,069 | 0,3 | 250 | ||||||
| ВО–70/1535–21 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 70 | 25 | 2 | 33 | 40 | 245 | 0,06 | 0,3 | 345 | ||||||

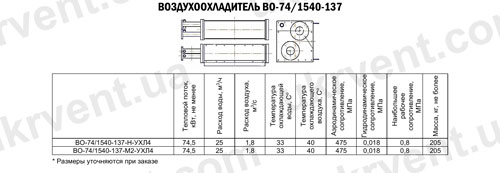

| ВО-74/1540-137 | Н-УХЛ4 | М2-УХЛ4 | 74,5 | 25 | 1,8 | 33 | — | 40 | — | 475 | 0,018 | 0,8 | |||||||||||
| ВО-74/1540-137 | М2-УХЛ4 | 74,5 | 25 | 1,8 | 33 | — | 40 | — | 475 | 0,018 | 0,8 | 205 | |||||||||||
| ВО-74/1540-137 | Н-УХЛ4 | М2-УХЛ4 | 74,5 | 25 | 1,8 | 33 | — | 40 | — | 475 | 0,018 | 0,8 | 215 | ||||||||||

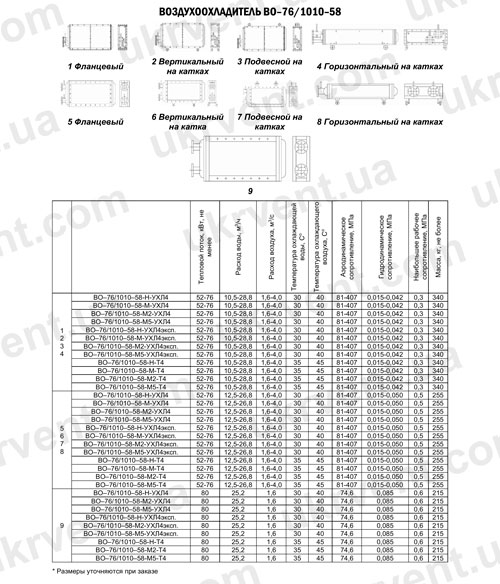

| ВО–76/1010–58 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 52-76 | 10,5-28,8 | 1,6-4,0 | 30 | 35 | 40 | 45 | 81-407 | 0,015-0,042 | 0,3 | 340 |
| ВО–76/1010–58 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 52-76 | 12,5-26,8 | 1,6-4,0 | 30 | 35 | 40 | 45 | 81-407 | 0,015-0,050 | 0,5 | 255 |
| ВО–76/1010–58 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 80 | 25,2 | 1,6 | 30 | 35 | 40 | 45 | 74,6 | 0,085 | 0,6 | 215 | |||
| ВО–76/1010–58 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 52-76 | 10,5-28,8 | 1,6-4,0 | 30 | 35 | 40 | 45 | 81-407 | 0,015-0,042 | 0,3 | 340 |
| ВО–76/1010–58 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 52-76 | 12,5-26,8 | 1,6-4,0 | 30 | 35 | 40 | 45 | 81-407 | 0,015-0,050 | 0,5 | 255 |
| ВО–76/1010–58 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 80 | 25,2 | 1,6 | 30 | 35 | 40 | 45 | 74,6 | 0,085 | 0,6 | 215 | |||

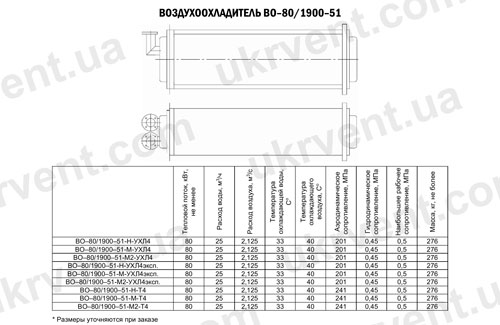

| ВО–80/1900–51 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | 80 | 25 | 2,125 | 33 | 33 | 40 | 40 | 201(Т4:241) | 0,45 | 0,5 | 276 | |||
| ВО–80/1900–51 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | 80 | 25 | 2,125 | 33 | 33 | 40 | 40 | 201(Т4:241) | 0,45 | 0,5 | 276 | |||
| ВО-80/1250-134 | Н-УХЛ4 | М-УХЛ | М2-УХЛ4 | 80 | 10 | 6,9 | 30 | 40 | 1050 | 0,02 | 0,5 | 380 | |||||||||||

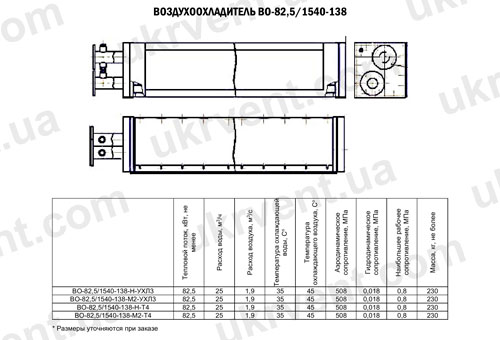

| ВО-82,5/1540-138 | Н-УХЛ3 | М2-УХЛ3 | Н-03 | М2-03 | 82,5 | 25 | 1,9 | 35 | 35 | 45 | 45 | 508 | 0,018 | 0,8 | 230 | ||||||||

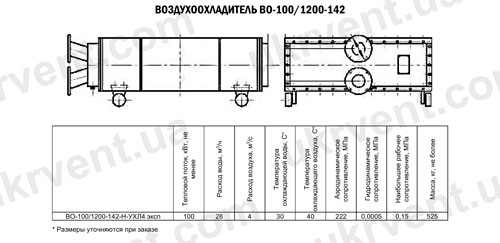

| ВО-100/1200-142 | Н-УХЛ4эксп | 100 | 28 | 4 | 30 | — | 40 | — | 222 | 0,0005 | 0,15 | 525 | |||||||||||

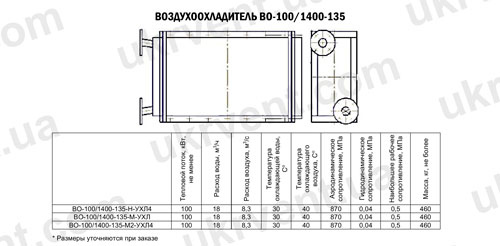

| ВО-100/1400-135 | Н-УХЛ4 | М-УХЛ | М2-УХЛ4 | 100 | 18 | 8,3 | 30 | 40 | 870 | 0,04 | 0,5 | 460 | |||||||||||

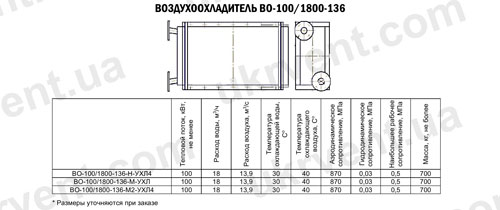

| ВО-100/1800-136 | Н-УХЛ4 | М-УХЛ | М2-УХЛ4 | 100 | 18 | 13,9 | 30 | 40 | 870 | 0,03 | 0,5 | 700 | |||||||||||

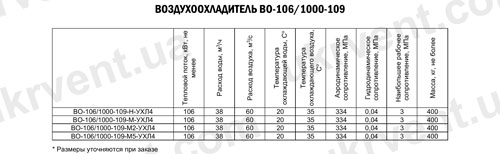

| ВО-106/1000-109 | Н-УХЛ4 | М-УХ;П4 | М2-УХЛ4 | М5-УХЛ4 | 106 | 38 | 60 | 20 | 35 | 334 | 0,04 | 3 | 400 | ||||||||||

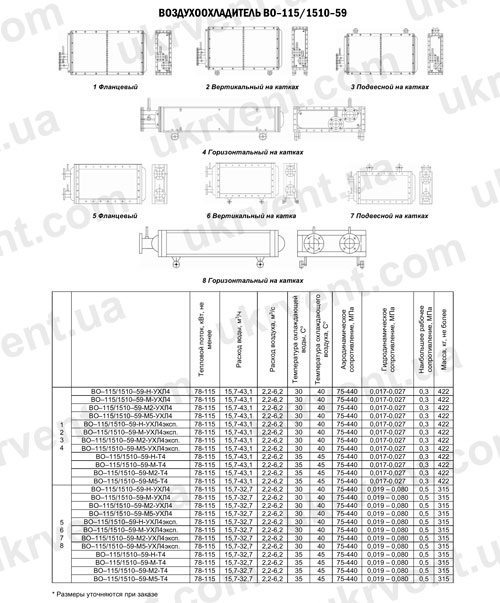

| ВО–115/1510–59 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 78-115 | 15,7-43,1 | 2,2-6,2 | 30 | 35 | 40 | 45 | 75-440 | 0,017-0,027 | 0,3 | 422 |
| ВО–115/1510–59 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 78-115 | 15,7-32,7 | 2,2-6,2 | 30 | 35 | 40 | 45 | 75-440 | 0,019 – 0,080 | 0,5 | 315 |
| ВО–115/1510–59 | Н-УХЛ4 | 115 | 43 | 6,2 | 30 | — | 40 | — | 440 | 0,027 | 0,3 | 422 | |||||||||||

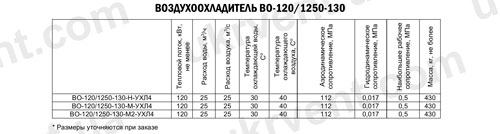

| ВО-120/1250-130 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | 120 | 25 | 25 | 30 | 40 | 112 | 0,017 | 0,5 | 430 | |||||||||||

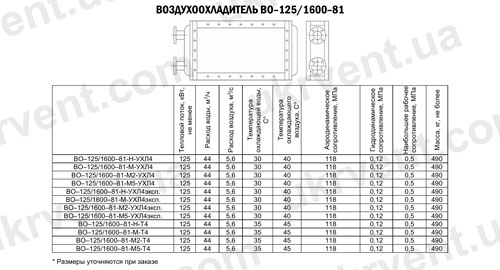

| ВО–125/1600–81 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 125 | 44 | 5,6 | 30 | 35 | 40 | 45 | 118 | 0,12 | 0,5 | 490 |

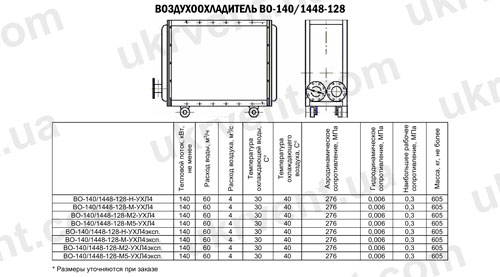

| ВО-140/1448-128 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | 140 | 60 | 4 | 30 | 40 | 276 | 0,006 | 0,3 | 605 | ||||||
| ВО–146/1510–71 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 146 | 43,1 | 5 | 30 | 35 | 40 | 45 | 206 | 0,07 | 0,5 | 385 |

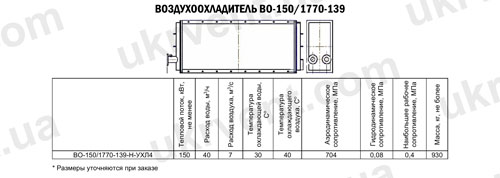

| ВО-150/1770-139 | Н-УХЛ4 | 150 | 40 | 7 | 30 | — | 40 | — | 704 | 0,08 | 0,4 | 930 | |||||||||||

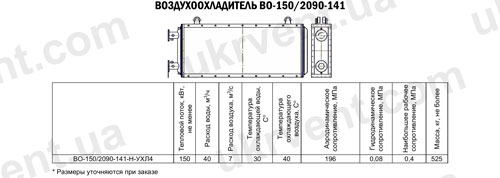

| ВО-150/2090-141 | Н-УХЛ4 | 150 | 40 | 7 | 30 | — | 40 | — | 196 | 0,08 | 0,4 | 525 | |||||||||||

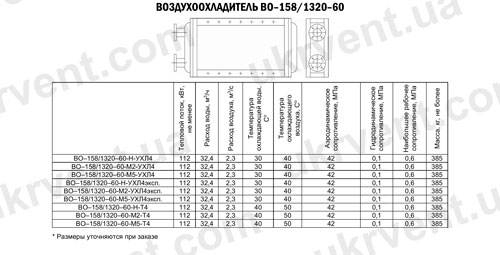

| ВО–158/1320–60 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 112 | 32,4 | 2,3 | 30 | 40 | 40 | 50 | 42 | 0,1 | 0,6 | 385 | |||
| ВО–158/1510–60 | Н-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М2-Т4 | М5-Т4 | 160 | 36 | 3,4 | 30 | 40 | 40 | 50 | 75 | 0,13 | 0,6 | 420 | |||
| ВО–158/1510–60 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 108-158 | 21,6-59,3 | 3,4-8,5 | 30 | 35 | 40 | 45 | 88-445 | 0,016-0,023 | 0,3 | 530 |

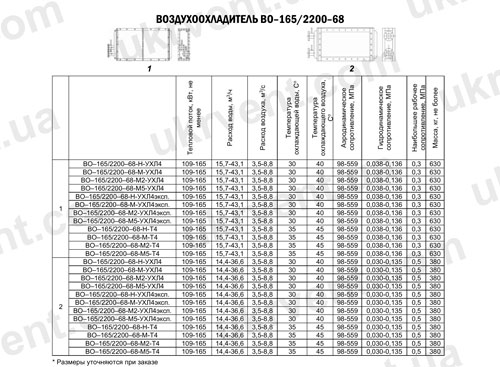

| ВО–165/2200–68 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 109-165 | 15,7-43,1 | 3,5-8,8 | 30 | 35 | 40 | 45 | 98-559 | 0,038-0,136 | 0,3 | 630 |

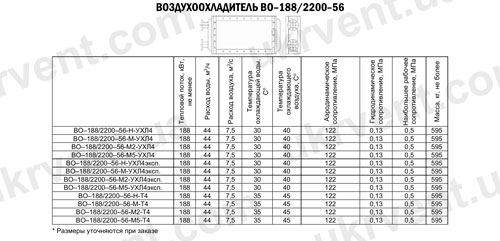

| ВО–188/2200–56 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 188 | 44 | 7,5 | 30 | 35 | 40 | 45 | 122 | 0,13 | 0,5 | 595 |

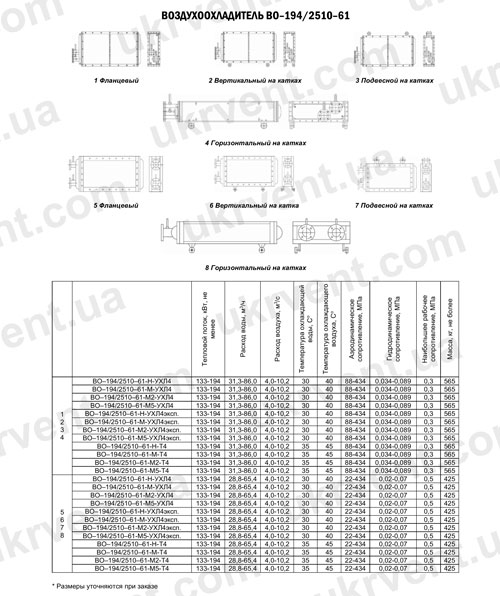

| ВО–194/2510–61 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 133-194 | 31,3-86,0 | 4,0-10,2 | 30 | 35 | 40 | 45 | 88-434 | 0,034-0,089 | 0,3 | 565 |
| ВО–194/2510–61 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 133-194 | 28,8-65,4 | 4,0-10,2 | 30 | 35 | 40 | 45 | 22-434 | 0,02-0,07 | 0,5 | 425 |

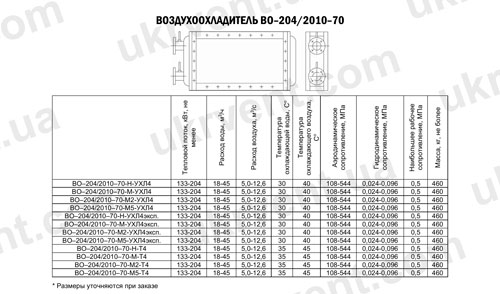

| ВО–204/2010–70 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 133-204 | 18-45 | 5,0-12,6 | 30 | 35 | 40 | 45 | 108-544 | 0,024-0,096 | 0,5 | 460 |
| ВО–204/2010–70 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 133-204 | 18-45 | 5,0-12,6 | 30 | 35 | 40 | 45 | 108-544 | 0,024-0,096 | 0,5 | 460 |

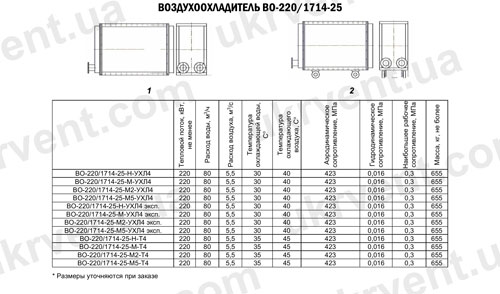

| ВО-220/1714-25 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-04 | М-04 | М2-04 | М5-04 | 220 | 80 | 5,5 | 30 | 35 | 40 | 45 | 423 | 0,016 | 0,3 | 655 |

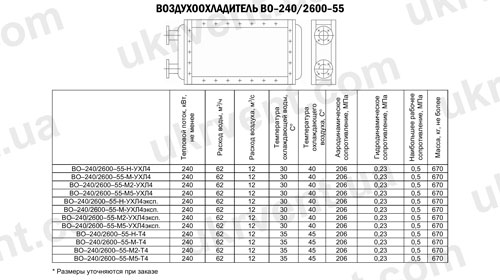

| ВО–240/2600–55 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 240 | 62 | 12 | 30 | 35 | 40 | 45 | 206 | 0,23 | 0,5 | 670 |
| ВО–240/2600–55 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 240 | 62 | 12 | 30 | 35 | 40 | 45 | 206 | 0,23 | 0,5 | 670 |

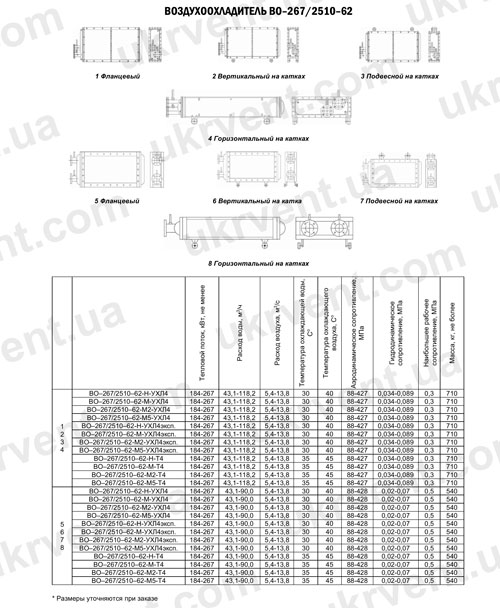

| ВО–267/2510–62 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 184-267 | 43,1-118,2 | 5,4-13,8 | 30 | 35 | 40 | 45 | 88-427 | 0,034-0,089 | 0,3 | 710 |
| ВО–267/2510–62 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 184-267 | 43,1-90,0 | 5,4-13,8 | 30 | 35 | 40 | 45 | 88-428 | 0,02-0,07 | 0,5 | 540 |
| ВО–267/2510–62 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 184-267 | 43,1-118,2 | 5,4-13,8 | 30 | 35 | 40 | 45 | 88-427 | 0,034-0,089 | 0,3 | 710 |
| ВО–267/2510–62 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 184-267 | 43,1-90,0 | 5,4-13,8 | 30 | 35 | 40 | 45 | 88-428 | 0,02-0,07 | 0,5 | 540 |

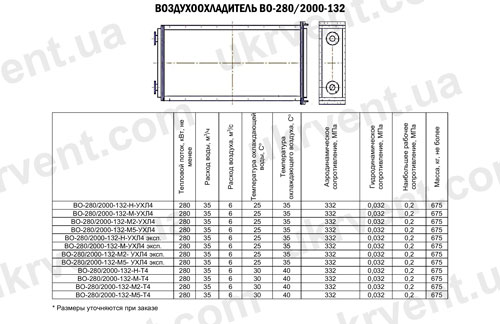

| ВО-280/2000-132 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-04 | М-04 | М2-04 | М5-04 | 280 | 35 | 6 | 25 | 30 | 35 | 40 | 332 | 0,032 | 0,2 | 675 |

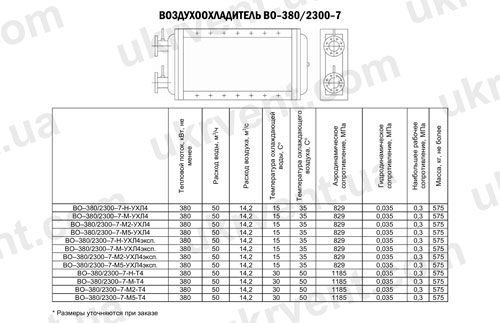

| ВО–380/2300–7 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 380 | 50 | 14,2 | 15 | 30 | 35 | 50 | 829(Т4:1185) | 0,035 | 0,3 | 575 |
| ВО–380/2300–7 | Н-УХЛ4 | М-УХЛ4 | М2-УХЛ4 | М5-УХЛ4 | Н-УХЛ4эксп. | М-УХЛ4эксп. | М2-УХЛ4эксп. | М5-УХЛ4эксп. | Н-Т4 | М-Т4 | М2-Т4 | М5-Т4 | 380 | 50 | 14,2 | 15 | 30 | 35 | 50 | 829(Т4:1185) | 0,035 | 0,3 | 575 |

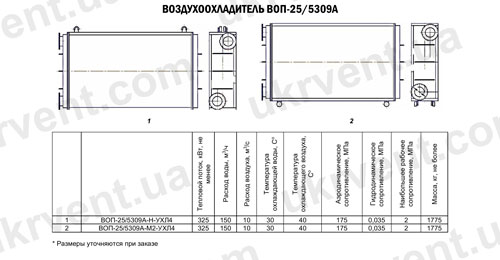

| ВОП-25/5309А | Н-УХЛ4 | М2-УХЛ4 | 325 | 150 | 10 | 30 | — | 40 | — | 175 | 0,035 | 2 | 1775 | ||||||||||
| ВОП-25/5309А | М-УХЛ4 | 325 | 150 | 10 | 30 | — | 40 | — | 175 | 0,035 | 2 | 1775 | |||||||||||
* Размеры уточняются при заказе
Воздухоохладители ВО производства «Укрвентсистемы» являются важным элементом систем охлаждения крупных электрических машин. Оборудование предназначено для охлаждения воздуха водой в замкнутых контурах и применяется на предприятиях с мощным электрическим оборудованием. Использование воздухоохладителей серии ВО способствует поддержанию стабильного температурного режима и надёжной работе электродвигателей, гидрогенераторов и других промышленных электрических машин.
