КАПЛЕУЛОВИТЕЛИ КЦТ-600 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: НАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Каплеуловители типа КЦТ-600 производства «Укрвентсистемы» относятся к категории центробежных аппаратов для отделения капельной влаги из газового потока. Конструкция циклона ориентирована на очистку воздуха или газа, содержащего капельную жидкость с осевшими частицами пыли. Эти устройства широко применяются в системах мокрой газоочистки, особенно в составе скрубберов Вентури. КЦТ-600 служат надежным элементом технологической линии, повышая эффективность улавливания жидкости и предотвращая повторное загрязнение потока.

ОСНОВНОЕ НАЗНАЧЕНИЕ КАПЛЕУЛОВИТЕЛЯ КЦТ-600

Каплеуловитель КЦТ-600 предназначен для улавливания капель жидкости, несущих на себе частицы пыли, а также для удаления остаточной влаги из потока газа после труб Вентури типа ГВПВ. Установка циклона позволяет снизить влажность газа, уменьшить содержание пылевых включений и защитить последующее оборудование от эрозии и загрязнения.

Кроме работы в составе скрубберов, КЦТ-600 может применяться как самостоятельная ступень очистки для улавливания пыли с размером частиц более 5 мкм. Такая конструкция делает аппарат универсальным решением для предприятий, где требуется очистка газов от влажной пыли и аэрозольных загрязнений.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОН-КАПЛЕУЛОВИТЕЛЯ КЦТ-600

• Концентрация жидкости в газе на входе: не более 1 л/м³.
• Температура очищаемого газа: до 80 °С.
• Скорость газа в рабочем сечении: 3,5–5 м/с.
• Гидравлическое сопротивление: 350 Па (35 кгс/м²).
• Концентрация влаги на выходе: до 70 мг/м³.
• Материал изготовления: корпус и патрубки из стали Ст3, с возможностью выбора толщины металла по требованию заказчика.
• Сейсмическая устойчивость: эксплуатация в районах с сейсмичностью не выше 7 баллов.
• Климатическое исполнение: У, категория размещения 1 по ГОСТ 15150-69.
• Пожарная безопасность: изделие относится к группе несгораемых и может устанавливаться в помещениях категорий Г и Д согласно СНиП 2.09.02-85.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАПЛЕУЛОВИТЕЛИ КЦТ-600

* Размеры уточняются при заказе

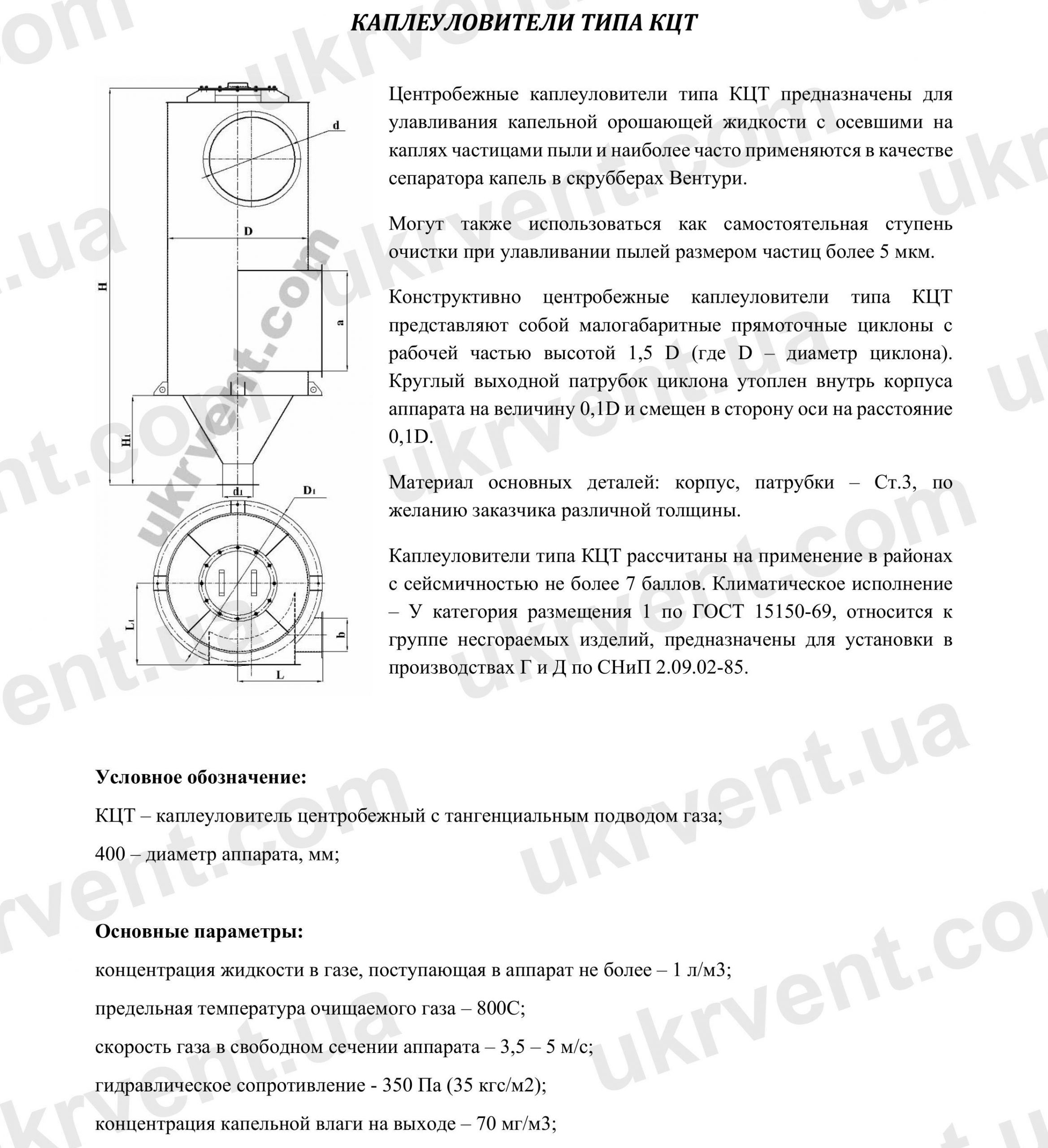

ПРИНЦИП РАБОТЫ ЦЕНТРОБЕЖНОГО КАПЛЕУЛОВИТЕЛЯ КЦТ-600

Работа каплеуловителя основана на действии центробежных сил. Загрязнённый газ поступает в корпус циклона тангенциально, что создаёт закрученное движение потока. Под действием центробежного ускорения капли жидкости и пылевые частицы отбрасываются к стенкам корпуса, где теряют скорость и стекают вниз в сборник жидкости. Очищенный газ направляется вверх через выходной патрубок, утопленный внутрь корпуса на 0,1D и смещённый на 0,1D от оси.

Рабочая часть циклона имеет высоту 1,5D, что обеспечивает стабильную траекторию вращения и эффективное разделение фаз. Такая компоновка позволяет минимизировать гидравлические потери и повысить степень улавливания без усложнения конструкции.

ЦЕНА И КУПИТЬ КЦТ-600

Стоимость каплеуловителя КЦТ-600 зависит от ряда параметров: выбранной толщины стенки корпуса, особенностей климатического исполнения, наличия дополнительных патрубков или монтажных элементов. На цену также влияет количество заказанных аппаратов и вариант поставки — отдельный узел или комплект в составе газоочистной установки.

Производитель «Укрвентсистемы» изготавливает каплеуловители КЦТ-600 по технической документации предприятия с обеспечением точных геометрических параметров и надёжных сварных соединений. Заказать и приобрести оборудование можно напрямую у производителя, что позволяет получить аппарат с учётом индивидуальных требований к конструкции, материалу и условиям эксплуатации.

Центробежные каплеуловители КЦТ-600 — это проверенные временем аппараты для эффективного отделения капельной влаги и пылевых частиц из газового потока. Конструкция, выполненная по принципу прямоточного циклона, сочетает компактность, простоту обслуживания и устойчивость к промышленным нагрузкам. Производство «Укрвентсистемы» обеспечивает стабильные эксплуатационные характеристики и совместимость с линиями скрубберов Вентури, что делает КЦТ-600 оптимальным элементом систем мокрой очистки газов.
