ФРИР-500 С ШАТРОМ: РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

ФРИР рукавные фильтры в прямоугольном корпусе с односторонними боковыми газоходами

ФРИР-500 с шатром — это специализированное оборудование для промышленной очистки газов, представляющее собой рукавные фильтры в прямоугольном корпусе с односторонними боковыми газоходами. Данный тип фильтров применяется для улавливания пыли и мелкодисперсных частиц из технологических потоков воздуха и газов при давлениях менее 0,02 МПа. Компактная конструкция и секционное исполнение обеспечивают рациональное использование металла и минимизацию трудозатрат при монтаже и обслуживании.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ

Фильтры ФРИР-500 с шатром предназначены для:

Очистки технологических газов и воздуха от пыли и мелкодисперсных частиц;
Предотвращения выбросов загрязняющих веществ в атмосферу;
Возврата ценных частиц обратно в производственный процесс.

Составными элементами оборудования являются прямоугольный секционный корпус, бункер для сбора пыли, фильтровальные рукава, газоходы и монтажные люки. Для повышения компактности при двухрядном расположении секций газоходы располагаются между рядами, что уменьшает расход металла и трудоёмкость производства.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-500 с шатром

Фильтры ФРИР-500 рассчитаны на следующие эксплуатационные условия:

Рабочее давление: разрежение или давление менее 0,02 МПа;
Температура очищаемого потока: до 250 °С;
Подвод электроэнергии: 220 В или 380 В, 50 Гц;
Использование сжатого осушенного воздуха 5–6 бар, очищенного от примесей и масла, класс не ниже 5 по ГОСТ 17433-80;
Установка возможна с последующим сварным или болтовым соединением блоков и панелей корпуса на месте эксплуатации;
Регулярная импульсная продувка рукавов для поддержания фильтрующих характеристик.

ПРИНЦИП РАБОТЫ ФРИР-500 с шатром РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ

Принцип работы основан на фильтрации газового потока через тканевые рукава, натянутые на жесткие проволочные каркасы. Запыленный газ поступает через боковой газоход в секции корпуса, где частицы оседают на поверхности фильтровальных рукавов. Очищенный газ выходит через противоположный газоход. Для удаления накопленной пыли используется импульсная регенерация сжатым воздухом. Пыль скапливается в бункере, угол наклона стенок которого составляет около 60° для предотвращения зависаний, после чего она перемещается к разгрузочному отверстию винтовым конвейером или выгружается вручную через съемные люки.

ПРИМЕНЕНИЕ ФРИР-500 с шатром РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры ФРИР-500 применяются в промышленных отраслях, где требуется:

Очистка газовых потоков металлургических, химических, пищевых и энергетических производств;
Снижение эмиссии пыли и мелкодисперсных частиц в атмосферу;
Возврат технологического продукта, минимизация потерь сырья.

Использование фильтров в прямоугольных корпусах с односторонними боковыми газоходами позволяет оптимизировать площадь установки и интегрировать оборудование в существующие технологические линии.

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-500 с шатром

Основные преимущества фильтров производства «Укрвентсистемы»:

Высокая эффективность очистки: запыленность на выходе ≤ 10 мг/м³, чистота потока > 99%;
Компактная секционная конструкция, позволяющая снизить расход металла и упростить монтаж;
Универсальность применения при разных температурах и химических средах;
Надежность и долговечность фильтровальных материалов с антистатическими свойствами и устойчивостью к агрессивной среде;
Возможность использования различных типов бункеров (щелевых или пирамидальных) в зависимости от свойств пыли;
Простота обслуживания через монтажные люки с крышками диаметром 600 мм;
Эффективная импульсная регенерация фильтровальных рукавов, обеспечивающая стабильную работу оборудования.

ЦЕНА И КУПИТЬ ФРИР-500 с шатром

На стоимость ФРИР-500 с шатром влияет:

Тип и количество секций корпуса;
Выбор фильтровальных материалов;
Конструкция бункера и наличие винтового конвейера;
Дополнительные аксессуары и приспособления для монтажа и обслуживания;
Объем заказа и транспортные расходы.

Приобретение фильтров возможно напрямую у производителя «Укрвентсистемы», что обеспечивает соблюдение всех технических параметров и возможность адаптации оборудования под конкретные производственные условия.

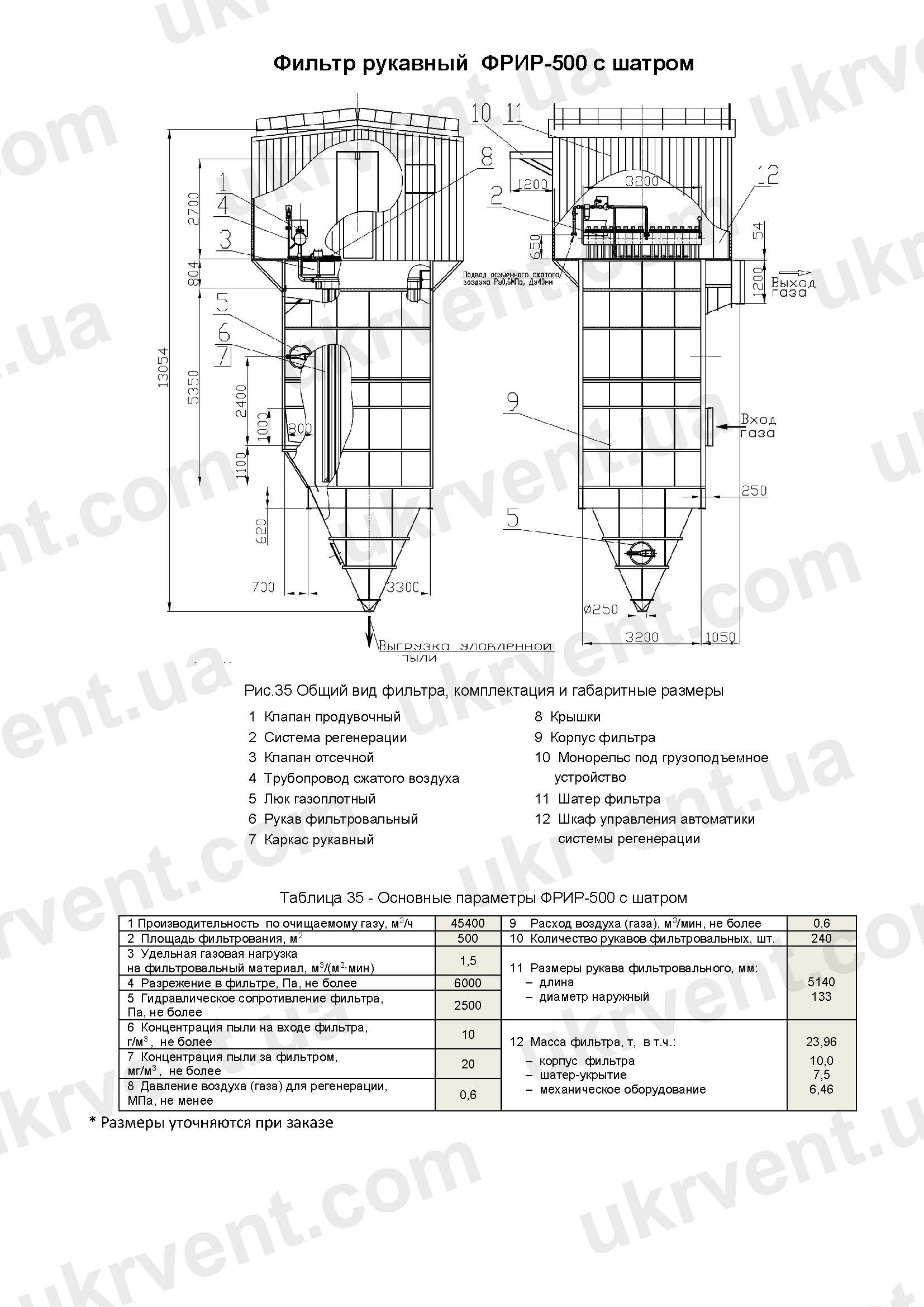

ПАРАМЕТРЫ ФРИР-500 С ШАТРОМ РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ

	ФРИР-500 с шатром
Производительность по очищаемому газу, м³/ч	45400
Площадь фильтрования, м²	500
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	0,6
Количество рукавов фильтровальных, шт.	240
Длина рукава фильтровального, мм	5140
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	23,96
Масса корпуса фильтра, т	10
Масса конструкции опорной, т	7,5
Масса механического оборудования, т	6,46

* Размеры уточняются при заказе

ФРИР-500 с шатром — это высокоэффективное и надежное решение для промышленной очистки газов и воздуха. Компактная конструкция, качественные фильтровальные материалы и продуманная схема газоходов обеспечивают эффективное улавливание пыли и минимизацию эксплуатационных затрат. Универсальность применения и возможность адаптации под конкретные задачи делают фильтры ФРИР-500 с шатром оптимальным выбором для предприятий различных отраслей промышленности.
