АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЕЛЬТАОБРАЗНЫЕ АВД (АВОГ-1): НАЗНАЧЕНИЕ, ПРИМЕНЕНИЕ И ПРИНЦИП РАБОТЫ

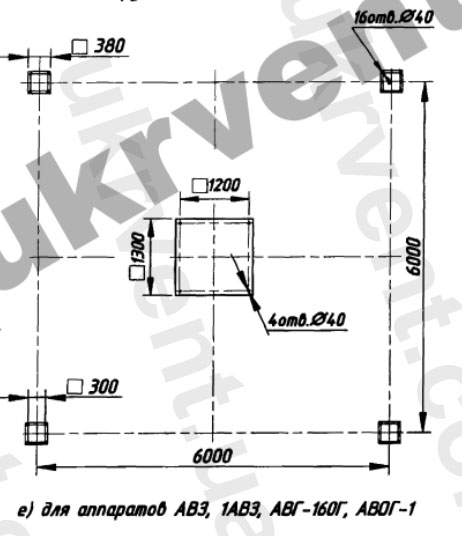

- АВД (АВОГ-1) Дельтаобразные аппараты воздушного охлаждения
Дельтаобразные аппараты воздушного охлаждения АВД (АВОГ-1) производства «Укрвентсистемы» применяются в технологических циклах, где требуется стабильное охлаждение и конденсация газообразных, парообразных и жидких сред под высоким давлением. Конструкция агрегатов разработана с учетом требований к климатической устойчивости, эксплуатационной надежности и возможностью адаптации под различные производственные условия. Допускается расширенная комплектация, что обеспечивает интеграцию в сложные технологические схемы и повышение эксплуатационной гибкости.
ОСНОВНОЕ НАЗНАЧЕНИЕ АВД (АВОГ-1) ДЕЛЬТАОБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Аппараты предназначены для охлаждения газа высокого давления, а также для конденсации технологических сред в нефтеперерабатывающей, нефтехимической, химической, газовой и смежных промышленностях. Оборудование поставляется в климатическом исполнении У1 и УХЛ1 по ГОСТ 15150 и рассчитано на установку в районах с сейсмичностью до 7 баллов и ветровой нагрузкой по IV району. Возможно изготовление модифицированных версий, рассчитанных на эксплуатацию при низких температурах, в условиях повышенной ветровой нагрузки и повышенной сейсмостойкости, что позволяет учитывать требования конкретного региона.
ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВД (АВОГ-1)
Оборудование применяется в нефтегазовой отрасли для охлаждения и конденсации газов, нефтепродуктов и промежуточных технологических сред. В химической промышленности аппараты используются для охлаждения реагентов, стабилизации температурных режимов и обеспечения безопасных условий технологических процессов. В металлургии агрегаты задействуются для охлаждения минеральных и синтетических масел, применяемых в прокатных и смазочных системах. По заказу аппараты комплектуются системами рециркуляции воздуха, коллекторами подачи и отбора продукта, приводами жалюзи различных типов, а также средствами автоматизированного регулирования работы вентиляторов.
ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ
Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.
| Климатическое исполнение по ГОСТ 15150 | Материальное исполнение по | Допускаемые температурные пределы. К(°С) |
| УХЛ1 (умеренное и холодное) | Б1. Б2. Б2.1. БЗ. Б3.1. Б4, Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| УХЛ1 (умеренное и холодное) | Б5.Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| У1 (умеренное) | Б1. Б2. Б2.1. Б3.1. Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | БЗ, Б4 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | Б5. Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| С (северное) | Б1. Б2, Б2.1, БЗ. Б3.1, Б4. Б4.1 | От 218 (минус 55) до 573 (плюс 300) |
| С (северное) | Б5.Б5.1 | От 218 (минус 55) до 523 (плюс 250) |
* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром.
** Размеры уточняются при заказе
МОДИФИКАЦИИ АППАРАТОВ ДЕЛЬТООБРАЗНЫХ АВД – АВОГ-1
| Параметры | АВОГ-1 |
| Вязкость жидкой среды 10 * м2/с | от 0,5 |
| Поверхность теплообмена, м2 | 8020 |
| Давление условное, МПа | 0,09 |
| Температурные пределы продукта, °С | -40 до +300 |
| Коэффициент оребрения | 7,8 |
| Количество секций в аппаратах, шт | 6 |
| Длина оребренных труб, м | 6 |
| Число рядов труб в секции | 8 |
| Число ходов по трубному пространству | 1 |
| Количество вентиляторов в аппаратах, шт | 1 |
| Масса аппаратов, кг,не более | 50000 |
* – число потоков;
** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С;
*** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6.
**** Размеры уточняются при заказе
ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЕЛЬТОПОТОЧНЫХ АВД – АВОГ-1
Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов.
Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.
| Параметры | АВОГ-1 |
| Диаметр колеса, м | 5 |
| Количество лопастей, шт | 6 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов ВЗТ | 75 |
| Частота вращения вала об/мин при потребляемой мощности 37кВт; 55кВт; 75кВт | 250 |
| Масса колеса вентилятора, кг, не более | 530 |
* Размеры уточняются при заказе
ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ
| Давление условное, Мпа | Материальное исполнение секций | |||||||||||||
| Б1;Б2;Б2,1 | Б3;Б3,1;Б4;Б4,1 | Б5;Б1 | ||||||||||||
| Температура деталей, работающих под давлением, оС, не более | ||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | |
| Давление рабочее наибольшее, МПа | ||||||||||||||
| 0,6 | 0,6 | 0,57 | 0,56 | 0,54 | 0,5 | 0,6 | 0,58 | 0,56 | 0,54 | 0,52 | 0,6 | 0,57 | 0,56 | 0,54 |
| 1,6 | 1,6 | 1,51 | 1,5 | 1,44 | 1,33 | 1,6 | 1,54 | 1,49 | 1,44 | 1,38 | 1,6 | 1,51 | 1,5 | 1,44 |
| 2,5 | 2,5 | 2,36 | 2,33 | 2,25 | 2,08 | 2,5 | 2,4 | 2,32 | 2,25 | 2,15 | 2,5 | 2,36 | 2,33 | 2,25 |
| 4 | 4 | 3,78 | 3,74 | 3,6 | 3,34 | 4 | 3,84 | 3,72 | 3,6 | 3,44 | 4 | 3,78 | 3,74 | 3,6 |
| 6,3 | 6,3 | 6,05 | 6 | 5,76 | 5,33 | 6,3 | 6,15 | 5,95 | 5,7 | 5,5 | 6,3 | 6,05 | 6 | 5,76 |

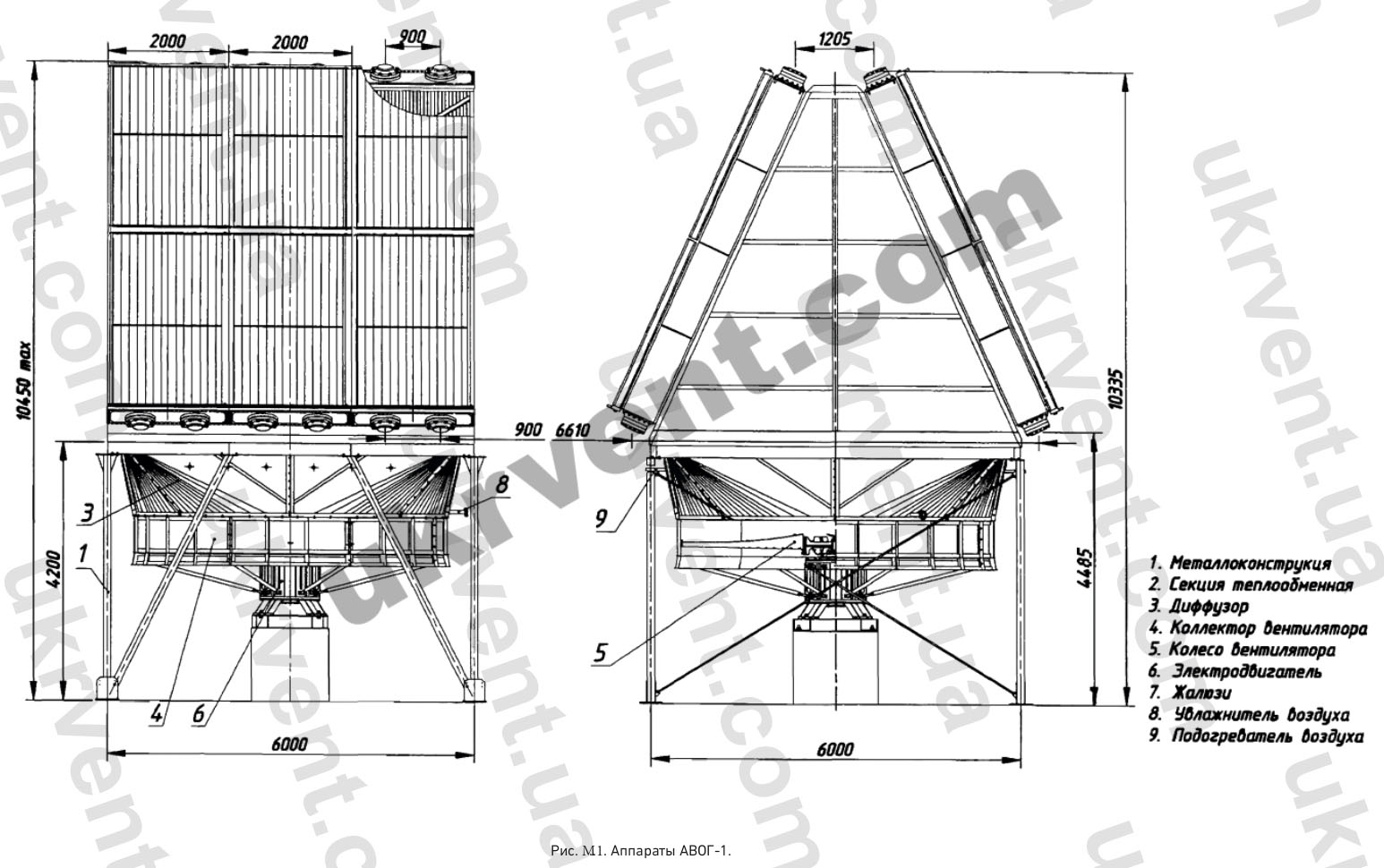

ПРИНЦИП РАБОТЫ ДЕЛЬТАОБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВД
Рабочая среда подается через штуцеры в трубное пространство теплообменных секций. Воздушный поток формируется вентиляторами, приводимыми электродвигателями с возможностью установки частотного преобразователя. Воздух проходит через трубный пучок, обеспечивая теплоотвод и стабилизацию температуры продукта. Количество секций определяется расчетной теплопроизводительностью, что позволяет точно подобрать конфигурацию под конкретный технологический режим. Допускается интеграция систем автоматизации, поддерживающих контроль параметров работы и адаптацию режима охлаждения.
ЦЕНА И КУПИТЬ АВД (АВОГ-1) ДЕЛЬТАОБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Стоимость определяется параметрами конструкции, климатическим исполнением, количеством секций, типом приводов жалюзи и наличием автоматизированных систем регулирования. Существенное влияние оказывает комплектация подогревателями, увлажнителями, системой рециркуляции, а также требования к сейсмостойкости и ветровой устойчивости. У производителя «Укрвентсистемы» возможно приобрести стандартные и специализированные исполнения, включая версии для холодного климата, площадки обслуживания и инструмент для сервисного обслуживания аппаратов, что позволяет сформировать решение в соответствии с требованиями производственного объекта.
Дельтаобразные аппараты воздушного охлаждения АВД (АВОГ-1) представляют собой оборудование, предназначенное для надежного охлаждения и конденсации технологических сред в промышленных установках. Конструкция агрегатов допускает различные варианты исполнения, что обеспечивает их применение в широком спектре отраслей и эксплуатационных условий. Дополнительная адаптация оборудования под требования площадки позволяет учитывать особенности температурных режимов, интенсивность потоков и специфику транспортируемой среды. Применение дельтаобразной компоновки улучшает распределение воздушного потока, способствует равномерной теплопередаче и повышает устойчивость конструкции при переменных нагрузках. Конструктивные особенности аппаратов обеспечивают удобство обслуживания, возможность модернизации и настройку режимов охлаждения за счет использования регулируемых систем управления приводных механизмов, что расширяет функциональные возможности оборудования.
