ФРИР-3050 (1000×3)-БПМ-КС-П: РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ ДЛЯ ПРОМЫШЛЕННЫХ СИСТЕМ ОЧИСТКИ ВОЗДУХА

Каталог

ФРИР-3050 (1000×3)-БПМ-КС-П представляет собой рукавный фильтр в модульном панельном корпусе с коллекторными газоходами, предназначенный для высокоэффективной очистки технологических и аспирационных газов от промышленных пылей. Компоновка оборудования разработана на базе панельных модулей и позволяет формировать систему под конкретные технологические условия. Конструктивная схема обеспечивает удобство обслуживания, стабильные аэродинамические характеристики и высокую степень улавливания пыли.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Рукавные фильтры данного типа предназначены для тонкой очистки газового потока посредством фильтровальных рукавов, устанавливаемых в корпусе модульной конструкции. Система применяется для предотвращения выбросов производственной пыли в атмосферу и для возврата улавливаемого продукта обратно в технологический цикл. Благодаря модульности конструкции возможно формирование оборудования различной производительности и конфигурации.

Корпуса фильтров могут быть выполнены со стандартными камерами чистого газа (КС) для монтажа внутри помещений либо с высокими камерами (КВ) для установки на открытом воздухе. Пылевые бункеры доступны в пирамидальном или щелевом исполнении, что позволяет учитывать свойства улавливаемых частиц.

ПРИМЕНЕНИЕ ФРИР-3050 (1000×3)-БПМ-КС-П РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры ФРИР-3050 (1000×3)-БПМ-КС-П применяются в системах аспирации и газоочистки различных отраслей промышленности, включая переработку сырья, пищевые предприятия, деревообработку, производство строительных материалов и переработку минеральных компонентов.

Установка фильтра в прямоугольном панельном корпусе обеспечивает компактное размещение рукавов и позволяет увеличивать площадь фильтрации за счёт плотного расположения элементов. При необходимости разделения продуктов от разных технологических линий используется многосекционная компоновка, обеспечивающая осаждение пыли в отдельных бункерах без взаимного смешивания.

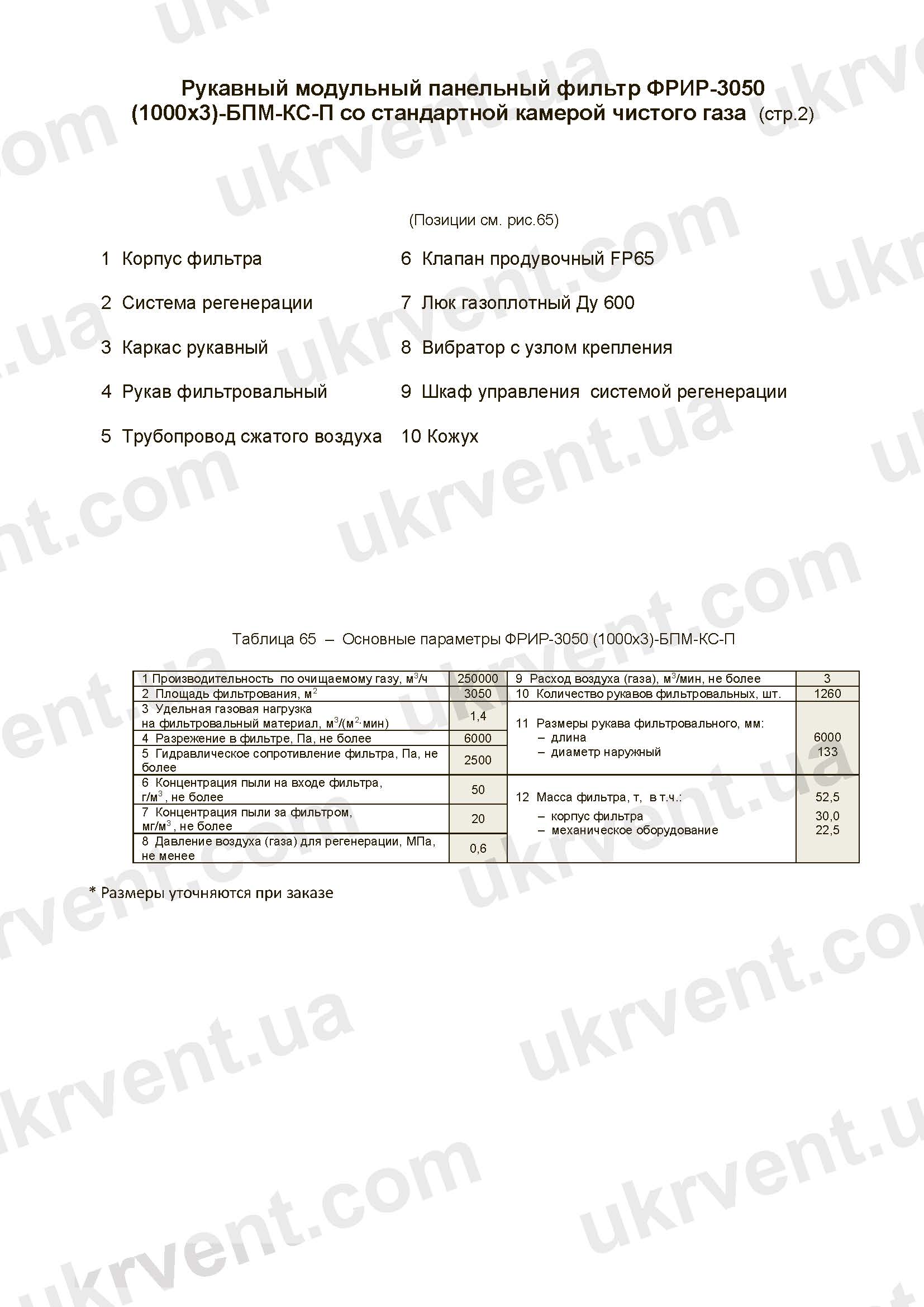

ОСНОВНЫЕ ПАРАМЕТРЫ ФРИР-3050 (1000х3)-БПМ-КС-П РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

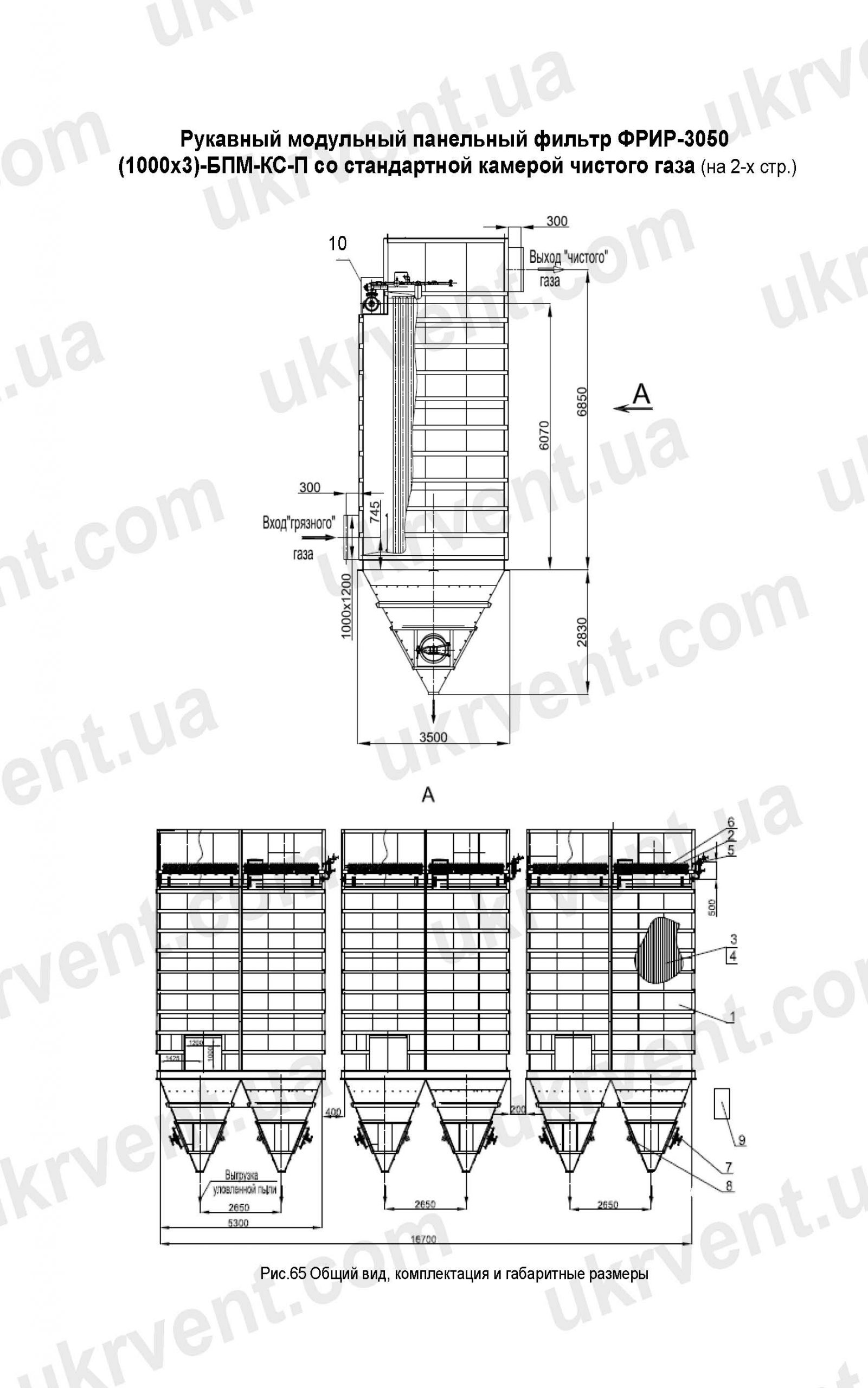

	Рукавный модульный панельный фильтр ФРИР-3050 (1000х3)-БПМ-КС-П со стандартной камерой чистого газа
Производительность по очищаемому газу, м³/ч	250000
Площадь фильтрования, м²	3050
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,4
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	50
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	3
Количество рукавов фильтровальных, шт.	1260
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	52,5
Масса корпуса фильтра, т	30
Масса камеры чистого газа, т
Масса механического оборудования, т	22,5
Масса газоходов с подопорной конструкцией, т

* Размеры уточняются при заказе

ПРИНЦИП РАБОТЫ ФРИР-3050 (1000×3)-БПМ-КС-П РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Работа фильтра основана на прохождении загрязнённого газового потока через фильтровальные рукава. Частицы пыли осаждаются на их поверхности, а очищённый газ поступает в камеру чистого газа. Фильтровальные элементы имеют тканую основу с различной поверхностной плотностью и технологическими пропитками, что обеспечивает устойчивость к химическому воздействию, термическим нагрузкам и гидролизу.

Регенерация осуществляется импульсной продувкой сжатым воздухом. Импульс формируется пневматическими клапанами импортного производства, обладающими длительным ресурсом. Доступ к фильтрующим элементам обеспечивается через съёмные крышки, что позволяет проводить обслуживание без остановки всей аспирационной системы при многосекционном исполнении.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-3050 (1000×3)-БПМ-КС-П

Рабочая температура очищаемого потока: до 250 °С

Применяемые фильтроэлементы: гладкие рукава на проволочных каркасах

Способ регенерации: импульсная продувка сжатым воздухом

Требуемые ресурсы:

электропитание 220/380 В, 50 Гц

сжатый осушенный воздух 5–6 бар, очищенный от примесей согласно ГОСТ 17433-80

Необходимый зазор над крышками при внутренней установке: не менее 2000 мм

Возможность обслуживания сверху без остановки секций (при многосекционном исполнении)

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-3050 (1000×3)-БПМ-КС-П

Оборудование сочетает продуманную модульную конструкцию, высокую ремонтопригодность и эффективное использование пространства фильтрационной камеры. К преимуществам относятся:

возможность масштабирования производительности за счёт добавления модулей;
оптимальное размещение рукавов для увеличения площади фильтрации при компактных габаритах;
удобный доступ к фильтроэлементам через съёмные крышки;
использование клапанов с длительным ресурсом для стабильной регенерации;
возможность выбора высоты камеры чистого газа и типа бункеров;
поддержка различных вариантов исполнения и дополнительных опций: теплоизоляция, обогрев клапанов, площадки обслуживания, силосные конструкции.

Оборудование производства «Укрвентсистемы» отличается аккуратным инженерным исполнением, продуманной эргономикой обслуживания и ориентацией на долгосрочную эксплуатацию в промышленной среде.

ЦЕНА И КУПИТЬ ФРИР-3050 (1000×3)-БПМ-КС-П

Стоимость оборудования формируется с учётом ряда параметров: конфигурации панельных модулей, числа фильтровальных элементов, выбранного типа бункеров, наличия дополнительных опций (теплоизоляция, обогрев клапанов, площадки обслуживания), исполнения корпуса и требований к автоматизации.

У производителя «Укрвентсистемы» доступна поставка фильтра в базовой комплектации, включающей корпус, бункер, фильтровальный модуль, пылевую задвижку, шлюзовой питатель и систему автоматики. Также возможна поставка опциональных элементов и подбор конфигурации под конкретные технологические условия.

ФРИР-3050 (1000×3)-БПМ-КС-П представляет собой конструктивно продуманную систему очистки газов и аспирационного воздуха на основе модульных панельных секций. Оборудование обеспечивает высокий уровень эффективности фильтрации, удобно в обслуживании и позволяет формировать индивидуальные решения для различных отраслей промышленности. Компоновочная гибкость, практичность и технологичность делают такие фильтры надежным решением для длительной эксплуатации в условиях производственных нагрузок.
