ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР88-75-2,5 ВЗ ВЗРЫВОЗАЩИЩЕННЫЙ
Вентилятор низкого давления ВР 88-75
ВР88-75ВЗ взрывозащищенный
Вентиляторы радиальные низкого давления ВР88-75-2,5 ВЗ взрывозащищенного исполнения производства «Укрвентсистемы» предназначены для применения в системах вентиляции и кондиционирования, где предъявляются повышенные требования к безопасности, устойчивости конструкции и надежности работы оборудования. Конструктивные решения вентиляторов данной серии ориентированы на эксплуатацию в условиях возможного присутствия взрывоопасных газовоздушных смесей при соблюдении установленных ограничений по составу перемещаемой среды.
ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР88-75-2,5 ВЗ ВЗРЫВОЗАЩИЩЕННЫЙ
Вентиляторы ВР88-75-2,5 ВЗ предназначены для перемещения газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Оборудование применяется в системах кондиционирования воздуха, вентиляции и воздушного отопления, а также для других санитарно-производственных целей.
Вентиляторы устанавливаются на элеваторах и других агропромышленных комплексах, в производственных и технологических помещениях, цехах, магазинах и торговых центрах, офисных зданиях, ресторанах, объектах общественного питания, коммерческих и промышленных зданиях, а также в частных домах и квартирах при соблюдении условий эксплуатации.

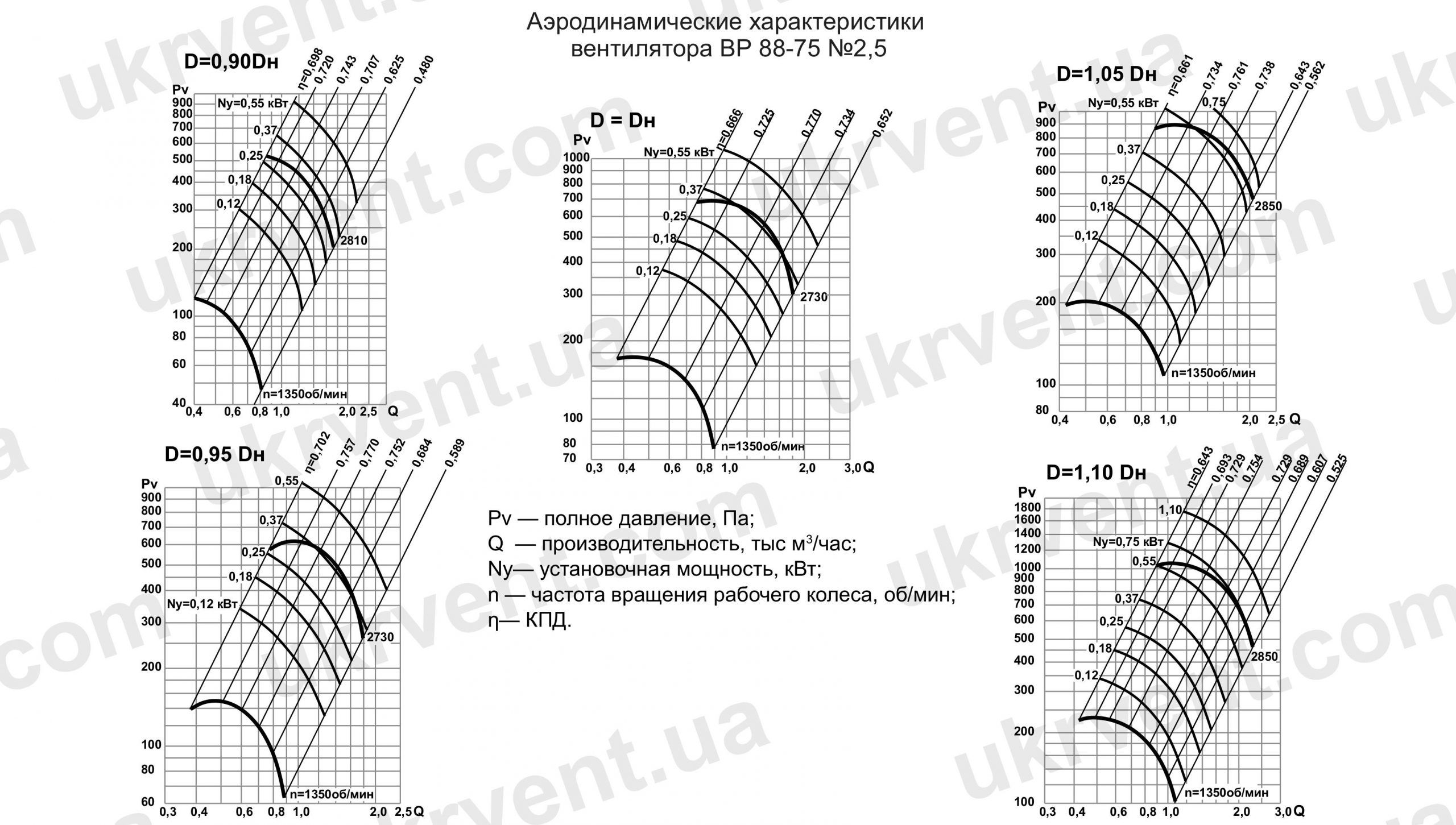

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР88-75-2,5ВЗ ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ
| Обозначение вентилятора | Исполнение | D/DH | Тип электро двигателя | Nдв, кВт | nдв, об/мин | nрк, об/мин | Производительность ηmax, 103м3/час | Производительность в рабочей зоне, 103м3/час | Полное давление ηmax, Па | Полное давление в рабочей зоне, Па | Масса вентилятора, кг |
| ВР88-75-2,5ВЗ | 1 | 0,9 | АИМ-М, АИМ | 0,37 | 3000 | 2730 | 1,15 | 0,85-1,73 | 450 | 525-204 | 35 |
| ВР88-75-2,5ВЗ | 1 | 0,95 | АИМ-М, АИМ | 0,55 | 3000 | 2700 | 1,22 | 0,77-1,79 | 573 | 620-263 | 35 |
| ВР88-75-2,5ВЗ | 1 | 1 | АИМ-М, АИМ | 0,55 | 3000 | 2700 | 1,4 | 0,77-1,81 | 545 | 668-293 | 35 |
| ВР88-75-2,5ВЗ | 1 | 1,05 | АИМ-М, АИМ | 0,75 | 3000 | 2790 | 1,43 | 0,90-2,06 | 817 | 894-478 | 38 |
| ВР88-75-2,5ВЗ | 1 | 1,1 | АИМ-М, АИМ | 0,75 | 3000 | 2790 | 1,45 | 0,89-2,29 | 959 | 1055-464 | 38 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №2,5 ВЗ ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 88-75 №2,5 ВЗ | 1350 | 70 | 57 | 60 | 68 | 61 | 59 | 57 | 49 | 40 |
| ВР 88-75 №2,5 ВЗ | 2730 | 88 | 75 | 78 | 86 | 79 | 77 | 75 | 67 | 58 |
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР88-75-2,5 ВЗ ВЗРЫВОЗАЩИЩЕННЫЙ

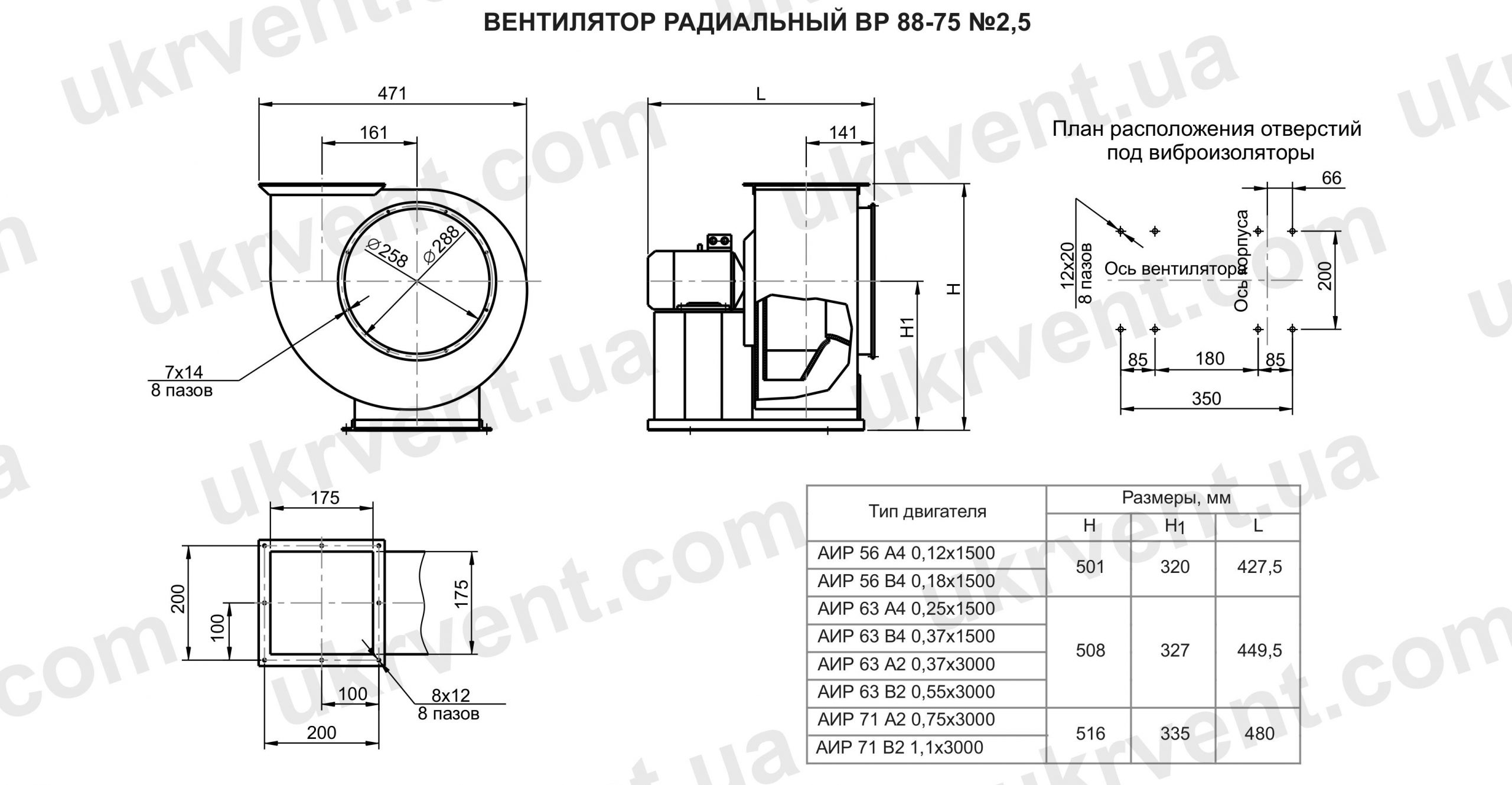

Вентиляторы радиальные низкого давления ВР88-75-2,5 ВЗ изготавливаются в одностороннем исполнении всасывания. Корпус вентилятора выполнен в виде спиральной поворотной улитки, что позволяет изменять угол ее поворота и упрощает монтаж вентилятора и подключение воздуховодов.
Рабочее колесо оснащено назад загнутыми лопатками, количество лопаток — 12. Направление вращения вентилятора может быть правым или левым и определяется со стороны всасывания воздуха: при вращении рабочего колеса по часовой стрелке вентилятор считается правым, при вращении против часовой стрелки — левым.
Вентиляторы изготавливаются в исполнении 1, при котором рабочее колесо закреплено непосредственно на валу двигателя. Диаметр рабочего колеса может изменяться в пределах от Dн до 1,1Dн в соответствии с ДСТУ 2549-94. Применяются рабочие колеса с коэффициентами 0,9Dн, 0,95Dн, 1,05Dн и 1,1Dн, что позволяет в ограниченных пределах корректировать давление и производительность.
По взрывозащищенному исполнению вентиляторы выпускаются в вариантах ВЗ и ВЗпч. Исполнение ВЗ предусматривает изготовление из разнородных металлов с применением взрывозащищенного электродвигателя. Исполнение ВЗпч предполагает взрывозащищенную проточную часть при использовании общепромышленного двигателя.
В качестве материала изготовления применяются нержавеющие стали AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti. Использование нержавеющих сталей оправдано при эксплуатации вентилятора в условиях повышенной агрессивности рабочей среды.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР88-75-2,5 ВЗ ВЗРЫВОЗАЩИЩЕННЫЙ
Конструкция вентиляторов ВР88-75-2,5 ВЗ отличается надежностью и технологической простотой. Применение назад загнутых лопаток обеспечивает стабильную работу в расчетных режимах. Поворотный спиральный корпус расширяет возможности компоновки вентиляционных систем. Использование качественных материалов, включая нержавеющие стали, позволяет эксплуатировать оборудование в условиях повышенных требований к коррозионной стойкости. Эксплуатационные затраты остаются на низком уровне при соблюдении регламентов обслуживания и условий применения.
ЦЕНА И КУПИТЬ ВР88-75-2,5 ВЗ ВЗРЫВОЗАЩИЩЕННЫЙ
Стоимость вентиляторов ВР88-75-2,5 ВЗ зависит от выбранного варианта исполнения, типа взрывозащиты, материала проточной части, коэффициента рабочего колеса, направления вращения, а также применяемого электродвигателя. Дополнительное влияние на цену оказывает выбор нержавеющей стали и требования к взрывозащищенному оборудованию.
Производство вентиляторов осуществляется предприятием «Укрвентсистемы», что позволяет заказать оборудование в необходимом исполнении в рамках предоставленных конструктивных решений. При покупке у производителя обеспечивается соответствие вентилятора заявленному исполнению и согласованным параметрам.
Вентиляторы радиальные низкого давления ВР88-75-2,5 ВЗ взрывозащищенного исполнения представляют собой технически выверенное решение для систем вентиляции, кондиционирования и воздушного отопления. Конструкция вентилятора, варианты исполнения и используемые материалы ориентированы на эксплуатацию в условиях повышенных требований к безопасности и надежности при строгом соблюдении ограничений по составу перемещаемой среды.
