ЦИКЛОН ДЛЯ ДРЕВЕСНЫХ ОТХОДОВ ОЭКДМ К-24 — ЦЕНА, КУПИТЬ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, РАЗМЕРЫ

Циклон ОЭКДМ К-24 производства «Укрвентсистемы» — это специализированное промышленное оборудование, предназначенное для применения в системах пневмотранспорта измельчённых древесных отходов с низким содержанием пыли. Данный аппарат нашёл широкое применение на деревообрабатывающих предприятиях, ориентированных на удаление щепы, коры, сырой и сухой стружки, витой стружки, а также сырых опилок.

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ ПРИМЕНЕНИЯ

Циклоны ОЭКДМ К-24 разработаны как разгрузочные устройства в аспирационных системах. В отличие от пылеулавливающих установок, циклоны данной серии не рассчитаны на улавливание мелкодисперсной древесной пыли в значительных концентрациях, что обусловлено их конструктивной схемой и ограниченными возможностями расчётного определения эффективности пылеочистки.

Тем не менее, при правильном подборе и герметичном соединении с бункером-накопителем, циклоны демонстрируют стабильно высокий коэффициент очистки воздушной смеси. Остаточная запылённость после прохождения циклона составляет:

• 10–30 мг/м³ — для сырой и витой стружки, а также опилок;
• 90–100 мг/м³ — для древесной пыли от шлифовального оборудования.

Это делает Циклон ОЭКДМ К-24 оптимальным решением для участков выгрузки вторичного древесного сырья, где содержание пыли не превышает технологически допустимых нормативов.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Циклон для древесных отходов ОЭКДМ К-24 представляет собой вертикальный цилиндрический аппарат с последовательно расположенными элементами:

• Корпус с внутренним стаканом, выполняющим функции грубого сепаратора;
• Входной патрубок, обеспечивающий тангенциальное завихрение воздушного потока;
• Верхняя часть с выхлопной трубой, через которую удаляется очищенный воздух;
• Верхний и нижний конические участки;
• Водосборник, оснащённый трубкой слива и рассекателем;
• Сливная трубка, отводящая конденсат из выхлопной трубы при выпадении атмосферных осадков.

Конструктивная особенность — наличие системы водоотделения, включающей сборник осадка и фильтрующий стакан. Это обеспечивает эффективную работу циклона при транспортировке влажных древесных материалов, предотвращая гидроудары и снижение производительности из-за влаги в воздушной смеси.

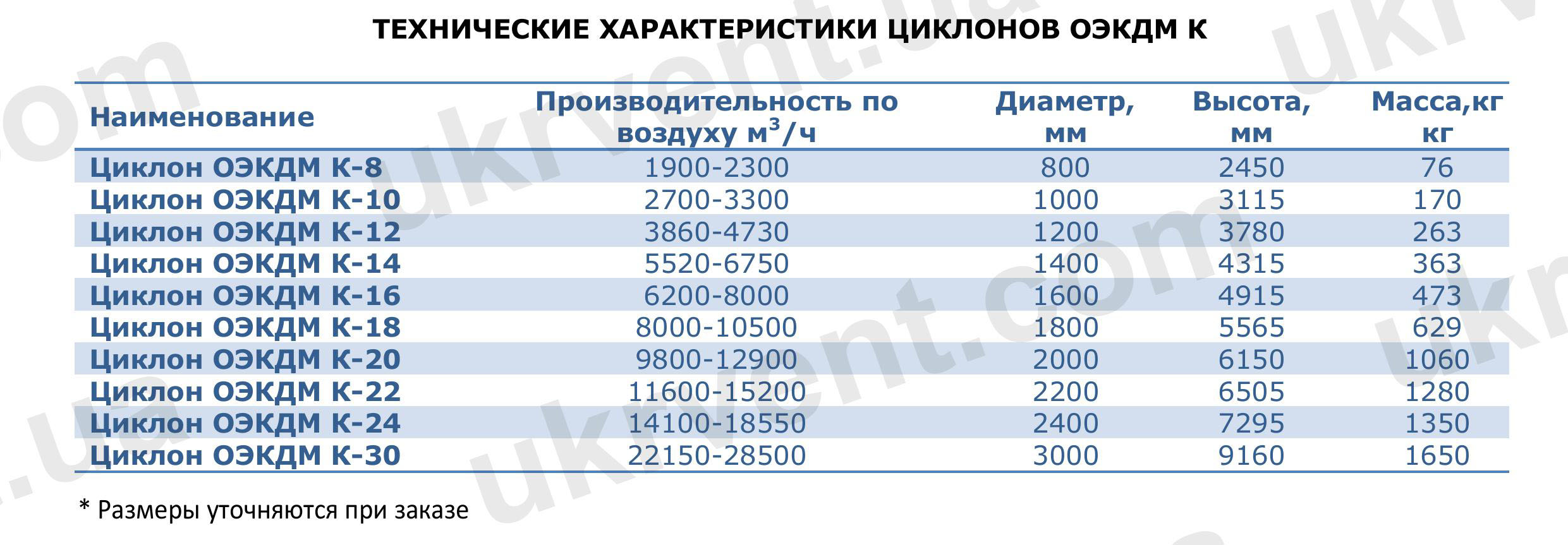

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ОЭКДМ К-24

* Размеры уточняются при заказе

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Циклон ОЭКДМ К-24 стандартно изготавливается из углеродистой стали марки Ст3, что обеспечивает достаточную прочность и коррозионную стойкость в типовых условиях эксплуатации. При необходимости, в случае работы в агрессивной среде или при наличии абразивных включений в транспортируемом сырье, допускается изготовление из следующих марок нержавеющей стали:

• AISI 304
• AISI 316L
• AISI 321
• AISI 430
• AISI 316Ti

Такая модификация рекомендована для эксплуатации на предприятиях с высокими требованиями к износостойкости и химической устойчивости оборудования.

ИСПОЛНЕНИЕ И МОНТАЖ

Циклон ОЭКДМ К-24 выпускается в двух вариантах:

• Правого исполнения — при взгляде сверху поток воздуха движется по часовой стрелке;
• Левого исполнения — при взгляде сверху поток воздуха движется против часовой стрелки.

Для эффективной работы каждый циклон должен быть герметично присоединён к бункеру-накопителю. При этом объём бункера подбирается, исходя из суточного объёма отходов, и составляет, как правило, от 5 до 35 м³.

Недопустимо допускать накопление материала в конической части циклона без отвода — это вызывает резкое падение эффективности очистки и перегрузку сепарационной камеры. Пренебрежение данным требованием приводит к неравномерной работе системы пневмотранспорта и нарушению санитарных норм по запылённости воздуха в производственных помещениях.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И РАБОЧИЕ ХАРАКТЕРИСТИКИ

Назначение: транспортировка и разгрузка измельчённой древесины без высокой концентрации пыли

Остаточная запылённость воздуха:

10–30 мг/м³ — при удалении стружки и опилок;

90–100 мг/м³ — при удалении древесной пыли

• Коэффициент местного сопротивления: 5

Материал корпуса: Ст3 (по умолчанию); опционально — AISI 304, 316L, 321, 430, 316Ti

Исполнение: левое и правое

Комплектация: корпус, стакан, входной патрубок, выхлопная труба, слив влаги, сборник осадка, конусы, рассекатель

Дополнительные элементы: сливная трубка для отвода атмосферной влаги

ПРЕИМУЩЕСТВА И ЭКСПЛУАТАЦИОННЫЕ ДОСТОИНСТВА

• Возможность работы с влажными древесными отходами благодаря встроенному водоотделителю;
• Простота обслуживания за счёт доступности всех элементов конструкции;
• Универсальность установки — левое и правое исполнения для любой трассы пневмотранспортной системы;
• Возможность выбора материала изготовления в зависимости от условий эксплуатации;
• Компактные габариты при высокой пропускной способности.

ГДЕ КУПИТЬ И КАКАЯ ЦЕНА НА ЦИКЛОН ОЭКДМ К-24

Купить Циклон для древесных отходов ОЭКДМ К-24 можно напрямую у официального производителя —«Укрвентсистема». Актуальная цена на Циклон ОЭКДМ К-24 зависит от исполнения (материал корпуса, наличие антикоррозионной защиты, тип подключения к бункеру, сторона исполнения и др.) и предоставляется по запросу в технический отдел предприятия.

Рекомендуется уточнять наличие оборудования на складе и сроки изготовления в индивидуальном порядке, особенно при заказе партии циклона в нержавеющем исполнении.

Циклон ОЭКДМ К-24 — это промышленно проверенное решение для предприятий, работающих с измельчённой древесиной и нуждающихся в надёжном разгрузочном устройстве для аспирационных систем. Высокая эффективность удаления фракций средней и крупной плотности, надёжная работа с влажным материалом, модульность конструкции и проверенное качество исполнения делают Циклон ОЭКДМ К-24 оптимальным выбором для устойчивой и безопасной работы деревообрабатывающего производства.
