ВОМ ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ТОННЕЛЕЙ И СТАНЦИЙ МЕТРОПОЛИТЕНОВ

ВОМ вентилятор для метрополитена

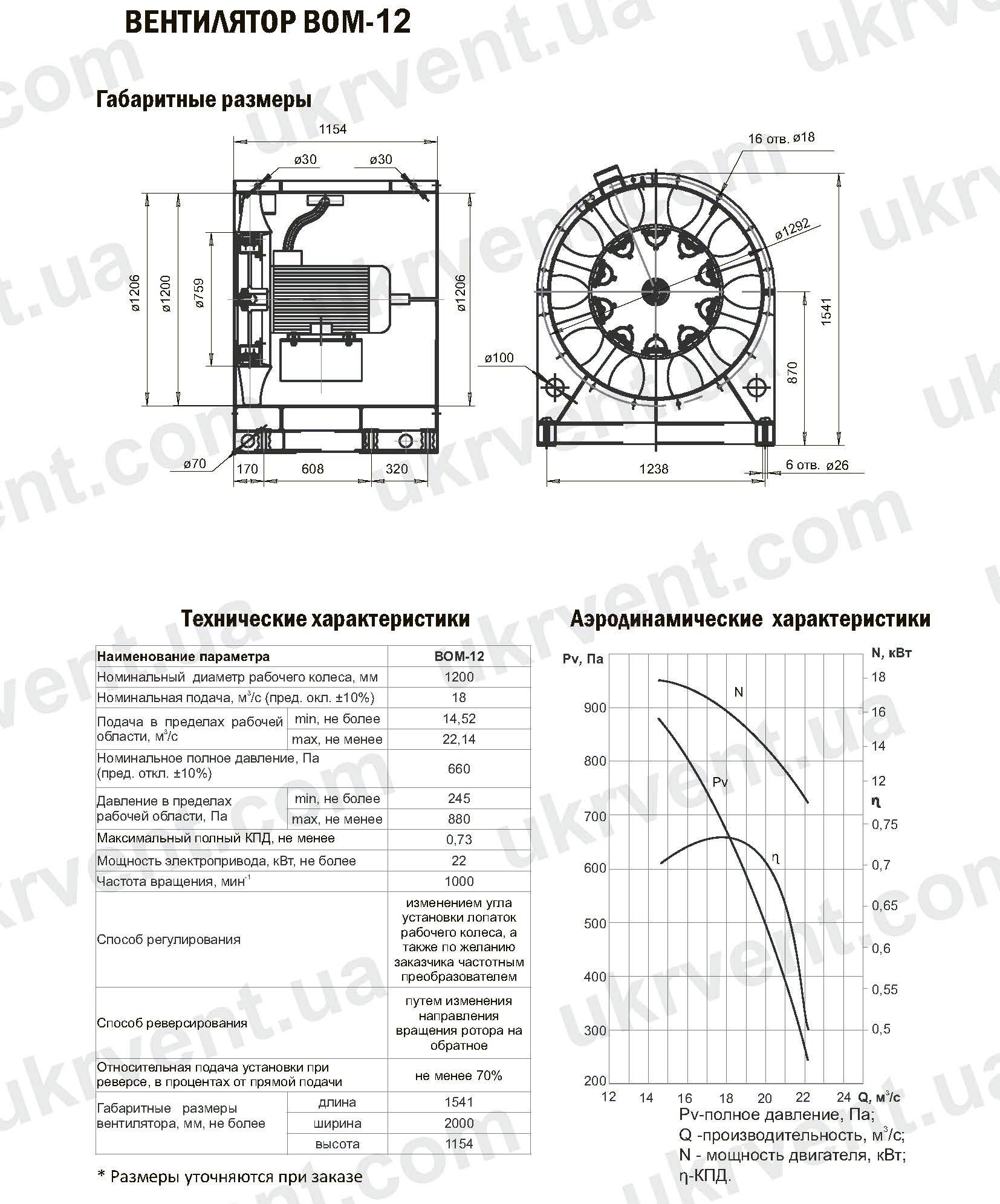

ВОМ-12
ВОМ-14
ВОМ-16
ВОМ-18
ВОМ-20
ВОМ-24

Вентиляторы осевые ВОМ производства «Укрвентсистемы» предназначены для эксплуатации в системах вытяжной и противодымной вентиляции тоннелей и станций метрополитенов. Конструкция агрегатов ориентирована на обеспечение надёжного воздухообмена в условиях повышенной влажности, температуры и ограниченного пространства вентиляционных камер. Вентиляторы серии ВОМ применяются для удаления дыма, продуктов горения и загрязнённого воздуха, а также для подачи свежего воздуха в аварийных и штатных режимах эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА ВОМ

Основное назначение осевого вентилятора ВОМ — создание направленного воздушного потока в системах главного проветривания подземных сооружений. Конструкция вентилятора обеспечивает стабильную работу при перемещении воздуха, газов и дымовых смесей с температурой от –45 °С до +50 °С, а также кратковременно — до +400 °С в течение двух часов.

Корпус вентилятора сварной, выполнен из листового проката и снабжён фланцами для жёсткого присоединения к воздуховодам, шиберным устройствам или коллекторам. Рабочее колесо с регулируемым углом установки лопаток (от 10° до 45° с шагом 5°) позволяет изменять характеристики производительности и давления в зависимости от условий эксплуатации. Лопатки изготовлены из литого алюминиевого сплава, что гарантирует прочность, коррозионную стойкость и точный аэродинамический профиль.

Реверсирование воздушного потока осуществляется изменением направления вращения вала электродвигателя. Конструкция предусматривает возможность реверса с производительностью не менее 70 % или 100 % от номинального расхода.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРА ВОМ ДЛЯ МЕТРОПОЛИТЕНА

Вентиляторы ВОМ применяются в системах:

главного проветривания тоннелей и станций метрополитена;
вытяжной и противодымной вентиляции при пожарных режимах;
резервных вентиляционных установках, обеспечивающих аварийный воздухообмен;
промышленных вентиляционных камерах, где требуется высокая производительность и надёжность.

Установка вентиляторов осуществляется стационарно в вентиляционных шахтах или камерах. Возможен монтаж как одиночного агрегата, так и пары вентиляторов, соединённых последовательно или параллельно. Конструктивное исполнение допускает разборку вентилятора на сборочные узлы, что облегчает транспортировку и монтаж в стеснённых условиях подземных сооружений.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ОСЕВЫХ ВОМ

Для обеспечения долговечной работы вентилятора ВОМ производителем установлены следующие условия эксплуатации:

Температура перемещаемого воздуха — от –45 °С до +50 °С (в аварийных режимах — до +400 °С в течение 120 минут).
Температура окружающего воздуха — от –30 °С до +45 °С.
Относительная влажность — до 98 % при температуре +25 °С.
Среда — воздух или газовоздушная смесь, не содержащая липких, взрывоопасных и агрессивных компонентов.
Режим эксплуатации — продолжительный, круглосуточный, с возможностью многократного реверса воздушного потока.
Монтаж — стационарный, на виброизолированной раме, с обязательным подключением к вентиляционным коллекторам.

Каждый вентилятор проходит балансировку ротора и контроль вибрации, что исключает возникновение резонансных колебаний при длительной эксплуатации.

ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ТОННЕЛЕЙ И СТАНЦИЙ МЕТРОПОЛИТЕНОВ ВОМ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ

Наименование параметра	Номинальный диаметр рабочего колеса, мм	Номинальная подача, м³/с (пред. окл. ±10%)	Подача в пределах рабочей области, min, не более, м³/с	Подача в пределах рабочей области, max, не менее, м³/с	Номинальное полное давление, Па (пред. откл. ±10%)	Давление в пределах рабочей области, min, не более, Па	Давление в пределах рабочей области, max, не менее, Па	Максимальный полный КПД, не менее	Мощность электропривода, кВт, не более	Частота вращения, мин’¹	Способ регулирования	Способ реверсирования	Относительная подача установки при реверсе, в процентах от прямой подачи	длина	ширина	высота
ВОМ-12	1200	18	14,52	22,14	660	245	880	0,73	22	1000	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем	путем изменения направления вращения ротора на обратное	не менее 70%	1541	2000	1154
ВОМ-14	1400	25,1	7,5	38,6	498	196	684	0,77	30	750	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем	путем изменения направления вращения ротора на обратное	не менее 70%	1830	1750	1700
ВОМ-16	1600	40	20	60	500	200	800	0,77	75	750	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем	путем изменения направления вращения ротора на обратное	не менее 70%	2090	2000	1950
ВОМ-18	1800	42	12,5	65	510	55	700	0,79	55	590	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем	путем изменения направления вращения ротора на обратное	не менее 70%	2370	2270	2050
ВОМ-20	2000	60	25	70	500	150	800	0,77	75	600	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем	путем изменения направления вращения ротора на обратное	не менее 70%	2650	2500	2650
ВОМ-24	2400	70	25	110	700	300	800	0,77	75	500	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем	путем изменения направления вращения ротора на обратное	не менее 70%	3160	3030	2960

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДИФФУЗОРА

Размеры диффузоров могут быть откорректированы в соответствии с размерами вентиляторной камеры по желанию заказчика. Диффузор может быть выполнен как диффузор-тушитель шума.

	Оптимальные размеры			Рекомендованные размеры
Обозначение вентилятора	⌀d, мм	⌀D, мм	L, мм	⌀d, мм	⌀D, мм	L, мм
Вентилятор ВОМ-12	1200
Вентилятор ВОМ-14	1400	2136	2800	1400	1768	1400
Вентилятор ВОМ-16	1600	2432	3200	1600	2020	1600
Вентилятор ВОМ-18	1800	2736	3600	1800	2268	1800
Вентилятор ВОМ-20	2000	3040	4000	2000	2520	2000
Вентилятор ВОМ-24	2400	3648	4800	2400	3024	2400

* Размеры уточняются при заказе

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВУСТВОРЧАТОГО ШИБЕРА

По желанию заказчика вентиляторы серии ВОМ могут комплектоваться как двустворчатыми так и многостворчатыми шиберами.

Обозначение вентилятора	D, мм	b, мм	масса, кг
Вентилятор ВОМ-12	1200	160	150
Вентилятор ВОМ-14	1400	180	180
Вентилятор ВОМ-16	1600	210	260
Вентилятор ВОМ-18	1800	230	350
Вентилятор ВОМ-20	2000	260	380
Вентилятор ВОМ-24	2400	310	500

* Размеры уточняются при заказе

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МНОГОЛЕПЕСТКОВОГО ШИБЕРА

Обозначение вентилятора	А, мм	В, мм	с, мм	масса, кг
Вентилятор ВОМ-12	1600	1600	180	120
Вентилятор ВОМ-14	1800	1800	200	140
Вентилятор ВОМ-16	2100	2100	220	160
Вентилятор ВОМ-18	2400	2400	250	200
Вентилятор ВОМ-20	2500	2500	280	240
Вентилятор ВОМ-24	3200	3200	320	300

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ВЕНТИЛЯТОР ДЛЯ МЕТРОПОЛИТЕНОВ ВОМ

Стоимость осевых вентиляторов ВОМ определяется рядом конструктивных и эксплуатационных факторов:

типоразмер вентилятора и диаметр рабочего колеса;
угол установки лопаток (влияет на производительность и давление);
мощность электродвигателя и исполнение (обычное или реверсивное);
материал корпуса и лопаток (сталь, алюминиевый сплав);
дополнительное оснащение — диффузор, виброизоляторы, обратные клапаны, устройства управления.

Производитель «Укрвентсистемы» предлагает полный цикл изготовления, поставки и технического сопровождения вентиляторов ВОМ. Покупатель может заказать оборудование в стандартном исполнении или с индивидуальными параметрами — под конкретные условия тоннеля или вентиляционной шахты.

Приобретая вентиляторы ВОМ напрямую у производителя, заказчик получает гарантию соответствия технических характеристик, точное выполнение реверсивных параметров и совместимость с проектными решениями систем метрополитена.

Осевые вентиляторы ВОМ производства «Укрвентсистемы» представляют собой надёжное и технологичное решение для систем вытяжной и противодымной вентиляции тоннелей и станций метрополитенов. Конструкция агрегатов обеспечивает устойчивую работу при экстремальных температурах, возможность реверса воздушного потока и простоту обслуживания.

Применение вентиляторов ВОМ гарантирует эффективный воздухообмен, пожарную безопасность и соответствие современным требованиям эксплуатации подземных инженерных сооружений.
