АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ МАЛОПОТОЧНЫЕ АВМ-В ВЕРТИКАЛЬНЫЕ: НАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ И ОСОБЕННОСТИ КОНСТРУКЦИИ

Малопоточные аппараты воздушного охлаждения АВМ-В вертикального исполнения применяются в технологических комплексах, где требуется стабильное охлаждение или конденсация газообразных, парообразных и жидких сред. Оборудование данного типа используется в нефтегазовой, химической, нефтехимической и смежных отраслях. Конструктивные решения обеспечивают эксплуатацию аппаратов при различных климатических условиях, включая районы с низкими температурами, высокой ветровой нагрузкой и повышенной сейсмичностью.

ОСНОВНОЕ НАЗНАЧЕНИЕ АВМ-В ВЕРТИКАЛЬНЫХ МАЛОПОТОЧНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Аппараты предназначены для охлаждения и конденсации технологических сред в процессах переработки нефти, газа, химического сырья и других продуктов. Конструктивно АВМ-В представляет собой аппарат с одной вертикально установленной трубной секцией из биметаллических оребренных труб, изготовленных методом поперечно-винтового накатывания ребра на алюминиевую оболочку, установленную на несущую гладкую трубу.

Теплообменная секция обдувается воздушным потоком, создаваемым осевым вентилятором, что обеспечивает эффективный теплоотвод и стабильные параметры охлаждения при малых расходах воздуха и продукта.

Аппараты выпускаются в климатических исполнениях У1 и УХЛ1 по ГОСТ 15150, что позволяет применять оборудование в различных регионах, включая зоны с отрицательными температурами до –55 °C, согласно исполнению С.

ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВМ-В

Оборудование используется в технологических системах, где требуется компактный, энергически рациональный и эффективный теплообмен. Основные области применения:

• Нефтегазовая отрасль — охлаждение и конденсация газов, нефтепродуктов и паров.
• Химическая промышленность — охлаждение химических реагентов и промежуточных продуктов.
• Нефтехимическая промышленность — стабилизация рабочих параметров сырья и полуфабрикатов.
• Металлургия — охлаждение минеральных и синтетических масел.

Аппараты могут комплектоваться системами рециркуляции воздуха, автоматизированным управлением вентилятором, вибровыключателями и дополнительными узлами подготовки воздуха, что расширяет диапазон задач, решаемых оборудованием.

ПРИНЦИП РАБОТЫ МАЛОПОТОЧНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВМ-В ВЕРТИКАЛЬНЫХ

Продукт подаётся через входные штуцеры в трубное пространство теплообменной секции. Внутреннее движение среды обеспечивает эффективную теплопередачу к стенкам оребренных труб.

Одновременно вентилятор подает воздушный поток на внешнюю поверхность труб. Поток проходит между рядами ребер, унося тепловую энергию и обеспечивая охлаждение или конденсацию продукта.

Теплообменная секция устанавливается вертикально, что обеспечивает:

• равномерную продувку воздухом;
• устойчивый температурный режим;
• минимизацию вероятности локального перегрева;
• компактность установки при ограниченной площади.

Количество секций определяется расчётом, однако вертикальные АВМ-В традиционно выполняются с одной секцией, что упрощает обслуживание и монтаж.

ЦЕНА И КУПИТЬ АВМ-В ВЕРТИКАЛЬНЫЙ МАЛОПОТОЧНЫЙ АППАРАТ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Стоимость аппаратов зависит от ряда конструктивных и эксплуатационных факторов. На цену влияют:

• тип климатического исполнения (У1, УХЛ1, С);
• требования к сейсмостойкости (7 или 9 баллов);
• ветровой район установки;
• необходимость комплектации дополнительными системами — рециркуляция воздуха, частотный преобразователь, вибровыключатель;
• тип привода жалюзи — ручной, пневматический или электромеханический;
• оснащение дополнительными устройствами (увлажнитель воздуха, подогреватель воздуха или продукта, обслуживающие площадки, специализированный инструмент);
• индивидуальные требования технологического проекта.

Производитель «Укрвентсистемы» предоставляет возможность заказать аппараты в любой доступной комплектации, включая конструкции с повышенной стойкостью к климатическим и сейсмическим воздействиям, а также расширенный комплект обслуживающего оборудования.

Вертикальные малопоточные аппараты воздушного охлаждения АВМ-В представляют собой технологически выверенные теплообменные устройства, предназначенные для работы в различных промышленных условиях. Конструкция обеспечивает устойчивую теплопередачу, возможность эксплуатации в сложных климатических регионах и адаптацию к требованиям конкретного производственного процесса. Аппараты применяются в нефтегазовой, химической, нефтехимической и других отраслях, где необходимы стабильность, надежность и компактный тепловой контур.

ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ

Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.

* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром.

** Размеры уточняются при заказе

МОДИФИКАЦИИ АППАРАТОВ МАЛОПОТОЧНЫХ АВМ-В

* – число потоков;

** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С;

*** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6.

**** Размеры уточняются при заказе

ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ МАЛОПОТОЧНЫХ АВМ-В

Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов.

Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком).

Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.

* Размеры уточняются при заказе

ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ

ПОВЕРХНОСТЬ ТЕПЛООБМЕНА И КОЛИЧЕСТВО ОРЕБРЕННЫХ ТРУБ В АППАРАТАХ АВМ-В

Предельное отклонение площади поверхности теплообмена от номинальной -5%.

* Размеры уточняются при заказе

МАССЫ АППАРАТОВ АВМ-В, КГ, НЕ БОЛЕЕ

* Размеры уточняются при заказе

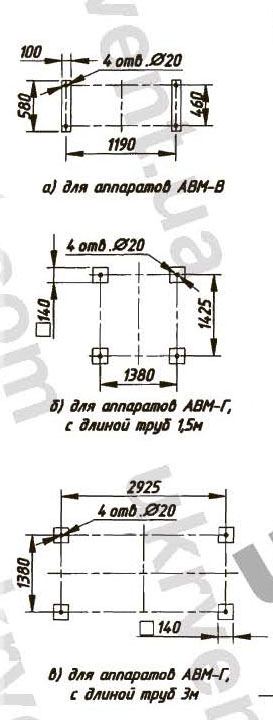

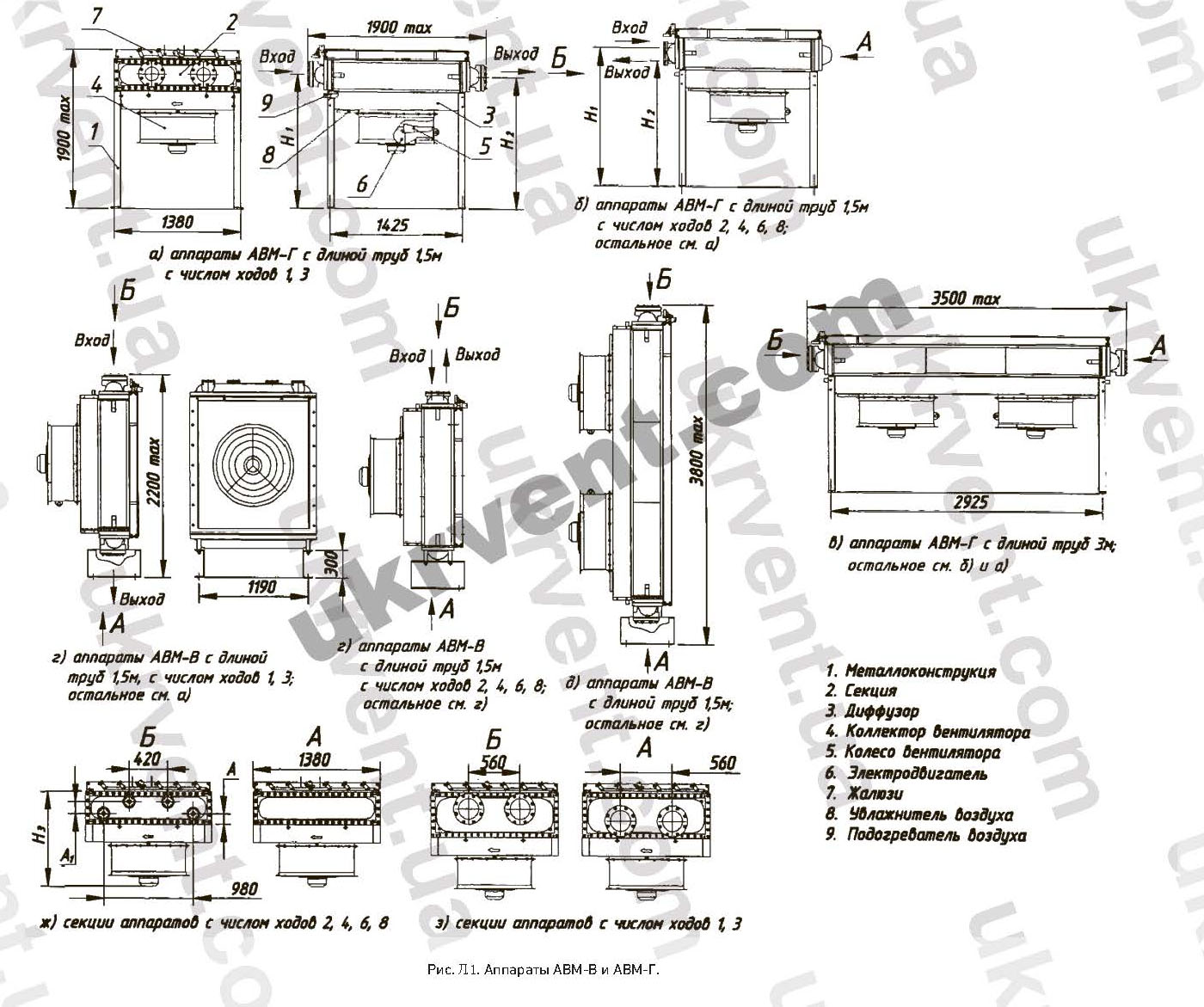

ДИАМЕТРЫ ШТУЦЕРОВ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ АВМ-В

* Размеры уточняются при заказе
