АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ЗИГЗАГООБРАЗНЫЕ АВЗ: НАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

Зигзагообразные аппараты воздушного охлаждения АВЗ производства «Укрвентсистемы» применяются для охлаждения и конденсации парообразных, газообразных и жидких сред в технологических циклах нефтеперерабатывающей, нефтехимической, химической, газовой и смежных отраслей промышленности. Конструкция оборудования ориентирована на эксплуатацию в условиях широкого температурного диапазона и воздействий внешней среды согласно требованиям действующих нормативов.

ОСНОВНОЕ НАЗНАЧЕНИЕ АВЗ ЗИГЗАГООБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

АВЗ предназначены для отвода тепла от рабочих сред с последующим снижением температуры либо переводом вещества из паровой фазы в жидкую. Аппараты используются в процессах охлаждения нефтепродуктов, газов, химических реагентов и технологических жидкостей. Благодаря зигзагообразной компоновке теплообменных секций обеспечивается эффективное использование площади размещения и стабильное аэродинамическое распределение воздушного потока.

Климатические исполнения У1 и УХЛ1 по ГОСТ 15150 допускают эксплуатацию оборудования в регионах с умеренными и холодными условиями. Отдельные модификации могут выполняться в исполнении С — для районов с температурой минус 55 °С в течение пяти суток наиболее холодного периода.

ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВЗ

АВЗ используются на объектах нефтегазовой промышленности для охлаждения и конденсации газов, паров и фракций нефтепереработки. В химической отрасли агрегаты служат для теплоотвода химических реагентов, промежуточных продуктов и компонентов технологических линий.

В металлургии аппараты предназначены для охлаждения минеральных и синтетических масел, применяемых в системах проката и термообработки. На ряде предприятий АВЗ используются для охлаждения и конденсации метанола.

ПРИНЦИП РАБОТЫ ЗИГЗАГООБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВЗ

Рабочая среда подается через штуцеры в трубное пространство секций, где движется по теплообменным трубкам. Одновременно электродвигатель приводит во вращение вентилятор, обеспечивающий подачу воздуха на поверхность трубных секций.

За счет разницы температур происходит теплообмен, в результате которого среда охлаждается либо конденсируется.

Зигзагообразное расположение секций («змейкой») увеличивает длину пути воздушного потока и повышает эффективность теплопередачи без увеличения габаритных размеров оборудования. Количество секций определяется инженерным расчетом под конкретные параметры процесса.

Дополнительно аппараты могут оснащаться:

• металлической несущей конструкцией для районов с сейсмичностью до 9 баллов и ветровыми нагрузками V района;
• системами подвода и отвода продукта (коллекторы входа и выхода);
• системами рециркуляции воздуха;
• автоматизированным управлением вентилятора на базе частотного преобразователя;
• вибровыключателем электродвигателя;
• жалюзи с ручной, пневматической или электромеханической регулировкой;
• увлажнителем или подогревателем воздуха либо продукта;
• площадками обслуживания и вспомогательным инструментом для монтажа и обслуживания секций и электродвигателя.

ЦЕНА И КУПИТЬ АВЗ ЗИГЗАГООБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Стоимость АВЗ формируется с учетом технико-конструкторских параметров и комплектации. На цену влияет:

• климатическое исполнение (У1, УХЛ1, С);
• требуемая несущая конструкция с учетом ветровых и сейсмических нагрузок;
• количество и тип теплообменных секций;
• необходимость систем рециркуляции, управления вентилятором, наличия частотного преобразователя;
• тип привода жалюзи (ручной, пневматический, электромеханический);
• оснащение подогревателями, увлажнителями, площадками обслуживания и технологическим инструментом;
• особенности подключения продукта (коллектора входа/выхода).

У производителя «Укрвентсистемы» возможно заказать аппараты в полном комплексе — от базового исполнения до модифицированных конструкций, адаптированных под конкретные технологические параметры и условия эксплуатации.

Зигзагообразные аппараты воздушного охлаждения АВЗ представляют собой конструктивно адаптированные теплообменные агрегаты, рассчитанные на эксплуатацию в различных климатических и технологических условиях. Возможность оснащения дополнительными системами, регулирующими приборами и усиленными несущими конструкциями обеспечивает надежность оборудования и соответствие требованиям промышленных процессов нефтегазовой, химической и металлургической отраслей.

ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ

Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.

* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром.

** Размеры уточняются при заказе

МОДИФИКАЦИИ АППАРАТОВ ЗИГЗАГООБРАЗНЫХ АВЗ

* – число потоков;

** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С;

*** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6.

**** Размеры уточняются при заказе

ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ЗИГЗАГООБРАЗНЫХ АВЗ

Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов.

Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком).

Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей;

Значение параметра в скобках – допускаемое.

* Размеры уточняются при заказе

ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ

ПОВЕРХНОСТЬ ТЕПЛООБМЕНА И КОЛИЧЕСТВО ОРЕБРЕННЫХ ТРУБ АППАРАТОВ АВЗ

Предельное отклонение площади поверхности теплообмена от номинальной – ±5%.

* Размеры уточняются при заказе

МАССЫ АППАРАТОВ АВЗ, КГ, НЕ БОЛЕЕ

* Размеры уточняются при заказе

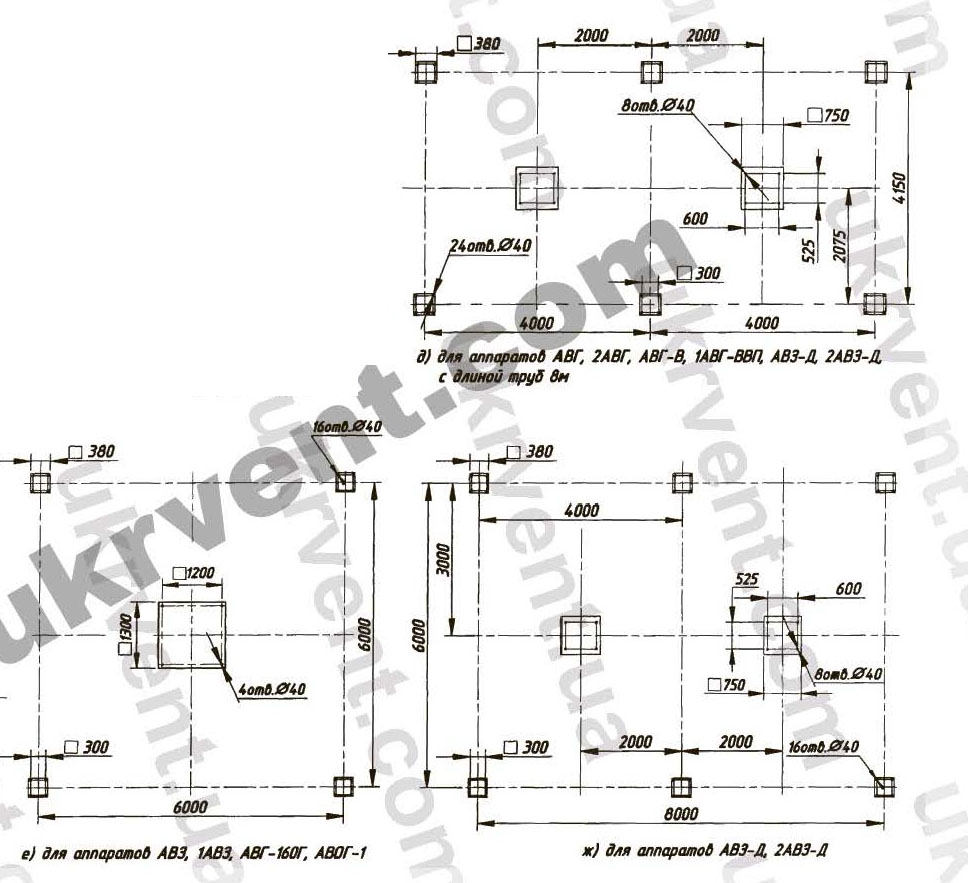

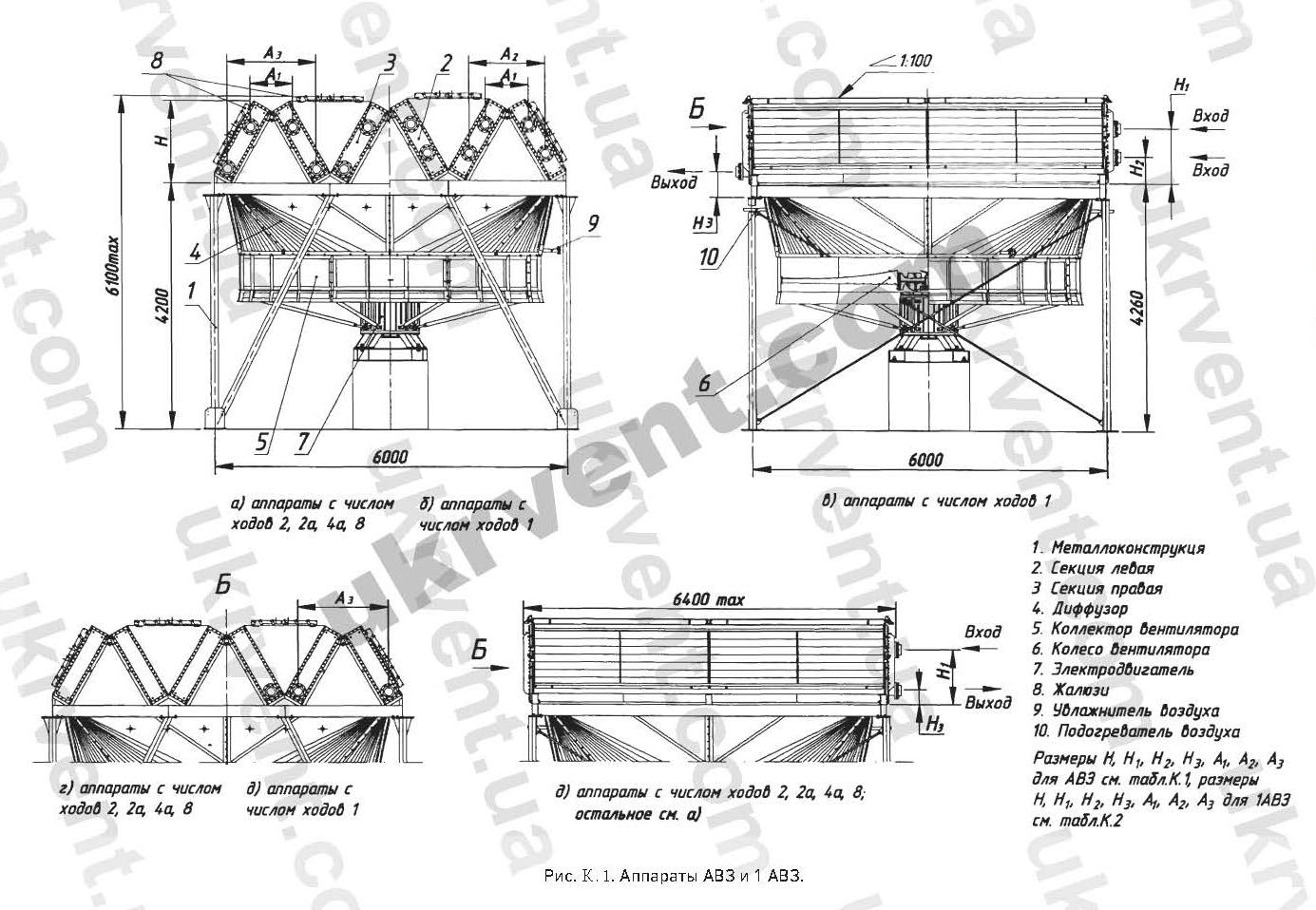

ДИАМЕТРЫ ШТУЦЕРОВ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ АВЗ

* Размеры уточняются при заказе
