ВОМ-20 — ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ТОННЕЛЕЙ И СТАНЦИЙ МЕТРОПОЛИТЕНОВ

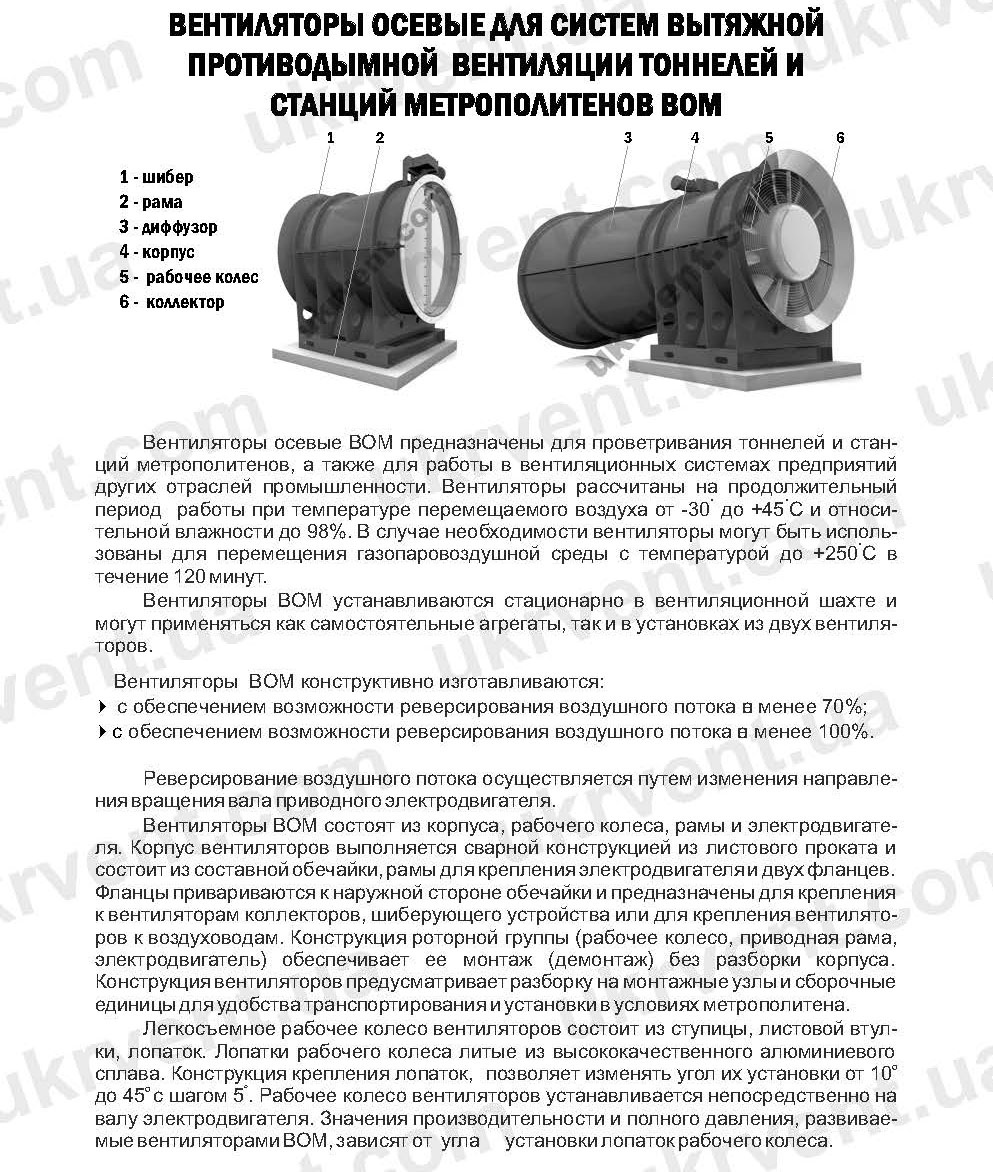

Осевые вентиляторы ВОМ-20 производства «Укрвентсистемы» применяются в системах вытяжной противодымной вентиляции тоннелей и станций метрополитенов, а также в промышленных вентиляционных установках, где требуется надежное и длительное перемещение больших объемов воздуха. Данная модель разработана с учетом требований к безопасности, высокой температурной устойчивости и возможности эксплуатации в аварийных режимах. Конструкция вентилятора обеспечивает долговечность, ремонтопригодность и стабильные аэродинамические характеристики при высоких нагрузках.
ОСНОВНОЕ НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА ВОМ-20
Вентилятор осевой ВОМ-20 предназначен для организации главного проветривания тоннелей и станций метрополитена, обеспечивая подачу и вытяжку воздушных потоков как в штатных, так и в аварийных условиях.
Основное назначение агрегата:
- удаление продуктов горения и обеспечение безопасной эвакуации людей в случае пожара;
- подача свежего воздуха в туннельные системы метрополитена;
- поддержание нормативных параметров микроклимата в подземных помещениях;
- работа в составе противодымных систем, где требуется перемещение газовоздушных смесей при температурах до +250 °C в течение 120 минут.
Конструкция ВОМ-20 предусматривает возможность реверсирования воздушного потока — до 70 % или до 100 % в зависимости от исполнения. Реверс достигается изменением направления вращения приводного электродвигателя, что позволяет использовать вентилятор как для подачи, так и для вытяжки воздуха без дополнительных переналадок.
ПРИМЕНЕНИЕ ВЕНТИЛЯТОРА ВОМ-20 ДЛЯ МЕТРОПОЛИТЕНА
ВОМ-20 используется в системах вентиляции тоннелей и станций метрополитена как основной агрегат вытяжных и нагнетательных установок. Его эксплуатационные характеристики обеспечивают надежную работу в сложных подземных условиях, включая высокий уровень влажности и температурные перепады.
В типовых схемах противодымной вентиляции вентиляторы ВОМ-20 монтируются стационарно в вентиляционных камерах и могут применяться как одиночные установки, так и в составе парных агрегатов. Их высокая производительность и устойчивость к перегреву позволяют эффективно удалять дым и горячие газы в аварийных ситуациях.
В нормальном режиме вентилятор обеспечивает постоянное проветривание тоннелей, поддерживая качество воздуха в зоне пассажирских платформ и технических помещений. Благодаря прочной сварной конструкции и точной балансировке рабочего колеса, агрегат сохраняет устойчивую работу при вибрационных и акустических нагрузках, характерных для метрополитенов.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ОСЕВЫХ ВОМ-20
Для обеспечения надежной и длительной работы вентиляторы ВОМ-20 должны эксплуатироваться с соблюдением установленных условий:
- Температура окружающего воздуха: от −45 °C до +50 °C.
- Относительная влажность: до 98 % при температуре +25 °C.
- Температура перемещаемой среды: от −30 °C до +45 °C (в штатном режиме).
- Аварийный режим: выдерживает перемещение газопаровоздушной смеси температурой до +400 °C в течение 2 часов.
- Установка: стационарная, в вентиляционных шахтах или камерах.
- Тип исполнения: одиночная установка или сдвоенная схема.
- Материал конструкции: корпус — сварная сборка из листового проката, рабочие лопатки — литые из алюминиевого сплава.
- Регулировка: угол установки лопаток изменяется от 10° до 45° с шагом 5°, что позволяет корректировать аэродинамические параметры.
Рабочее колесо монтируется непосредственно на вал электродвигателя, обеспечивая компактность и простоту обслуживания. Конструкция ротора и корпуса позволяет производить демонтаж роторного узла без разборки обечайки вентилятора, что существенно упрощает ремонт и техническое обслуживание в стесненных условиях метрополитена.

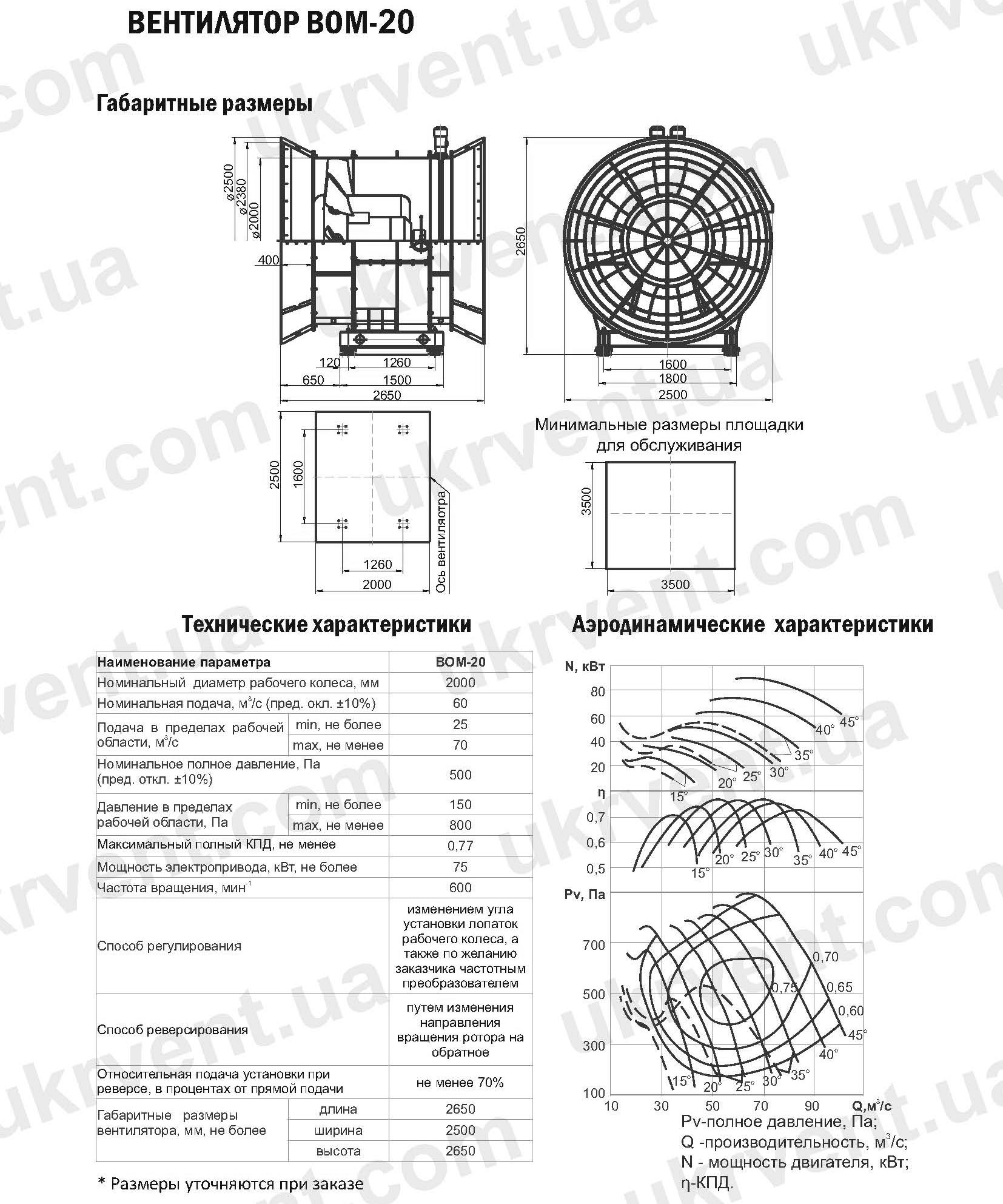

ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ТОННЕЛЕЙ И СТАНЦИЙ МЕТРОПОЛИТЕНОВ ВОМ-20 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ
Наименование параметра | ВОМ-20 |
Номинальный диаметр рабочего колеса, мм | 2000 |
Номинальная подача, м3/с (пред. окл. ±10%) | 60 |
Подача в пределах рабочей области, min, не более, м3/с | 25 |
Подача в пределах рабочей области, max, не менее, м3/с | 70 |
Номинальное полное давление, Па (пред. откл. ±10%) | 500 |
Давление в пределах рабочей области, min, не более, Па | 150 |
Давление в пределах рабочей области, max, не менее, Па | 800 |
Максимальный полный КПД, не менее | 0,77 |
Мощность электропривода, кВт, не более | 75 |
Частота вращения, мин’1 | 600 |
Способ регулирования | изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем |
Способ реверсирования | путем изменения направления вращения ротора на обратное |
Относительная подача установки при реверсе, в процентах от прямой подачи | не менее 70% |
длина | 2650 |
ширина | 2500 |
высота | 2650 |

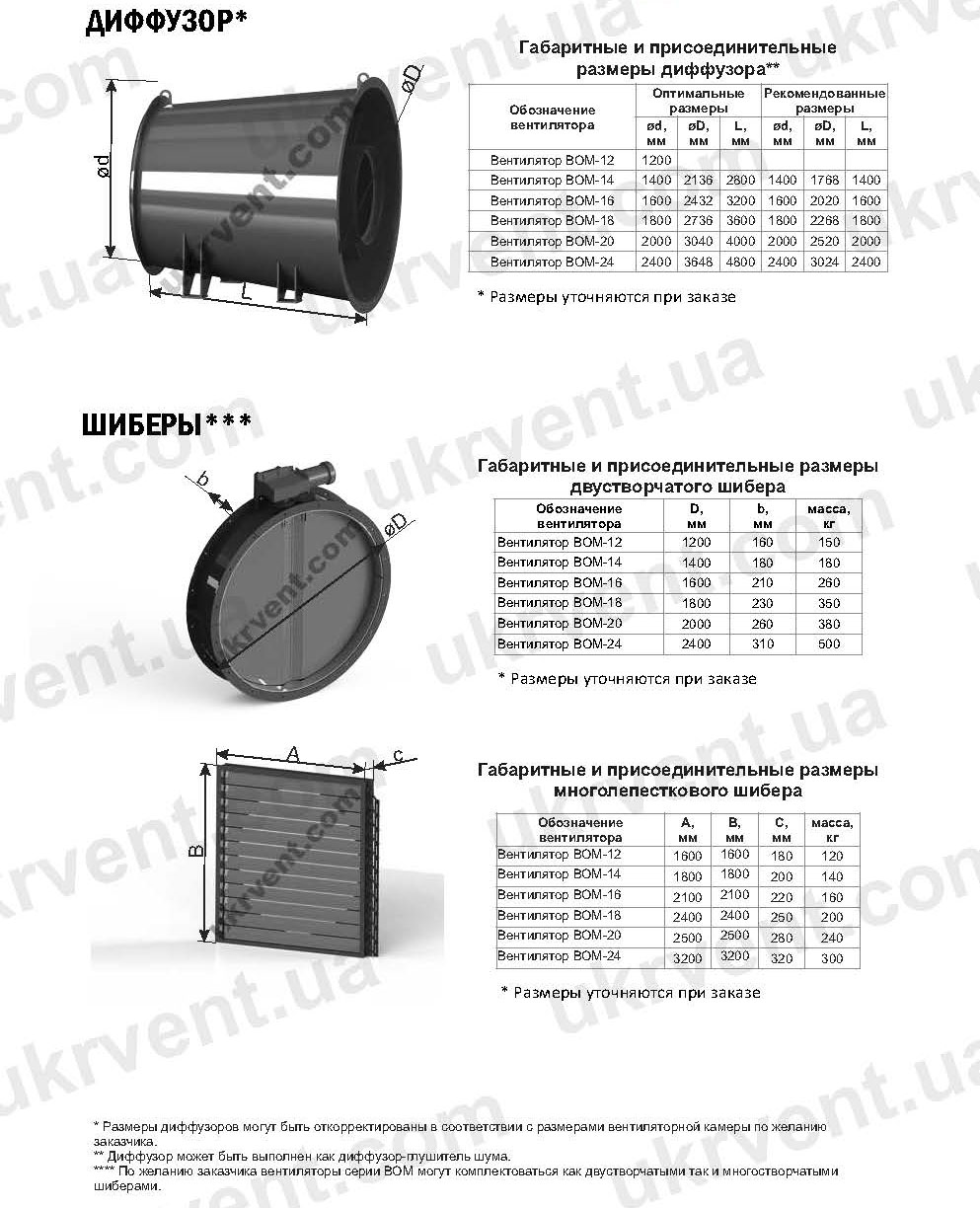

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДИФФУЗОРА
Размеры диффузоров могут быть откорректированы в соответствии с размерами вентиляторной камеры по желанию заказчика.
Диффузор может быть выполнен как диффузор-тушитель шума.
Обозначение вентилятора | Вентилятор ВОМ-20 |
| Оптимальные размеры |
⌀d, мм | 2000 |
⌀D, мм | 3040 |
L, мм | 4000 |
| Рекомендованные размеры |
⌀d, мм | 2000 |
⌀D, мм | 2520 |
L, мм | 2000 |
* Размеры уточняются при заказе
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВУСТВОРЧАТОГО ШИБЕРА
По желанию заказчика вентиляторы серии ВОМ-20 могут комплектоваться как двустворчатыми так и многостворчатыми шиберами.
Обозначение вентилятора | Вентилятор ВОМ-20 |
D, мм | 2000 |
b, мм | 260 |
масса, кг | 380 |
* Размеры уточняются при заказе
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МНОГОЛЕПЕСТКОВОГО ШИБЕРА
Обозначение вентилятора | Вентилятор ВОМ-20 |
А, мм | 2500 |
В, мм | 2500 |
с, мм | 280 |
масса, кг | 240 |
* Размеры уточняются при заказе
ЦЕНА И КУПИТЬ ВЕНТИЛЯТОР ДЛЯ МЕТРОПОЛИТЕНОВ ВОМ-20
Стоимость осевого вентилятора ВОМ-20 формируется в зависимости от ряда факторов:
- Конфигурация исполнения — наличие диффузора, тип реверсирования (70 % или 100 %), одиночная или сдвоенная установка.
- Мощность электродвигателя и требуемые аэродинамические характеристики (производительность, давление).
- Материалы изготовления — стандартное или коррозионностойкое исполнение для повышенной влажности.
- Дополнительные требования заказчика — тип крепления, наличие виброизоляторов, датчиков контроля температуры и вибрации.
Приобретая вентиляторы ВОМ-20 напрямую у производителя — компании «Укрвентсистемы», заказчик получает оборудование, соответствующее техническим условиям и требованиям нормативных документов, а также заводскую гарантию и возможность изготовления по индивидуальным параметрам проекта.
Завод обеспечивает полный цикл — от проектирования и изготовления до балансировки, испытаний и комплектации сопутствующим оборудованием (коллекторы, шиберы, компенсаторы). Это исключает необходимость адаптации узлов на месте и гарантирует точное соответствие параметрам системы метрополитена.
Осевой вентилятор ВОМ-20 — это надежный элемент систем вытяжной и противодымной вентиляции тоннелей и станций метрополитенов, отличающийся высокой термостойкостью, ремонтопригодностью и стабильностью работы при значительных нагрузках. Конструктивные решения, реализованные в изделиях «Укрвентсистемы», обеспечивают безопасную эксплуатацию в аварийных условиях и длительный срок службы в составе подземных вентиляционных комплексов.
ВОМ-20 объединяет проверенные временем инженерные решения с современной производственной точностью, оставаясь оптимальным выбором для метрополитенов, где надежность вентиляции определяет безопасность всего объекта.
