АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНЫЕ 2АВГ-100: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ
Горизонтальные аппараты воздушного охлаждения 2АВГ-100 производства «Укрвентсистемы» предназначены для снижения температуры парообразных, газообразных и жидких сред в технологических процессах различных отраслей промышленности. Надежность и конструктивная прочность аппаратов обеспечивают их эксплуатацию в сложных климатических и сейсмических условиях. Данное оборудование отличается высокой адаптируемостью к специфическим требованиям производства и удобством в обслуживании.
ОСНОВНОЕ НАЗНАЧЕНИЕ 2АВГ-100 ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Аппараты 2АВГ-100 предназначены для эффективного охлаждения и конденсации технологических сред на предприятиях нефтеперерабатывающей, нефтехимической, химической и газовой отраслей. Они обеспечивают поддержание необходимых температурных режимов в процессе обработки продуктов, что напрямую влияет на безопасность и стабильность технологических процессов. Металлическая несущая конструкция аппаратов рассчитана на установку в районах с сейсмическими колебаниями до 7 баллов (СНиП 11-7) и воздействием ветра IV географического района (СНиП 7.01.07).
Аппараты могут быть изготовлены для эксплуатации в условиях холодного климата с температурами до −55 °C и в районах с повышенной сейсмичностью до 9 баллов. Климатические исполнения – У1, УХЛ1 и С – соответствуют требованиям ГОСТ 15150.
ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 2АВГ-100
Использование 2АВГ-100 охватывает следующие сферы:
- Нефтегазовая отрасль: охлаждение и конденсация газов и нефтепродуктов на компрессорных станциях магистральных газопроводов.
- Химическая промышленность: охлаждение и конденсация химических реагентов, что позволяет поддерживать стабильность технологических процессов.
- Металлургия: охлаждение минеральных и синтетических масел, применяемых в производственных линиях.
Дополнительно аппараты могут оснащаться комплектующими системами: коллекторами подвода и отвода продукта, системами рециркуляции воздуха, автоматизированным управлением вентилятором с частотным преобразователем, вибровыключателем электродвигателя, а также жалюзи с ручным, пневматическим или электромеханическим приводом. Для удобства обслуживания предусмотрены площадки обслуживания и вспомогательный инструмент, включая тележку для монтажа и демонтажа электродвигателя.

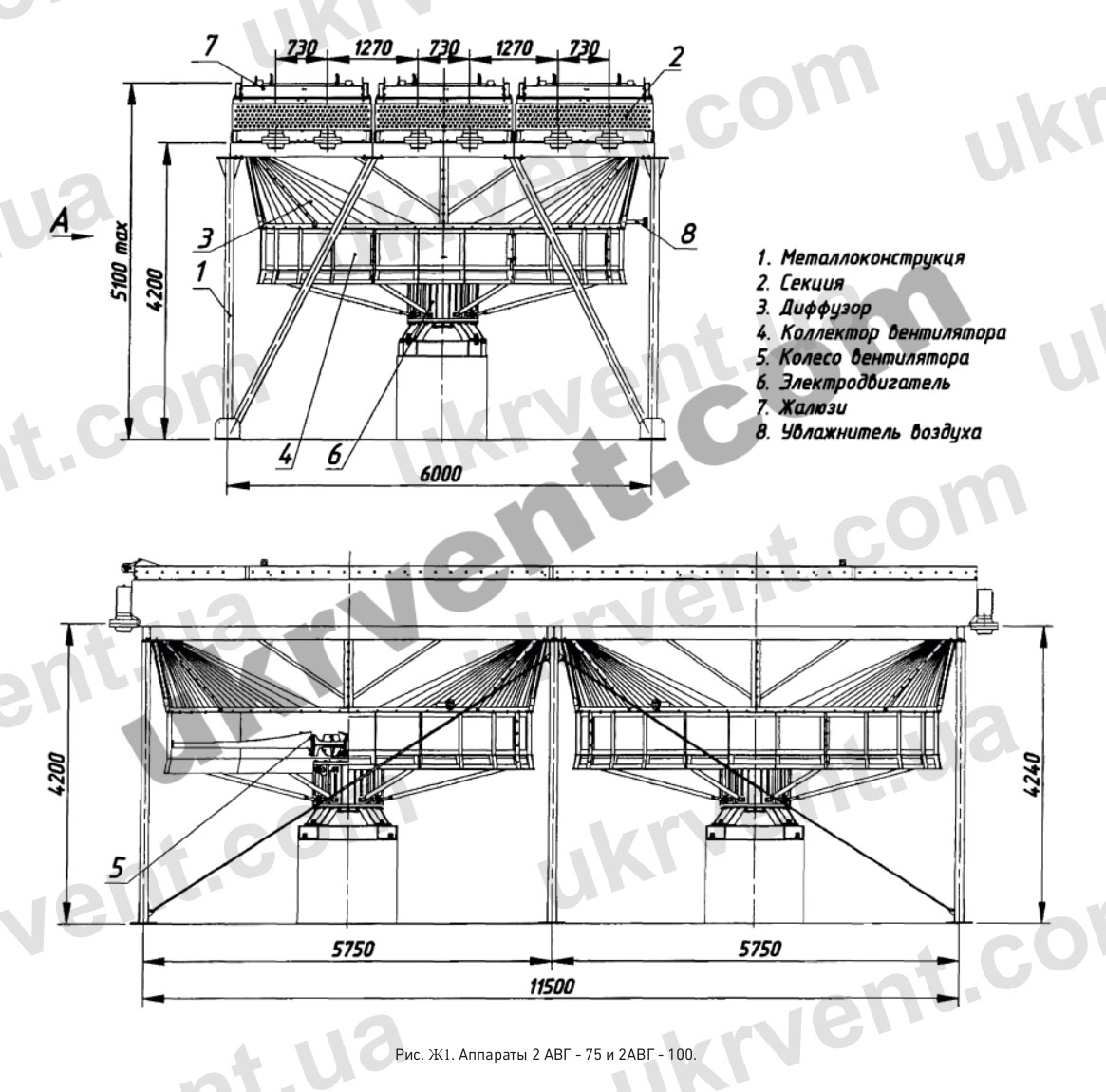

ПРИНЦИП РАБОТЫ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 2АВГ-100
Рабочая среда подается в трубное пространство через штуцеры. Воздух, создаваемый вентилятором с электродвигателем, проходит через оребренные биметаллические трубки, обеспечивая теплообмен и охлаждение продукта. Аппараты могут состоять из нескольких секций, горизонтально расположенных независимо от их количества, что позволяет регулировать производительность и адаптировать оборудование под конкретные условия эксплуатации.
Конструкция секций и их расположение определяют эффективность теплообмена. Горизонтальное исполнение обеспечивает равномерное распределение воздуха и минимальные потери давления. Комплексная компоновка секций и возможность оснащения дополнительными системами управления и контроля делают 2АВГ-100 универсальным решением для промышленных предприятий с высокими требованиями к надежности и долговечности.
ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ
Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.
| Климатическое исполнение по ГОСТ 15150 | Материальное исполнение по | Допускаемые температурные пределы. К(°С) |
| УХЛ1 (умеренное и холодное) | Б1. Б2. Б2.1. БЗ. Б3.1. Б4, Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| УХЛ1 (умеренное и холодное) | Б5.Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| У1 (умеренное) | Б1. Б2. Б2.1. Б3.1. Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | БЗ, Б4 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | Б5. Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| С (северное) | Б1. Б2, Б2.1, БЗ. Б3.1, Б4. Б4.1 | От 218 (минус 55) до 573 (плюс 300) |
| С (северное) | Б5.Б5.1 | От 218 (минус 55) до 523 (плюс 250) |
* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром. ** Размеры уточняются при заказе

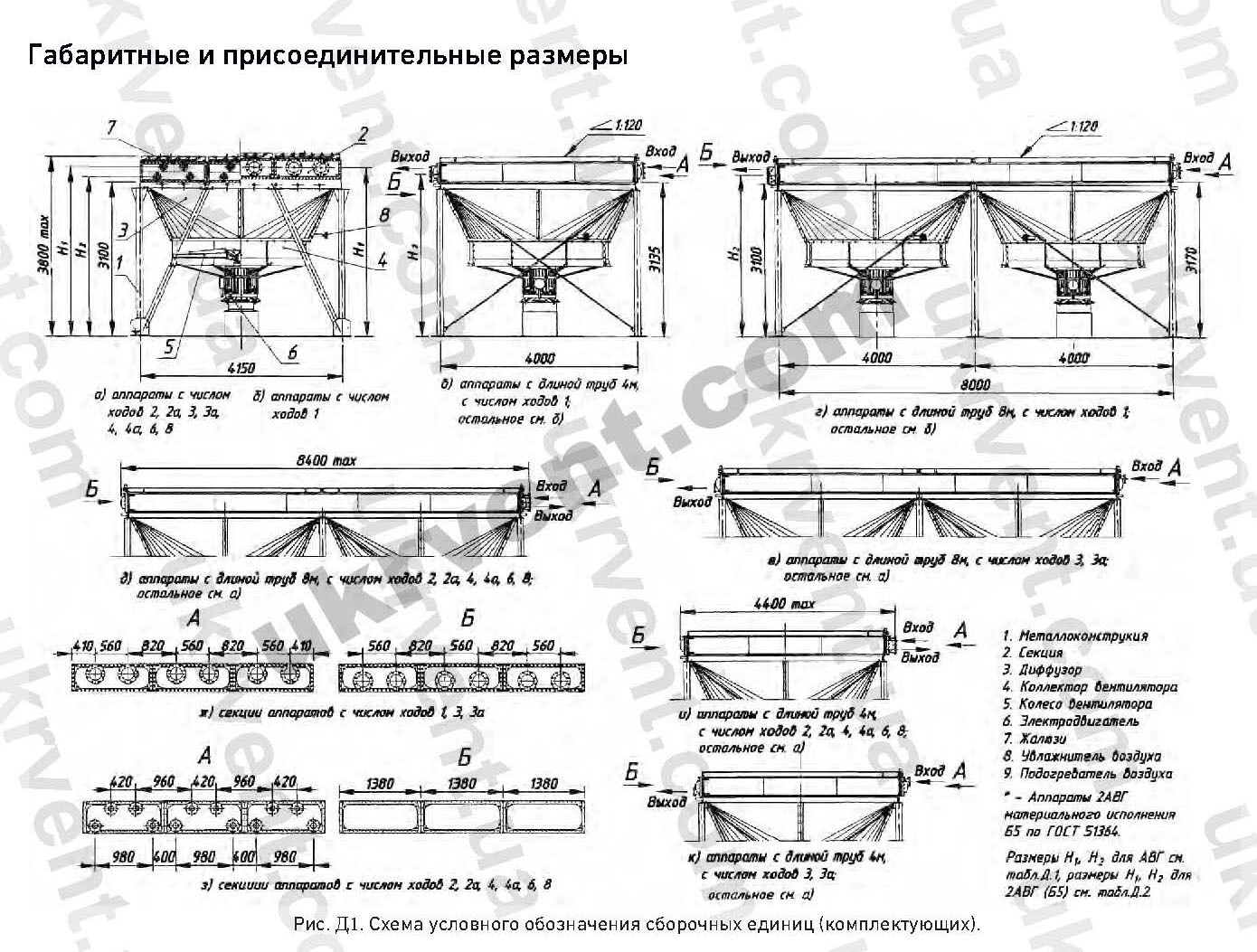

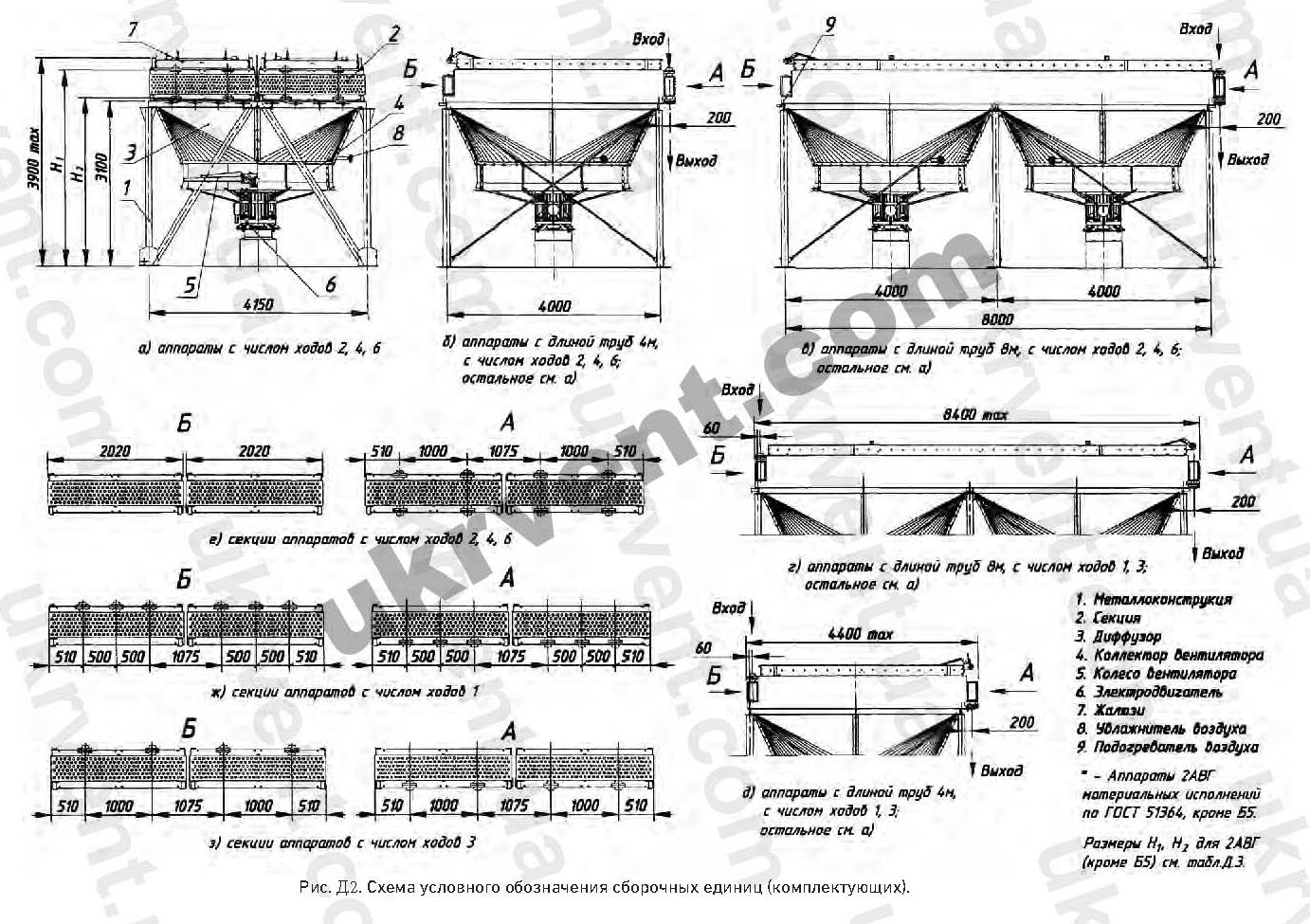

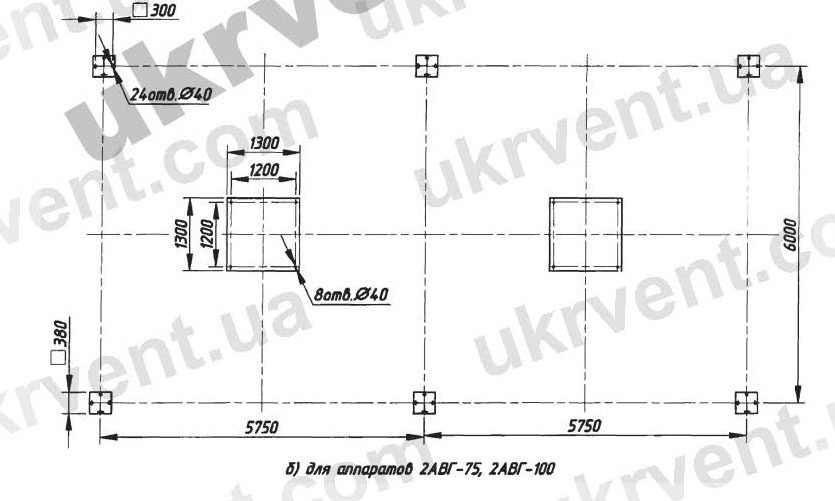

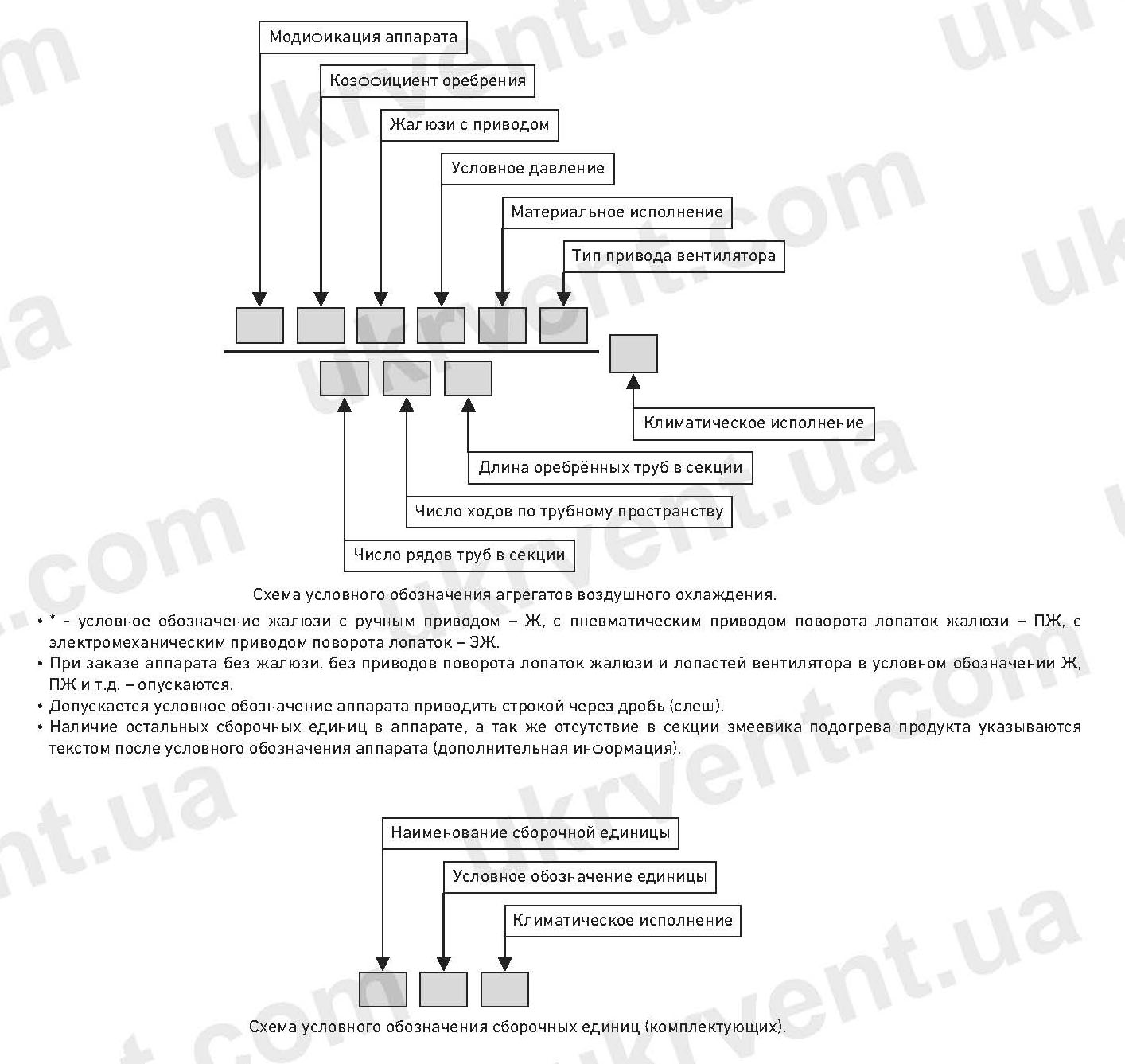

МОДИФИКАЦИИ АППАРАТОВ ГОРИЗОНТАЛЬНЫХ 2АВГ-100
| Параметры | 2 АВГ-100 |
| Вязкость жидкой среды 10 * м2/с | от 0,5 |
| Поверхность теплообмена, м2 | 9930 |
| Давление условное, МПа | 10 |
| Температурные пределы продукта, °С | -40 до +150 |
| Коэффициент оребрения | 20 |
| Количество секций в аппаратах, шт | 2 или 3 |
| Длина оребренных труб, м | 12 |
| Число рядов труб в секции | 6 |
| Число ходов по трубному пространству | 1 |
| Количество вентиляторов в аппаратах, шт | 2 |
| Масса аппаратов, кг,не более | 35710 |
* – число потоков; ** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С; *** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6. **** Размеры уточняются при заказе
ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНОГО 2АВГ-100
Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов. Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком). Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.
| Параметры | 2АВГ-100 |
| Диаметр колеса, м | 5 |
| Количество лопастей, шт | 4 |
| Потребляемая мощность электродвигателей, кВт | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т1 | 37 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т2 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т3 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В1Т | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В2Т | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов ВЗТ | |
| Частота вращения вала об/мин при потребляемой мощности 22кВт; 30кВт; 37кВт | 250 |
| Частота вращения вала об/мин при потребляемой мощности 37кВт; 55кВт; 75кВт | |
| Масса колеса вентилятора, кг, не более | 440 |
* Размеры уточняются при заказе
ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ
| Давление условное, Мпа | Материальное исполнение секций | |||||||||||||
| Б1;Б2;Б2,1 | Б3;Б3,1;Б4;Б4,1 | Б5;Б1 | ||||||||||||
| Температура деталей, работающих под давлением, оС, не более | ||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | |
| Давление рабочее наибольшее, МПа | ||||||||||||||
| 0,6 | 0,6 | 0,57 | 0,56 | 0,54 | 0,5 | 0,6 | 0,58 | 0,56 | 0,54 | 0,52 | 0,6 | 0,57 | 0,56 | 0,54 |
| 1,6 | 1,6 | 1,51 | 1,5 | 1,44 | 1,33 | 1,6 | 1,54 | 1,49 | 1,44 | 1,38 | 1,6 | 1,51 | 1,5 | 1,44 |
| 2,5 | 2,5 | 2,36 | 2,33 | 2,25 | 2,08 | 2,5 | 2,4 | 2,32 | 2,25 | 2,15 | 2,5 | 2,36 | 2,33 | 2,25 |
| 4 | 4 | 3,78 | 3,74 | 3,6 | 3,34 | 4 | 3,84 | 3,72 | 3,6 | 3,44 | 4 | 3,78 | 3,74 | 3,6 |
| 6,3 | 6,3 | 6,05 | 6 | 5,76 | 5,33 | 6,3 | 6,15 | 5,95 | 5,7 | 5,5 | 6,3 | 6,05 | 6 | 5,76 |
ЦЕНА И КУПИТЬ 2АВГ-100 ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Стоимость аппаратов 2АВГ-100 формируется исходя из комплектации и исполнения. На цену влияет:
- климатическое исполнение и устойчивость к низким температурам;
- степень сейсмоустойчивости и ветровой нагрузки;
- наличие автоматизированных систем управления вентилятором с частотным преобразователем;
- тип жалюзи и привод их регулировки (ручной, пневматический, электромеханический);
- дополнительные элементы обслуживания: площадки, инструмент, подогреватели, увлажнители воздуха.
Приобретение непосредственно у производителя «Укрвентсистемы» позволяет получить аппараты с полной сертификацией, индивидуальной комплектацией и технической поддержкой на всех этапах эксплуатации.
Горизонтальные аппараты воздушного охлаждения 2АВГ-100 представляют собой надежное и адаптируемое оборудование для промышленной отрасли, обеспечивая стабильное охлаждение и конденсацию технологических сред. Конструктивные решения, климатические исполнения и возможность оснащения автоматизированными системами делают их эффективным инструментом для предприятий нефтегазовой, химической и металлургической отраслей. Приобретение оборудования напрямую у производителя гарантирует соответствие заявленным техническим характеристикам и длительный срок службы.
