ВОМ-24 ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ТОННЕЛЕЙ И СТАНЦИЙ МЕТРОПОЛИТЕНОВ

Каталог

Осевые вентиляторы ВОМ-24 производства «Укрвентсистемы» применяются в составе систем вытяжной противодымной вентиляции тоннелей и станций метрополитенов. Эти агрегаты разработаны для эксплуатации в условиях повышенных требований к надёжности, устойчивости к температурным перепадам и способности работать в аварийных режимах при экстремальных температурах. Конструкция вентилятора обеспечивает стабильную работу в непрерывном режиме, а также возможность реверсирования воздушного потока.

ВОМ-24 используется как основное оборудование для удаления продуктов горения, обеспечения проветривания и поддержания безопасных условий в подземных сооружениях. Благодаря высокопрочной конструкции, вентиляторы сохраняют эксплуатационные характеристики даже при воздействии высоких температур и влажности.

ОСНОВНОЕ НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА ВОМ-24

Основное назначение осевых вентиляторов ВОМ-24 — обеспечение вытяжной противодымной вентиляции тоннелей, станций метрополитена и других подземных инженерных сооружений. Они предназначены для перемещения воздуха и неагрессивных газопаровоздушных смесей, включая дымовые газы с температурой до +400 °С в течение двух часов.

Вентилятор способен работать как в штатных, так и в аварийных режимах, поддерживая необходимую интенсивность воздушного потока для удаления дыма и подачи свежего воздуха. Конструкция обеспечивает возможность эксплуатации в условиях повышенной влажности (до 98%) и температур от –45 °С до +50 °С.

ВОМ-24 применяется:

для главного проветривания вентиляционных шахт метрополитена;
в составе аварийных противодымных систем;
в промышленных вентиляционных установках, где требуется надёжный воздухообмен при высокой температуре или влажности среды.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРА ВОМ-24 ДЛЯ МЕТРОПОЛИТЕНА

В системах вентиляции метрополитенов вентиляторы ВОМ-24 выполняют ключевую функцию — обеспечивают вытяжку нагретого или задымлённого воздуха и создают приток свежего потока. Благодаря конструкции, рассчитанной на длительную работу при высокой температуре, оборудование эффективно функционирует в режиме аварийного удаления продуктов горения.

Монтаж выполняется стационарно в вентиляционных камерах или шахтах. ВОМ-24 может использоваться как одиночный агрегат, так и в сдвоенной установке, что позволяет увеличить производительность системы. Возможность реверсирования воздушного потока достигается изменением направления вращения электродвигателя, что расширяет функциональность вентиляционной установки и позволяет адаптировать её под различные сценарии эксплуатации.

Высококачественная сборка, включая сварной корпус из листового проката, литые алюминиевые лопатки и регулируемый угол установки лопаток от 10° до 45°, обеспечивает надёжность и точную настройку аэродинамических характеристик вентилятора в зависимости от требований проекта.

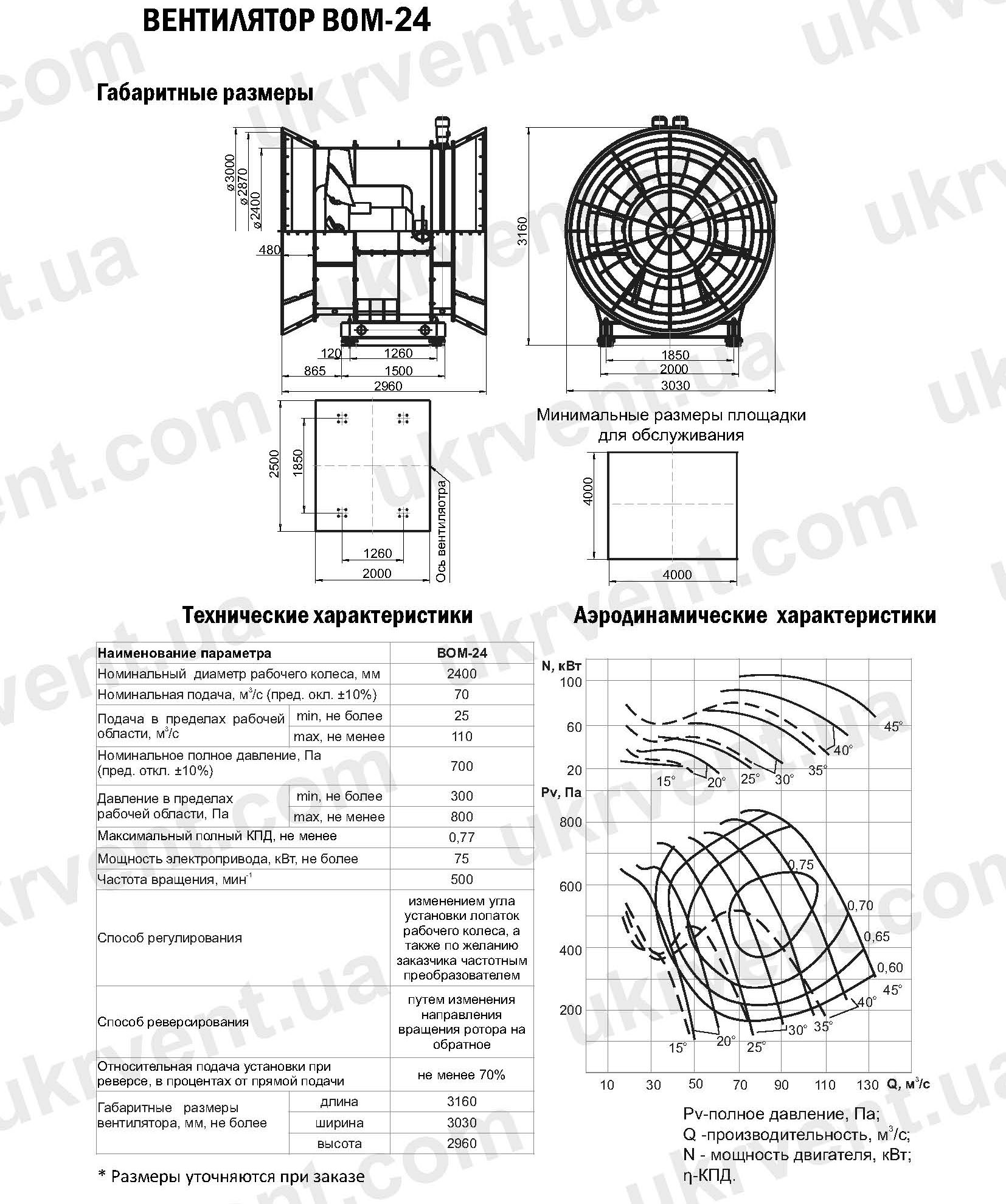

ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ СИСТЕМ ВЫТЯЖНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ ТОННЕЛЕЙ И СТАНЦИЙ МЕТРОПОЛИТЕНОВ ВОМ-24 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ

Наименование параметра	ВОМ-24
Номинальный диаметр рабочего колеса, мм	2400
Номинальная подача, м³/с (пред. окл. ±10%)	70
Подача в пределах рабочей области, min, не более, м³/с	25
Подача в пределах рабочей области, max, не менее, м³/с	110
Номинальное полное давление, Па (пред. откл. ±10%)	700
Давление в пределах рабочей области, min, не более, Па	300
Давление в пределах рабочей области, max, не менее, Па	800
Максимальный полный КПД, не менее	0,77
Мощность электропривода, кВт, не более	75
Частота вращения, мин’¹	500
Способ регулирования	изменением угла установки лопаток рабочего колеса, а также по желанию заказчика частотным преобразователем
Способ реверсирования	путем изменения направления вращения ротора на обратное
Относительная подача установки при реверсе, в процентах от прямой подачи	не менее 70%
длина	3160
ширина	3030
высота	2960

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДИФФУЗОРА

Размеры диффузоров могут быть откорректированы в соответствии с размерами вентиляторной камеры по желанию заказчика.

Диффузор может быть выполнен как диффузор-тушитель шума.

Обозначение вентилятора	Вентилятор ВОМ-24
	Оптимальные размеры
⌀d, мм	2400
⌀D, мм	3648
L, мм	4800
	Рекомендованные размеры
⌀d, мм	2400
⌀D, мм	3024
L, мм	2400

* Размеры уточняются при заказе

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВУСТВОРЧАТОГО ШИБЕРА

По желанию заказчика вентиляторы серии ВОМ-24 могут комплектоваться как двустворчатыми так и многостворчатыми шиберами.

Обозначение вентилятора	Вентилятор ВОМ-24
D, мм	2400
b, мм	310
масса, кг	500

* Размеры уточняются при заказе

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МНОГОЛЕПЕСТКОВОГО ШИБЕРА

Обозначение вентилятора	Вентилятор ВОМ-24
А, мм	3200
В, мм	3200
с, мм	320
масса, кг	300

* Размеры уточняются при заказе

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ОСЕВЫХ ВОМ-24

Для обеспечения долговечной и безопасной работы вентиляторов серии ВОМ-24 необходимо соблюдение установленных эксплуатационных параметров:

Температура перемещаемого воздуха — от –45 °С до +50 °С при штатной эксплуатации.
Режим аварийной работы — при температуре до +400 °С в течение 2 часов.
Температура перемещаемой среды в кратковременном режиме — до +250 °С в течение 120 минут.
Относительная влажность воздуха — до 98% без конденсации влаги.
Тип перемещаемой среды — воздух или неагрессивные газовые смеси, не содержащие взрывоопасных или липких компонентов.
Способ установки — стационарный, в вентиляционной шахте или камере.
Варианты исполнения — с обеспечением реверсирования воздушного потока менее 70% или 100%.
Материалы конструкции — корпус сварной из стального листового проката; рабочие колёса — из алюминиевого сплава.

Такие характеристики делают вентиляторы ВОМ-24 надёжным элементом инженерных систем, рассчитанных на длительную эксплуатацию в условиях повышенных нагрузок и сложной аэродинамической среды подземных сооружений.

ЦЕНА И КУПИТЬ ВЕНТИЛЯТОР ДЛЯ МЕТРОПОЛИТЕНОВ ВОМ-24

Стоимость осевых вентиляторов ВОМ-24 зависит от ряда технических и конструктивных факторов:

конфигурации реверсирования воздушного потока (менее 70% или 100%);
диаметра рабочего колеса и угла установки лопаток;
мощности электродвигателя;
наличия диффузора и дополнительных монтажных узлов;
требований к антикоррозионной защите и исполнению по климатическим условиям.

Приобрести вентиляторы ВОМ-24 можно напрямую у производителя — компании «Укрвентсистемы», которая осуществляет полный цикл изготовления, включая проектирование, сборку и заводские испытания. Предприятие гарантирует соответствие продукции требованиям нормативных документов, обеспечивает техническое сопровождение, а также подбор оборудования под конкретные условия эксплуатации метрополитенов и тоннелей.

Заказчик получает изделие с готовой монтажной схемой и технической документацией, что упрощает интеграцию вентилятора в действующую систему вытяжной или противодымной вентиляции.

Осевой вентилятор ВОМ-24 — это инженерное решение для систем вытяжной противодымной вентиляции тоннелей и станций метрополитенов, обеспечивающее стабильную работу при высоких температурах и влажности. Конструкция вентилятора отличается высокой прочностью, возможностью реверса потока и адаптацией под различные схемы установки.

Производитель «Укрвентсистемы» предлагает полный спектр модификаций ВОМ-24 для эксплуатации в системах главного проветривания и аварийной вентиляции. Надёжность конструкции, простота обслуживания и соответствие техническим требованиям делают эти вентиляторы оптимальным выбором для сложных подземных инфраструктурных объектов.
