МАСЛООХЛАДИТЕЛЬ МО ПРОМЫШЛЕННЫЙ ВОДЯНОЙ ТЕПЛООБМЕННИК ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»
Маслоохладитель промышленный МО
- Маслоохладитель МО
- Маслоохладитель МО-1
- Маслоохладитель МО-2
- Маслоохладитель МО-4
- Маслоохладитель МО-5
- Маслоохладитель МО-6
- Маслоохладитель МО-7
- Маслоохладитель МО-8
- Маслоохладитель МО-10
- Маслоохладитель МО-11
- Маслоохладитель МО-13
- Маслоохладитель МО-14
- Маслоохладитель МО-15
- Маслоохладитель МО-16
- Маслоохладитель МО-17
- Маслоохладитель МО-18
- Маслоохладитель МО-20
- Маслоохладитель МО-23
- Маслоохладитель МО-25
- Маслоохладитель МО-29
- Маслоохладитель МО-35
- Маслоохладитель МО-40
- Маслоохладитель МО-41
- Маслоохладитель МО-42
- Маслоохладитель МО-43
- Маслоохладитель МО-44
- Маслоохладитель МО-45
- Маслоохладитель МО-46
Маслоохладитель МО представляет собой промышленный теплообменник водяного типа, предназначенный для отвода тепла от масла, циркулирующего в замкнутых системах смазки и гидравлики. Оборудование применяется для поддержания допустимого температурного режима рабочих жидкостей и обеспечения стабильной работы энергетического и технологического оборудования. Конструкция маслоохладителя МО предусматривает различные варианты исполнения, выбираемые в зависимости от качества охлаждающей воды и условий эксплуатации.
ОСНОВНОЕ НАЗНАЧЕНИЕ МАСЛООХЛАДИТЕЛЯ МО
Основное назначение маслоохладителя МО — охлаждение масла водой в замкнутых системах смазки вертикальных синхронных электродвигателей, гидрогенераторов, трансформаторов и другого промышленного оборудования. Теплоотвод осуществляется за счёт протекания охлаждающей воды в трубном или межтрубном пространстве теплообменного аппарата. Маслоохладители МО относятся к наиболее распространённой группе охладителей масла, отличающейся широким диапазоном конструктивных решений и универсальностью применения в различных отраслях промышленности.
ПРИМЕНЕНИЕ МАСЛООХЛАДИТЕЛИ МО
Маслоохладители МО применяются в газовой, нефтеперерабатывающей, химической и целлюлозно-бумажной промышленности, в машиностроении, системах водоподготовки, на предприятиях по производству биогаза и пищевых продуктов. Оборудование устанавливается на морских и речных судах, используется для охлаждения дизельных агрегатов, компрессоров, прессов, гидросистем станков и редукторов. Маслоохладители МО также эксплуатируются в трансформаторных масляных системах ТЭЦ, АЭС, ГРЭС и ТЭС, в холодильных установках поршневых и винтовых компрессоров, а также в системах смазки и охлаждения гидрогенераторов и электродвигателей.
ЦЕНА И КУПИТЬ ПРОМЫШЛЕННЫЕ МАСЛООХЛАДИТЕЛИ МО
Цена маслоохладителя МО зависит от конструктивного исполнения, варианта охлаждения, качества используемой воды, а также от требований конкретной технологической системы. На стоимость влияет выбор модификации исполнения Н, М или М2, условия эксплуатации и параметры рабочей среды. Приобретение маслоохладителей МО у производителя «Укрвентсистемы» позволяет получить оборудование, изготовленное с учётом отраслевых требований и предназначенное для интеграции в существующие системы охлаждения и смазки промышленного оборудования.
Маслоохладитель МО является универсальным водяным теплообменником для охлаждения масел в гидравлических и смазочных системах. Широкая область применения, разнообразие конструктивных решений и возможность выбора исполнения в зависимости от условий эксплуатации делают маслоохладители МО востребованным элементом промышленного оборудования энергетических и технологических объектов.

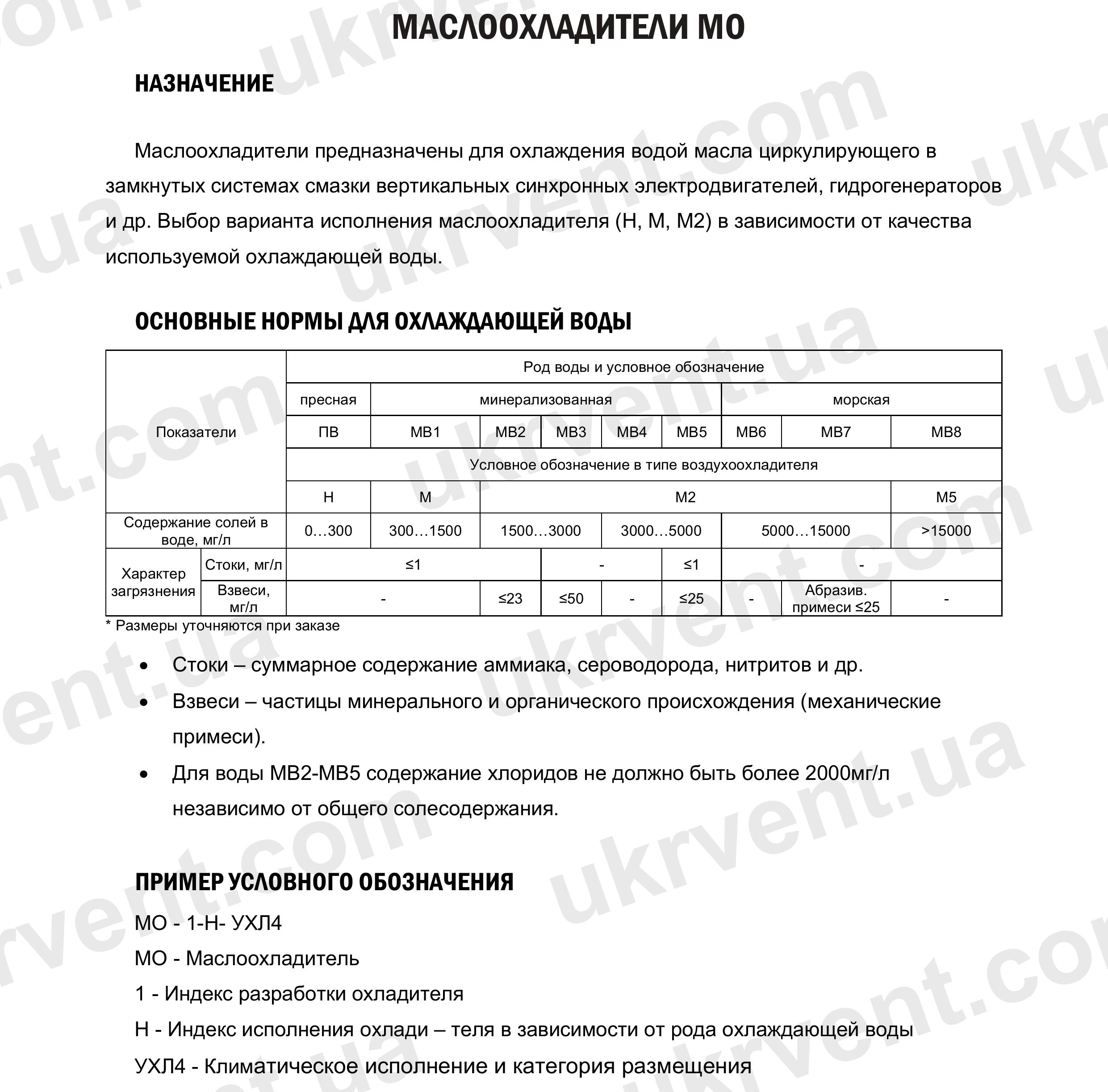

ОСНОВНЫЕ НОРМЫ ДЛЯ ОХЛАЖДАЮЩЕЙ ВОДЫ
| Показатели | Род воды и условное обозначение | |||||||||
| пресная | минерализованная | морская | ||||||||
| ПВ | МВ1 | МВ2 | МВ3 | МВ4 | МВ5 | МВ6 | МВ7 | МВ8 | ||
| Условное обозначение в типе воздухоохладителя | ||||||||||
| Н | М | М2 | М5 | |||||||
| Содержание солей в воде, мг/л | 0…300 | 300…1500 | 1500…3000 | 3000…5000 | 5000…15000 | >15000 | ||||
| Характер загрязнения | Стоки, мг/л | ≤1 | – | ≤1 | – | |||||
| Взвеси, мг/л | – | ≤23 | ≤50 | – | ≤25 | – | Абразив. примеси ≤25 | – | ||
* Размеры уточняются при заказе
- Стоки – суммарное содержание аммиака, сероводорода, нитритов и др.
- Взвеси – частицы минерального и органического происхождения (механические примеси).
- Для воды МВ2-МВ5 содержание хлоридов не должно быть более 2000мг/л независимо от общего солесодержания.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
МО – 1-Н- УХЛ4
- МО – Маслоохладитель
- 1 – Индекс разработки охладителя
- Н – Индекс исполнения охладителя в зависимости от рода охлаждающей воды
- УХЛ4 – Климатическое исполнение и категория размещения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ МО
| Обозначение | Индекс исполнения охладителя в зависимости от рода охлаждающей воды и Климатическое исполнение и категория размещения | Теплопроводимая поверхность, не менее, м2 | Рабочее давление, Мпа, (кГс/см2) | Температура охлождающей воды, Со | Температура охлождающего масла, Со | Расход воды, м3/ч | Масса, кг, не более | ||||||||
| МО-1 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 1,38 | 0,3 (3) | 30 | 50 | 30 | 67 | |||||

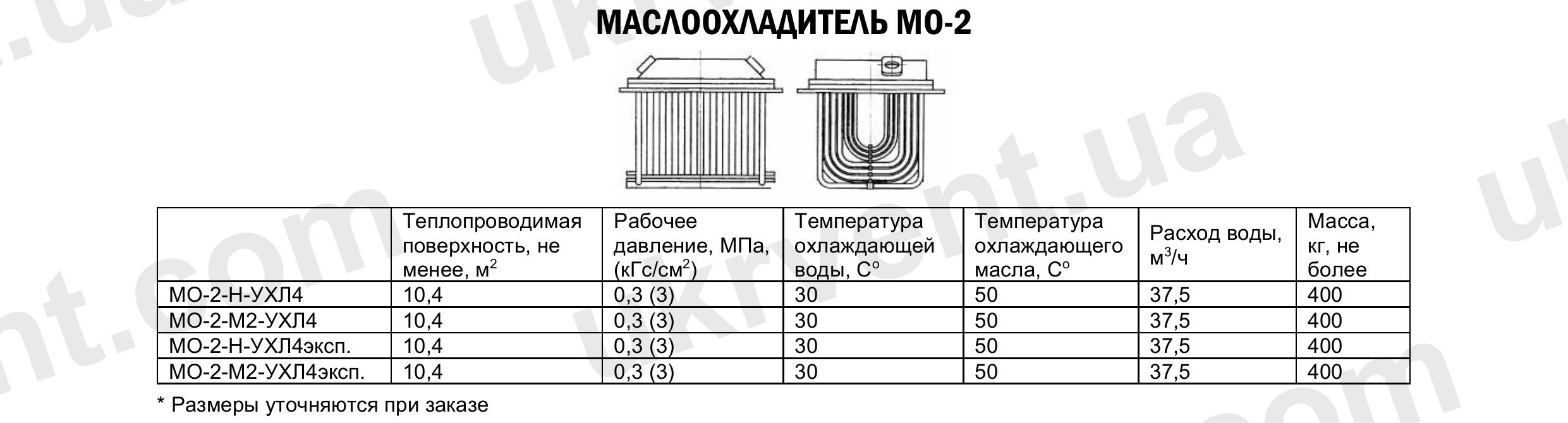

| МО-2 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 10,4 | 0,3 (3) | 30 | 50 | 37,5 | 400 | |||||

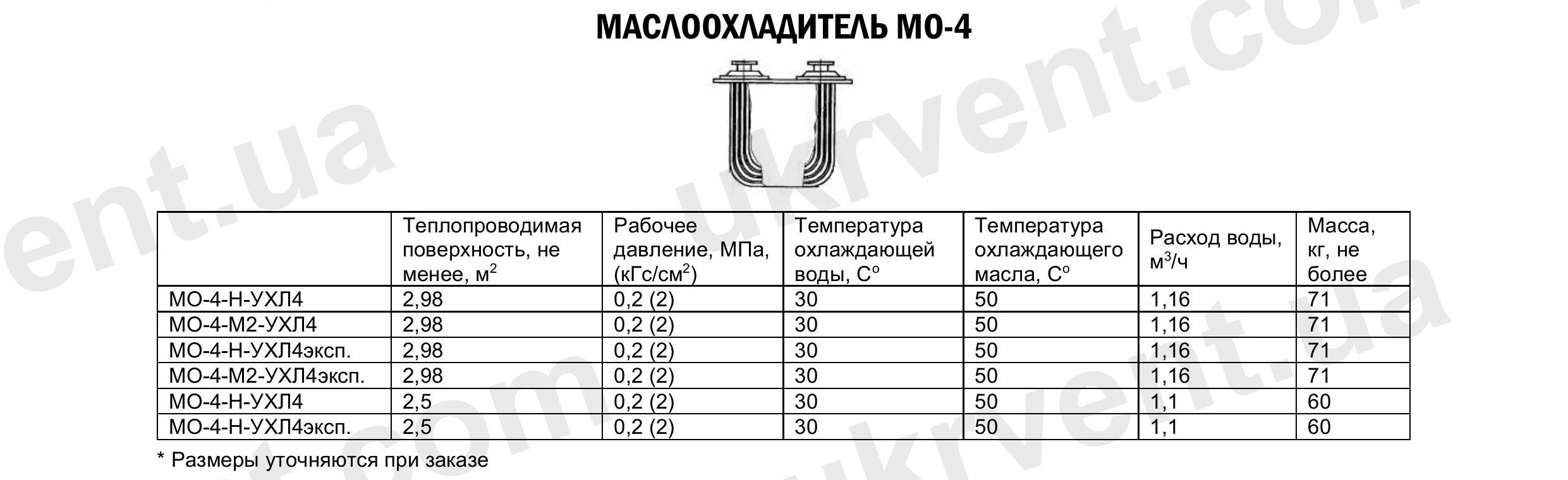

| МО-4 | – | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 2,98 | 0,2 (2) | 30 | 50 | 1,16 | 71 | |||||
| МО-4 | Н- УХЛ4 | Н- УХЛ4эксп. | 2,5 | 0,2 (2) | 30 | 50 | 1,1 | 60 | |||||||
| МО-5 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 2,34 | 0,2 (2) | 30 | 50 | 15 | 66 | |||||
| МО-5 | Н-Т4 | М2-Т4 | 2,34 | 0,2 (2) | 30 | 50 | 15 | 66 | |||||||

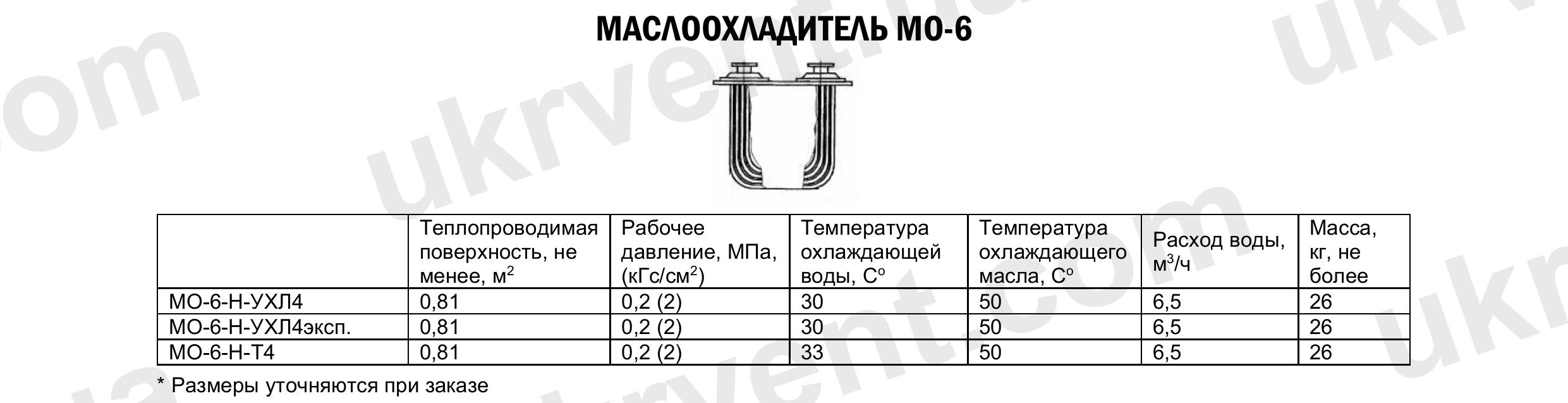

| МО-6 | Н- УХЛ4 | Н- УХЛ4эксп. | 0,81 | 0,2 (2) | 30 | 50 | 6,5 | 26 | |||||||
| МО-6 | Н-Т4 | 0,81 | 0,2 (2) | 33 | 50 | 6,5 | 26 | ||||||||

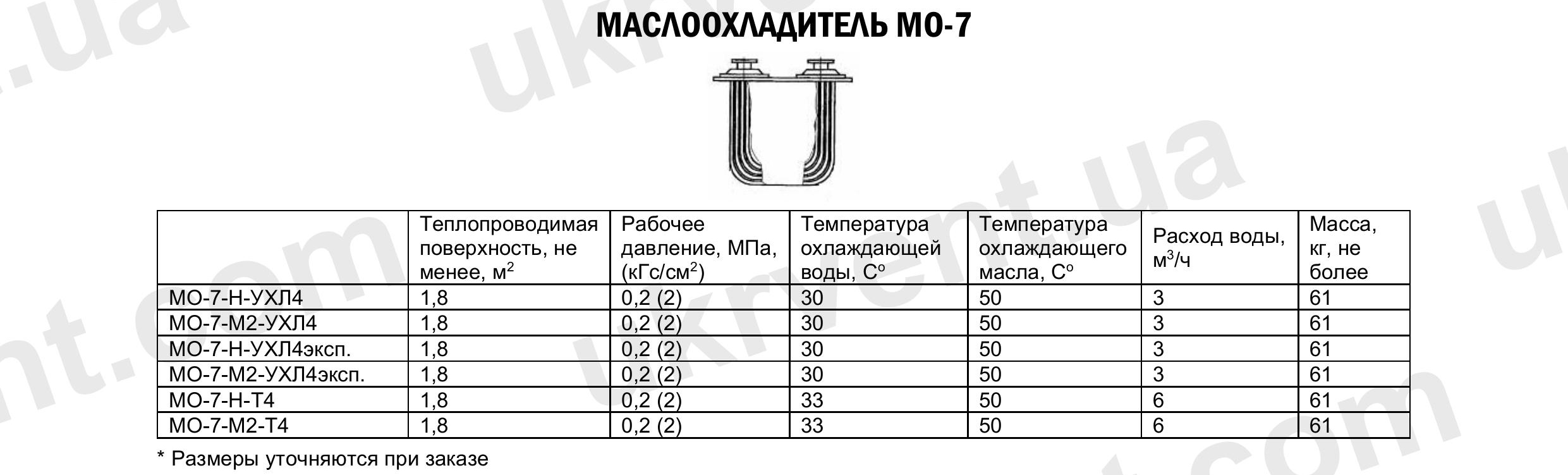

| МО-7 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 1,8 | 0,2 (2) | 30 | 50 | 3 | 61 | |||||
| МО-7 | Н-Т4 | М2-Т4 | 1,8 | 0,2 (2) | 33 | 50 | 6 | 61 | |||||||
| МО-8 | Н- УХЛ4 | М- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М- УХЛ4эксп. | М2- УХЛ4эксп. | 2,3 | 0,2 (2) | 30 | 50 | 17,8 | 46 | |||
| МО-8 | Н-Т4 | М-Т4 | М2-Т4 | 2,3 | 0,2 (2) | 33 | 50 | 17,8 | 46 | ||||||

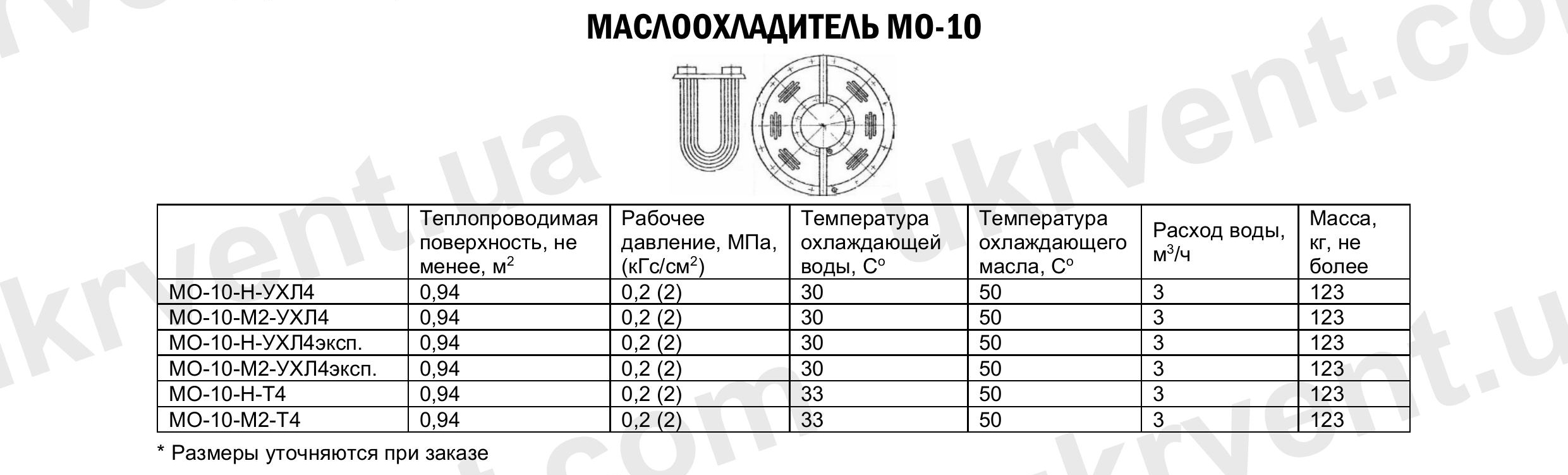

| МО-10 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 0,94 | 0,2 (2) | 30 | 50 | 3 | 123 | |||||
| МО-10 | Н-Т4 | М2-Т4 | 0,94 | 0,2 (2) | 33 | 50 | 3 | 123 | |||||||

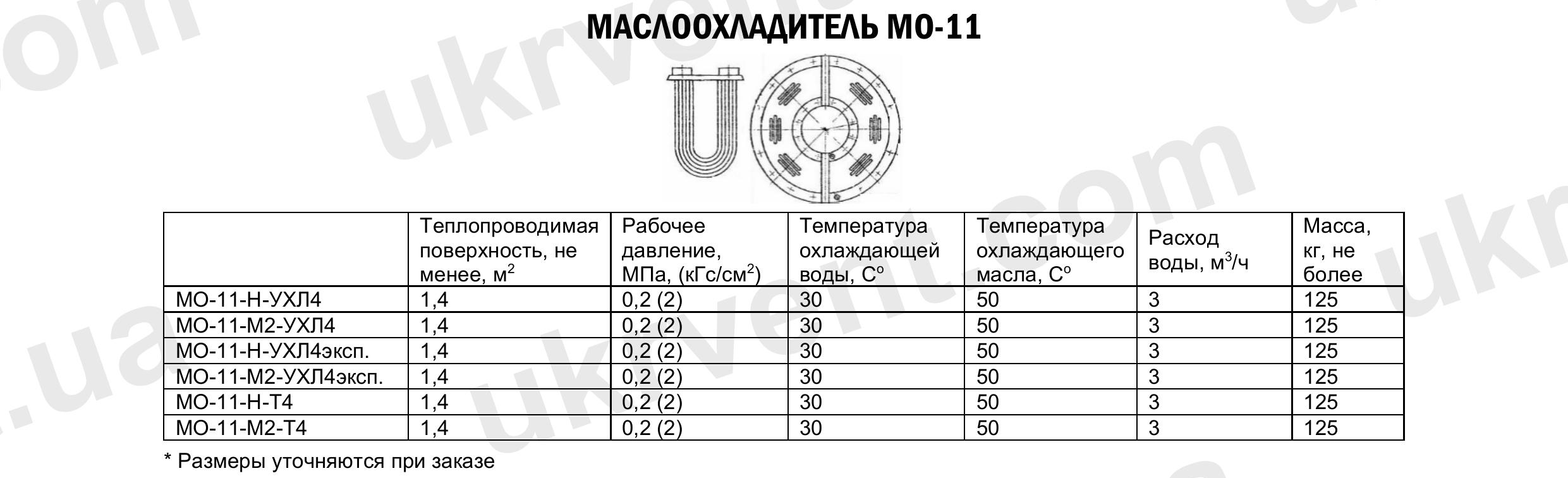

| МО-11 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 1,4 | 0,2 (2) | 30 | 50 | 3 | 125 | |||||
| МО-11 | Н-Т4 | М2-Т4 | 1,4 | 0,2 (2) | 30 | 50 | 3 | 125 | |||||||

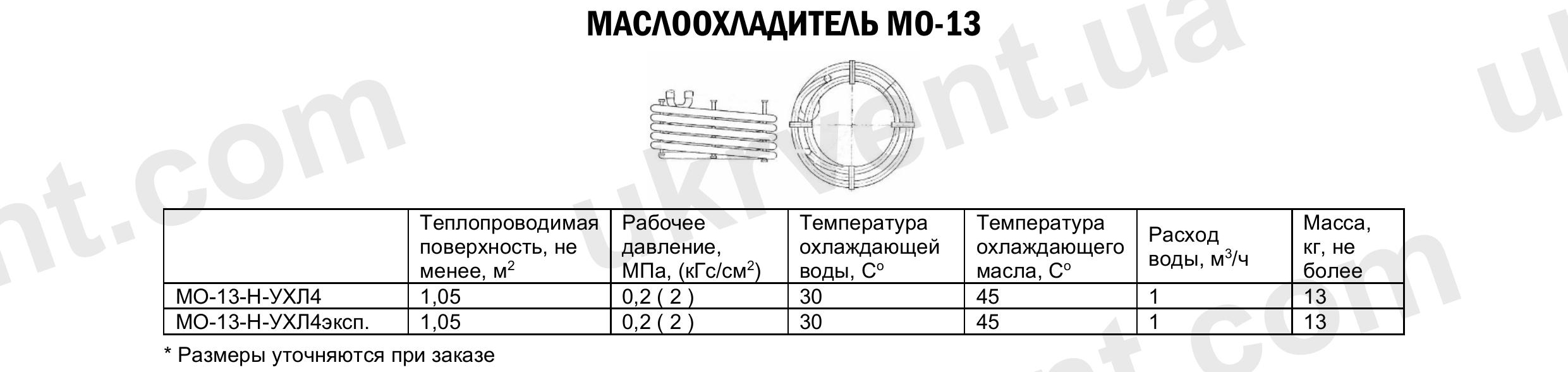

| МО-13 | Н- УХЛ4 | Н- УХЛ4эксп. | 1,05 | 0,2 ( 2 ) | 30 | 45 | 1 | 13 | |||||||

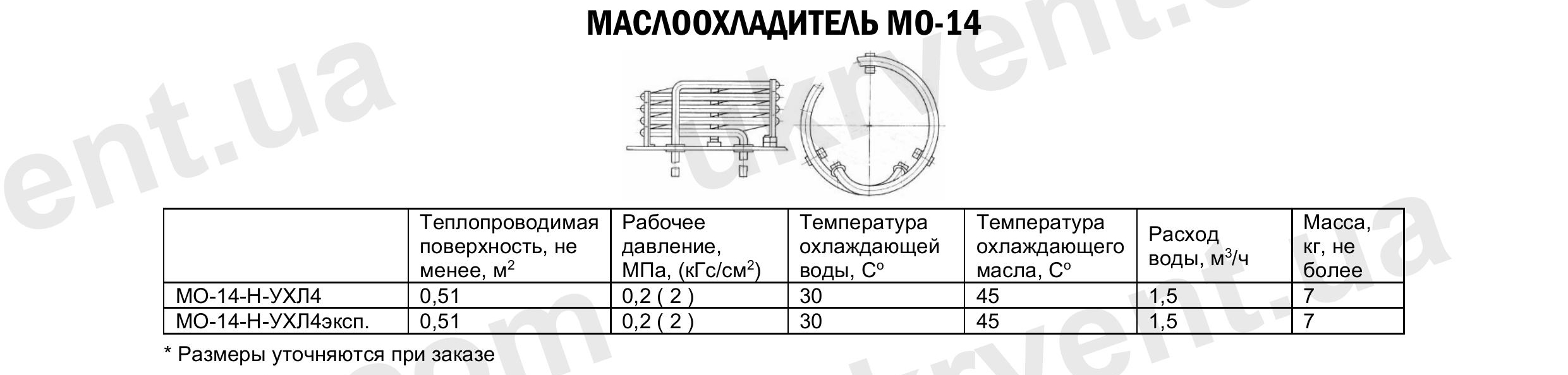

| МО-14 | Н- УХЛ4 | Н- УХЛ4эксп. | 0,51 | 0,2 ( 2 ) | 30 | 45 | 1,5 | 7 | |||||||

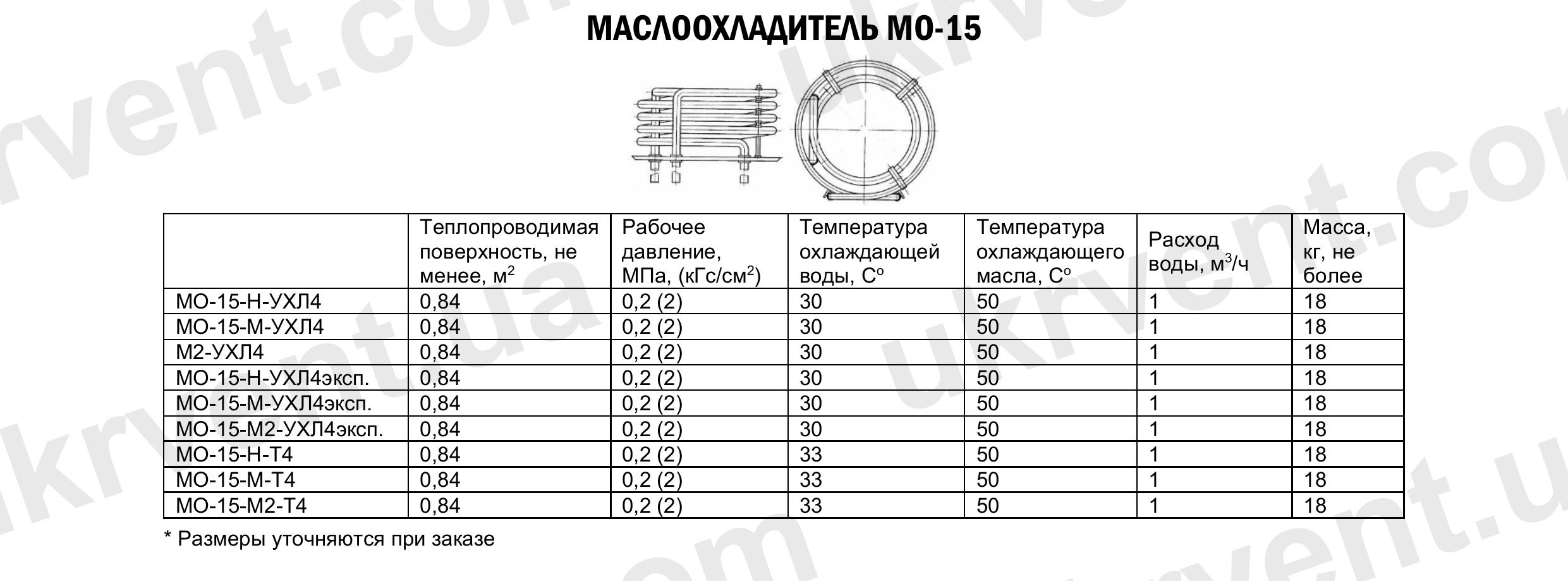

| МО-15 | Н- УХЛ4 | М- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М- УХЛ4эксп. | М2- УХЛ4эксп. | 0,84 | 0,2 (2) | 30 | 50 | 1 | 18 | |||
| МО-15 | Н-Т4 | М-Т4 | М2-Т4 | 0,84 | 0,2 (2) | 33 | 50 | 1 | 18 | ||||||
| МО-16 | Н- УХЛ4 | М- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М- УХЛ4эксп. | М2- УХЛ4эксп. | 47,64 | 0,3 ( 3 ) | 30 | 50 | 7,5 | 310 | |||

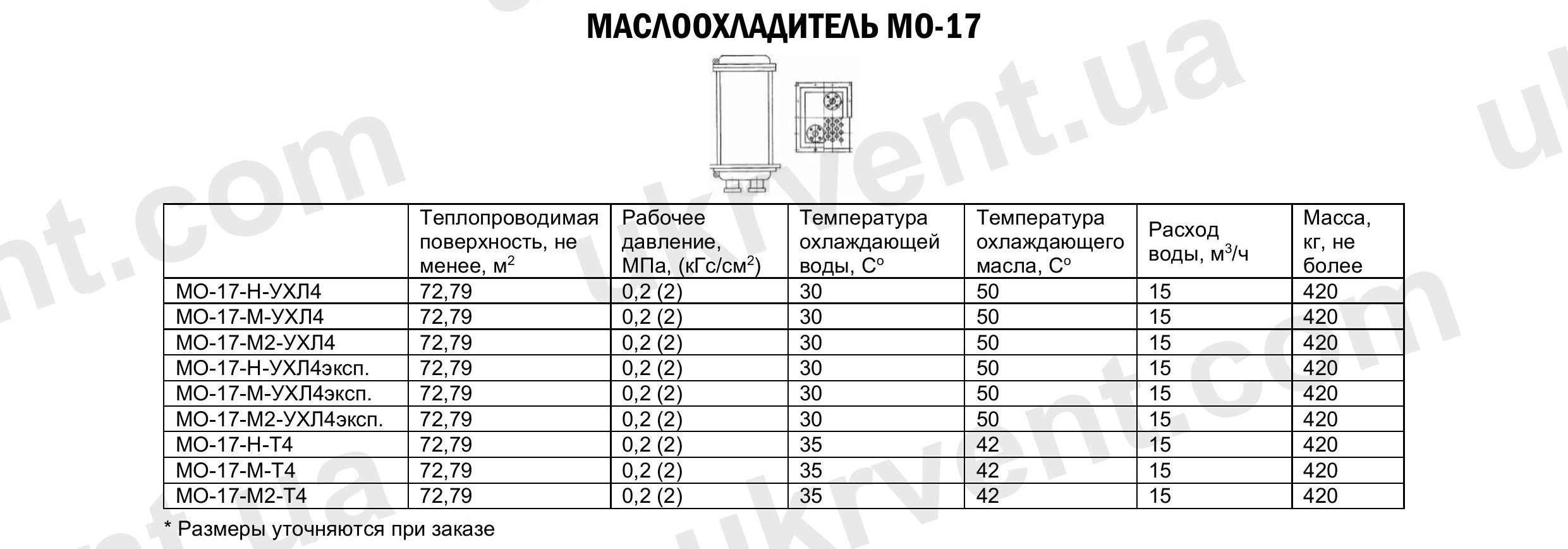

| МО-17 | Н- УХЛ4 | М- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М- УХЛ4эксп. | М2- УХЛ4эксп. | 72,79 | 0,2 (2) | 30 | 50 | 15 | 420 | |||
| МО-17 | Н-Т4 | М-Т4 | М2-Т4 | 72,79 | 0,2 (2) | 35 | 42 | 15 | 420 | ||||||

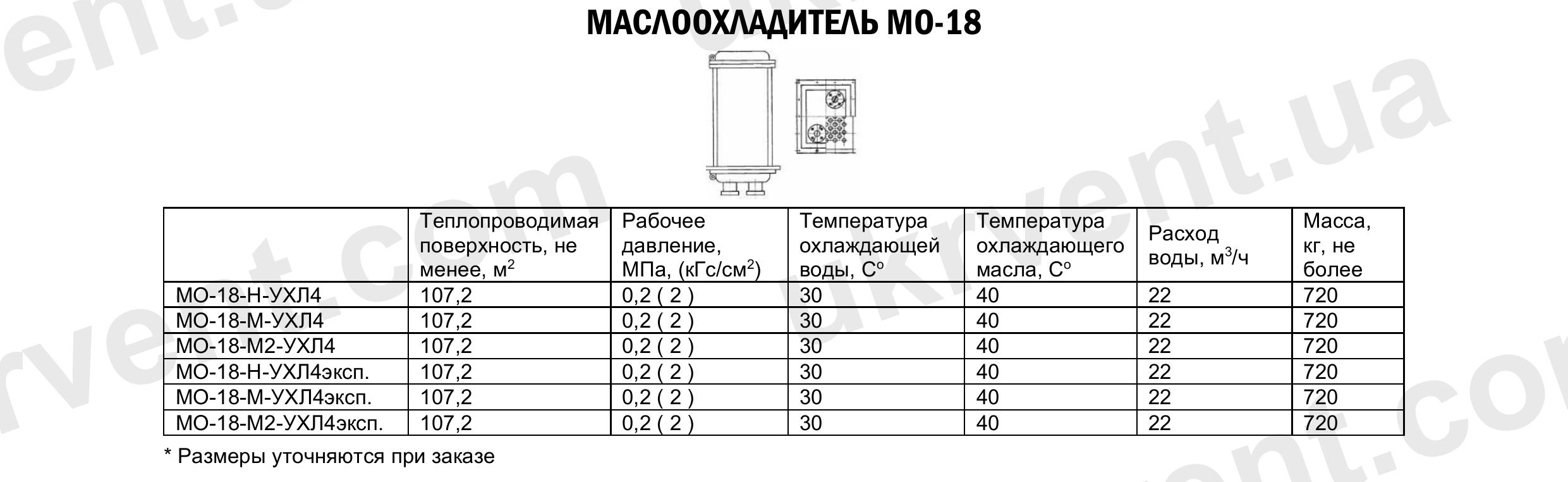

| МО-18 | Н- УХЛ4 | М- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М- УХЛ4эксп. | М2- УХЛ4эксп. | 107,2 | 0,2 ( 2 ) | 30 | 40 | 22 | 720 | |||
| МО-20 | Н- УХЛ4 | Н- УХЛ4эксп. | 0,55 | 0,2 ( 2 ) | 30 | 45 | 8 | 20 | |||||||
| МО-23 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 0,92 | 0,2 ( 2 ) | 30 | 50 | 5 | 33 | |||||

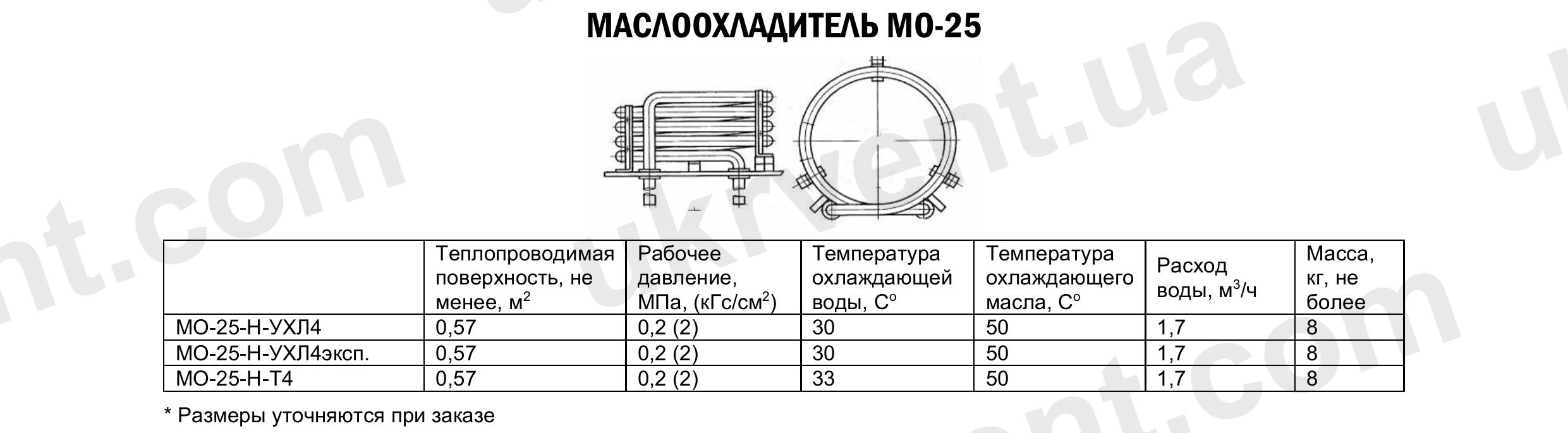

| МО-25 | Н- УХЛ4 | Н- УХЛ4эксп. | 0,57 | 0,2 (2) | 30 | 50 | 1,7 | 8 | |||||||
| МО-25 | Н-Т4 | 0,57 | 0,2 (2) | 33 | 50 | 1,7 | 8 | ||||||||
| МО-29 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 1,6 | 0,2 ( 2 ) | 30 | 50 | 10 | 37 | |||||

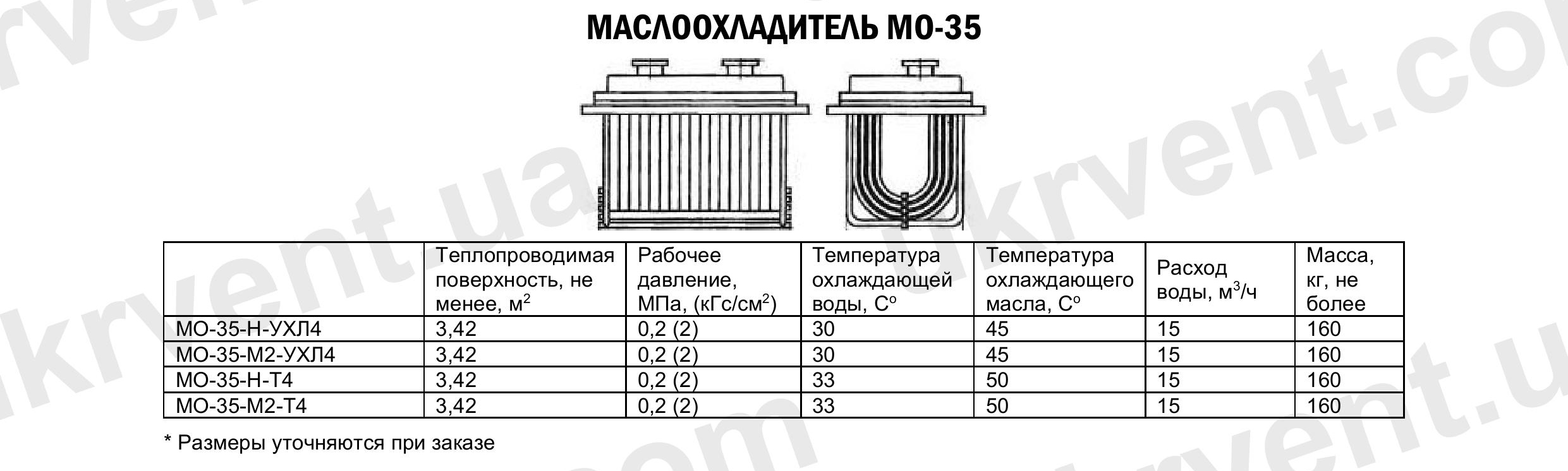

| МО-35 | Н- УХЛ4 | М2-УХЛ4 | 3,42 | 0,2 (2) | 30 | 45 | 15 | 160 | |||||||
| МО-35 | Н-Т4 | М2-Т4 | 3,42 | 0,2 (2) | 33 | 50 | 15 | 160 | |||||||

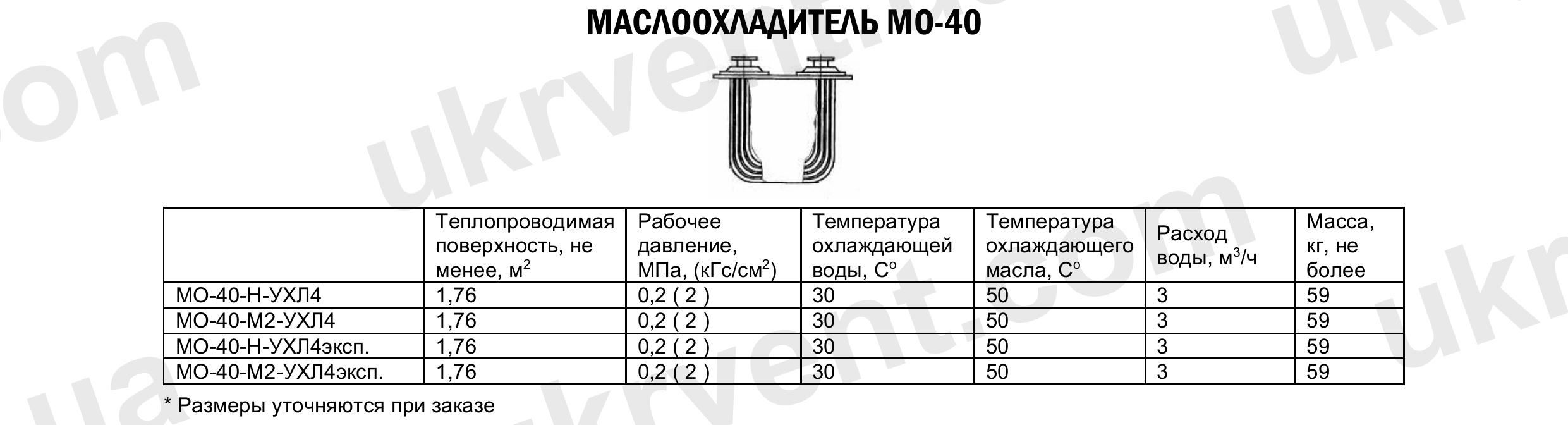

| МО-40 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | 1,76 | 0,2 ( 2 ) | 30 | 50 | 3 | 59 | |||||

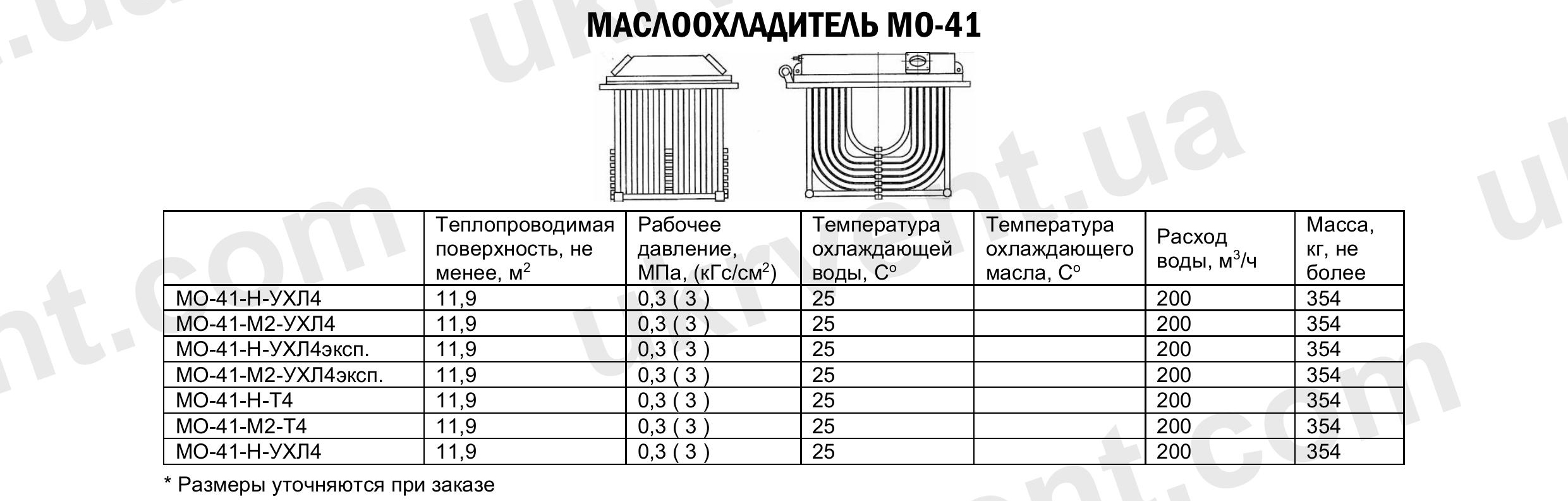

| МО-41 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | Н-Т4 | М2-Т4 | 11,9 | 0,3 ( 3 ) | 25 | 200 | 354 | ||||
| МО-41 | Н- УХЛ4 | 11,9 | 0,3 ( 3 ) | 25 | 200 | 354 | |||||||||

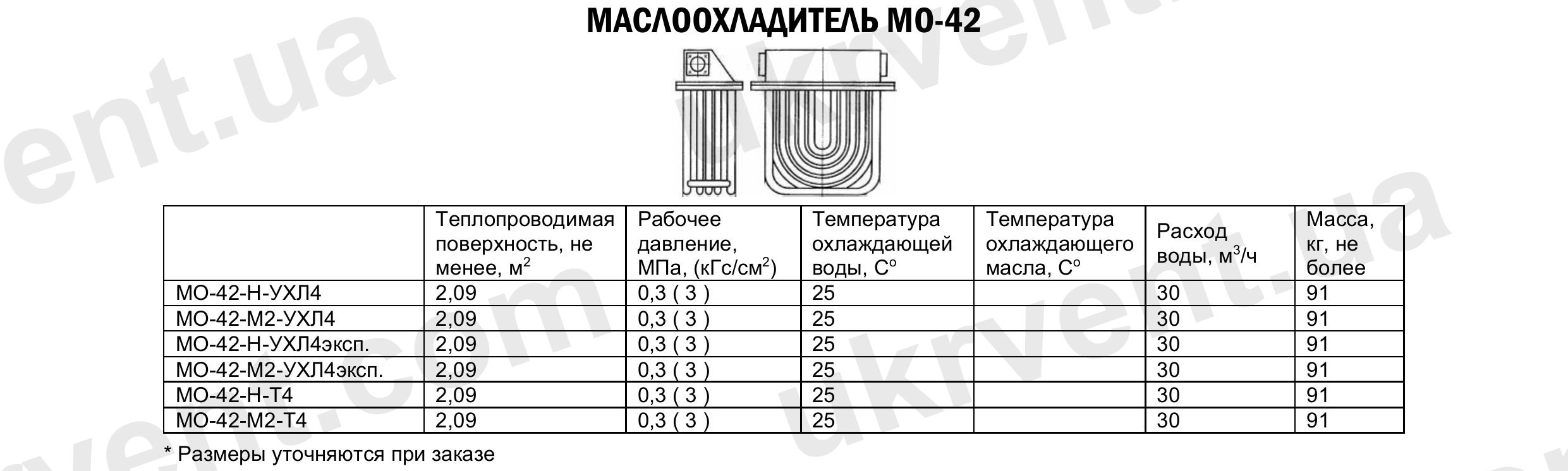

| МО-42 | Н- УХЛ4 | М2- | Н- УХЛ4эксп. | М2- УХЛ4эксп. | Н-Т4 | М2-Т4 | 2,09 | 0,3 ( 3 ) | 25 | 30 | 91 | ||||

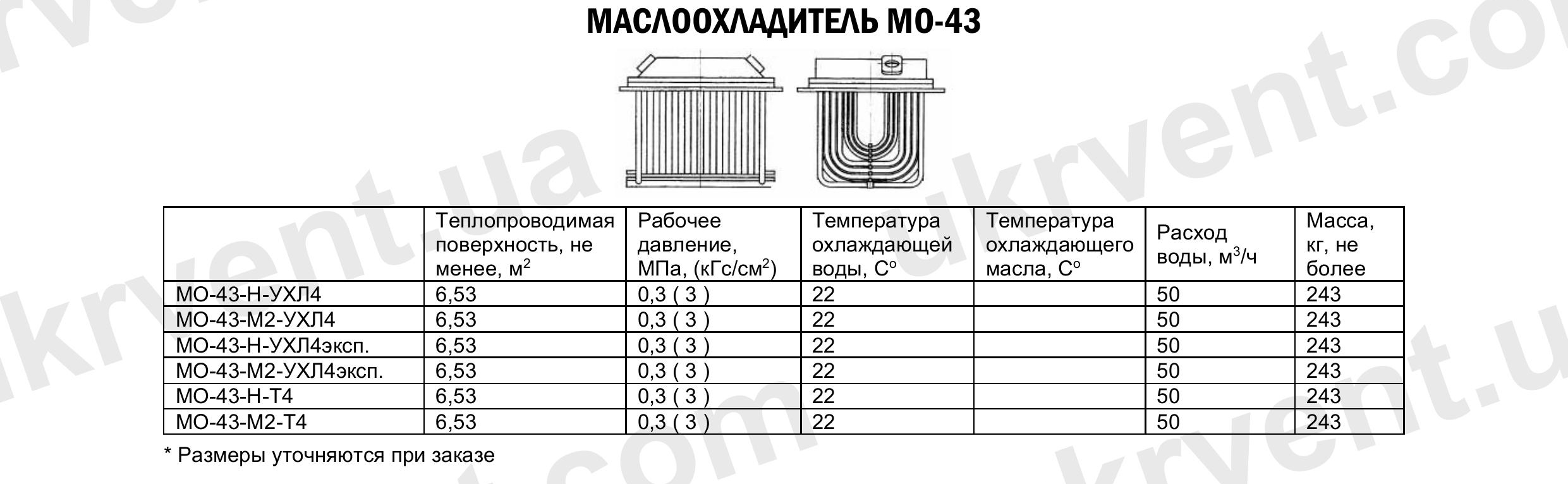

| МО-43 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | Н-Т4 | М2-Т4 | 6,53 | 0,3 ( 3 ) | 22 | 50 | 243 | ||||

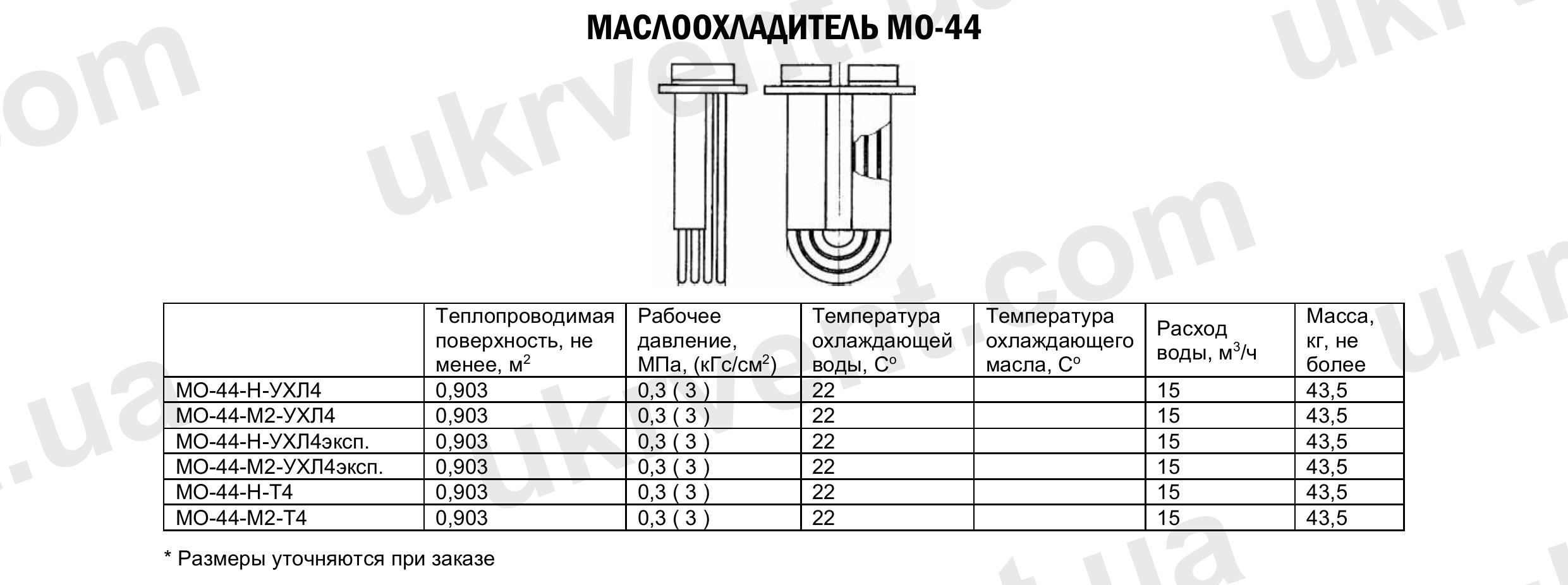

| МО-44 | Н- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М2- УХЛ4эксп. | Н-Т4 | М2-Т4 | 0,903 | 0,3 ( 3 ) | 22 | 15 | 43,5 | ||||

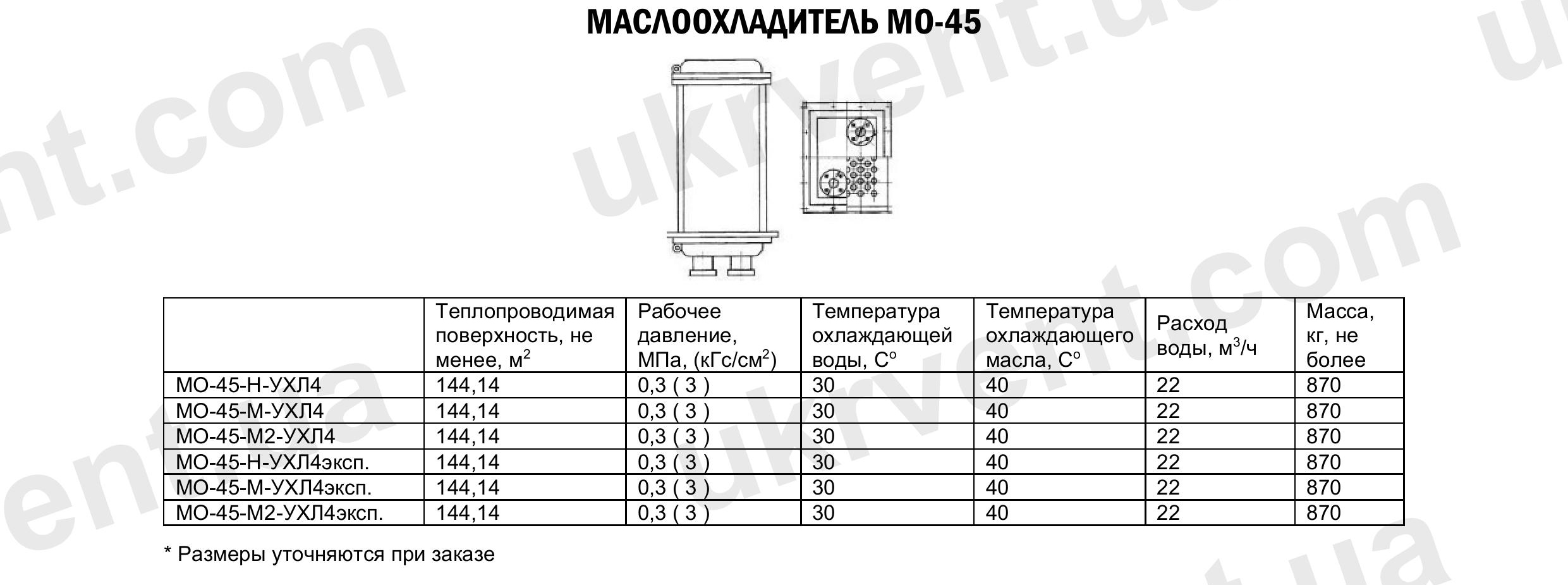

| МО-45 | Н- УХЛ4 | М- УХЛ4 | М2-УХЛ4 | Н- УХЛ4эксп. | М- УХЛ4эксп. | М2- УХЛ4эксп. | 144,14 | 0,3 ( 3 ) | 30 | 40 | 22 | 870 | |||

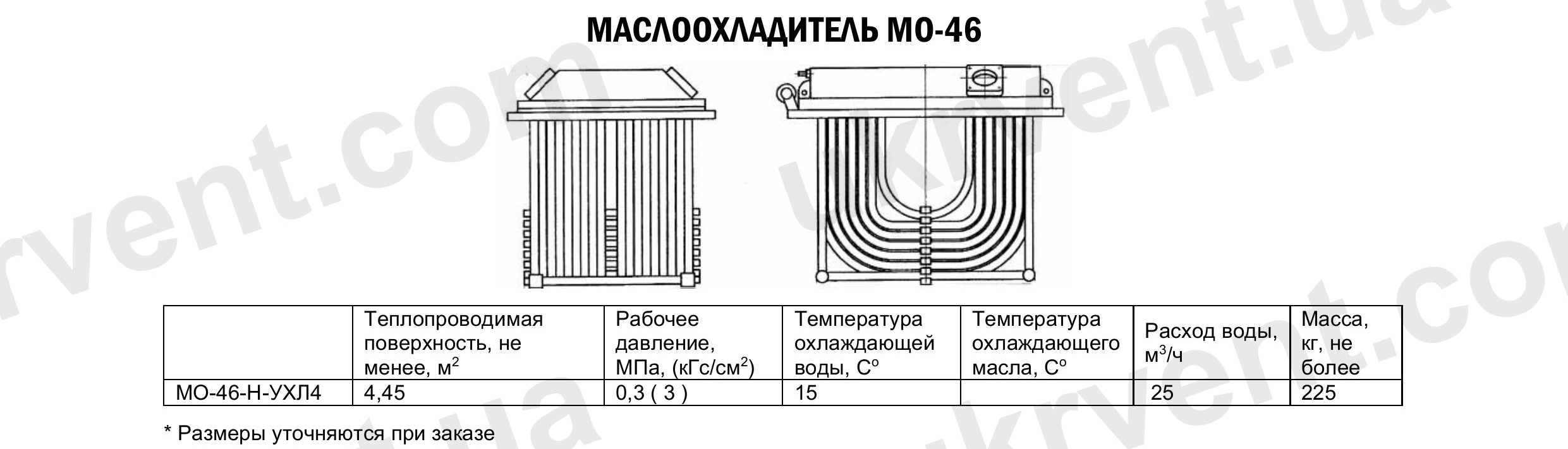

| МО-46 | Н- УХЛ4 | 4,45 | 0,3 ( 3 ) | 15 | 25 | 225 | |||||||||
