УЛИТОЧНЫЕ ЗОЛОУЛОВИТЕЛИ К ДЫМОСОСАМ ДН-9 И ДН-11,2
Улиточные золоуловители к дымососам ДН-9 и ДН-11,2 производства «Укрвентсистемы» представляют собой специализированные устройства для очистки дымовых газов от недожога и золы, возвращая их в топку котла. Конструкция оборудования рассчитана на серийные дымососы и обеспечивает эффективное отделение крупных частиц с минимальными потерями газа. Техническое исполнение соответствует инженерным нормам и требованиям промышленных котельных установок.
ОСНОВНОЕ НАЗНАЧЕНИЕ УЛИТОЧНОГО ЗОЛОУЛОВИТЕЛЯ К ДЫМОСОСАМ ДН-9 И ДН-11,2
Золоуловитель улиточного типа предназначен для:
- улавливания недожога и золы из дымовых газов;
- возврата уловленного материала в топку котла для повторного сгорания;
- снижения нагрузки на дымосос и дымовую трубу за счет очистки газа от твёрдых включений;
- обеспечения рециркуляции газа для поддержания стабильного перепада давления в системе.

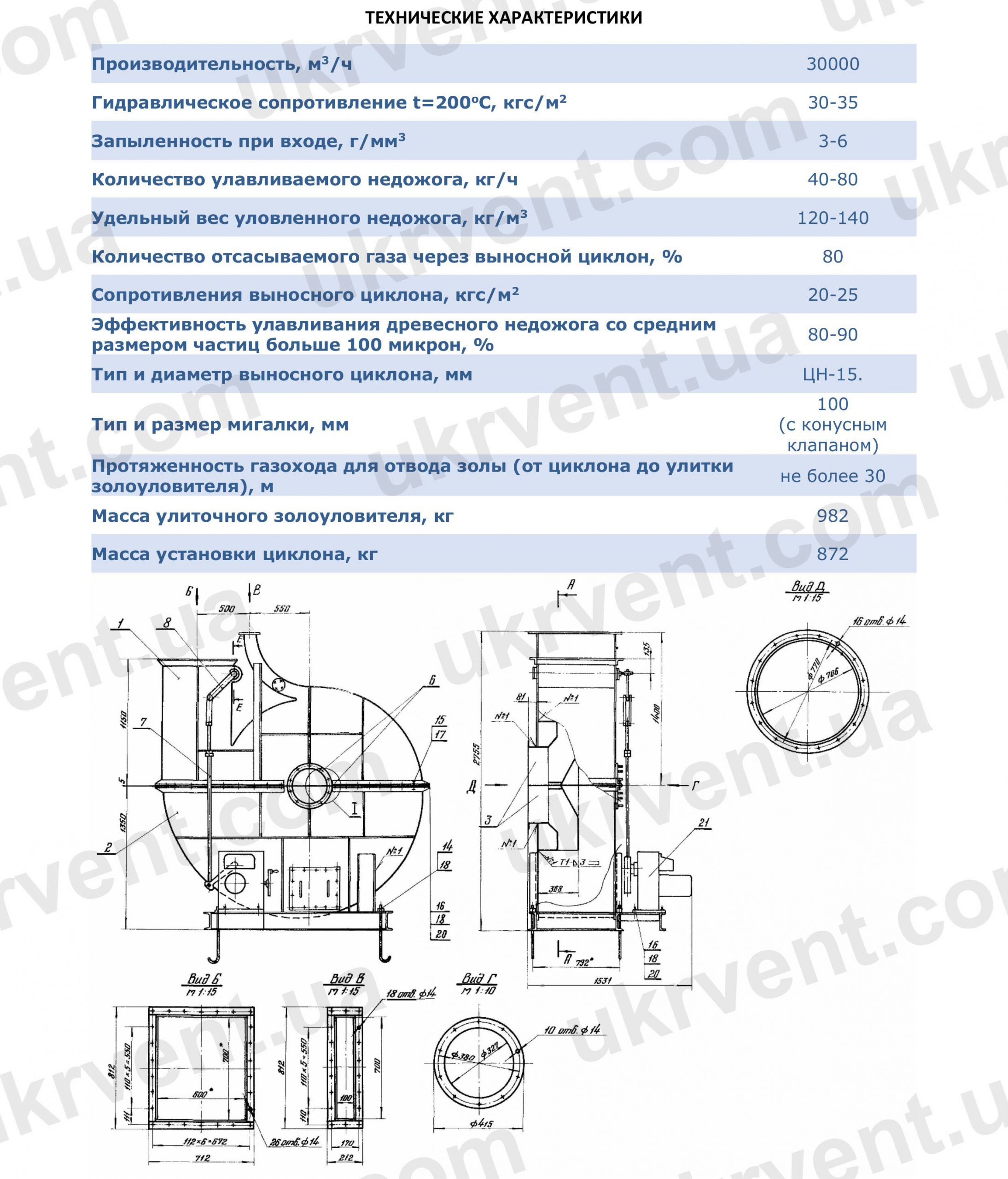

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛИТОЧНОГО ЗОЛОУЛОВИТЕЛЯ К ДЫМОСОСАМ ДН-9 И ДН-11,2
| Производительность, м3/ч | 30000 |
| Гидравлическое сопротивление t=200°C, кгс/м2 | 30-35 |
| Запыленность при входе, г/мм3 | 3-6 |
| Количество улавливаемого недожога, кг/ч | 40-80 |
| Удельный вес уловленного недожога, кг/м3 | 120-140 |
| Количество отсасываемого газа через выносной циклон, % | 80 |
| Сопротивления выносного циклона, кгс/м2 | 20-25 |
| Эффективность улавливания древесного недожога со средним размером частиц больше 100 микрон, % | 80-90 |
| Тип и диаметр выносного циклона, мм | ЦН-15. |
| Тип и размер мигалки, мм | 100 (с конусным клапаном’) |
| Протяженность газохода для отвода золы (от циклона до улитки золоуловителя), м | не более 30 |
| Масса улиточного золоуловителя, кг | 982 |
| Масса установки циклона, кг | 872 |
ПРИМЕНЕНИЕ ЗОЛОУЛОВИТЕЛЯ К ДЫМОСОСАМ ДН-9 И ДН-11,2
Оборудование применяется на промышленных котельных и теплоэнергетических установках, оснащённых дымососами ДН-9 и ДН-11,2. Использование улиточного золоуловителя повышает эффективность работы котла, снижает износ оборудования и уменьшает количество выбросов твёрдых частиц в атмосферу. Он совместим с различными типами топок, где используется древесный уголь или аналогичные виды топлива.
УСЛОВИЯ ЭКСПЛУАТАЦИИ УЛИТОЧНОГО ЗОЛОУЛОВИТЕЛЯ К ДЫМОСОСАМ ДН-9 И ДН-11,2
- Минимальная высота стояка от циклона до мигалки — 3 метра.
- Температура газа на входе в улитку соответствует нормативам для дымососов ДН-9 и ДН-11,2.
- Обеспечивается свободный доступ к регулирующему шиберному устройству для настройки производительности.
- Периферийные козырьки и направляющий радиальный аппарат требуют регулярного осмотра и очистки от золы и отложений.
- Эксплуатация возможна при естественном перепаде давления, создаваемом вращением газа в улитке.

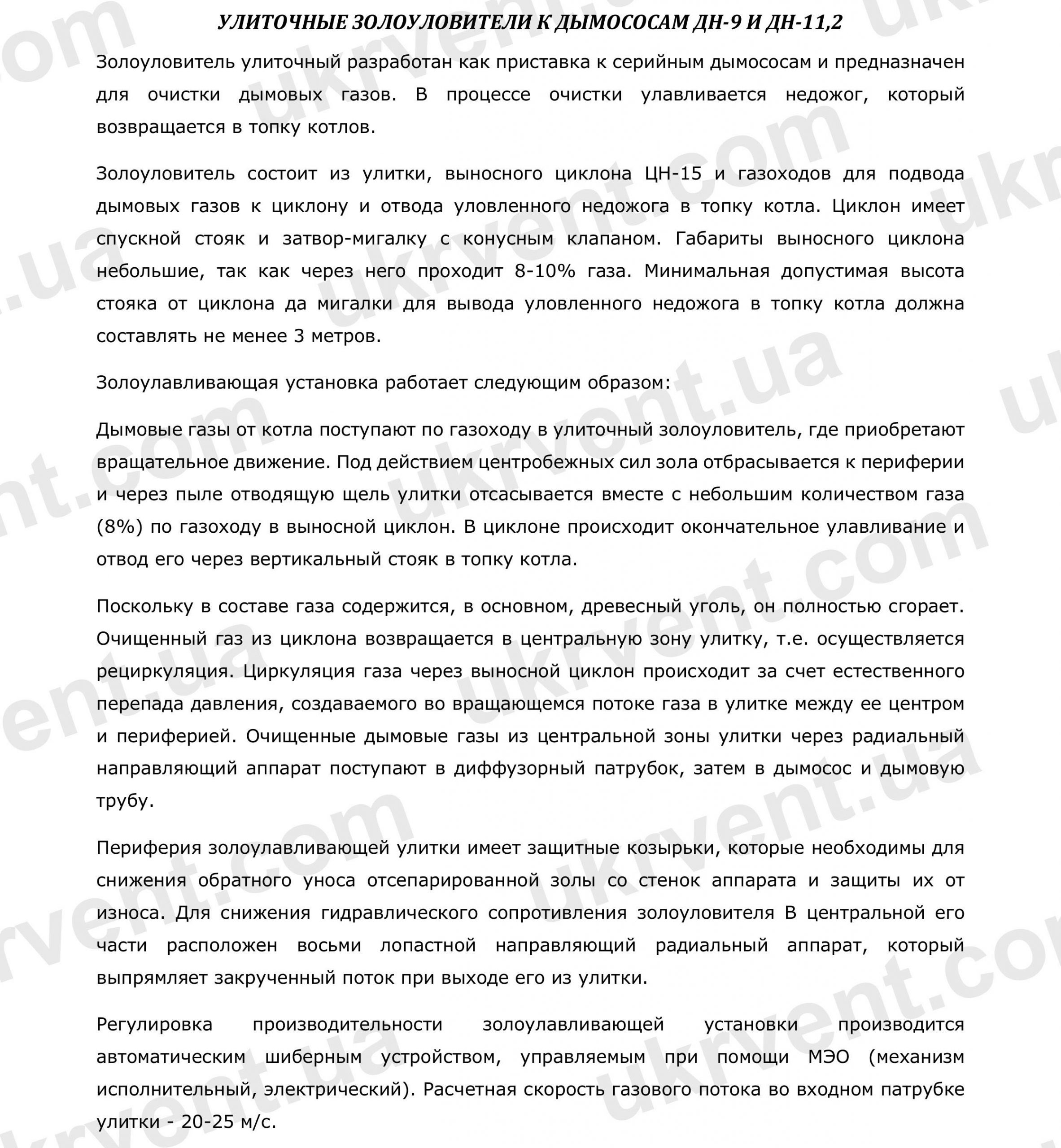

ПРИНЦИП РАБОТЫ ПРЕИМУЩЕСТВА ЗОЛОУЛОВИТЕЛЯ
Принцип работы основан на центробежном отделении золы и недожога. Дымовые газы поступают в улитку, закручиваются и за счёт центробежных сил крупные частицы отбрасываются к периферии. Часть газа (8–10%) с уловленным материалом проходит в выносной циклон ЦН-15, где происходит окончательное отделение золы, которая через вертикальный стояк возвращается в топку. Очищенный газ возвращается в центральную зону улитки и далее поступает в дымосос.
Преимущества оборудования «Укрвентсистемы» включают:
- высокая степень очистки дымовых газов;
- минимальные габариты выносного циклона;
- снижение износа стенок за счёт защитных козырьков;
- автоматическая регулировка производительности через МЭО;
- стабильная работа при перепаде давления без дополнительного энергопотребления;
- обеспечение рециркуляции газа и эффективного сгорания недожога.
ЦЕНА И КУПИТЬ УЛИТОЧНЫЕ ЗОЛОУЛОВИТЕЛИ К ДЫМОСОСАМ ДН-9 И ДН-11,2
Цена золоуловителей зависит от модели, габаритов, комплектации выносного циклона, наличия шиберного устройства и механизма МЭО. Производитель «Укрвентсистемы» предлагает полный комплект оборудования для монтажа, включая улитку, выносной циклон ЦН-15, газоходы и комплектующие. Возможна поставка с дополнительными опциями защиты стенок и автоматизации работы. Стоимость согласуется индивидуально с учётом объёма и сроков поставки.
Улиточные золоуловители к дымососам ДН-9 и ДН-11,2 обеспечивают эффективную очистку дымовых газов, рециркуляцию недожога и снижение износа котельного оборудования. Конструкция позволяет интегрировать их с серийными дымососами, а автоматическая регулировка и защита стенок увеличивают срок эксплуатации. При выборе оборудования важно учитывать параметры дымососа, высоту стояка и необходимые комплектации от производителя «Укрвентсистемы», что обеспечивает стабильную и безопасную работу котельной установки.
