ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-10 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

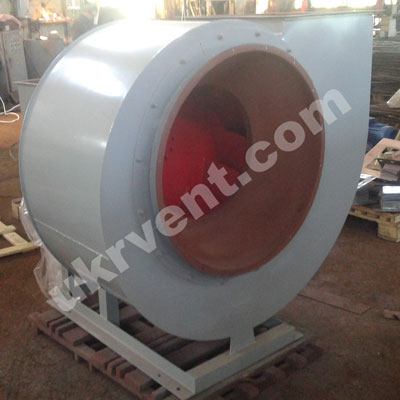

Вентилятор низкого давления ВР 88-75

ВР88-75ВЗ взрывозащищенный

В статье рассмотрены вентиляторы радиальные низкого давления ВР-88-75-10 производства «Укрвентсистемы». Приводятся технические характеристики, конструктивные особенности, условия эксплуатации и варианты исполнения. Особое внимание уделено применению, материалам изготовления, а также факторам, влияющим на цену и покупку вентиляторов ВР-88-75-10. Статья предназначена для инженеров, проектировщиков и специалистов по вентиляционному оборудованию.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-10

Вентиляторы ВР-88-75-10 предназначены для перемещения газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Они применяются в системах кондиционирования воздуха, вентиляции и воздушного отопления. Также вентиляторы ВР-88-75-10 используются для санитарно-производственных целей. Установка возможна на элеваторах, промышленных предприятиях, в производственных помещениях, цехах, магазинах, торговых и офисных центрах, а также в частных домах, квартирах и ресторанах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-88-75-10

ВР-88-75-10 оснащены односторонним всасыванием, спиральным поворотным корпусом и рабочим колесом с 12 назад загнутыми лопатками. Направление вращения вентилятора определяется со стороны всасывания: по часовой стрелке — правое, против часовой — левое. Вентиляторы допускают изменение угла поворота улитки, что упрощает монтаж оборудования и подводимых воздуховодов. Рабочее колесо изготавливается с коэффициентами диаметра Dн, 0.9Dн, 0.95Dн, 1.05Dн, 1.1Dн согласно ДСТУ 2549-94, что позволяет корректировать давление и производительность.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-88-75-10

Вентиляторы ВР-88-75-10 изготавливаются из углеродистой стали Ст3 и нержавеющих сталей AISI304, AISI316L, AISI321, AISI430, AISI316Ti. Углеродистая сталь применяется для стандартного исполнения, нержавеющая — при работе в агрессивной среде.

ВР-88-75 выпускаются в исполнении 1 и 5. Исполнение 1: вентилятор одностороннего всасывания, рабочее колесо закреплено на валу двигателя. Исполнение 5: передача крутящего момента от электродвигателя на колесо осуществляется через клиноременную передачу и подшипниковый узел.

Типы вентиляторов: ОН — общего назначения с общепромышленным двигателем; ВЗ — взрывозащищённый из разнородных металлов с взрывозащищённым двигателем; ВЗпч — взрывозащищённый с проточной частью и общепромышленным двигателем.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-10

Центробежные вентиляторы ВР-88-75-10 обладают надежной конструкцией, увеличенной производительностью и низкими эксплуатационными затратами. Используются высококачественные материалы, обеспечивающие долговечность и устойчивость к агрессивной среде. Простота монтажа и возможность изменения угла улитки повышают универсальность применения.

ЦЕНА И КУПИТЬ ВР-88-75-10

Стоимость вентиляторов ВР-88-75-10 зависит от выбранного материала изготовления, исполнения и типа двигателя. Вентиляторы из углеродистой стали Ст3 стандартного исполнения имеют доступную цену. Нержавеющие материалы AISI увеличивают стоимость ввиду устойчивости к агрессивной среде. Выбор исполнения 1 или 5, а также наличие взрывозащищённого двигателя влияет на цену. Дополнительно на стоимость влияют размеры рабочего колеса, тип вентилятора (ОН, ВЗ, ВЗпч) и комплектация. Купить вентиляторы ВР-88-75-10 можно непосредственно у производителя «Укрвентсистемы», включая все необходимые комплектующие и документацию.

Вентиляторы радиальные низкого давления ВР-88-75-10 производства «Укрвентсистемы» предназначены для широкого спектра вентиляционных и кондиционирующих систем. Конструкция с односторонним всасыванием, поворотной улиткой и регулируемым диаметром рабочего колеса обеспечивает универсальность применения. Возможность выбора материала и исполнения позволяет адаптировать вентилятор под конкретные условия эксплуатации. Надёжность, простота монтажа и доступная цена делают вентиляторы ВР-88-75-10 оптимальным решением для промышленных и коммерческих объектов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №10 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение-вентилятора	Исполнение	D/D_H	Тип электро двигателя	N_дв, кВт	n_дв, об/мин	n_рк, об/мин	Производительность η_max, 10³м³/час	Производительность в рабочей зоне, 10³м³/час	Полное давление η_max, Па	Полное давление в рабочей зоне, Па	Масса вентилятора, кг	Тип виброизоляторов	Количество виброизоляторов
ВР-88-75-10	1	0,9	5АМУ, АИРМ	4	750	698	17,84	12,88-26,47	484	564-215	447	ДО42	6
ВР-88-75-10	1	0,9	5АМУ, 5А	11	1000	965	24,86	17,95-36,87	934	1090-416	503	ДО42	6
ВР-88-75-10	1	0,95	5АМУ, АИРМ, АД	5,5	750	710	20,62	12,98-29,80	654	712-293	461	ДО42	6
ВР-88-75-10	1	0,95	5АМУ, 5А	15	1000	965	28,37	17,87-41,01	1223	1333-549	529	ДО42	6
ВР-88-75-10	5	1	АД, АИРУ, 5АМ, АК	4	1000	610	20	10,65-25,81	494	587-260	629	ДО42	6
ВР-88-75-10	5	1	5АМУ, 5А	7,5	750	720	23,83	12,57-30,54	684	818-356	502	ДО42	6
ВР-88-75-10	5	1	5АМУ, 5А	15	1000	965	32,17	16,97-42,66	1207	1450-670	529	ДО42	6
ВР-88-75-10	1	1,05	5АМУ, 5А	11	750	720	23,22	14,93-34,50	917	988-541	529	ДО42	6
ВР-88-75-10	1	1,05	4АМУ, 5А	30	1000	980	31,8	20,44-47,24	1707	1840-1008	624	ДО42	6
ВР-88-75-10	1	1,1	5АМУ, 5А	11	750	720	22,91	14,17-36,77	1075	1174-530	529	ДО42	6
ВР-88-75-10	1	1,1	4АМУ, 5А	30	1000	980	31,18	19,29-50,05	1991	2170-983	635	ДО42	6

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №10 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	63	125	250	500	1000	2000	4000	8000
ВР 88-75 №10	720	101	88	91	99	92	90	88	80	71
ВР 88-75 №10	965	108	95	98	106	99	97	95	87	78
