ГОРИЗОНТАЛЬНЫЕ АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 1АВГ-ВВП ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СФЕРЫ ПРИМЕНЕНИЯ

Каталог

Горизонтальные аппараты воздушного охлаждения 1АВГ-ВВП производства «Укрвентсистемы» предназначены для эффективного охлаждения высоковязких жидкостей в промышленных процессах. Эти установки находят применение в нефтеперерабатывающей, химической, газовой и металлургической промышленности, обеспечивая стабильный теплообмен и поддержание технологических параметров продукта. Конструкция аппаратов учитывает климатические и сейсмические условия эксплуатации, что обеспечивает их надёжность и долговечность.

ОСНОВНОЕ НАЗНАЧЕНИЕ 1АВГ-ВВП ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Основное назначение аппаратов 1АВГ-ВВП — охлаждение и конденсация парообразных, газообразных и жидких сред, включая высоковязкие продукты нефтепереработки, такие как мазуты и остаточные масла. Горизонтальное расположение секций обеспечивает оптимальный теплообмен при работе с вязкими жидкостями, минимизируя риски засорения труб. Наличие турбулизаторов и увеличенного проходного сечения труб повышает эффективность охлаждения густых продуктов. Аппараты могут комплектоваться системами автоматизированного управления вентилятором, вибровыключателями электродвигателей и различными регулируемыми жалюзи для оптимизации режима работы.

ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 1АВГ-ВВП

Горизонтальные аппараты воздушного охлаждения 1АВГ-ВВП применяются в различных отраслях промышленности:

Нефтегазовая отрасль — охлаждение и конденсация газов, нефтепродуктов, высоковязких масел.
Химическая промышленность — охлаждение и конденсация химических реагентов и технологических сред.
Металлургия — снижение температуры минеральных и синтетических масел.
Пищевая отрасль — охлаждение густых пищевых жидкостей, требующих стабильного температурного режима.

Универсальность конструкции позволяет адаптировать аппараты к различным технологическим процессам, включая рециркуляцию воздуха и регулировку подачи продукта.

ПРИНЦИП РАБОТЫ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 1АВГ-ВВП

Рабочая среда подается через штуцеры в трубное пространство аппарата. Одновременно вентилятор с электродвигателем обеспечивает поток воздуха через секции труб, что приводит к эффективному охлаждению продукта.

Секции аппарата могут быть объединены в несколько модулей в зависимости от расчёта тепловой нагрузки. Горизонтальное расположение секций позволяет работать с высоковязкими продуктами без засорений. Турбулизаторы внутри труб создают завихрения потока, увеличивая коэффициент теплоотдачи. Регулируемые жалюзи и системы автоматического управления вентилятором обеспечивают контроль скорости и направления воздушного потока, что позволяет оптимизировать процесс охлаждения.

ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ

Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.

Климатическое исполнение по ГОСТ 15150	Материальное исполнение по	Допускаемые температурные пределы. К(°С)
УХЛ1 (умеренное и холодное)	Б1. Б2. Б2.1. БЗ. Б3.1. Б4, Б4.1	От 233 (минус 40) до 573 (плюс 300)
УХЛ1 (умеренное и холодное)	Б5.Б5.1	От 233 (минус 40) до 523 (плюс 250)
У1 (умеренное)	Б1. Б2. Б2.1. Б3.1. Б4.1	От 233 (минус 40) до 573 (плюс 300)
У1 (умеренное)	БЗ, Б4	От 233 (минус 40) до 573 (плюс 300)
У1 (умеренное)	Б5. Б5.1	От 233 (минус 40) до 523 (плюс 250)
С (северное)	Б1. Б2, Б2.1, БЗ. Б3.1, Б4. Б4.1	От 218 (минус 55) до 573 (плюс 300)
С (северное)	Б5.Б5.1	От 218 (минус 55) до 523 (плюс 250)

* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром. ** Размеры уточняются при заказе

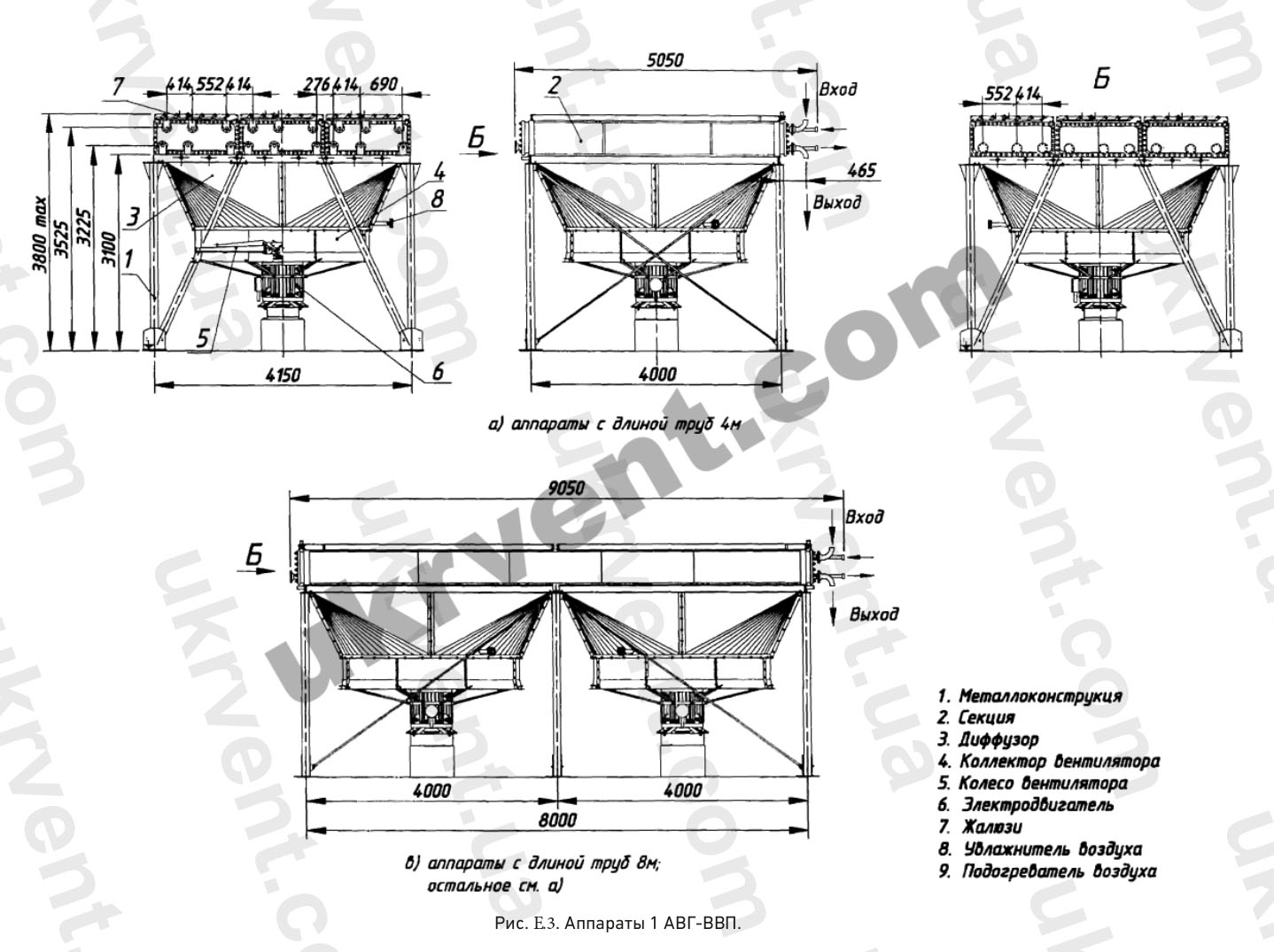

МОДИФИКАЦИИ АППАРАТОВ ГОРИЗОНТАЛЬНЫХ 1АВГ-ВВП

Параметры	1 АВГ-ВВП
Вязкость жидкой среды 10 * м²/с	42
Поверхность теплообмена, м²	660
Давление условное, МПа	0,6;1,6; 2,5;6,3
Температурные пределы продукта, °С	-40 до +300
Коэффициент оребрения	7
Количество секций в аппаратах, шт	3
Длина оребренных труб, м	4
Число рядов труб в секции	4
Число ходов по трубному пространству	9*
Количество вентиляторов в аппаратах, шт	1
Масса аппаратов, кг,не более	16000

* – число потоков; ** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С; *** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6. **** Размеры уточняются при заказе

ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНОГО 1АВГ-ВВП

Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов. Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком). Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.

Параметры	1АВГ-ВВП
Диаметр колеса, м	2,8
Количество лопастей, шт	8
Потребляемая мощность электродвигателей, кВт
Потребляемая мощность электродвигателей, кВт, для типов приводов Т1
Потребляемая мощность электродвигателей, кВт, для типов приводов Т2
Потребляемая мощность электродвигателей, кВт, для типов приводов Т3
Потребляемая мощность электродвигателей, кВт, для типов приводов В1Т
Потребляемая мощность электродвигателей, кВт, для типов приводов В2Т	30
Потребляемая мощность электродвигателей, кВт, для типов приводов ВЗТ
Частота вращения вала об/мин при потребляемой мощности 22кВт; 30кВт; 37кВт	428
Частота вращения вала об/мин при потребляемой мощности 37кВт; 55кВт; 75кВт
Масса колеса вентилятора, кг, не более	220

* Размеры уточняются при заказе

ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ

Давление условное, Мпа	Материальное исполнение секций
	Б1;Б2;Б2,1					Б3;Б3,1;Б4;Б4,1					Б5;Б1
	Температура деталей, работающих под давлением, ^оС, не более
	100	150	200	250	300	100	150	200	250	300	100	150	200	250
	Давление рабочее наибольшее, МПа
0,6	0,6	0,57	0,56	0,54	0,5	0,6	0,58	0,56	0,54	0,52	0,6	0,57	0,56	0,54
1,6	1,6	1,51	1,5	1,44	1,33	1,6	1,54	1,49	1,44	1,38	1,6	1,51	1,5	1,44
2,5	2,5	2,36	2,33	2,25	2,08	2,5	2,4	2,32	2,25	2,15	2,5	2,36	2,33	2,25
4	4	3,78	3,74	3,6	3,34	4	3,84	3,72	3,6	3,44	4	3,78	3,74	3,6
6,3	6,3	6,05	6	5,76	5,33	6,3	6,15	5,95	5,7	5,5	6,3	6,05	6	5,76

ЦЕНА И КУПИТЬ 1АВГ-ВВП ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Стоимость аппаратов 1АВГ-ВВП зависит от комплектации, климатического исполнения, сейсмических требований и наличия дополнительных опций, таких как:

автоматизированное управление и частотные преобразователи;
системы рециркуляции воздуха;
регулируемые жалюзи с ручным, пневматическим или электромеханическим приводом;
увлажнители, подогреватели и вспомогательные площадки для обслуживания;
количество секций и материал теплообменных труб.

Приобретение аппаратов напрямую у производителя «Укрвентсистемы» обеспечивает соответствие заявленным техническим характеристикам, поставку оригинальных комплектующих и возможность индивидуальной конфигурации под конкретный технологический процесс.

Горизонтальные аппараты воздушного охлаждения 1АВГ-ВВП производства «Укрвентсистемы» представляют собой надёжное оборудование для охлаждения вязких жидкостей в промышленных процессах. Их конструктивные особенности, включая горизонтальное расположение секций, турбулизаторы и расширенные возможности управления, обеспечивают эффективный теплообмен, долговечность и безопасность эксплуатации в различных климатических и сейсмических условиях. При выборе аппарата важно учитывать требования технологического процесса и доступные опции у производителя для оптимизации стоимости и функциональности.
