ЦИКЛОН ЦН-11/МЧ-1700: ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ, РАЗМЕРЫ — УНИВЕРСАЛЬНЫЕ РЕШЕНИЯ ДЛЯ ПРОМЫШЛЕННОЙ ГАЗООЧИСТКИ ОТ УКРВЕНТСИСТЕМЫ

Циклон ЦН-11/МЧ-1700 — это одиночный высокоэффективный инерционный пылеуловитель, предназначенный для сухой очистки газов от невзрывоопасной пыли в условиях высокой концентрации абразивных частиц и температур до 400 °C. Данная модель входит в линейку ЦН-11/МЧ-1700 ЦИКЛОНЫ УНИВЕРСАЛЬНЫЕ и производится предприятием Укрвентсистемы с учетом требований промышленных предприятий тяжёлого машиностроения, металлургии, энергетики, цементной и химической отраслей.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЦИКЛОНА ЦН-11/МЧ-1700

Универсальный циклон ЦН-11/МЧ-1700 предназначен для:

• улавливания пыли от газов технологических процессов сушки, агломерации, обжига, сжигания топлива;
• удаления золы из дымовых газов котельных установок;
• сепарации зернистых продуктов и пыли при пневмотранспортировке;
• очистки газов от пыли в процессах с подвешенными частицами;
• защиты вентиляционного оборудования от износа при работе с абразивной пылью;
• применения в системах аспирации на машиностроительных заводах и металлургических комбинатах.

Циклон ЦН-11/МЧ-1700 используется в составе автономных и централизованных установок, как на всасывающих, так и на нагнетательных участках газоходов. Установка допускается как в закрытых помещениях, так и на открытом воздухе с соблюдением требований к теплоизоляции.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНА ЦН-11/МЧ-1700

Циклоны ЦН-11/МЧ-1700 изготавливаются в одиночном исполнении. Возможны два направления газового потока — правое (по часовой стрелке) и левое (против часовой стрелки), определяемые относительно направления со стороны выхлопной трубы.

В базовой комплектации циклон ЦН-11/МЧ-1700 изготавливается из углеродистой стали толщиной от 2 до 8 мм. Для работы в условиях агрессивных сред (абразивные или коррозионно-активные пыли) применяются нержавеющие стали марок AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti с увеличением толщины стенок.

Толщина металла определяется по следующим критериям:

• расчет на прочность при избыточном давлении/разряжении;
• срок службы при абразивном износе;
• стойкость к коррозии при наружной установке;
• устойчивость к деформации при очистке от налипших отложений.

ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦН-11/МЧ-1700

Циклон ЦН-11/МЧ-1700 относится к классу инерционных пылеуловителей. Очищаемый воздух поступает в корпус через входной патрубок, приобретает вращательное движение, формируя винтовую нисходящую спираль вдоль внутренней поверхности корпуса. Частицы пыли, под действием центробежной силы, оседают на стенках и далее выводятся через нижнее пылевыпускное отверстие в накопительный бункер.

Очищенный воздух поднимается по центральной оси циклона и выходит через выхлопную трубу. Такая конфигурация обеспечивает надежное разделение твёрдой фазы от газовой среды.

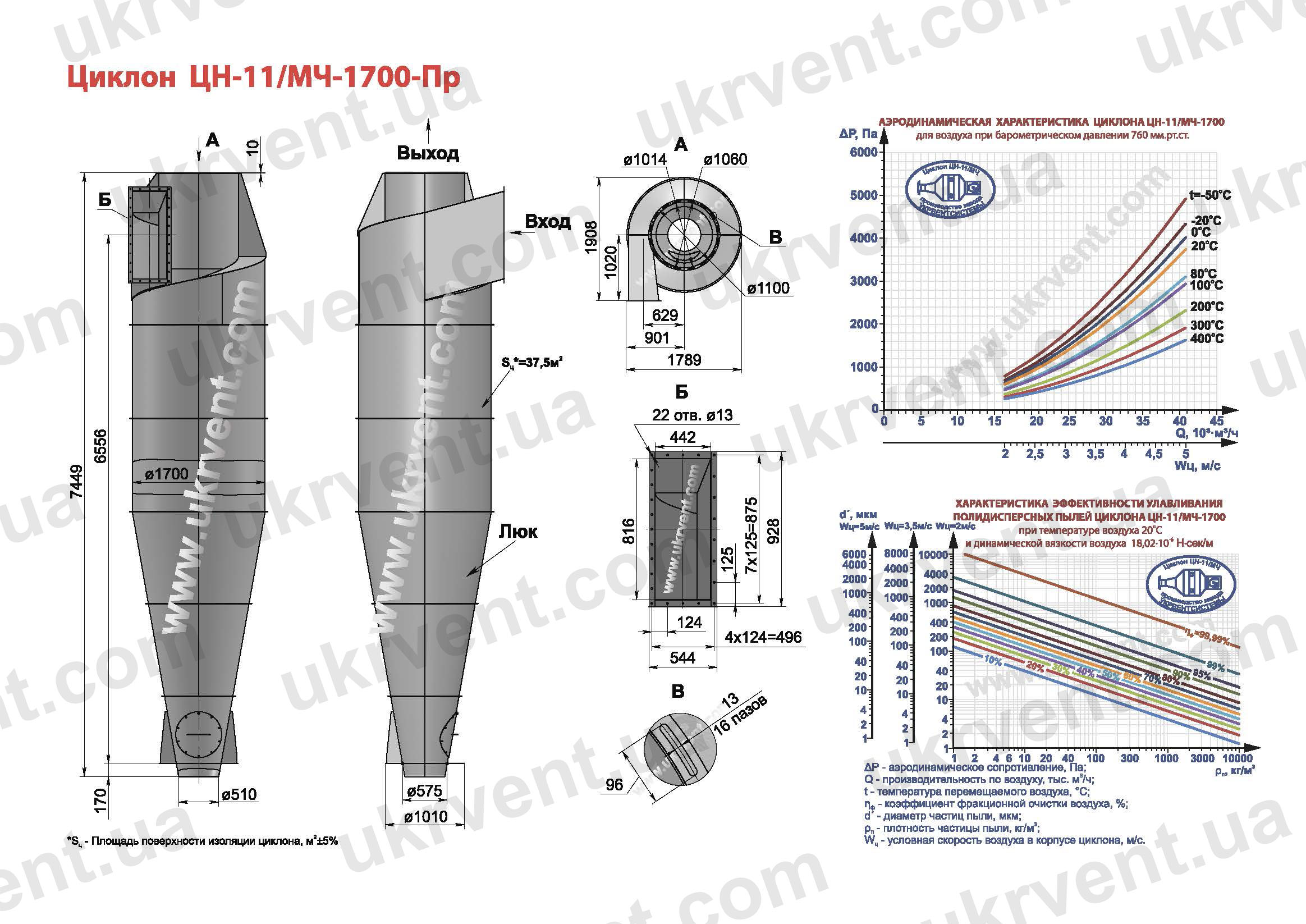

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1700

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с барометрическом давлении 760 мм.рт.ст.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОНА ЦН-11/МЧ-1700

• Максимальное давление: до 5 кПа (500 кгс/м²);
• Температура очищаемых газов: до 400 °C;
• Скорости газов в цилиндрической части:
• при абразивной пыли: 2–2,5 м/с;
• при не абразивной пыли: до 6 м/с;
• Температурный запас по точке росы: минимум +10…+25 °C;
• Установка: строго вертикальная, пылевыпуск направлен вниз;
• Допустимая пульсация потока: не более 10%.

Для избежания конденсации паров в корпусе циклона ЦН-11/МЧ-1700 и, как следствие, образования отложений влажной пыли, наружная поверхность должна быть теплоизолирована. Температура поверхности не должна превышать 45 °C в целях промышленной безопасности.

МОНТАЖ И ОБСЛУЖИВАНИЕ ЦИКЛОНА ЦН-11/МЧ-1700

Циклон поставляется в собранном виде, что минимизирует риски ошибок при сборке и сокращает время монтажа. Необходим свободный доступ к люкам для технического обслуживания и контроля.

Основные требования:

• обеспечение герметичности всех фланцев и люков;
• отсутствие подсосов воздуха через пылевыпуск;
• регулярная выгрузка осаждённой пыли во избежание забивания;
• тепловая изоляция на трубопроводах и корпусе;
• визуальный осмотр 3 раза за смену, детальный техосмотр — 2 раза в год;
• обязательный контроль состояния пылевых затворов, герметичности, теплоизоляции, расходомеров и давления.

При запуске необходимо:

• проверить отсутствие посторонних предметов;
• убедиться в герметичности;
• выполнить предварительную выгрузку пыли из бункера.

Отключение производится после выгрузки накопленной пыли, иначе возможно образование “пробок” и блокировка работы системы.

ПРЕИМУЩЕСТВА ЦИКЛОНА ЦН-11/МЧ-1700 ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Поставка в собранном виде снижает затраты на установку;
• Высокая надёжность и стойкость к агрессивным средам;
• Унификация конструкции и простота технического обслуживания;
• Широкий выбор материалов корпуса и исполнения (AISI304, AISI316L и др.);
• Подходит для любых условий эксплуатации в промышленных установках;
• Гарантированная герметичность и высокий коэффициент очистки при соблюдении монтажных норм.

КУПИТЬ ЦИКЛОН ЦН-11/МЧ-1700: ЦЕНА, РАЗМЕРЫ И КОНСУЛЬТАЦИИ

Компания Укрвентсистемы предлагает заказать универсальный циклон ЦН-11/МЧ-1700 с учётом требований конкретного предприятия — как по направлению потока, так и по толщине металла и материалу корпуса. Габаритные размеры, масса, цена и условия поставки уточняются индивидуально на основании технического задания.

Для получения коммерческого предложения, консультации по подбору циклона ЦН-11/МЧ-1700 и расчёта параметров, свяжитесь с техническим отделом Укрвентсистемы. Возможна адаптация конструкции под нестандартные условия эксплуатации.
