ПЫЛЕУЛОВИТЕЛИ КОАГУЛЯЦИОННЫЕ ЦЕНТРОБЕЖНЫЕ МОКРЫЕ КЦМП НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ, ПРИМЕНЕНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Пылеуловители коагуляционные центробежные мокрые типа КЦМП НЖ производства «Укрвентсистемы» представляют собой высокотехнологичные установки для очистки воздуха, удаляемого вытяжными вентиляционными системами. Изготовленные из нержавеющей стали, эти аппараты обеспечивают эффективное удаление пыли средней и мелкой дисперсности, исключая возможность образования коррозионных повреждений и обеспечивая долгий срок службы в промышленной эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ ПЫЛЕУЛОВИТЕЛЯ КЦМП НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

КЦМП НЖ предназначены для очистки воздуха от большинства видов пыли, за исключением цементирующихся и кристаллизующихся пылей с образованием прочных отложений свыше 15% по массе, а также взрывоопасной пыли. Они не применяются в условиях наличия токсичных веществ, способных образовывать агрессивные растворы по отношению к металлу, а также для улавливания крупно-волокнистой пыли и пыли, всплывающей на поверхности воды. При начальной концентрации пыли до 30 г/м³ рекомендуется предварительная очистка в сухих пылеуловителях для снижения расхода воды и уменьшения объема шлама.

КЦМП НЖ устанавливаются преимущественно в помещениях с положительной температурой. При очистке нагретого воздуха или установке аппарата вне помещения необходимо принять меры против замерзания воды и шлама.

ПРИМЕНЕНИЕ КОАГУЛЯЦИОННОГО МОКРОГО ПЫЛЕУЛОВИТЕЛЯ КЦМП НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Пылеуловители КЦМП НЖ применяются в промышленных и производственных объектах, где требуется удаление пыли средней и мелкой дисперсности. Они используются на металлургических, химических, пищевых, деревообрабатывающих и других предприятиях. Конструкции из нержавеющей стали позволяют работать с абразивными и агрессивными средами, используя марки AISl304, AISl316L, AISl321, AISl430, AISl316Ti. Толщина металла может варьироваться от 2 мм до 8 мм, обеспечивая необходимую прочность конструкции.

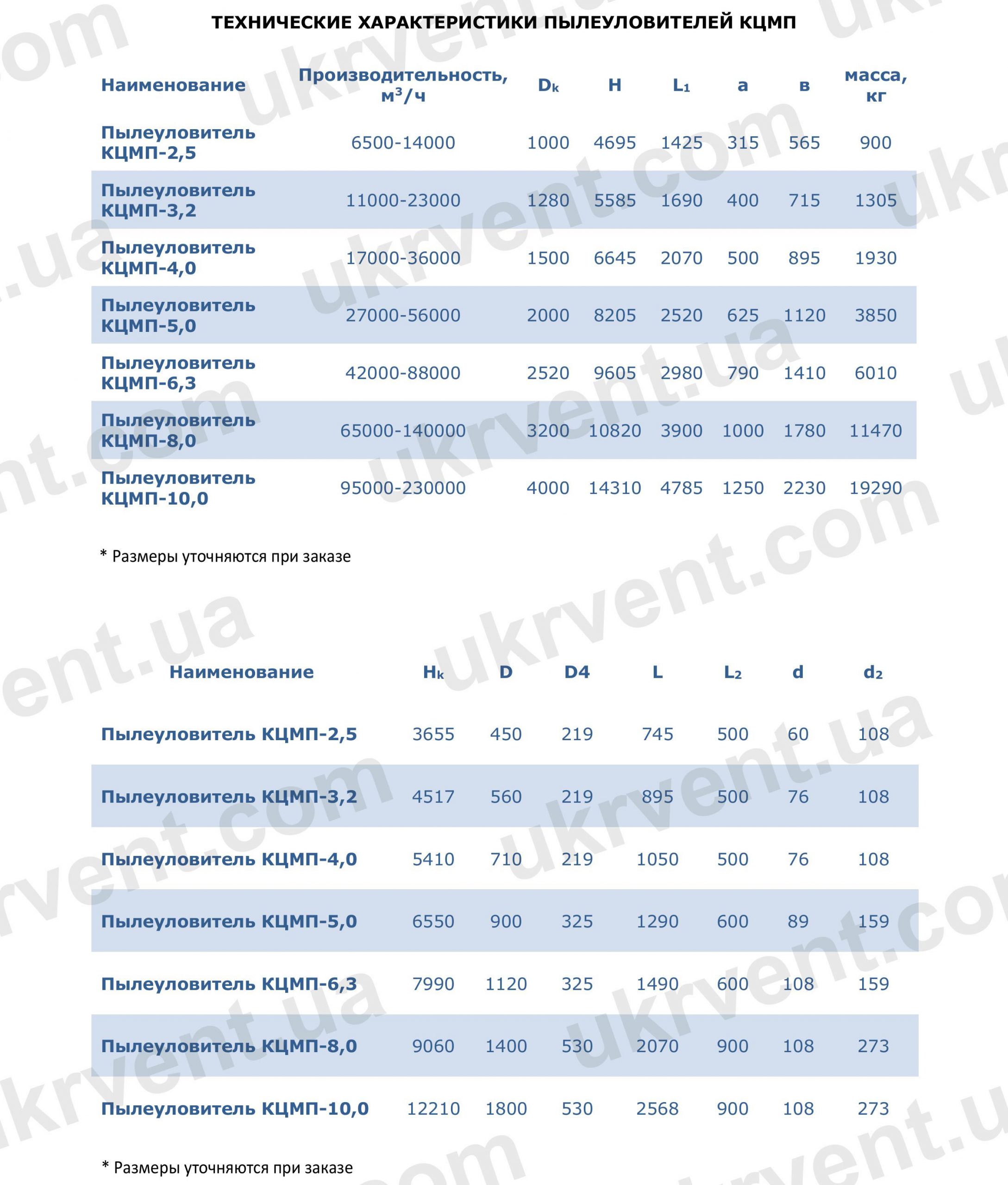

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕУЛОВИТЕЛЕЙ КЦМП НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Наименование	Производительность, м³/ч	Dk	Н	L1	а	в	масса, кг	Нк	D	D4	L	L2	d	d2
Пылеуловитель КЦМП-2,5 НЖ	6500-14000	1000	4695	1425	315	565	900	3655	450	219	745	500	60	108
Пылеуловитель КЦМП-3,2 НЖ	11000-23000	1280	5585	1690	400	715	1305	4517	560	219	895	500	76	108
Пылеуловитель КЦМП-4,0 НЖ	17000-36000	1500	6645	2070	500	895	1930	5410	710	219	1050	500	76	108
Пылеуловитель КЦМП-5,0 НЖ	27000-56000	2000	8205	2520	625	1120	3850	6550	900	325	1290	600	89	159
Пылеуловитель КЦМП-6,3 НЖ	42000-88000	2520	9605	2980	790	1410	6010	7990	1120	325	1490	600	108	159
Пылеуловитель КЦМП-8,0 НЖ	65000-140000	3200	10820	3900	1000	1780	11470	9060	1400	530	2070	900	108	273
Пылеуловитель КЦМП-10,0 НЖ	95000-230000	4000	14310	4785	1250	2230	19290	12210	1800	530	2568	900	108	273

* Размеры уточняются при заказе

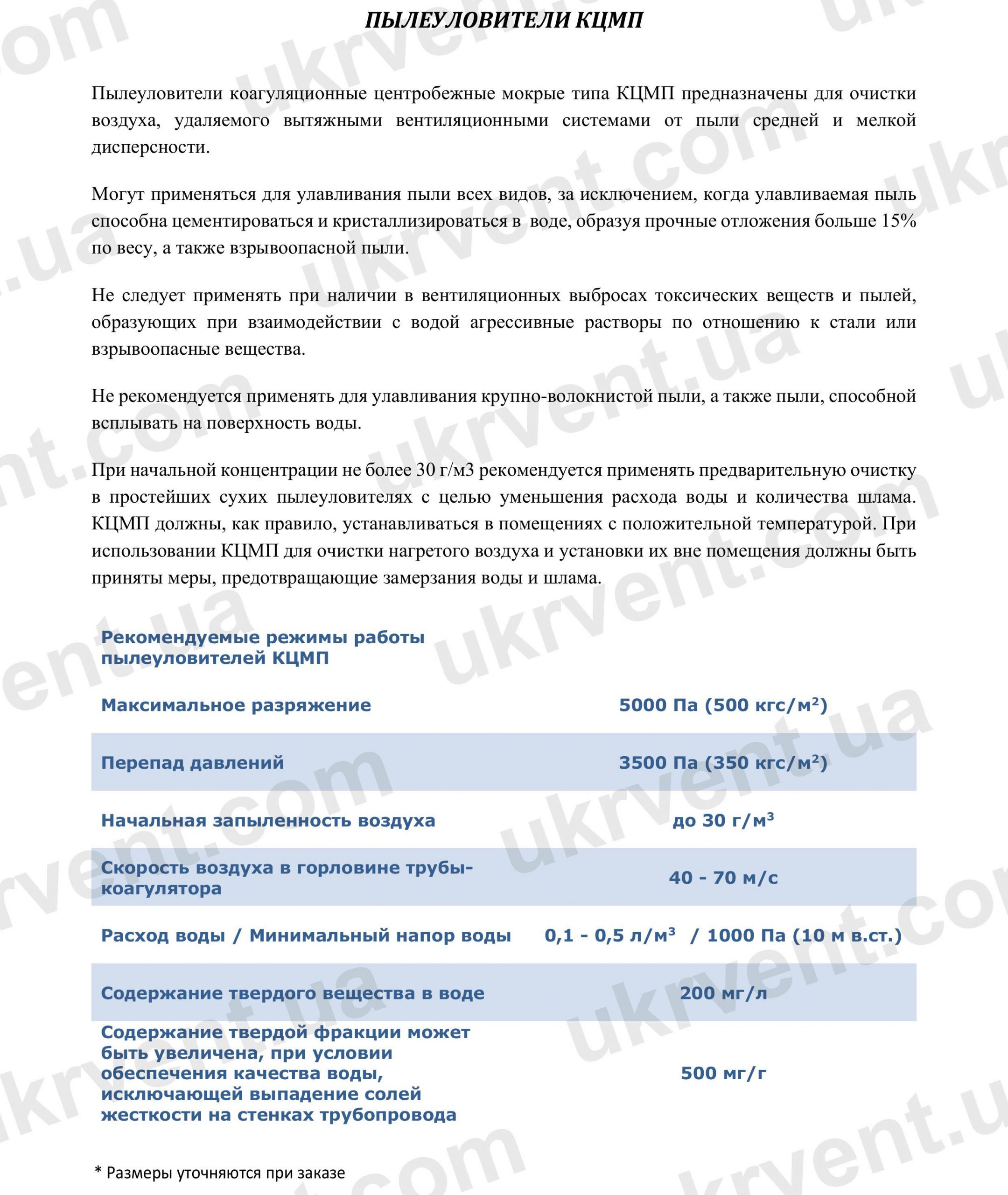

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПЫЛЕУЛОВИТЕЛЯ МОКРОГО КЦМП НЖ

Для удобства восприятия условия эксплуатации приведены списком:

Максимальное разряжение: 5000 Па (500 кгс/м²)
Перепад давлений: 3500 Па (350 кгс/м²)
Начальная запыленность воздуха: до 30 г/м³
Скорость воздуха в горловине трубы-коагулятора: 40–70 м/с
Расход воды / минимальный напор: 0,1–0,5 л/м³ / 1000 Па (10 м в.ст.)
Содержание твердого вещества в воде: 200 мг/л, допускается увеличение до 500 мг/л при условии предотвращения выпадения солей жесткости на трубах

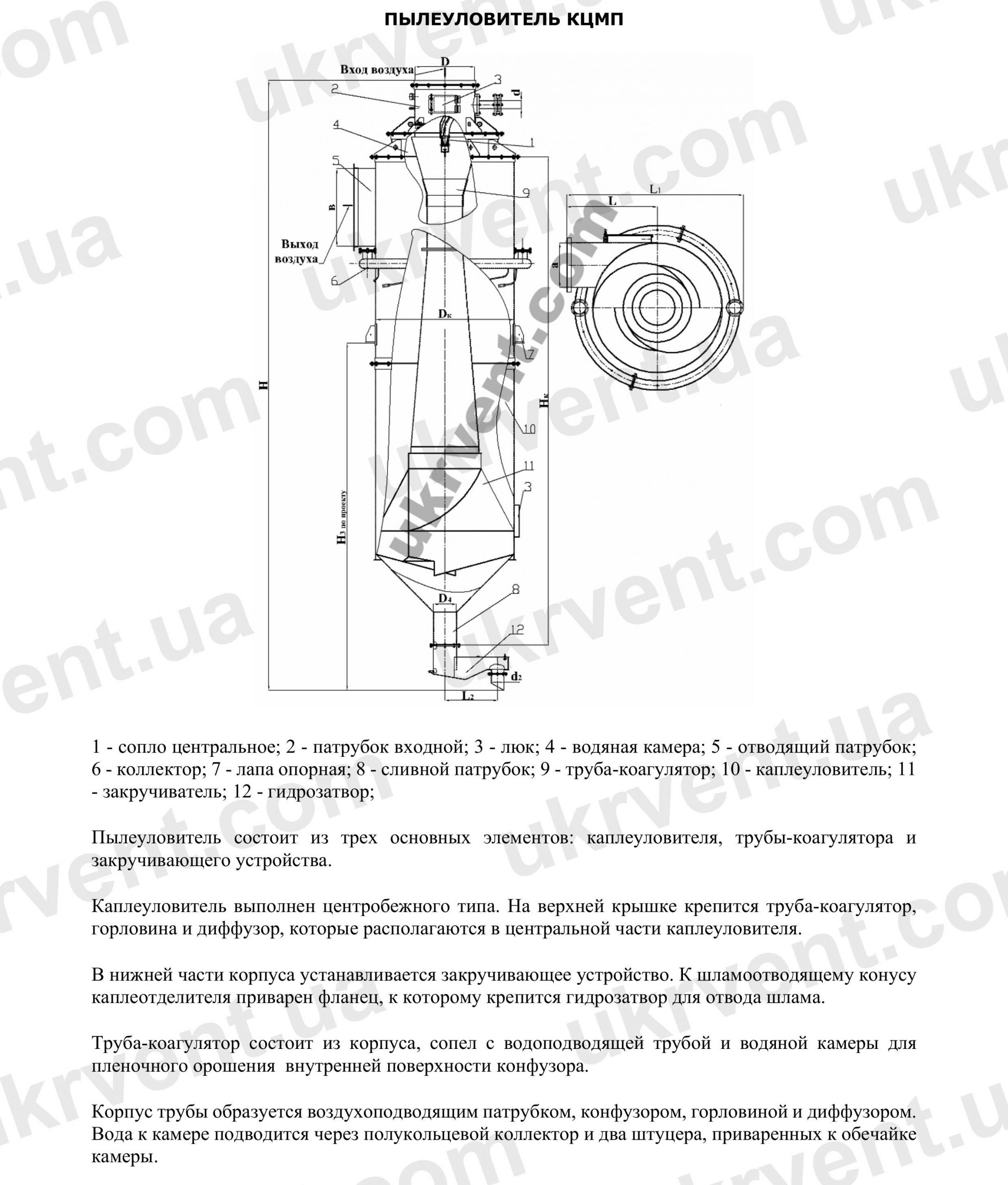

Пылеуловитель состоит из трех основных элементов: каплеуловителя, трубы-коагулятора и закручивающего устройства.

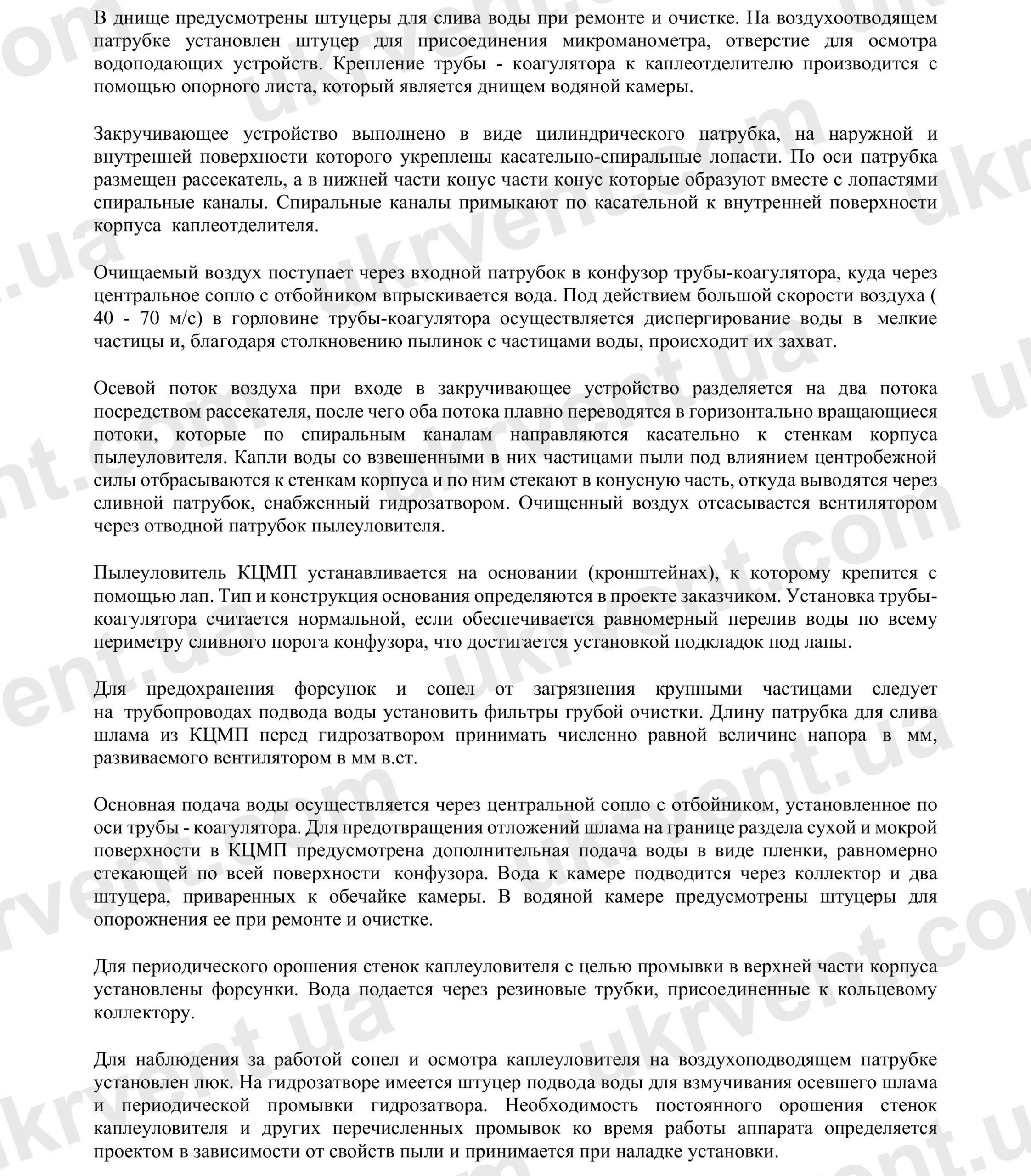

ПРИНЦИП РАБОТЫ ПЫЛЕУЛОВИТЕЛЯ КЦМП НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Очистка воздуха осуществляется по принципу коагуляции и центробежного разделения.

Труба-коагулятор — корпус с соплами, водоподводящей трубой и камерой для пленочного орошения конфузора. Вода подается через полукольцевой коллектор, распределяясь по всей поверхности внутренней камеры.

Закручивающее устройство — цилиндрический патрубок с касательно-спиральными лопастями и центральным рассекателем, создающим два горизонтально вращающихся потока. Капли воды с пылью отбрасываются к стенкам корпуса и стекают в конус для последующего отвода шлама.

Каплеуловитель — центробежного типа, с верхней крышкой, на которой закрепляется труба-коагулятор, и нижней частью с закручивающим устройством.

Такое конструктивное решение обеспечивает высокую эффективность очистки воздуха при минимальном расходе воды, равномерное распределение пленочного орошения и надежное удаление шлама. Дополнительно предусмотрены форсунки для промывки каплеуловителя и гидрозатвор для периодической очистки шлама.

Преимущества оборудования «Укрвентсистемы» заключаются в возможности выбора марки нержавеющей стали, регулировки толщины металла, надежной центробежной очистке и удобстве монтажа на кронштейнах с регулировкой положения для обеспечения равномерного перелива воды.

ЦЕНА И КУПИТЬ КЦМП НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Стоимость пылеуловителей КЦМП НЖ формируется исходя из:

Марки нержавеющей стали (AISl304, AISl316L и др.)
Толщины металла (2–8 мм)
Типа и комплектации оборудования (труба-коагулятор, каплеуловитель, закручивающее устройство, форсунки, гидрозатвор)
Дополнительных опций, включая монтажные основания и фильтры грубой очистки

Компания «Укрвентсистемы» реализует пылеуловители как отдельными единицами, так и в комплекте с системами водоснабжения и монтажными элементами. Возможна поставка оборудования под индивидуальные проекты заказчика.

Пылеуловители коагуляционные центробежные мокрые КЦМП НЖ производства «Укрвентсистемы» представляют собой надежное и технологичное решение для очистки воздуха от пыли средней и мелкой дисперсности. Конструкция из нержавеющей стали, возможность регулировки толщины металла, продуманная система коагуляции и центробежного отделения частиц обеспечивают высокую эффективность работы, долговечность и удобство эксплуатации. Правильная установка, регулярная промывка и соблюдение рекомендуемых режимов эксплуатации гарантируют стабильную работу оборудования в промышленных условиях.
