ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР88-75-2,5 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

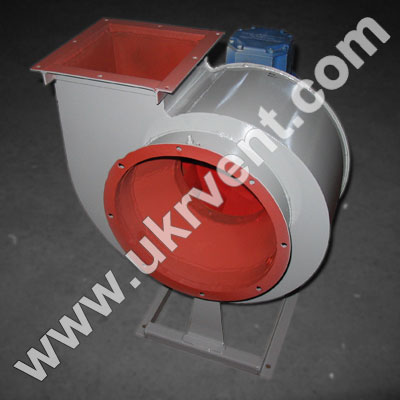

Вентилятор низкого давления ВР 88-75

ВР88-75ВЗ взрывозащищенный

В данной статье рассматриваются вентиляторы радиальные низкого давления ВР88-75-2,5 производства «Укрвентсистемы». Рассматриваются их конструктивные особенности, условия эксплуатации, варианты изготовления и области применения. Особое внимание уделено техническим характеристикам, влияющим на производительность и надежность работы. Статья предназначена для инженеров, проектировщиков вентиляционных систем и специалистов промышленных предприятий.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР88-75-2,5

Вентиляторы ВР88-75-2,5 предназначены для перемещения газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Их используют в системах:

кондиционирования воздуха;
вентиляции производственных и жилых помещений;
воздушного отопления;
санитарно-производственных целей.

Общие сведения о вентиляторах ВР88-75-2,5:

Одностороннего всасывания;
Корпус спиральный поворотный;
Лопатки рабочего колеса назад загнутые;
Количество лопаток – 12;
Направление вращения – правое и левое, определяемое со стороны всасывания воздуха.

Возможность изменения угла поворота улитки упрощает монтаж вентилятора и подводимых к нему воздуховодов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР88-75-2,5

ВР88-75-2,5 рассчитан на работу при нормальных и повышенных эксплуатационных нагрузках, с учетом влияния рабочей среды на материалы корпуса и рабочего колеса. Допускается эксплуатация в производственных, коммерческих и жилых помещениях при стандартных температурных режимах и влажности. Для агрессивных сред применяются версии из нержавеющей стали, которые устойчивы к коррозии и химическим воздействиям.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР88-75-2,5

Вентиляторы ВР88-75-2,5 выпускаются с различными вариантами материалов и исполнения:

Материалы изготовления: углеродистая сталь Ст3 (стандартное исполнение); нержавеющие стали AISl304, AISl316L, AISl321, AISl430, AISl316Ti — применяются при агрессивной рабочей среде.

Исполнение:

1 – рабочее колесо закреплено непосредственно на валу электродвигателя, одностороннего всасывания;

Коэффициент рабочего колеса: диаметр может варьироваться от номинального Dн до 1,1 Dн для корректировки давления и производительности: 0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн.

Типы вентилятора:

ОН – общего назначения с общепромышленным двигателем;
ВЗ – взрывозащищенный из разнородных металлов с взрывозащищенным двигателем;
ВЗпч – взрывозащищенный, проточная часть из разнородных металлов с общепромышленным двигателем.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР88-75-2,5

ВР88-75-2,5 обеспечивает:

надежность конструкции;
увеличенную производительность при низком давлении;
низкие эксплуатационные затраты;
высокое качество используемых материалов;
универсальность монтажа благодаря возможности изменения угла поворота улитки.

Данные вентиляторы адаптированы для работы в промышленных, коммерческих и бытовых условиях, обеспечивая долгий срок службы и стабильную производительность.

ЦЕНА И КУПИТЬ ВР88-75-2,5

На стоимость ВР88-75-2,5 влияют следующие параметры:

материал изготовления корпуса и рабочего колеса (углеродистая или нержавеющая сталь);
тип исполнения 1;
диаметр рабочего колеса (Dн и варианты с коэффициентом);
наличие взрывозащиты;
комплектация (ОН, ВЗ, ВЗпч).

При покупке у производителя «Укрвентсистемы» доступны:

серийные и индивидуальные исполнения;
консультации по подбору материалов и исполнения под условия эксплуатации;
гарантийное и постгарантийное обслуживание.

Вентиляторы радиальные низкого давления ВР88-75-2,5 производства «Укрвентсистемы» являются технически совершенными устройствами для перемещения газовоздушных смесей. Они обеспечивают надежную работу в системах вентиляции, кондиционирования и воздушного отопления, адаптированы к различным условиям эксплуатации и материалам среды. Конструкция, варианты исполнения и типы защиты позволяют использовать вентиляторы в промышленной, коммерческой и бытовой сфере, обеспечивая стабильную производительность и долговечность.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-88-75-2,5 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение-вентилятора	Исполнение	D/D_H	Тип электро двигателя	N_дв, кВт	n_дв, об/мин	n_рк, об/мин	Производительность η_max, 10³м³/час	Производительность в рабочей зоне, 10³м³/час	Полное давление η_max, Па	Полное давление в рабочей зоне, Па	Масса вентилятора, кг	Тип виброизоляторов	Количество виброизоляторов
ВР-88-75-2,5	1	0,9	АДТ, АИР	0,12	1500	1350	0,54	0,40-0,81	103	120-47	24,7	ДО38	4
ВР-88-75-2,5	1	0,9	АИРМ, АИР	0,37	3000	2810	1,15	0,85-1,73	450	525-204	26,5	ДО38	4
ВР-88-75-2,5	1	0,95	АДТ, АИР	0,12	1500	1350	0,6	0,38-0,88	138	149-63	24,7	ДО38	4
ВР-88-75-2,5	1	0,95	АИРМ, АИР	0,55	3000	2730	1,22	0,77-1,79	573	620-263	27,6	ДО38	4
ВР-88-75-2,5	1	1	АДТ, АИР	0,12	1500	1350	0,69	0,38-0,89	138	168-74	24,7	ДО38	4
ВР-88-75-2,5	1	1	АИРМ, АИР	0,55	3000	2730	1,4	0,77-1,81	545	668-293	27,6	ДО38	4
ВР-88-75-2,5	1	1,05	АДТ, АИР	0,12	1500	1350	0,67	0,42-0,97	185	202-108	24,7	ДО38	4
ВР-88-75-2,5	1	1,05	АИР	0,75	3000	2850	1,43	0,90-2,06	817	894-478	29,1	ДО38	4
ВР-88-75-2,5	1	1,1	АДТ, АИР	0,12	1500	1350	0,68	0,42-1,08	211	231-102	24,7	ДО38	4
ВР-88-75-2,5	1	1,1	АИР	0,75	3000	2850	1,45	0,89-2,29	959	1055-464	29,1	ДО38	4

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-88-75-2,5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	63	125	250	500	1000	2000	4000	8000
ВР 88-75 №2,5	1350	70	57	60	68	61	59	57	49	40
ВР 88-75 №2,5	2730	88	75	78	86	79	77	75	67	58
