АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНЫЕ 1АВГ-160 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ» – ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ
Аппараты воздушного охлаждения горизонтальные 1АВГ-160 производства компании «Укрвентсистемы» предназначены для эффективного охлаждения и конденсации парообразных, газообразных и жидких сред в промышленных технологических процессах. Данный тип оборудования применяется в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности, обеспечивая надёжную эксплуатацию при различных климатических и сейсмических условиях. Статья описывает конструктивные особенности, принцип работы и области применения аппаратов 1АВГ-160, а также факторы, влияющие на цену оборудования.

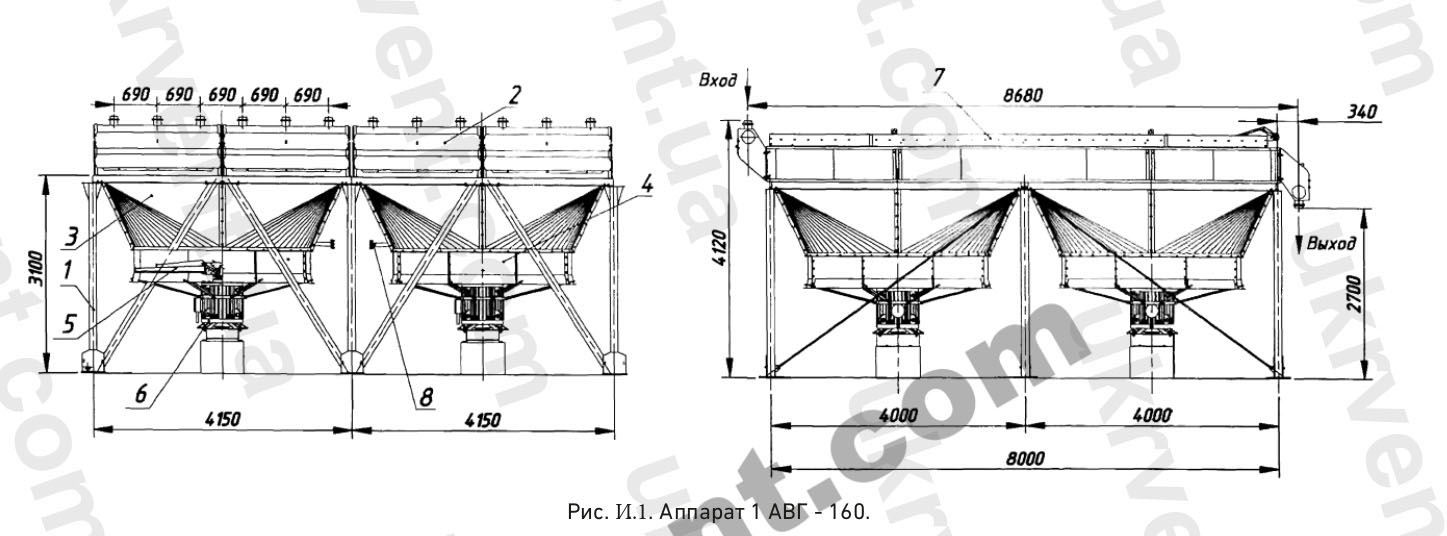

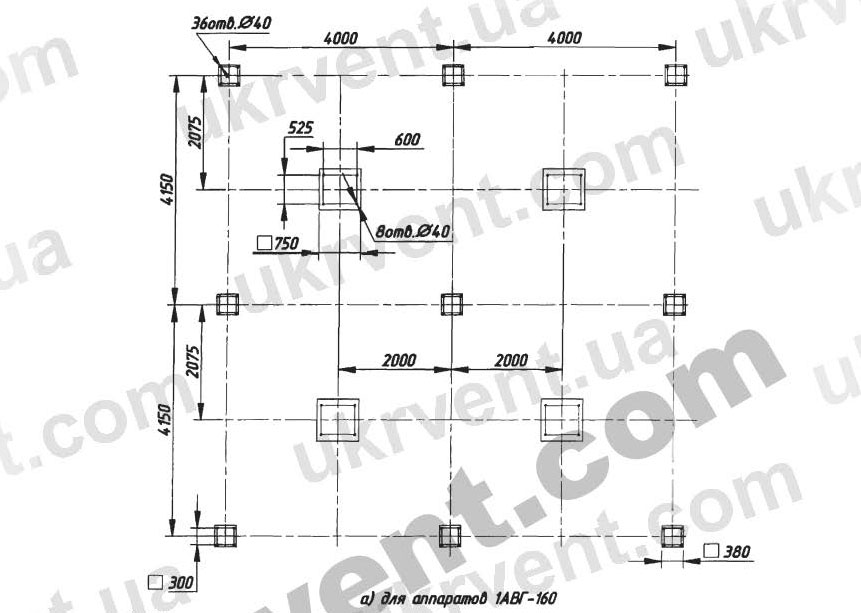

ОСНОВНОЕ НАЗНАЧЕНИЕ 1АВГ-160 ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Аппараты 1АВГ-160 предназначены для охлаждения природного газа, конденсации жидких углеводородов и других технологических продуктов. Конструктивно они включают металлическую несущую раму, рассчитанную на эксплуатацию в районах с сейсмичностью до 7 баллов (с возможностью усиленного исполнения до 9 баллов) и скоростным напором ветра по IV–V географическому району. Аппараты соответствуют климатическим исполнениям У1, УХЛ1 и С по ГОСТ 15150, что позволяет эксплуатировать их в диапазоне температур до −55°С.
Комплект оборудования может включать системы подвода и отвода продукта, рециркуляцию воздуха, автоматизированное управление вентилятором с частотным преобразователем и вибровыключателем электродвигателя. Для регулировки воздушного потока применяются жалюзи с ручным, пневматическим или электромеханическим приводом. Дополнительно аппараты могут комплектоваться увлажнителями воздуха, подогревателями продукта, площадками обслуживания и вспомогательным инструментом.
ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 1АВГ-160
Сферы применения аппаратов 1АВГ-160 включают:
- Нефтегазовая отрасль – охлаждение природного газа и конденсация углеводородов;
- Химическая промышленность – охладители и конденсаторы химических реагентов;
- Металлургическая промышленность – охлаждение минеральных и синтетических масел.
Аппараты обеспечивают стабильное охлаждение технологических сред, что критически важно для поддержания эффективности производственных процессов и безопасности оборудования.
ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ
Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.
| Климатическое исполнение по ГОСТ 15150 | Материальное исполнение по | Допускаемые температурные пределы. К(°С) |
| УХЛ1 (умеренное и холодное) | Б1. Б2. Б2.1. БЗ. Б3.1. Б4, Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| УХЛ1 (умеренное и холодное) | Б5.Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| У1 (умеренное) | Б1. Б2. Б2.1. Б3.1. Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | БЗ, Б4 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | Б5. Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| С (северное) | Б1. Б2, Б2.1, БЗ. Б3.1, Б4. Б4.1 | От 218 (минус 55) до 573 (плюс 300) |
| С (северное) | Б5.Б5.1 | От 218 (минус 55) до 523 (плюс 250) |
* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром.
** Размеры уточняются при заказе
МОДИФИКАЦИИ АППАРАТОВ ГОРИЗОНТАЛЬНЫХ 1АВГ-160
| Параметры | 1 АВГ- 160 |
| Вязкость жидкой среды 10 * м2/с | от 0,5 |
| Поверхность теплообмена, м2 | 9100 |
| Давление условное, МПа | 16 |
| Температурные пределы продукта, °С | -40 до +300 |
| Коэффициент оребрения | 20 |
| Количество секций в аппаратах, шт | 4 |
| Длина оребренных труб, м | 8 |
| Число рядов труб в секции | 6 |
| Число ходов по трубному пространству | 3 |
| Количество вентиляторов в аппаратах, шт | 4 |
| Масса аппаратов, кг,не более | 39160 |
* – число потоков;
** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С;
*** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6.
**** Размеры уточняются при заказе
ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНОГО 1АВГ-160
Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов. Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком). Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.
| Параметры | 1АВГ-160 |
| Диаметр колеса, м | 2,8 |
| Количество лопастей, шт | 8 |
| Потребляемая мощность электродвигателей, кВт | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т1 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т2 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т3 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В1Т | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В2Т | 30 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов ВЗТ | |
| Частота вращения вала об/мин при потребляемой мощности 22кВт; 30кВт; 37кВт | |
| Частота вращения вала об/мин при потребляемой мощности 37кВт; 55кВт; 75кВт | 428 |
| Масса колеса вентилятора, кг, не более | 220 |
* Размеры уточняются при заказе
ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ
| Давление условное, Мпа | Материальное исполнение секций | |||||||||||||
| Б1;Б2;Б2,1 | Б3;Б3,1;Б4;Б4,1 | Б5;Б1 | ||||||||||||
| Температура деталей, работающих под давлением, оС, не более | ||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | |
| Давление рабочее наибольшее, МПа | ||||||||||||||
| 0,6 | 0,6 | 0,57 | 0,56 | 0,54 | 0,5 | 0,6 | 0,58 | 0,56 | 0,54 | 0,52 | 0,6 | 0,57 | 0,56 | 0,54 |
| 1,6 | 1,6 | 1,51 | 1,5 | 1,44 | 1,33 | 1,6 | 1,54 | 1,49 | 1,44 | 1,38 | 1,6 | 1,51 | 1,5 | 1,44 |
| 2,5 | 2,5 | 2,36 | 2,33 | 2,25 | 2,08 | 2,5 | 2,4 | 2,32 | 2,25 | 2,15 | 2,5 | 2,36 | 2,33 | 2,25 |
| 4 | 4 | 3,78 | 3,74 | 3,6 | 3,34 | 4 | 3,84 | 3,72 | 3,6 | 3,44 | 4 | 3,78 | 3,74 | 3,6 |
| 6,3 | 6,3 | 6,05 | 6 | 5,76 | 5,33 | 6,3 | 6,15 | 5,95 | 5,7 | 5,5 | 6,3 | 6,05 | 6 | 5,76 |
ПРИНЦИП РАБОТЫ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 1АВГ-160
Рабочая среда поступает через штуцеры в трубное пространство аппарата. Одновременно вентилятор с электродвигателем нагнетает поток воздуха на трубные пучки. Воздушный поток обеспечивает теплообмен между продуктом и окружающей средой, вызывая снижение температуры продукта и, при необходимости, конденсацию жидкой фазы.
Аппараты могут состоять из одной или нескольких секций, количество которых определяется расчётом исходя из производственных требований. Секции располагаются последовательно или параллельно, что позволяет оптимизировать эффективность охлаждения. Конструкция 1АВГ-160 рассчитана на высокие нагрузки и длительную эксплуатацию в промышленных условиях.
ЦЕНА И КУПИТЬ 1АВГ-160 ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
На стоимость аппаратов 1АВГ-160 влияют следующие факторы:
- Конструктивное исполнение – стандартное или усиленное для повышенной сейсмичности и ветровой нагрузки;
- Климатическое исполнение – У1, УХЛ1 или С для эксплуатации в холодных регионах;
- Комплектация – наличие систем рециркуляции, подогрева, увлажнения, автоматического управления вентилятором;
- Количество секций и размеры аппарата – определяются проектными расчётами и технологическими требованиями;
- Дополнительные опции – жалюзи с различными приводами, площадки обслуживания, вспомогательный инструмент.
Приобретение оборудования непосредственно у производителя «Укрвентсистемы» обеспечивает поставку аппаратов с сертифицированными комплектующими, возможность кастомизации под конкретные условия эксплуатации и техническую поддержку на всех этапах эксплуатации.
Горизонтальные аппараты воздушного охлаждения 1АВГ-160 являются надёжным решением для охлаждения и конденсации технологических продуктов в различных отраслях промышленности. Конструктивные особенности, возможность адаптации под климатические и сейсмические условия, а также широкая комплектация делают их универсальными для промышленных применений. Выбор оборудования и его комплектация напрямую влияют на эффективность работы и стоимость, что следует учитывать при планировании закупки у производителя «Укрвентсистемы».
