ШАХТНЫЕ ВЕНТИЛЯТОРЫ МЕСТНОГО ПРОВЕТРИВАНИЯ ВМЭВО ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Вентилятор шахтный местного проветривания ВМЭВО
ВМЭВО-5-15
ВМЭВО-6-18,5
ВМЭВО-6-25
ВМЭВО-6-25М
ВМЭВО-8-45
ВМЭВО-8-55
ВМЭВО-8-75
ВМЭВО-8-90
ВМЭВО-8-110
ВМЭВО-10-110
ВМЭВО-12-110
ВМЭВО-12-110Р

Шахтные вентиляторы местного проветривания серии ВМЭВО производства «Укрвентсистемы» предназначены для организации устойчивого воздухообмена в тупиковых горных выработках угольных и рудных шахт, включая опасные по газу и пыли. Оборудование данного типа используется для подачи свежего воздуха по вентиляционным трубопроводам различной протяжённости и диаметра, обеспечивая безопасные условия труда и предотвращая скопление взрывоопасных газов. Конструктивное исполнение вентиляторов ВМЭВО соответствует современным требованиям промышленной безопасности и стандартам вентиляционного оборудования горнодобывающей отрасли.

ОСНОВНОЕ НАЗНАЧЕНИЕ ШАХТНОГО ВЕНТИЛЯТОРА МЕСТНОГО ПРОВЕТРИВАНИЯ ВМЭВО

Основное назначение вентиляторов ВМЭВО — подача и рециркуляция воздуха в тупиковых горных выработках с целью обеспечения безопасной концентрации метана и пыли. Вентиляторы создают стабильный воздушный поток по гибкому или жёсткому трубопроводу диаметром от 0,6 до 1,2 метра и длиной до 2500 метров.

Конструкция агрегатов предусматривает возможность последовательного соединения двух вентиляторов для увеличения давления и дальности подачи воздуха, что особенно важно при ведении проходческих работ на значительных глубинах. Кроме того, вентиляторы оснащаются противосрывным устройством, предотвращающим вхождение в помпаж и расширяющим устойчивую рабочую область.

Также предусмотрена функция автоматического отключения при превышении температуры, что повышает эксплуатационную надёжность и исключает риск перегрева электродвигателя. Вентиляторы могут быть дополнительно укомплектованы шумоглушителями, уменьшающими уровень акустического воздействия на персонал.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАХТНЫХ ВЕНТИЛЯТОРОВ МЕСТНОГО ПРОВЕТРИВАНИЯ ВМЭВО

	Номинальный диаметр выходного патрубка, мм	Диаметр рабочего колеса, мм	Подача min, м³/с	Подача max, м³/с	Полное давление min, Па	Полное давление max, Па	Максимальный полный КПД	Удельная масса вентилятора, кг/кВт	Мощность электропривода, кВт	Частота вращения, мин^-1	Высота, мм	Ширина, мм	Длина, мм	Масса комплекта, кг, не более

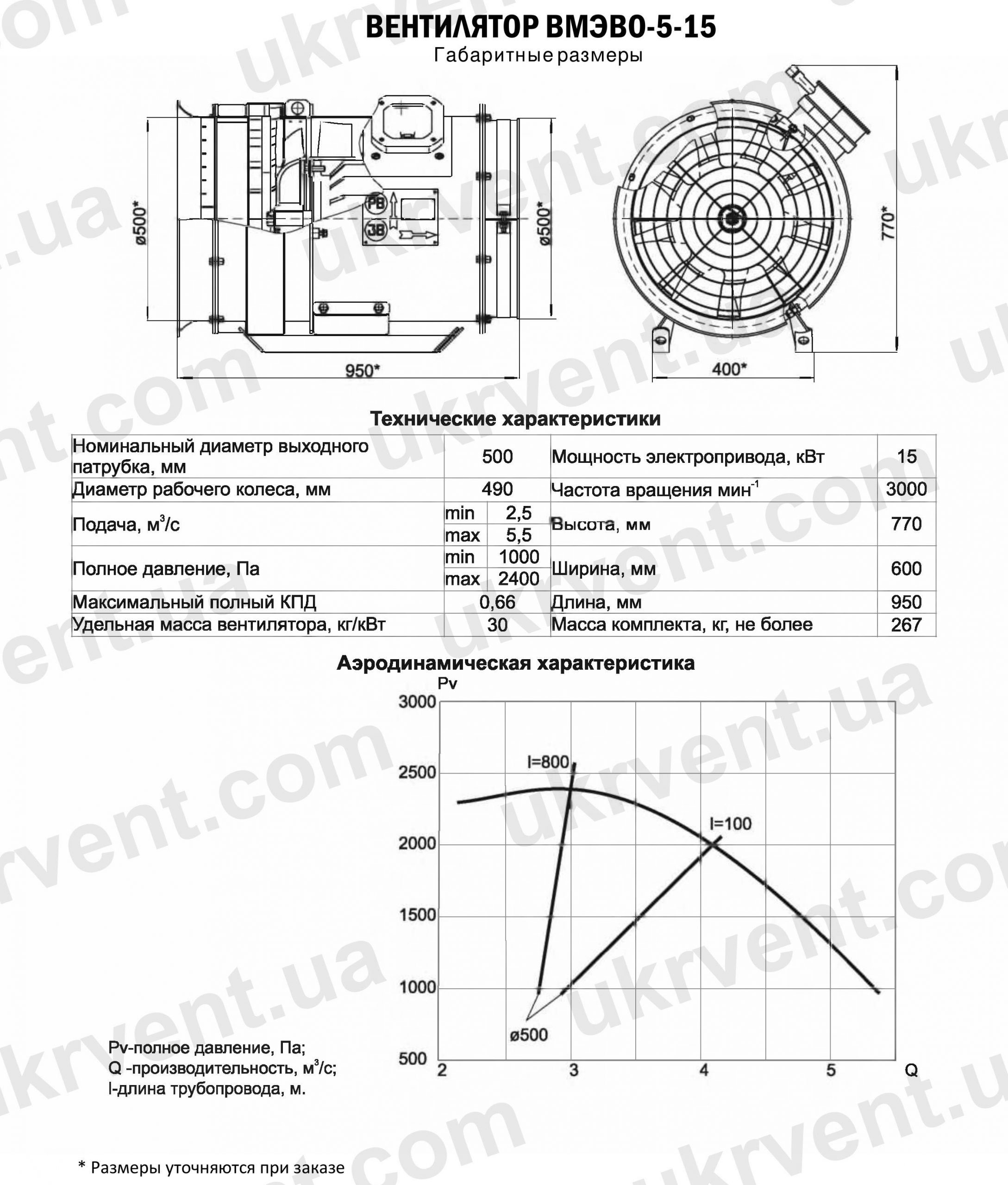

ВМЭВО-5-15	500	490	2,5	5,5	1000	2400	0,66	30	15	3000	770	600	950	267

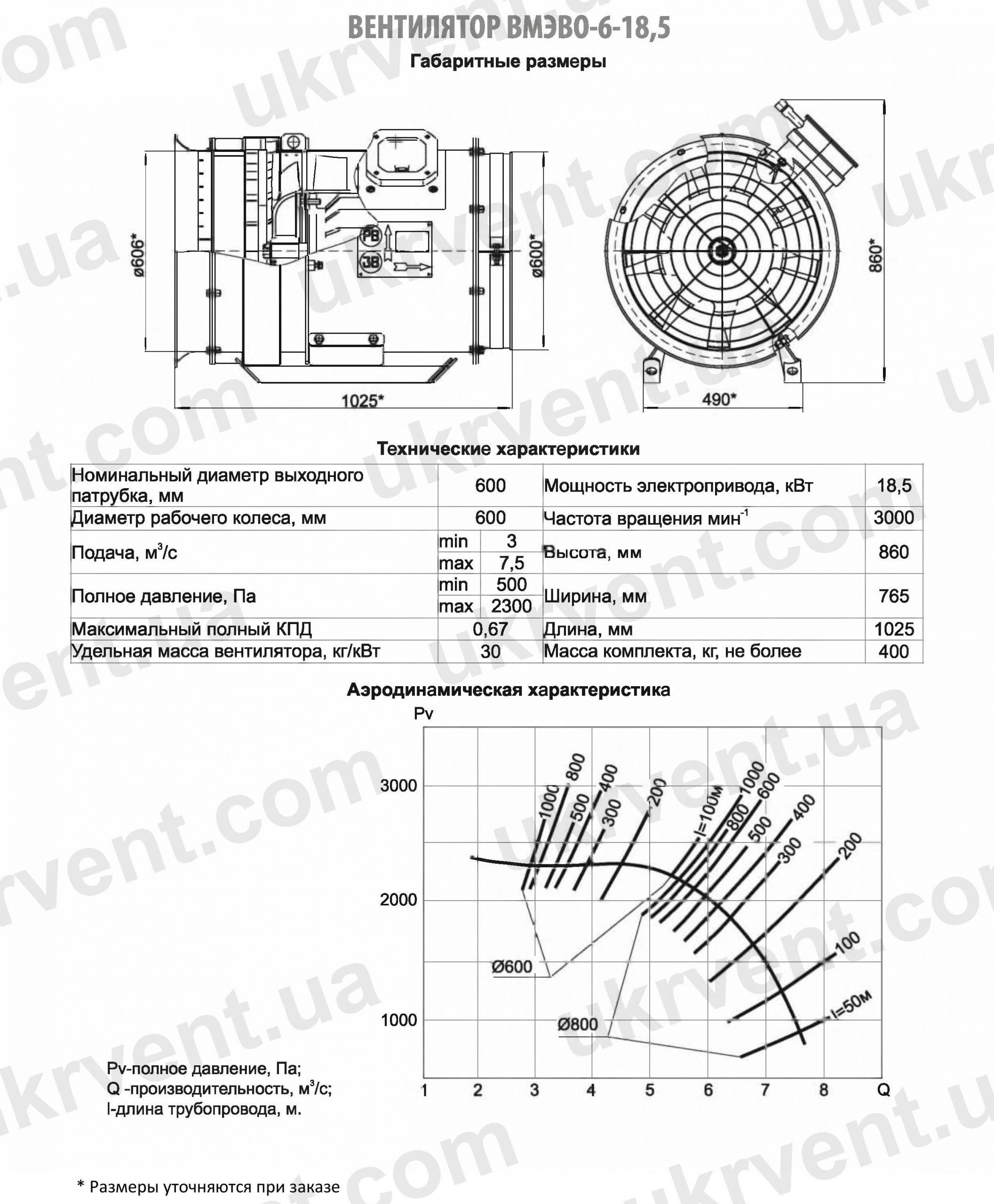

ВМЭВО-6-18,5	600	600	3	7,5	500	2300	0,67	30	18,5	3000	860	765	1025	400
ВМЭВО-6-25	600	600	2	9	1000	3100	0,68	30	25	3000	860	765	1025	425

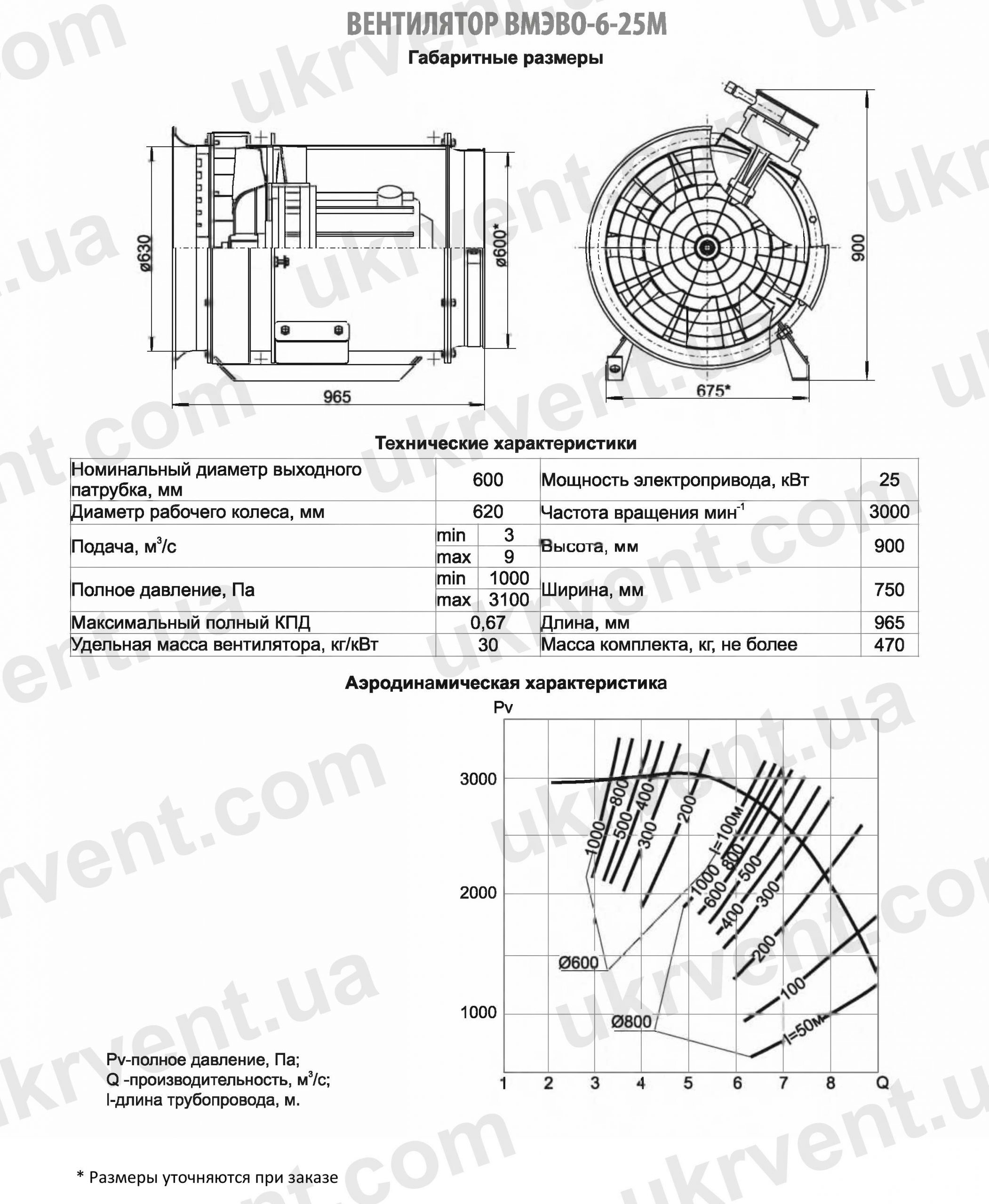

ВМЭВ0-6-25М	600	620	3	9	1000	3100	0,67	30	25	3000	900	750	965	470
ВМЭВО-8-45	800	700	5	12	200	4200	0,69	35	45	3000	965	900	1360	520

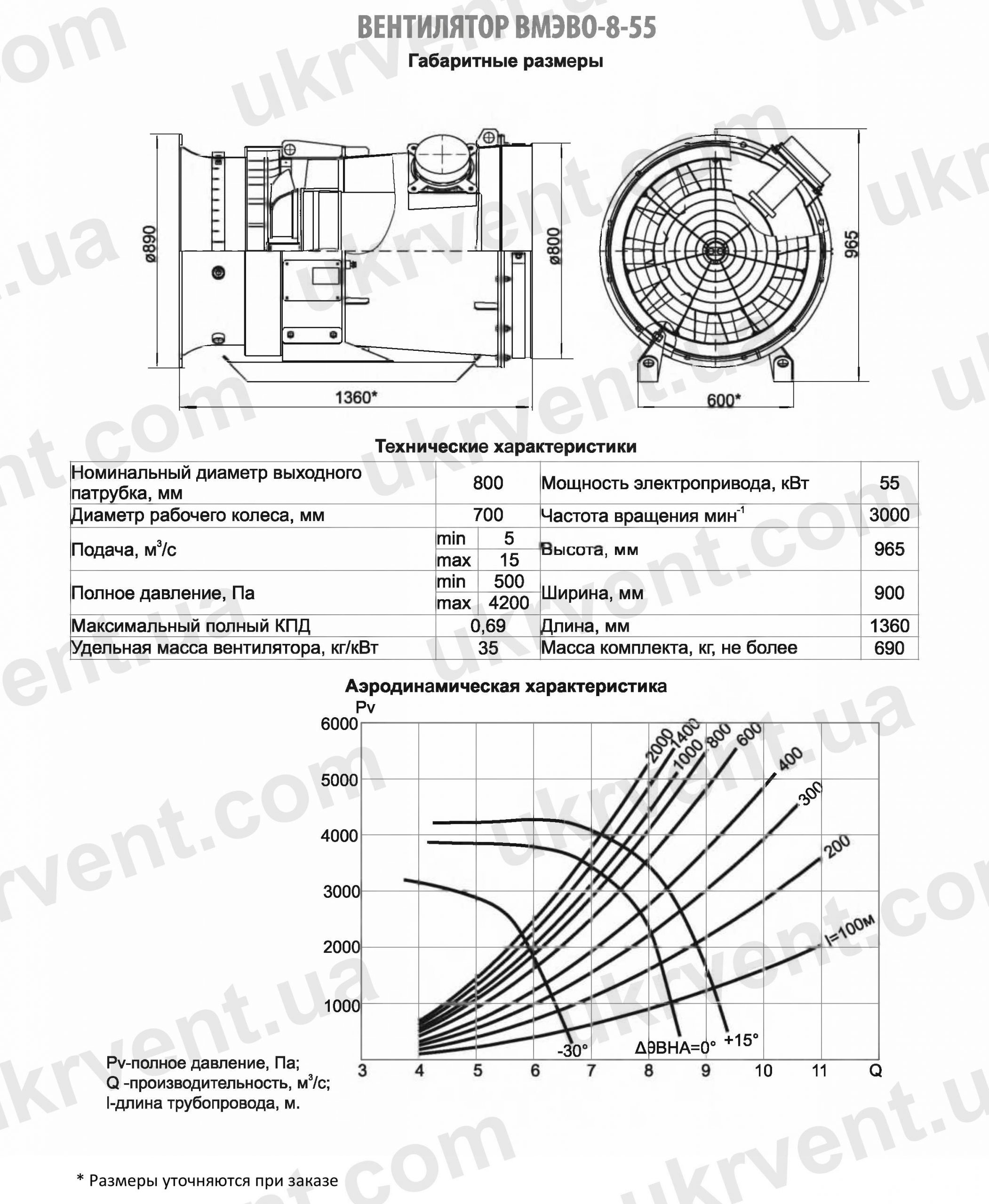

ВМЭВО-8-55	800	700	5	15	500	4200	0,69	35	55	3000	965	900	1360	690

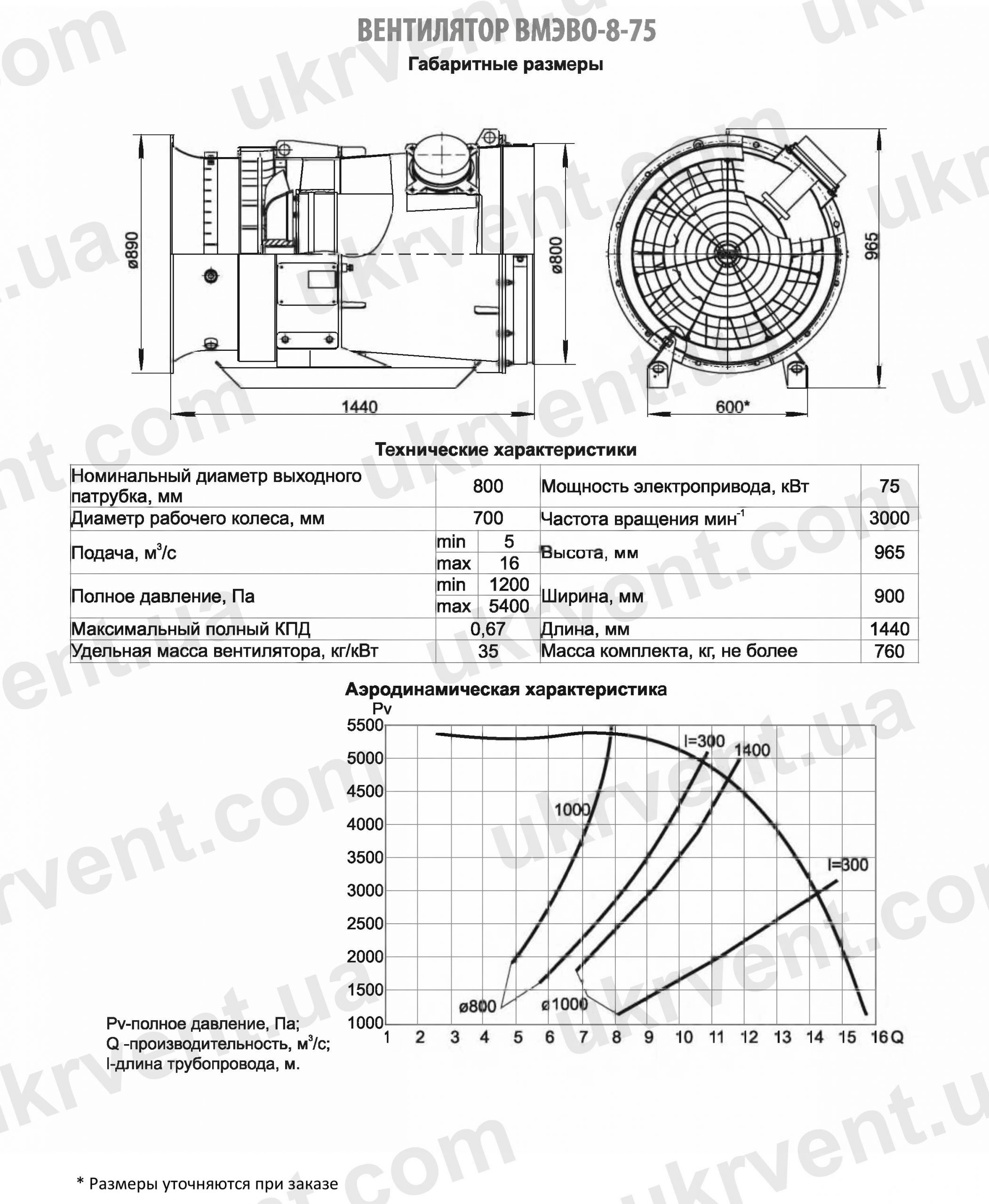

ВМЭВО-8-75	800	700	5	16	1200	5400	0,67	35	75	3000	965	900	1440	760
ВМЭВ0-8-90	800	760	7	19	500	4800	0,69	35	90	3000	995	1000	1485	1040
ВМЭВ0-8-110	800	790	7	22	1000	5900	0,7	10	110	3000	1150	1000	1522	1100

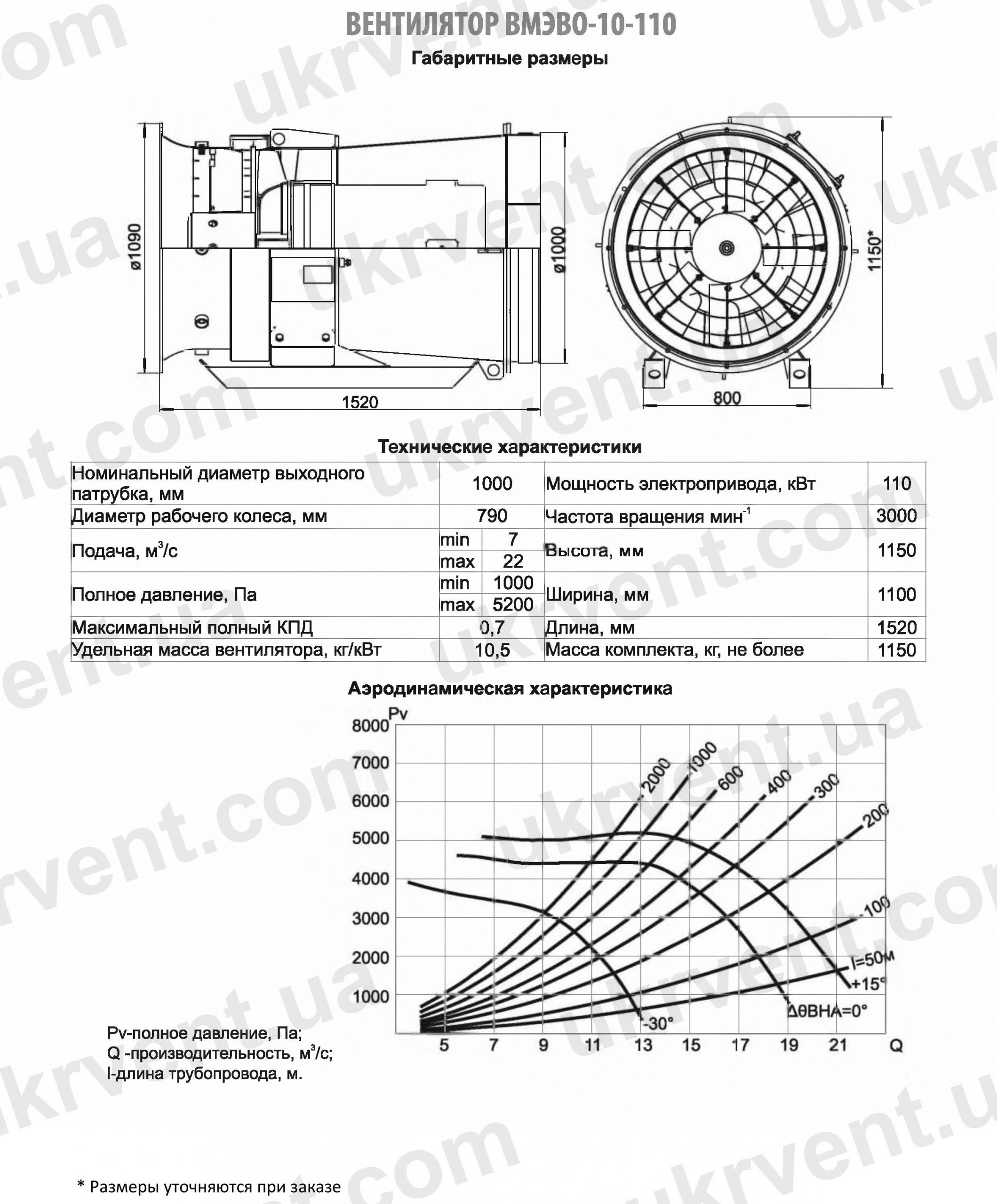

ВМЭВО-10-110	1000	790	7	22	1000	5200	0,7	10,5	110	3000	1150	1100	1522	1150
ВМЭВО-12-110	1200	1080	10	34	400	3700	0,7	19	110	1500	1385	1300	1860	2100

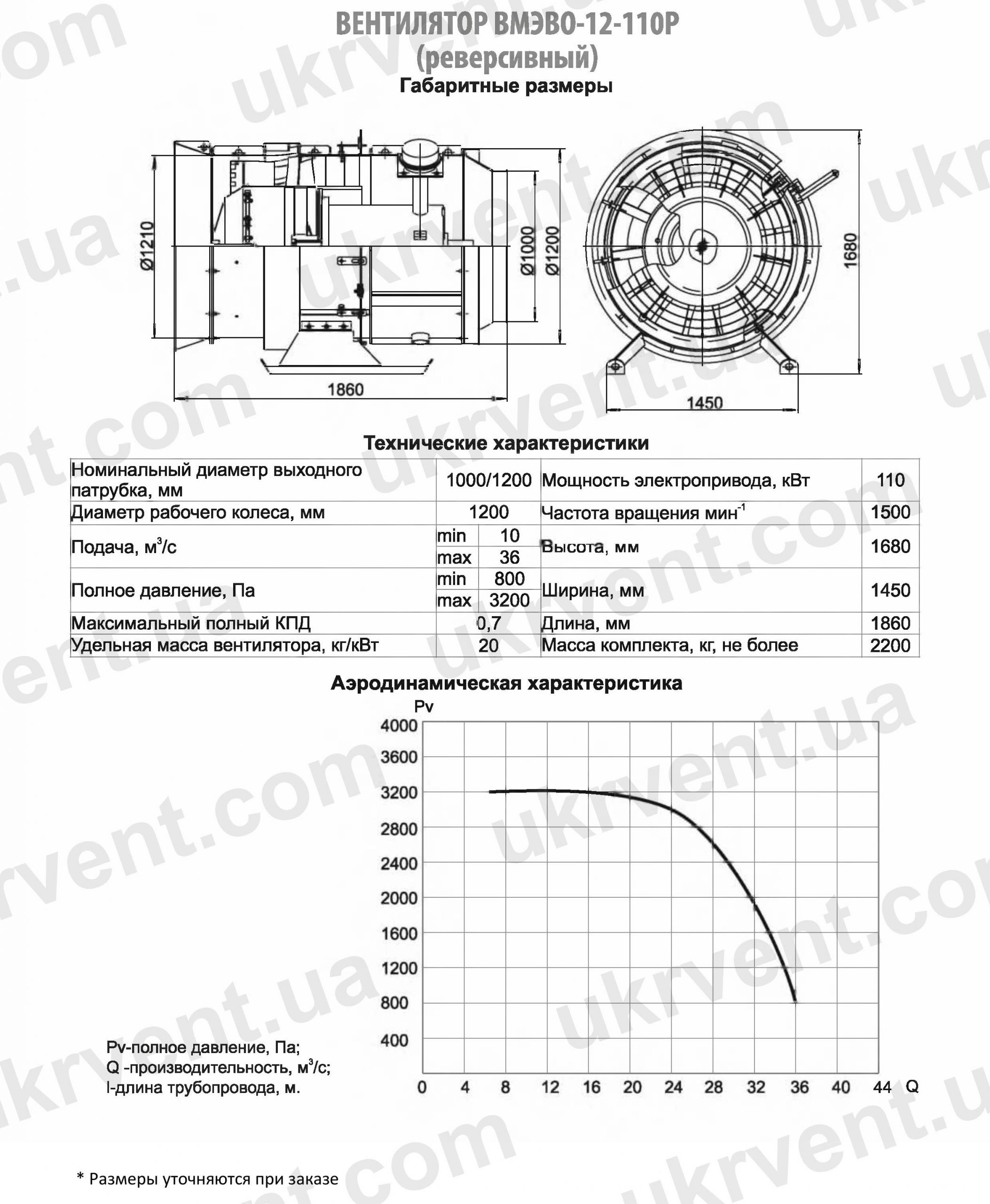

ВМЭВО-12-110Р	1000/1200	1200	10	36	800	3200	0,7	20	110	1500	1680	1450	1860	2200

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШАХТНЫХ ВЕНТИЛЯТОРОВ МЕСТНОГО ПРОВЕТРИВАНИЯ ВМЭВО

Наименование	L1. мм	L2, мм	D1, мм	D2, мм	D3, мм	D4. мм	D11, мм	N, шт
ВМЭВО-5-15	800	–	500	560	680	600	14	8
ВМЭВО-6-18,5	750	–	600	675	780	800	14	8
ВМЭВО-6-25	750	–	600	675	780	800	14	8
ВМЭВО-6М-25	750	–	600	675	780	800	14	8
ВМЭВО-8-45	1035	1145	80С	844	940	1000	14	12
ВМЭВО-8-55	1035	1145	800	844	940	1000	14	12
ВМЭВО-8-75	1035	1145	800	844	940	1000	14	12
ВМЭВО-8-90	1035	1145	800	844	940	1000	14	12
ВМЭВО-8-110	1035	1145	80b	844	940	1000	14	12
ВМЭВ0-10-110	1035	1145	800	844	940	1000	14	12
ВМЭВО-12-110	1210	–	1200	1270	1400	1200	14	12
ВМЭВО-12-110Р	1210	1210	1200	1400	1500	1200	14	12

* Размеры уточняются при заказе

D1 – внутренний диаметр; D2 – диаметр расположения присоединительных отверстий; D3 – наружный диаметр; D4 – диаметр воздуховода; D11 – диаметр присоединительных отверстий; 1.1 – длина глушителя шума фланцевого; L2 – длина глушителя шума коллекторного; N – колличество присоединительных отверстий.

КОМПЛЕКТАЦИИ ВЕНТИЛЯТОРОВ СЕРИИ ВМЭВО

Наименование	Глушитель шума с коллекторной частью	Глушитель шума фланцевый	Оградительная решетка	Направляющий аппарат не регулируемый	Направляющий аппарат регулиру емый	Патрубок для трубы Ø600 мм	Патрубок для трубы Ø800 мм	Патрубок для трубы Ø1000 мм	Патрубок для трубы Ø1200 мм	Патрубок для параллельной работы
ВМЭВО-5-15	–	+	+	–	–	+	–	–	–	–
ВМЭВО-6-18,5	–	+	+	–	+	+	–	–	–	–
ВМЭВО-6-25	–	+	+	–	+	+	–	–	–	–
ВМЭВО-6М-25	–	+	+	–	+	+	+	–	–	–
ВМЭВО-8-45	+	+	+	–	+	–	+	+	–	+
ВМЭВО-8-55	+	+	+	–	+	–	+	+	–	+
ВМЭВО-8-75	+	+	+	–	+	–	+	+	–	+
ВМЭВО-8-90	+	+	+	–	+	–	+	+	+	+
ВМЭВО-8-110	+	+	+	+	+	–	+	+	–	+
ВМЭВО-10-110	+	+	+	–	+	–	–	+	+	+
ВМЭВО-12-110	+	+	+	+	+	–	–	+	+	+
ВМЭВО-12-110Р	+	+	+	–	+	–	–	+	+	+

* Размеры уточняются при заказе

ПРИМЕНЕНИЕ ШАХТНОГО ВЕНТИЛЯТОРА ВМЭВО

Вентиляторы местного проветривания ВМЭВО применяются в различных областях горных и строительных работ, где требуется направленный воздушный поток:

при проходке угольных и рудных шахт, в том числе опасных по газу и пыли;
при строительстве тоннелей, штолен и подземных коммуникаций;
для временного проветривания тупиковых участков при горноспасательных и ремонтных операциях;
при работах, связанных с бурением, креплением и взрывными процессами в подземных сооружениях.

Использование вентиляторов ВМЭВО обеспечивает подачу воздуха непосредственно к месту работы, создавая стабильное проветривание даже при сложной геометрии выработки и ограниченных поперечных сечениях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ШАХТНОГО ВМЭВО МЕСТНОГО ПРОВЕТРИВАНИЯ

Для обеспечения надёжной и безопасной работы вентиляторов ВМЭВО необходимо соблюдать установленные условия эксплуатации:

Температура окружающего воздуха: от –20 °С до +40 °С.
Относительная влажность воздуха: до 98 % при температуре +25 °С.
Среда применения: невзрывоопасная, допускается эксплуатация в шахтах, опасных по газу и пыли, при условии соответствия взрывозащищённого исполнения.
Питание: от электросети с номинальным напряжением, указанным в техническом паспорте агрегата.
Положение при работе: горизонтальное, обеспечивающее прямолинейное направление воздушного потока.
Допустимая длина вентиляционного трубопровода: до 2500 м.
Дополнительные устройства: шумоглушители, защитные кожухи, противосрывные устройства.

Соблюдение данных параметров гарантирует длительный срок службы вентилятора и стабильность аэродинамических характеристик.

ЦЕНА И КУПИТЬ ШАХТНЫЙ ВЕНТИЛЯТОР МЕСТНОГО ПРОВЕТРИВАНИЯ ВМЭВО

Стоимость шахтных вентиляторов ВМЭВО определяется рядом технических и производственных факторов. На цену влияют:

типоразмер и аэродинамические параметры вентилятора (производительность, давление);
наличие дополнительных опций — шумоглушителей, устройств автоматической защиты, противосрывных механизмов;
исполнение по электробезопасности и взрывозащите;
требования заказчика к комплектации и способу монтажа;
условия транспортировки и поставки.

Производственное предприятие «Укрвентсистемы» предлагает возможность приобрести вентиляторы ВМЭВО напрямую от производителя. Это гарантирует соответствие изделия технической документации, проведение заводских испытаний и получение полного комплекта эксплуатационной документации. При необходимости вентиляторы комплектуются соединительными элементами и шумопоглощающими секциями, что позволяет адаптировать систему проветривания под конкретные условия объекта.

Для расчёта стоимости и подбора оптимальной модели заказчик может предоставить параметры выработки и требуемые характеристики воздушного потока — специалисты «Укрвентсистемы» выполнят технический анализ и подберут соответствующее оборудование.

Вентиляторы шахтные местного проветривания ВМЭВО — это функциональное и надёжное оборудование для обеспечения приточно-вытяжной вентиляции тупиковых горных выработок, тоннелей и штолен. Конструкция вентиляторов предусматривает использование в сложных подземных условиях, обеспечивая устойчивый воздушный поток на больших расстояниях.

Производитель «Укрвентсистемы» выпускает вентиляторы ВМЭВО, полностью соответствующие требованиям промышленной безопасности и техническим стандартам горнодобывающих предприятий.

Благодаря продуманной конструкции, наличию защитных и противосрывных устройств, а также возможности индивидуальной комплектации, вентиляторы серии ВМЭВО обеспечивают эффективное и безопасное местное проветривание на протяжении всего срока эксплуатации.
