ФРИР-70У ФИЛЬТРЫ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫЕ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

Каталог

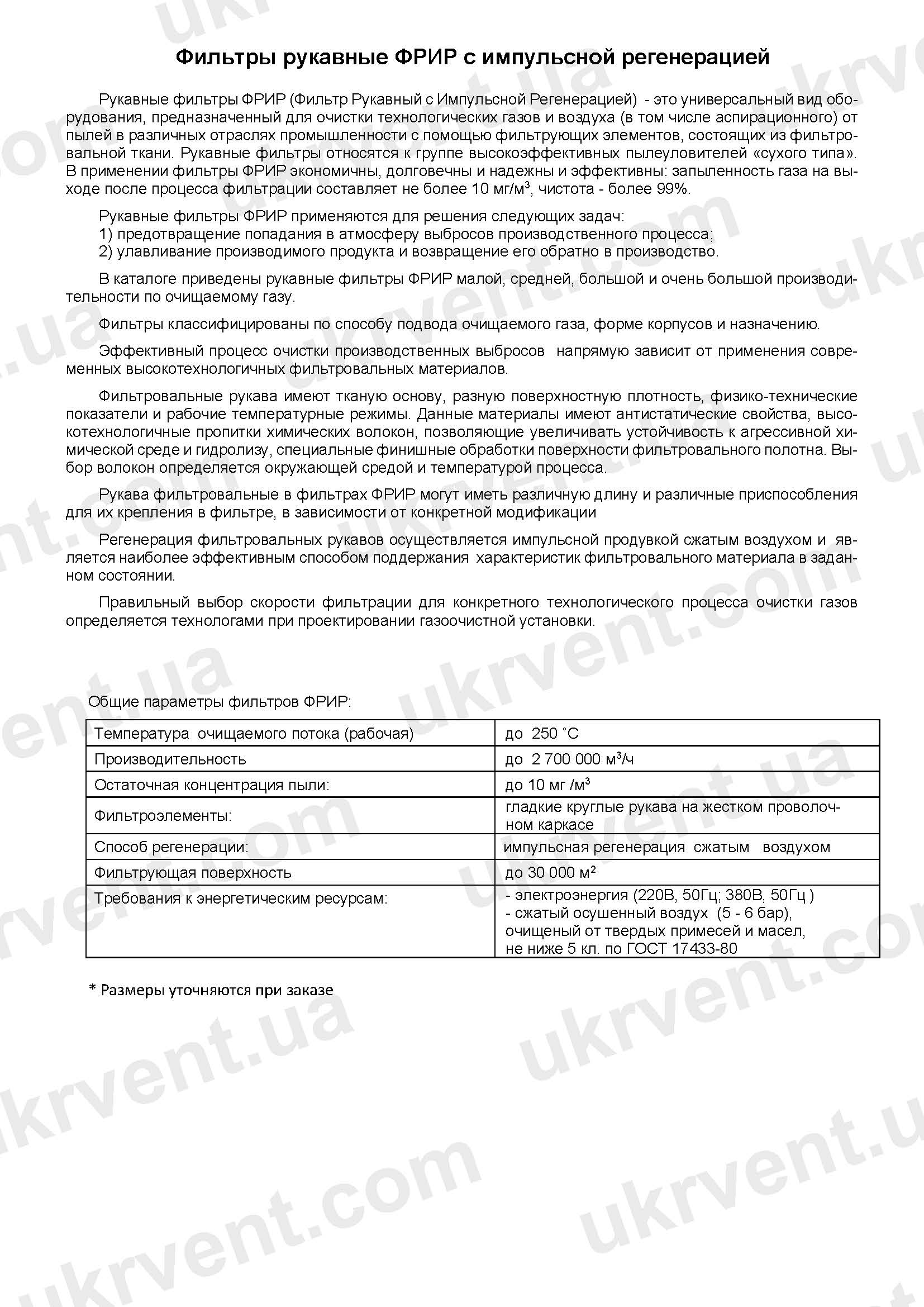

Фильтры импульсной регенерации унифицированные ФРИР-70У производства «Укрвентсистемы» представляют собой современное оборудование для высокоэффективной очистки газов и воздуха от пыли и аэрозолей. Данное оборудование сочетает универсальность, надежность и возможность эксплуатации в тяжелых промышленных условиях, обеспечивая высокую степень очистки при оптимальном расходе ресурсов. ФРИР-70У предназначены для систем аспирации и технологических процессов, где требуется поддерживать чистоту газов на уровне не более 10 мг/м³, с коэффициентом фильтрации свыше 99%.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНОГО ФИЛЬТРА ФРИР-70У

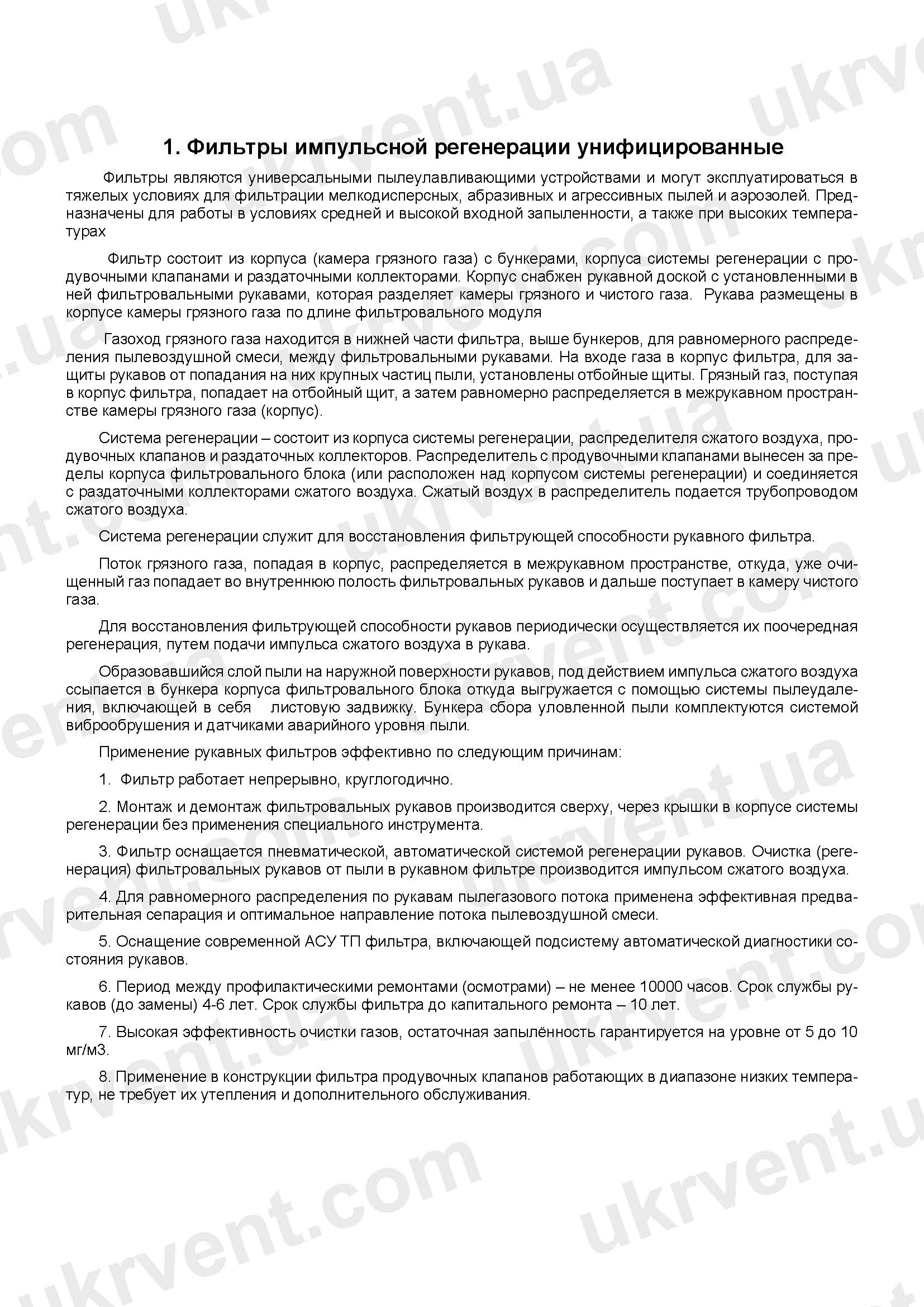

Фильтры ФРИР-70У являются универсальными пылеулавливающими устройствами сухого типа. Основная задача фильтра — отделение мелкодисперсной, абразивной и агрессивной пыли от технологического газа. Конструкция фильтра обеспечивает равномерное распределение пылевоздушной смеси и эффективное отделение пылевых частиц.

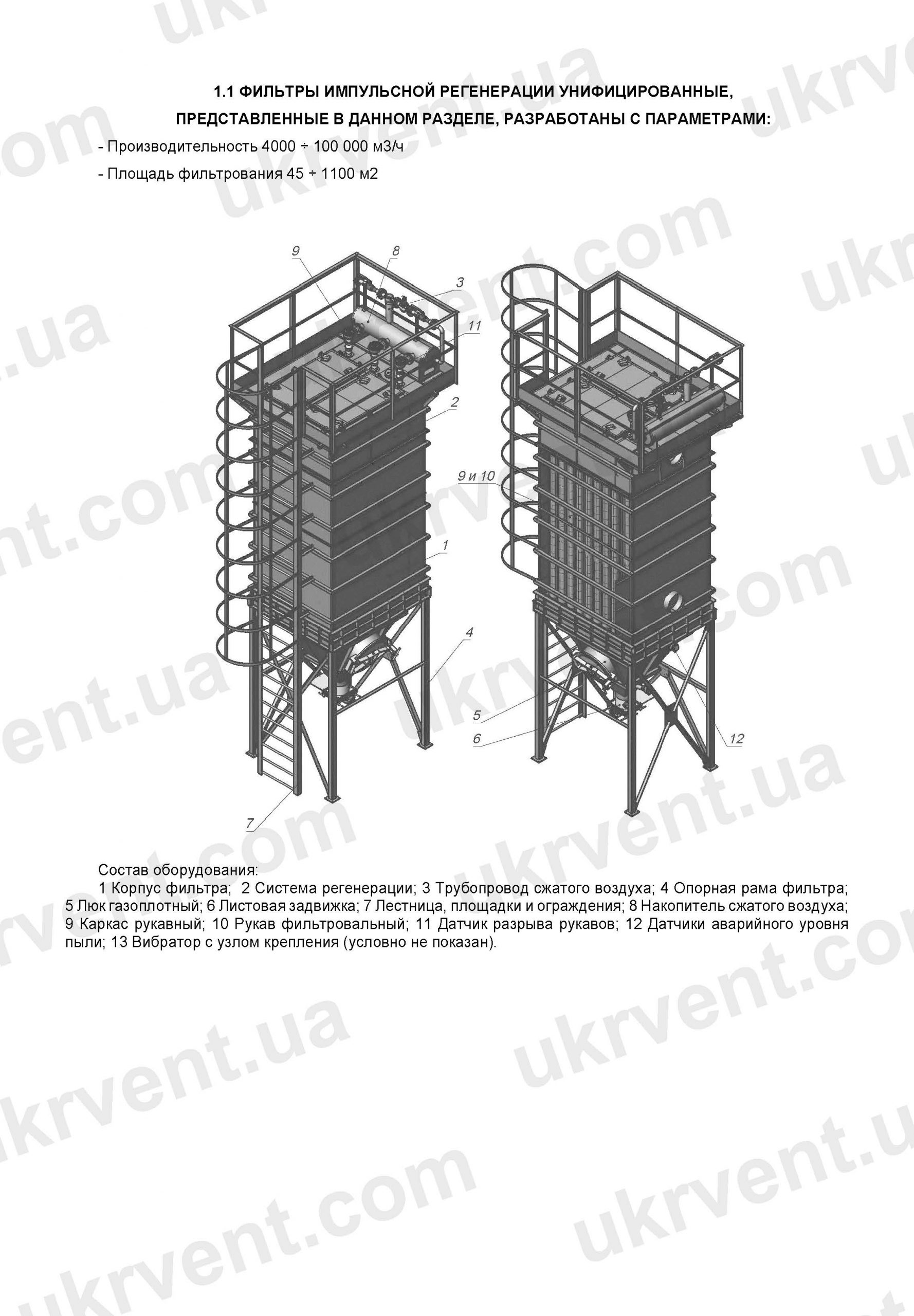

Корпус фильтра включает:

Камеру грязного газа с бункерами для сбора пыли;
Рукавную доску с фильтровальными рукавами;
Корпус системы регенерации с продувочными клапанами и раздаточными коллекторами сжатого воздуха.

Газоход грязного газа размещен над бункерами для равномерного распределения смеси между рукавами. Входная зона оснащена отбойными щитами для защиты рукавов от крупных частиц.

Система регенерации предназначена для восстановления фильтрующей способности рукавов путем подачи импульсов сжатого воздуха, что обеспечивает стабильную производительность и долговечность фильтра.

ПРИМЕНЕНИЕ ФИЛЬТРОВ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫХ ФРИР-70У

ФРИР-70У применяются для решения следующих задач:

Предотвращение выбросов производственной пыли в атмосферу;
Улавливание и возвращение производственного продукта обратно в технологический процесс;
Очистка аспирационного воздуха и технологических газов в тяжелых условиях эксплуатации.

Основные преимущества применения фильтров ФРИР-70У:

Круглогодичная непрерывная работа;
Монтаж и демонтаж рукавов сверху без специального инструмента;
Автоматическая пневматическая система регенерации рукавов;
Эффективная предварительная сепарация пылегазового потока;
Возможность работы с современными АСУ ТП и автоматической диагностикой состояния рукавов;
Продувочные клапаны работают при низких температурах без дополнительного обслуживания.

Фильтровальные рукава имеют тканую основу с различной плотностью, химической устойчивостью и рабочей температурой до 250°C. Выбор материала зависит от характера пыли и условий процесса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-70У

Температура потока: до 250°C;
Способ регенерации: импульсная продувка сжатым воздухом;
Электропитание: 220В/50Гц или 380В/50Гц;
Сжатый воздух: 5–6 бар, очищенный от масел и твердых примесей, класс не ниже 5 по ГОСТ 17433-80;
Работа в условиях: средняя и высокая запыленность, абразивная и агрессивная пыль;
Длительность эксплуатации: круглогодичная, непрерывная работа без снижения эффективности фильтрации.

ПРИНЦИП РАБОТЫ ФРИР-70У ФИЛЬТРОВ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫХ

Грязный газ поступает в корпус фильтра через газоход и отбойный щит;
Поток равномерно распределяется в межрукавном пространстве;
Газ проходит через фильтровальные рукава, оставляя пыль на наружной поверхности;
Очищенный газ попадает в камеру чистого газа;
Для восстановления фильтрующей способности рукавов сжатый воздух подается импульсами, сметая пыль в бункеры;
Пыль из бункеров удаляется системой пылеудаления с виброобрушением и датчиками уровня.

Такой принцип обеспечивает высокую эффективность очистки и минимальные потери давления.

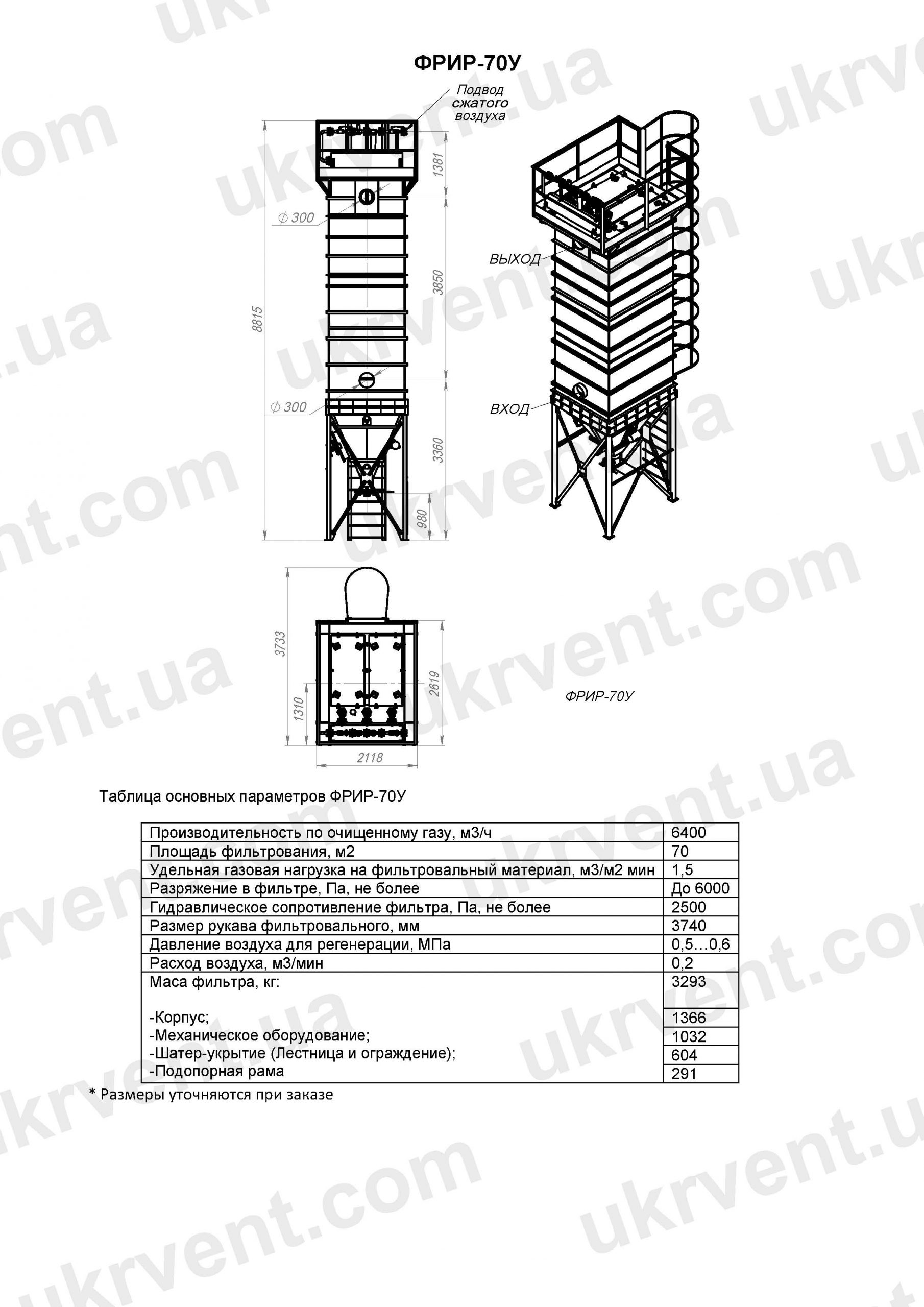

ПАРАМЕТРЫ ФРИР-70У ФИЛЬТРЫ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫЕ

	ФРИР-70У
Производительность по очищенному газу, м³/ч	6400
Площадь фильтрования, м²	70
Удельная газовая нагрузка на фильтровальный материал, м³/м² мин	1,5
Разряжение в фильтре, Па, не более	До 6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Размер рукава фильтровального, мм	3740
Давление воздуха для регенерации, МПа	0,5…0,6
Расход воздуха, м³/мин	0,2
Масса фильтра, кг	3293
Масса корпус, кг	1366
Масса механического оборудования, кг	1032
Масса шатер-укрытие (Лестница и ограждение), кг	604
Масса подпорной рамы, кг	291

* Размеры уточняются при заказе

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-70У

Универсальность эксплуатации в тяжелых промышленных условиях;
Высокая степень очистки до 99%;
Долговечность фильтровальных рукавов с возможностью замены без демонтажа корпуса;
Автоматизация регенерации с минимальным вмешательством персонала;
Экономия энергетических и эксплуатационных ресурсов;
Применение фильтровальных материалов с химической и термостойкостью;
Надежность работы при высоких температурах и абразивной пыли;
Компактная конструкция с эффективной системой распределения потока.

ЦЕНА И КУПИТЬ ФРИР-70У

Стоимость фильтров ФРИР-70У формируется с учетом:

Комплектации рукавов и системы регенерации;
Используемого материала фильтровальных рукавов;
Технических требований к температуре и запыленности;
Дополнительного оснащения АСУ ТП и систем диагностики;
Условия поставки и монтажа.

Фильтры можно приобрести напрямую у производителя «Укрвентсистемы», что обеспечивает полное соответствие техническим характеристикам и гарантию качества. Производитель предоставляет консультации по подбору оборудования и его эксплуатации в соответствии с требованиями производственного процесса.

Фильтры импульсной регенерации унифицированные ФРИР-70У производства «Укрвентсистемы» представляют собой высокоэффективное, надежное и долговечное решение для очистки промышленных газов от пыли и аэрозолей. Их конструктивные особенности, автоматизация процесса регенерации и возможность работы в тяжелых условиях делают ФРИР-70У оптимальным выбором для различных отраслей промышленности. Применение данного оборудования позволяет обеспечить экологическую безопасность, сохранить производственный продукт и снизить эксплуатационные расходы.
