ФРИР-6400 (800×8)-БПМ-КВ-П: РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ ДЛЯ ПРОМЫШЛЕННЫХ СИСТЕМ ОЧИСТКИ ВОЗДУХА

Каталог

ФРИР-6400 (800×8)-БПМ-КВ-П представляет собой высокоэффективный рукавный фильтр в модульном панельном корпусе с коллекторными газоходами, предназначенный для очистки технологических газов и воздуха от пылевых частиц. Данное оборудование производства «Укрвентсистемы» применяется в промышленных процессах, где требуется надежное удаление твердых частиц с сохранением технологического продукта. Фильтры этой серии характеризуются высокой долговечностью, простотой обслуживания и эффективностью фильтрации, обеспечивая запыленность газа на выходе не более 10 мг/м³.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Рукавные фильтры ФРИР-6400 (800×8)-БПМ-КВ-П предназначены для комплексной очистки технологических газов и воздуха, включая аспирационные потоки, от пылевых частиц. Основные функции фильтров:

предотвращение выбросов производственного пыли в атмосферу;
улавливание технологического продукта с последующим возвратом в производственный цикл;
обеспечение стабильной работы вентиляционных и аспирационных систем.

Использование модульного панельного корпуса с коллекторными газоходами позволяет оптимально распределять поток газа между фильтровальными секциями и обеспечивает удобство технического обслуживания.

ПРИМЕНЕНИЕ ФРИР-6400 (800×8)-БПМ-КВ-П РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры данной серии применяются в промышленных предприятиях различных отраслей, включая металлургию, деревообработку, производство цемента, химическую и пищевую промышленность. Прямоугольный корпус фильтра обеспечивает компактное размещение модулей и возможность плотной упаковки рукавов, увеличивая площадь фильтрования при минимальных габаритах оборудования.

Базовая комплектация включает: фильтровальный модуль, корпус с бункером, листовую пылевую задвижку, шлюзовой питатель и систему автоматики с импульсной регенерацией фильтровальных элементов. Дополнительно доступны опции: теплоизоляция корпуса, обогрев клапанов, площадки обслуживания и силосное исполнение без бункера.

ПРИНЦИП РАБОТЫ ФРИР-6400 (800×8)-БПМ-КВ-П РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Очистка газа осуществляется через фильтровальные рукава из тканого материала с различной плотностью и физико-техническими характеристиками. Загрязненный газ проходит сквозь рукав, где частицы осаждаются на фильтровальном полотне. Регенерация фильтровальных элементов производится импульсной продувкой сжатым воздухом, обеспечивая поддержание рабочих характеристик фильтра без остановки процесса.

Компоновка с коллекторными газоходами позволяет изолировать потоки от разных технологических процессов, предотвращая смешение продуктов и облегчая возврат уловленного материала обратно в производство. Съемные крышки обеспечивают контроль состояния камер чистого газа, чистку и замену рукавов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-6400 (800×8)-БПМ-КВ-П

Температура очищаемого газа: до 250 °С;
Требуемое расстояние между крышками и потолком при установке внутри помещения: не менее 2000 мм;
Энергетические ресурсы: электроэнергия 220В/380В, 50 Гц;
Сжатый осушенный воздух: 5–6 бар, очищенный от примесей и масел, класс не ниже 5 по ГОСТ 17433-80;
Варианты пылевых воронок: пирамидальная (П) или щелевидная (Щ) в зависимости от типа пыли.

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-6400 (800×8)-БПМ-КВ-П

Высокая эффективность фильтрации: чистота газа после фильтрации более 99%;
Надежность конструкции и долговечность фильтровальных материалов;
Возможность увеличения производительности путем добавления модулей и изменения длины рукавов;
Удобство обслуживания благодаря съемным крышкам и доступу сверху без остановки системы;
Универсальность применения для различных технологических процессов;
Использование импортных клапанов с длительным сроком службы;
Разнообразие опций, включая обогрев клапанов и теплоизоляцию корпуса.

ЦЕНА И КУПИТЬ ФРИР-6400 (800×8)-БПМ-КВ-П

Стоимость фильтра определяется конфигурацией модулей, длиной рукавов, выбранными опциями и условиями поставки. Прямое приобретение у производителя «Укрвентсистемы» обеспечивает полный комплект документации, гарантийное обслуживание и возможность адаптации фильтра под конкретные технологические задачи. Установка и эксплуатация фильтров производятся с учетом всех требований технических регламентов и особенностей технологического процесса.

ОСНОВНЫЕ ПАРАМЕТРЫ ФРИР-6400 (800х8)-БПМ-КВ-П РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

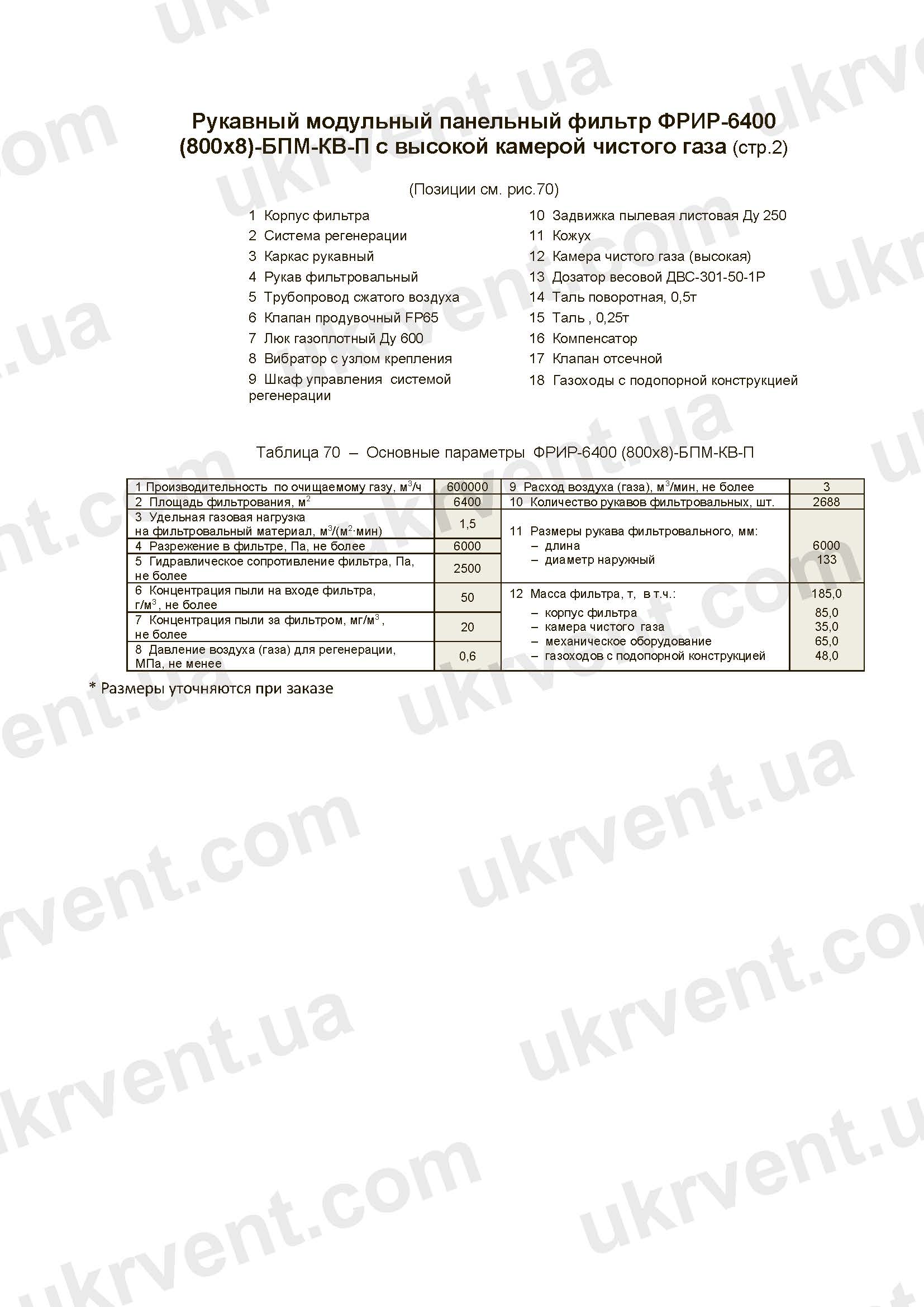

	Рукавный модульный панельный фильтр ФРИР-6400 (800х8)-БПМ-КВ-П с высокой камерой чистого газа
Производительность по очищаемому газу, м³/ч	600000
Площадь фильтрования, м²	6400
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	50
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	3
Количество рукавов фильтровальных, шт.	2688
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	185
Масса корпуса фильтра, т	85
Масса камеры чистого газа, т	35
Масса механического оборудования, т	65
Масса газоходов с подопорной конструкцией, т	48

* Размеры уточняются при заказе

ФРИР-6400 (800×8)-БПМ-КВ-П — это универсальный высокоэффективный рукавный фильтр в модульном панельном корпусе с коллекторными газоходами. Он обеспечивает надежную очистку технологических газов и аспирационных потоков от пыли, гарантирует сохранность продукта и удобство эксплуатации. Использование современных фильтровальных материалов и импульсной регенерации позволяет поддерживать стабильную производительность оборудования при минимальных эксплуатационных затратах.
