АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ЗИГЗАГООБРАЗНЫЕ АВЗ-Д: КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ПРИМЕНЕНИЕ

Зигзагообразные аппараты воздушного охлаждения АВЗ-Д производства «Укрвентсистемы» применяются для охлаждения и конденсации парообразных, газообразных и жидких технологических сред в нефтеперерабатывающей, нефтехимической, химической, газовой и смежных отраслях промышленности. Конструкция агрегатов учитывает требования климатических условий, ветровых нагрузок, сейсмичности и технологических параметров трубных секций, что определяет их надёжность в различных производственных режимах.

ОСНОВНОЕ НАЗНАЧЕНИЕ АВЗ-Д ЗИГЗАГООБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Агрегаты АВЗ-Д предназначены для отвода теплоты от технологического продукта путём воздушного охлаждения. Оборудование обеспечивает конденсацию или охлаждение парообразных, газообразных и жидких сред, перемещаемых через трубное пространство секций. Зигзагообразное расположение секций позволяет увеличить поверхность теплообмена при ограниченной монтажной площади и обеспечить равномерность обдува вентиляторным блоком.

ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВЗ-Д

Оборудование используется в технологических линиях различного назначения:

• нефтегазовая отрасль — охлаждение и конденсация газов, паров, нефтепродуктов;
• нефтехимия и химическая промышленность — охлаждение и конденсация химических реагентов и промежуточных продуктов;
• металлургия — охлаждение минеральных и синтетических масел.

Климатическое исполнение У1 и УХЛ1 по ГОСТ 15150 обеспечивает эксплуатацию в различных температурных диапазонах. Несущая металлическая конструкция рассчитана на размещение в районах с ветровым напором IV географического района и сейсмичностью до 7 баллов по СНиП 11-7. По требованию заказчика возможна версия для районов с сейсмичностью до 9 баллов и ветровой нагрузкой V района.

ПРИНЦИП РАБОТЫ ЗИГЗАГООБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ АВЗ-Д

Продукт подаётся в трубное пространство секций через входные штуцеры. Воздух нагнетается вентиляторным блоком, приводимым электродвигателем, и циркулирует через змеевиковые трубные поверхности. За счёт этого реализуется интенсивный теплообмен между воздухом и рабочей средой.

Агрегаты могут иметь несколько секций, число которых определяется технологическими расчётами. Конфигурация «зигзаг» обеспечивает оптимальную организацию воздушных потоков и эффективное использование площади теплообмена.

АВЗ-Д оснащаются двумя вентиляторами и предназначены для конденсации и охлаждения газообразных, жидких и парообразных сред. Возможна комплектация системами рециркуляции воздуха, частотным преобразователем для регулирования скорости вращения электродвигателя, вибровыключателем, коллекторами входа и выхода продукта, жалюзи с ручным, пневматическим или электромеханическим приводом, а также обслуживающими площадками и вспомогательным инструментом.

ЦЕНА И КУПИТЬ АВЗ-Д ЗИГЗАГООБРАЗНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Стоимость агрегатов АВЗ-Д формируется с учётом нескольких факторов:

• климатического исполнения (У1, УХЛ1, С);
• требований по ветровой и сейсмической стойкости;
• количества и конфигурации теплообменных секций;
• типа привода жалюзи (ручной, пневматический, электромеханический);
• необходимости установки систем рециркуляции, увлажнения или подогрева воздуха/продукта;
• комплектации площадками обслуживания и эксплуатационным инструментом;
• наличия частотного преобразователя и дополнительных систем автоматизации.

У производителя «Укрвентсистемы» возможно заказать аппараты в полной заводской комплектации, включая несущие конструкции, вентиляторные агрегаты, трубные секции, приводы жалюзи, коллектора, элементы автоматики и сервисный инструмент. Конфигурация подбирается согласно техническому заданию заказчика.

АВЗ-Д представляют собой технически адаптируемые аппараты воздушного охлаждения, ориентированные на эксплуатацию в условиях переменных производственных нагрузок и сложных климатических факторов. Конструктивное зигзагообразное исполнение секций, возможность расширенной комплектации и соответствие требованиям отраслевых стандартов обеспечивают применение оборудования в нефтепереработке, нефтехимии, газовой и химической промышленности. Производитель предоставляет полный набор вариантов исполнения, позволяющий формировать агрегаты под конкретные технологические задачи.

ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ

Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.

* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром.

** Размеры уточняются при заказе

МОДИФИКАЦИИ АППАРАТОВ ЗИГЗАГООБРАЗНЫХ АВЗ-Д

* – число потоков;

** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С;

*** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6.

**** Размеры уточняются при заказе

ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ЗИГЗАГООБРАЗНЫХ АВЗ-Д

Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов.

Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком).

Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей;

Значение параметра в скобках – допускаемое.

* Размеры уточняются при заказе

ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ

ПОВЕРХНОСТЬ ТЕПЛООБМЕНА И КОЛИЧЕСТВО ОРЕБРЕННЫХ ТРУБ АППАРАТОВ АВЗ-Д

Предельное отклонение площади поверхности теплообмена от номинальной – ±5%.

* Размеры уточняются при заказе

МАССЫ АППАРАТОВ АВЗ-Д, КГ, НЕ БОЛЕЕ

* Размеры уточняются при заказе

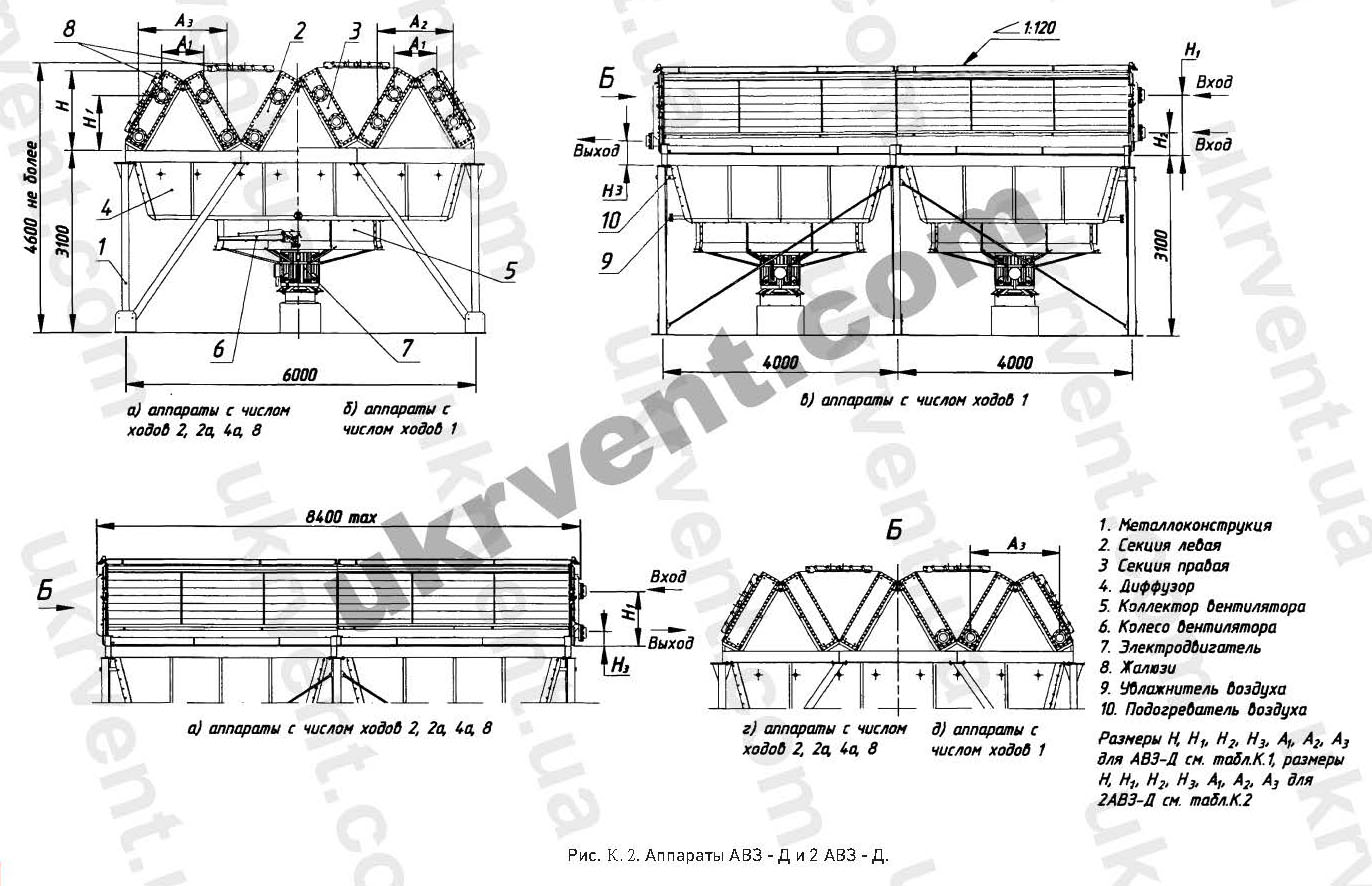

ДИАМЕТРЫ ШТУЦЕРОВ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ АВЗ-Д

* Размеры уточняются при заказе
