АЭРОДИНАМИЧЕСКИЙ ЦИКЛОН АРДЦ-20 ПЫЛЕУЛОВИТЕЛЬ

Аэродинамический циклон АРДЦ-20 производства «Укрвентсистемы» представляет собой промышленный пылеуловитель, предназначенный для эффективной очистки воздушных потоков от взвешенных частиц. Циклон разработан с учетом требований к высокой степени очистки, минимальному износу оборудования и оптимальному гидравлическому сопротивлению. Его конструкция обеспечивает надежную эксплуатацию в условиях агрессивной среды, включая абразивные и пылеобразные материалы.

ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА АРДЦ-20

Циклон АРДЦ-20 предназначен для очистки запыленных газов в системах аспирационной вентиляции, дымовых отработанных газов в энергетических установках, а также для осаждения порошкообразных материалов при подаче их пневмотранспортом. Устройство обеспечивает эффективное отделение пыли и предотвращает её попадание в воздухотранспортные системы и рабочую зону.

ПРИМЕНЕНИЕ АЭРОДИНАМИЧЕСКОГО ЦИКЛОНА АРДЦ-20

АРДЦ-20 используется в промышленных процессах, где требуется разделение пылевых частиц и газовой фазы. Основные сферы применения:

• Энергетические установки, включая распылительные сушилки и сушильные барабаны;
• Производственные линии с пневмотранспортом порошкообразных материалов;
• Системы аспирационной вентиляции промышленных помещений;
• Очистка газов от абразивных и высоко запыленных потоков.

УСЛОВИЯ ЭКСПЛУАТАЦИИ АРДЦ-20

• Рабочая температура окружающей среды: от -20°С до +60°С;
• Температура очищаемого газа: до +200°С;
• Максимальная запыленность потока: до 250 г/м³;
• Режим работы: непрерывный;
• Окружающая влажность: до 80%;
• Допустимое давление: не превышает 1,2 МПа;
• Монтаж: стационарный, с обязательной фиксацией к фундаменту или опорам.

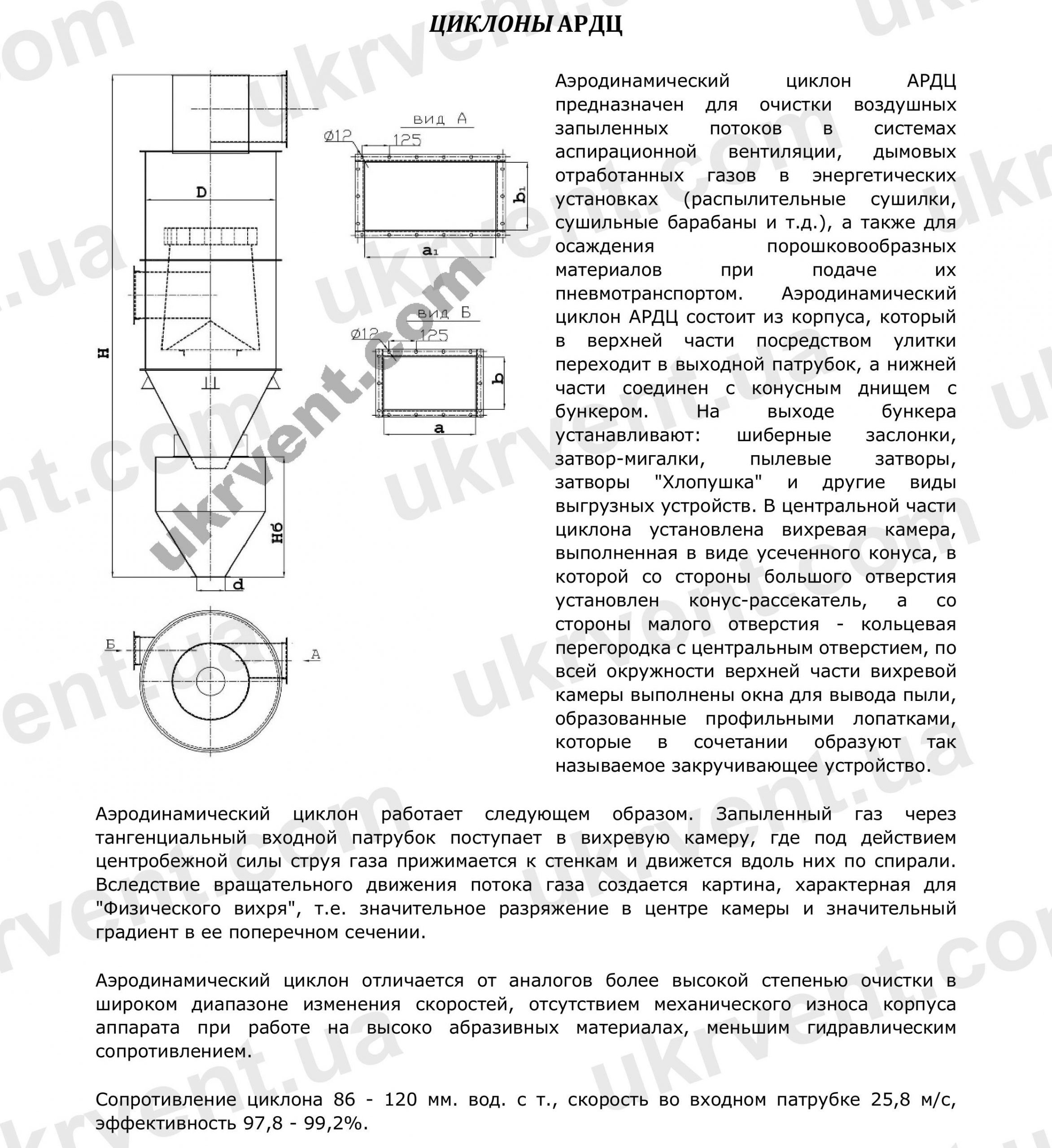

ПРИНЦИП РАБОТЫ АРДЦ-20

Запыленный газ поступает через тангенциальный входной патрубок в вихревую камеру циклона. Под действием центробежной силы поток прижимается к стенкам корпуса и движется по спирали. В центре камеры создается разряжение, что формирует характерное поле «физического вихря». Взвешенные частицы, взаимодействуя с корпусом и закручивающим устройством, оседают в бункер, а очищенный газ выводится через выходной патрубок. В нижней части бункера устанавливаются шиберные заслонки, затвор-мигалки, пылевые затворы или затворы «Хлопушка», обеспечивающие надежную выгрузку осевших частиц.

ПРЕИМУЩЕСТВА АЭРОДИНАМИЧЕСКОГО ЦИКЛОНА АРДЦ-20

• Высокая эффективность очистки: 97,8–99,2% при скорости во входном патрубке 25,8 м/с.
• Сопротивление потоку: 86–120 мм вод. ст., что снижает нагрузку на систему вентиляции.
• Отсутствие механического износа: конструкция выдерживает высоко абразивные среды без повреждения корпуса.
• Широкий диапазон эксплуатационных скоростей: высокая эффективность сохраняется при изменении расхода газа.
• Моноблочная компоновка: упрощает монтаж и техническое обслуживание.
• Разнообразие материалов изготовления: доступна углеродистая и нержавеющая сталь, толщиной 2–8 мм.
• Комплектность с выгрузными устройствами: позволяет подобрать оптимальный вариант для конкретного технологического процесса.
• Длительный срок службы: благодаря сварке в среде защитных газов и покрытию износостойкими лакокрасочными материалами.

ЦЕНА И КУПИТЬ ЦИКЛОН АРДЦ-20

Цена на циклон АРДЦ-20 определяется комплектацией, выбором материала изготовления, толщиной стенок и дополнительными устройствами для выгрузки пыли. Укрвентсистемы предоставляет возможность приобрести циклоны с пылевыми затворами, шиберными заслонками, затворами-«мигалками», а также в вариантах из углеродистой или нержавеющей стали. Стоимость зависит от размеров объекта, требований к устойчивости к абразивным средам и способа монтажа. Прямой заказ у производителя гарантирует соответствие изделия проектной документации и возможность изготовления по индивидуальным параметрам.

Аэродинамический циклон АРДЦ-20 является надежным и эффективным пылеуловителем для промышленных систем вентиляции и газоочистки. Его конструкция обеспечивает высокую степень очистки, минимальный износ и адаптивность к различным производственным условиям. Возможность выбора материалов и комплектации позволяет использовать циклоны в широком спектре отраслей промышленности, обеспечивая долгосрочную и безопасную эксплуатацию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ АРДЦ-20

* Размеры уточняются при заказе
