ГОРИЗОНТАЛЬНЫЕ АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЛЯ ВЯЗКИХ ПРОДУКТОВ АВГ-В: ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ПРИМЕНЕНИЕ ОТ «УКРВЕНТСИСТЕМЫ»
Горизонтальные аппараты воздушного охлаждения для вязких продуктов АВГ-В производства «Укрвентсистемы» предназначены для эффективного охлаждения и конденсации различных сред в технологических процессах. Эти установки находят применение в нефтеперерабатывающей, нефтехимической, химической и газовой промышленности, обеспечивая надёжную работу при значительных нагрузках и в сложных климатических условиях. Статья рассматривает назначение, принцип работы и особенности конструкции аппаратов АВГ-В, а также факторы, влияющие на их цену.
ОСНОВНОЕ НАЗНАЧЕНИЕ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЛЯ ВЯЗКИХ ПРОДУКТОВ АВГ-В
Аппараты АВГ-В предназначены для охлаждения и конденсации парообразных, газообразных и жидких сред с повышенной вязкостью. Основные функции оборудования включают:
- снижение температуры технологических продуктов;
- конденсацию паров нефтепродуктов, химических реагентов и других сред;
- обеспечение повторного использования тепла за счёт рециркуляции воздуха;
- стабильную работу в различных климатических условиях, включая экстремально низкие температуры (до −55 °С) и высокую сейсмическую нагрузку.
Аппараты имеют металлическую несущую конструкцию, рассчитанную на установку в районах с сейсмичностью до 7–9 баллов и с ветровой нагрузкой IV–V географического района. Конструкция позволяет интегрировать системы автоматизированного управления, частотные преобразователи и вибровыключатели электродвигателей.
ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЛЯ ВЯЗКИХ ПРОДУКТОВ АВГ-В
АВГ-В находят применение в следующих отраслях:
- Нефтегазовая отрасль – охлаждение и конденсация природного газа, нефтепродуктов на компрессорных станциях;
- Химическая промышленность – охлаждение и конденсация химических реагентов;
- Металлургия – охлаждение минеральных и синтетических масел;
- Прочие отрасли – любые технологические процессы, где требуется обработка вязких жидкостей и газов.
Конструкция аппаратов АВГ-В с увеличенным проходным сечением труб и турбулизаторами обеспечивает эффективное охлаждение вязких продуктов, снижая риск образования осадка и перегрева в процессе работы.
ПРИНЦИП РАБОТЫ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЛЯ ВЯЗКИХ ПРОДУКТОВ АВГ-В
Рабочая среда подаётся через штуцеры в трубное пространство. Одновременно вентилятор, приводимый в действие электродвигателем, подаёт воздух на трубки, обеспечивая теплообмен и охлаждение продукта.
Конструктивно аппараты состоят из одной или нескольких секций, количество которых определяется расчётом. Горизонтальная установка секций характерна для АВГ, а для вязких продуктов (АВГ-В) предусмотрены турбулизаторы и увеличенное проходное сечение труб, что повышает эффективность охлаждения.
Дополнительно аппараты могут оснащаться:
- жалюзи с ручным, пневматическим или электромеханическим приводом;
- увлажнителем и подогревателем воздуха или продукта;
- платформами для обслуживания и вспомогательными инструментами (тележки для монтажа, ключи, развальцовочный инструмент).
Такая конструкция обеспечивает надёжность и долговечность оборудования, позволяя эксплуатировать его в сложных технологических и климатических условиях.
ЦЕНА И КУПИТЬ АВГ-В ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ДЛЯ ВЯЗКИХ ПРОДУКТОВ
Стоимость аппаратов АВГ-В формируется исходя из нескольких факторов:
- количество секций и их конструктивные особенности;
- комплектация системами автоматического управления, рециркуляции воздуха и регулировки жалюзи;
- климатическое исполнение и возможность эксплуатации в зонах с повышенной сейсмической активностью;
- наличие дополнительных устройств – увлажнителей, подогревателей, платформ обслуживания.
Компания «Укрвентсистемы» предлагает аппараты АВГ-В с возможностью индивидуальной комплектации под конкретные технологические задачи. Закупка напрямую у производителя позволяет получить оборудование с техническим сопровождением, монтажными комплектами и гарантией соответствия заявленным характеристикам.
Горизонтальные аппараты воздушного охлаждения АВГ-В представляют собой надёжное и адаптируемое оборудование для обработки вязких продуктов в промышленности. Их конструктивные особенности, возможность интеграции автоматизированных систем и эксплуатации в сложных климатических условиях делают АВГ-В предпочтительным решением для нефтегазовой, химической и металлургической отраслей. Покупка у производителя «Укрвентсистемы» обеспечивает точное соответствие техническим требованиям и долговременную эксплуатацию.
ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ
Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.
| Климатическое исполнение по ГОСТ 15150 | Материальное исполнение по | Допускаемые температурные пределы. К(°С) |
| УХЛ1 (умеренное и холодное) | Б1. Б2. Б2.1. БЗ. Б3.1. Б4, Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| УХЛ1 (умеренное и холодное) | Б5.Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| У1 (умеренное) | Б1. Б2. Б2.1. Б3.1. Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | БЗ, Б4 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | Б5. Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| С (северное) | Б1. Б2, Б2.1, БЗ. Б3.1, Б4. Б4.1 | От 218 (минус 55) до 573 (плюс 300) |
| С (северное) | Б5.Б5.1 | От 218 (минус 55) до 523 (плюс 250) |
* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром. ** Размеры уточняются при заказе
МОДИФИКАЦИИ АППАРАТОВ ГОРИЗОНТАЛЬНЫХ АВГ-В
| Параметры | АВГ-В |
| Вязкость жидкой среды 10 * м2/с | 0,5-2 |
| Поверхность теплообмена, м2 | 297-3590 |
| Давление условное, МПа | 0,6;1,6; 2,5;6,3 |
| Температурные пределы продукта, °С | -40 до +300 |
| Коэффициент оребрения | 7,8 |
| Количество секций в аппаратах, шт | 3 |
| Длина оребренных труб, м | 4;8 |
| Число рядов труб в секции | 4;6;8 |
| Число ходов по трубному пространству | 1;2;3;4;6 |
| Количество вентиляторов в аппаратах, шт | 1;2 |
| Масса аппаратов, кг,не более | 9865-30410 |
* – число потоков; ** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С; *** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6. **** Размеры уточняются при заказе
ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНОГО АВГ-В
Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов. Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком). Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.
| Параметры | АВГ-В |
| Диаметр колеса, м | 2,8 |
| Количество лопастей, шт | 8 |
| Потребляемая мощность электродвигателей, кВт | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т1 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т2 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т3 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В1Т | 22 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В2Т | 30 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов ВЗТ | 37 |
| Частота вращения вала об/мин при потребляемой мощности 22кВт; 30кВт; 37кВт | 428 |
| Частота вращения вала об/мин при потребляемой мощности 37кВт; 55кВт; 75кВт | |
| Масса колеса вентилятора, кг, не более | 220 |
* Размеры уточняются при заказе
ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ
| Давление условное, Мпа | Материальное исполнение секций | |||||||||||||
| Б1;Б2;Б2,1 | Б3;Б3,1;Б4;Б4,1 | Б5;Б1 | ||||||||||||
| Температура деталей, работающих под давлением, оС, не более | ||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | |
| Давление рабочее наибольшее, МПа | ||||||||||||||
| 0,6 | 0,6 | 0,57 | 0,56 | 0,54 | 0,5 | 0,6 | 0,58 | 0,56 | 0,54 | 0,52 | 0,6 | 0,57 | 0,56 | 0,54 |
| 1,6 | 1,6 | 1,51 | 1,5 | 1,44 | 1,33 | 1,6 | 1,54 | 1,49 | 1,44 | 1,38 | 1,6 | 1,51 | 1,5 | 1,44 |
| 2,5 | 2,5 | 2,36 | 2,33 | 2,25 | 2,08 | 2,5 | 2,4 | 2,32 | 2,25 | 2,15 | 2,5 | 2,36 | 2,33 | 2,25 |
| 4 | 4 | 3,78 | 3,74 | 3,6 | 3,34 | 4 | 3,84 | 3,72 | 3,6 | 3,44 | 4 | 3,78 | 3,74 | 3,6 |
| 6,3 | 6,3 | 6,05 | 6 | 5,76 | 5,33 | 6,3 | 6,15 | 5,95 | 5,7 | 5,5 | 6,3 | 6,05 | 6 | 5,76 |
МАССЫ АППАРАТОВ АВГ-В, КГ, НЕ БОЛЕЕ
Масса аппаратов указана с металлической несущей конструкцией и со змеевиком подогрева продукта без учета масс приводов вентиляторов и дополнительных сборочных единиц (жалюзи, увлажнителей воздуха, подогревателей воздуха).
| Длина оребренных труб, м | Кол. рядов труб | Материальное исполнение | |||||||||
| Б1 | Б2 | ||||||||||
| Давление условное, МПа (кгс/см2) | |||||||||||
| 0,6 (6) | 1,6 (16) | 2,5(25) | 4(40) | 6,3 (63) | 0,6 (6) | 1,6(16) | 2,5 (25) | 4 (40) | 6,3 (63) | ||
| 4 | 4 | 9865 | 10375 | 12055 | 12280 | 12760 | 9865 | 10315 | 12160 | 12355 | 12805 |
| 4 | 6 | 12280 | 12985 | 14875 | 15310 | 15985 | 12280 | 13120 | 14980 | 15355 | 16105 |
| 4 | 8 | 15010 | 15850 | 18255 | 18626 | 19480 | 14935 | 16015 | 18340 | 18775 | 19720 |
| 8 | 4 | 18110 | 18605 | 20285 | 20525 | 21005 | 18110 | 18560 | 20405 | 20600 | 21035 |
| 8 | 6 | 22415 | 23120 | 25010 | 25445 | 26120 | 22415 | 23255 | 25115 | 25490 | 26240 |
| 8 | 8 | 27080 | 27665 | 30335 | 30695 | 31550 | 27020 | 28400 | 30410 | 30845 | 31790 |
* Размеры уточняются при заказе

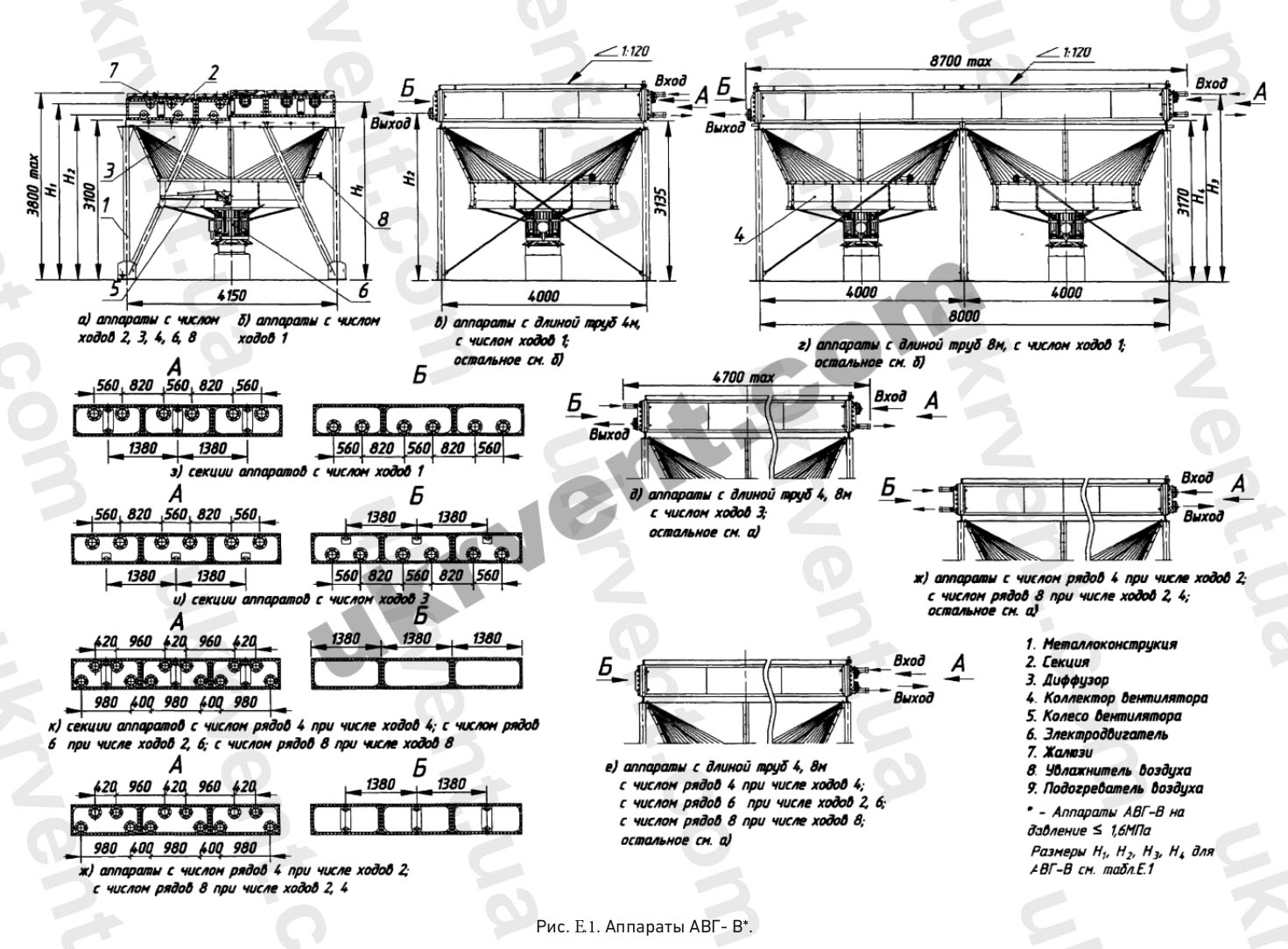

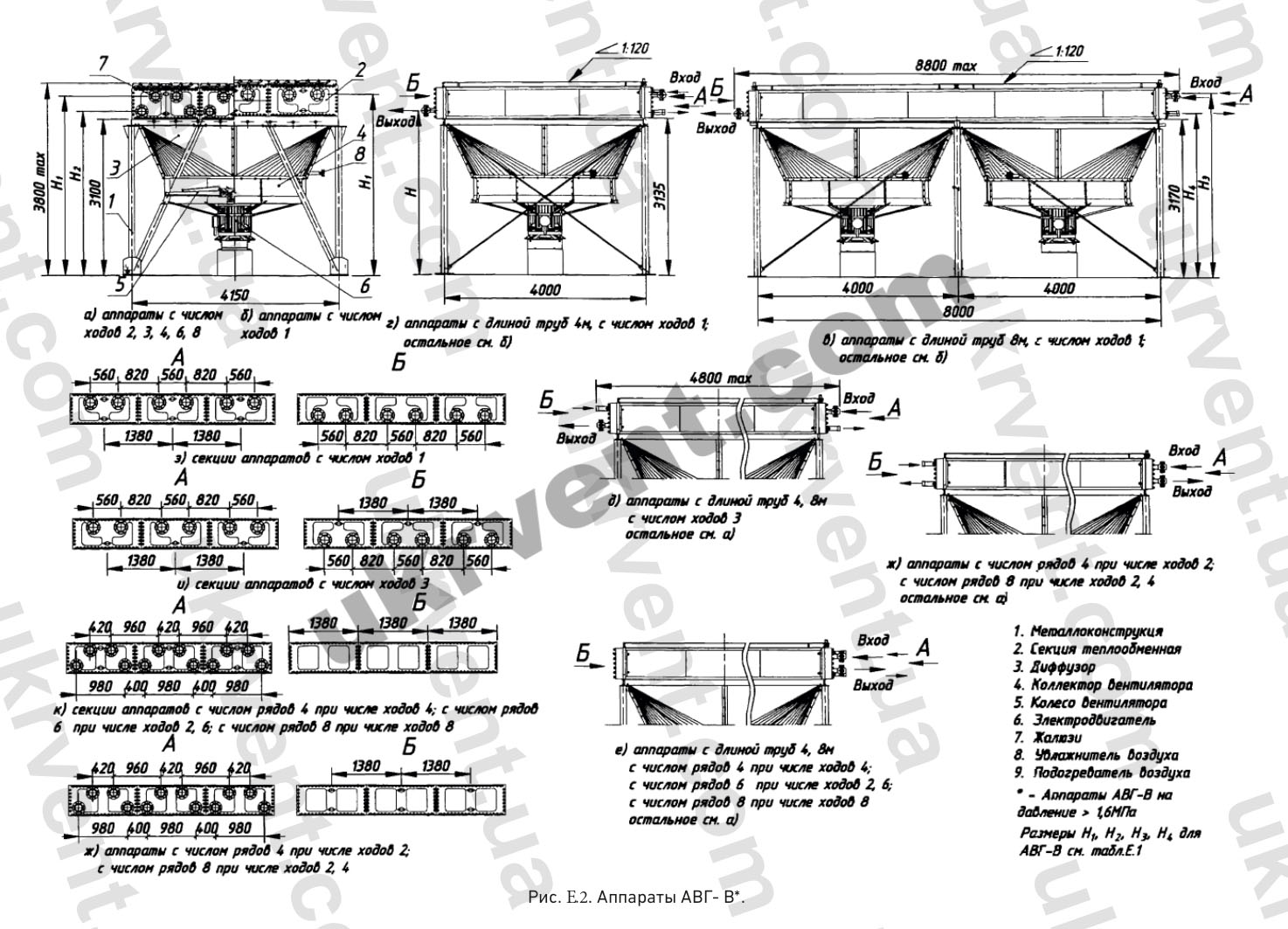

ДИАМЕТРЫ ШТУЦЕРОВ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ АВГ-В
| Число рядов труб, z | Число ходов по трубам | Ду | H1 | H2 | H3 | H4 |
| 4 | 1 | 200 | 3330 | 3280 | 3390 | 3220 |
| 4 | 2 | 125 | 3370 | 3240 | 3390 | 3220 |
| 4 | 4 | 80 | 3385 | 3225 | 3390 | 3220 |
| 6 | 1 | 200 | 3420 | 3280 | 3490 | 3210 |
| 6 | 2 | 150 | 3350 | 3255 | 3490 | 3210 |
| 6 | 3 | 125 | 3460 | 3240 | 3490 | 3210 |
| 6 | 6 | 80 | 3475 | 3225 | 3490 | 3210 |
| 8 | 2 | 250 | 3505 | 3305 | 3600 | 3210 |
| 8 | 3 | 150 | 3555 | 3255 | 3600 | 3210 |
| 8 | 4 | 125 | 3570 | 3240 | 3600 | 3210 |
| 8 | 8 | 80 | 3585 | 3225 | 3600 | 3210 |
* Размеры уточняются при заказе
