ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-5 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Вентилятор низкого давления ВР 88-75
Вентиляторы радиальные низкого давления ВР-88-75-5 производства «Укрвентсистемы» представляют собой промышленное оборудование, предназначенное для перемещения газовоздушных смесей в различных технологических и санитарно-бытовых системах. Данные вентиляторы характеризуются высокой надёжностью, точным соблюдением размеров и материалов, а также возможностью эксплуатации в условиях с повышенной агрессивностью среды. Техническая конструкция ВР-88-75-5 позволяет эффективно использовать вентиляторы как в стандартных, так и в специализированных вентиляционных системах.
ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-5
ВР-88-75-5 предназначены для перемещения газовоздушных смесей с содержанием пыли и твёрдых примесей до 0,1 г/м³. Они применяются в системах:
- кондиционирования воздуха;
- вентиляции;
- воздушного отопления;
- санитарно-производственных целей.
Установка вентиляторов ВР-88-75-5 возможна на:
- элеваторах и агропромышленных комплексах;
- промышленных и производственных помещениях;
- цехах;
- магазинах, торговых и коммерческих центрах;
- офисных зданиях, ресторанах и местах общественного питания;
- частных домах и квартирах.
Такая универсальность применения обусловлена конструкционными особенностями вентиляторов, позволяющими эффективно работать с различными воздуховодами и системами.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-88-75-5
Вентиляторы ВР-88-75-5 рассчитаны на одностороннее всасывание воздуха. Корпус спиральный поворотный, что обеспечивает возможность изменения угла поворота улитки и упрощает монтаж оборудования и подводимых воздуховодов. Рабочее колесо имеет 12 назад загнутых лопаток. Направление вращения вентилятора может быть правым или левым, определяемым со стороны всасывания воздуха: по часовой стрелке — правое, против часовой — левое.
Такая конструкция гарантирует стабильную работу при постоянной нагрузке, минимизирует вибрации и шум, а также позволяет использовать вентилятор в системах с повышенными требованиями к надёжности.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-88-75-5
ВР-88-75-5 изготавливаются из следующих материалов:
- углеродистая сталь Ст3 — стандартное исполнение;
- нержавеющие стали: AISl304, AISl316L, AISl321, AISl430, AISl316Ti — используются при повышенной агрессивности рабочей среды.
Исполнения вентиляторов:
- Одностороннее всасывание, рабочее колесо закреплено на валу двигателя.
Коэффициент рабочего колеса: диаметр рабочего колеса может варьироваться от номинального Dн до 1,1Dн (0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн) согласно ДСТУ 2549-94, что позволяет регулировать давление и производительность.
По типу изготавливаются:
- ОН — общего назначения с общепромышленным двигателем;
- ВЗ — взрывозащищённый из разнородных металлов со взрывозащищённым двигателем;
- ВЗпч — взрывозащищённый из разнородных металлов, проточная часть с общепромышленным двигателем.
Такое разнообразие исполнений позволяет использовать вентиляторы ВР-88-75-5 в условиях, требующих особой защиты или корректировки рабочих характеристик.

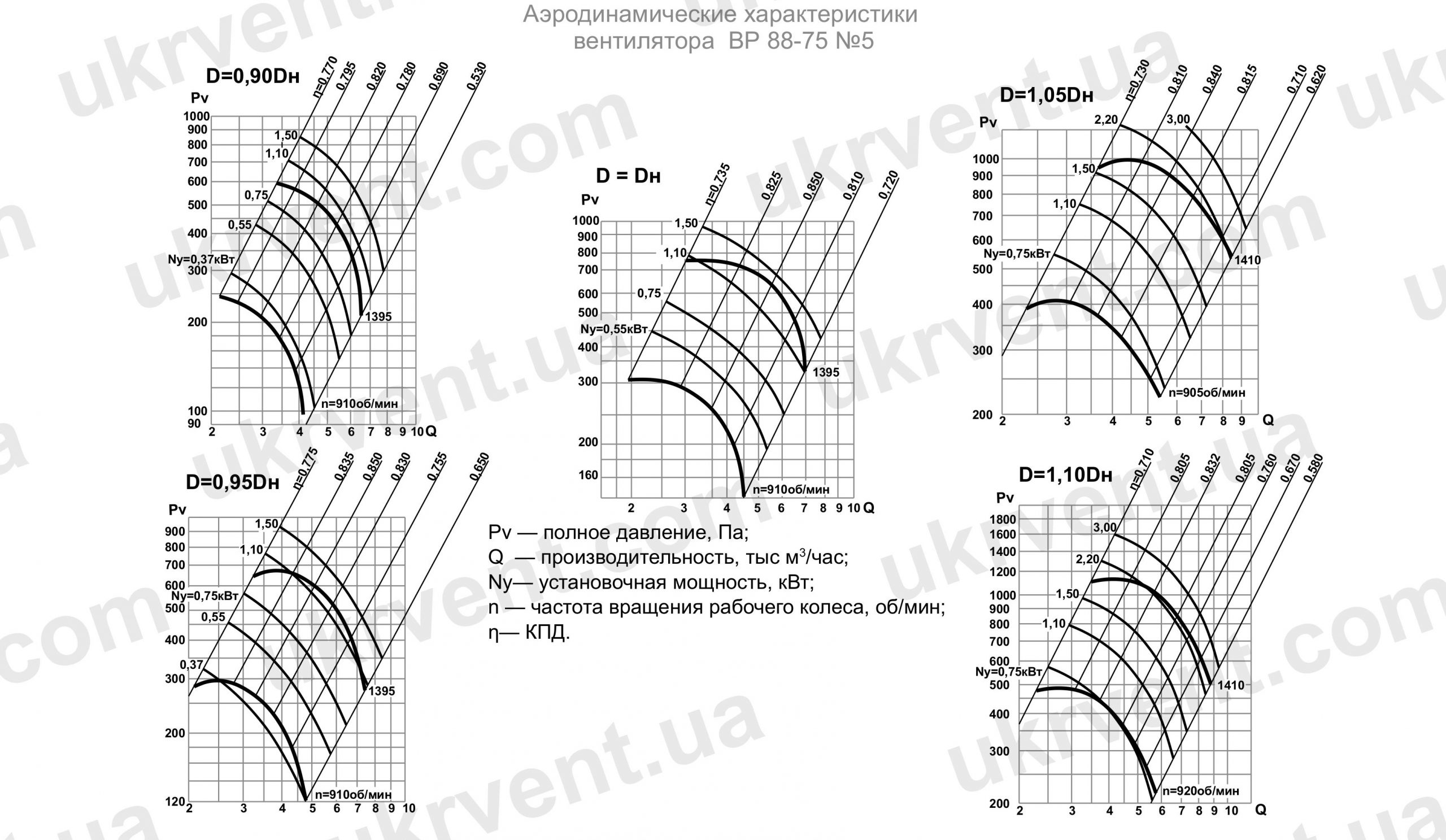

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-88-75-5 ОБЩЕГО НАЗНАЧЕНИЯ
| Обозначение-вентилятора | Исполнение | D/DH | Тип электро двигателя | Nдв, кВт | nдв, об/мин | nрк, об/мин | Производительность ηmax, 103м3/час | Производительность в рабочей зоне, 103м3/час | Полное давление ηmax, Па | Полное давление в рабочей зоне, Па | Масса вентилятора, кг | Тип виброизоляторов | Количество виброизоляторов |
| ВР-88-75-5 | 1 | 0,9 | АИР | 0,37 | 1000 | 910 | 2,95 | 2,14-4,12 | 209 | 245-97 | 66,4 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 0,9 | АИР, АД | 1,5 | 1500 | 1395 | 4,63 | 3,35-6,5 | 506 | 592-211 | 73,5 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 0,95 | АИР | 0,55 | 1000 | 910 | 3,29 | 2,08-4,78 | 264 | 296-121 | 69,7 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 0,95 | АИР, АД | 1,5 | 1500 | 1395 | 5,11 | 3,23-7,43 | 559 | 672-275 | 73,5 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 1 | АИР | 0,55 | 1000 | 910 | 3,57 | 1,95-4,51 | 262 | 322-140 | 69,7 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 1 | АИР, АД | 1,5 | 1500 | 1395 | 5,51 | 2,97-7,02 | 635 | 756-342 | 73,5 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 1,05 | АИР, АД | 0,75 | 1000 | 905 | 3,65 | 2,33-5,40 | 372 | 409-223 | 72,6 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 1,05 | АИР, 4 АМ А | 3 | 1500 | 1410 | 5,72 | 3,66-8,47 | 903 | 993-540 | 81,3 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 1,1 | АИР, АД | 1,1 | 1000 | 920 | 3,72 | 2,28-5,76 | 441 | 486-216 | 75,3 | ДО40 | 4 |
| ВР-88-75-5 | 1 | 1,1 | АИР, 4 АМ А | 3 | 1500 | 1410 | 5,68 | 3,49-8,79 | 1024 | 1129-502 | 81,3 | ДО40 | 4 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 88-75 №5 | 910 | 84 | 70 | 73 | 81 | 74 | 72 | 70 | 62 | 53 |
| ВР 88-75 №5 | 1395 | 94 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 64 |
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-5
Конструкция ВР-88-75-5 обеспечивает:
- надёжность и долговечность при эксплуатации;
- увеличенную производительность при минимальных энергозатратах;
- низкие эксплуатационные расходы;
- использование высококачественных материалов;
- возможность работы в различных условиях агрессивной среды.
Особое внимание уделено точности изготовления рабочего колеса и корпуса, что обеспечивает стабильную аэродинамику и низкий уровень шума.
ЦЕНА И КУПИТЬ ВР-88-75-5
Цена вентиляторов ВР-88-75-5 зависит от:
- материала изготовления (углеродистая или нержавеющая сталь);
- исполнения (ОН, ВЗ, ВЗпч);
- диаметра рабочего колеса (коэффициент Dн);
- дополнительных опций и конфигураций под монтаж.
Приобретение вентиляторов напрямую у производителя «Укрвентсистемы» позволяет получить продукцию с гарантированным качеством, полной технической документацией, а также возможность консультации по выбору необходимого исполнения для конкретных условий эксплуатации.
Вентиляторы радиальные низкого давления ВР-88-75-5 производства «Укрвентсистемы» представляют собой промышленное оборудование, соответствующее современным требованиям по надёжности и эксплуатационной гибкости. Универсальность применения, возможность выбора материалов и исполнения, а также точная конструкция рабочего колеса делают ВР-88-75-5 оптимальным решением для систем вентиляции, кондиционирования и воздушного отопления в промышленных и коммерческих помещениях.
