ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-6,3: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

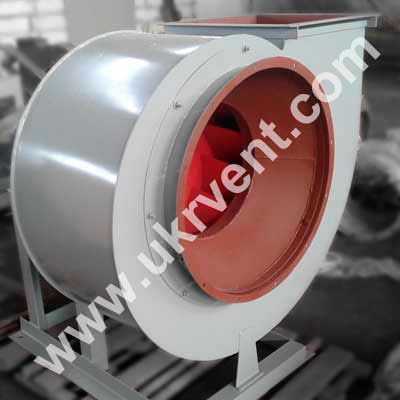

Вентилятор низкого давления ВР 88-75

ВР88-75ВЗ взрывозащищенный

Вентиляторы радиальные низкого давления ВР-88-75-6,3 производства «Укрвентсистемы» предназначены для перемещения газовоздушных смесей с минимальной пылевой нагрузкой. Их конструкция обеспечивает стабильную работу в промышленных и бытовых системах вентиляции, кондиционирования и воздушного отопления. В статье представлены технические характеристики, условия эксплуатации, варианты изготовления, преимущества и факторы, влияющие на цену вентилятора ВР-88-75-6,3.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-6,3

Вентиляторы ВР-88-75-6,3 применяются для перемещения газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Они используются в системах:

кондиционирования воздуха;
вентиляции промышленных и бытовых помещений;
воздушного отопления;
санитарно-производительных процессов.

ВР-88-75-6,3 устанавливаются на элеваторах и агропромышленных комплексах, в производственных цехах, торговых и офисных зданиях, ресторанах и частных домах. Их универсальная конструкция позволяет эффективно работать в разнообразных условиях эксплуатации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-88-75-6,3

Вентиляторы ВР-88-75-6,3 имеют одностороннее всасывание и спиральный поворотный корпус. Рабочее колесо оснащено 12 лопатками с загнутыми назад кончиками. Направление вращения определяется со стороны всасывания воздуха: по часовой стрелке — правое, против часовой — левое. Возможность изменения угла поворота улитки упрощает монтаж вентилятора и подключаемых воздуховодов.

Диаметр рабочего колеса может варьироваться в пределах коэффициентов 0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн по ДСТУ 2549-94, что позволяет корректировать давление и производительность вентилятора. Допустимы исполнения ОН, ВЗ и ВЗпч для разных условий эксплуатации:

ОН — общепромышленный двигатель, стандартное назначение;
ВЗ — взрывозащищённый двигатель и корпус из разнородных металлов;
ВЗпч — взрывозащищённая проточная часть с общепромышленным двигателем.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-88-75-6,3

Материалы корпуса и рабочего колеса включают углеродистую сталь Ст3 и нержавеющие стали AISI 304, 316L, 321, 430, 316Ti.
Углеродистая сталь Ст3 применяется для стандартного исполнения.
Нержавеющая сталь используется при агрессивной рабочей среде.
Исполнение 1 предполагает одностороннее всасывание с рабочим колесом, закреплённым непосредственно на валу двигателя. Возможны модификации рабочего колеса с изменением диаметра для точной регулировки производительности и давления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №6,3 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение-вентилятора	Исполнение	D/D_H	Тип электро двигателя	N_дв, кВт	n_дв, об/мин	n_рк, об/мин	Производительность η_max, 10³м³/час	Производительность в рабочей зоне, 10³м³/час	Полное давление η_max, Па	Полное давление в рабочей зоне, Па	Масса вентилятора, кг	Тип виброизоляторов	Количество виброизоляторов
ВР-88-75-6,3	1	0,9	АИР, АД	1,1	1000	920	5,88	4,28-8,85	335	394-154	108,3	ДО40	4
ВР-88-75-6,3	1	0,9	АИР, АИРМ, 4АМА	4	1500	1425	9,16	6,67-13,77	807	950-372	121,5	ДО40	4
ВР-88-75-6,3	1	0,95	АИР, АД	1,5	1000	940	6,59	4,15-9,81	462	499-215	113,3	ДО40	4
ВР-88-75-6,3	1	0,95	АД, АИРУ, 5АМ, АК	5,5	1500	1430	10,11	6,37-15,05	1085	1171-506	141	ДО41	4
ВР-88-75-6,3	1	1	АИР, АД	1,5	1000	940	7,42	4,00-10,08	469	564-255	113,3	ДО40	4
ВР-88-75-6,3	1	1	АД, АИРУ, 5АМ, АК	5,5	1500	1430	11,49	6,14-15,57	1116	1325-602	141	ДО41	4
ВР-88-75-6,3	1	1,05	АИР, 4 АМ А	2,2	1000	910	7,39	4,70-10,98	579	649-347	119,5	ДО40	4
ВР-88-75-6,3	1	1,05	5АМУАИРМ, АД	7,5	1500	1457	12,01	7,64-17,49	1490	1665-928	162	ДО41	4
ВР-88-75-6,3	1	1,1	АИРУ, 5АМ, АК	3	1000	950	7,57	4,68-12,13	744	811-366	135	ДО40	4
ВР-88-75-6,3	1	1,1	5АМУ, АИРМ, АД	11	1500	1440	11,53	7,12-18,48	1769	1926-871	175,5	ДО41	4

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №6,3 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	63	125	250	500	1000	2000	4000	8000
ВР 88-75 №6,3	940	92	78	81	89	82	80	78	70	61
ВР 88-75 №6,3	1430	102	89	92	100	93	91	89	81	72

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-88-75-6,3

Надёжность конструкции обеспечивает длительный срок эксплуатации.
Увеличенная производительность за счёт оптимальной аэродинамики рабочего колеса.
Низкие эксплуатационные затраты при регулярном техническом обслуживании.
Высокое качество используемых материалов обеспечивает устойчивость к коррозии и износу.
Возможность выбора диаметра колеса и материала корпуса повышает адаптивность вентилятора к условиям работы.

ЦЕНА И КУПИТЬ ВР-88-75-6,3

Цена вентилятора ВР-88-75-6,3 зависит от выбранного материала изготовления, исполнения (ОН, ВЗ, ВЗпч), диаметра рабочего колеса и дополнительных опций по монтажу. Увеличение диаметра колеса или использование нержавеющей стали повышает стоимость.

Приобретение напрямую у производителя «Укрвентсистемы» обеспечивает гарантию соответствия стандартам, комплектность поставки, возможность подбора модификации по конкретным параметрам производительности и давления. Компания предлагает поставку вентиляторов с различными диаметрами рабочего колеса, выбором материала корпуса и типом двигателя для удовлетворения требований заказчика.

Вентиляторы радиальные низкого давления ВР-88-75-6,3 производства «Укрвентсистемы» представляют собой универсальное техническое решение для перемещения газовоздушных смесей с минимальной пылевой нагрузкой. Их конструктивные особенности, варианты исполнения и высокое качество материалов обеспечивают надёжную работу в промышленных и бытовых системах вентиляции и кондиционирования. Возможность регулировки угла поворота улитки и диаметра рабочего колеса позволяет адаптировать вентилятор под конкретные условия эксплуатации, а разнообразие модификаций обеспечивает точное соответствие требованиям заказчика.
