ЦИКЛОН ЦН-11/МЧ-400 УНИВЕРСАЛЬНЫЙ

Циклоны универсальные ЦН-11/МЧ-400, производимые предприятием Укрвентсистемы, представляют собой аппараты для сухой очистки газов от невзрывоопасной пыли, основанные на принципе инерционного разделения фаз. Конструкция применяется в промышленности как элемент газоочистных систем, работающих в условиях высокопыльных воздушных и дымовых потоков.

Оборудование данного типа находит применение в котельных установках, технологических узлах сушки и обжига, пневмотранспортных линиях, в установках перемещения и переработки зернистых и порошкообразных веществ. Циклоны ЦН-11/МЧ-400 применяются в металлургии, химической, нефтеперерабатывающей и строительной промышленности, а также на машиностроительных и энергетических объектах.

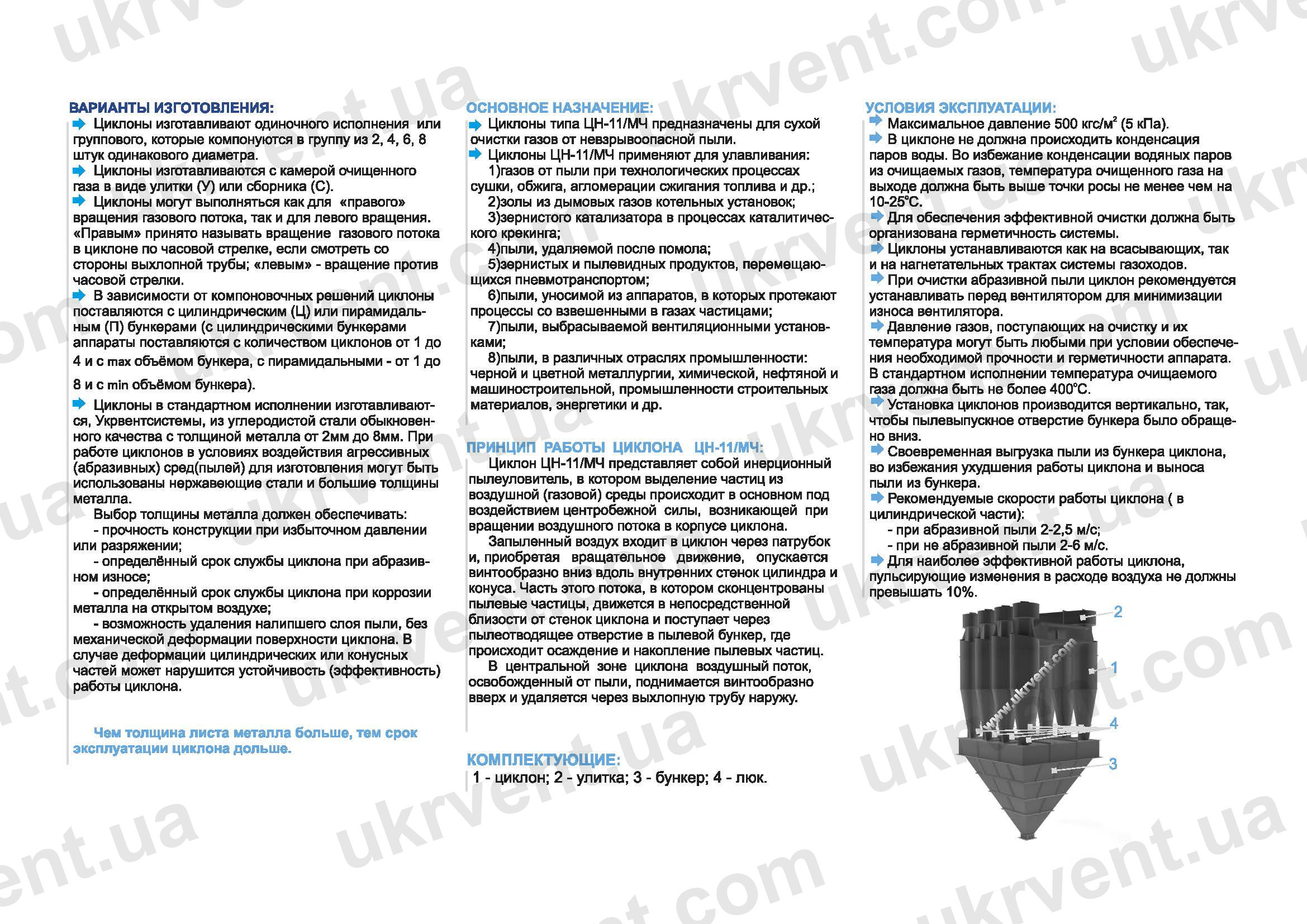

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦН-11/МЧ-400

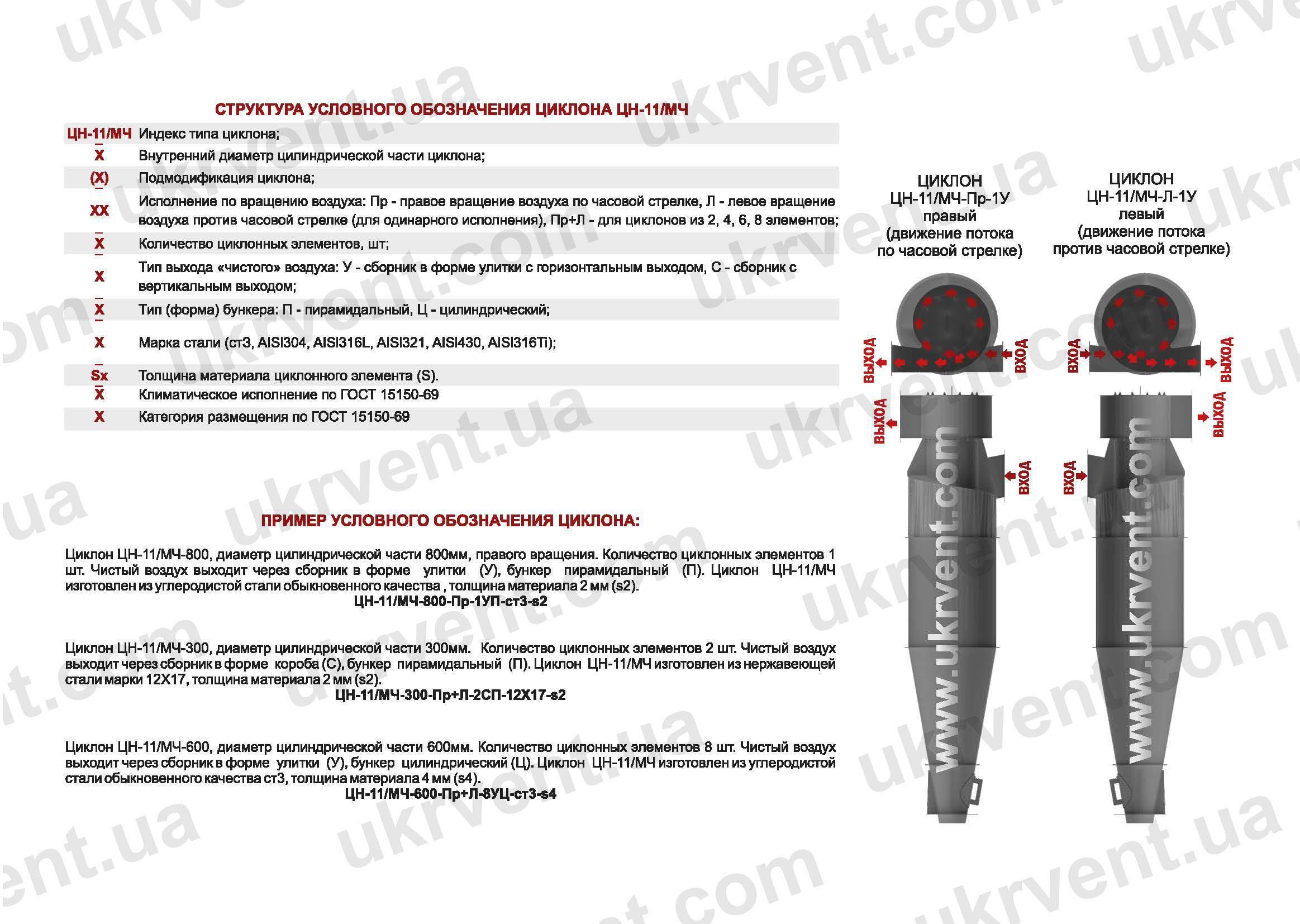

Циклон ЦН-11/МЧ-400 изготавливается в одиночном исполнении. Возможна ориентация как на правое, так и на левое вращение газового потока (определяется по направлению вращения по часовой стрелке или против неё — при наблюдении со стороны выхлопной трубы).

Материал изготовления в стандартном исполнении — углеродистая сталь обыкновенного качества. Толщина стенки — от 2 до 8 мм. По требованию заказчика, при необходимости эксплуатации в условиях высокой абразивности или агрессивных сред, возможна поставка циклона в исполнении из нержавеющих сталей: AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti.

Толщина металла подбирается с учётом:

• эксплуатационного давления;
• стойкости к абразивному и коррозионному износу;
• условий наружной установки;
• допустимых усилий при очистке внутренних поверхностей от налипшей пыли.

ПРИНЦИП ДЕЙСТВИЯ ОДИНОЧНОГО ЦИКЛОНА ЦН-11/МЧ-400

Очистка газового потока в циклоне ЦН-11/МЧ-400 осуществляется за счёт центробежных сил, возникающих при закручивании потока в цилиндрическом корпусе. Газ, поступающий через входной патрубок, приобретает винтовое движение, в результате которого твёрдые частицы прижимаются к внутренним стенкам корпуса и направляются вниз по конусной части в приёмный бункер. Освобождённый от пыли воздух выходит через выхлопную трубу.

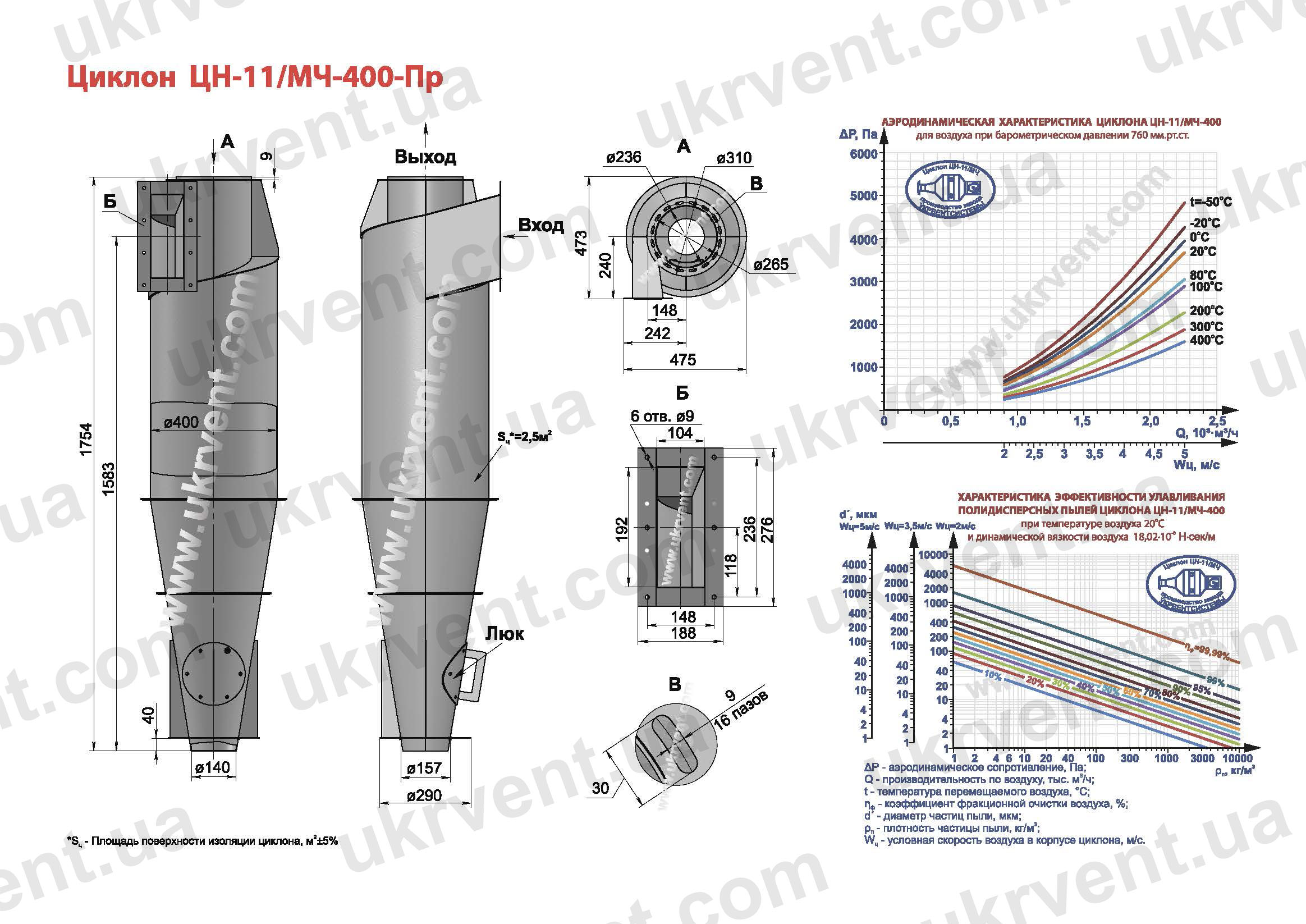

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-400

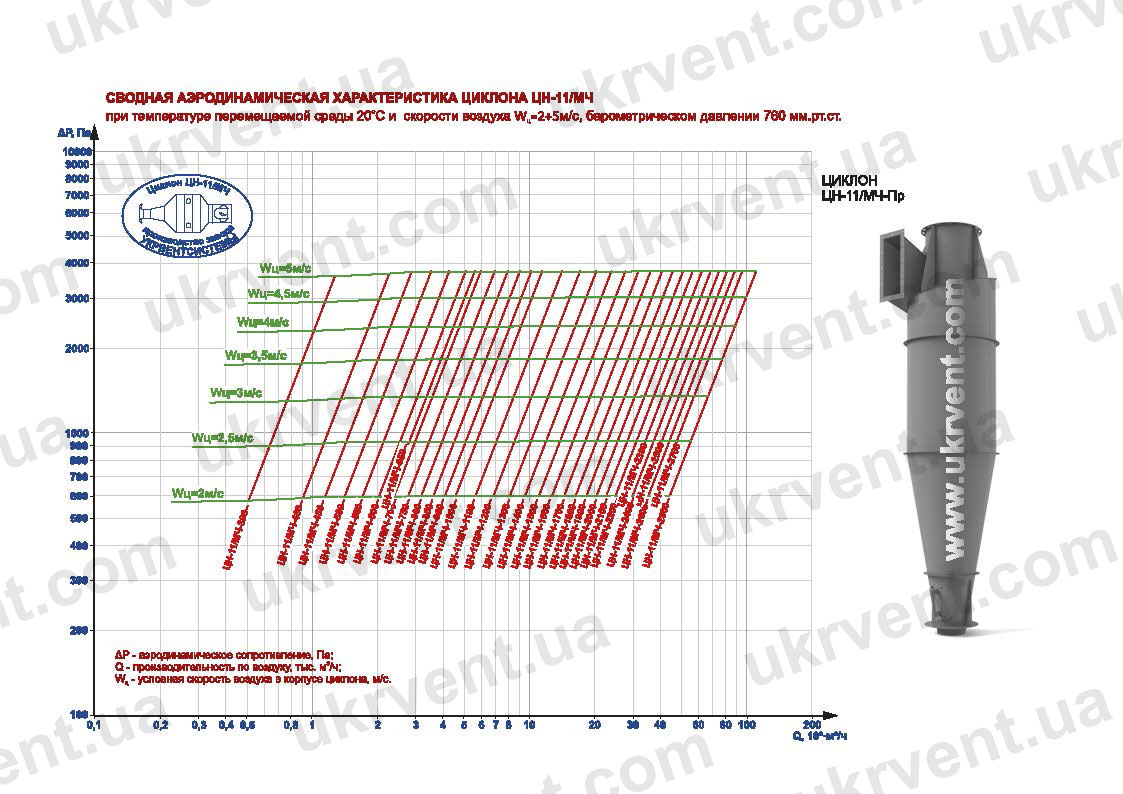

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с барометрическом давлении 760 мм.рт.ст.

ТЕХНИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Максимальное рабочее давление: 5 кПа (500 кгс/м²);
• Температура очищаемого газа: до 400 °C (в стандартном исполнении);
• Размещение: вертикальное, с направлением пылеотводящего отверстия вниз;
• Герметичность: обязательна по всей трассе газоходов, включая пылезатворы и фланцевые соединения;
• Расход воздуха: стабилизированный, без пульсаций выше 10%.

Рекомендуемая скорость газа в цилиндрической части:

• при абразивной пыли: 2–2,5 м/с;
• при не абразивной: 2–6 м/с.

Во избежание образования конденсата, температура газа на выходе из циклона должна превышать точку росы не менее чем на 10–25 °C. При наружной установке необходима теплоизоляция корпуса, обеспечивающая температуру наружной стенки не выше 45 °C.

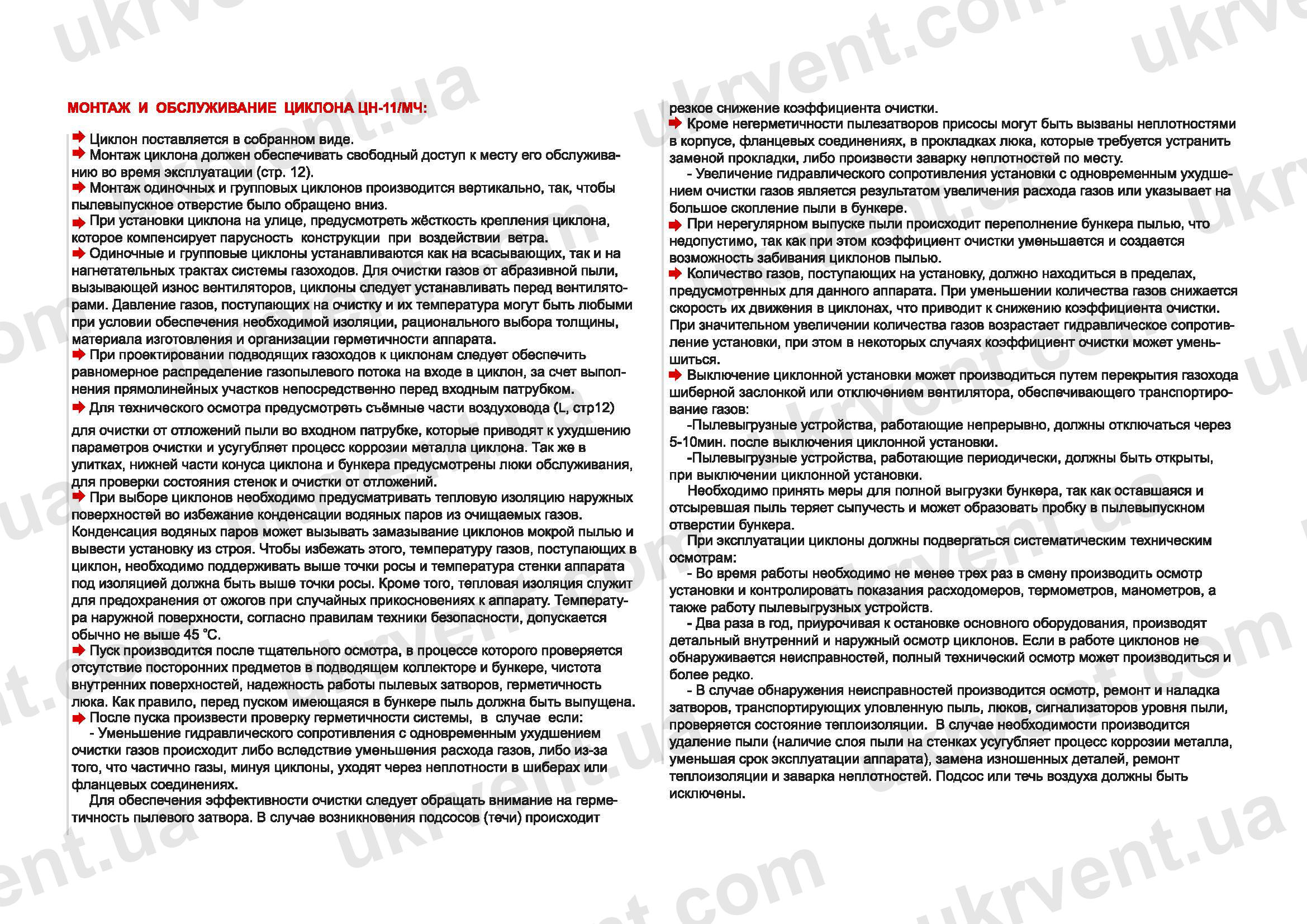

МОНТАЖ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

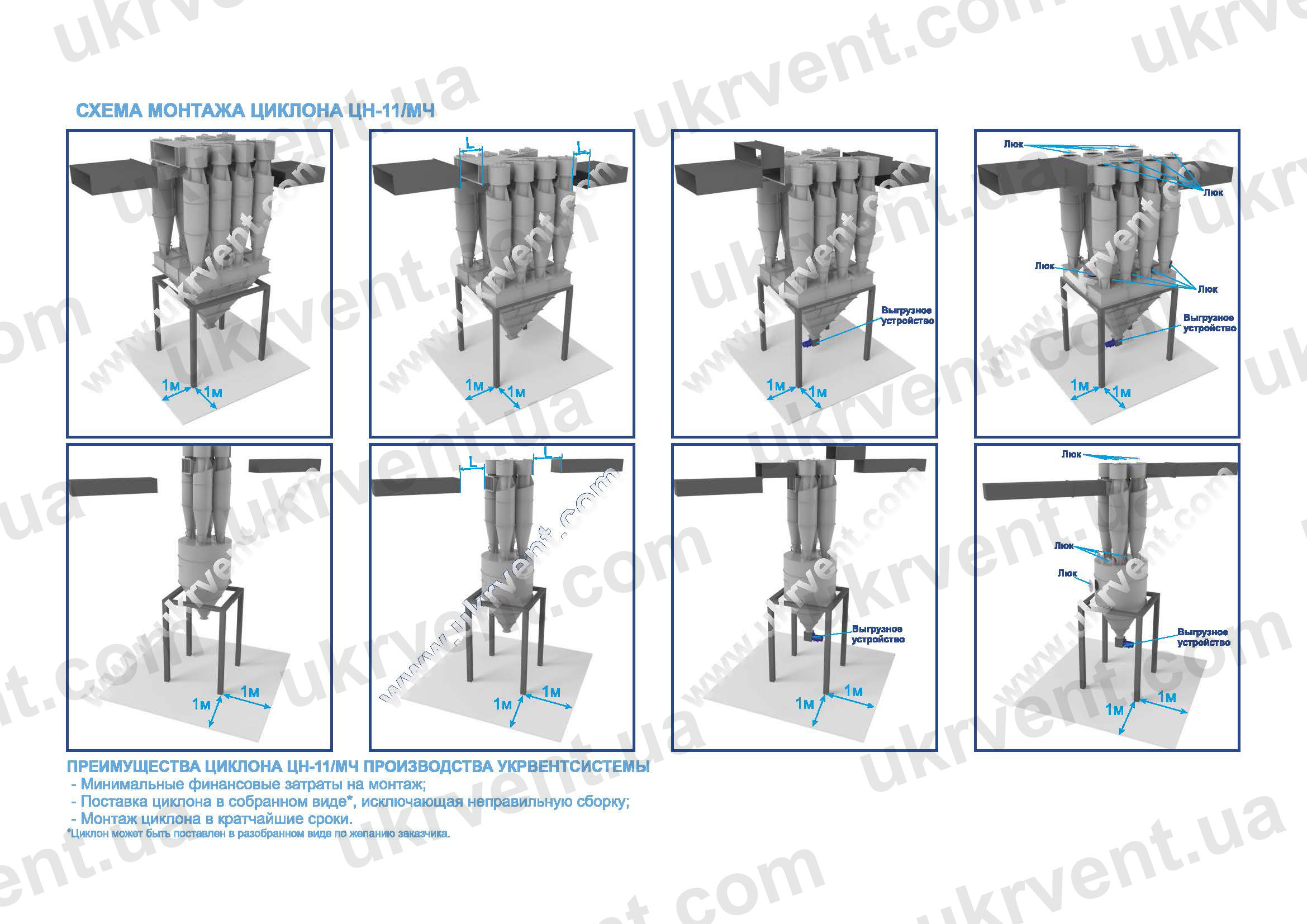

Циклон ЦН-11/МЧ-400 поставляется в собранном виде, что исключает ошибки при сборке и сокращает сроки ввода в эксплуатацию. Монтаж должен предусматривать доступ к люкам и обслуживаемым узлам. Установка на открытом воздухе требует прочного анкерного крепления.

Обязательные мероприятия в рамках эксплуатации:

• регулярный контроль показаний манометров, термометров и датчиков уровня пыли;
• ежедневная проверка герметичности пылезатворов и фланцевых соединений;
• плановый внутренний осмотр — не менее 2 раз в год;
• очистка патрубков, улиток, нижней части конуса и пылевого бункера;
• контроль состояния теплоизоляции.

При проектировании системы подводящих газоходов необходимо обеспечить прямолинейный участок перед входным патрубком, обеспечивающий равномерное распределение потока.

ОСОБЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

При очистке абразивных выбросов циклон ЦН-11/МЧ-400 должен устанавливаться перед вентилятором, что снижает износ рабочего колеса. Запрещается допускать накопление пыли в бункере — это ухудшает эффективность аппарата и может привести к закупорке.

Увеличение гидравлического сопротивления при одновременном снижении эффективности очистки указывает на необходимость технической диагностики:

• наличие скоплений пыли;
• нарушение герметичности;
• превышение проектного расхода газа.

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ

• Применение проверенных типоразмеров и отработанных конструктивных решений;
• Унифицированность по входным и выходным патрубкам;
• Возможность эксплуатации с агрессивными и абразивными газо-пылевыми средами;
• Снижение эксплуатационных затрат за счёт долговечности корпуса и простоты технического обслуживания.

ЦН-11/МЧ-400 Циклоны серийно выпускаются предприятием Укрвентсистемы и доступны к поставке по предварительному техническому согласованию. Комплект поставки, технические паспорта и схемы подключения прилагаются.

Универсальный циклон ЦН-11/МЧ-400 является промышленным решением, ориентированным на производственные площадки, где требуется стабильная и долговечная очистка газов от пыли без применения сменных фильтрующих элементов.
