АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНЫЕ 2АВГ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ В ПРОМЫШЛЕННОСТИ
Горизонтальные аппараты воздушного охлаждения 2АВГ производства «Укрвентсистемы» представляют собой специализированное оборудование для охлаждения и конденсации парообразных, газообразных и жидких сред. Они применяются в различных технологических процессах промышленных отраслей, включая нефтепереработку, нефтехимию, химию и металлургию. Аппараты 2АВГ отличаются высокой надёжностью, соответствием климатическим и сейсмическим требованиям, а также возможностью адаптации под конкретные условия эксплуатации.
ОСНОВНОЕ НАЗНАЧЕНИЕ 2АВГ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Основная функция аппаратов 2АВГ — снижение температуры технологических сред посредством теплообмена с атмосферным воздухом. Они предназначены для охлаждения паров, газов и жидкостей в промышленных процессах. Металлическая несущая конструкция обеспечивает установку аппаратов в районах с сейсмичностью до 7 баллов и ветровыми нагрузками по IV географическому району. Варианты исполнения аппаратов учитывают условия холодного климата (до −55 °С) и повышенную сейсмическую нагрузку (до 9 баллов, V географический район).
Аппараты 2АВГ могут оснащаться системами автоматизированного управления, вентиляторами с частотным преобразователем, жалюзи с ручным, пневматическим или электромеханическим приводом, а также вспомогательным оборудованием — увлажнителями, подогревателями, площадками обслуживания и инструментом для монтажа и демонтажа секций.
ПРИМЕНЕНИЕ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 2АВГ
- Нефтегазовая отрасль: аппараты используются для охлаждения газов и нефтепродуктов, включая конденсацию паров в технологических линиях.
- Химическая промышленность: 2АВГ применяются для охлаждения химических реагентов и конденсации технологических сред в производственных реакторах и аппаратах.
- Металлургическая отрасль: оборудование обеспечивает охлаждение минеральных и синтетических масел, используемых в технологических процессах.
Благодаря возможности выбора комплектации и исполнения аппаратов под конкретные условия эксплуатации, 2АВГ обеспечивают надёжность и долговечность работы в различных промышленных условиях.
ПРИНЦИП РАБОТЫ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ 2АВГ
Рабочая среда подается через штуцеры в трубное пространство аппарата. Одновременно воздух вентилятором, приводимым в действие электродвигателем, направляется на трубки, что обеспечивает теплообмен и снижение температуры продукта.
Конструктивно любой воздушный теплообменник может состоять из нескольких секций. Аппараты 2АВГ имеют горизонтальное расположение секций с неразъёмной конструкцией камер, что повышает надёжность и упрощает обслуживание. Количество секций определяется расчетом исходя из требуемой площади теплообмена и условий эксплуатации.
ЦЕНА И КУПИТЬ 2АВГ ГОРИЗОНТАЛЬНЫХ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Стоимость аппаратов 2АВГ зависит от нескольких факторов:
- климатического исполнения (У1, УХЛ1, С);
- сейсмического исполнения и ветровой нагрузки;
- комплектации: системы управления вентилятором, жалюзи с различными приводами, подогреватели, увлажнители;
- количества секций и общей площади теплообмена;
- наличия вспомогательного оборудования и инструментов для обслуживания.
Приобретение 2АВГ напрямую у производителя «Укрвентсистемы» позволяет получить аппараты с точной спецификацией, адаптированные под технологические условия предприятия, с гарантией соответствия конструктивным и нормативным требованиям.
Горизонтальные аппараты воздушного охлаждения 2АВГ обеспечивают эффективное охлаждение и конденсацию технологических сред в промышленных процессах. Универсальность исполнения, возможность адаптации под климатические и сейсмические условия, а также наличие автоматизированных систем управления делают их надежным решением для нефтегазовой, химической и металлургической отраслей. Выбор и покупка аппарата 2АВГ напрямую у производителя гарантирует соответствие оборудования конкретным требованиям предприятия и обеспечивает долгосрочную эксплуатацию.
ПРЕДЕЛЬНЫЕ ДОПУСКАЕМЫЕ ТЕМПЕРАТУРЫ ДЕТАЛЕЙ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ СРЕДЫ
Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в таблице.
| Климатическое исполнение по ГОСТ 15150 | Материальное исполнение по | Допускаемые температурные пределы. К(°С) |
| УХЛ1 (умеренное и холодное) | Б1. Б2. Б2.1. БЗ. Б3.1. Б4, Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| УХЛ1 (умеренное и холодное) | Б5.Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| У1 (умеренное) | Б1. Б2. Б2.1. Б3.1. Б4.1 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | БЗ, Б4 | От 233 (минус 40) до 573 (плюс 300) |
| У1 (умеренное) | Б5. Б5.1 | От 233 (минус 40) до 523 (плюс 250) |
| С (северное) | Б1. Б2, Б2.1, БЗ. Б3.1, Б4. Б4.1 | От 218 (минус 55) до 573 (плюс 300) |
| С (северное) | Б5.Б5.1 | От 218 (минус 55) до 523 (плюс 250) |
* Максимальная температура деталей, работающих под давлением 673К (400°С), только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром. ** Размеры уточняются при заказе
МОДИФИКАЦИИ АППАРАТОВ ГОРИЗОНТАЛЬНЫХ 2АВГ
| Параметры | 2 АВГ |
| Вязкость жидкой среды 10 * м2/с | до 0,5 |
| Поверхность теплообмена, м2 | 415-4710 |
| Давление условное, МПа | 0,6;1,6; 2,5;6,3 |
| Температурные пределы продукта, °С | -40 до +300 |
| Коэффициент оребрения | 9;20 |
| Количество секций в аппаратах, шт | 2 или 3 |
| Длина оребренных труб, м | 4;8 |
| Число рядов труб в секции | 4;6 |
| Число ходов по трубному пространству | |
| Количество вентиляторов в аппаратах, шт | 1;2 |
| Масса аппаратов, кг,не более | 7180-24890 |
* – число потоков; ** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°С; верхний – плюс 400°С; *** – Количество ходов по трубам: четырехрядных секций – 1; 2; 4 и шести рядных секций – 1; 2; 3; 6. **** Размеры уточняются при заказе
ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ ДЛЯ АППАРАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГОРИЗОНТАЛЬНОГО 2АВГ
Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов. Параметры электродвигателя: напряжение питания – 380В: частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты)- 1ExdllBT4 (устанавливается заказчиком). Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия-изготовителя электродвигателей; Значение параметра в скобках – допускаемое.
| Параметры | 2АВГ |
| Диаметр колеса, м | 2,8 |
| Количество лопастей, шт | 8 |
| Потребляемая мощность электродвигателей, кВт | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т1 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т2 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов Т3 | |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В1Т | 22 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов В2Т | 30 |
| Потребляемая мощность электродвигателей, кВт, для типов приводов ВЗТ | 37 |
| Частота вращения вала об/мин при потребляемой мощности 22кВт; 30кВт; 37кВт | 428 |
| Частота вращения вала об/мин при потребляемой мощности 37кВт; 55кВт; 75кВт | |
| Масса колеса вентилятора, кг, не более | 220 |
* Размеры уточняются при заказе
ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИЙ ПО ДАВЛЕНИЮ В ЗАВИСИМОСТИ ОТ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ И РАБОЧЕЙ ТЕМПЕРАТУРЫ
| Давление условное, Мпа | Материальное исполнение секций | |||||||||||||
| Б1;Б2;Б2,1 | Б3;Б3,1;Б4;Б4,1 | Б5;Б1 | ||||||||||||
| Температура деталей, работающих под давлением, оС, не более | ||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | 300 | 100 | 150 | 200 | 250 | |
| Давление рабочее наибольшее, МПа | ||||||||||||||
| 0,6 | 0,6 | 0,57 | 0,56 | 0,54 | 0,5 | 0,6 | 0,58 | 0,56 | 0,54 | 0,52 | 0,6 | 0,57 | 0,56 | 0,54 |
| 1,6 | 1,6 | 1,51 | 1,5 | 1,44 | 1,33 | 1,6 | 1,54 | 1,49 | 1,44 | 1,38 | 1,6 | 1,51 | 1,5 | 1,44 |
| 2,5 | 2,5 | 2,36 | 2,33 | 2,25 | 2,08 | 2,5 | 2,4 | 2,32 | 2,25 | 2,15 | 2,5 | 2,36 | 2,33 | 2,25 |
| 4 | 4 | 3,78 | 3,74 | 3,6 | 3,34 | 4 | 3,84 | 3,72 | 3,6 | 3,44 | 4 | 3,78 | 3,74 | 3,6 |
| 6,3 | 6,3 | 6,05 | 6 | 5,76 | 5,33 | 6,3 | 6,15 | 5,95 | 5,7 | 5,5 | 6,3 | 6,05 | 6 | 5,76 |
ПОВЕРХНОСТЬ ТЕПЛООБМЕНА И КОЛИЧЕСТВО ОРЕБРЕННЫХ ТРУБ АППАРАТОВ 2АВГ
Предельное отклонение площади поверхности теплообмена от номинальной -5%
| Материальное исполнение секций | Кол-во рядов труб | Коэффициент оребрения | Кол-во труб | Поверхность теплообмена, м2 | ||||
| В секции | В аппарате | Длина оребренных труб 4м | Длина оребренных труб 8м | |||||
| секции | аппарата | секции | аппарата | |||||
| Б1 Б2 Б2.1 БЗ Б3.1 Б4 Б5.1 | 4 | 9 | 134 | 268 | 415 | 830 | 840 | 1 680 |
| 4 | 14,6- | |||||||
| 4 | 20 | 122 | 244 | 775 | 1 550 | 1 570 | 3 140 | |
| 6 | 9 | 201 | 402 | 620 | 1 240 | 1 260 | 2 520 | |
| 6 | 14,6 | |||||||
| 6 | 20 | 183 | 366 | 1 160 | 2 320 | 2 355 | 4 710 | |
| 8 | 9 | – | – | |||||
| 8 | 14,6- | |||||||
| 8 | 20 | |||||||
| Б5 | 4 | 9 | 83 | 249 | 255 | 765 | 520 | 1 560 |
| 4 | 20 | 75 | 225 | 475 | 1 425 | 965 | 2 895 | |
| 6 | 9 | 124 | 372 | 385 | 1 155 | 755 | 2 325 | |
| 6 | 20 | 112 | 336 | 710 | 2 130 | 1 440 | 4 320 | |
* Размеры уточняются при заказе
ПОВЕРХНОСТЬ ТЕПЛООБМЕНА И КОЛИЧЕСТВО ОРЕБРЕННЫХ ТРУБ АППАРАТОВ 2АВГ
Предельное отклонение площади поверхности теплообмена от номинальной -5%.
| Кол-во рядов труб | Кол-во труб | Поверхность теплообмена, м2 | ||||||||
| В секции | в аппарате | Длина оребренных труб 4м | Длина оребренных труб 8м | |||||||
| наружная | внутренняя | наружная | внутренняя | |||||||
| секции | аппарата | секции | аппарата | секции | аппарата | секции | аппарата | |||
| 4 | 74 | 222 | 297 | 890 | 31 | 93 | 602 | 1805 | 62 | 187 |
| 6 | 111 | 333 | 443 | 1330 | 46 | 138 | 900 | 2700 | 93 | 280 |
| 8 | 148 | 444 | 587 | 1760 | 61 | 183 | 1196 | 3590 | 124 | 372 |
*Размеры уточняются при заказе
МАССЫ АППАРАТОВ 2АВГ, КГ, НЕ БОЛЕЕ
В таблице указаны массы аппаратов с металлической несущей конструкцией, без приводов вентиляторов и дополнительных сборочных единиц (жалюзи, увлажнителей воздуха, подогревателей воздуха).
| Кол-во рядов труб | Давление условное МПа (кгс/см2) | Длина оребренных труб 4 м | Длина оребренных труб 8 м | |||||
| Коэффициент оребрения | Коэффициент оребрения | |||||||
| 9 | 14,6 | 20 | 9 | 14,6 | 20 | |||
| Б1; Б2;2.1; БЗ;БЗ.1; Б4; Б4.1; Б5.1 | 4 | 0,6(6) | 6950 | 6850 | 8650 | 11650 | ||
| 4 | 1,6(16) | 6950 | 6850 | 8650 | 11650 | |||
| 4 | 2.5(25) | 6950 | 6850 | 8650 | 11650 | |||
| 4 | 4,0(40) | 7100 | 6950 | 12100 | 11750 | |||
| 4 | 6,3(63) | 7350 | 7150 | 12350 | 12000 | |||
| 6 | 0,6(6) | 8650 | 9050 | 15600 | 15450 | |||
| 6 | 1,6(16) | 8650 | 9050 | 15600 | 15450 | |||
| 6 | 2,5(25) | 8650 | 9050 | 5600 | 15450 | |||
| 6 | 4,0(40) | 12100 | 9100 | 6050 | 15550 | |||
| 8 | 6,3(63) | 12350 | 9600 | 16300 | 15700 | |||
| 8 | 0,6(6) | 15600 | ||||||
| 8 | 1,6(16) | 15600 | ||||||
| 8 | 2,5(25) | 15600 | ||||||
| 8 | 4,0(40) | 16050 | ||||||
| 8 | 6,3(63) | 16300 | ||||||
| Б5 | 4 | 0,6 (6) | 8150 | 8050 | 12950 | – | 12650 | |
| 4 | 1,6(16) | 8150 | 8050 | 12950 | – | 12650 | ||
| 4 | 2,5(25) | 8150 | 8050 | 12950 | – | 12650 | ||
| 4 | 4,0(40) | 7900 | 7800 | 12700 | – | 12300 | ||
| 4 | 6,3(63) | 8250 | 8150 | 13050 | – | 12700 | ||
| 6 | 0,6 (6) | 10200 | 10150 | 16400 | – | 16000 | ||
| 6 | 1,6(16) | 10200 | 10150 | 16400 | – | 16000 | ||
| 6 | 2,5(25) | 10200 | 10150 | 16400 | – | 16000 | ||
| 6 | 4,0(40) | 10400 | 10350 | 16650 | – | 16250 | ||
| 6 | 6,3(63) | 10950 | – | 10850 | 17200 | – | 16850 | |
* Размеры уточняются при заказе

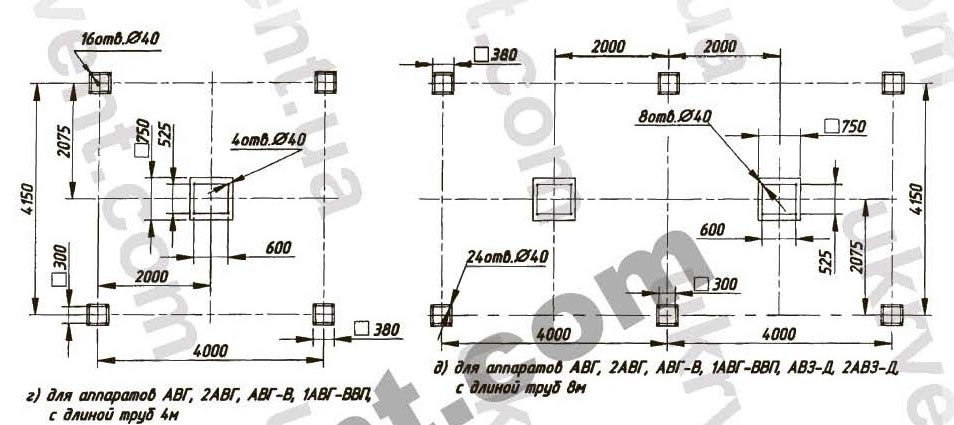

ДИАМЕТРЫ ШТУЦЕРОВ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ 2АВГ, МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ Б5
| Число ходов труб | Число ходов по трубам | Диаметр условный Ду, мм | Длина труб, м | |||
| 4 | 8 | |||||
| Н1 | Н2 | Н1 | Н2 | |||
| 4 | 1 | 150 | 3325 | 3255 | 3355 | 3255 |
| 4 | 2 | 80 | 3325 | 3225 | 3325 | 3225 |
| 4 | 4 | 50 | 3340 | 3210 | 3430 | 3210 |
| 6 | 1 | 200 | 3400 | 3280 | 3430 | 3280 |
| 6 | 2 | 100 | 3420 | 3230 | 3320 | 3230 |
| 6 | 3 | 80 | 3460 | 3220 | 3490 | 3220 |
| 6 | 4 | 50 | 3445 | 3205 | 3445 | 3205 |
* Размеры уточняются при заказе
ДИАМЕТРЫ ШТУЦЕРОВ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ 2АВГ. МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ Б1, Б2.1, Б2, Б3, Б3.1, Б4, Б4.1, Б5.1
| Коэффициент оребрения, ϕ | Число ходов труб | Число ходов по трубам | Диаметр условный Ду, мм | Количество Штуцеров в секции | Давление условное, МПа | ||||||||
| 0,6; 1,6 | 2,5 | 4 | 6,3 | ||||||||||
| Вход | Выход | Н1 | Н2 | Н1 | Н2 | Н1 | Н2 | Н1 | Н2 | ||||
| 9 | 4 | 1 | 150 | 3 | 3 | 3530 | 3150 | 3540 | 3140 | 3560 | 3140 | 3595 | 3105 |
| 9 | 4 | 2 | 125 | 2 | 2 | 3540 | 3160 | 3545 | 3150 | 3560 | 3150 | 3590 | 3120 |
| 9 | 4 | 4 | 100 | 2 | 2 | 3530 | 3165 | 3545 | 3150 | 3560 | 3150 | 3570 | 3140 |
| 9 | 6 | 1 | 150 | 3 | 3 | 3650 | 3150 | 3660 | 3140 | 3680 | 3140 | 3715 | 3105 |
| 9 | 6 | 2 | 150 | 2 | 2 | 3650 | 3160 | 3660 | 3150 | 3675 | 3145 | 3715 | 3110 |
| 9 | 6 | 3 | 125 | 2 | 2 | 3650 | 3150 | 3655 | 3145 | 3675 | 3145 | 3705 | 3115 |
| 9 | 6 | 6 | 100 | 2 | 2 | 3645 | 3165 | 3660 | 3150 | 3675 | 3150 | 3690 | 3140 |
| 20 | 4 | 1 | 150 | 3 | 3 | 3540 | 3155 | 3555 | 3140 | 3575 | 3140 | 3610 | 3105 |
| 20 | 4 | 2 | 125 | 2 | 2 | 3540 | 3160 | 3550 | 3150 | 3565 | 3150 | 3595 | 3120 |
| 20 | 4 | 4 | 80 | 2 | 2 | 3535 | 3165 | 3540 | 3160 | 3555 | 3160 | 3570 | 3140 |
| 20 | 6 | 1 | 150 | 3 | 3 | 3670 | 3150 | 3680 | 3140 | 3705 | 3140 | 3740 | 3105 |
| 20 | 6 | 2 | 150 | 2 | 2 | 3660 | 3160 | 3670 | 3150 | 3690 | 3145 | 3725 | 3110 |
| 20 | 6 | 3 | 125 | 2 | 2 | 3670 | 3150 | 3675 | 3145 | 3700 | 3145 | 3730 | 3115 |
| 20 | 6 | 6 | 80 | 2 | 2 | 3655 | 3165 | 3660 | 3160 | 3675 | 3160 | 3690 | 3140 |
* Размеры уточняются при заказе
