ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР 88-75 №4: Технические характеристики и области применения

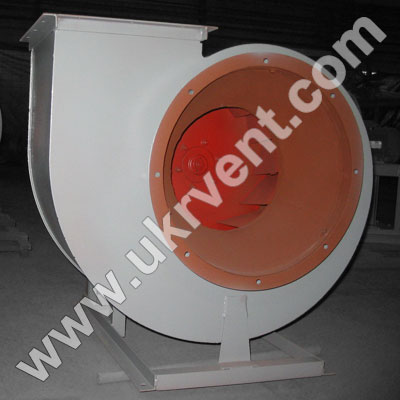

Вентилятор низкого давления ВР 88-75
Вентиляторы радиальные низкого давления ВР 88-75 №4 производства «Укрвентсистемы» представляют собой специализированное оборудование для перемещения газовоздушных смесей. Конструкция рассчитана на эксплуатацию в промышленных и коммерческих системах вентиляции, кондиционирования и воздушного отопления. Статья раскрывает технические особенности, условия применения, варианты изготовления и стоимость вентиляторов ВР 88-75 №4, что позволяет проектировщикам и инженерам правильно выбирать оборудование под конкретные задачи.
ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР 88-75 №4
Вентиляторы ВР 88-75 №4 предназначены для перемещения газовоздушных смесей с содержанием пыли и твёрдых частиц не более 0,1 г/м³. Основные области применения включают:
- Системы кондиционирования воздуха в промышленных и коммерческих зданиях.
- Системы вентиляции производственных и агропромышленных помещений.
- Системы воздушного отопления и поддержания микроклимата.
- Санитарно-производственные установки на предприятиях.
Вентиляторы ВР 88-75 №4 устанавливаются на элеваторах, в цехах, магазинах, офисных и жилых зданиях, а также в ресторанах и других объектах общественного питания. Одностороннее всасывание и спиральный поворотный корпус позволяют эффективно подводить воздуховоды и минимизировать потери давления.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР 88-75 №4
Вентиляторы ВР 88-75 №4 оснащены рабочим колесом с 12 назад загнутыми лопатками, обеспечивающими оптимальное сочетание производительности и давления. Направление вращения вентилятора определяется со стороны всасывания: правое — по часовой стрелке, левое — против часовой. Возможность изменения угла поворота улитки упрощает монтаж и подводку воздуховодов.
Рабочие условия включают:
- Перемещение газовоздушных смесей с твёрдыми частицами не более 0,1 г/м³.
- Эксплуатацию при температуре окружающей среды в пределах норм, указанных для используемых материалов.
- Возможность применения в агрессивной среде при использовании нержавеющих сталей.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР 88-75 №4
Вентиляторы ВР 88-75 №4 изготавливаются из углеродистой стали Ст3 или нержавеющих сталей: AISl304, AISl316L, AISl321, AISl430, AISl316Ti. Выбор материала зависит от условий эксплуатации:
- Углеродистая сталь — стандартное исполнение для общепромышленных условий.
- Нержавеющая сталь — применяется при повышенной агрессивности среды.
Исполнения вентилятора:
- Исполнение 1 — одностороннее всасывание, рабочее колесо закреплено на валу двигателя.
Диаметр рабочего колеса может варьироваться с коэффициентом: 0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн согласно ДСТУ2549-94, что позволяет корректировать давление и производительность. ВР 88-75 №4 изготавливаются в исполнениях ОН, ВЗ и ВЗпч:
- ОН — общепромышленное исполнение с обычным двигателем.
- ВЗ — взрывозащищённое, из разнородных металлов с взрывозащищённым двигателем.
- ВЗпч — взрывозащищённая проточная часть с общепромышленным двигателем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №4 ОБЩЕГО НАЗНАЧЕНИЯ
| Обозначение-вентилятора | Исполнение | D/DH | Тип электро двигателя | Nдв, кВт | nдв, об/мин | nрк, об/мин | Производительность ηmax, 103м3/час | Производительность в рабочей зоне, 103м3/час | Полное давление ηmax, Па | Полное давление в рабочей зоне, Па | Масса вентилятора, кг | Тип виброизоляторов | Количество виброизоляторов |
| ВР-88-75-4 | 1 | 0,9 | АИРМ, АИР | 0,18 | 1000 | 885 | 1,46 | 1,09-2,20 | 120 | 141-53 | 46,1 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 0,9 | АИР | 0,55 | 1500 | 1365 | 2,31 | 1,72-3,44 | 293 | 346-130 | 48,8 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 0,9 | АИР, АД | 3 | 3000 | 2865 | 4,87 | 3,63-7,30 | 1283 | 1517-572 | 67,6 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 0,95 | АИРМ, АИР | 0,18 | 1000 | 885 | 1,63 | 1,01-2,40 | 158 | 173-72 | 46,1 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 0,95 | АИР | 0,55 | 1500 | 1365 | 2,5 | 1,56-3,70 | 373 | 407-171 | 48,8 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 0,95 | АИРМ, АИР, 4АМА | 4 | 3000 | 2880 | 5,28 | 3,28-7,80 | 1643 | 1794-752 | 67,5 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1 | АИРМ, АИР | 0,18 | 1000 | 885 | 1,83 | 1,01-2,43 | 161 | 197-87 | 46,1 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1 | АИР | 0,55 | 1500 | 1365 | 2,81 | 1,55-3,72 | 376 | 461-203 | 48,8 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1 | АИРМ, АИР, 4АМА | 4 | 3000 | 2880 | 5,9 | 3,26-7,82 | 1630 | 1999-882 | 67,5 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1,05 | АИР | 0,25 | 1000 | 860 | 1,8 | 1,12-2,64 | 207 | 224-121 | 47 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1,05 | АИР, АД | 1,1 | 1500 | 1420 | 2,93 | 1,82-4,10 | 550 | 596-293 | 52,4 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1,05 | АД, АИРУ, АК, 5АМ | 7,5 | 3000 | 2900 | 6,06 | 3,78-8,90 | 2367 | 2564-1384 | 88,5 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1,1 | АИР | 0,37 | 1000 | 910 | 1,85 | 1,12-2,95 | 268 | 294-132 | 48,6 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1,1 | АИР, АД | 1,1 | 1500 | 1420 | 2,95 | 1,79-4,70 | 672 | 737-331 | 52,4 | ДО39 | 4 |
| ВР-88-75-4 | 1 | 1,1 | 5АМУ, АИРМ, АД | 11 | 3000 | 2930 | 6,15 | 3,73-9,75 | 2842 | 3116-1390 | 117 | ДО40 | 4 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 88-75 №4 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 88-75 №4 | 885 | 77 | 64 | 67 | 75 | 68 | 66 | 64 | 56 | 47 |
| ВР 88-75 №4 | 1365 | 84 | 71 | 74 | 82 | 75 | 73 | 71 | 63 | 54 |
| ВР 88-75 №4 | 2880 | 100 | 87 | 90 | 98 | 91 | 89 | 87 | 79 | 71 |
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР 88-75 №4
- Надёжная конструкция, обеспечивающая длительный срок службы.
- Увеличенная производительность при низком давлении.
- Минимальные эксплуатационные затраты благодаря прочным материалам.
- Возможность выбора исполнения и материала под конкретные условия работы.
- Простота монтажа и регулировки угла улитки.
ЦЕНА И КУПИТЬ ВР 88-75 №4
Стоимость вентиляторов ВР 88-75 №4 формируется с учётом материала корпуса, исполнения, диаметра рабочего колеса и типа двигателя. Цена также зависит от категории защиты: взрывозащищённое или общепромышленное исполнение.
Компания «Укрвентсистемы» предоставляет возможность приобретения вентиляторов:
- В стандартном и нержавеющем исполнении.
- С различными вариантами рабочего колеса и коэффициентами диаметра.
- С монтажными комплектами и узлами передачи крутящего момента.
Заказ у производителя обеспечивает соблюдение технических характеристик, возможность выбора исполнения и материалов, а также гарантию соответствия нормам ДСТУ.
Вентиляторы радиальные низкого давления ВР 88-75 №4 производства «Укрвентсистемы» представляют собой надёжное и универсальное решение для систем вентиляции, кондиционирования и воздушного отопления. Правильный выбор исполнения, материала и диаметра рабочего колеса позволяет адаптировать вентилятор под конкретные условия эксплуатации, обеспечивая высокую производительность при минимальных затратах на обслуживание.
