МАСЛООХЛАДИТЕЛИ СЕРИИ Ц-200/1500-6: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ ДЛЯ ТРАНСФОРМАТОРОВ

Каталог

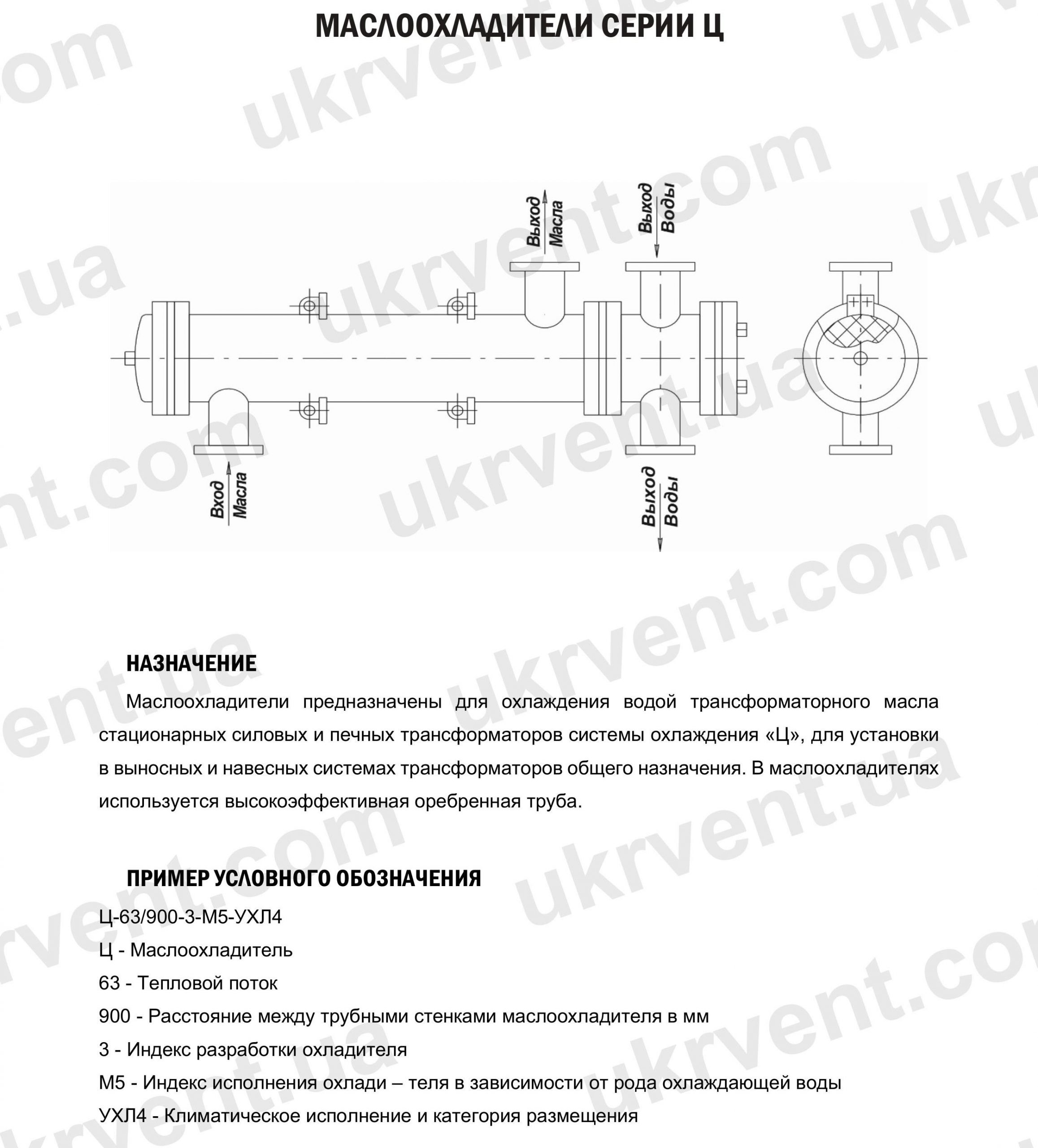

Маслоохладители серии Ц-200/1500-6 производства «Укрвентсистемы» представляют собой специализированные устройства для охлаждения трансформаторного масла. Эти оборудование обеспечивает эффективный теплообмен и поддержание оптимальной температуры в стационарных силовых и печных трансформаторах. Конструкция маслоохладителей позволяет устанавливать их как в выносных, так и в навесных системах трансформаторов общего назначения, что делает их универсальными для различных промышленных объектов.

ОСНОВНОЕ НАЗНАЧЕНИЕ МАСЛООХЛАДИТЕЛЕЙ Ц-200/1500-6

Маслоохладители Ц-200/1500-6 предназначены для охлаждения трансформаторного масла водой в стационарных силовых и печных трансформаторах. Вертикальная конструкция обеспечивает оптимальное распределение потока масла и воды. Основная особенность серии — высокоэффективная оребренная труба, которая увеличивает поверхность теплообмена и повышает эффективность отвода тепла.

Система Ц-200/1500-6 характеризуется принудительной циркуляцией масла и воды. Масло прокачивается через охладитель насосами, вода подается под давлением, что обеспечивает стабильный температурный режим трансформатора даже при высоких нагрузках.

ПРИМЕНЕНИЕ МАСЛООХЛАДИТЕЛЕЙ Ц-200/1500-6

Маслоохладители серии Ц-200/1500-6 применяются в энергетической отрасли для охлаждения:

стационарных силовых масляных трансформаторов;
печных трансформаторов;
трансформаторов общего назначения.

Они устанавливаются в системах охлаждения с принудительной циркуляцией масла и воды, обеспечивая надежную работу оборудования при любых климатических условиях. Особенно востребованы такие маслоохладители на гидроэлектростанциях и в промышленных цехах с электропечным оборудованием, где требуется высокая интенсивность теплоотвода.

ПРЕИМУЩЕСТВА КОЖУХОТРУБНЫХ МАСЛООХЛАДИТЕЛЕЙ СЕРИИ Ц-200/1500-6

Кожухотрубная конструкция маслоохладителей обеспечивает:

увеличение теплоотдачи за счёт оребрения труб;
устойчивость к коррозии и механическим воздействиям;
возможность эксплуатации в системах с различной конфигурацией установки (навесные и выносные варианты);
стабильную работу при высоких нагрузках и температурах.

Принудительная циркуляция масла и воды повышает эффективность охлаждения по сравнению с естественным теплообменом, снижает риск перегрева трансформатора и продлевает срок службы оборудования.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Ц-63/900-3-М5-УХЛ4

Ц – Маслоохладитель
63 – Тепловой поток
900 – Расстояние между трубными стенками маслоохладителя в мм
3 – Индекс разработки охладителя
М5 – Индекс исполнения охлади – теля в зависимости от рода охлаждающей воды
УХЛ4 – Климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАСЛООХЛАДИТЕЛЯ Ц-200/1500-6

	Тепловой поток, кВт, не менее	Расход масла, м³/ч	Расход воды, м³/с	Температура охлаждающей воды, С^о	Превышение температуры масла над температурой воды на входе, С^о	Гидродинамическое сопротивление масла, кПа(кгс/см²)	Гидродинамическое сопротивление воды, кПа(кгс/см²)	Рабочее давление масла, МПа (кгс/см²)	Рабочее давление воды, МПа (кгс/см²)	Масса, кг, не более
Ц-200/1500-6-Н-УХЛ4	200	60	20	25	40	80(0,80)	1,2(0,12)	0,4(4,0)	0,3(3,0)	190
Ц-200/1500-6-М5-УХЛ4	200	60	20	25	40	80(0,80)	1,2(0,12)	0,4(4,0)	0,3(3,0)	190
Ц-200/1500-6-Н-УХЛ4эксп.	200	60	20	25	40	80(0,80)	1,2(0,12)	0,4(4,0)	0,3(3,0)	190
Ц-200/1500-6-М5-УХЛ4эксп.	200	60	20	25	40	80(0,80)	1,2(0,12)	0,4(4,0)	0,3(3,0)	190
Ц-200/1500-6-Н-Т4	200	60	20	40	40	80(0,80)	1,2(0,12)	0,4(4,0)	0,3(3,0)	190
Ц-200/1500-6-М5-Т4	200	60	20	40	40	80(0,80)	1,2(0,12)	0,4(4,0)	0,3(3,0)	190

Ц-200/1500-6: ЕНА И КУПИТЬ МАСЛООХЛАДИТЕЛИ Ц-200/1500-6

Цена на маслоохладители Ц-200/1500-6 зависит от нескольких факторов:

конфигурация и количество оребренных труб;
материал изготовления и покрытия;
комплектация системы циркуляции и насосного оборудования;
условия транспортировки и монтажа.

Приобретение оборудования напрямую у производителя «Укрвентсистемы» позволяет получить гарантию качества, техническую поддержку и комплектующие для установки и обслуживания. Производитель предоставляет возможность заказа маслоохладителей под индивидуальные требования, учитывая специфические параметры трансформаторной системы и потребности клиента.

Маслоохладители серии Ц-200/1500-6 — надежное решение для охлаждения трансформаторного масла в стационарных силовых и печных трансформаторах. Высокая эффективность теплообмена, прочная конструкция и возможность эксплуатации в различных системах делают их оптимальным выбором для промышленных и энергетических объектов. Покупка у производителя «Укрвентсистемы» обеспечивает техническую поддержку и адаптацию оборудования под конкретные условия эксплуатации.
