ЦИКЛОН Ц НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ДЕРЕВООБРАБАТЫВАЮЩИХ ПРЕДПРИЯТИЙ: ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ, РАЗМЕРЫ

Циклон Ц НЖ из нержавеющей стали для деревообрабатывающих предприятий — это промышленное оборудование центробежного типа, разработанное для эффективной сухой очистки газовоздушной среды от древесных отходов: сухих стружек, пыли, щепы и опилок. Изготавливается предприятием Укрвентсистемы по проекту Гипродревпрома, с учетом требований деревообрабатывающих производств, эксплуатирующих высоконагруженные системы пневмотранспорта и аспирации.

Данный циклон, именуемый также как Ц НЖ из нержавеющей стали циклон для стружки, соответствует отраслевым техническим условиям и представляет собой надежное и высокоэффективное решение для предприятий, ориентированных на долговечность и устойчивость оборудования к износу.

ОСНОВНОЕ НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Циклон Ц НЖ из нержавеющей стали Гипродревпрома предназначен для следующих технологических задач:

очистка от сухих древесных отходов (стружка, опилки, пыль) в цехах деревообработки;
сепарация твёрдых фракций в системах пневмотранспорта;
предварительная очистка в аспирационных системах сушильных установок;
улавливание сыпучих органических и неорганических частиц в технологических линиях.

Ключевым достоинством конструкции является устойчивость к агрессивной и абразивной пыли. Благодаря использованию нержавеющих сталей (AISI 304, AISI 316L, AISI 321, AISI 430 и AISI 316Ti), циклон гипродрев Ц НЖ из нержавеющей стали демонстрирует увеличенный срок службы в сравнении с аналогами из углеродистой стали.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Циклон состоит из следующих элементов:

Корпус с цилиндрической и конической частями;
Крышка с входным патрубком;
Сепаратор циклонного типа с системой жалюзийной очистки;
Выходной патрубок с осевым зонтоподобным диффузором.

Газовоздушная смесь с древесными частицами поступает тангенциально во входной патрубок. Под действием центробежной силы крупные фракции отбрасываются к стенкам корпуса и, теряя кинетическую энергию, опускаются в бункер. Дополнительная тонкая очистка осуществляется в верхнем сепараторе, где поток стабилизируется и направляется через зонт в воздуховод чистого воздуха.

Очистка достигает коэффициента 98–98,5%, что соответствует отраслевым требованиям к промышленной аспирации.

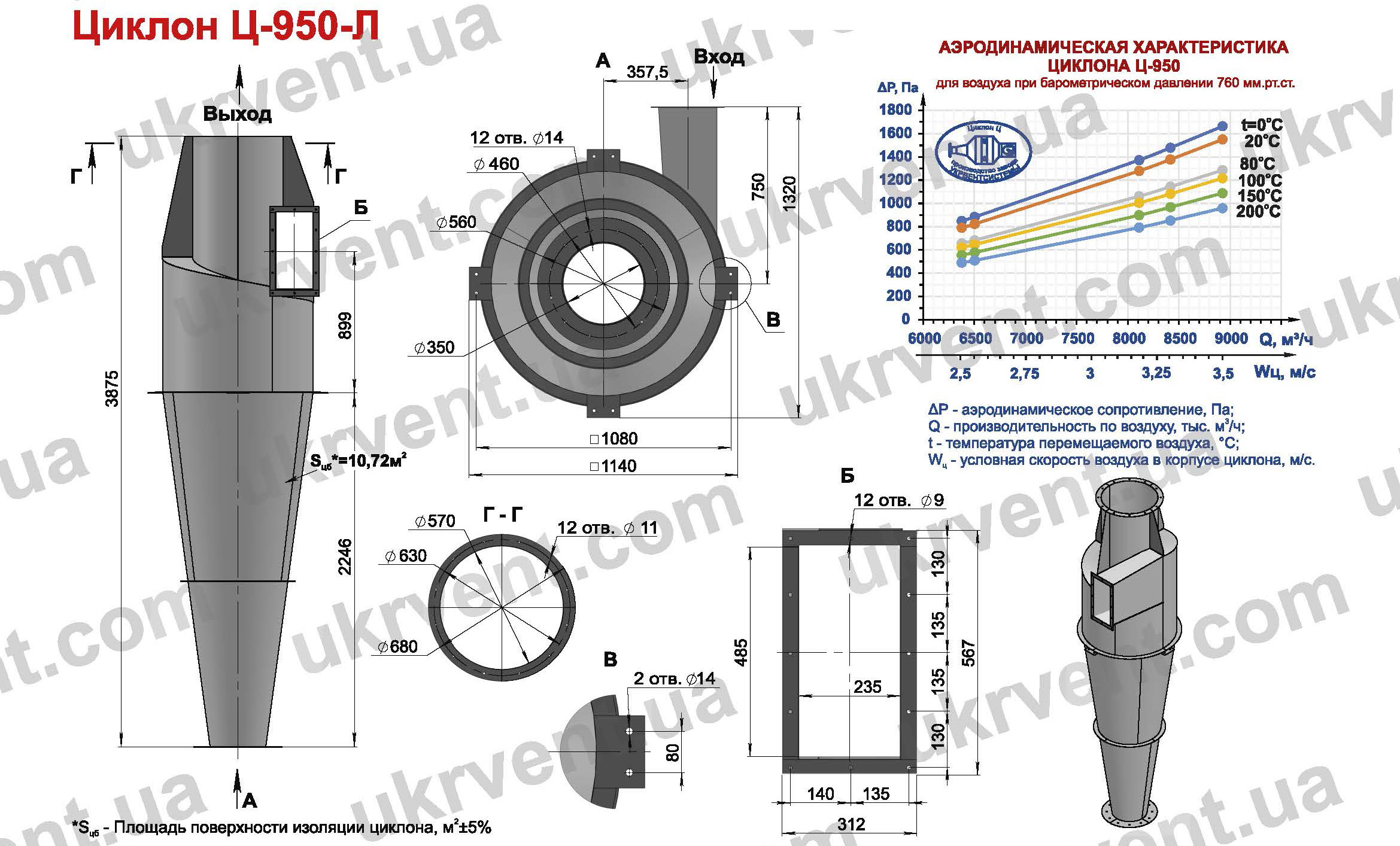

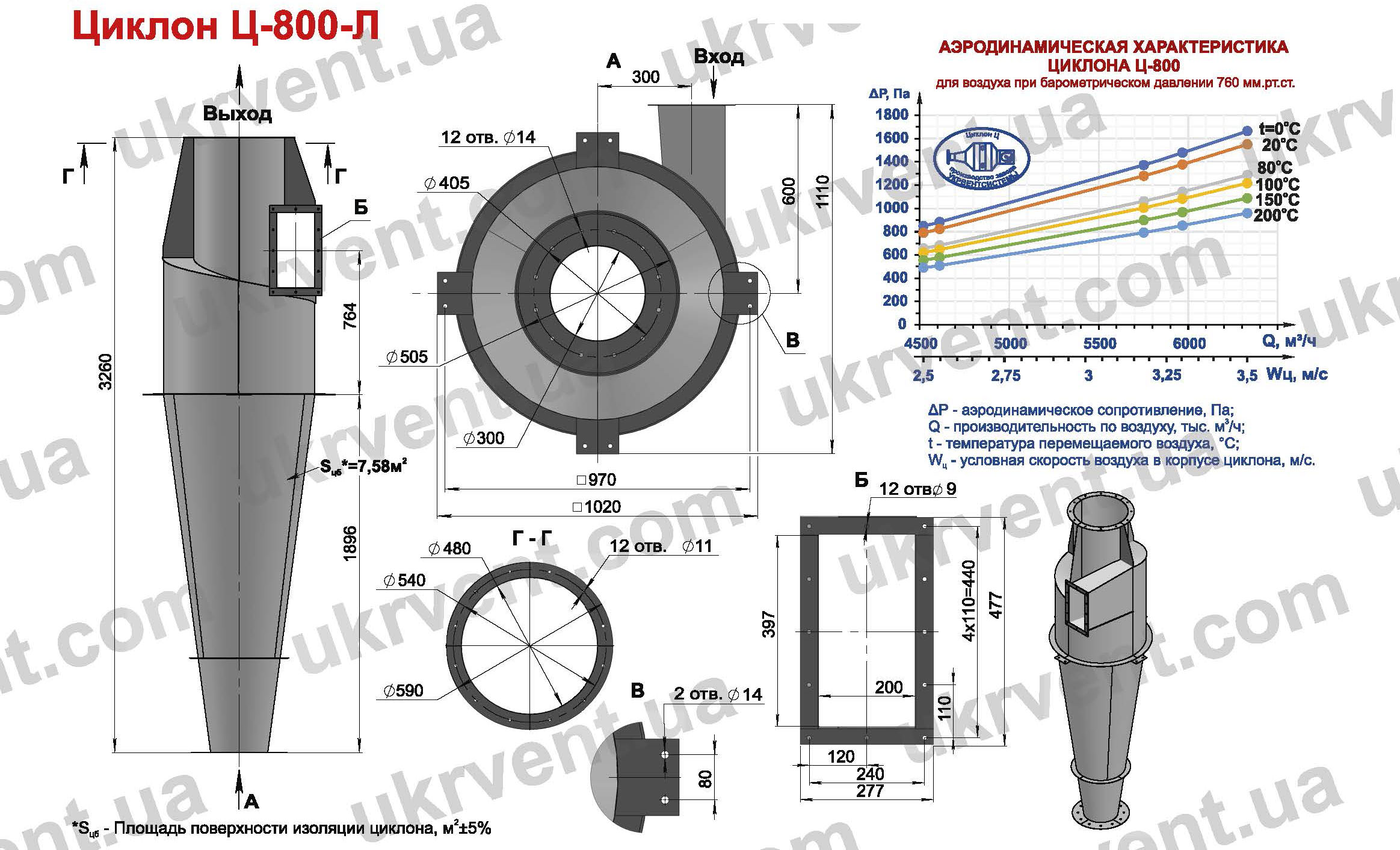

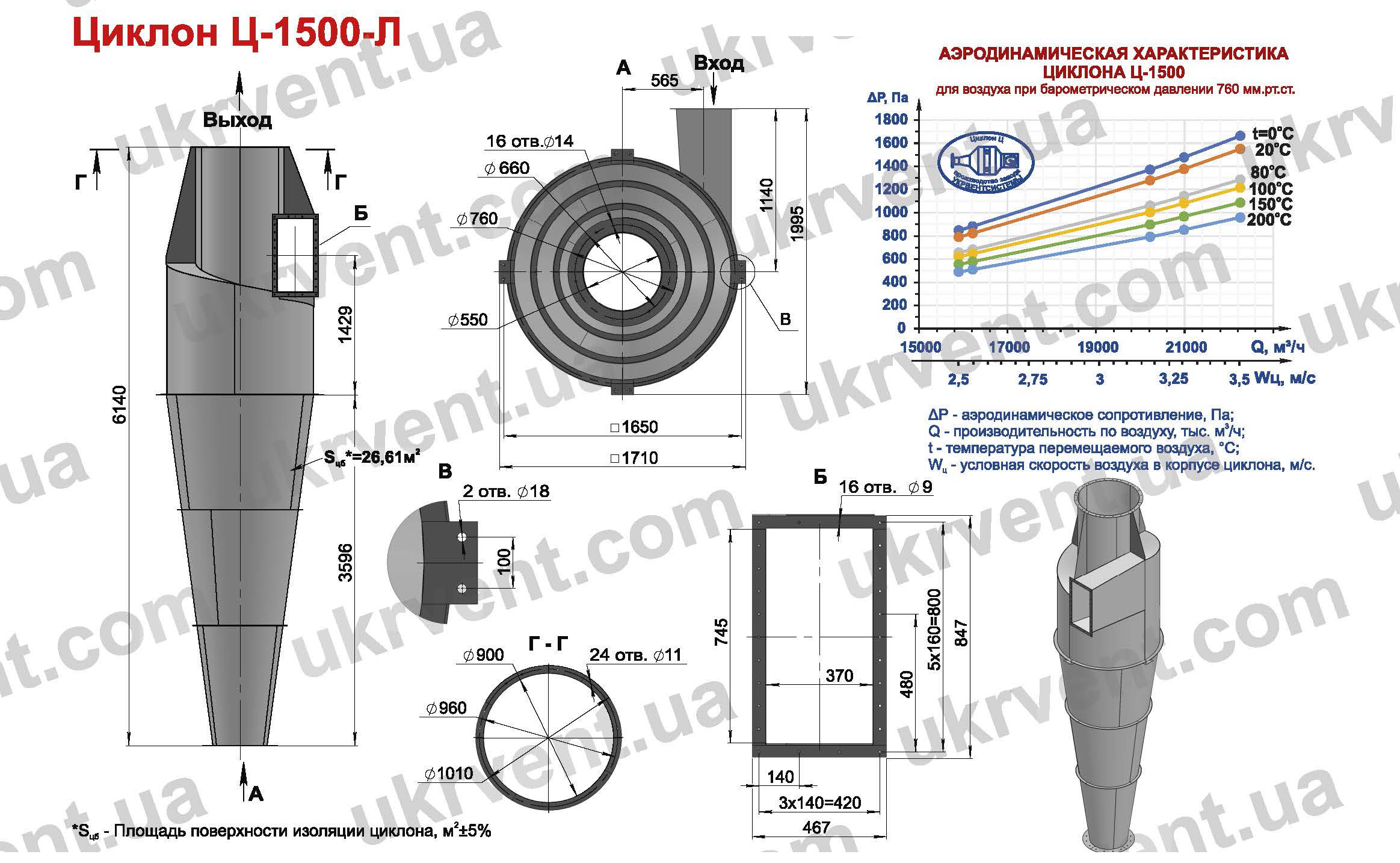

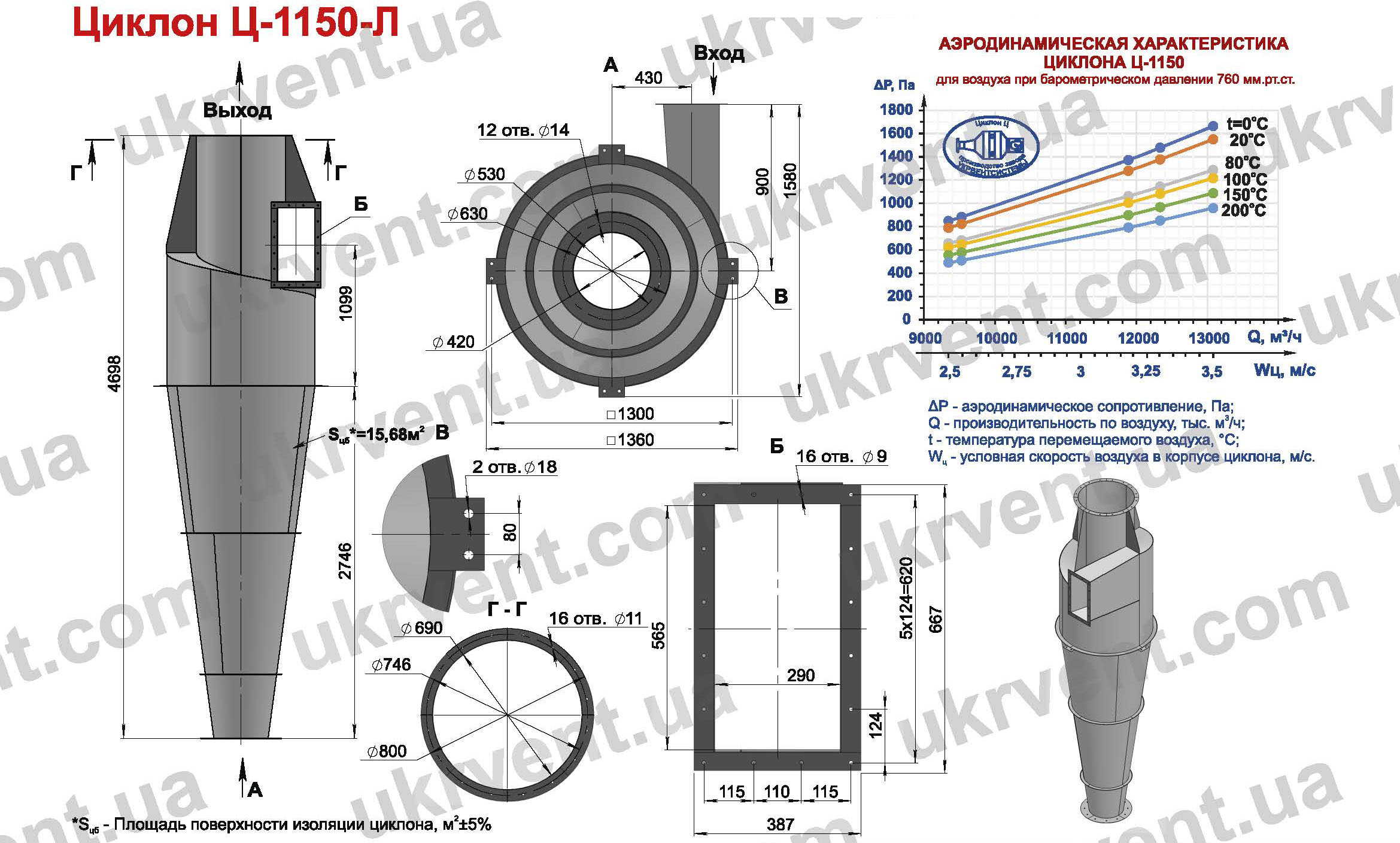

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА Ц НЖ из нержавеющей стали

при температуре перемещаемой среды 20°С и барометрическом давлении 760 мм.рт.ст.

Обозначение	Производительность max при 3,3 м/с, 10³ м³/ч	Производительность, 10³ м³/ч	Аэродинамическое сопротивление max при 3,3 м/с, Па	Аэродинамическое сопротивление, Па	Площадь поверхности, м² ±5%	Масса циклона без зонта, не более, кг ±5%
Ц-250 НЖ	0,583	0,442-0,619	1378	791-1550
Ц-300 НЖ	0,84	0,636-0,891	1378	791-1550	1,8	20
Ц-375 НЖ	1,312	0,994-1,391	1378	791-1550	1,7	31
Ц-450 НЖ	1,889	1,431-2,003	1378	791-1550	2,38	42

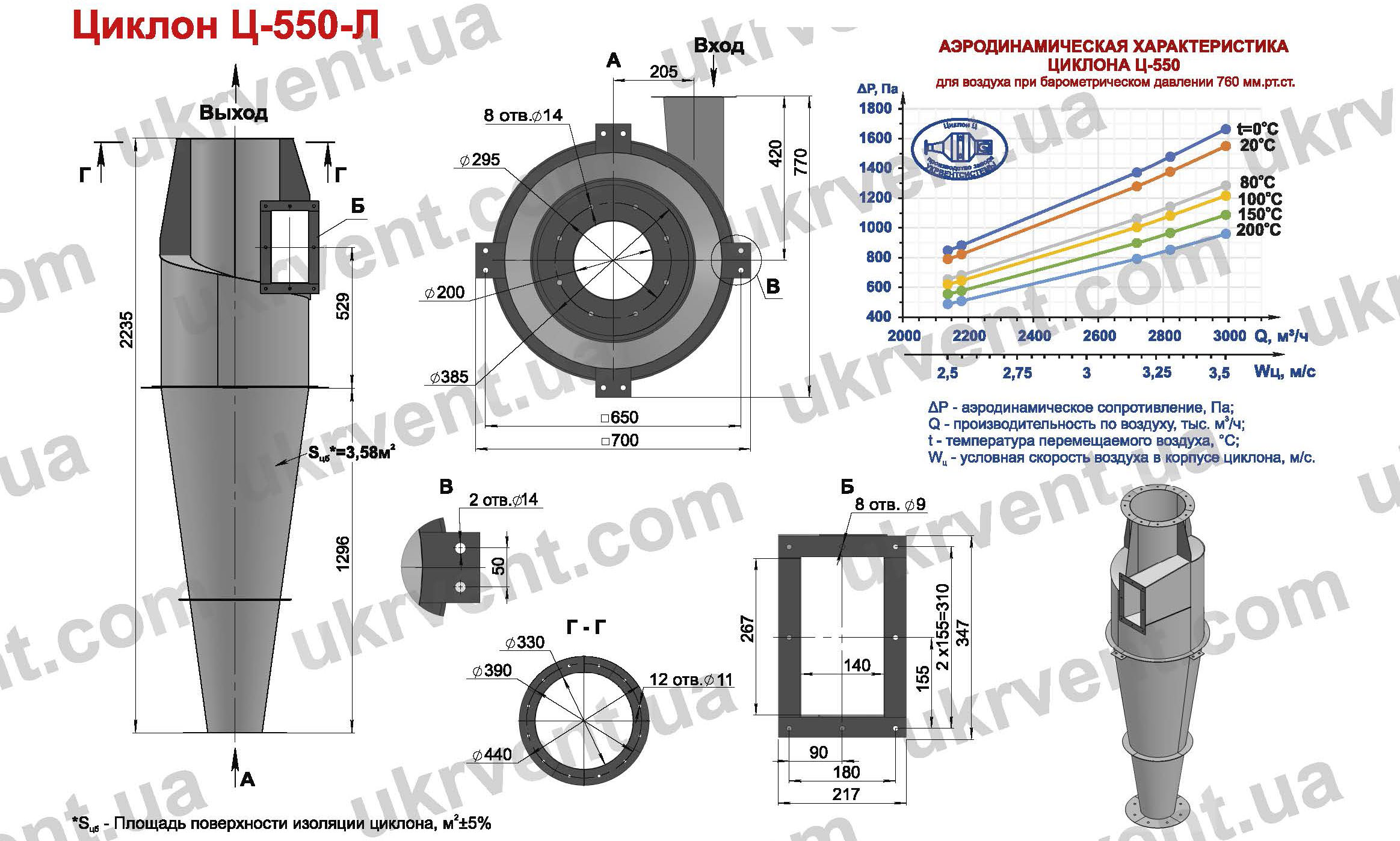

Ц-550 НЖ	2,822	2,138-2,993	1378	791-1550	3,58	63
Ц-600 НЖ	3,358	2,544-3,561	1378	791-1550	4,28	75

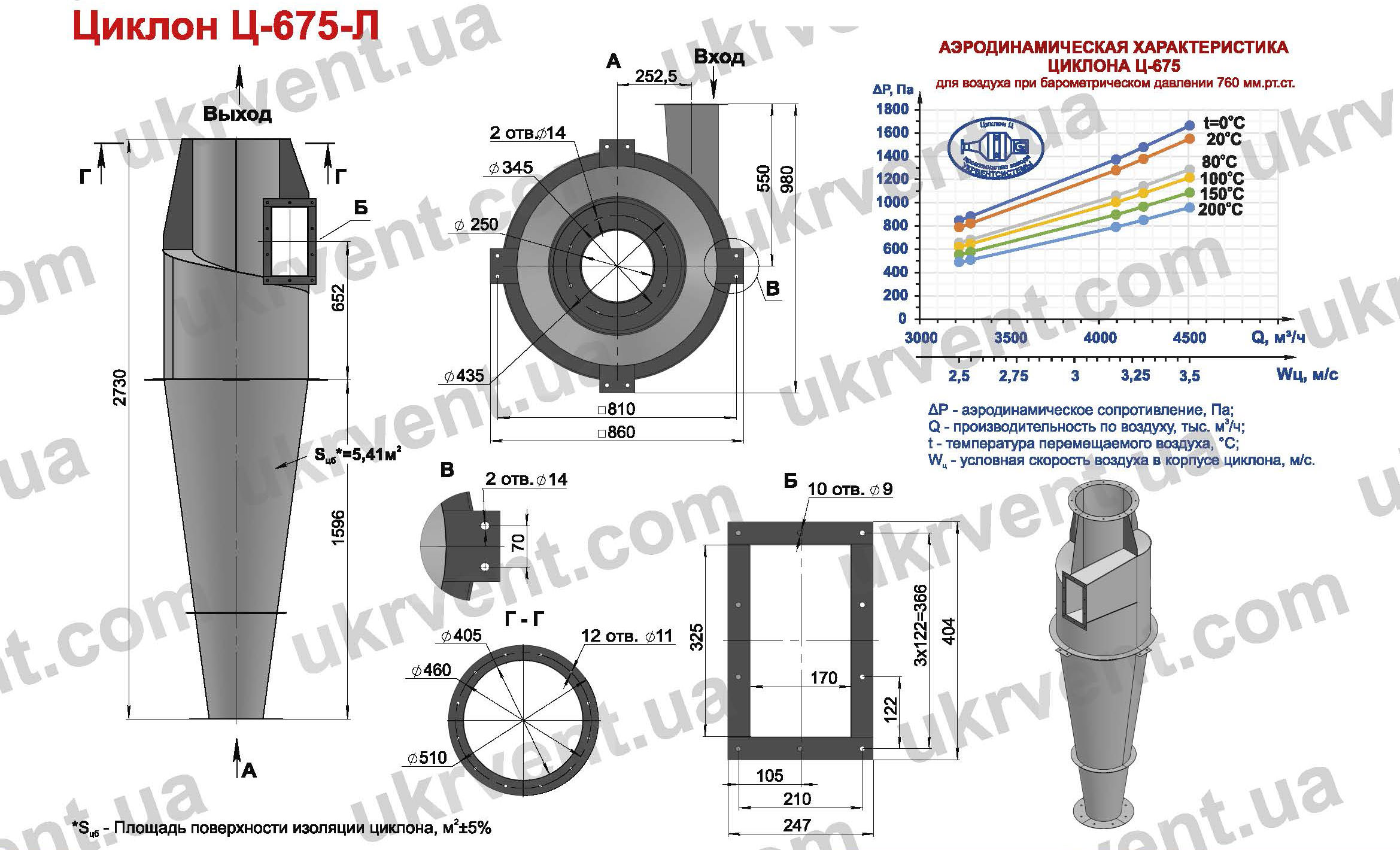

Ц-675 НЖ	4,25	3,219-4,507	1378	791-1550	5,41	93
Ц-730 НЖ	4,97	3,765-5,271	1378	791-1550	6,32	109
Ц-800 НЖ	5,969	4,522-6,331	1378	791-1550	7,58	129
Ц-870 НЖ	7,059	5,348-7,487	1378	791-1550	8,67	152
Ц-950 НЖ	8,417	6,377-8,927	1378	791-1550	10,72	179
Ц-1050 НЖ	10,282	7,79-10,905	1378	791-1550	13,08	220
Ц-1150 НЖ	12,334	9,344-13,081	1378	791-1550	15,68	260

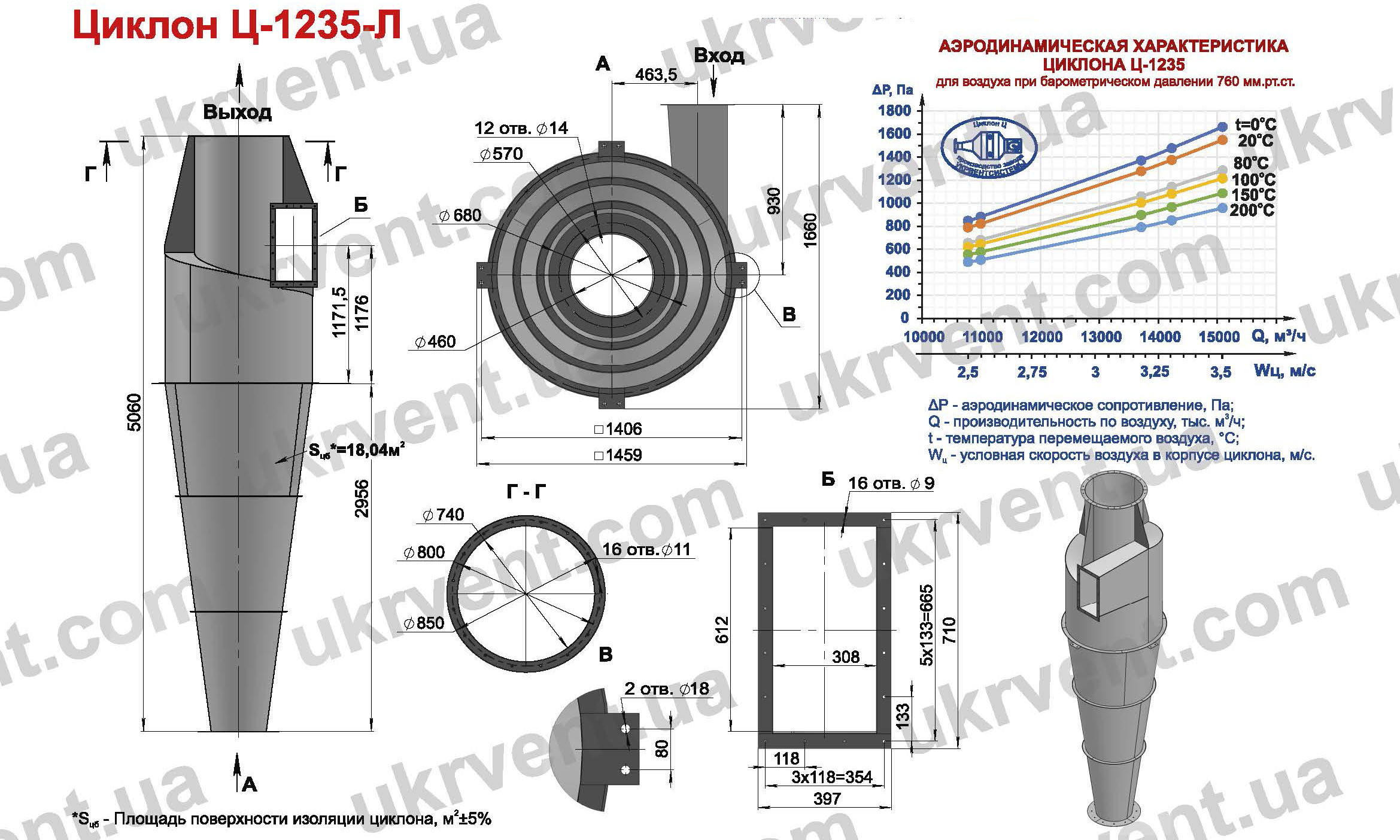

Ц-1235 НЖ	14,224	10,776-15,087	1378	791-1550	18,04	298

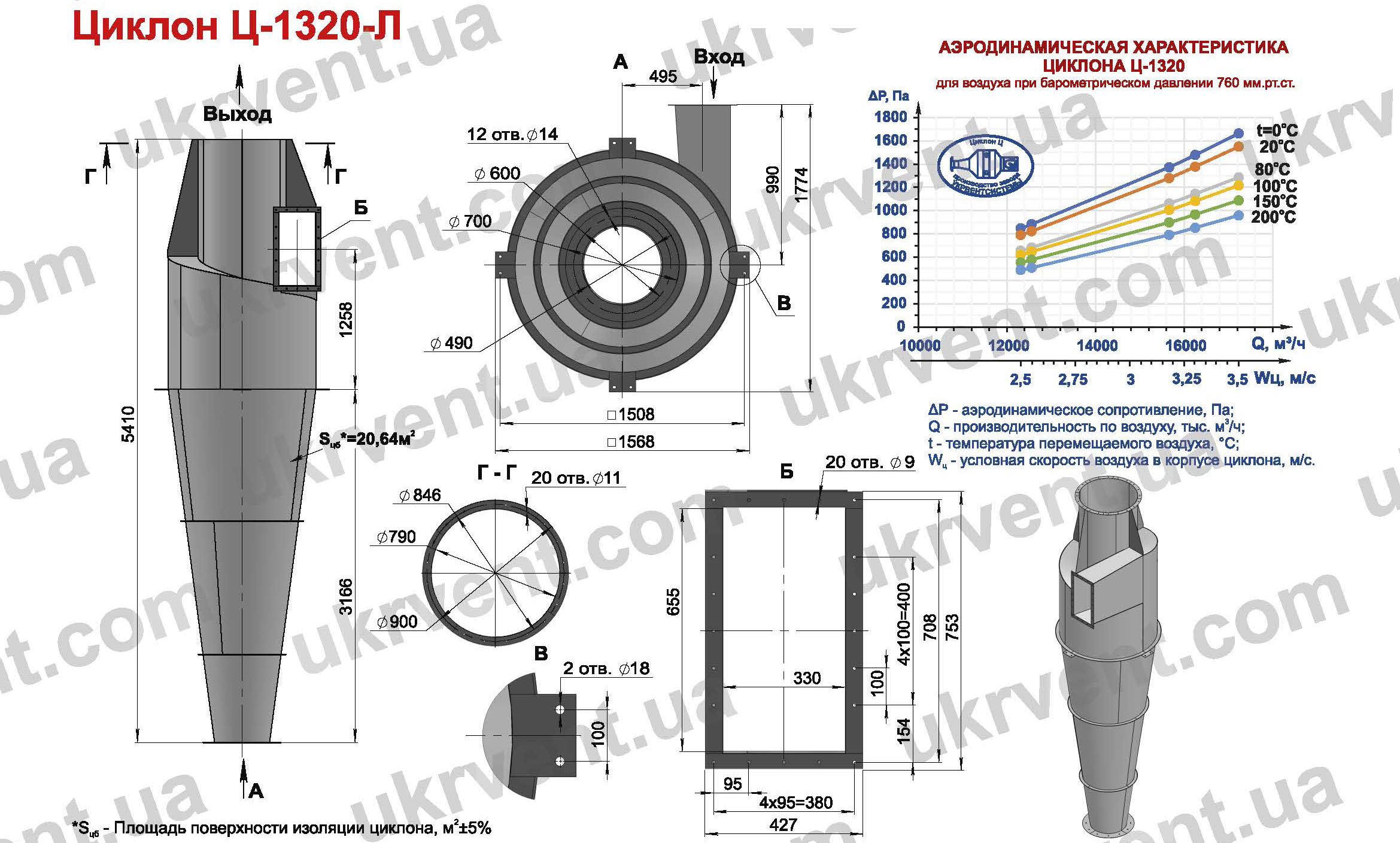

Ц-1320 НЖ	16,25	12,311-17,235	1378	791-1550	20,64	341
Ц-1400 НЖ	18,279	13,848-19,387	1378	791-1550	23,06	380
Ц-1500 НЖ	20,984	15,897-22,255	1378	791-1550	26,61	435
Ц-1600 НЖ	23,875	18,087-25,321	1378	791-1550	30,38	495

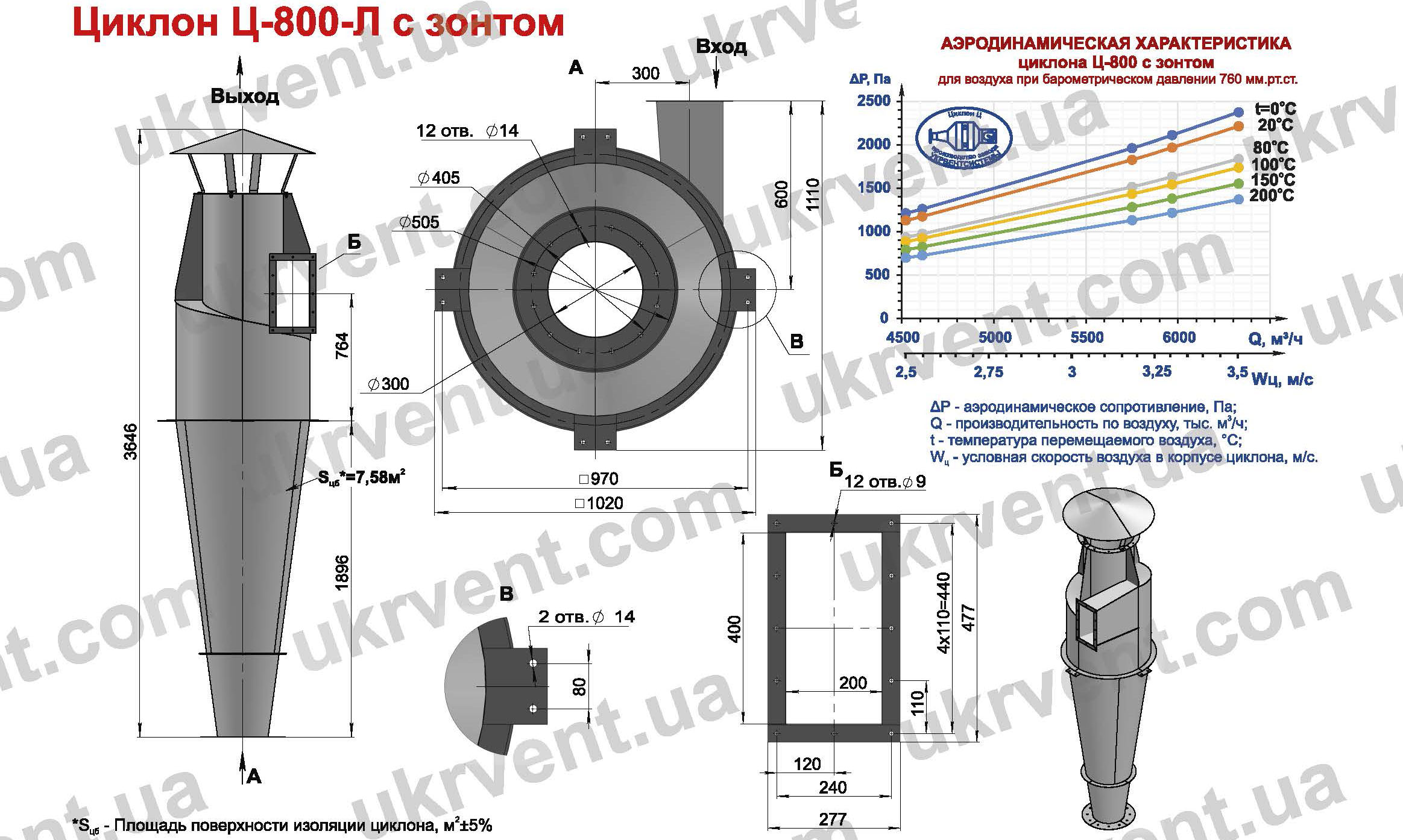

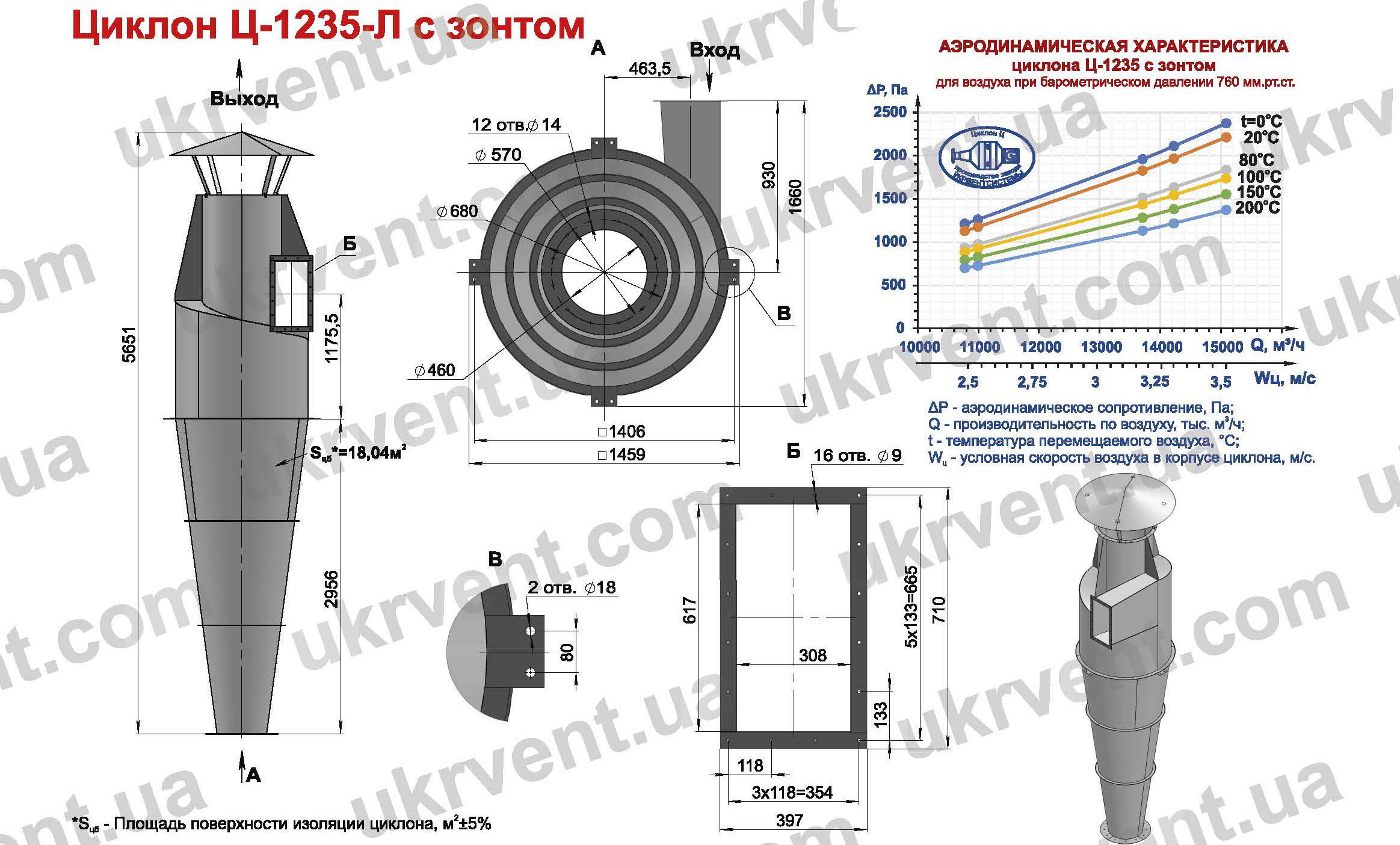

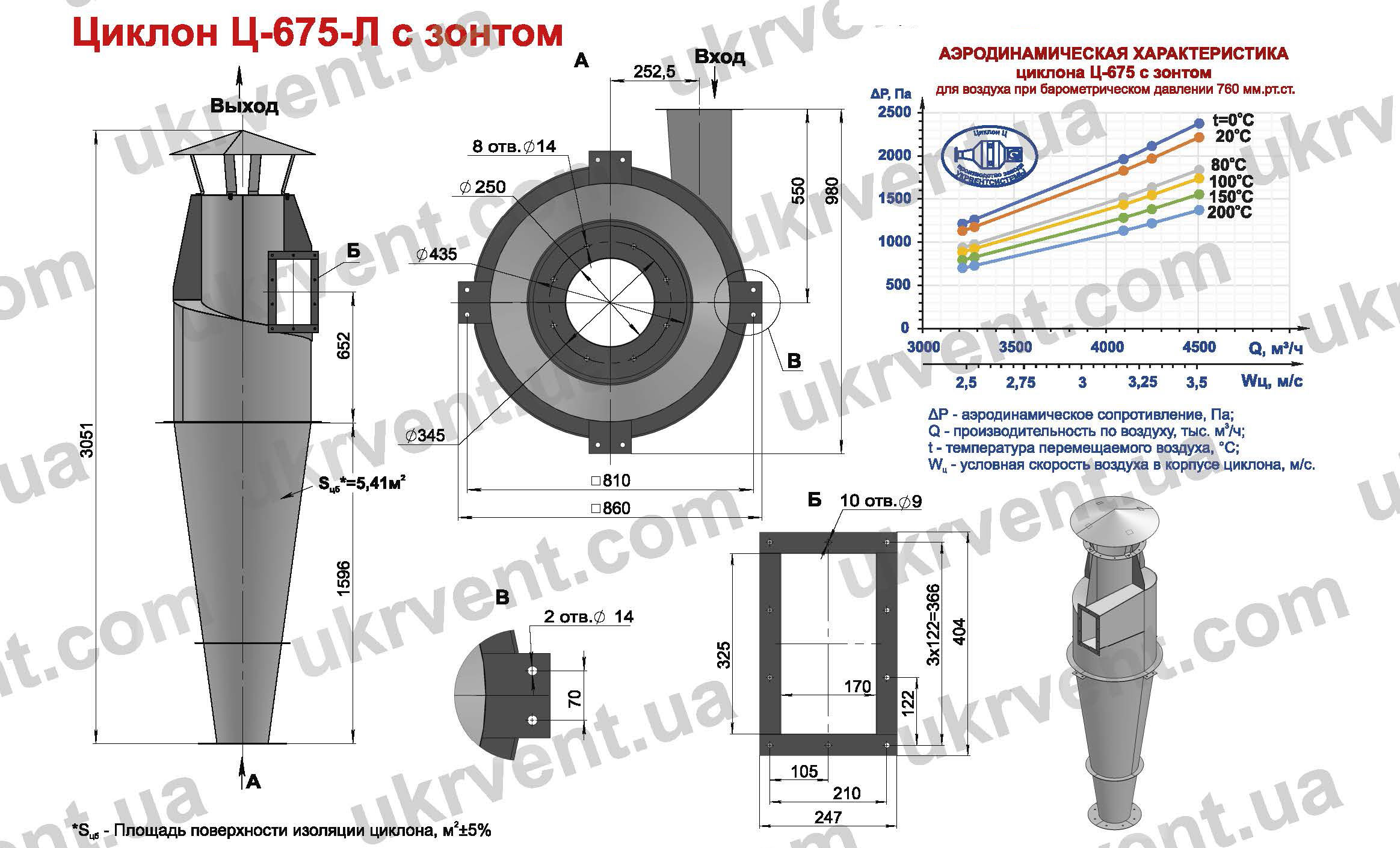

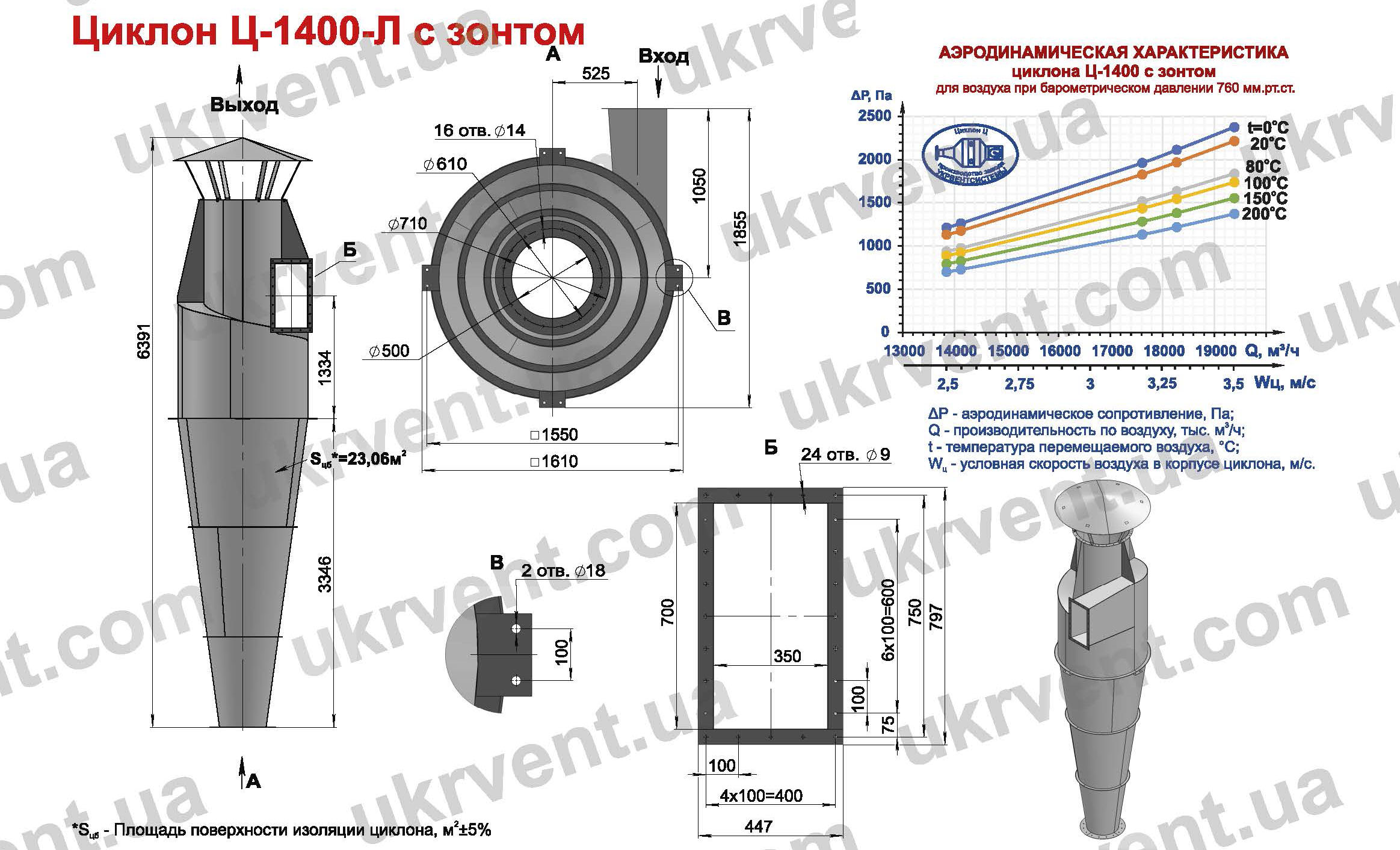

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА Ц НЖ из нержавеющей стали с зонтом

при температуре перемещаемой среды 20°С и барометрическом давлении 760 мм.рт.ст.

Обозначение	Производительность max при 3,3 м/с, 10³ м³/ч	Производительность, 10³ м³/ч	Аэродинамическое сопротивление max при 3,3 м/с, Па	Аэродинамическое сопротивление, Па	Площадь поверхности, м² ±5%	Масса циклона с зонтом, не более, кг ±5%
Ц-250 НЖ	0,583	0,442-0,619	1968	1130 – 2214
Ц-300 НЖ	0,84	0,636-0,891	1968	1130 – 2214	1,8	22
Ц-375 НЖ	1,312	0,994-1,391	1968	1130 – 2214	1,7	33
Ц-450 НЖ	1,889	1,431-2,003	1968	1130 – 2214	2,38	45
Ц-550 НЖ	2,822	2,138-2,993	1968	1130 – 2214	3,58	67
Ц-600 НЖ	3,358	2,544-3,561	1968	1130 – 2214	4,28	80
Ц-675 НЖ	4,25	3,219-4,507	1968	1130 – 2214	5,41	99
Ц-730 НЖ	4,97	3,765-5,271	1968	1130 – 2214	6,32	133
Ц-800 НЖ	5,969	4,522-6,331	1968	1130 – 2214	7,58	138
Ц-870 НЖ	7,059	5,348-7,487	1968	1130 – 2214	8,67	162

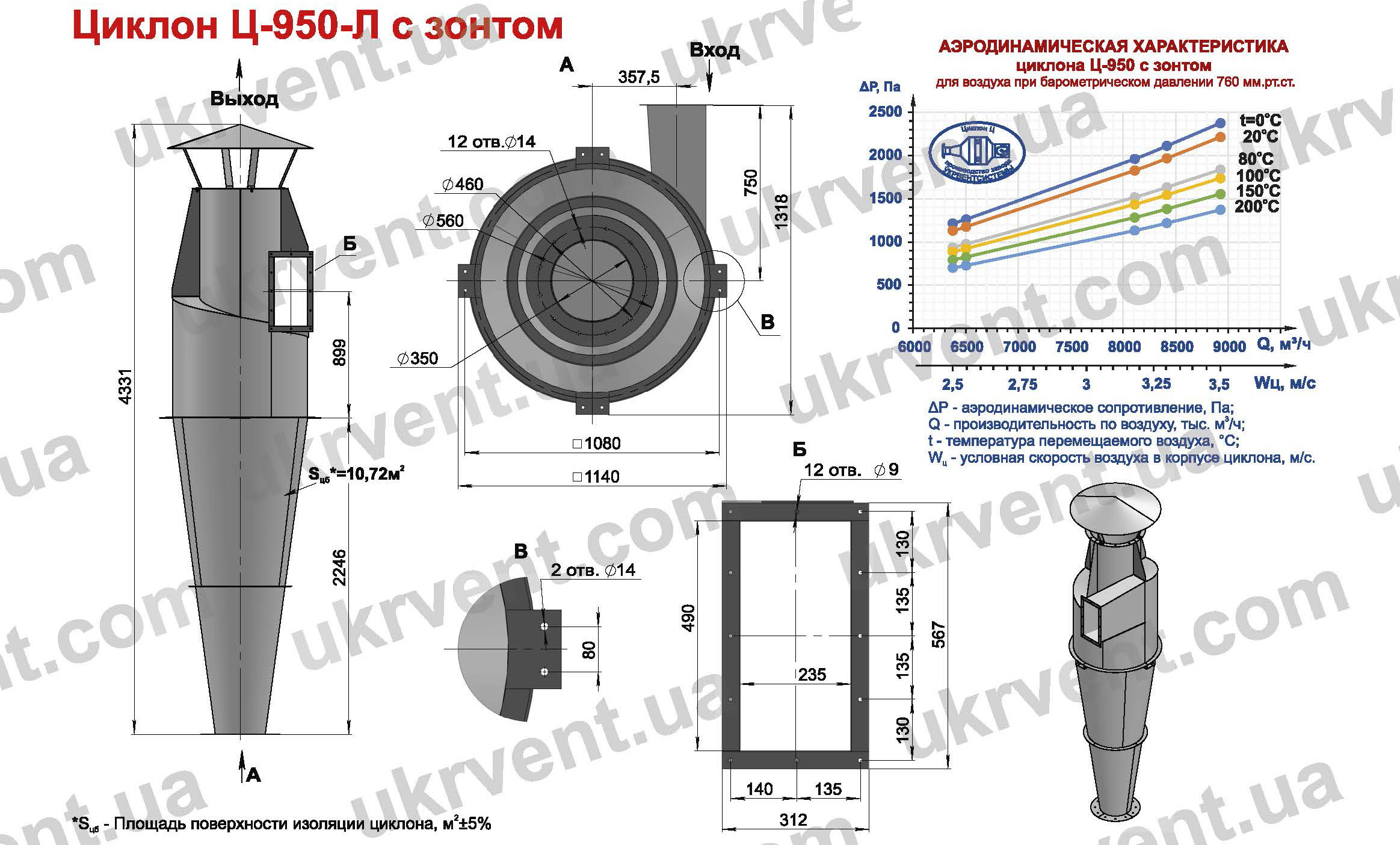

Ц-950 НЖ	8,417	6,377-8,927	1968	1130 – 2214	10,72	191
Ц-1050 НЖ	10,282	7,79-10,905	1968	1130 – 2214	13,08	234

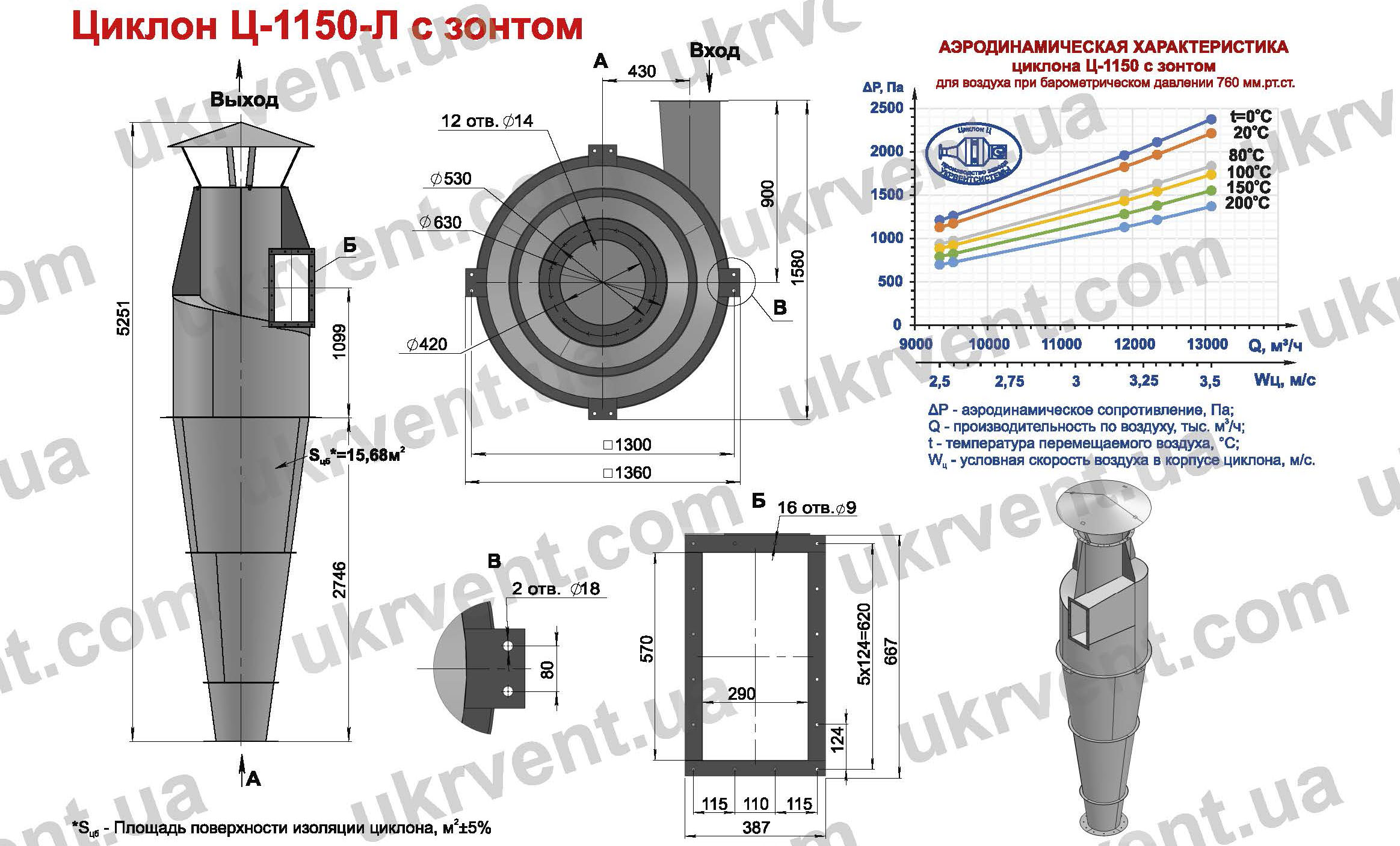

Ц-1150 НЖ	12,334	9,344-13,081	1968	1130 – 2214	15,68	277
Ц-1235 НЖ	14,224	10,776-15,087	1968	1130 – 2214	18,04	318

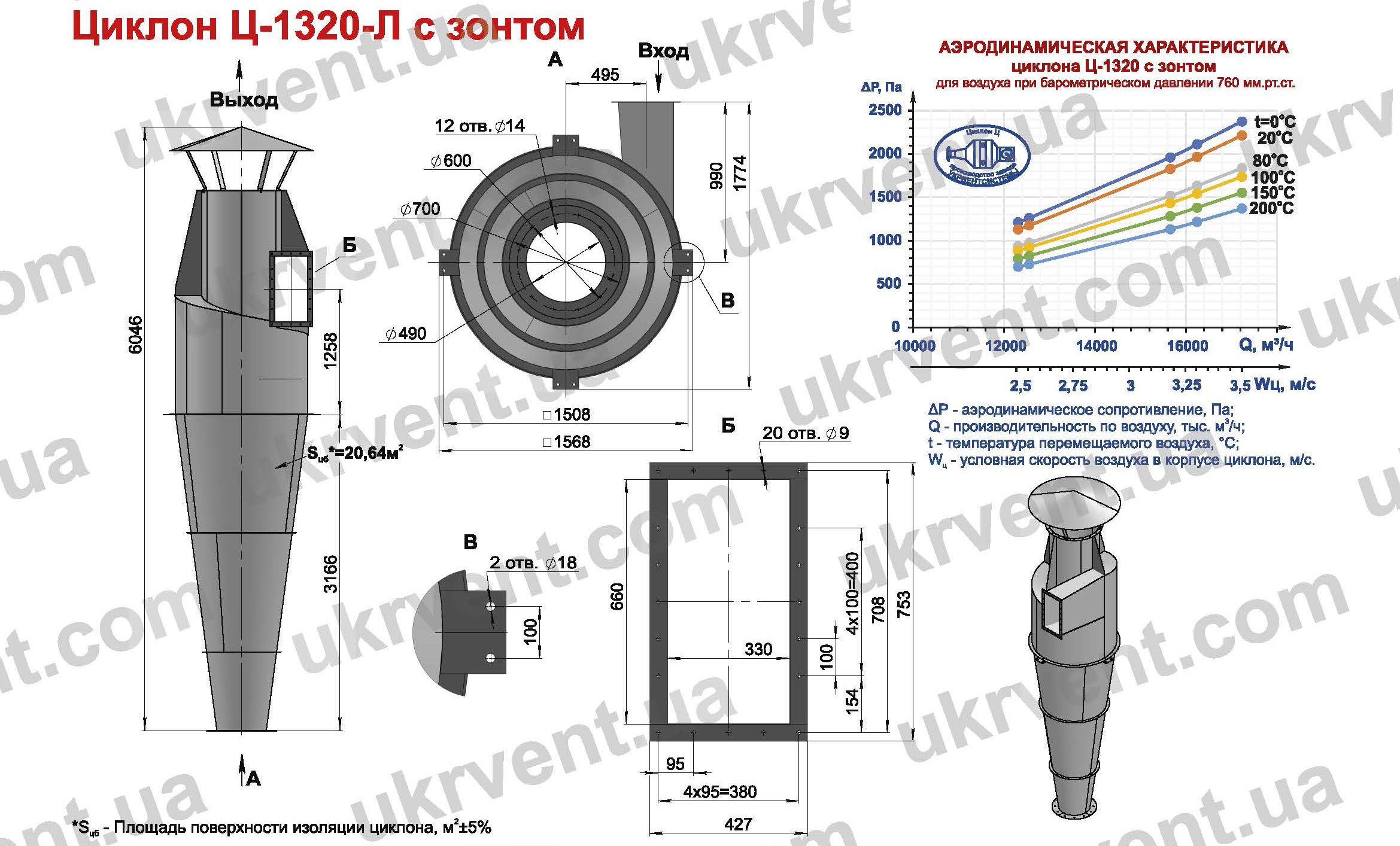

Ц-1320 НЖ	16,25	12,311-17,235	1968	1130 – 2214	20,64	363
Ц-1400 НЖ	18,279	13,848-19,387	1968	1130 – 2214	23,06	405

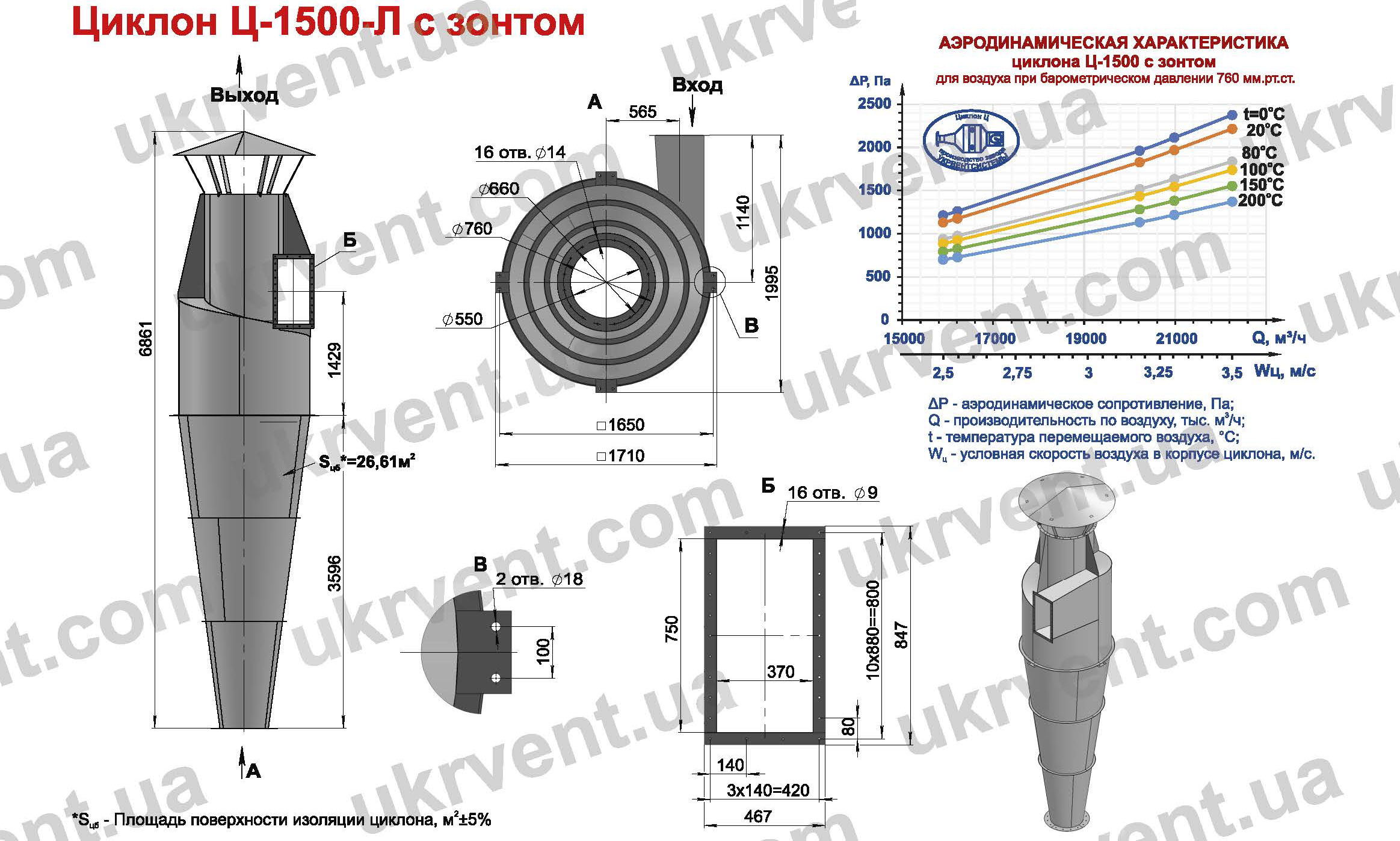

Ц-1500 НЖ	20,984	15,897-22,255	1968	1130 – 2214	26,61	465
Ц-1600 НЖ	23,875	18,087-25,321	1968	1130 – 2214	30,38	529

УСТАНОВКА И ИСПОЛНЕНИЕ

Монтаж осуществляется только на напорном участке системы.

Доступны левое и правое исполнение (направление вращения потока относительно вертикальной оси при взгляде сверху).

Возможно исполнение по индивидуальным чертежам с учетом конкретной аспирационной схемы предприятия.

Установка возможна:

над загрузочными бункерами (гравитационный сброс);
над воронками пневмотранспорта.

При установке обязательно заземление циклона для исключения статического заряда на корпусе.

МАТЕРИАЛЫ И ЗАЩИТА ОТ ИЗНОСА

В стандартной комплектации для деревообрабатывающих производств применяется нержавеющая сталь AISI 304. При наличии в составе пыли химически активных или абразивных включений возможен выбор сплавов повышенной стойкости — AISI 316L, 321, 430. Такое исполнение особенно актуально для производств, работающих в круглосуточном режиме и предъявляющих высокие требования к непрерывности эксплуатации оборудования.

ЦЕНА И ВОЗМОЖНОСТЬ КУПИТЬ

Стоимость Циклона Ц НЖ из нержавеющей стали для деревообрабатывающих производств рассчитывается индивидуально с учетом:

выбранного типоразмера;
марки стали;
специфики подключения к существующей системе;
дополнительных опций (усиленные стенки, антикоррозийное покрытие, шибер и т. д.).

Купить циклон Ц НЖ из нержавеющей стали Укрвентсистемы можно напрямую через официального производителя или авторизованного поставщика. Гарантийный срок — 12 месяцев. Постгарантийное обслуживание и техническое сопровождение обеспечиваются в полном объеме.

Циклон Ц НЖ из нержавеющей стали для деревообрабатывающих предприятий — это проверенное временем и инженерной практикой решение для повышения экологичности, энергоэффективности и надежности производственного процесса. Надежная конструкция, соответствие ГОСТ и ТУ, высокая степень очистки и адаптивность под конкретные условия делают его незаменимым элементом современного деревообрабатывающего комплекса.
