Циклоны ЦН-11 НЖ из нержавеющей стали

Универсальные циклоны ЦН-11/МЧ НЖ из нержавеющей стали производства Укрвентсистемы — это надежные, высокоэффективные инерционные пылеуловители промышленного класса, разработанные для эксплуатации в агрессивных, высокотемпературных средах. Аппараты рассчитаны на очистку газов от сухих невзрывоопасных пылей в различных отраслях: металлургия, энергетика, нефтехимия, цементное производство, машиностроение.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ВАРИАНТЫ ИСПОЛНЕНИЯ

Циклоны ЦН-11/МЧ НЖ поставляются в одиночном и групповом исполнении (2, 4, 6, 8 штук одинакового диаметра), что позволяет адаптировать оборудование под производственные задачи любого масштаба. В зависимости от проектной компоновки, циклоны комплектуются:

• улиткой (У) — камерой очищенного газа спиральной формы;
• сборником (С) — камерой с прямым отводом потока.

Циклоны ЦН-11/МЧ НЖ доступны в модификациях под правое и левое направление вращения газа. Геометрия аппарата предусматривает установку с цилиндрическим (Ц) либо пирамидальным (П) пылевым бункером. Поставки с цилиндрическим бункером — до 4 штук в группе (большой объем накопления), с пирамидальным — до 8 штук (минимизация габаритов и массы).

Корпус аппаратов изготавливается из нержавеющих сталей: AISI 304, 316L, 316Ti, 321, 430, в зависимости от требований к износостойкости и коррозионной стойкости.

• Толщина металла подбирается индивидуально, обеспечивая:
• расчетную прочность при избыточном давлении/разрежении;
• стойкость к абразивному износу и атмосферной коррозии;
• механическую стабильность при удалении налипшей пыли.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Циклон ЦН-11/МЧ НЖ из нержавеющей стали служит для высокоэффективной сухой очистки газов от пылей различного происхождения.

Оборудование применяется для улавливания:

• пыли от сушильных, обжиговых, агломерационных и топочных процессов;
• золы из дымовых газов котлов;
• катализаторов в установках каталитического крекинга;
• продуктов помола и пневмотранспортируемых фракций;
• выбросов из вентиляционных установок;
• пыли в черной и цветной металлургии, химической, нефтяной и строительной промышленности.

ПРИНЦИП ДЕЙСТВИЯ ЦИКЛОНА ЦН-11/МЧ НЖ

Работа основана на действии центробежной силы. Запылённый газ поступает во входной патрубок, приобретает вращательное движение и, опускаясь по винтовой траектории вдоль стенок корпуса, отбрасывает твердые частицы к периферии. Пыль поступает в пылесборник, а очищенный воздух уходит через выхлопную трубу. Такая конструкция исключает засоры и снижает нагрузку на фильтрующее оборудование.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Максимальное давление: 5 кПа (500 кгс/м²);
• Температура газа: до 400 °С (выше точки росы на 10–25 °С);
• Рекомендуемые скорости в цилиндрической зоне:
• абразивная пыль: 2–2,5 м/с;
• не абразивная: 2–6 м/с.
• Установка: вертикально, пылевой бункер направлен вниз;
• Герметичность: обязательна для эффективной работы.

При работе с абразивной пылью циклоны устанавливаются перед вентиляторами для предотвращения их износа. Допускается эксплуатация в напорных и всасывающих участках систем газоходов.

МОНТАЖ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Универсальный циклон ЦН-11/МЧ НЖ поставляется в полной заводской сборке, готов к монтажу без доработок. Конструкция предусматривает удобный доступ для сервисного обслуживания:

• Люки в нижней части конуса и бункере для инспекции и очистки;
• Съёмные участки воздуховодов для удаления пыли;
• Установка на улице требует ветроустойчивого крепления;

Пылевыгрузные устройства: периодические или непрерывные, с автоматическим или ручным управлением.

Рекомендуется регулярный технический осмотр:

• ежесменно — контроль давления, температуры, работы выгрузки;
• 2 раза в год — визуальный и инструментальный осмотр;
• внепланово — при признаках негерметичности, снижения КПД, превышения давления.

ПРЕИМУЩЕСТВА ЦН-11/МЧ НЖ ОТ УКРВЕНТСИСТЕМЫ

• Комплектность и сборка на заводе — минимизация ошибок монтажа;
• Срок службы до 15 лет при правильной эксплуатации;
• Возможность адаптации под конкретные техусловия (переработка чертежей, индивидуальный выбор стали и толщины);
• Низкие капитальные затраты и высокая ремонтопригодность;
• Прямые поставки с завода-производителя без посредников;
• Серийное и нестандартное исполнение под любые объемы очистки и тип пыли.

ЦЕНА И КУПИТЬ УНИВЕРСАЛЬНЫЙ ЦИКЛОН ЦН-11 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Стоимость циклона ЦН-11/МЧ НЖ из нержавеющей стали рассчитывается индивидуально в зависимости от:

• диаметра циклона и числа аппаратов в группе;
• материала;
• типа бункера и камеры газа;
• требований к изоляции, температуре, герметичности.

Оформить заказ, получить актуальный прайс и техническую консультацию можно, связавшись с отделом проектных решений Укрвентсистемы.

Циклон ЦН-11/МЧ НЖ из нержавеющей стали — оптимальный выбор для тех, кто ищет надежное, экономически оправданное решение в области промышленной очистки газов.

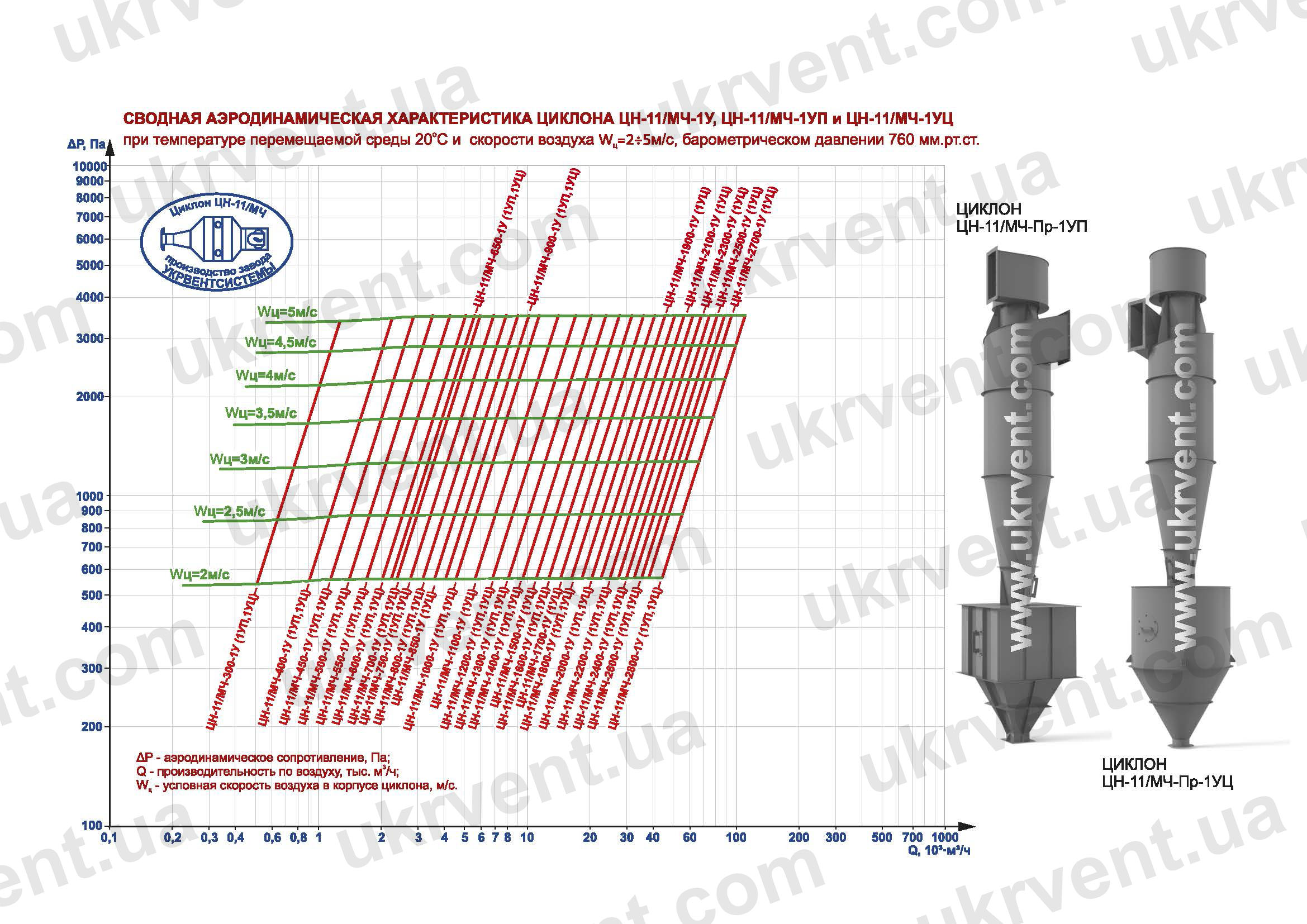

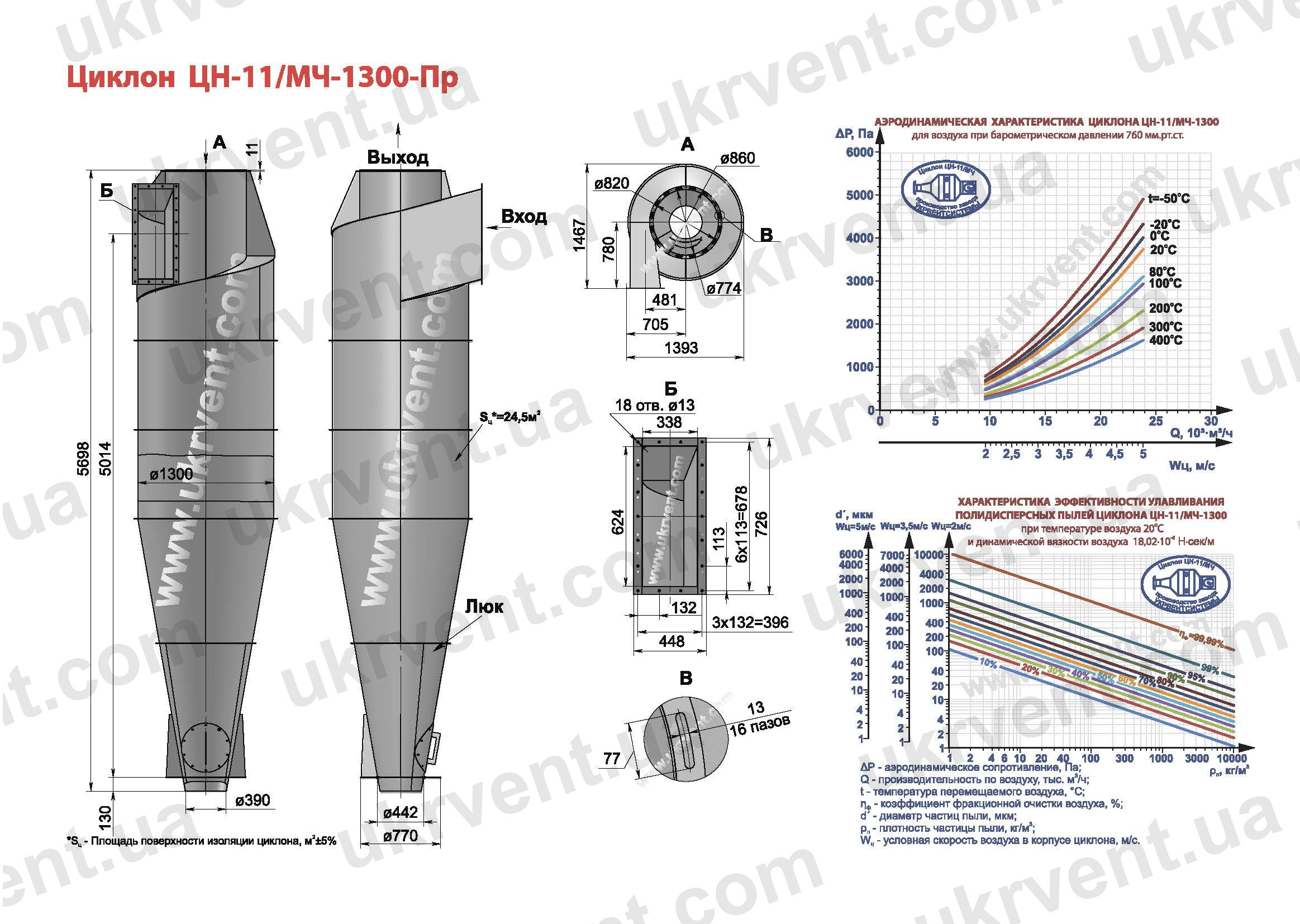

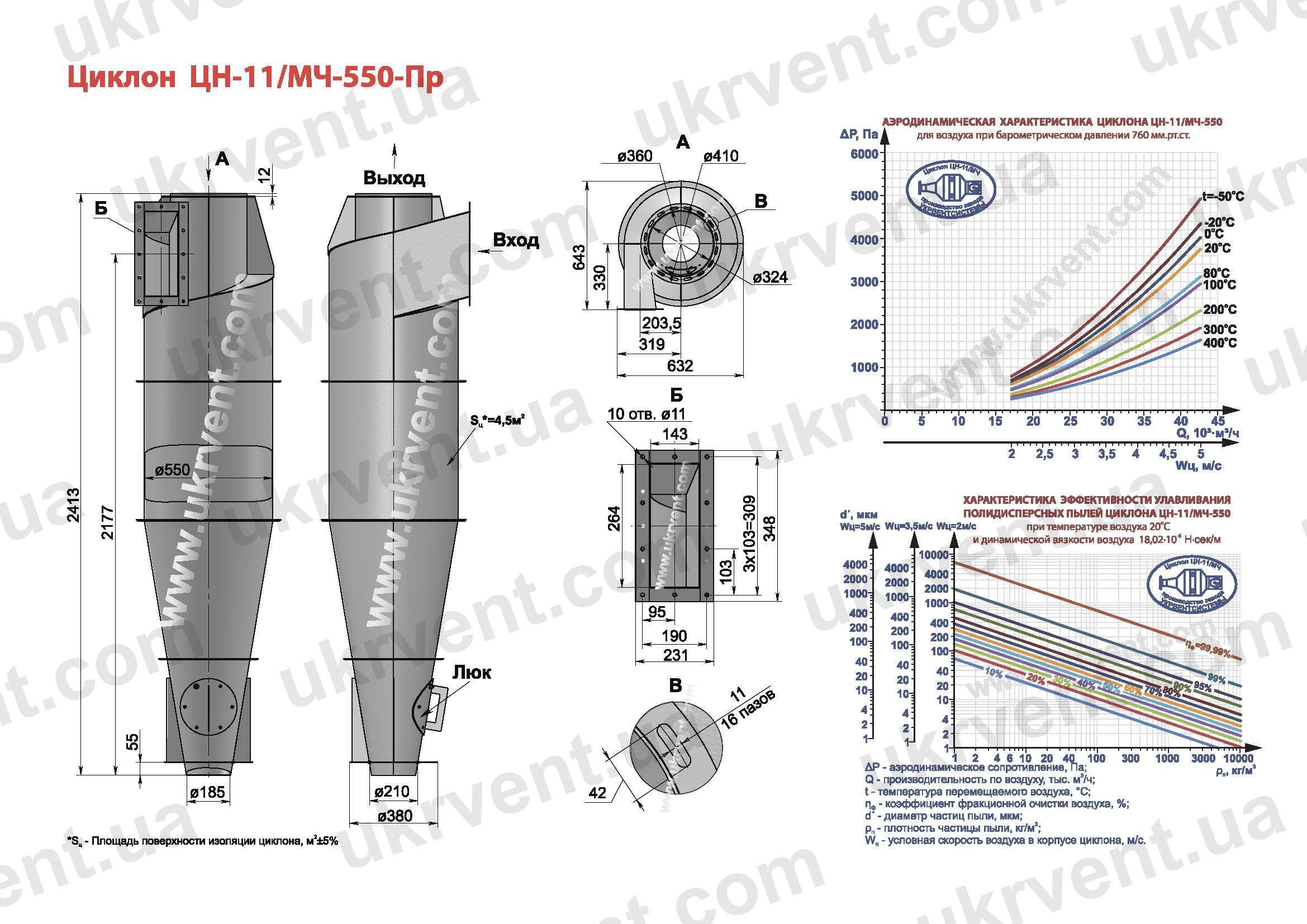

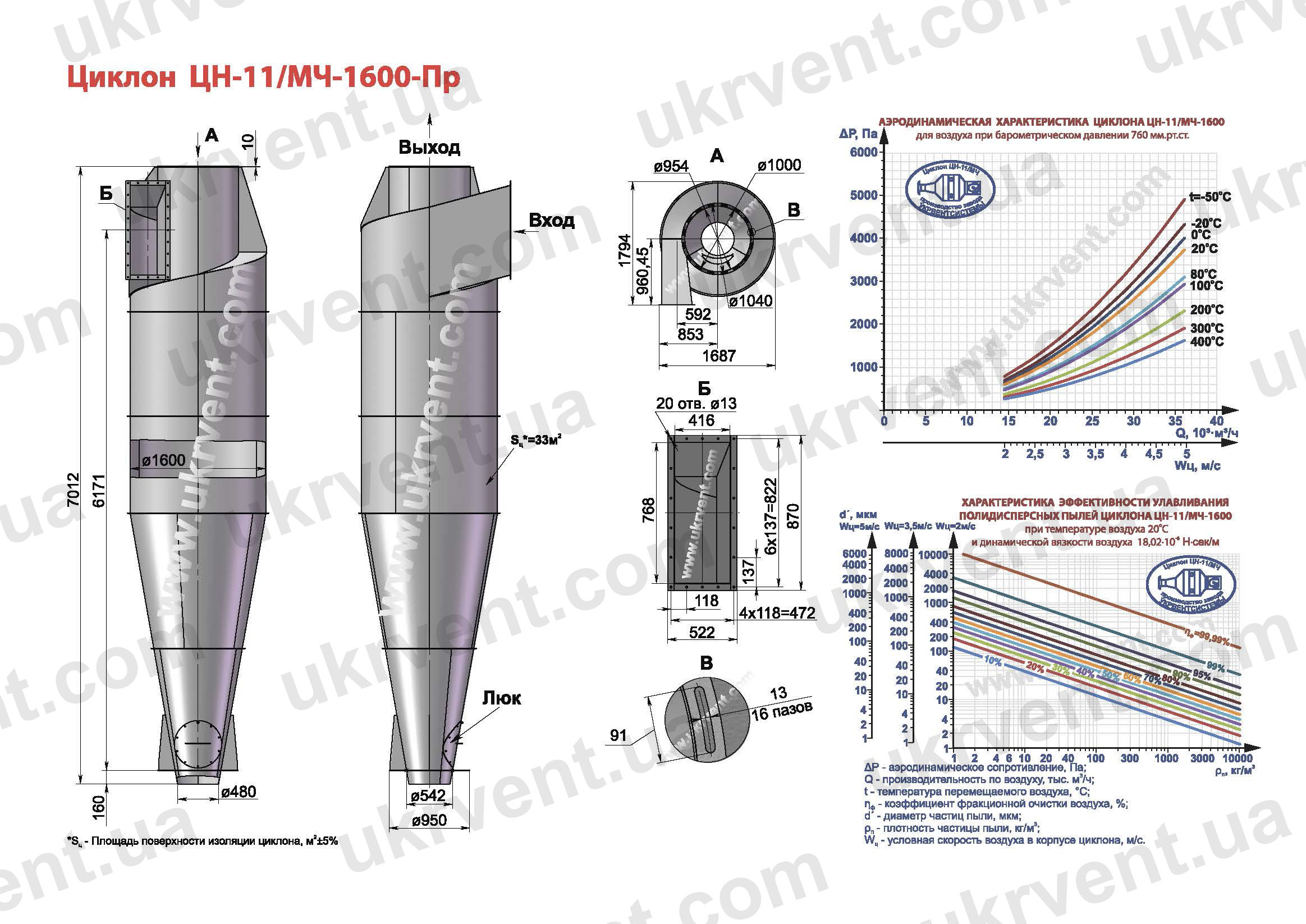

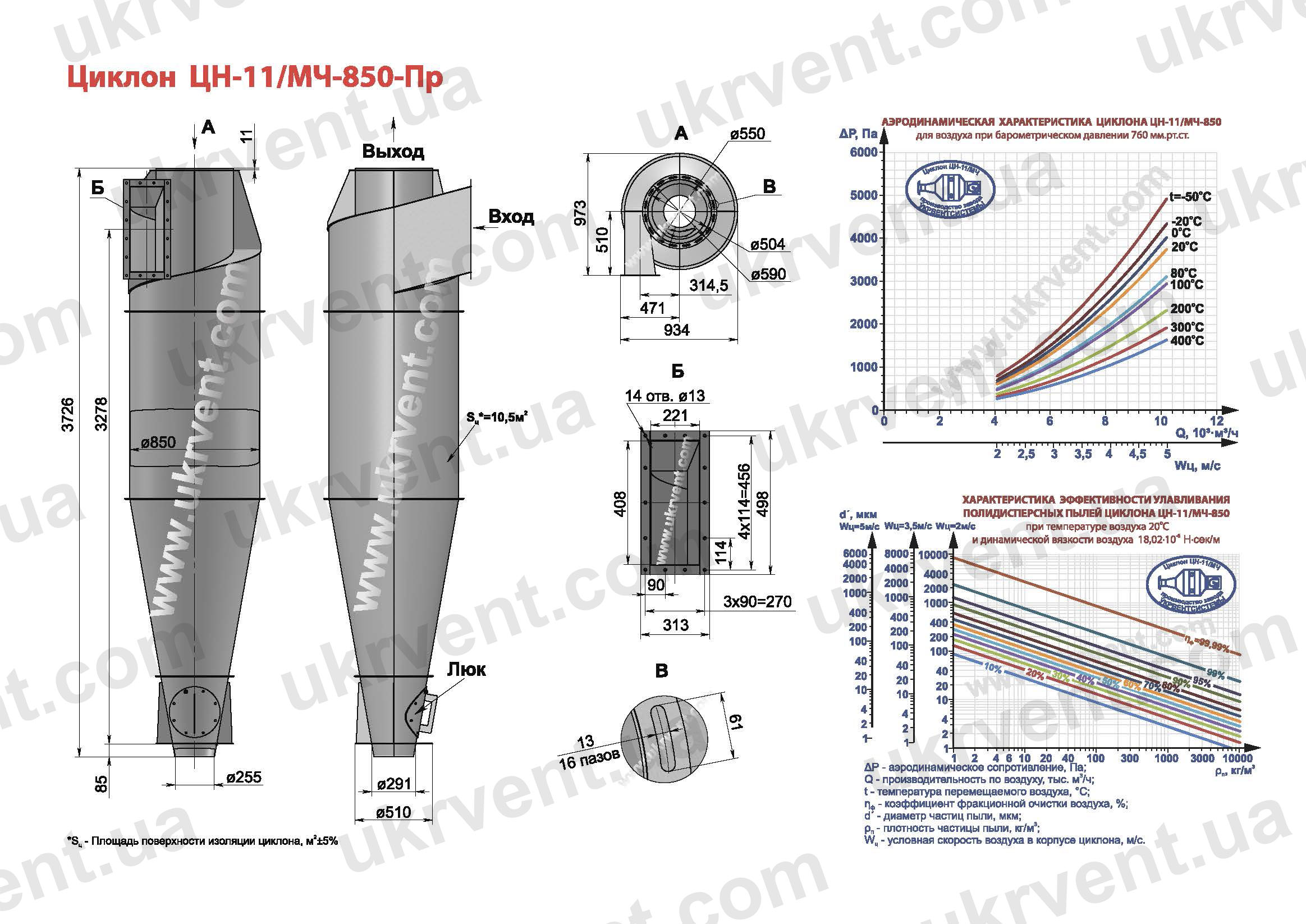

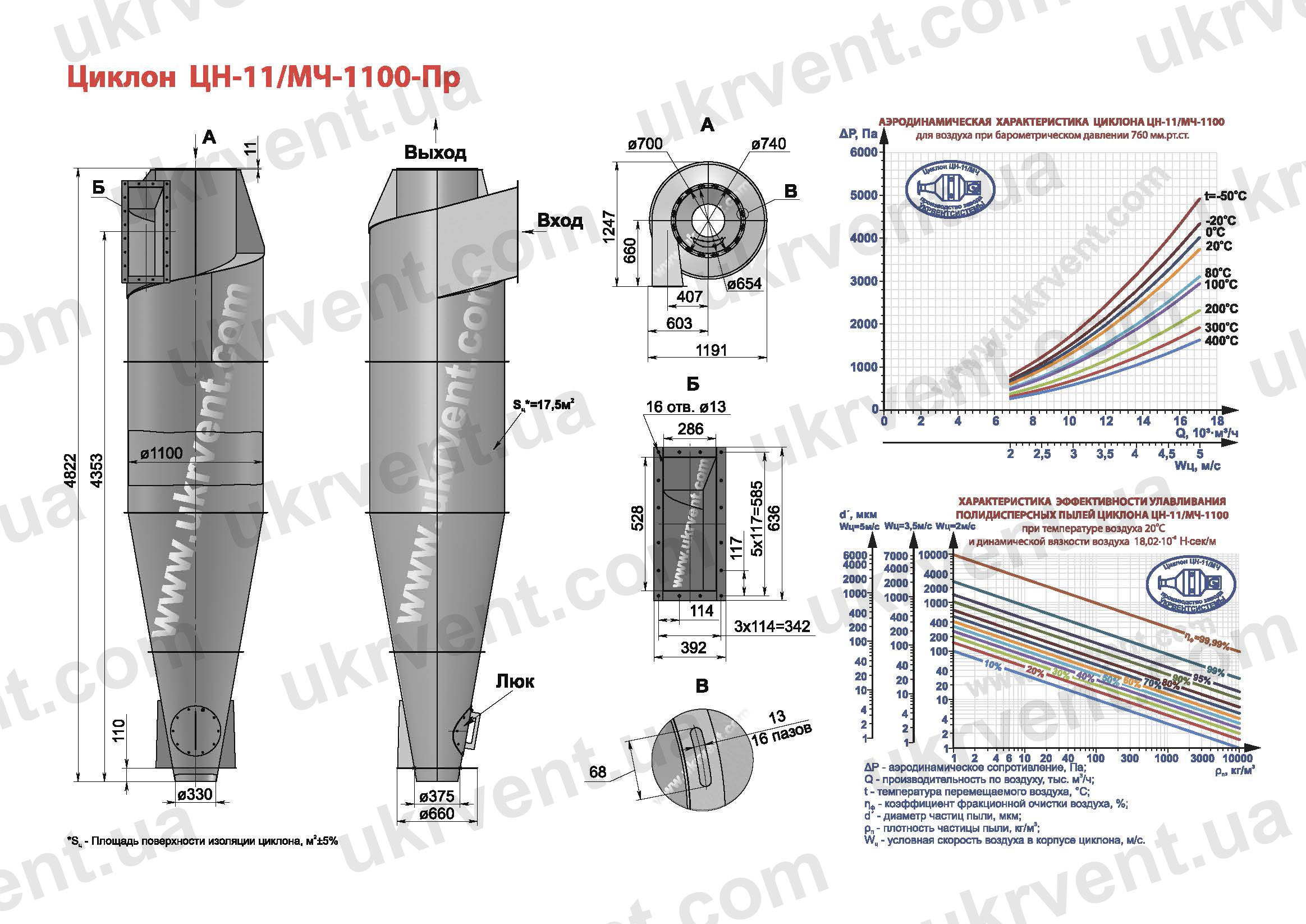

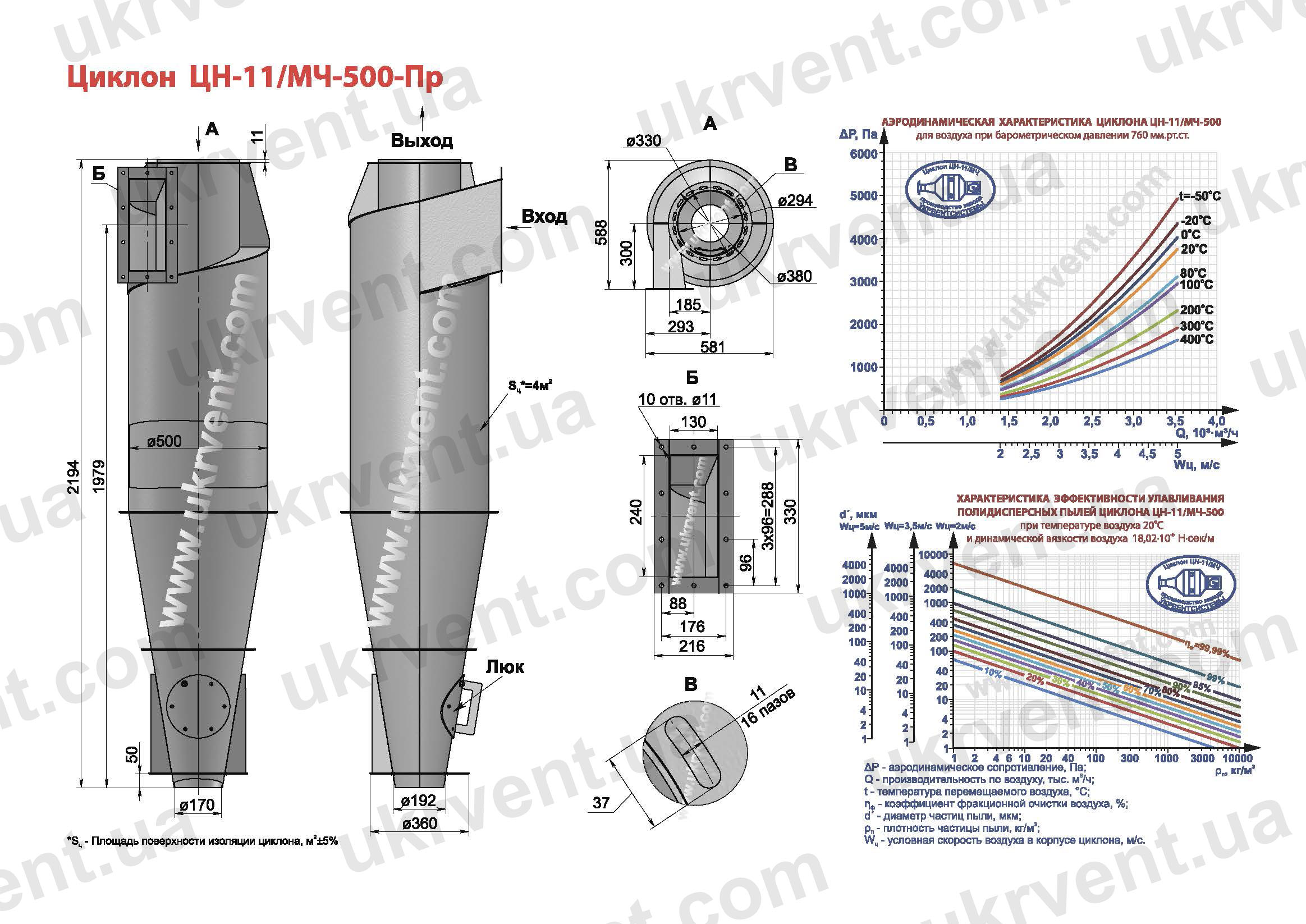

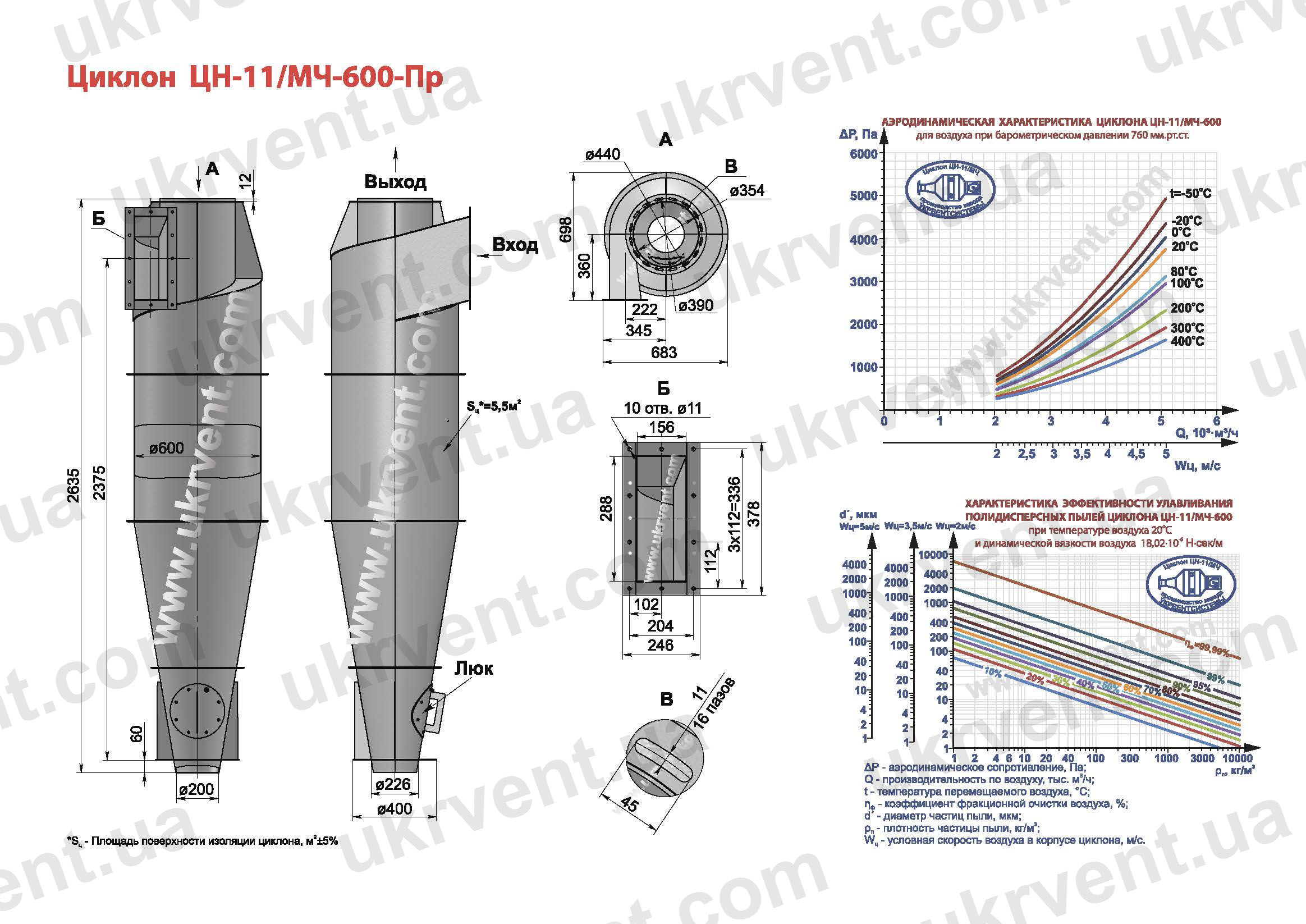

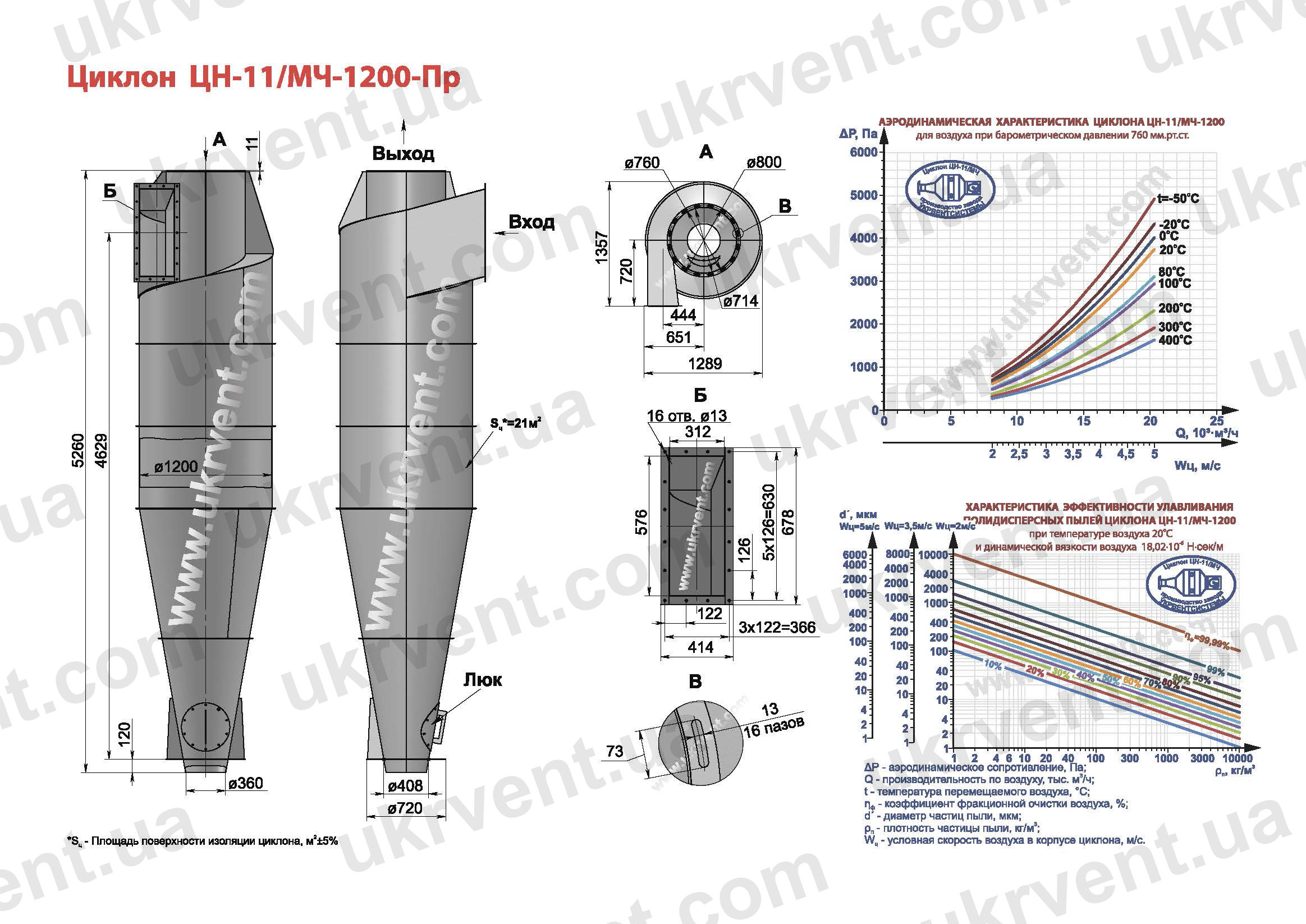

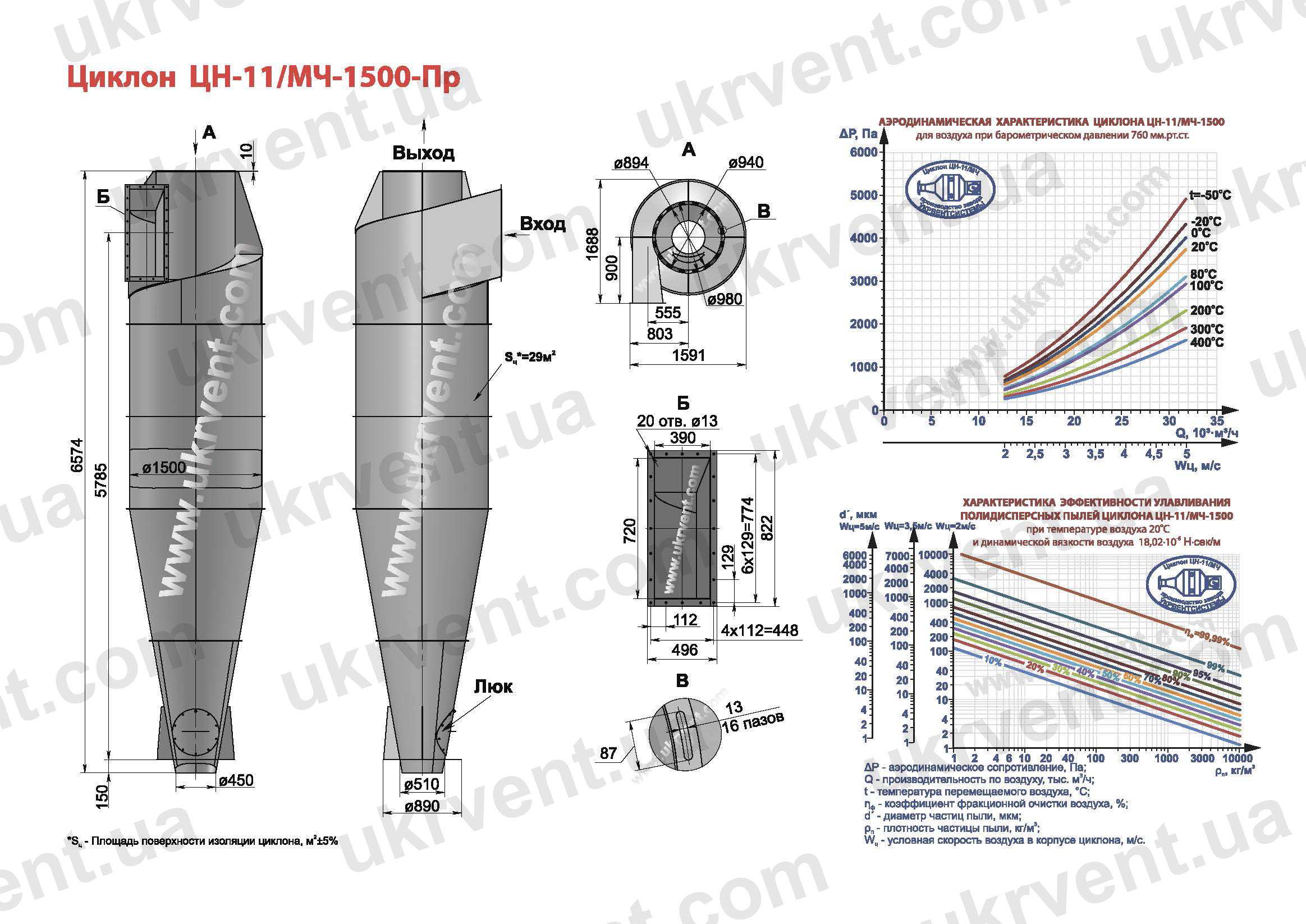

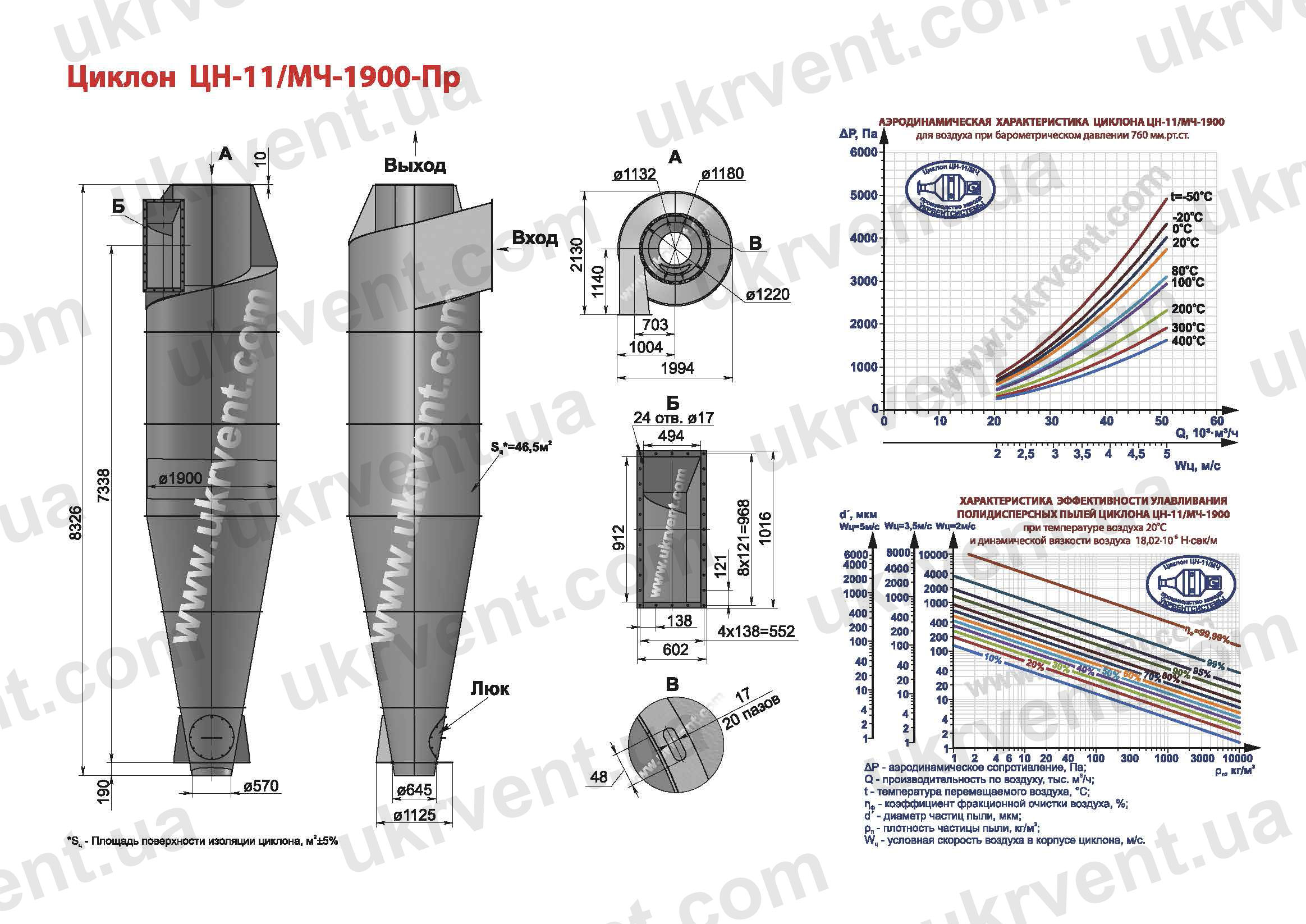

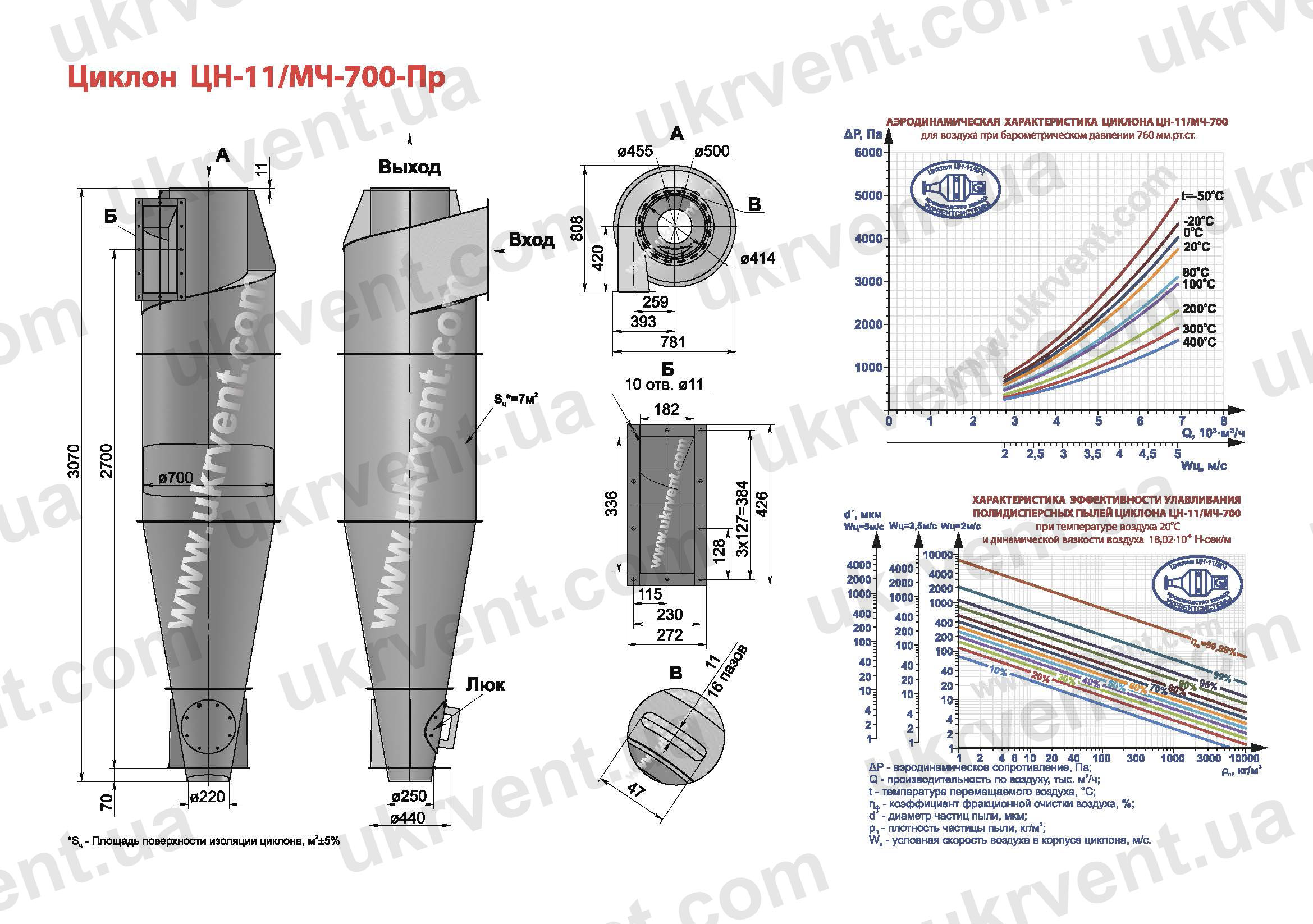

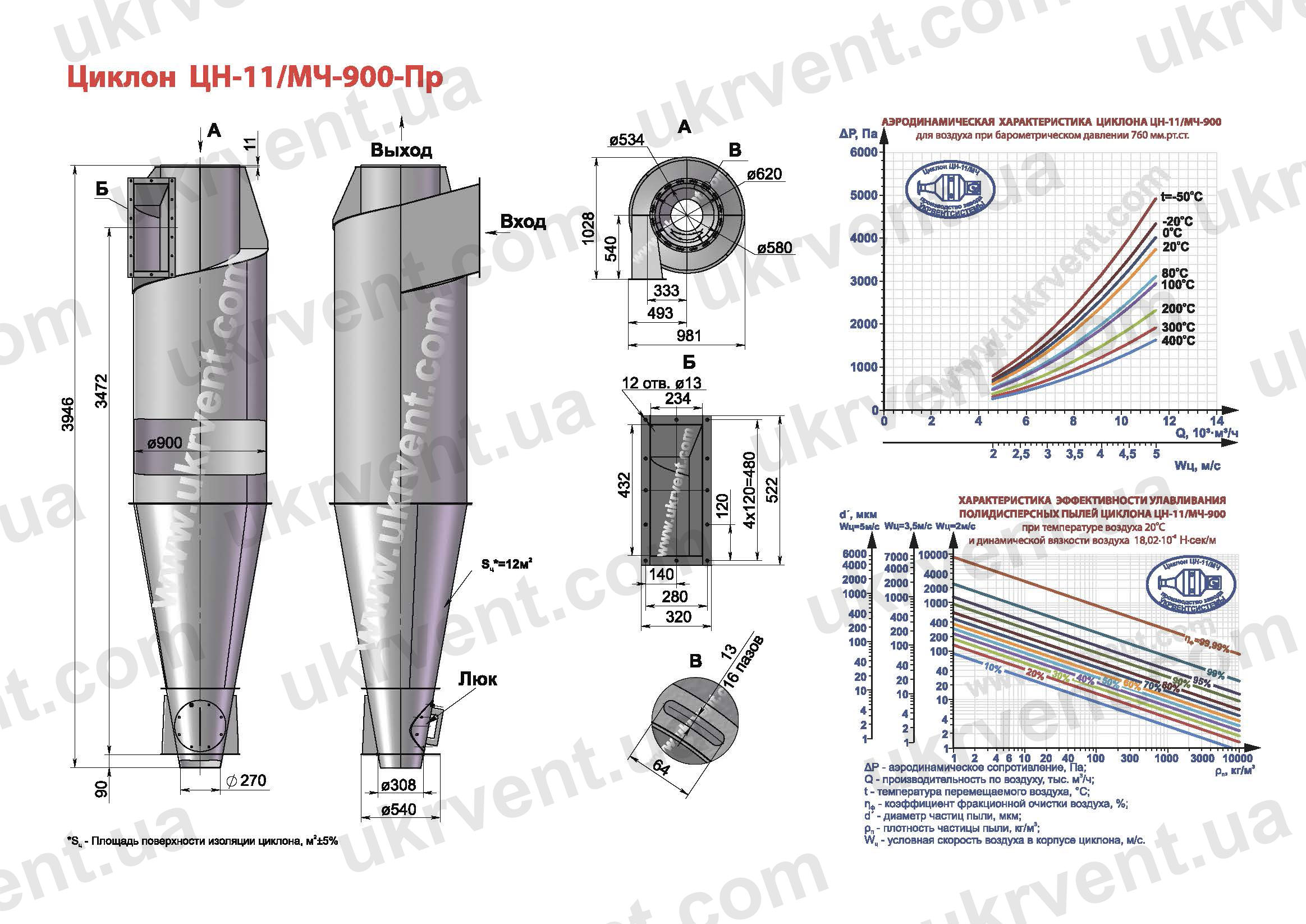

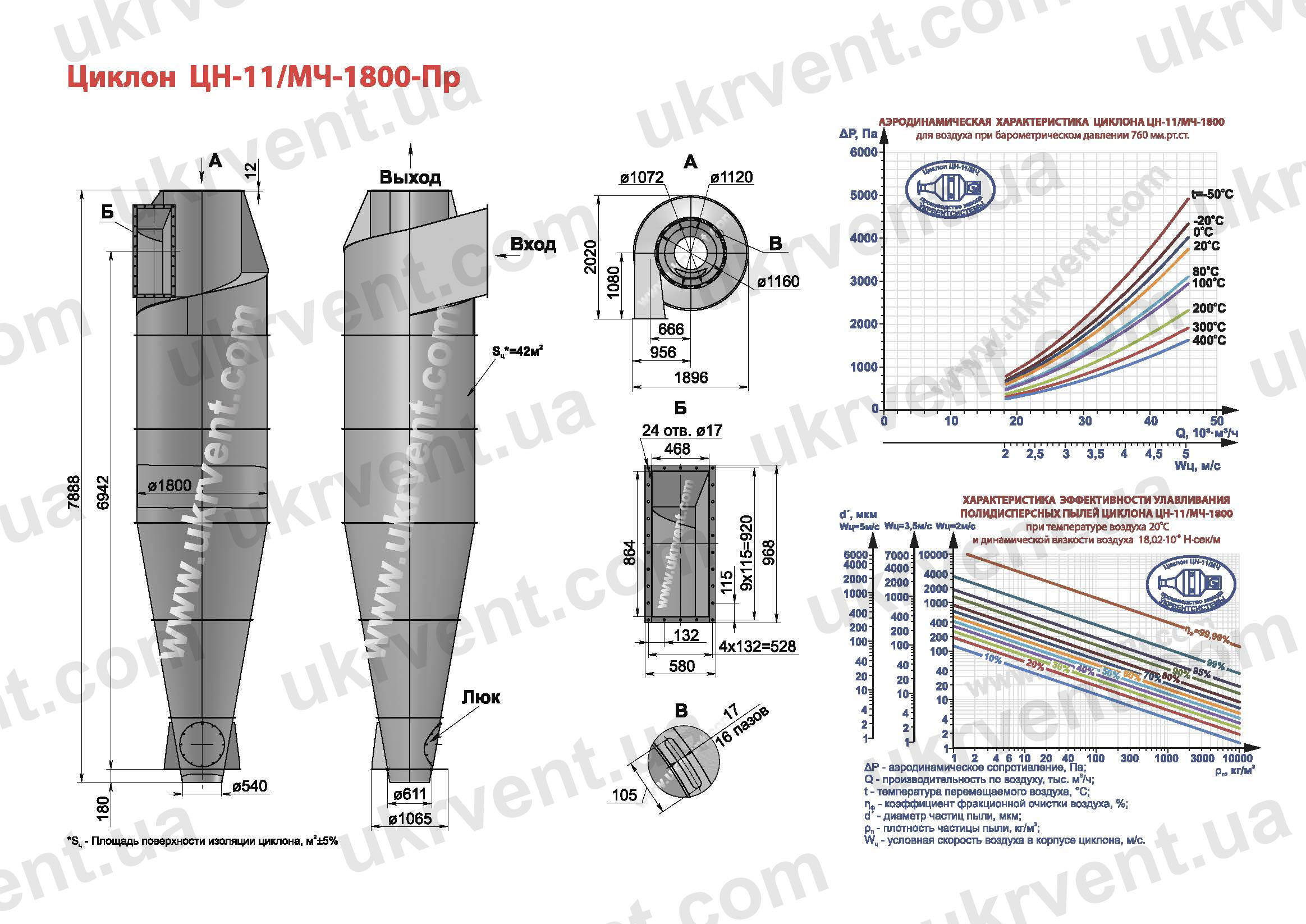

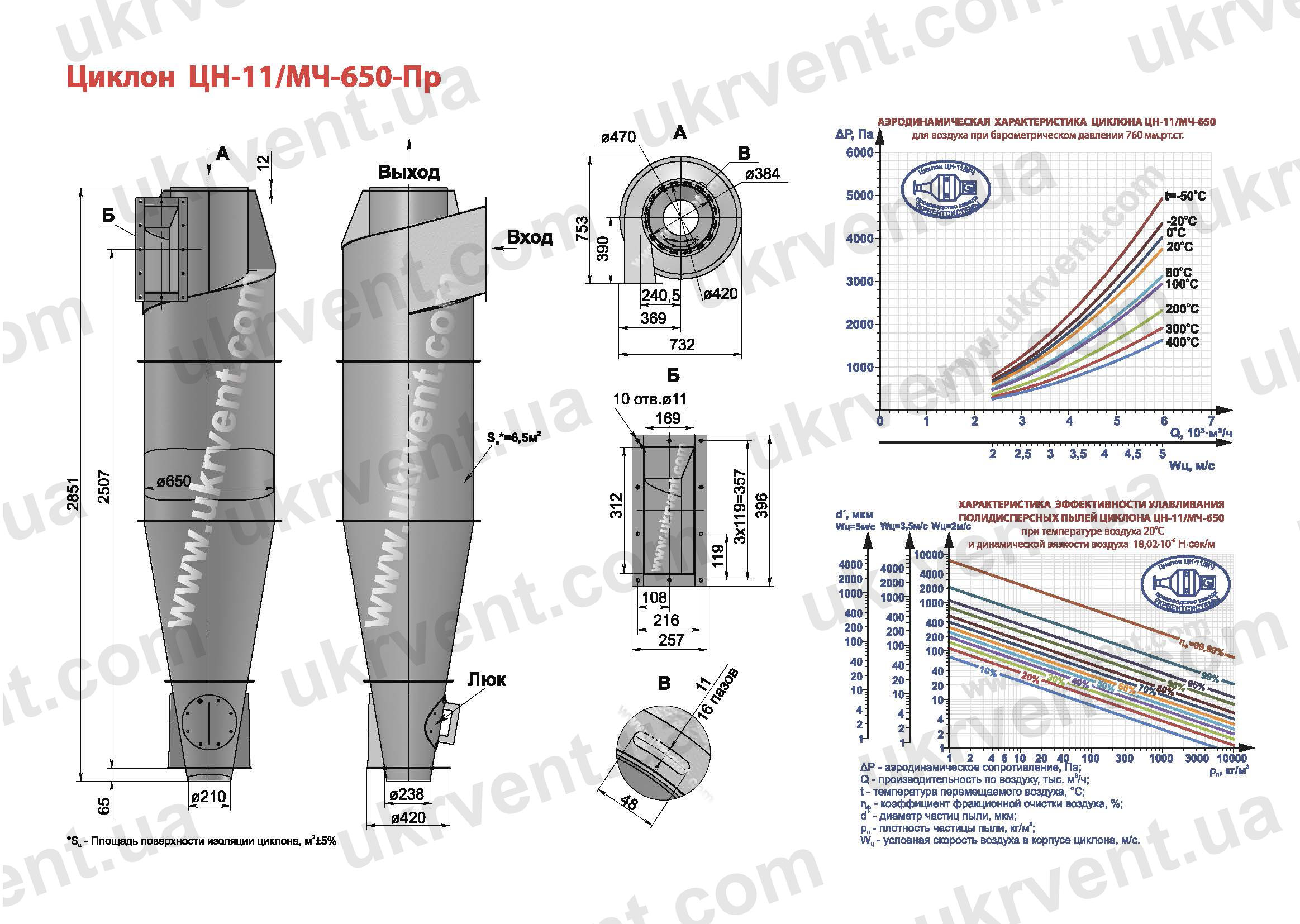

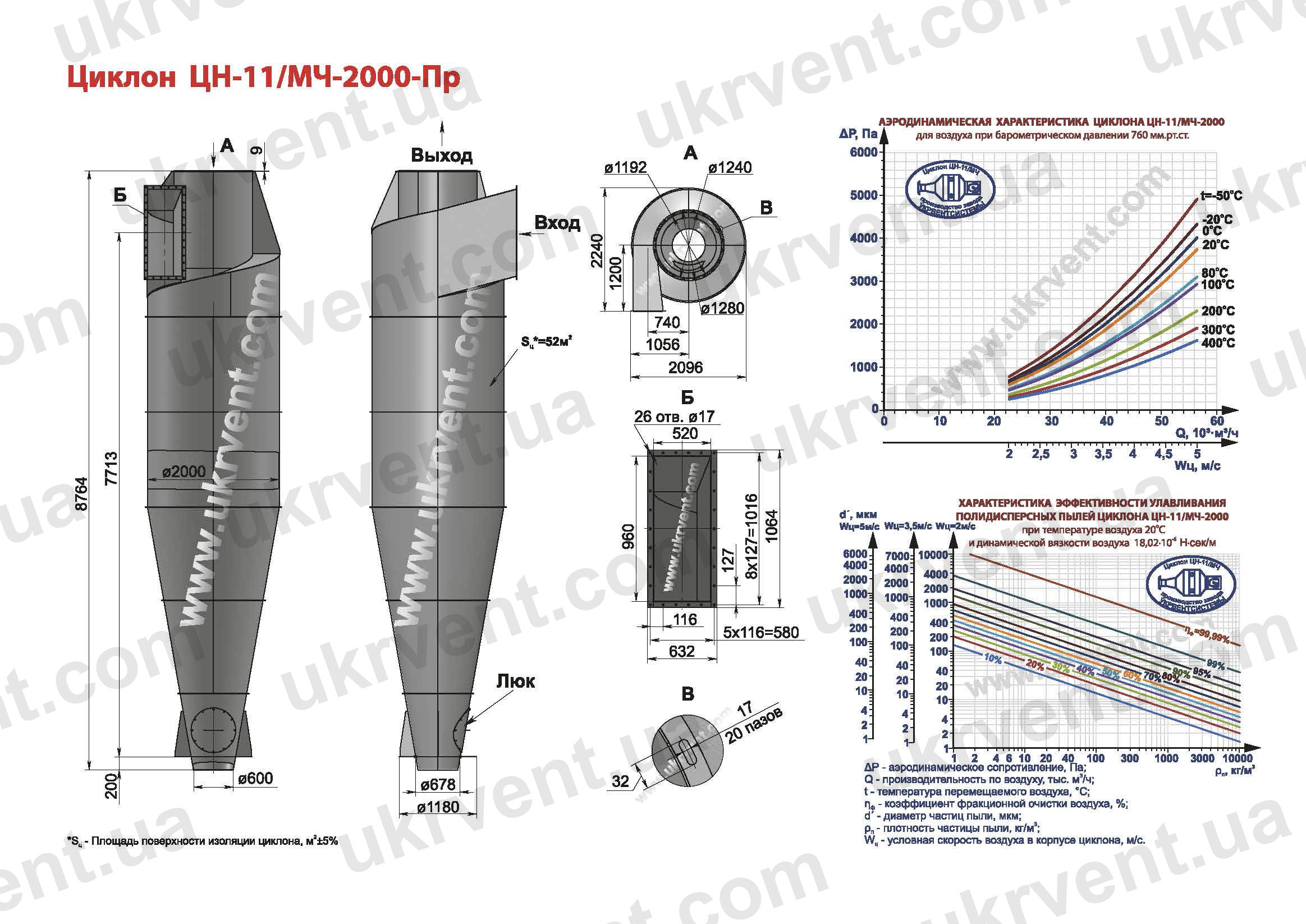

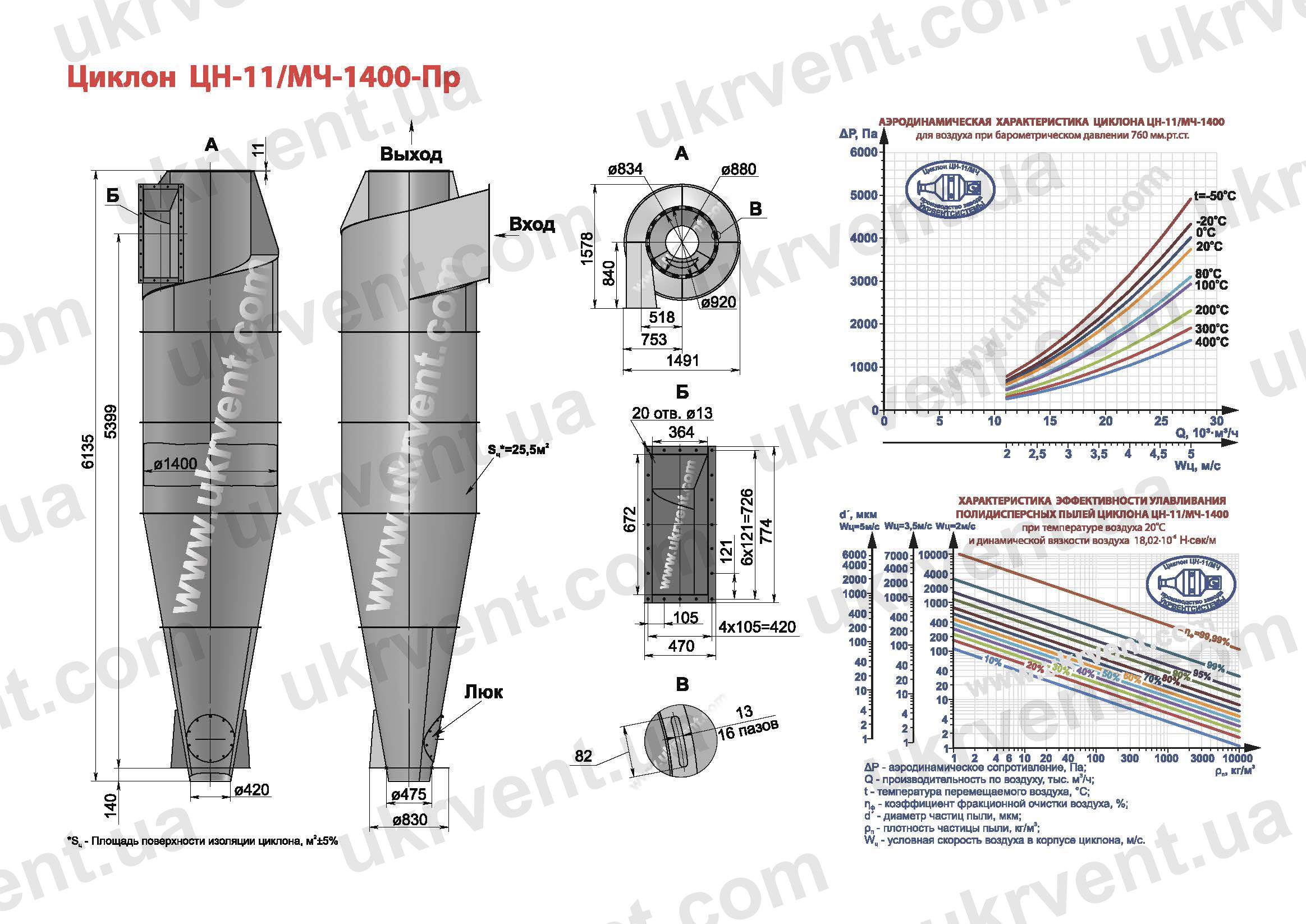

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

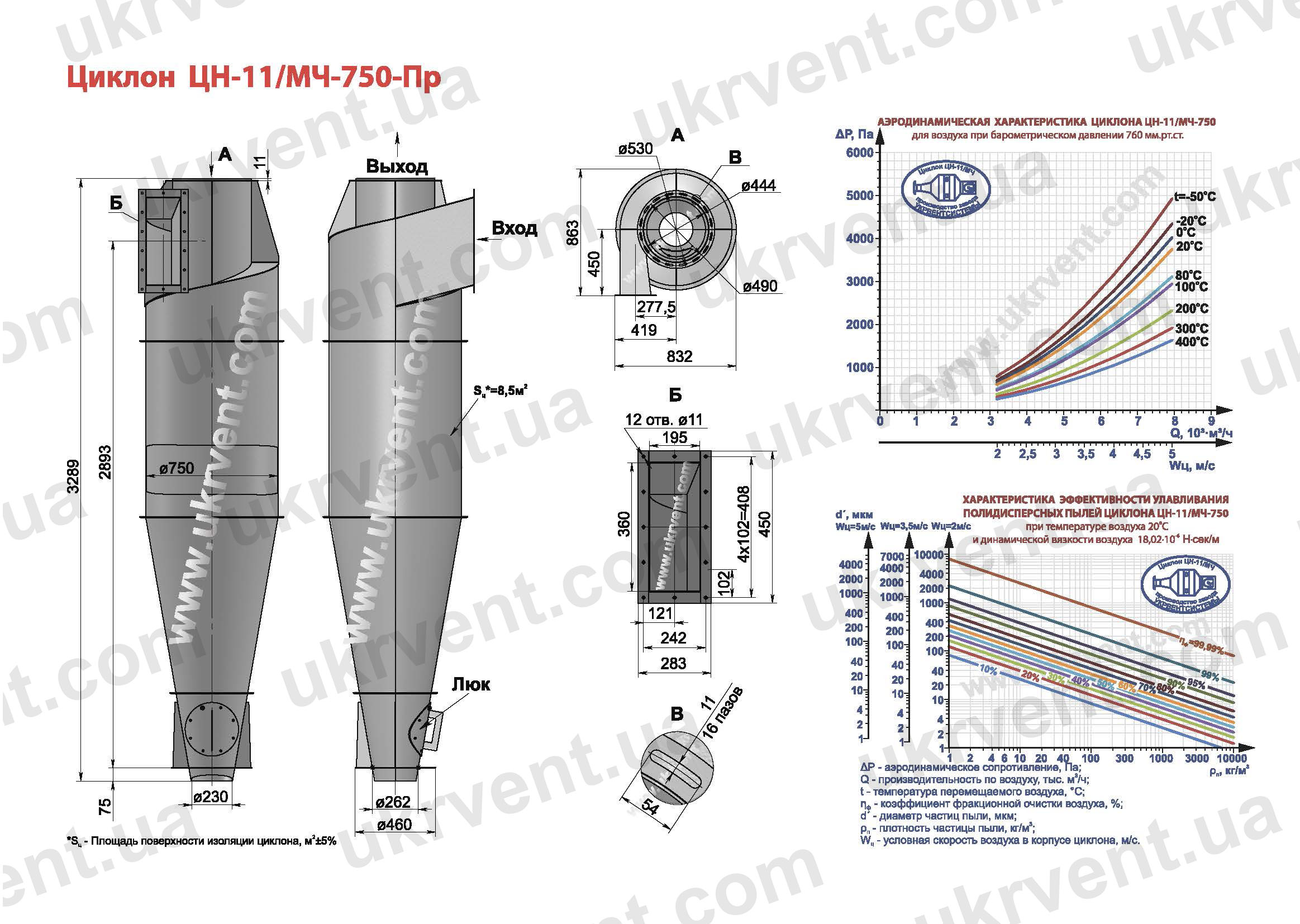

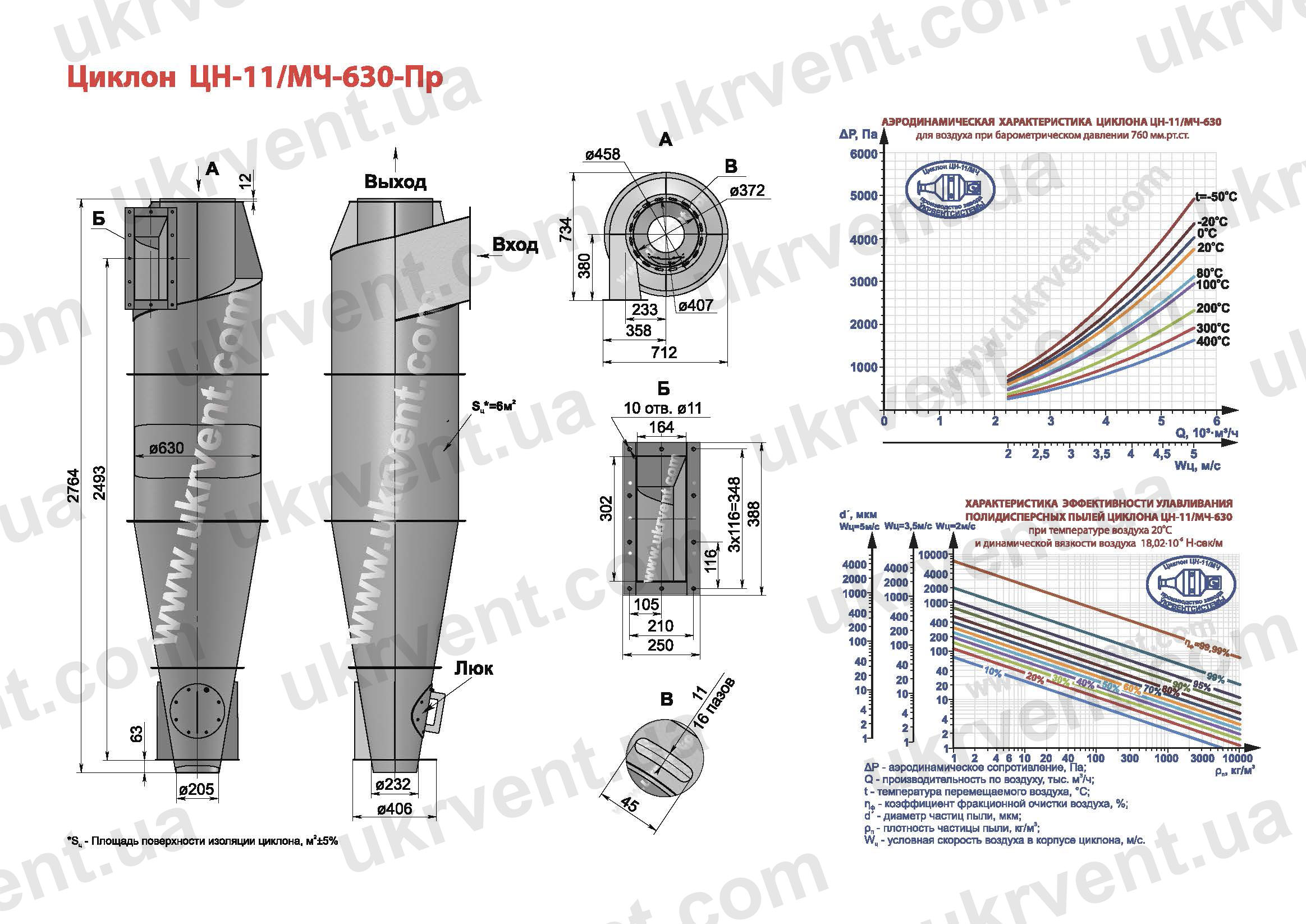

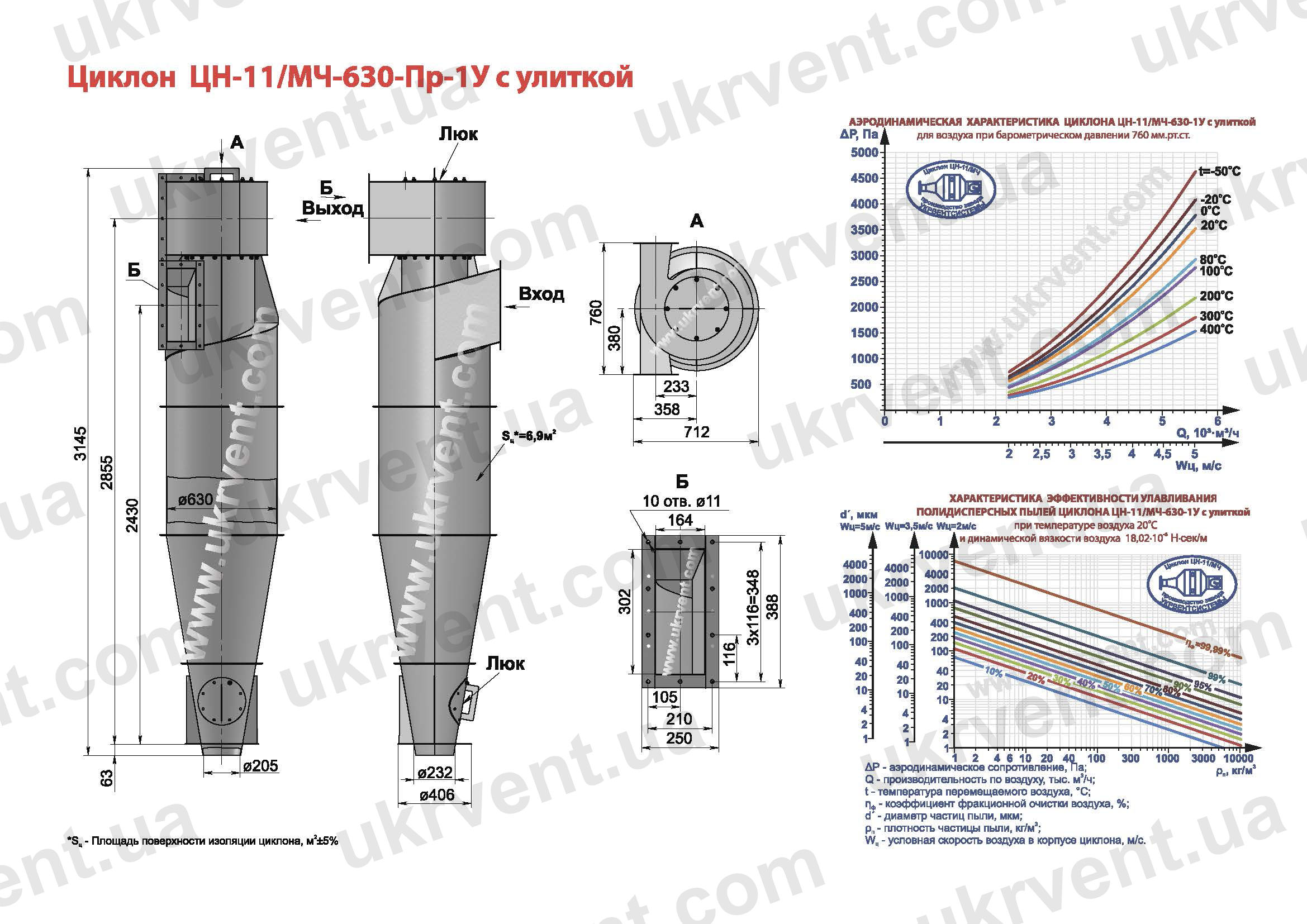

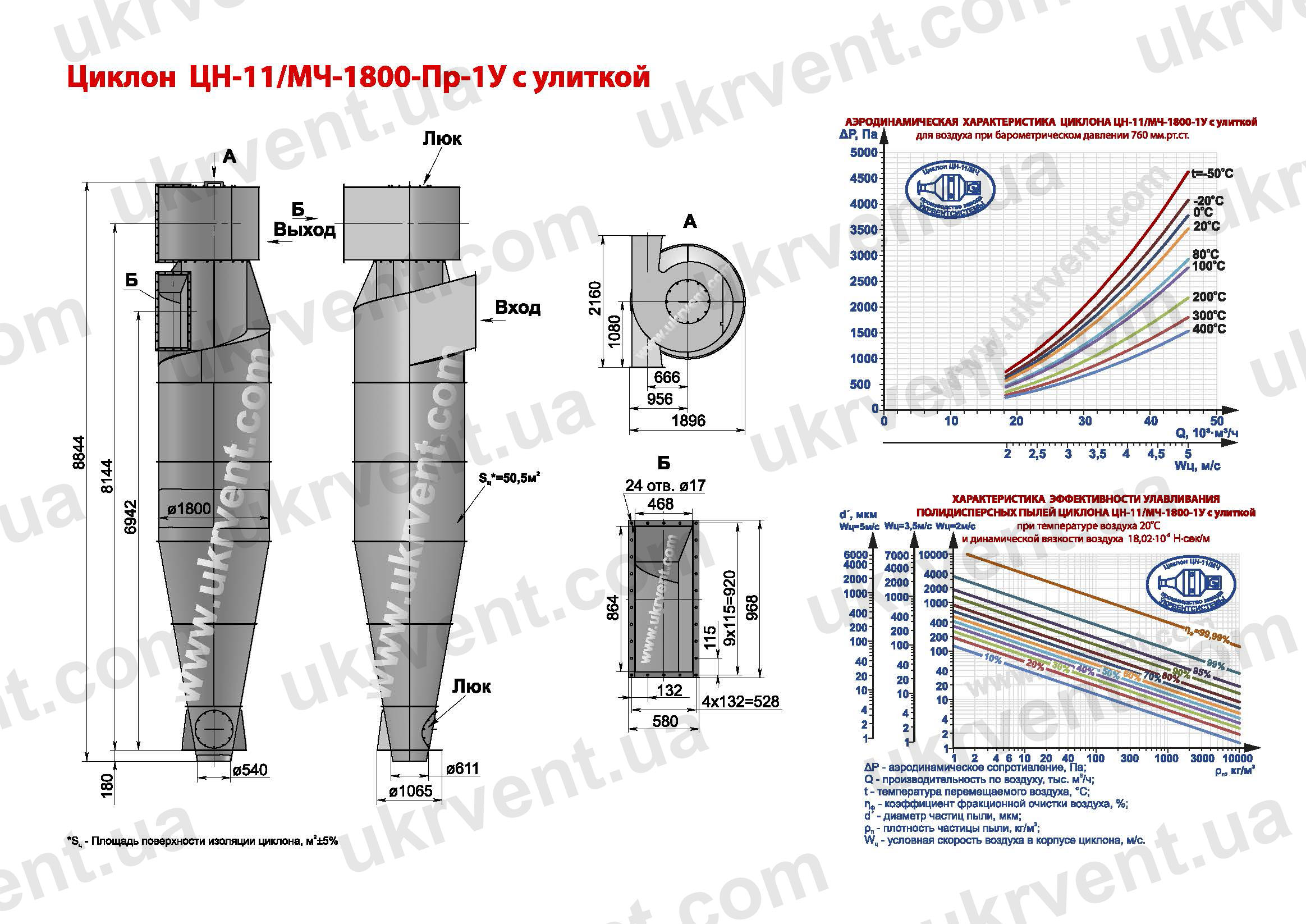

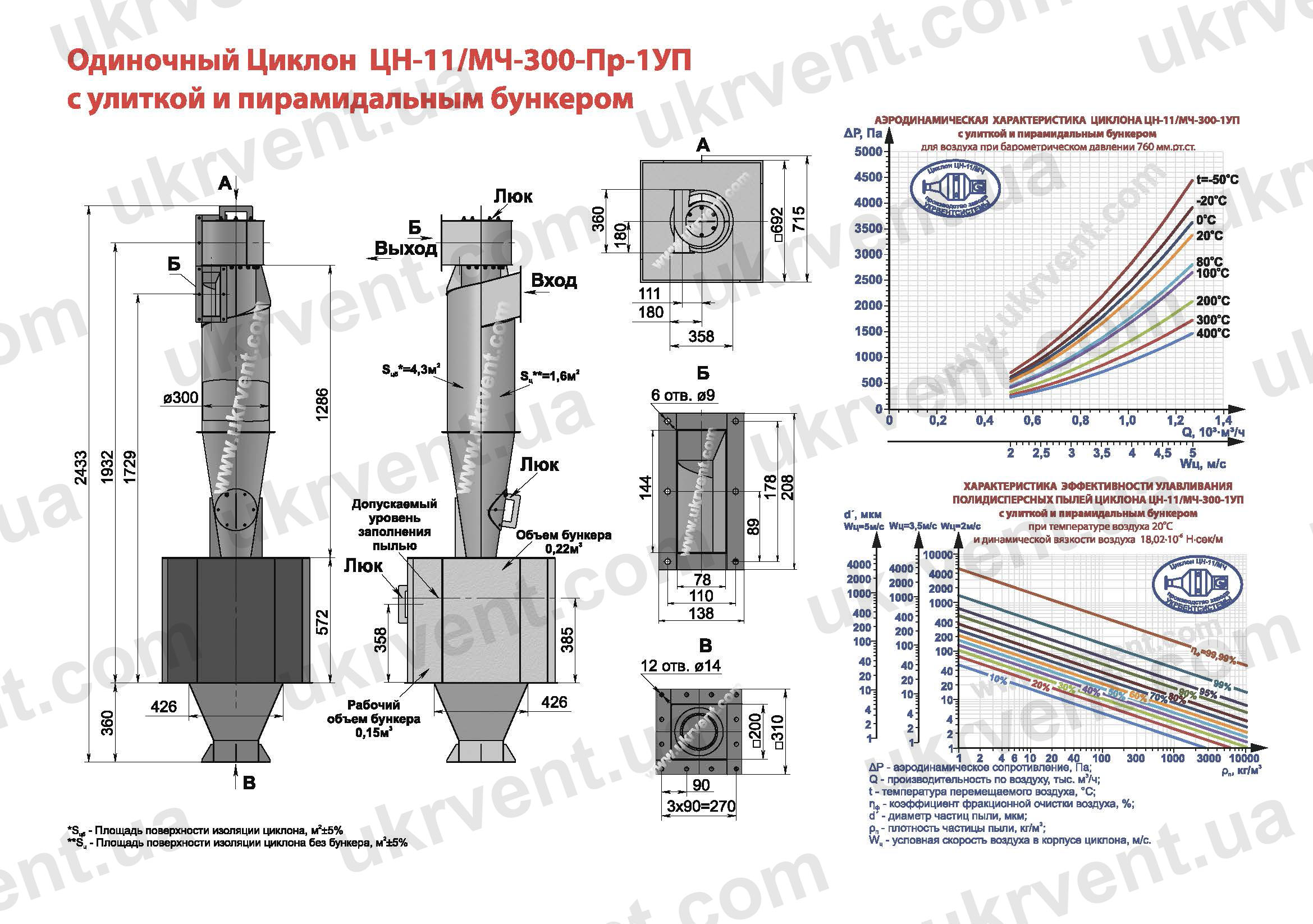

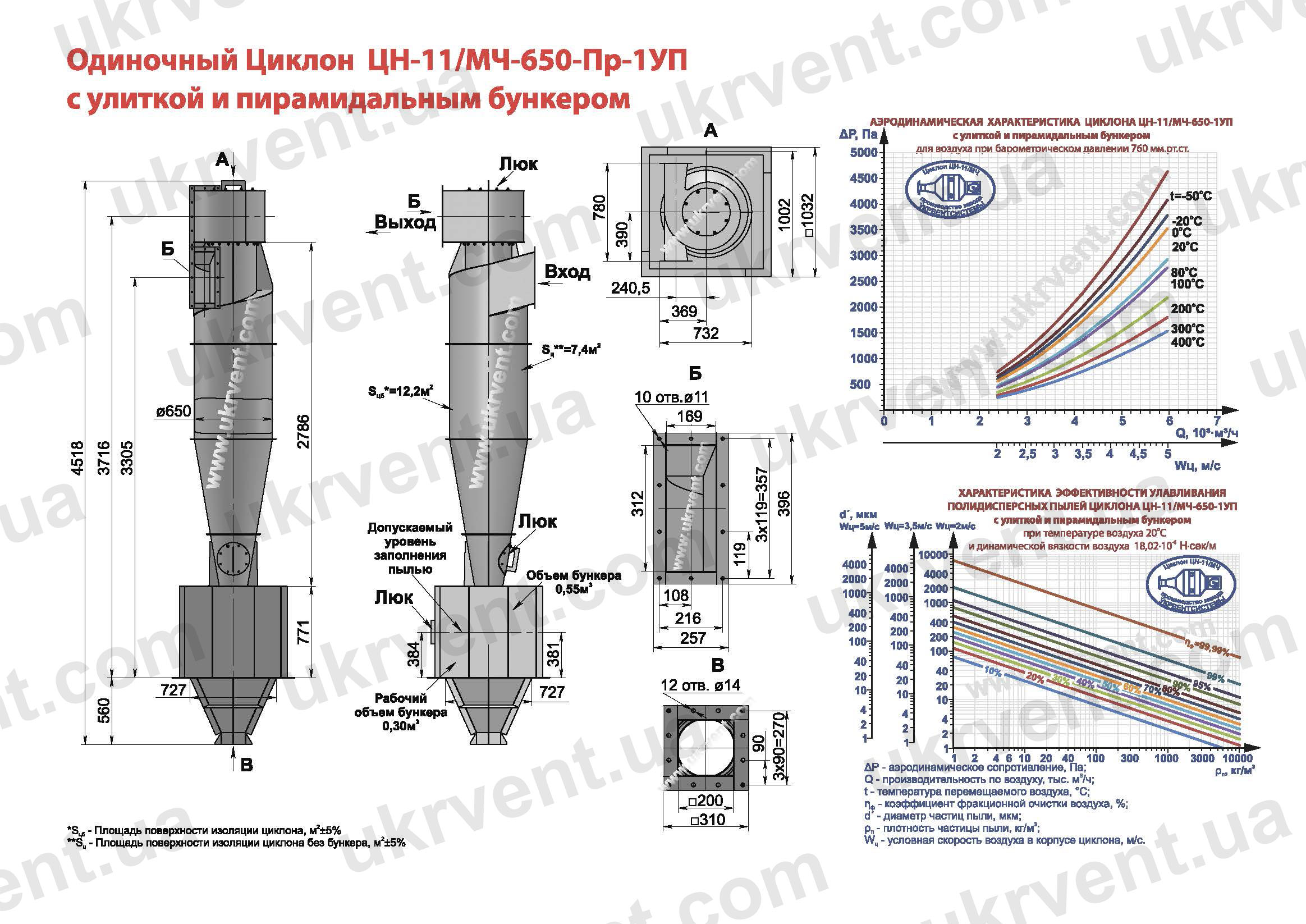

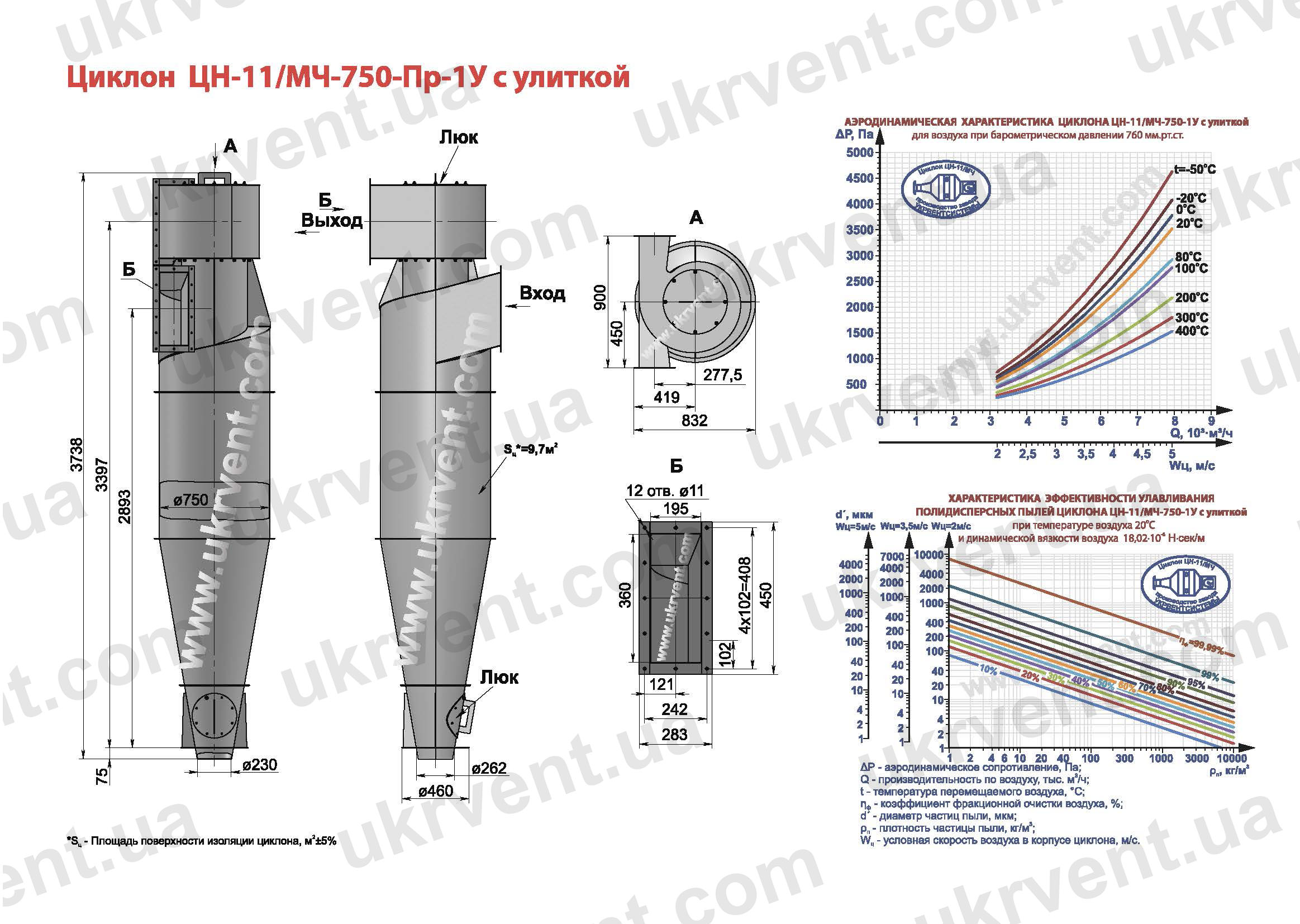

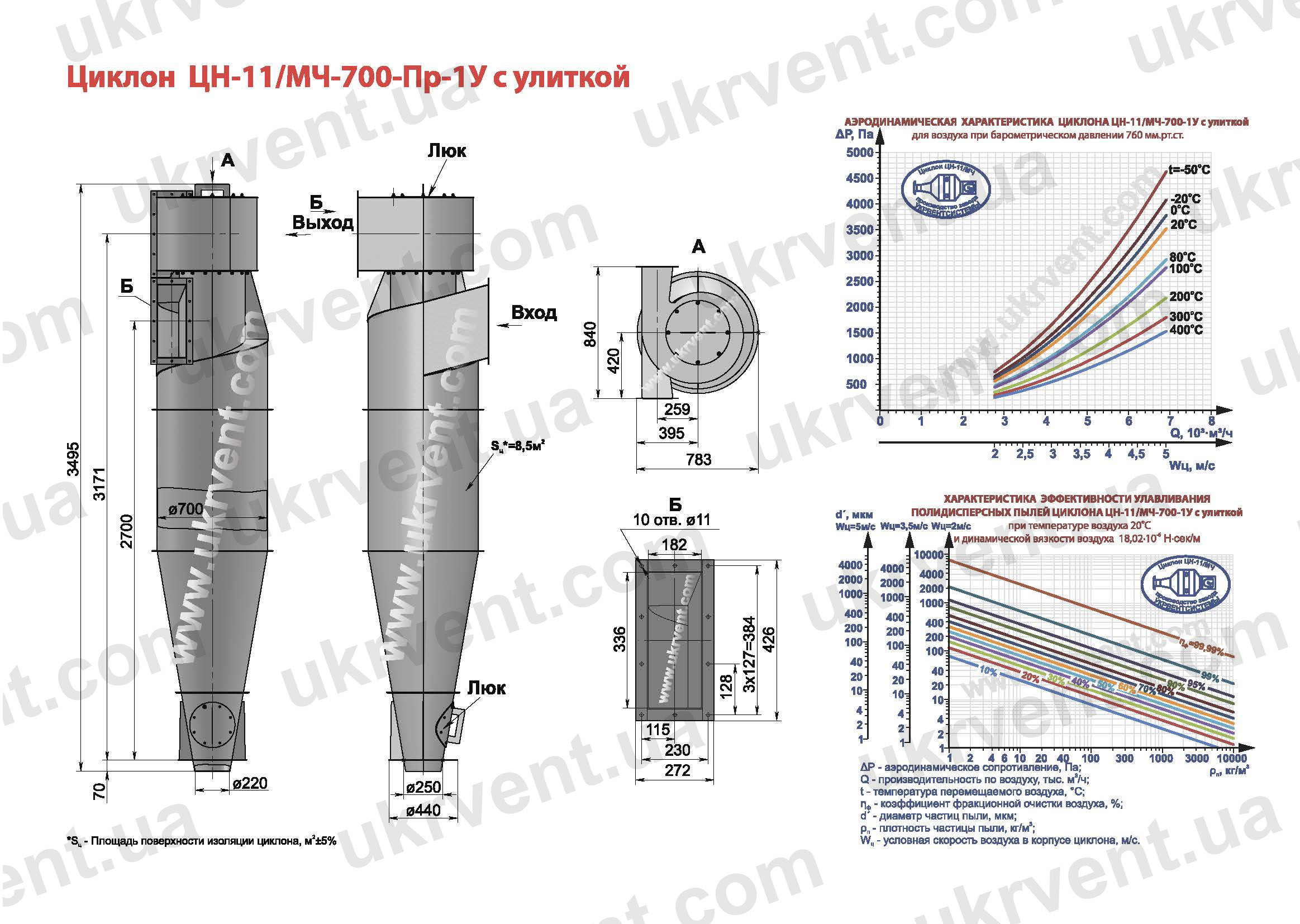

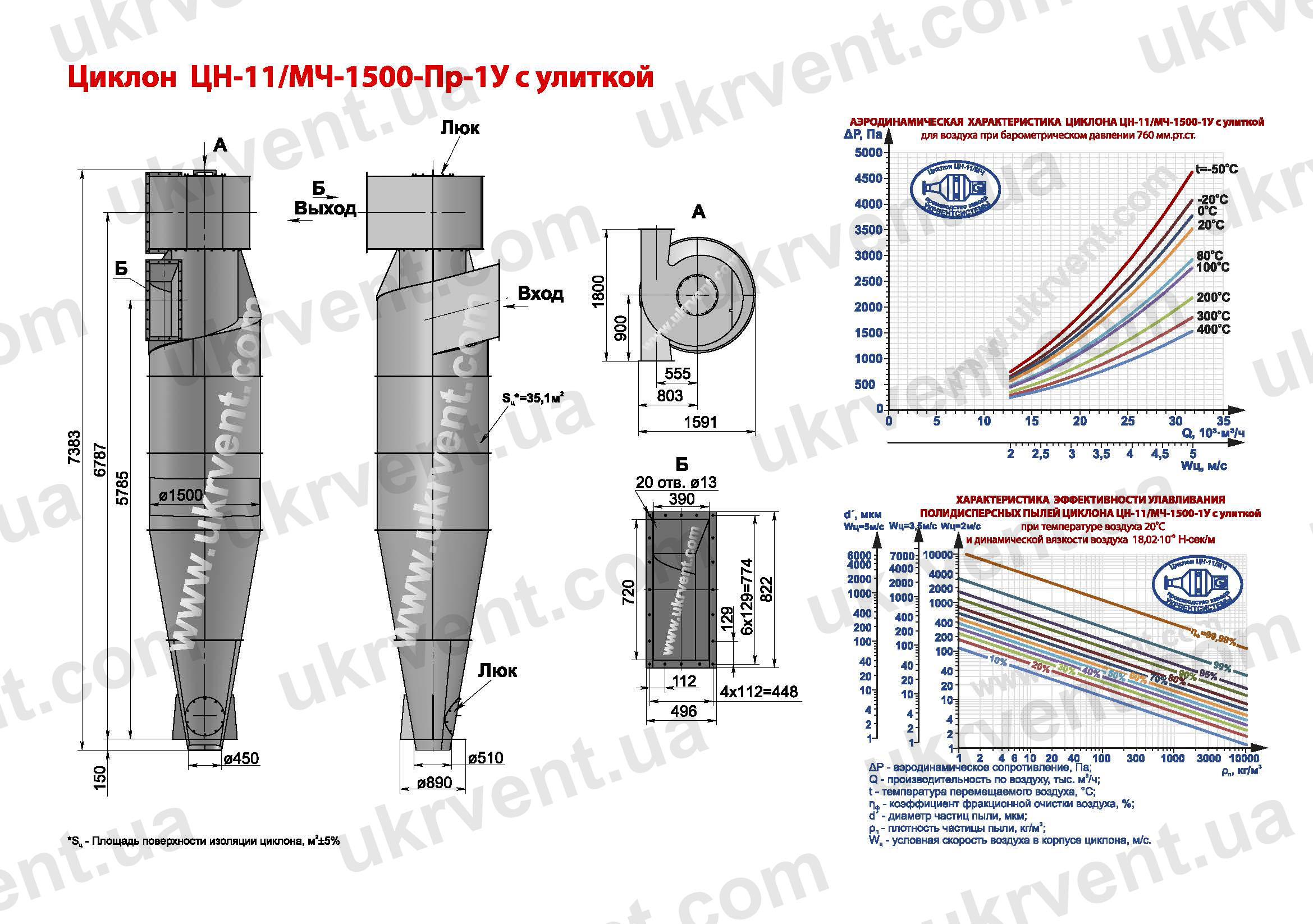

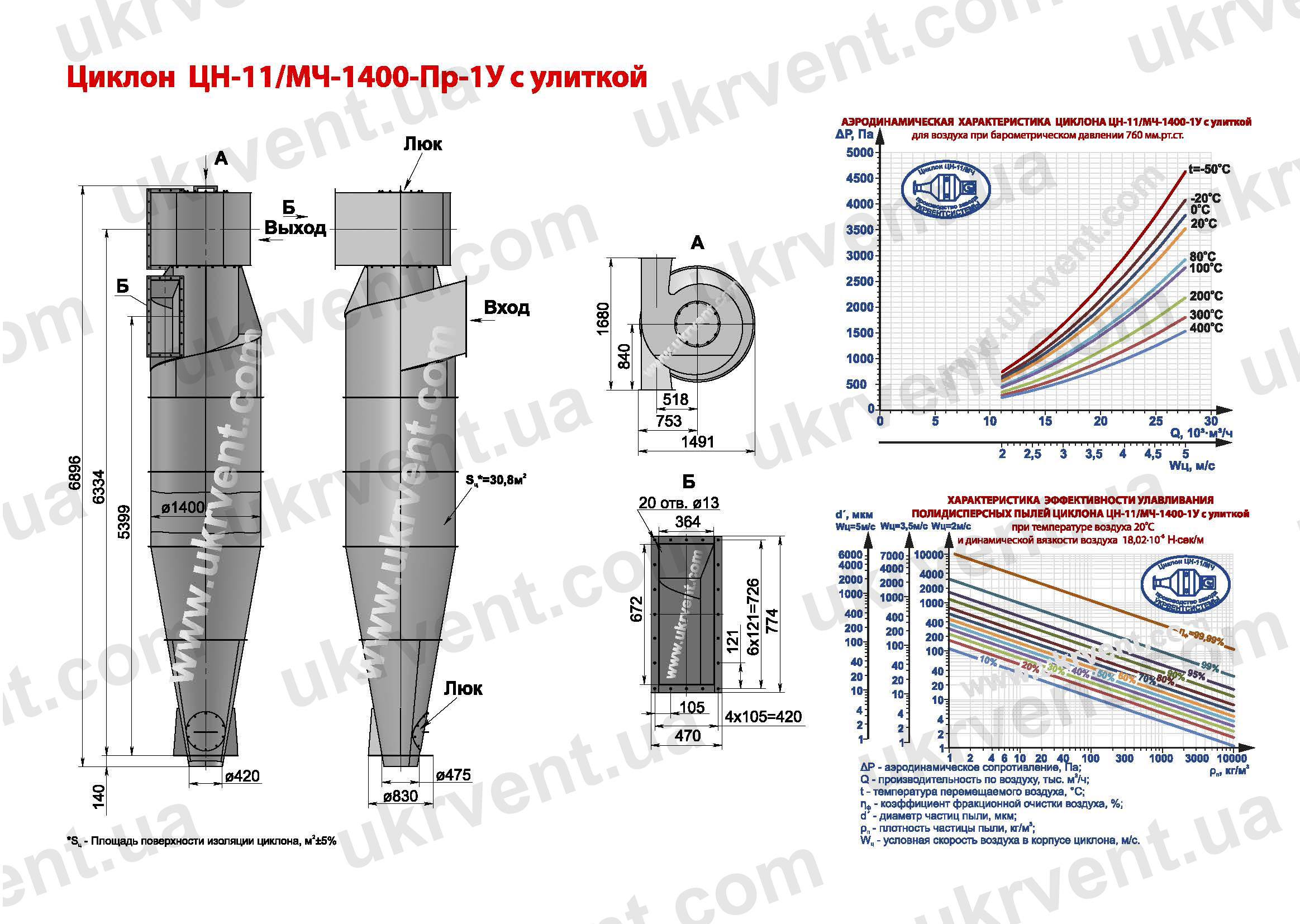

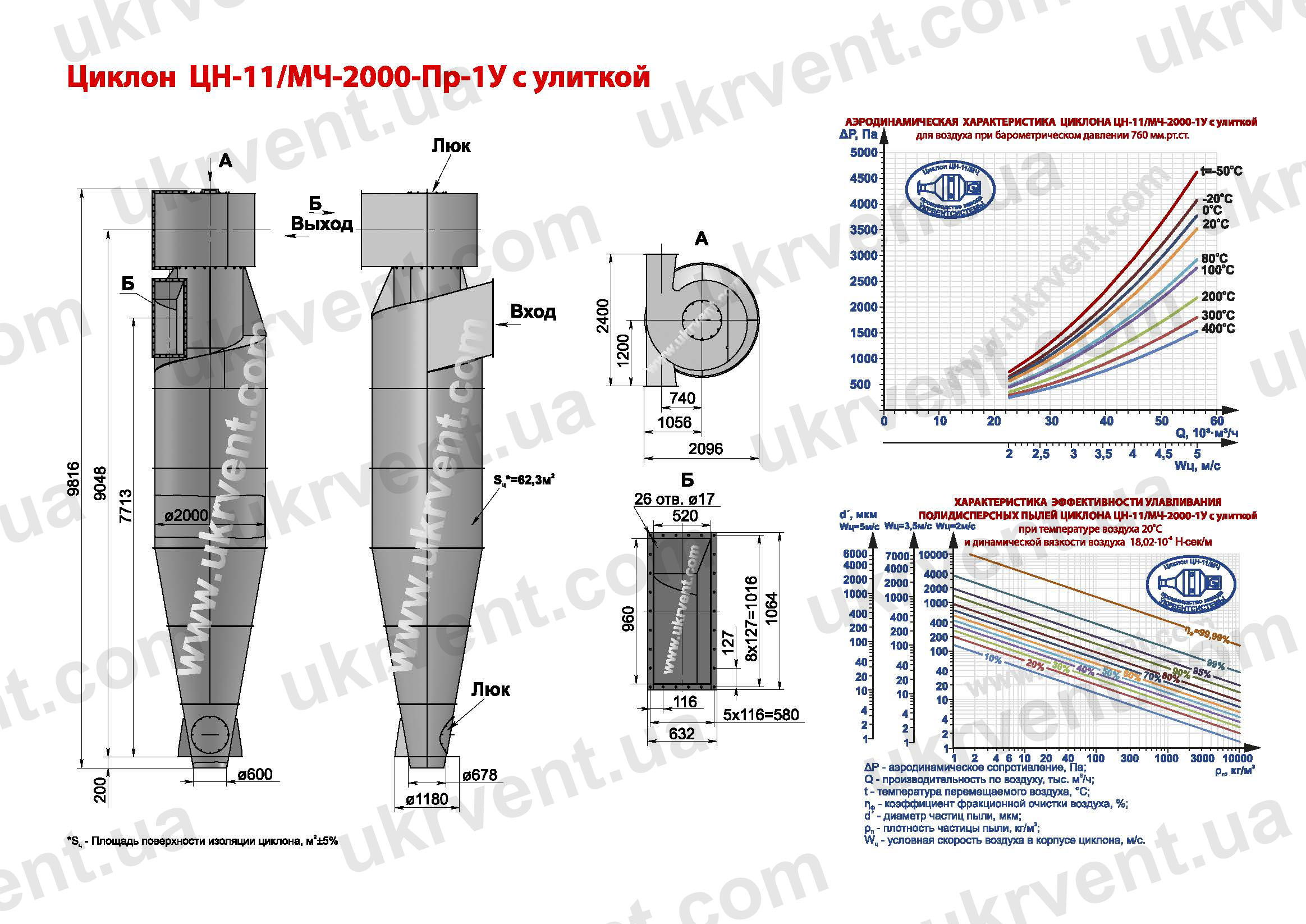

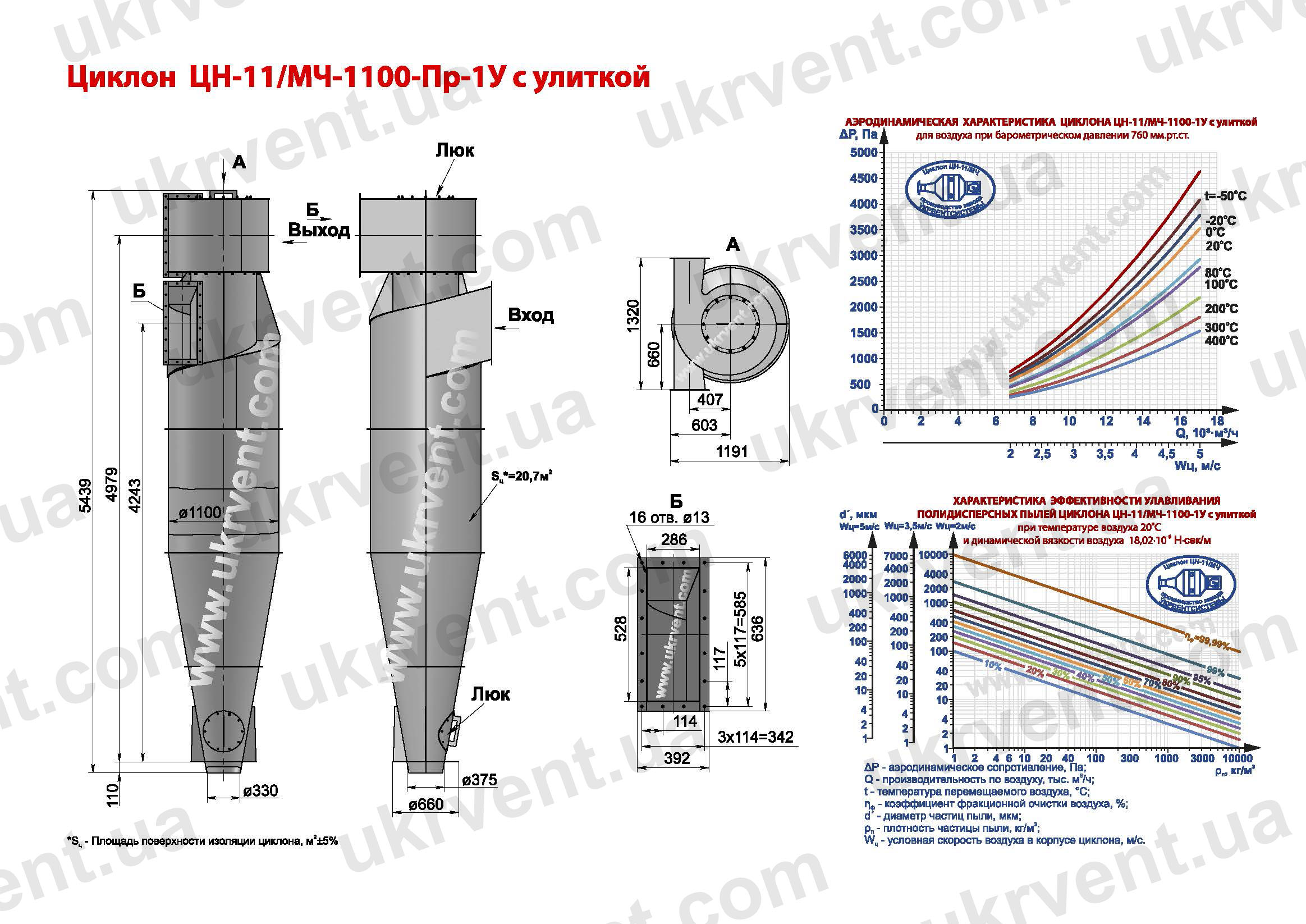

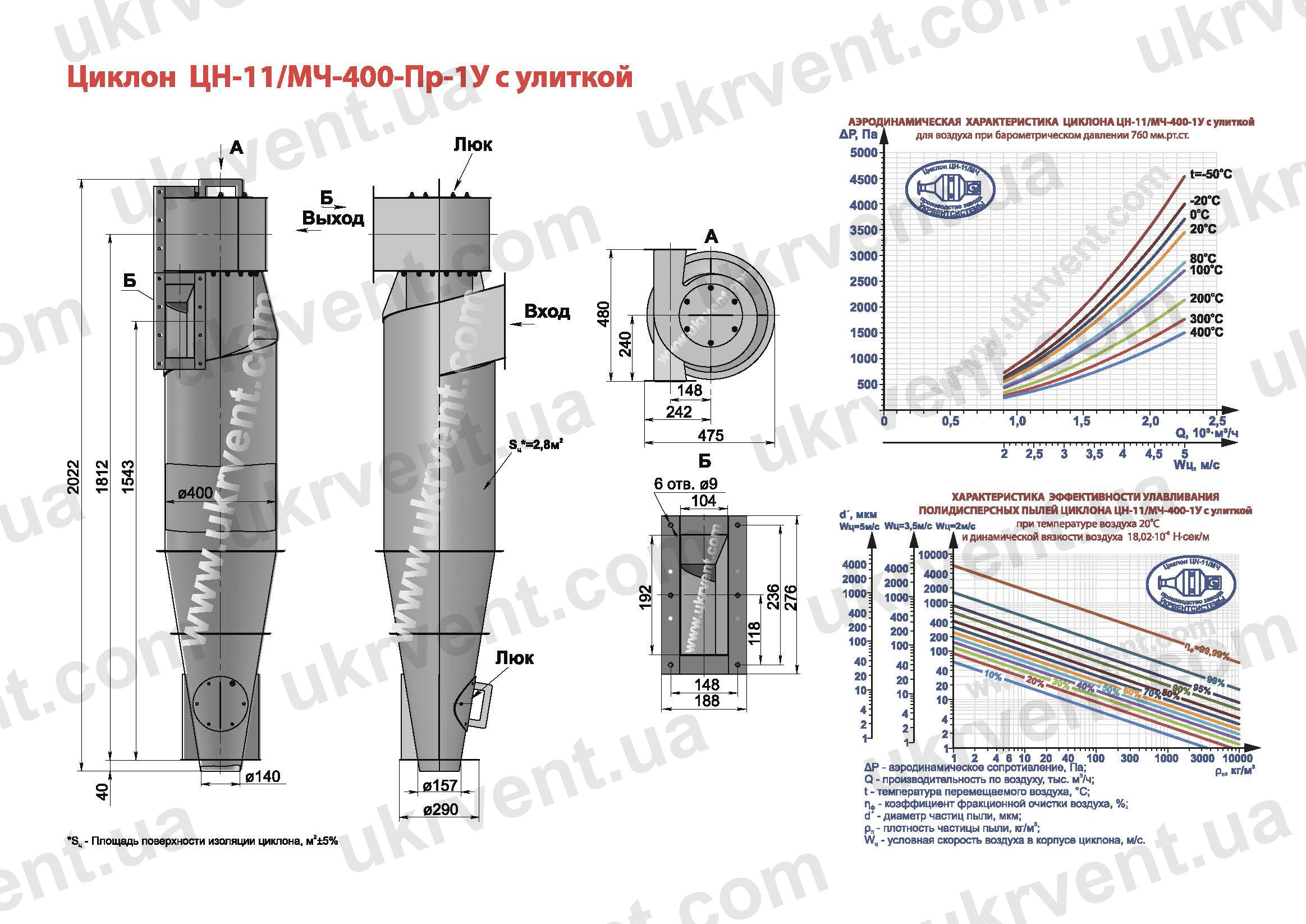

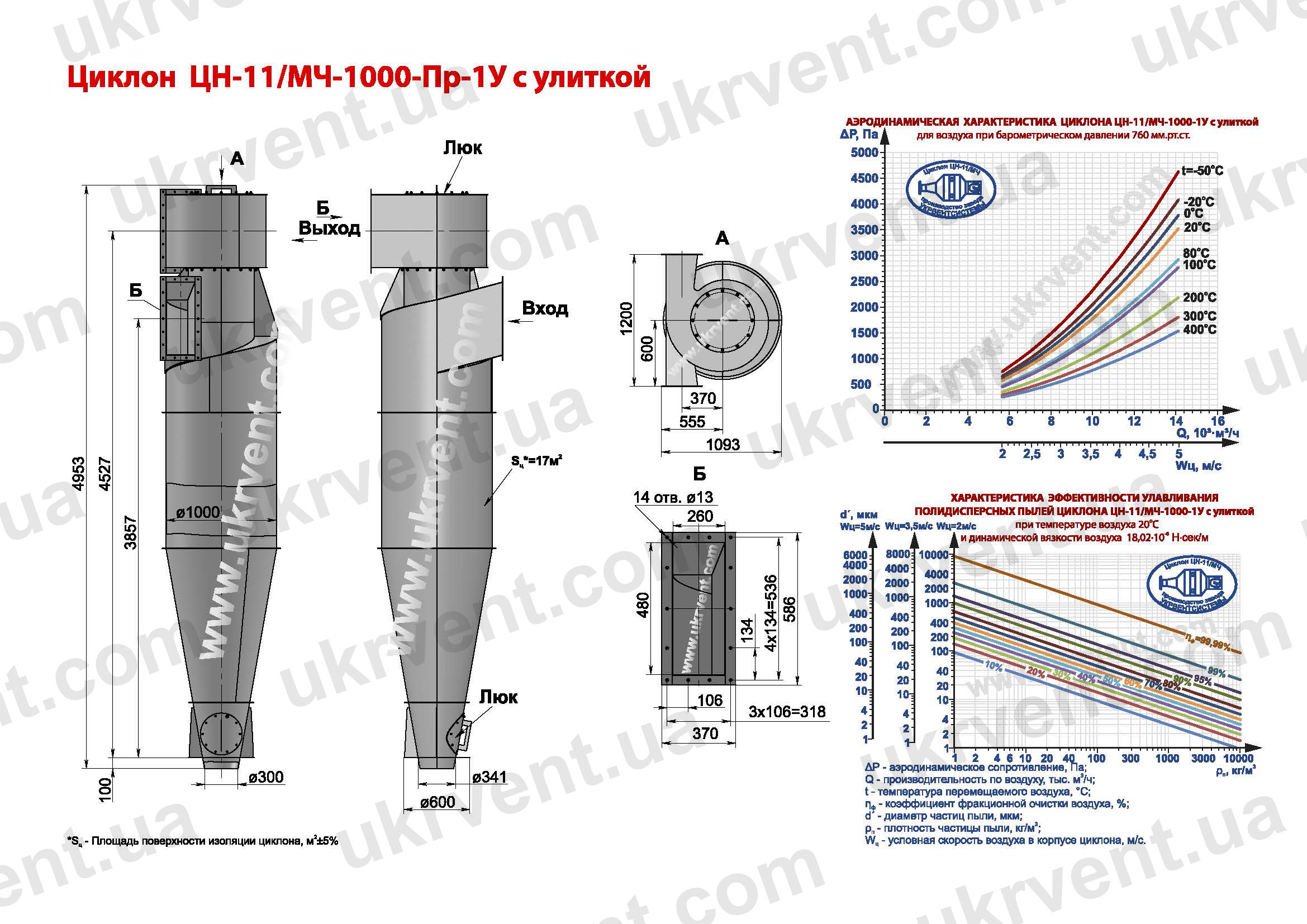

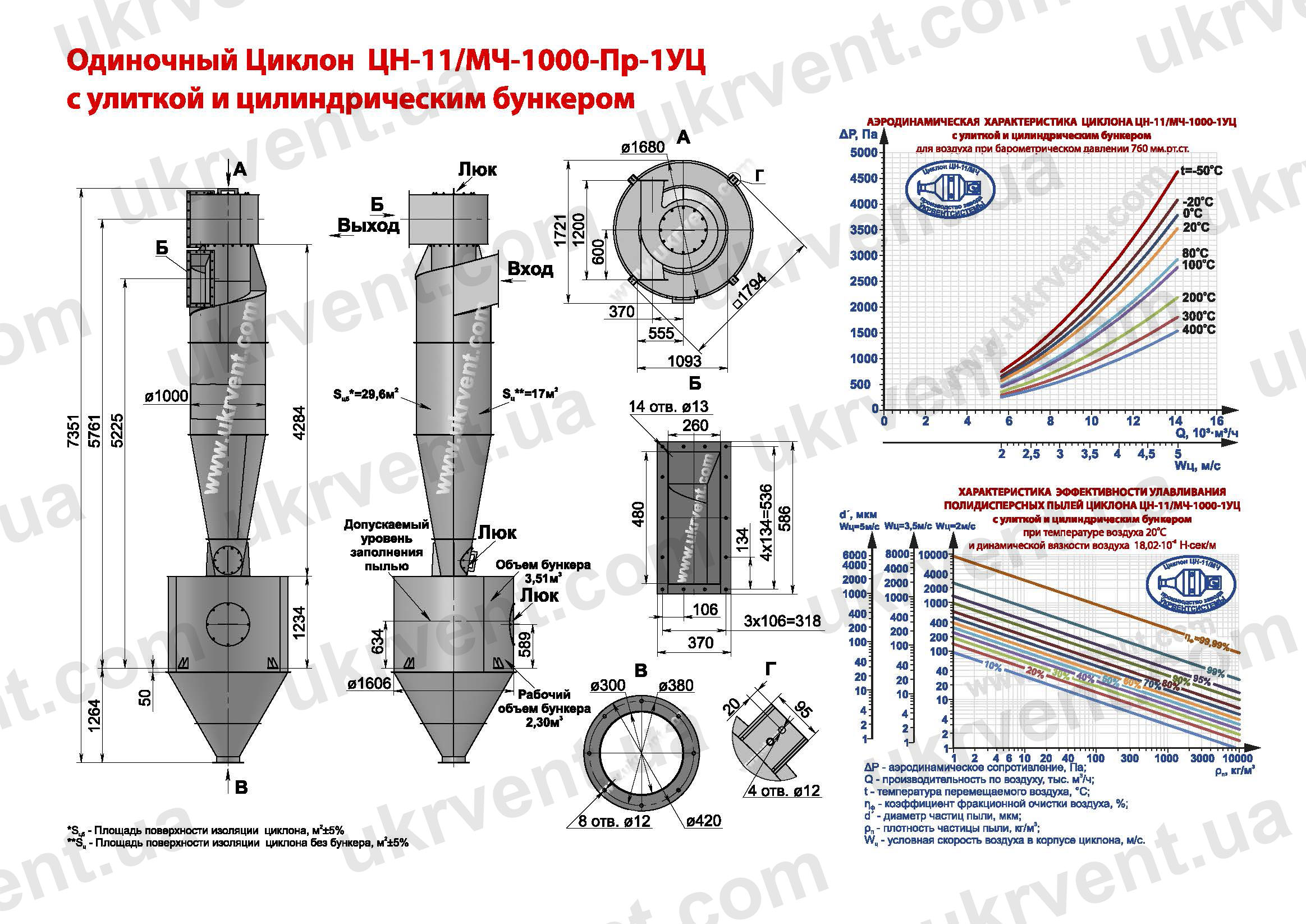

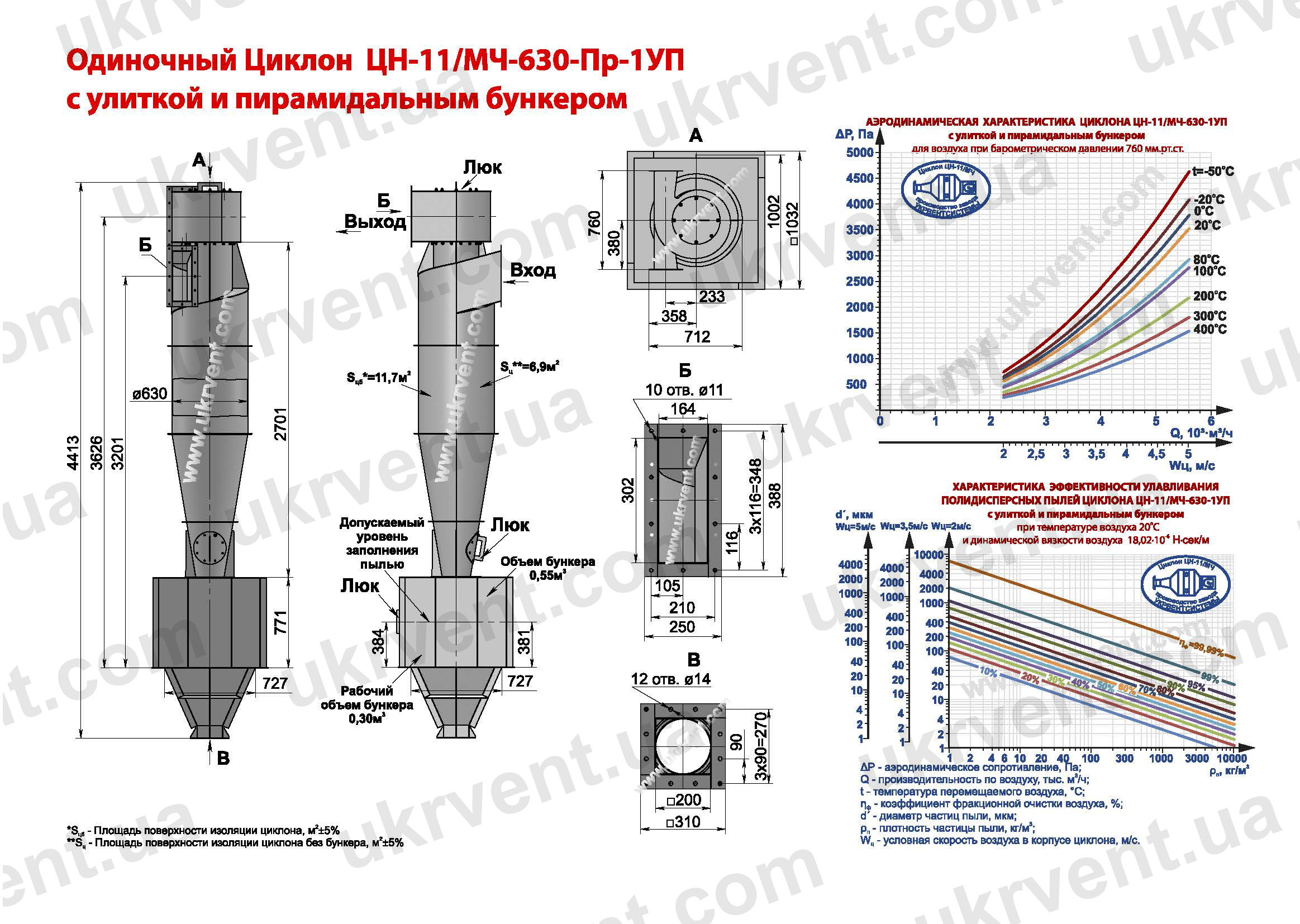

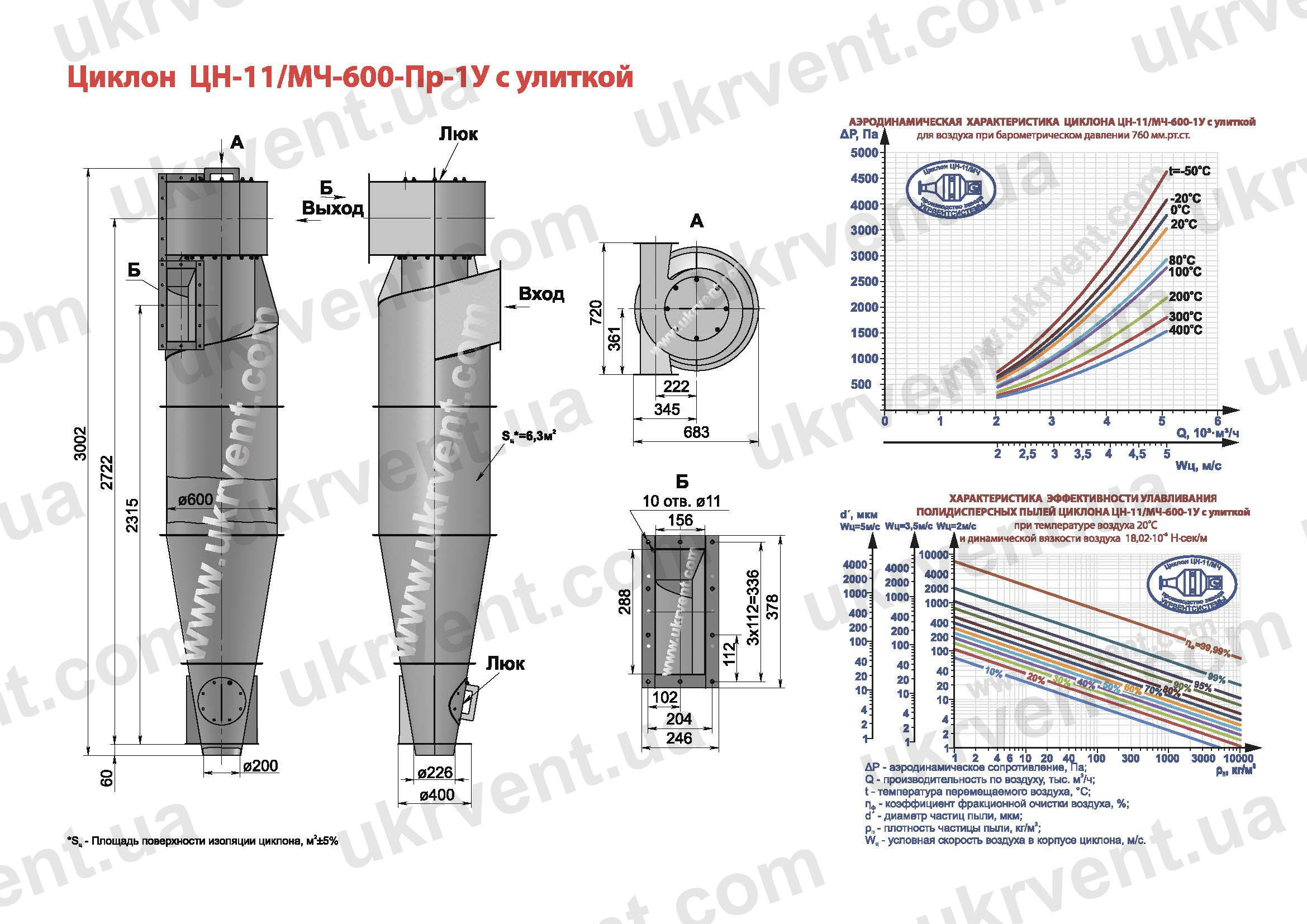

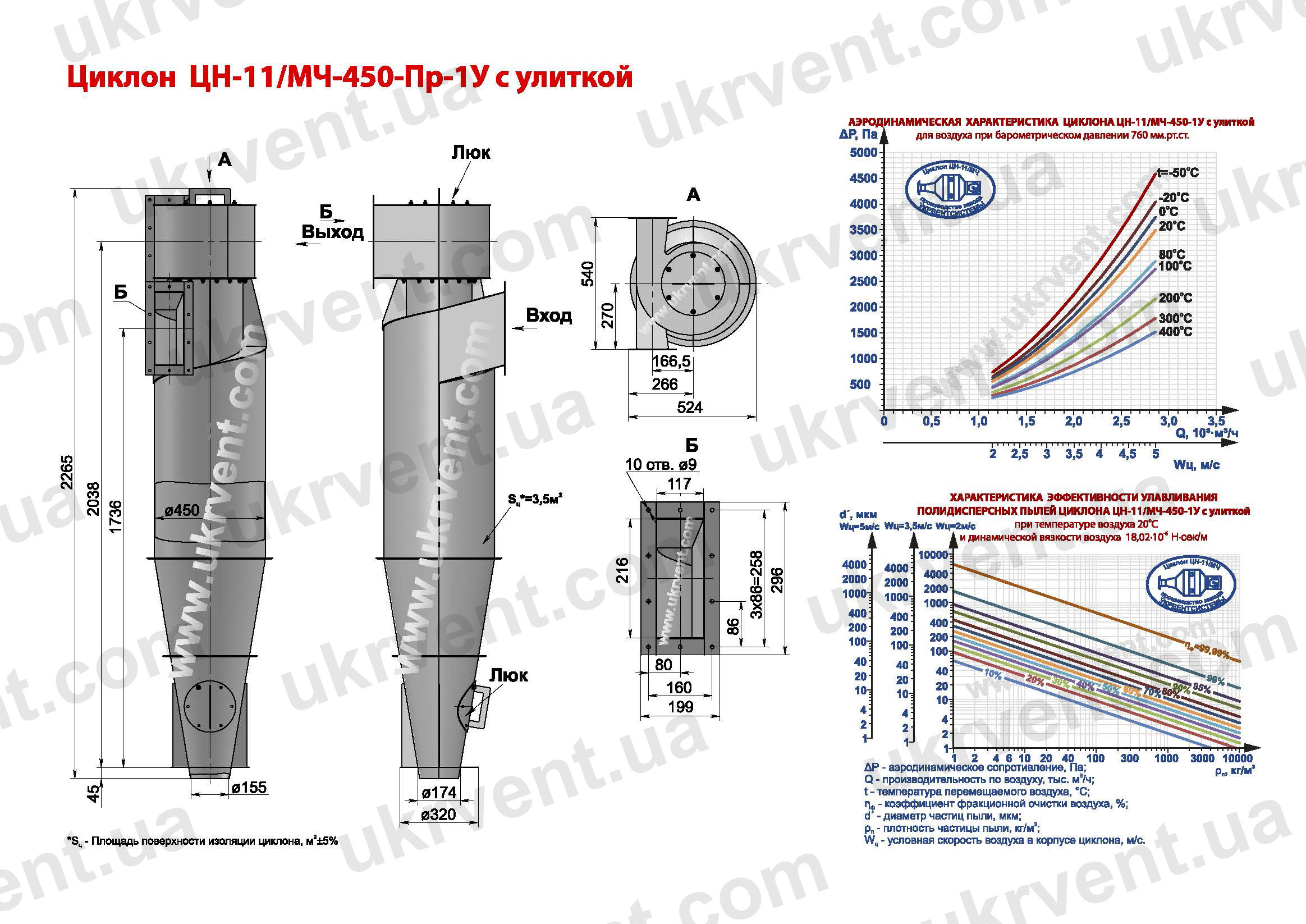

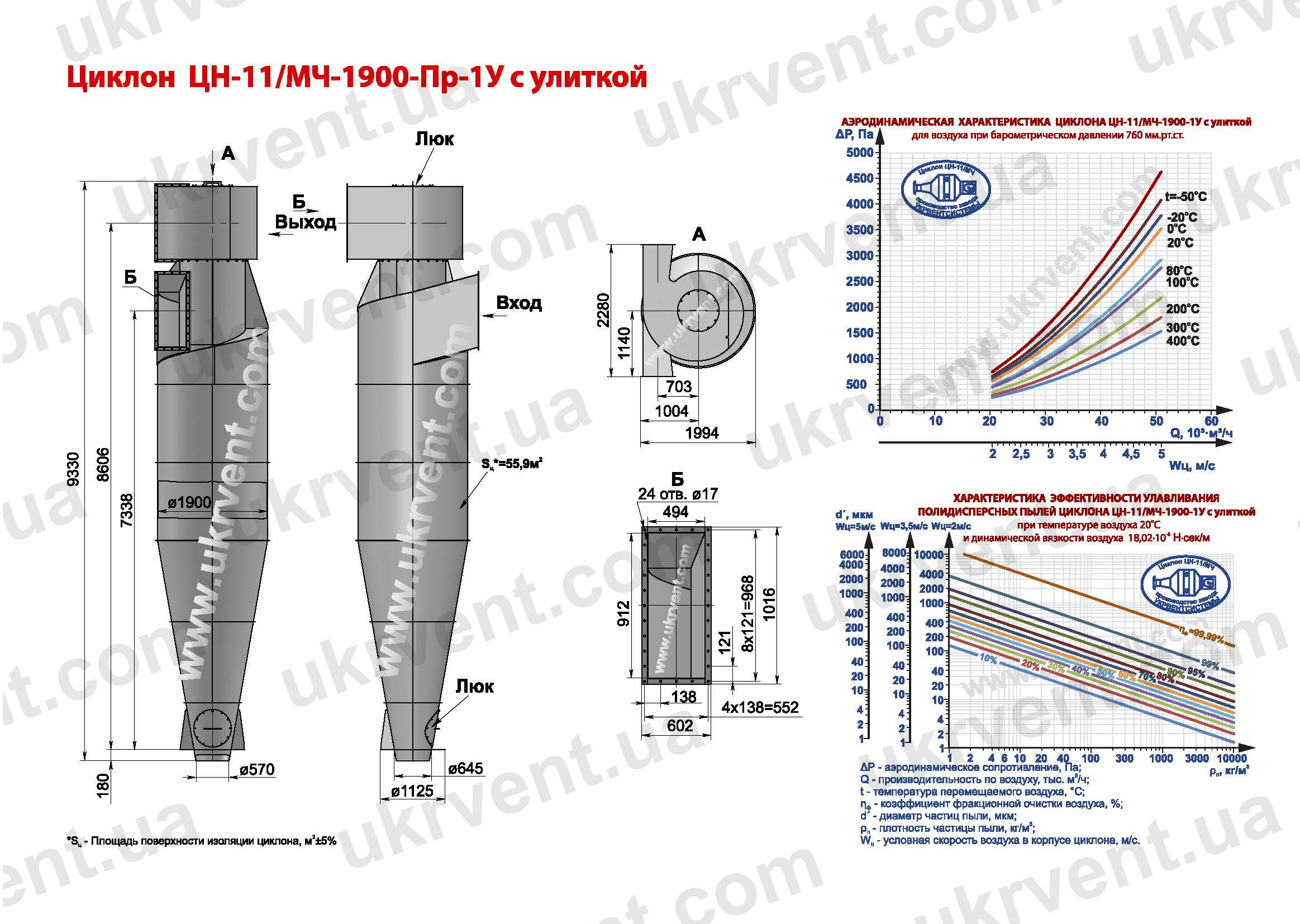

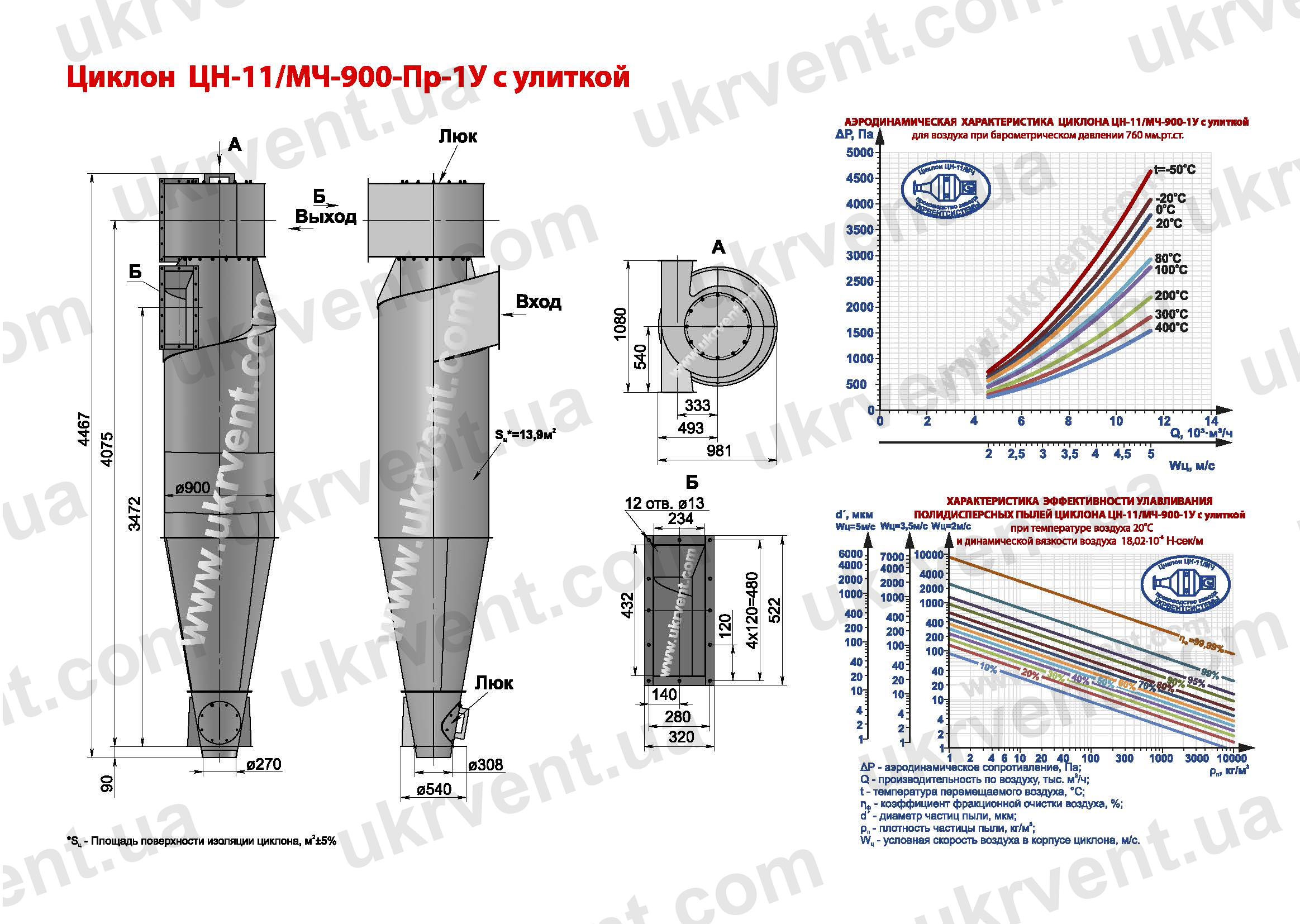

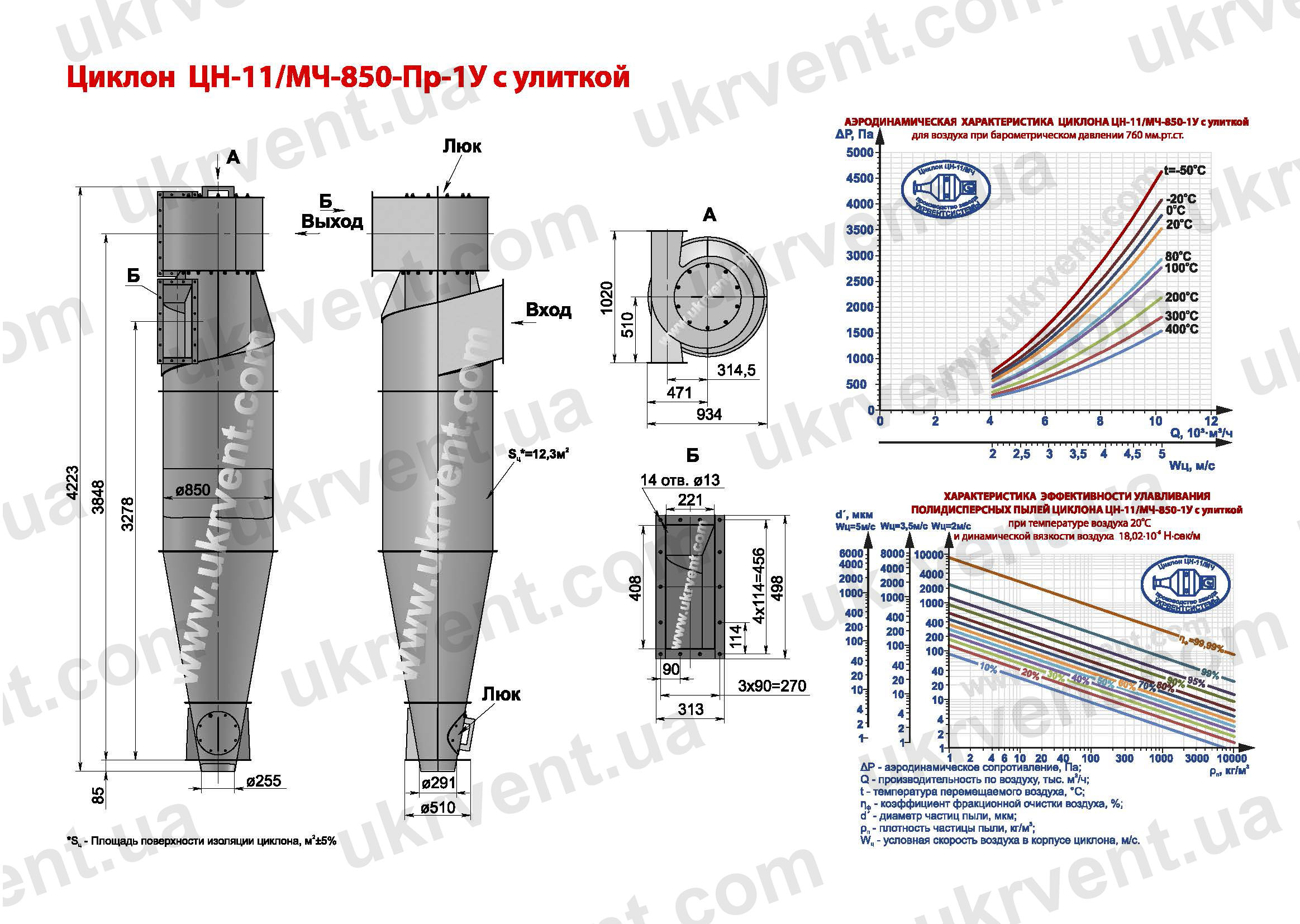

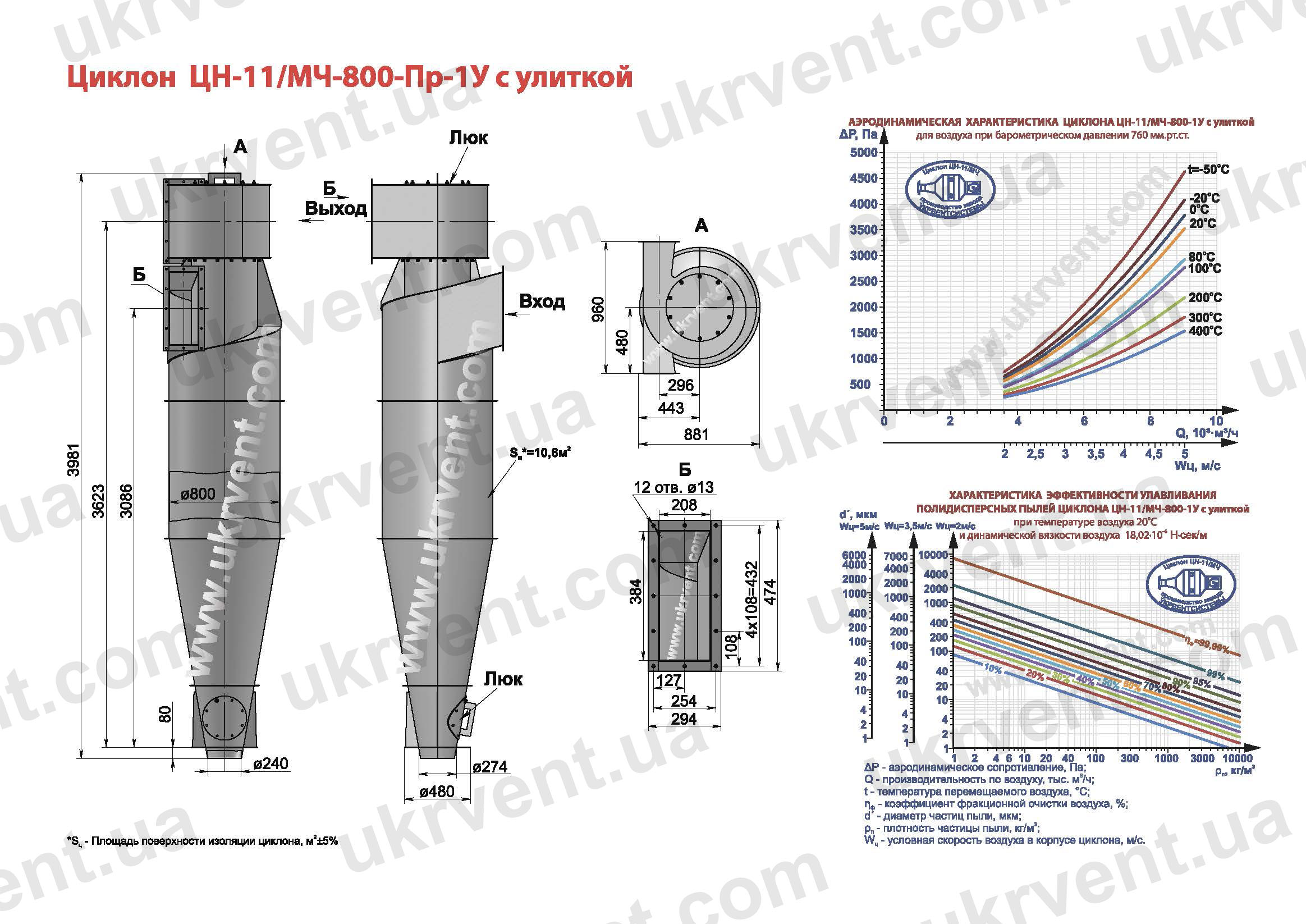

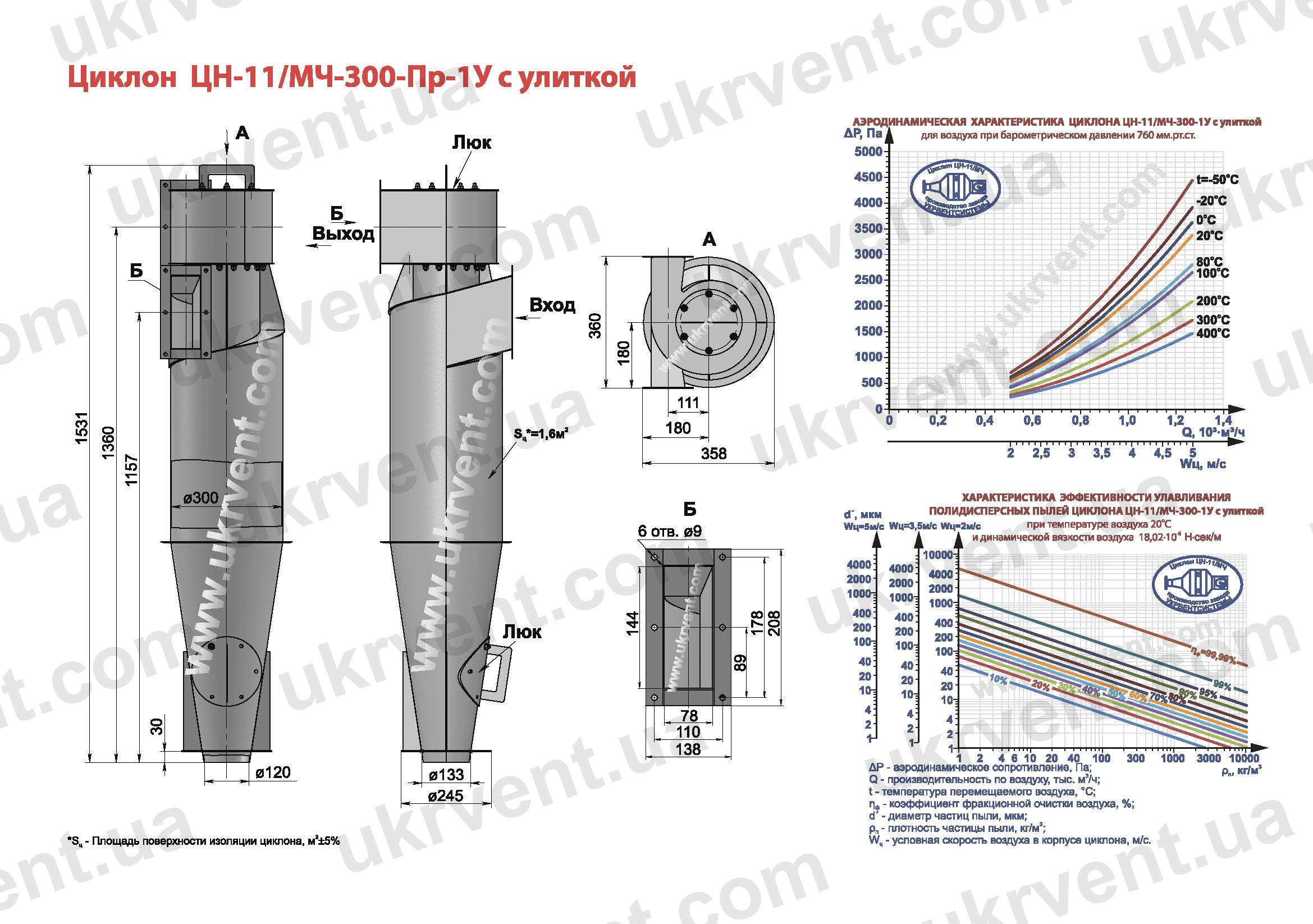

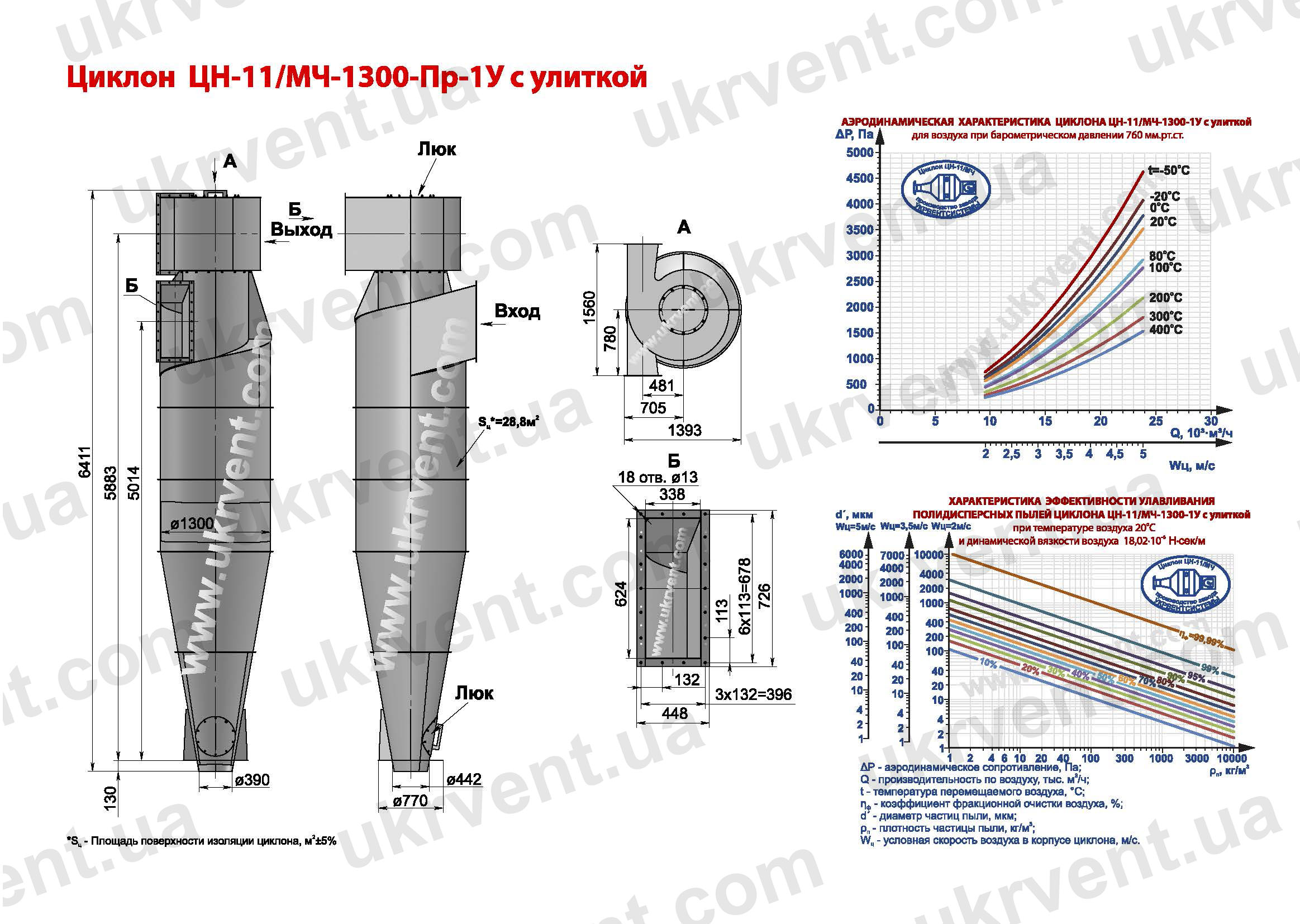

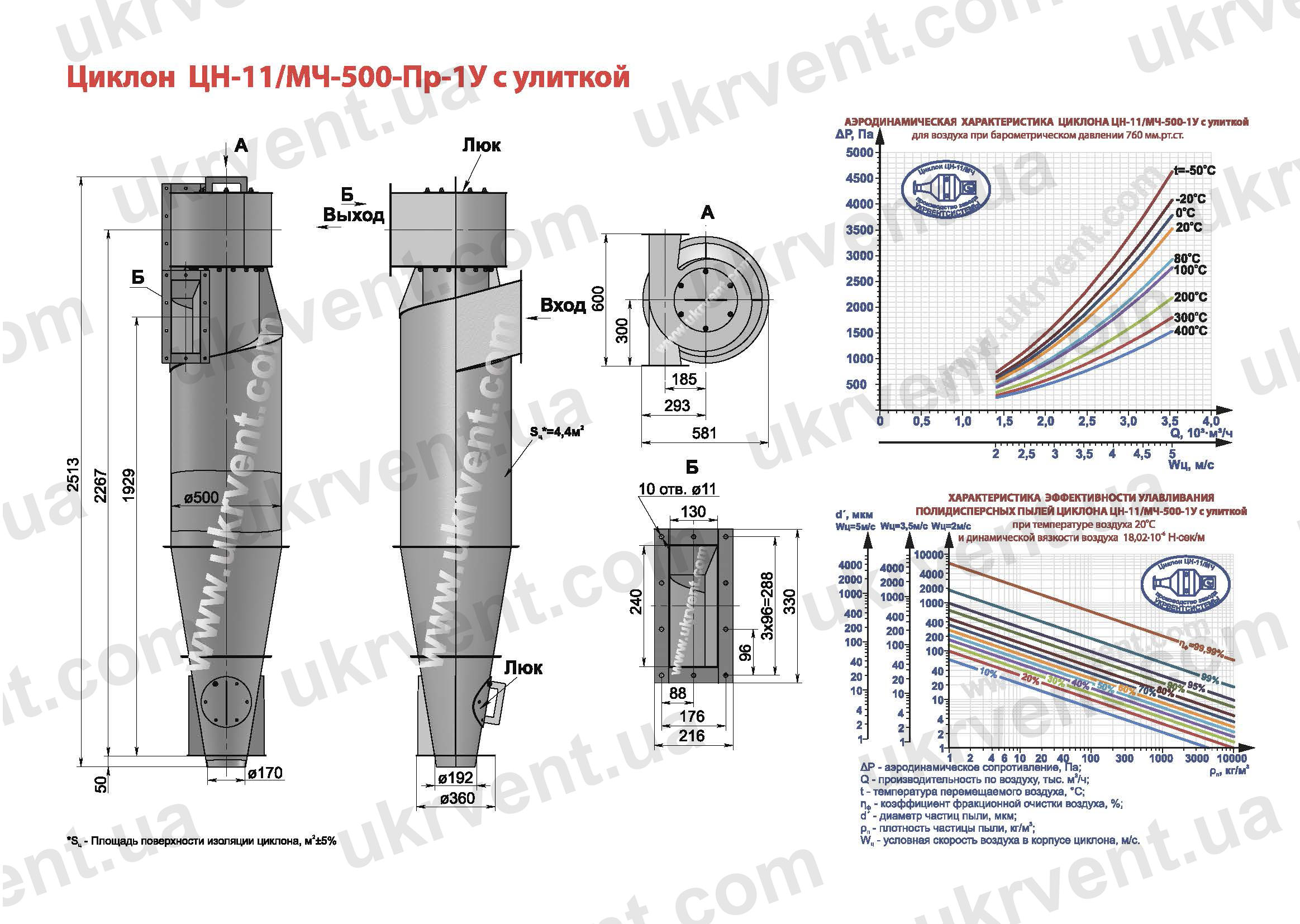

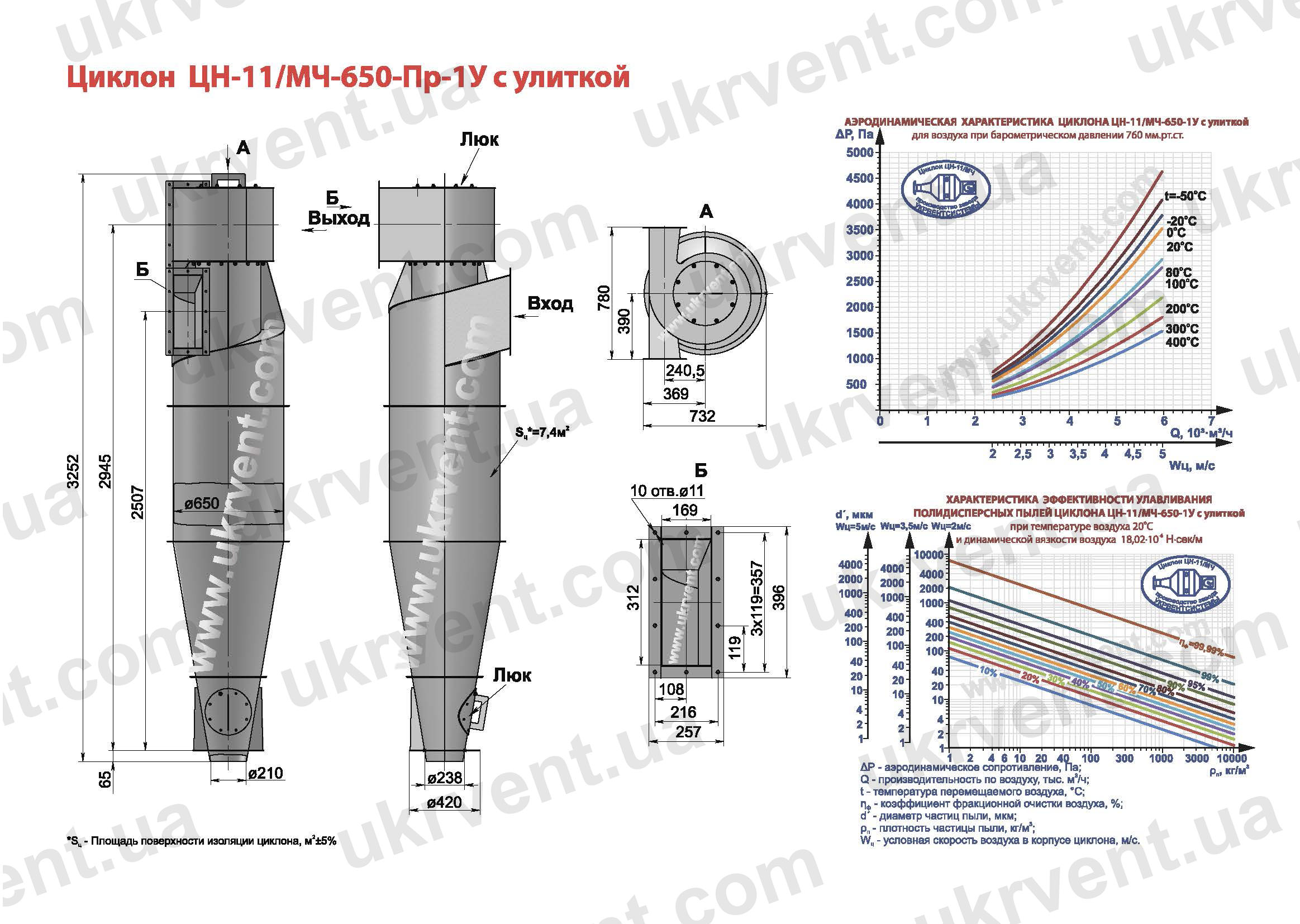

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1У-НЖ С УЛИТКОЙ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

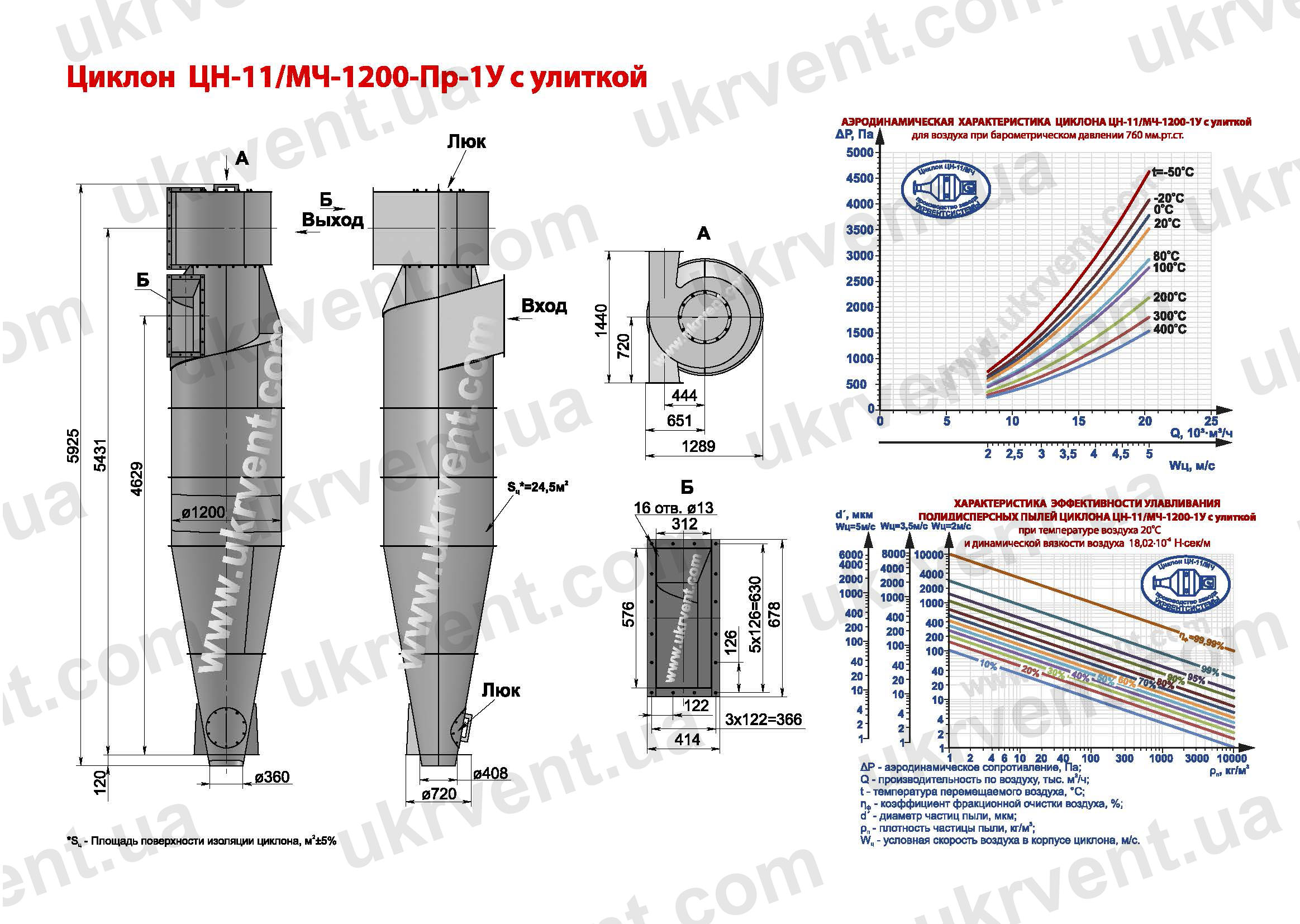

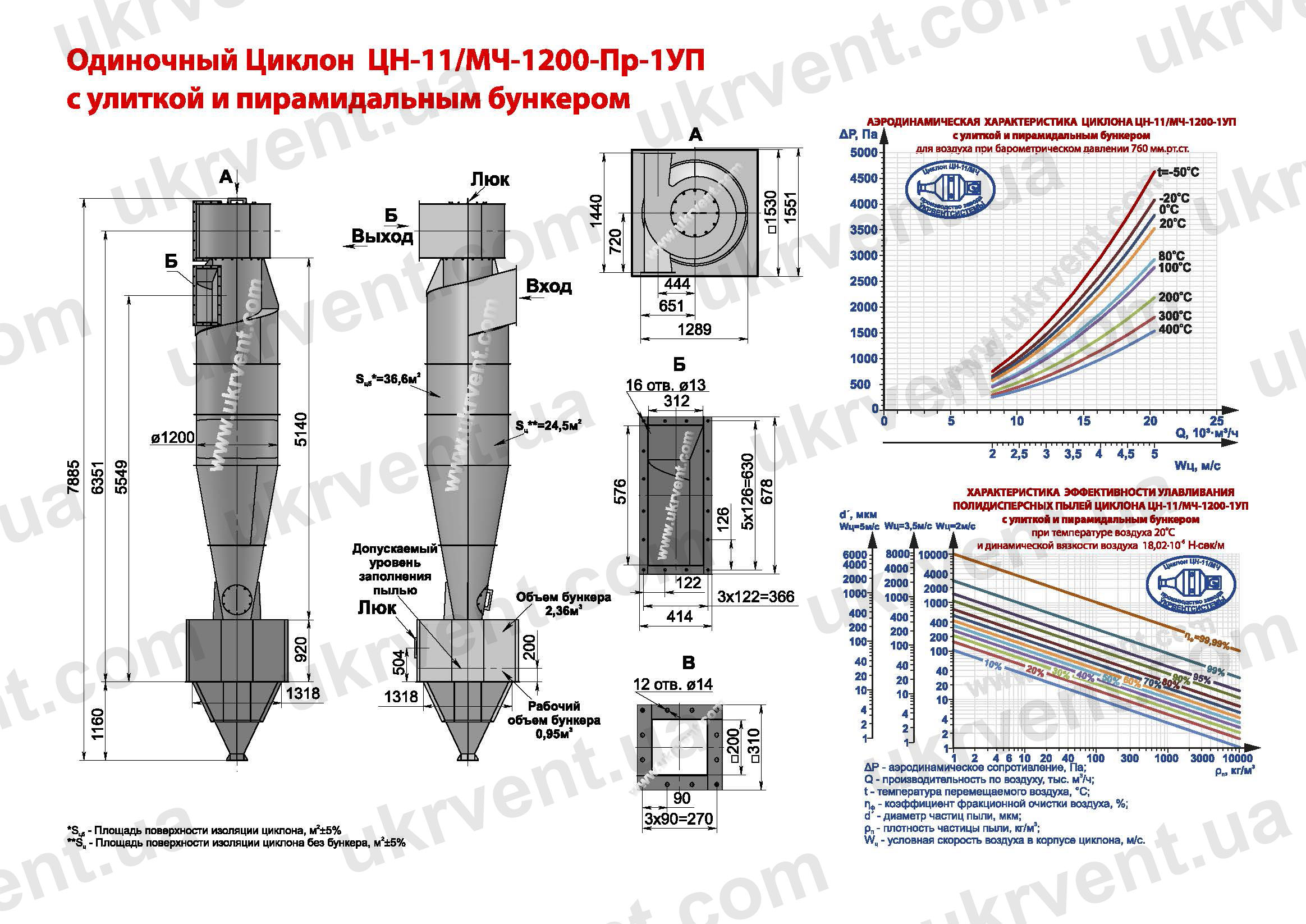

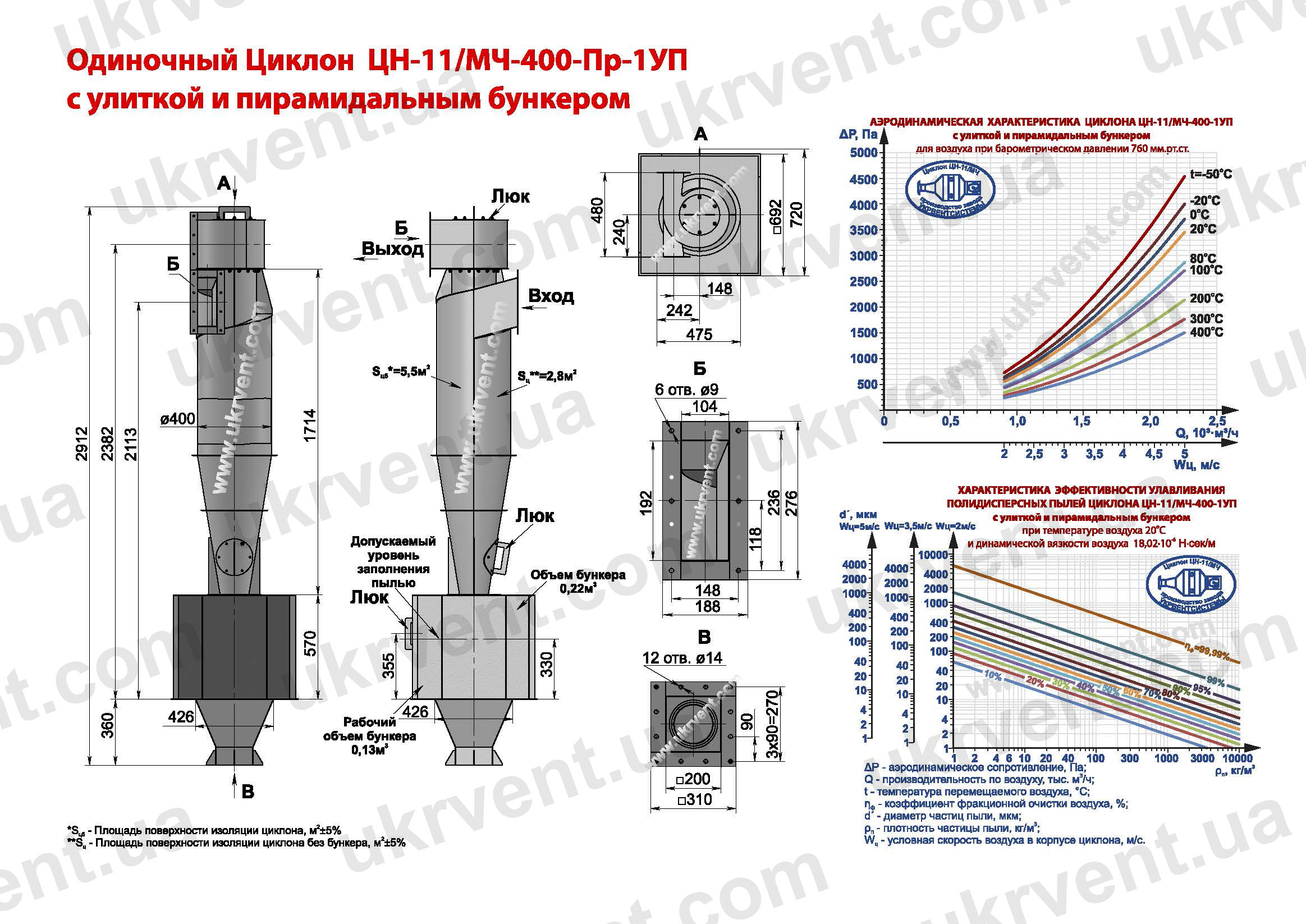

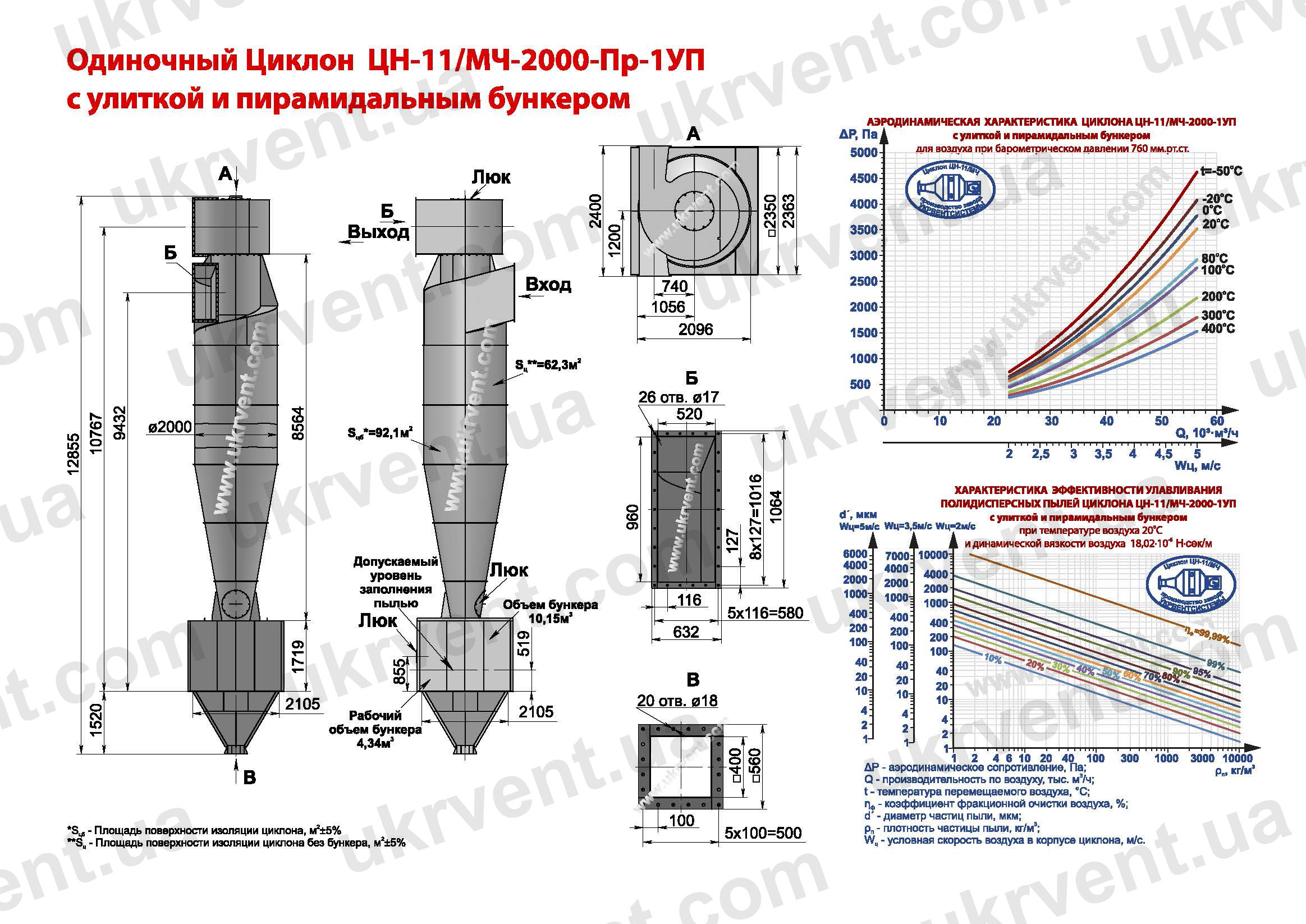

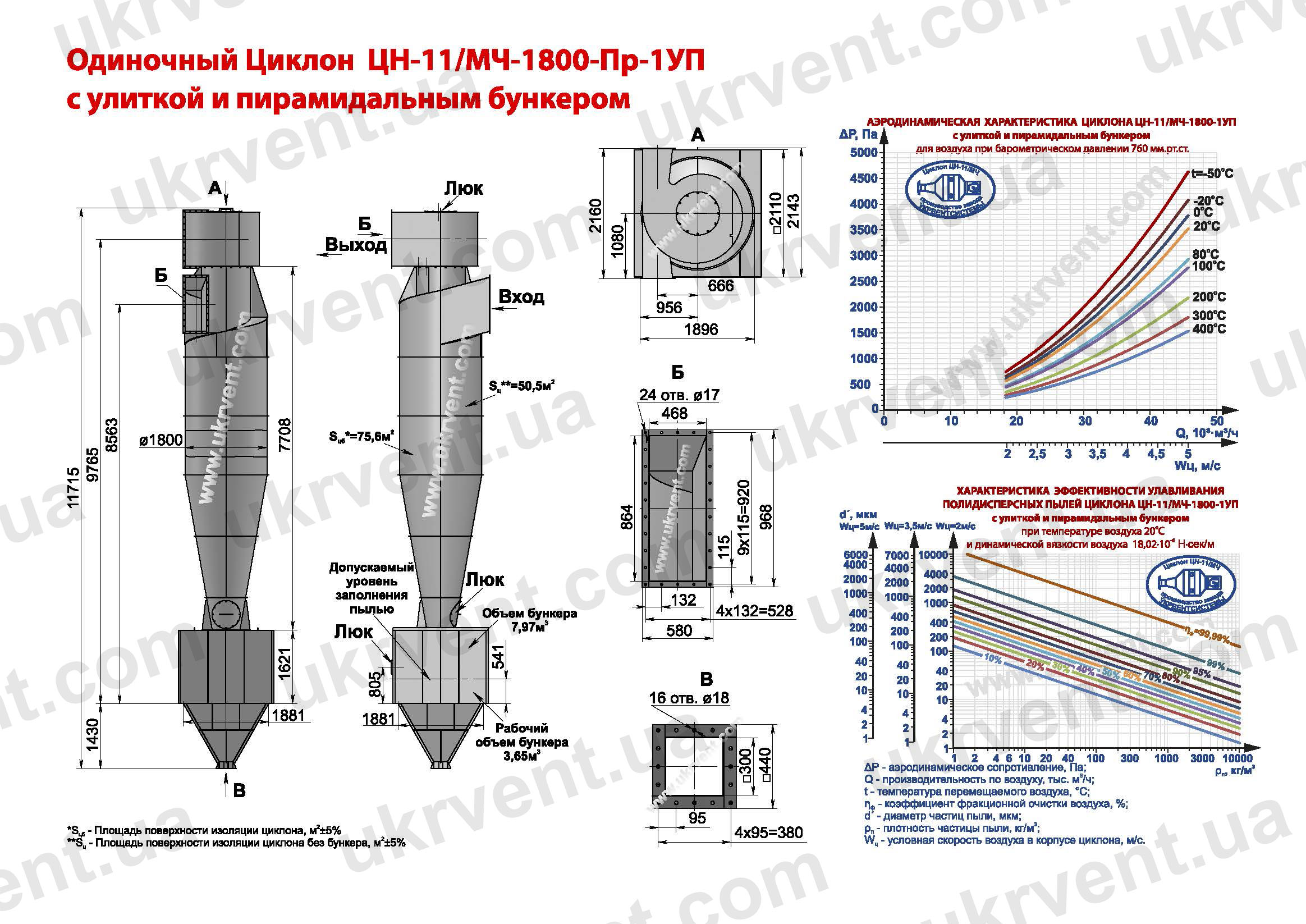

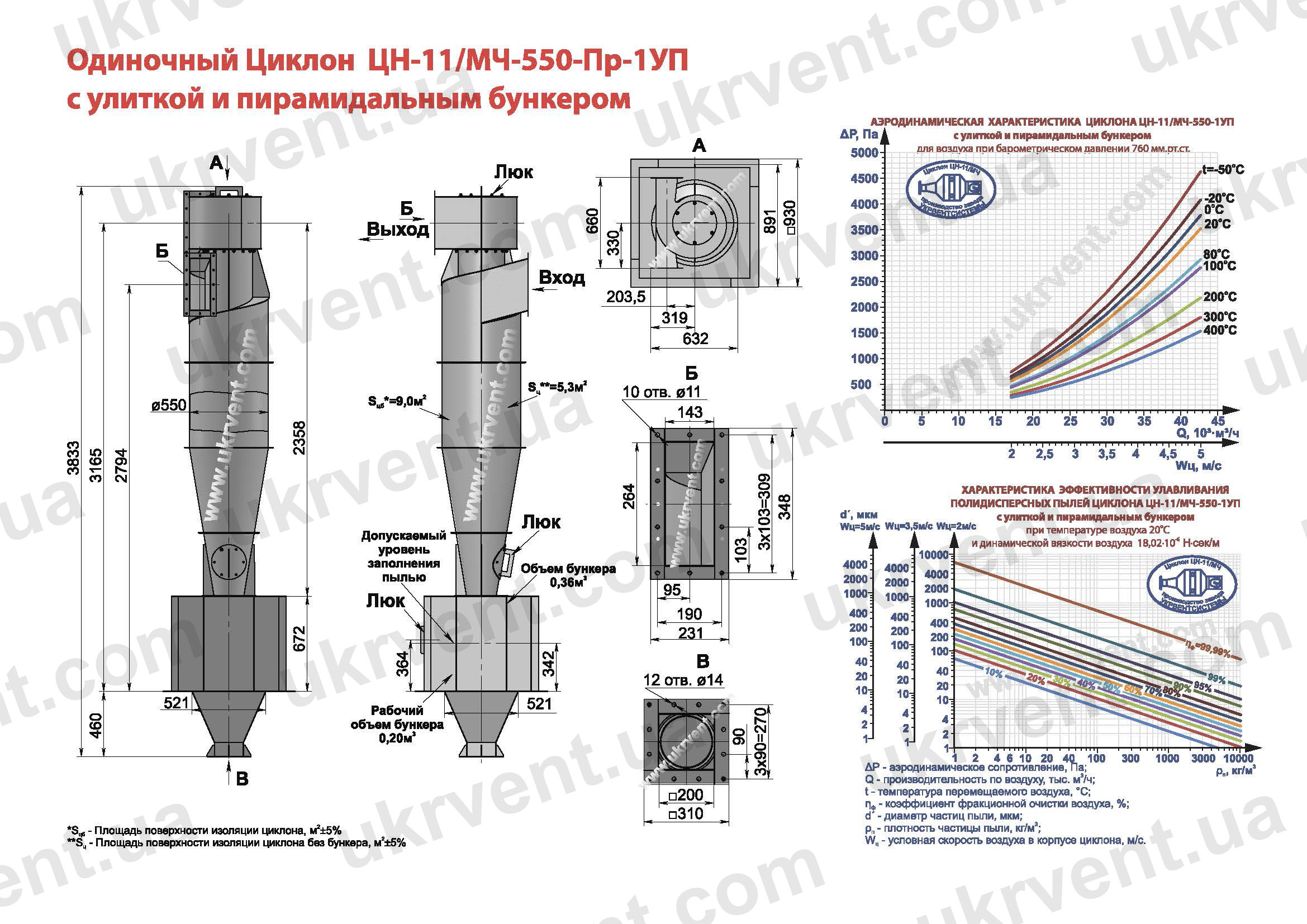

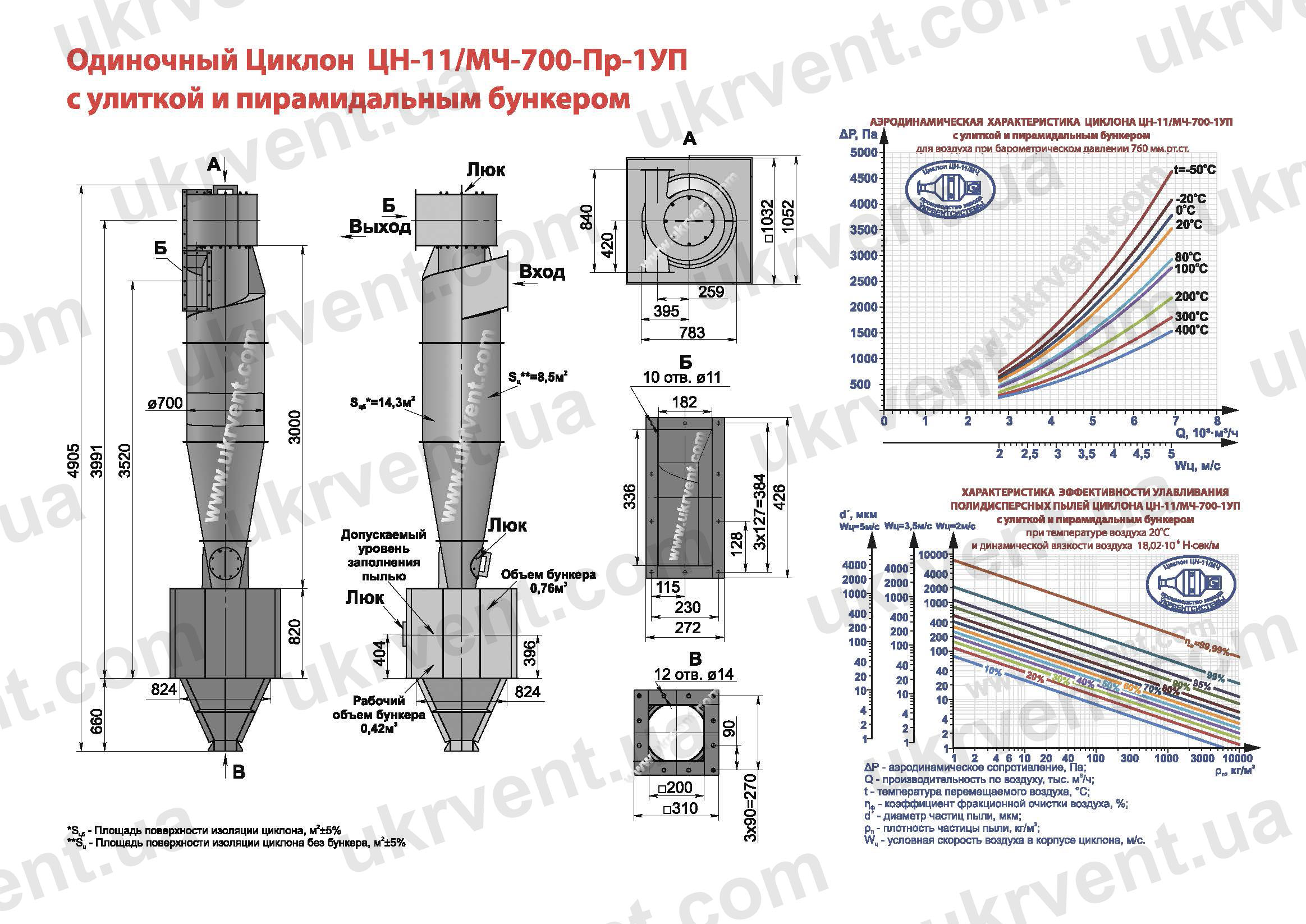

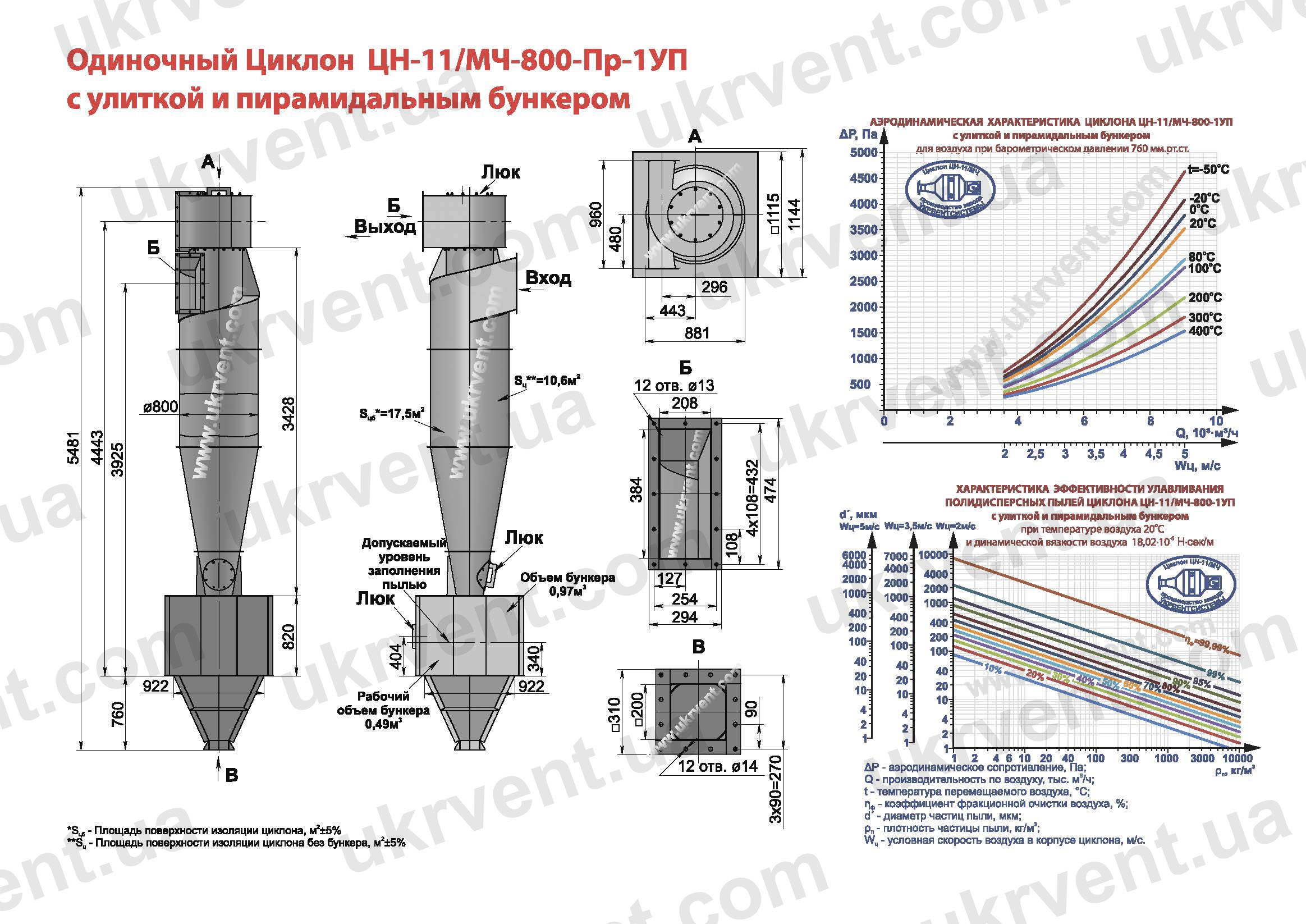

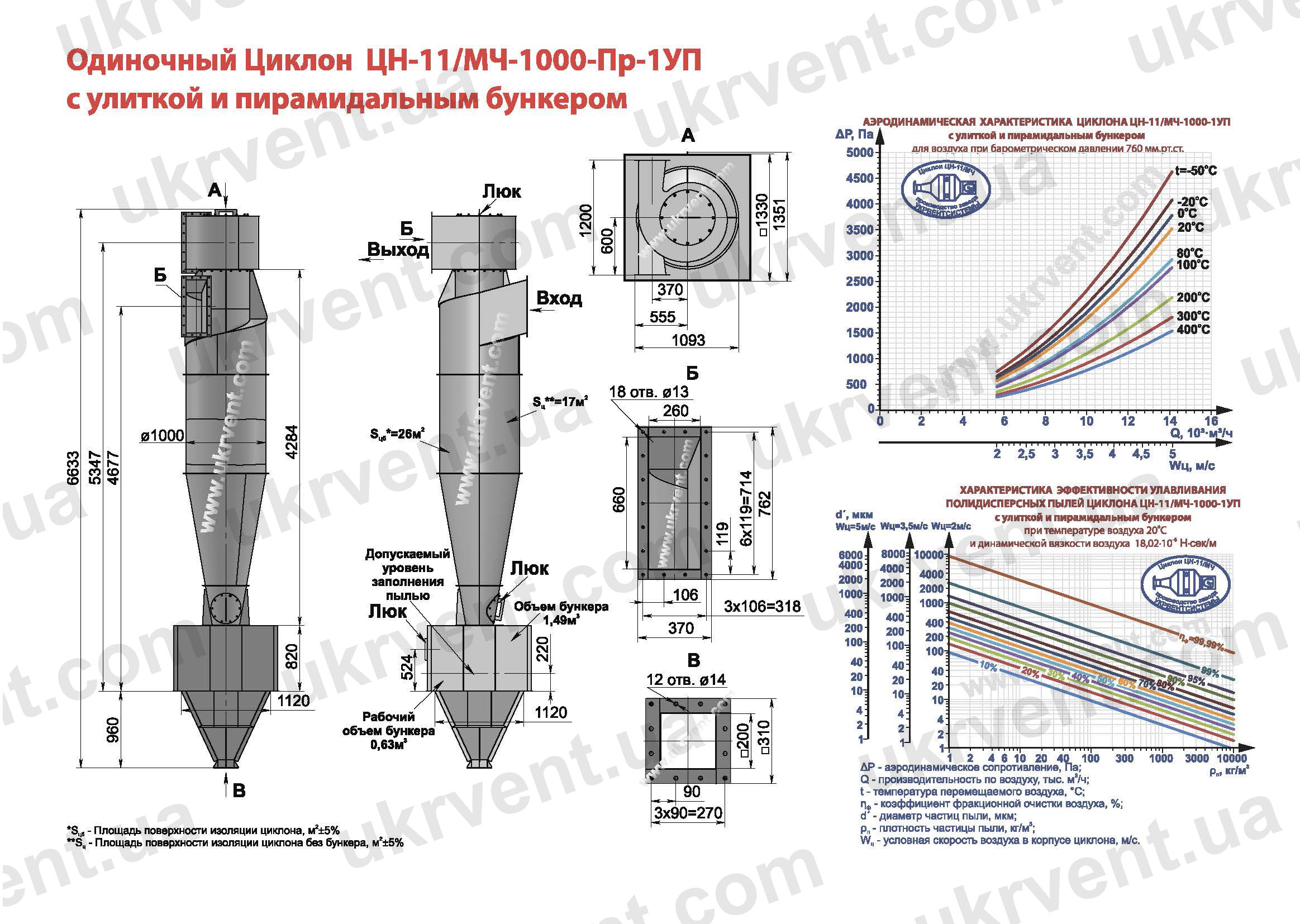

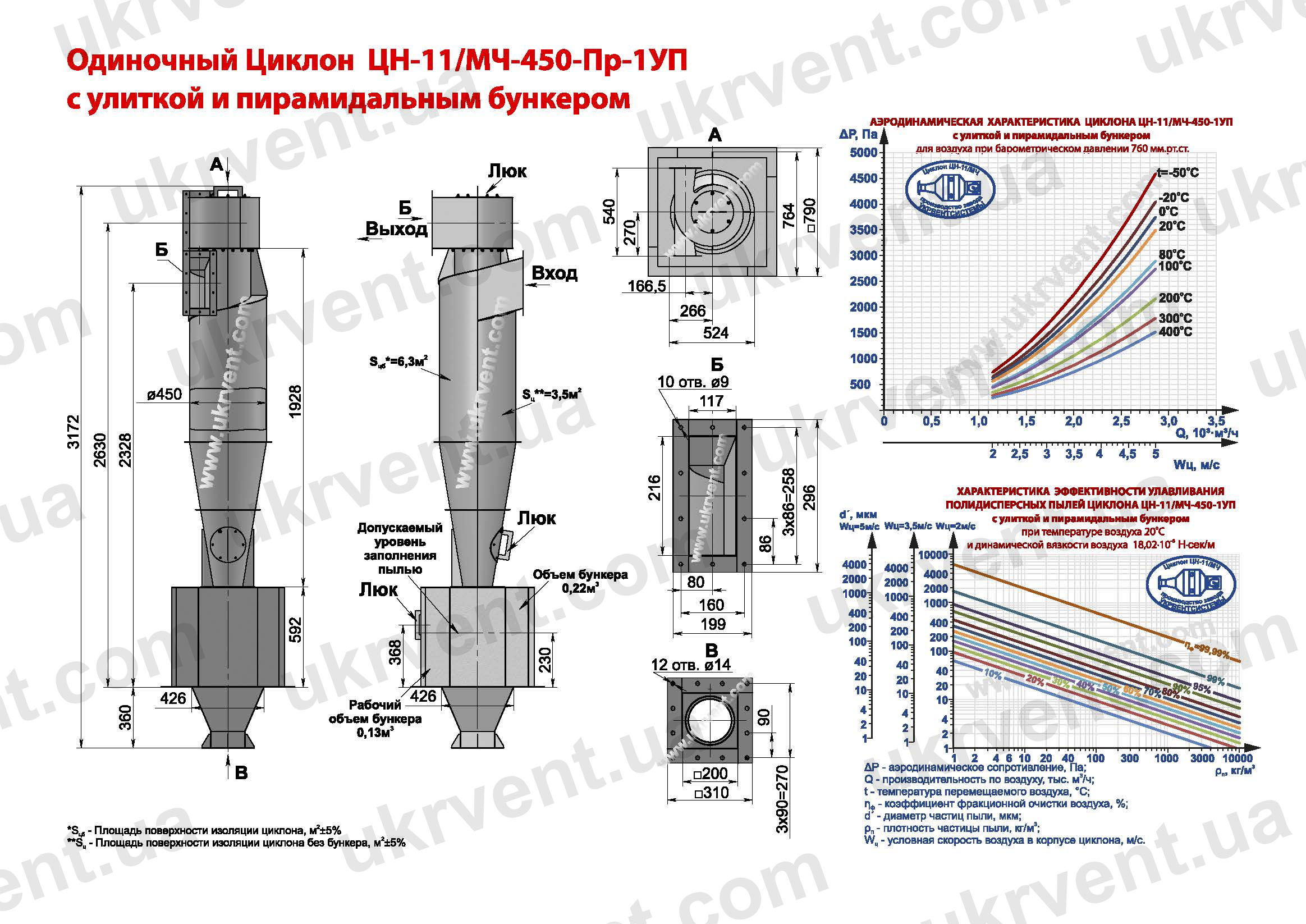

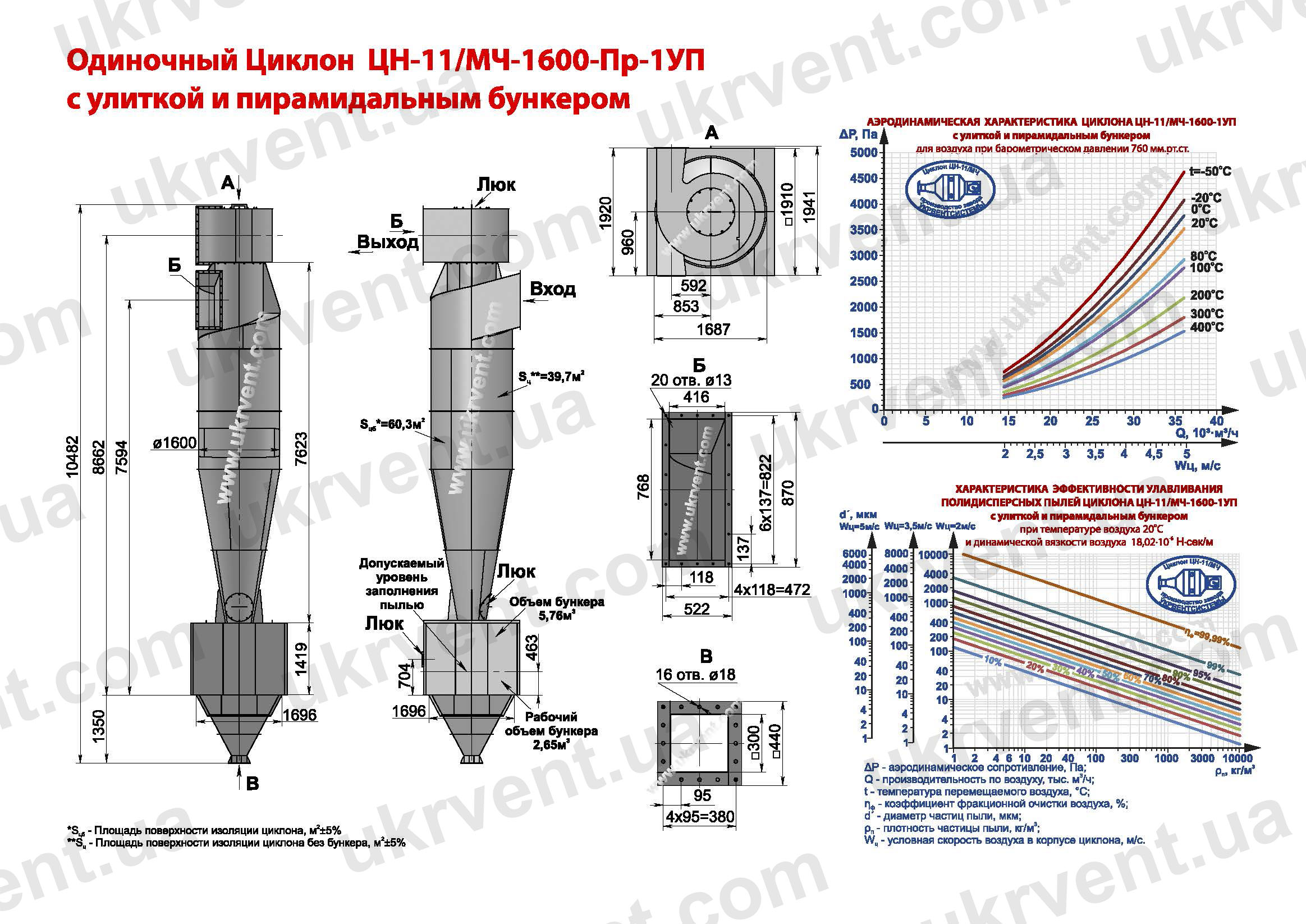

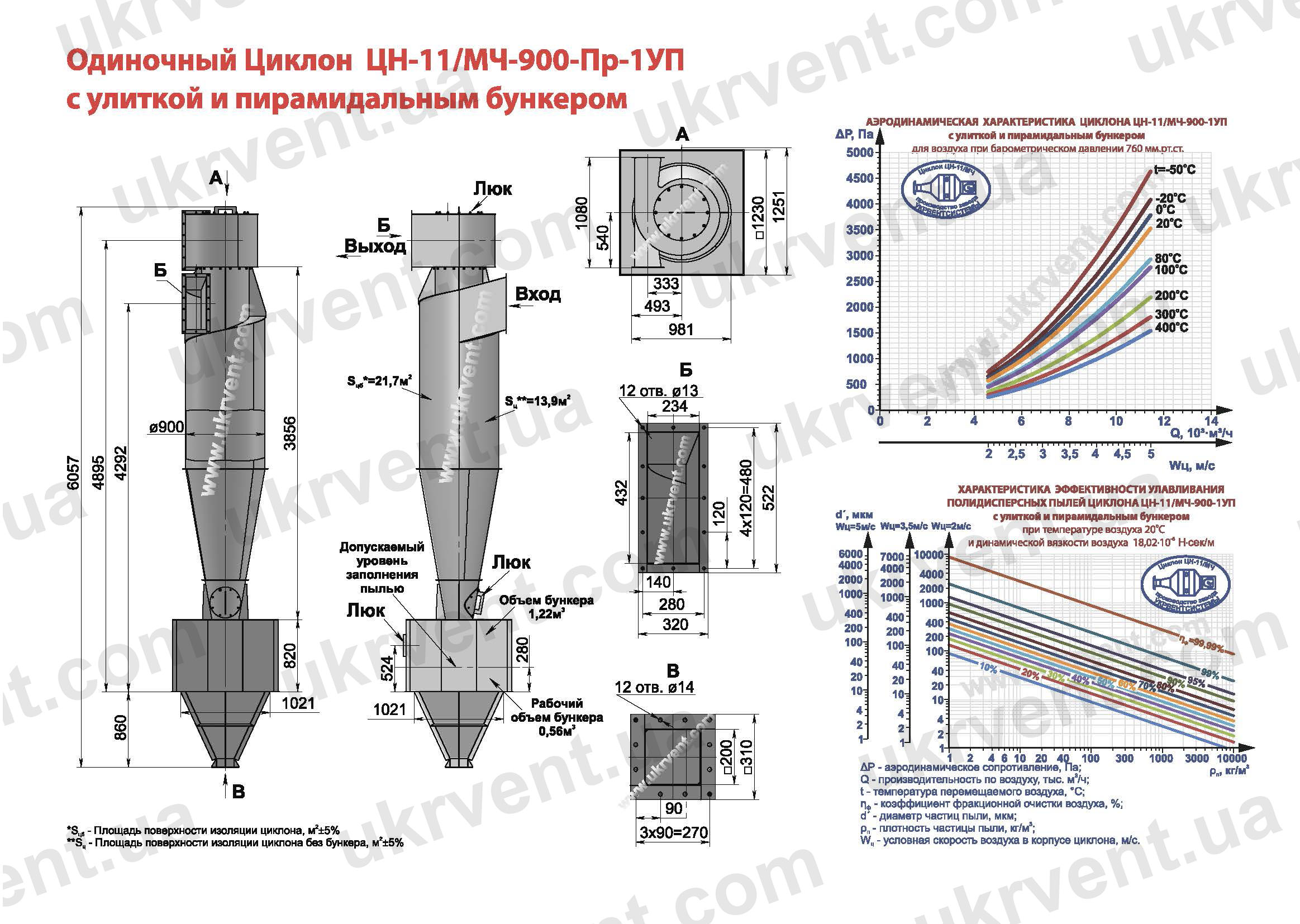

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1У-НЖП-НЖ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

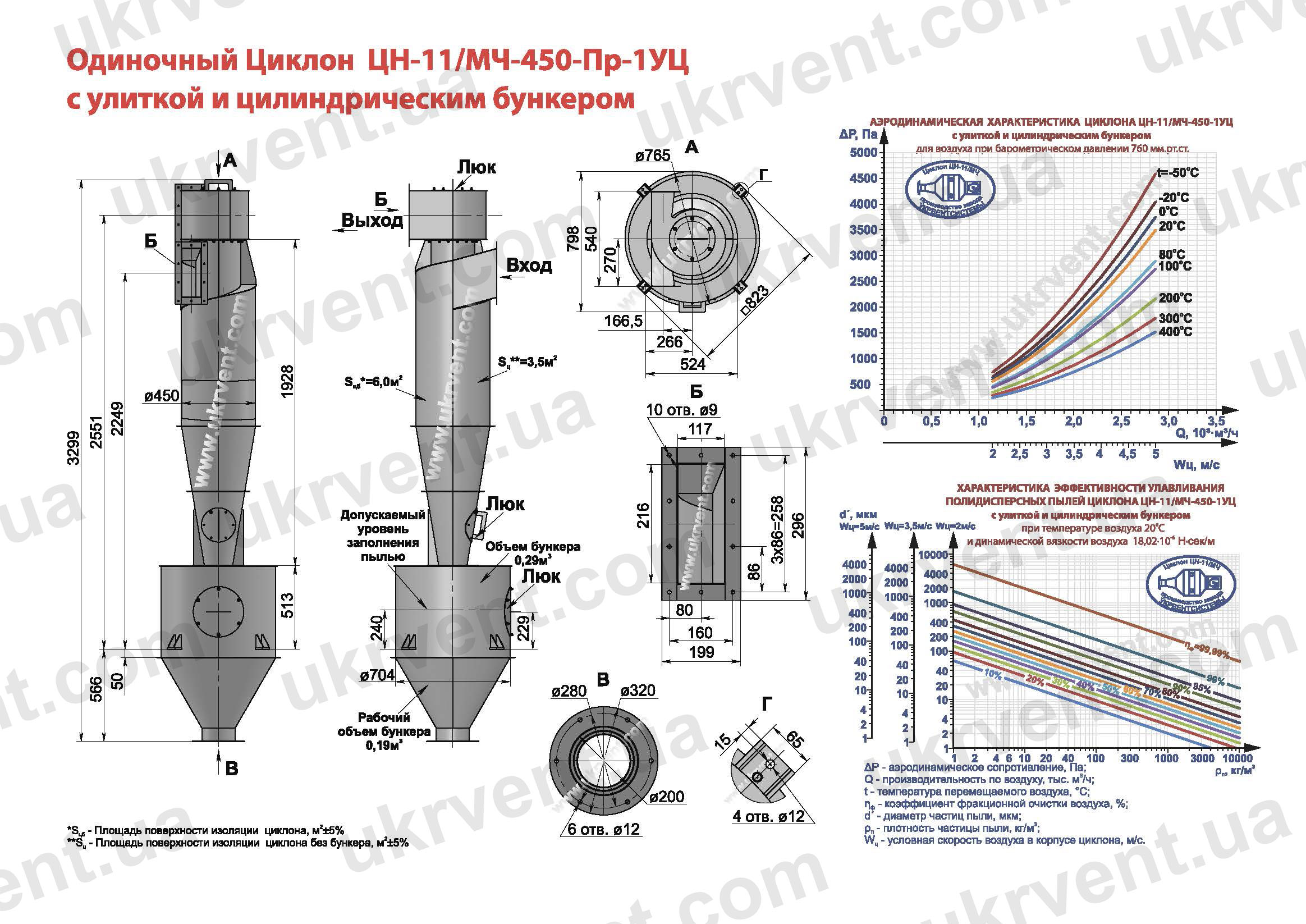

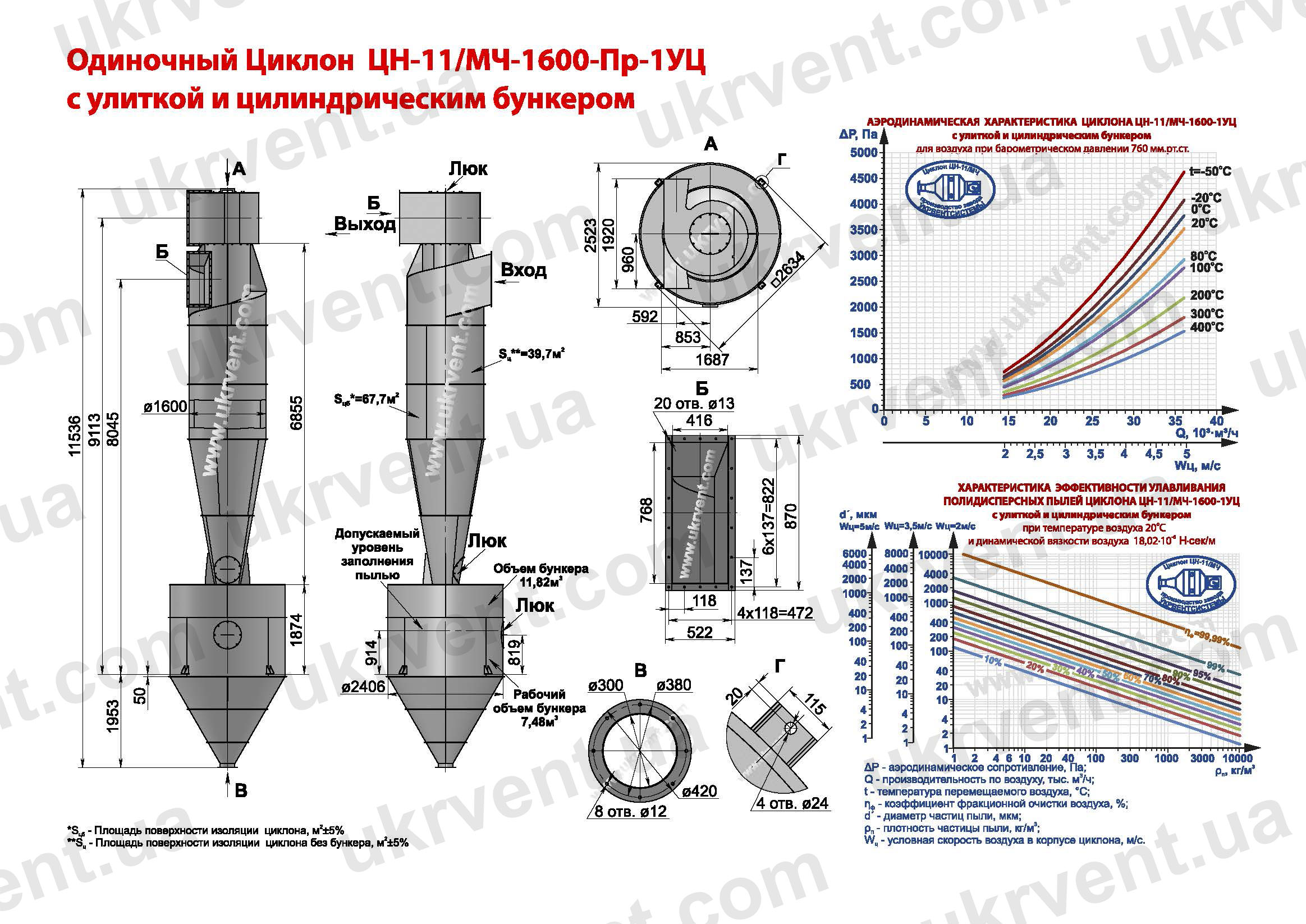

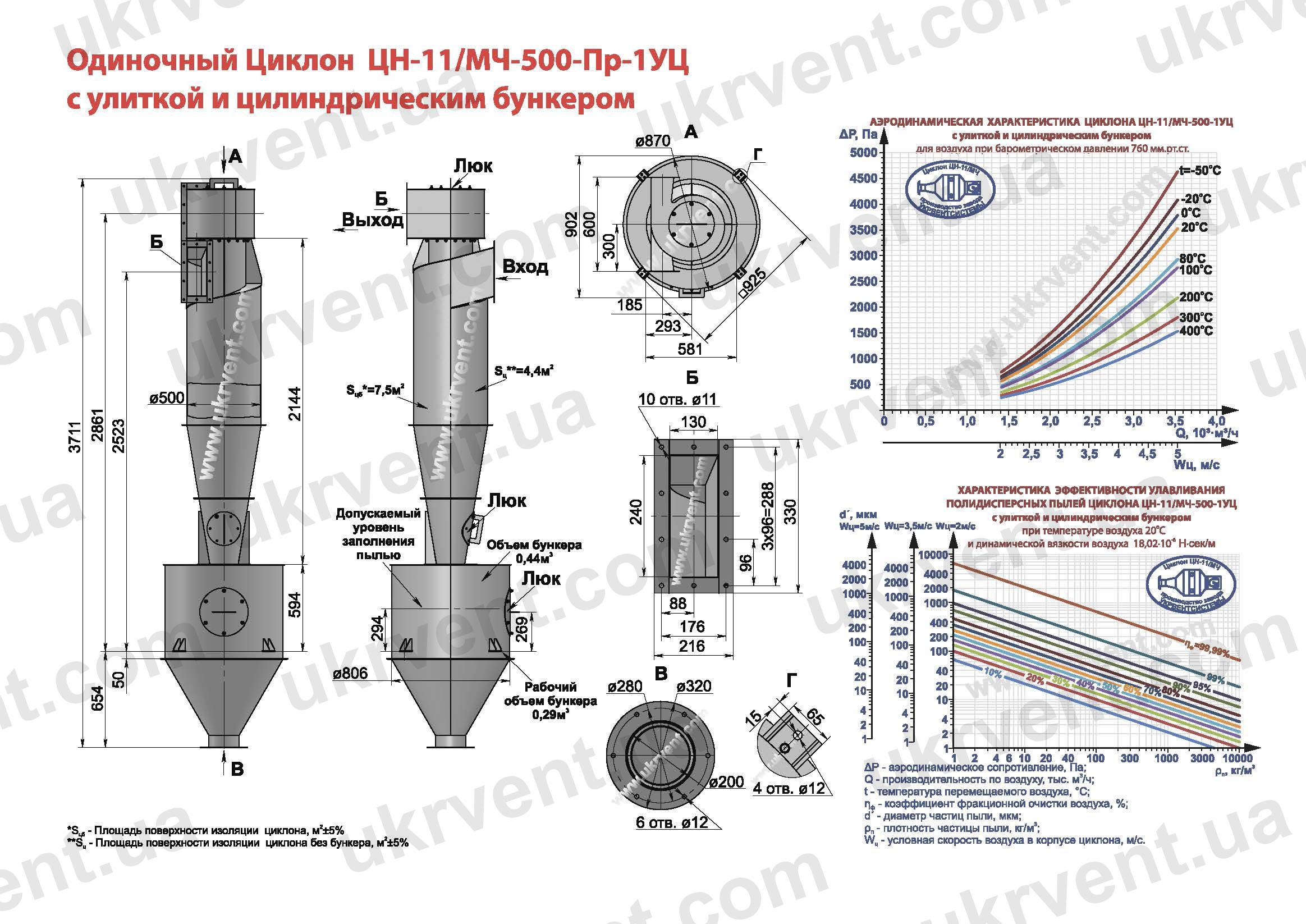

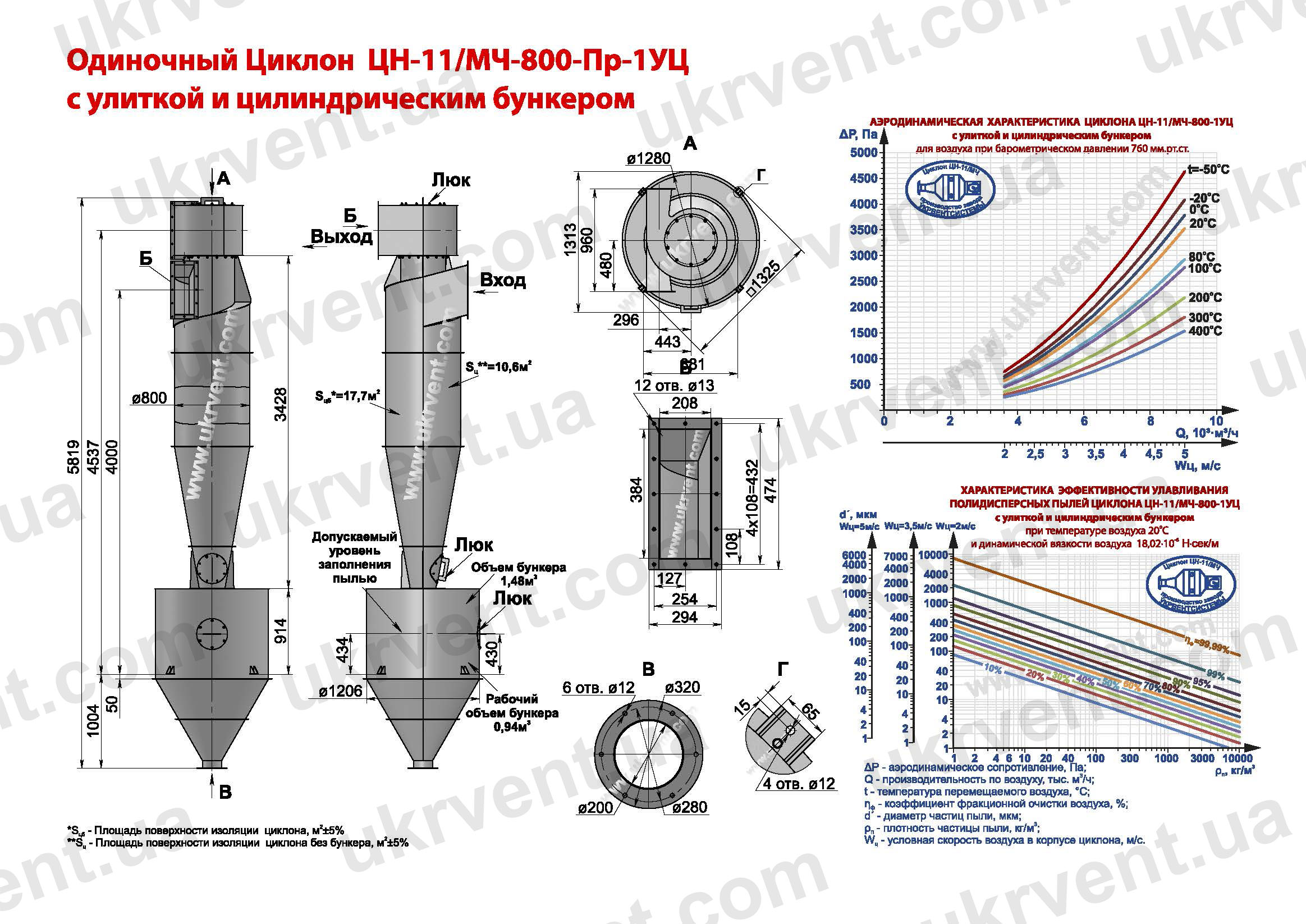

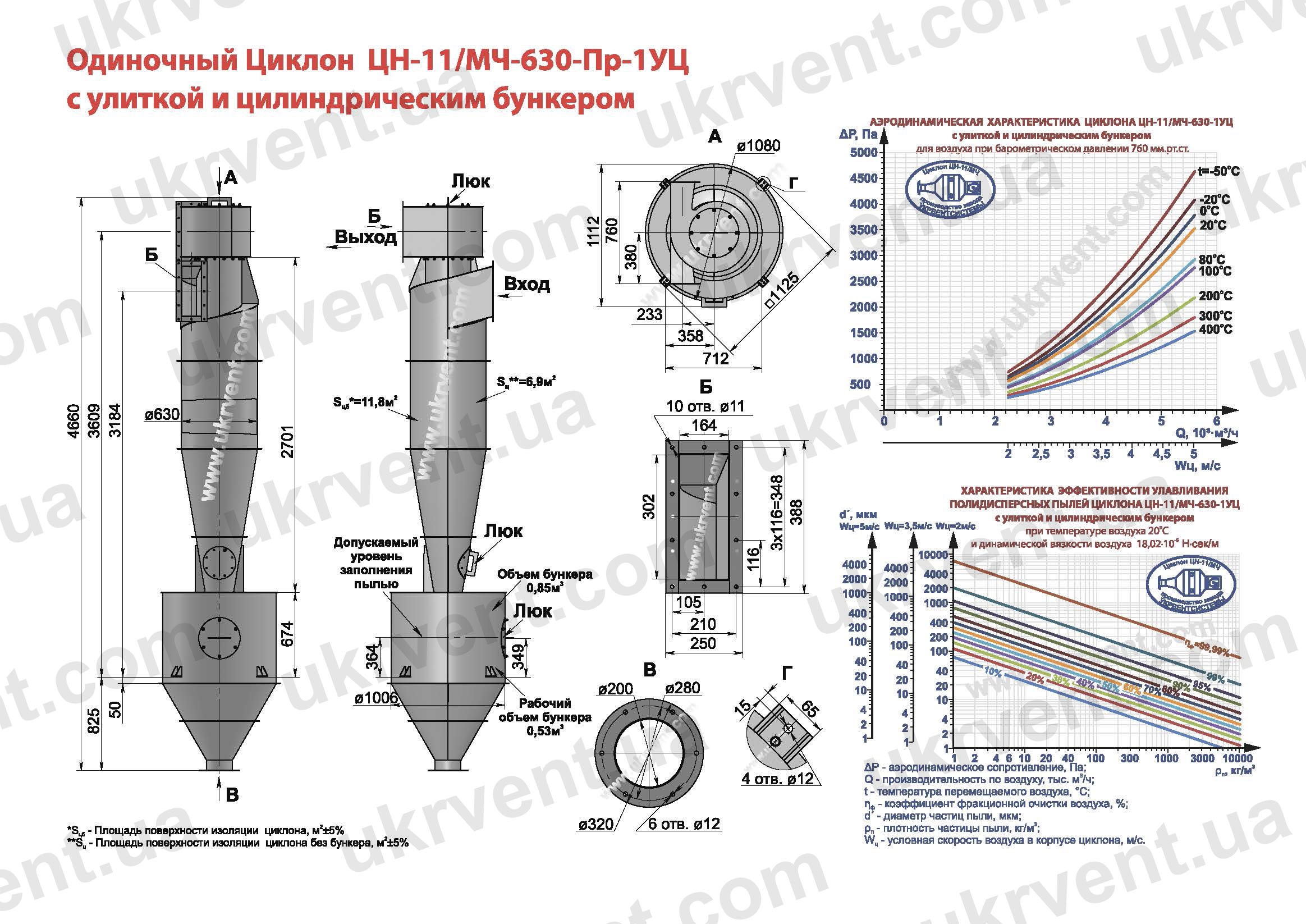

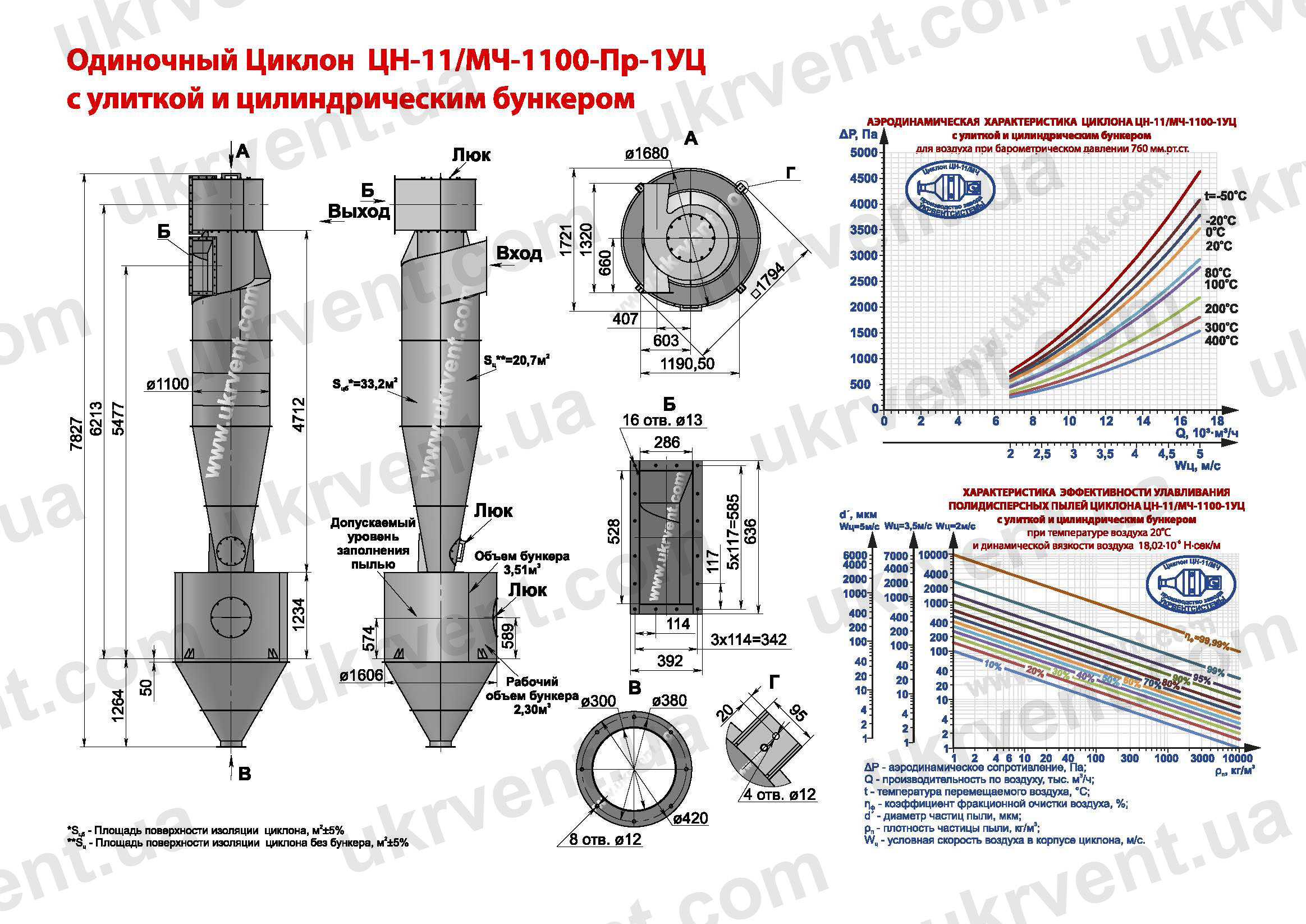

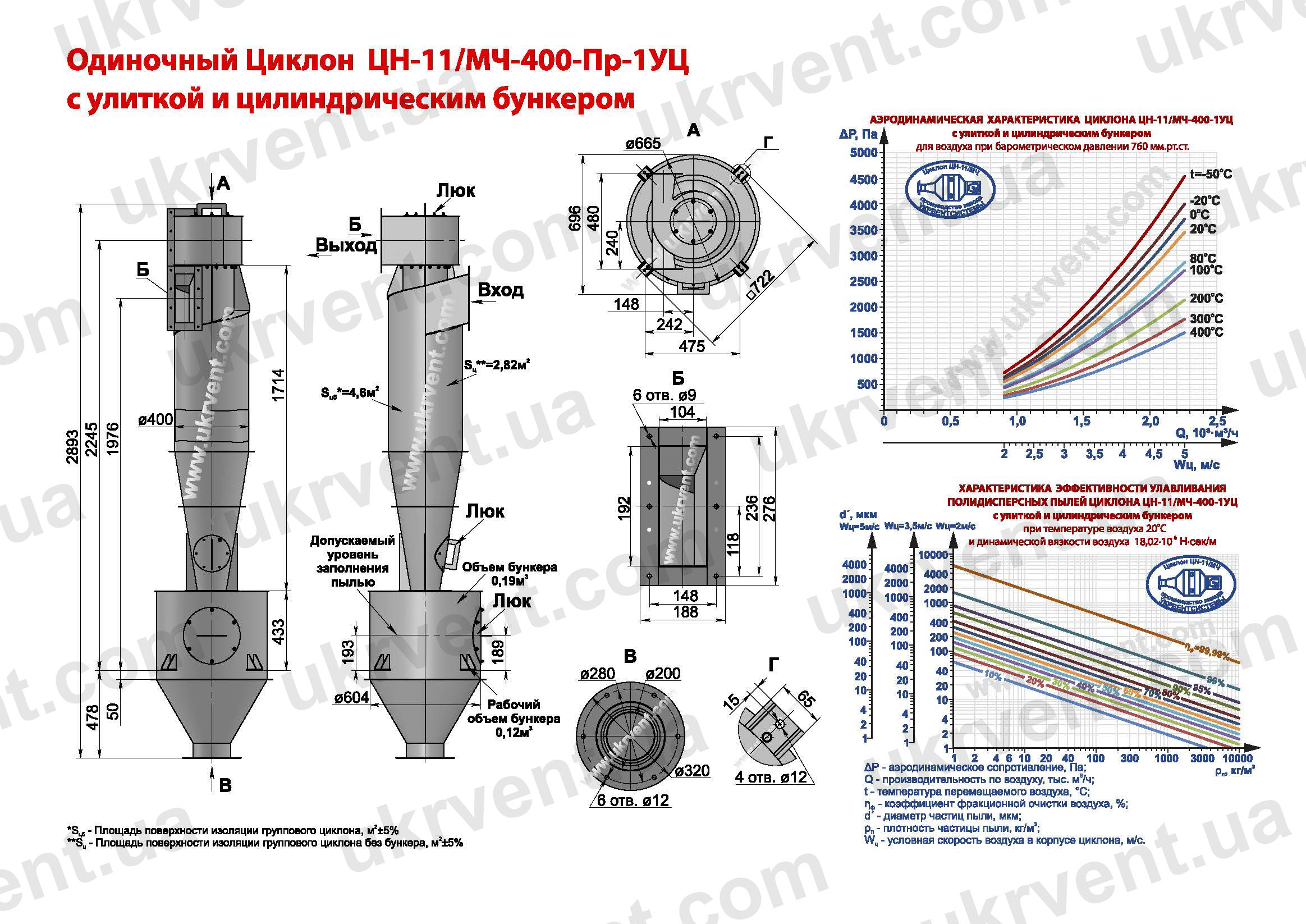

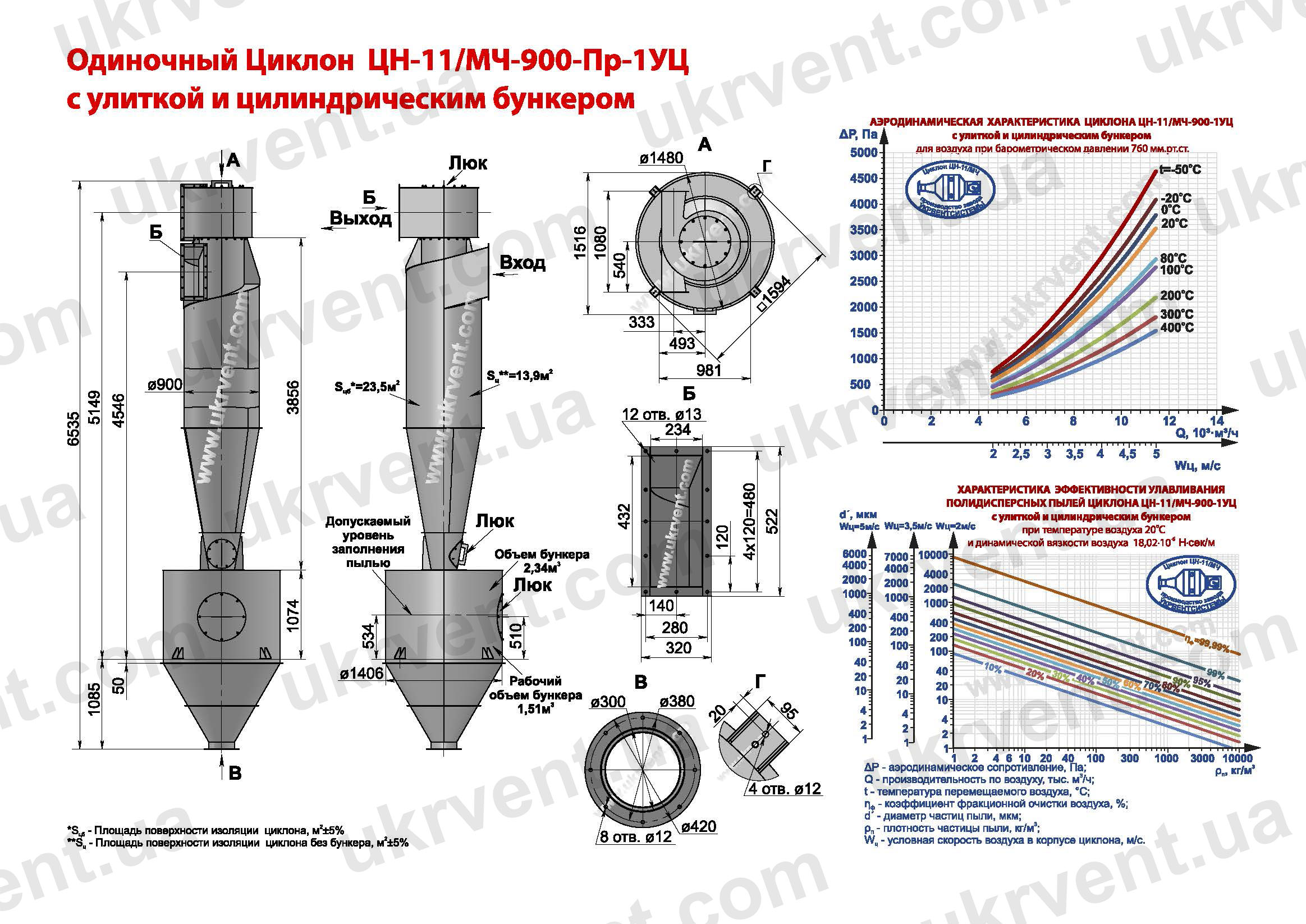

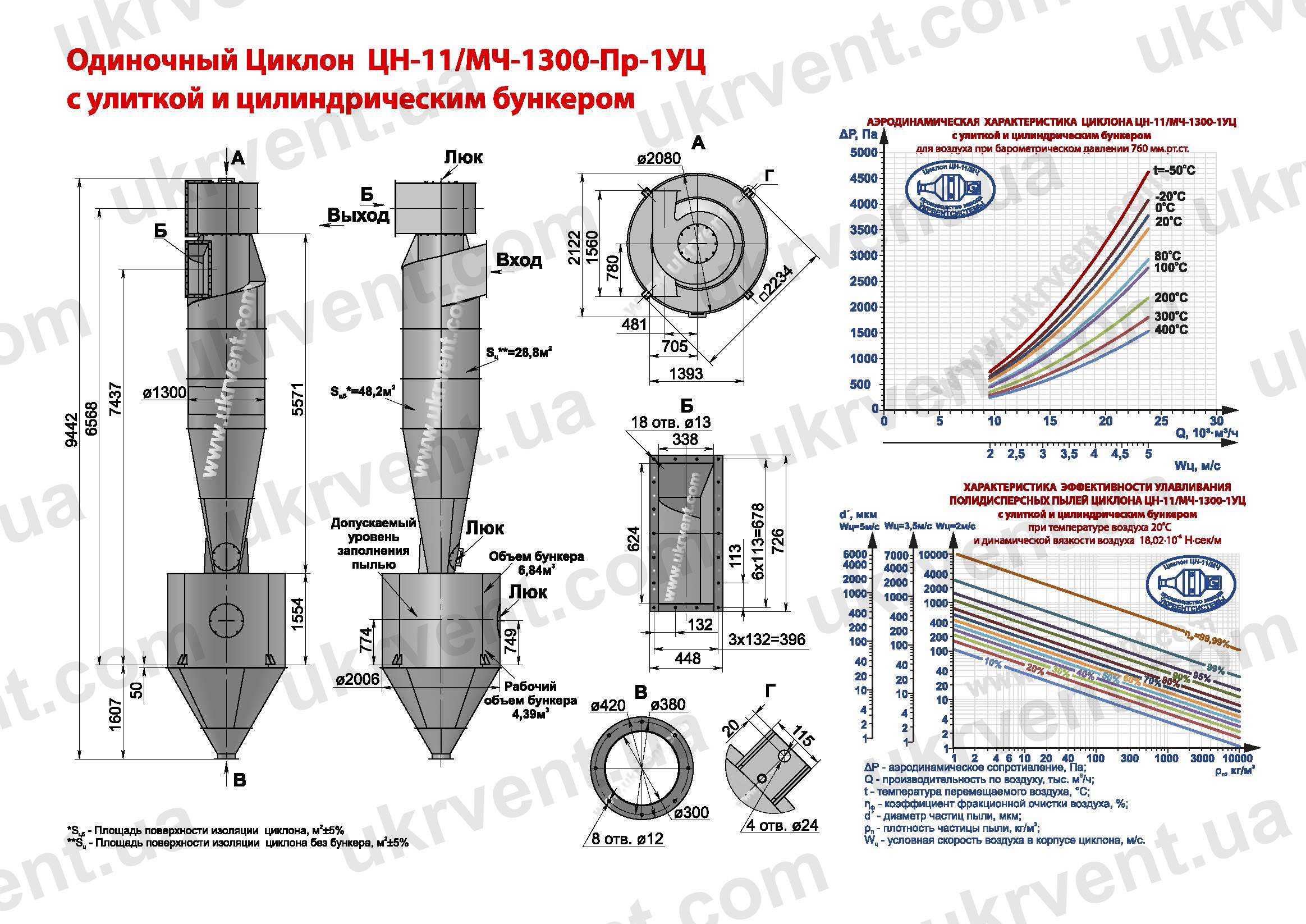

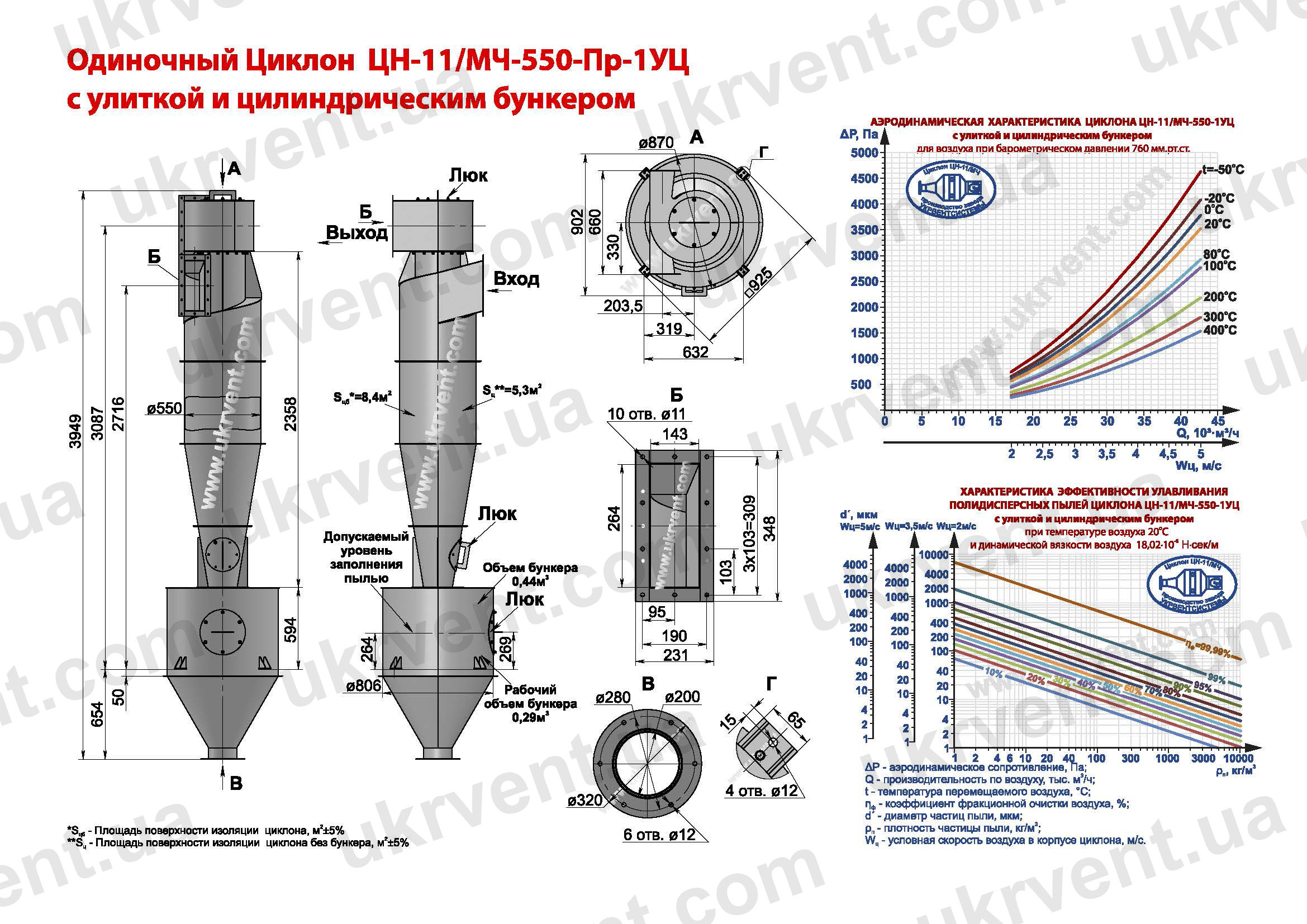

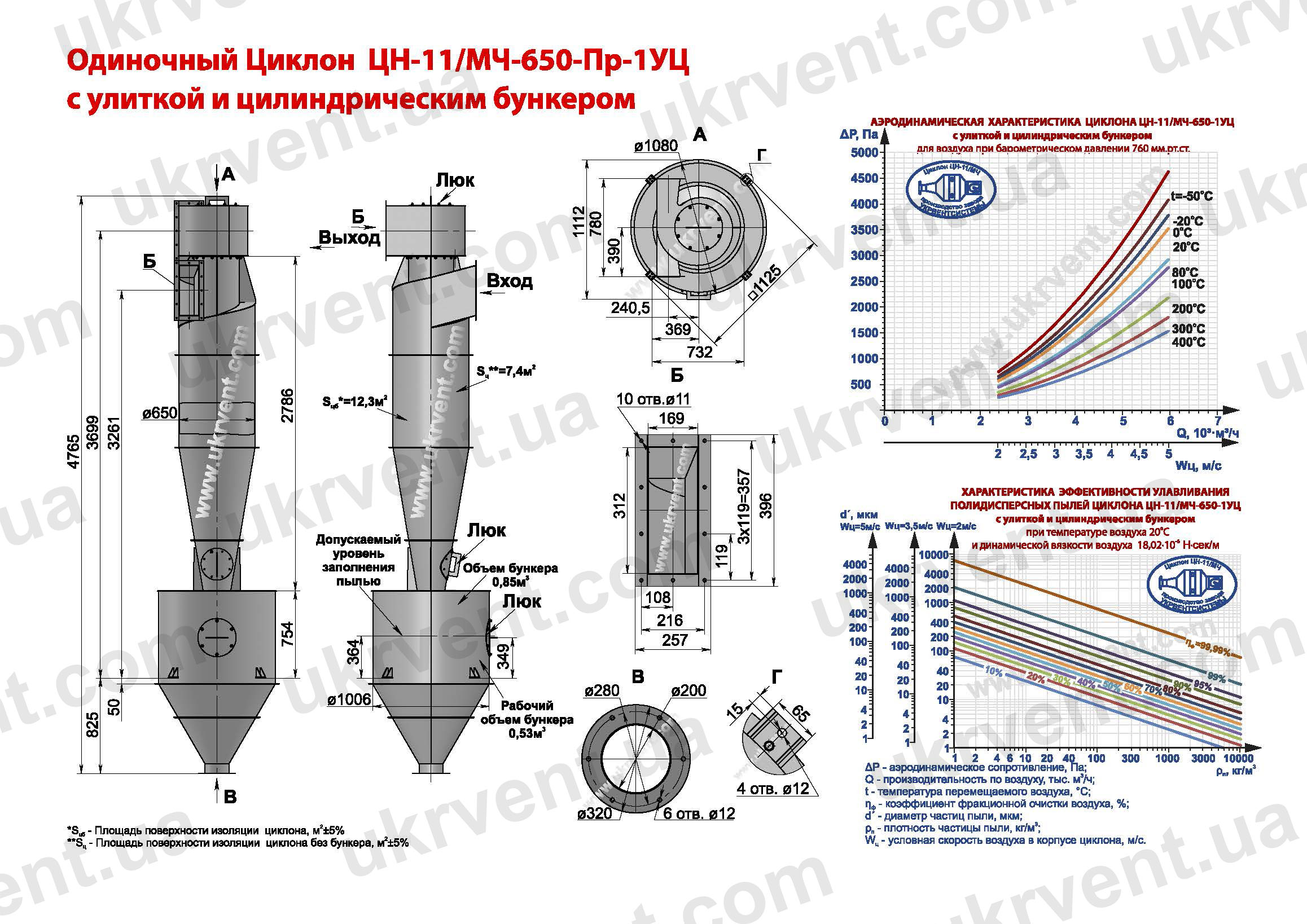

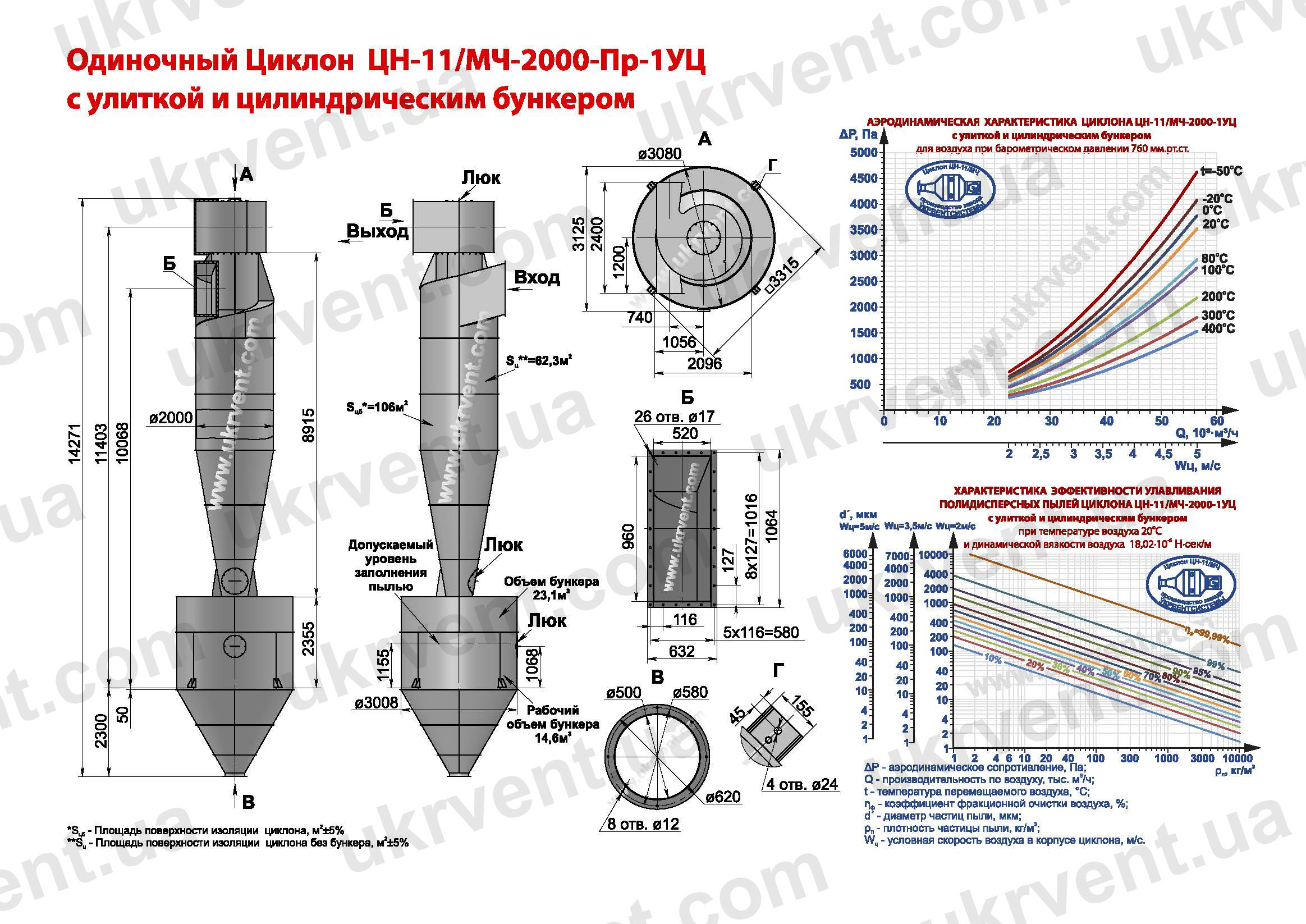

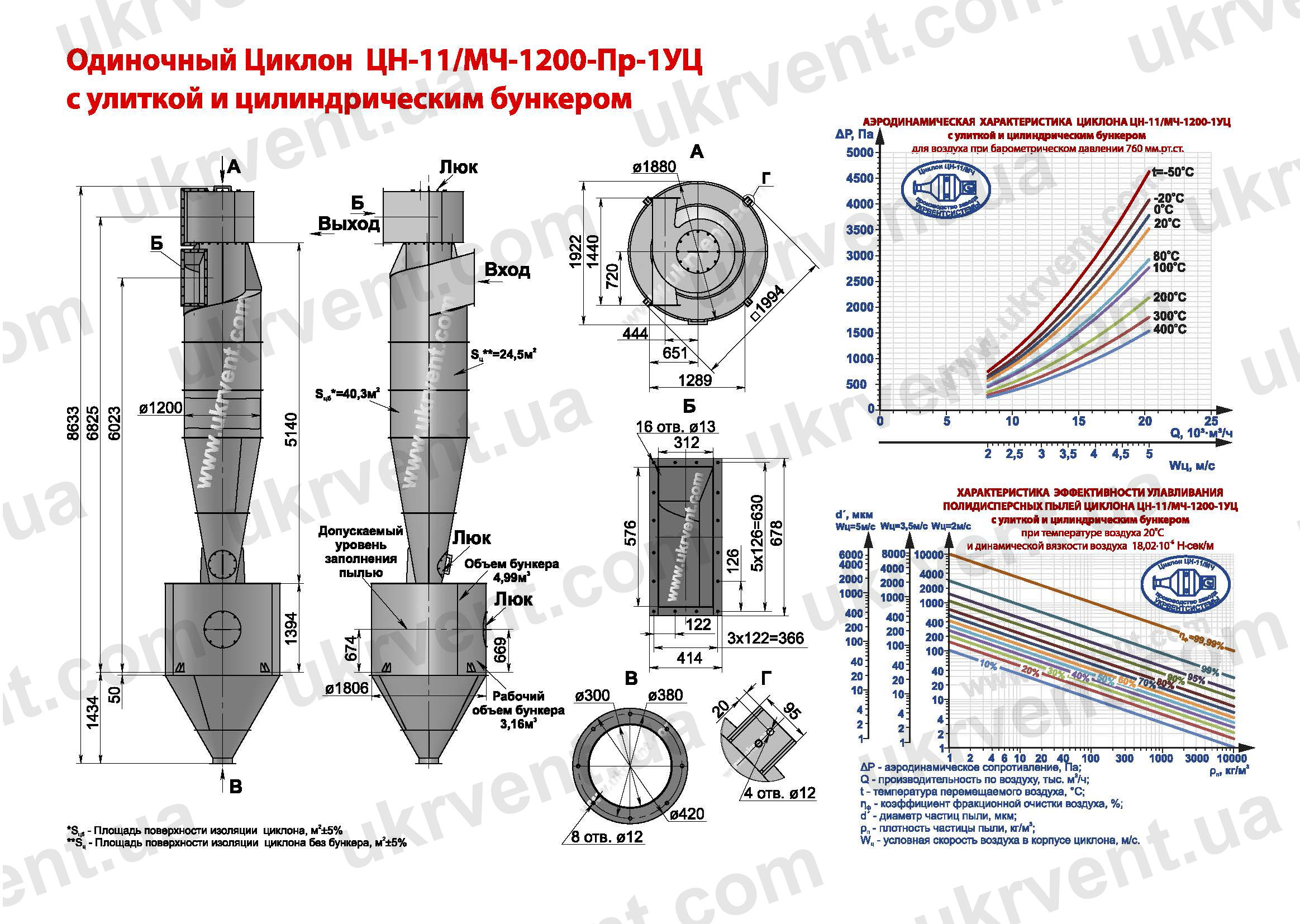

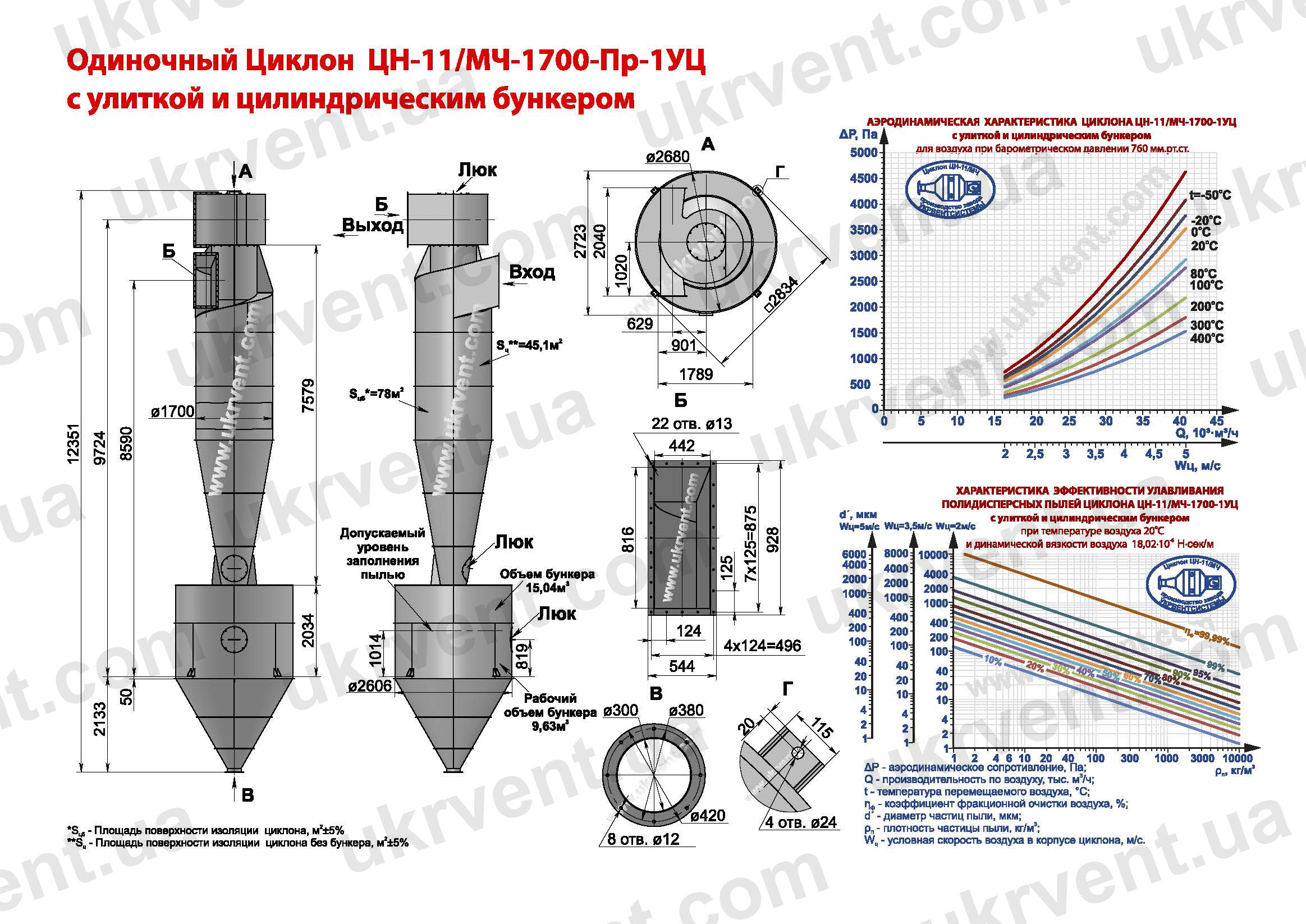

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-1У-НЖЦ-НЖ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

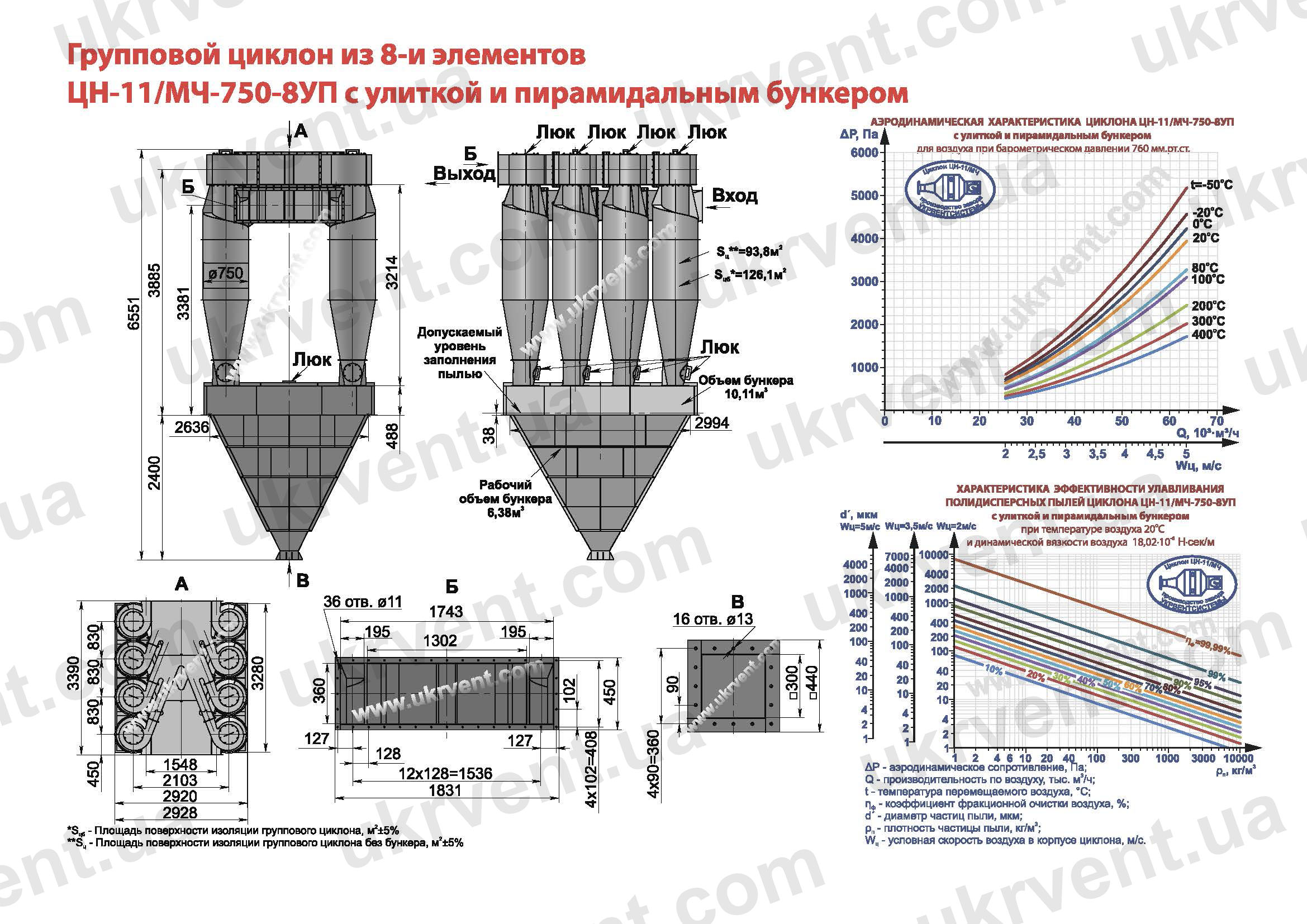

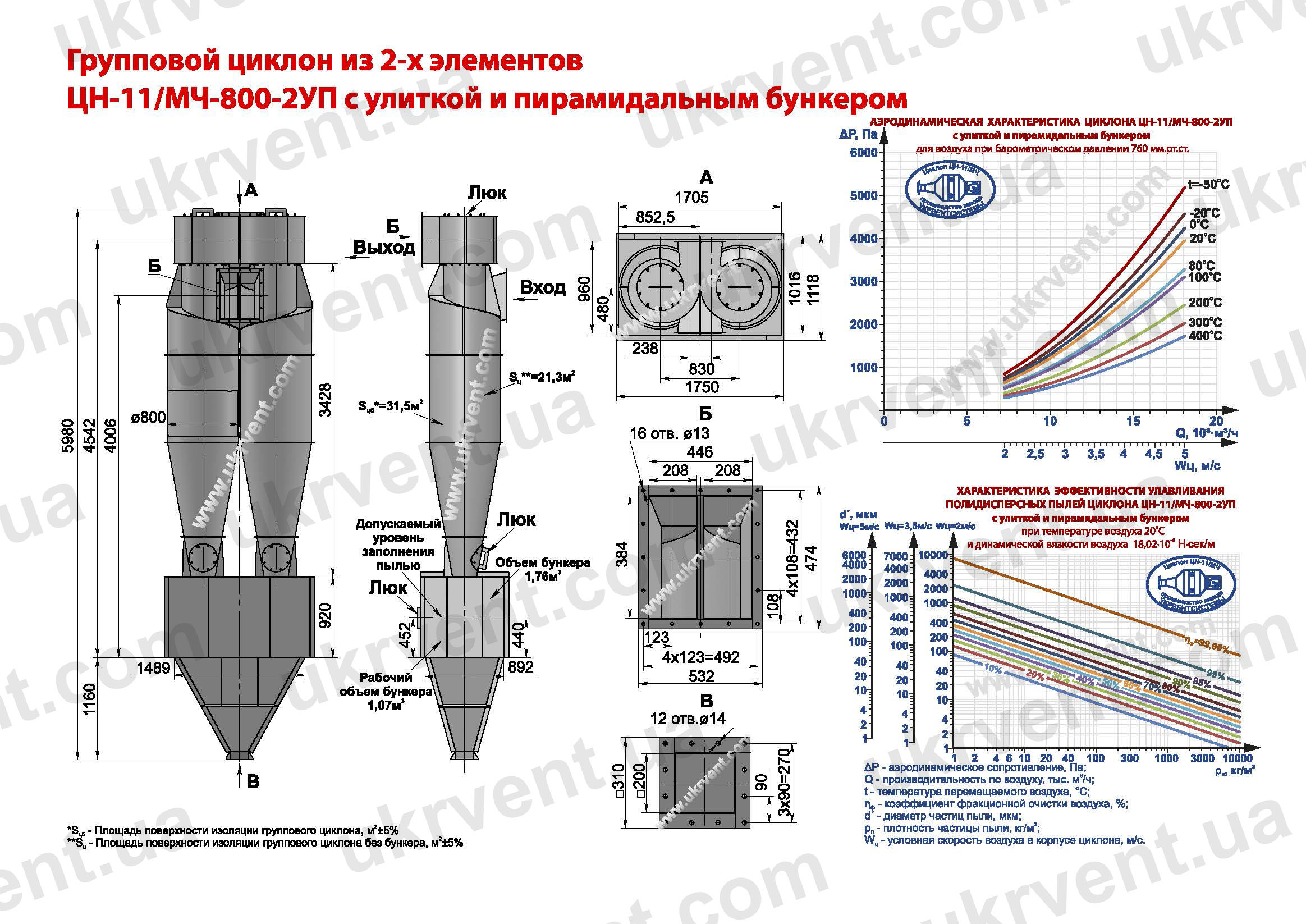

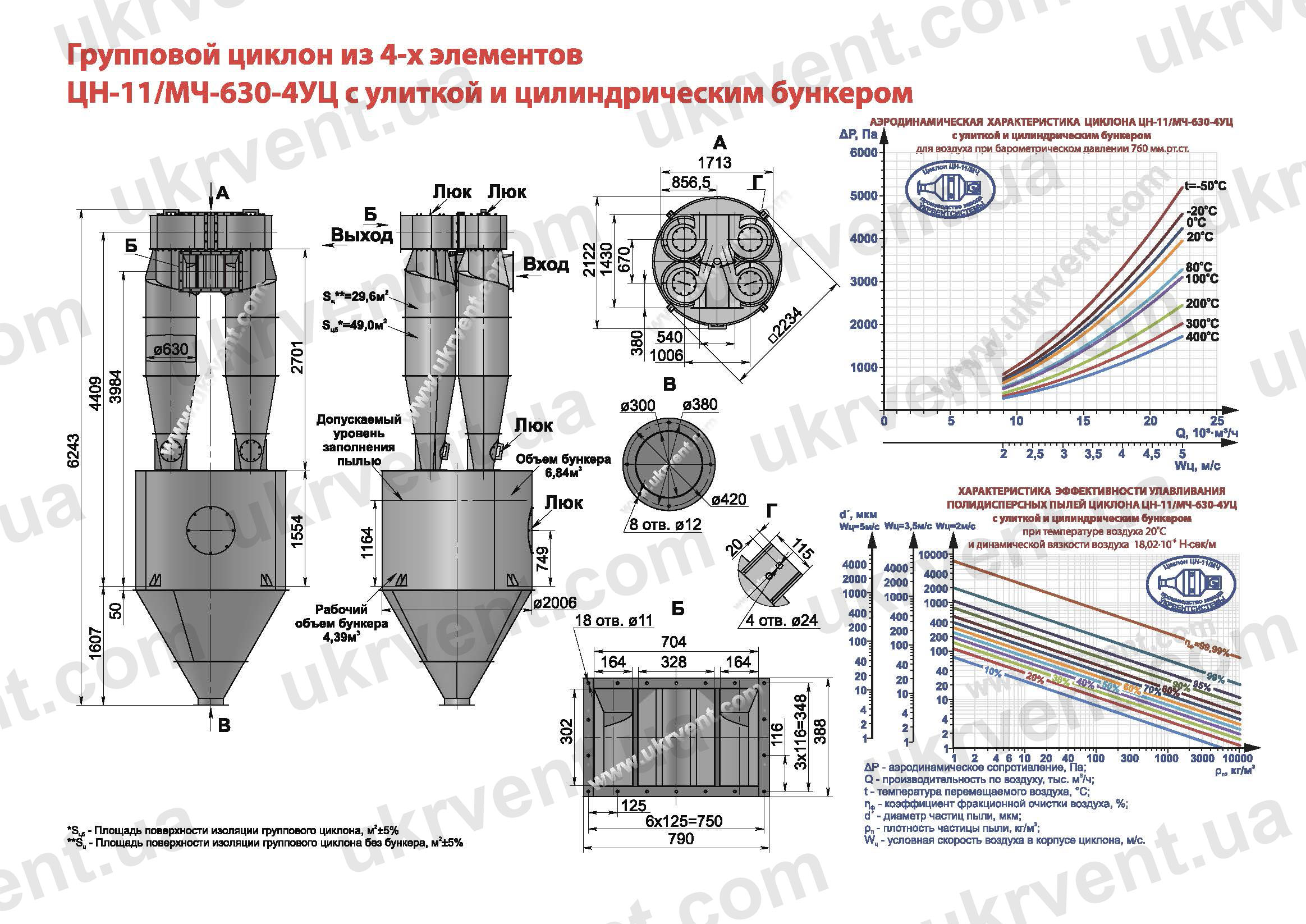

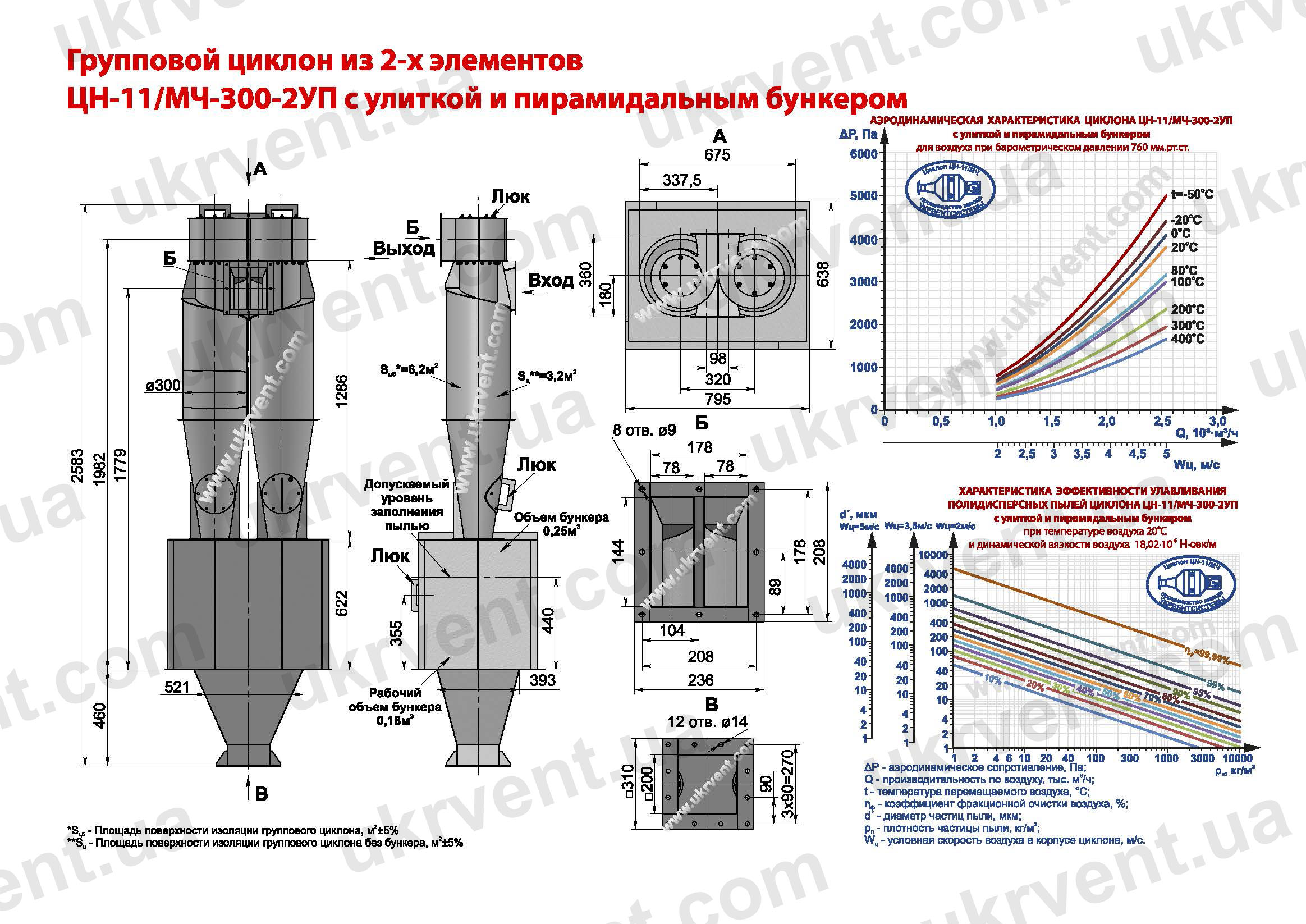

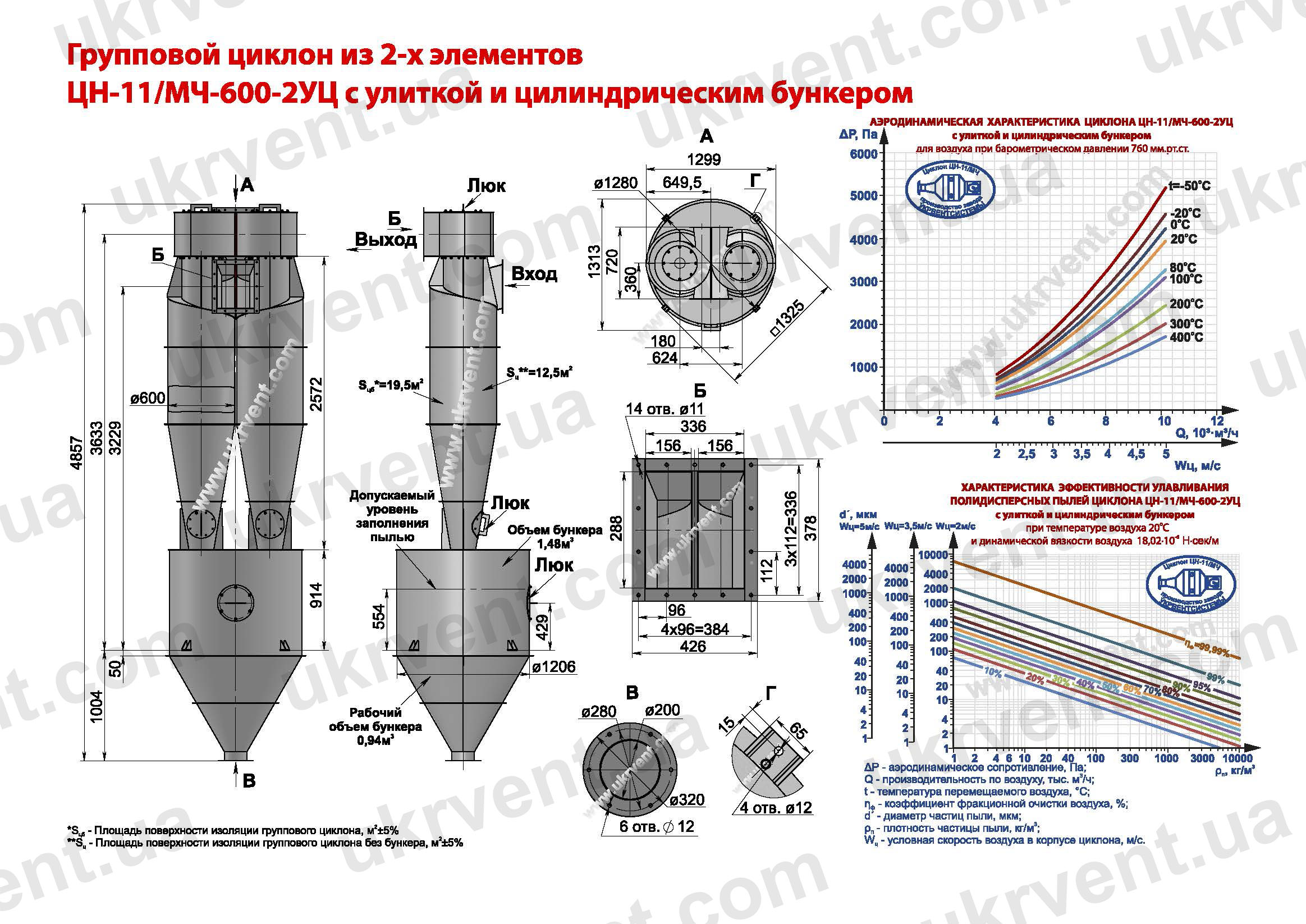

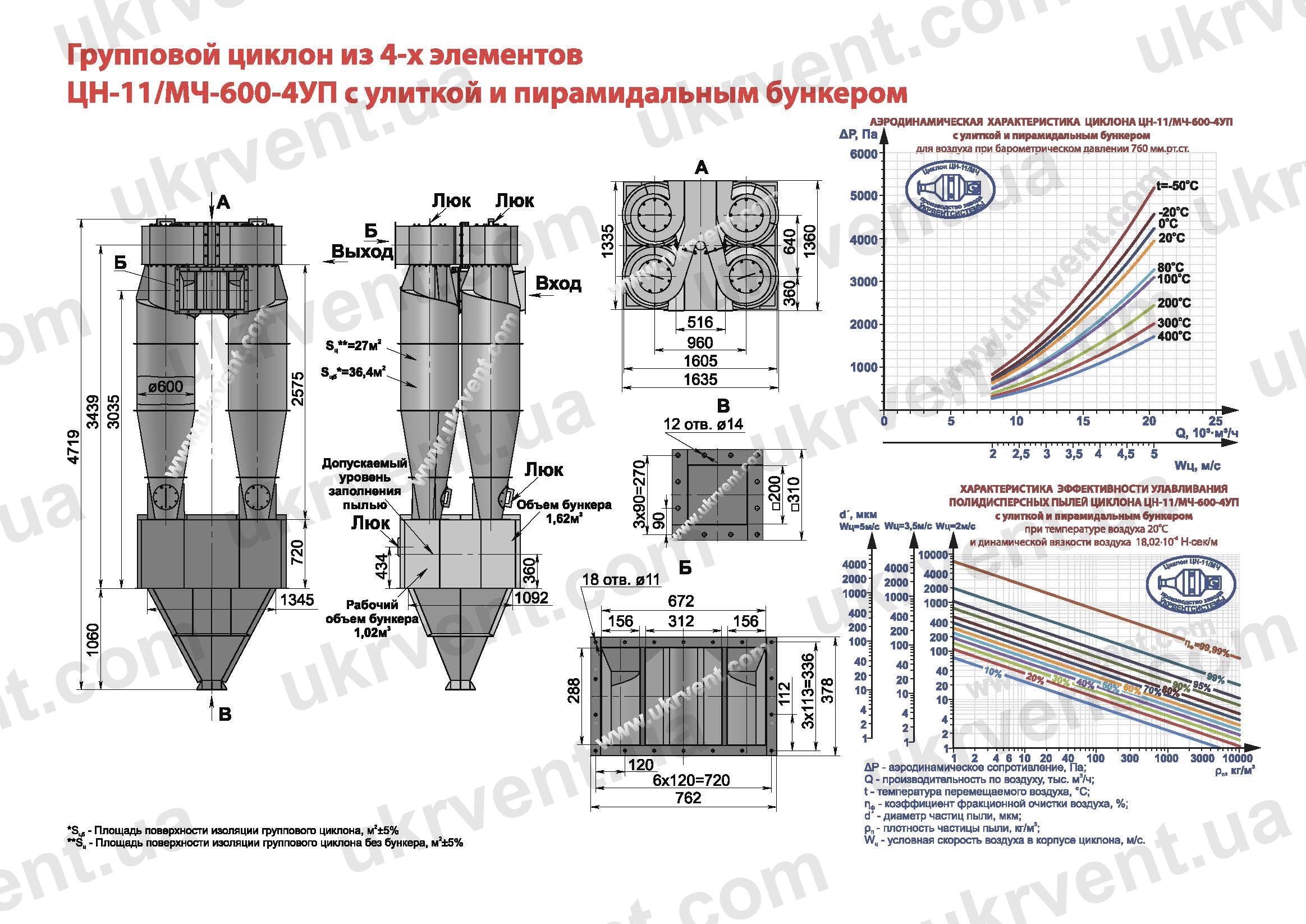

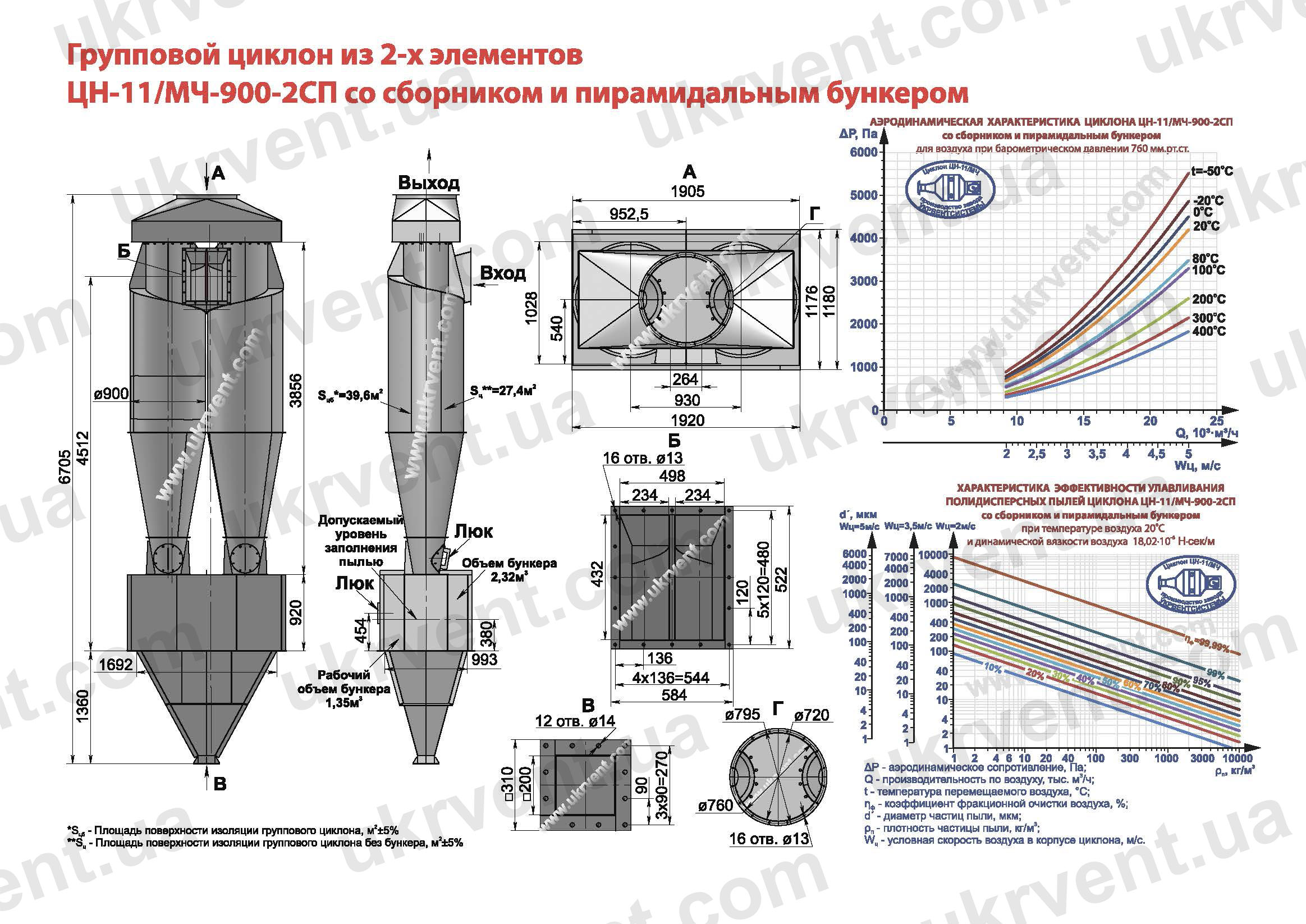

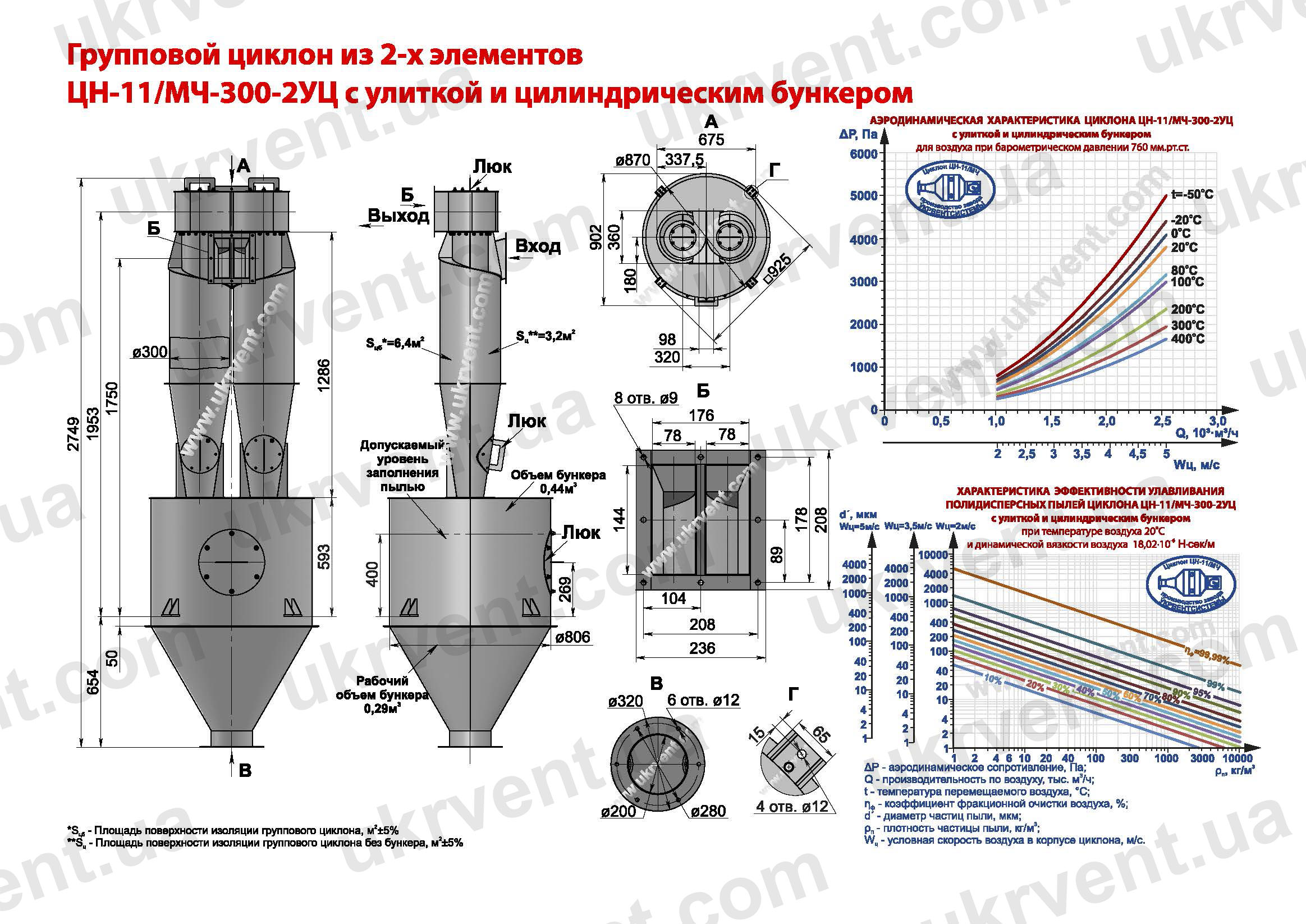

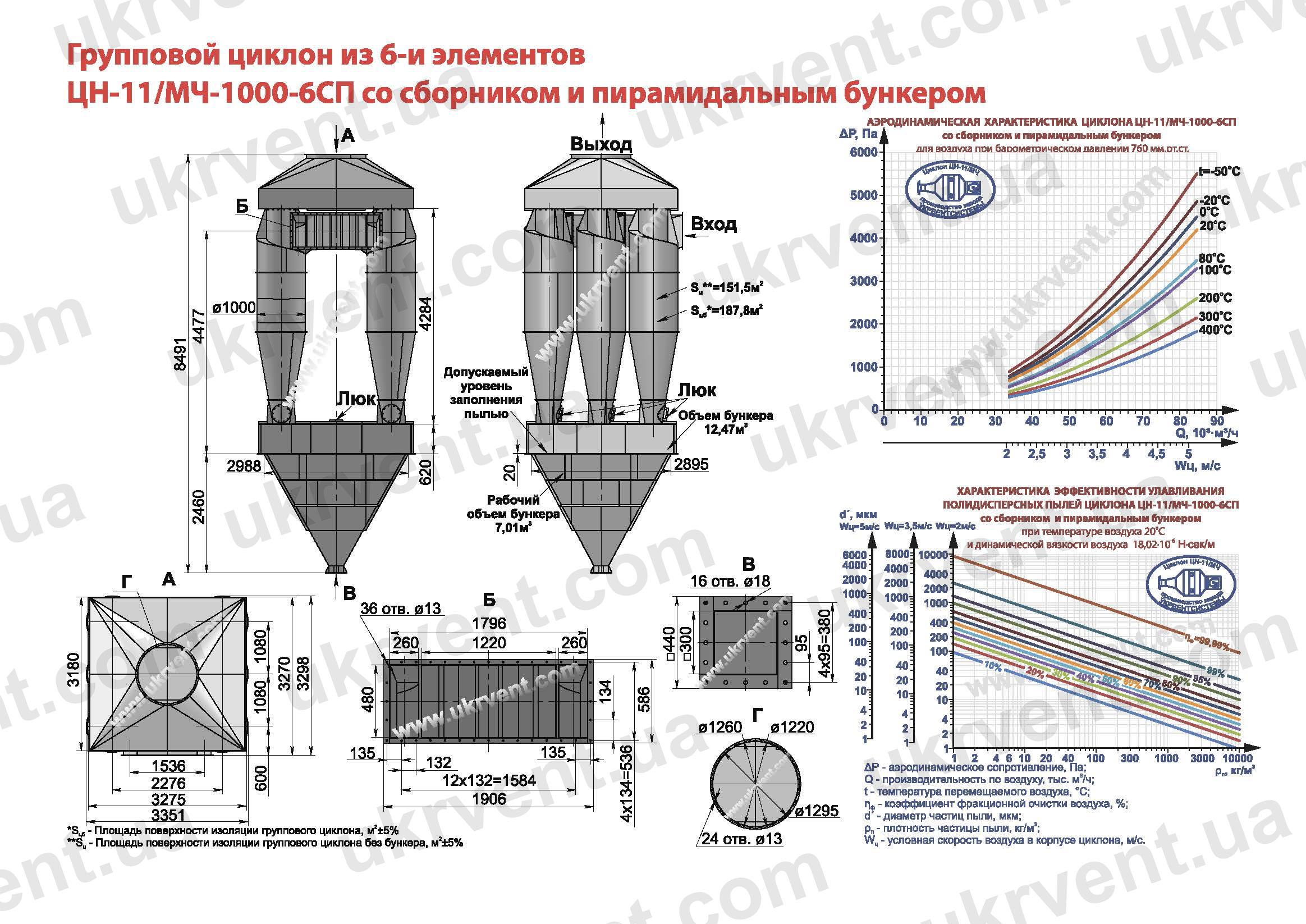

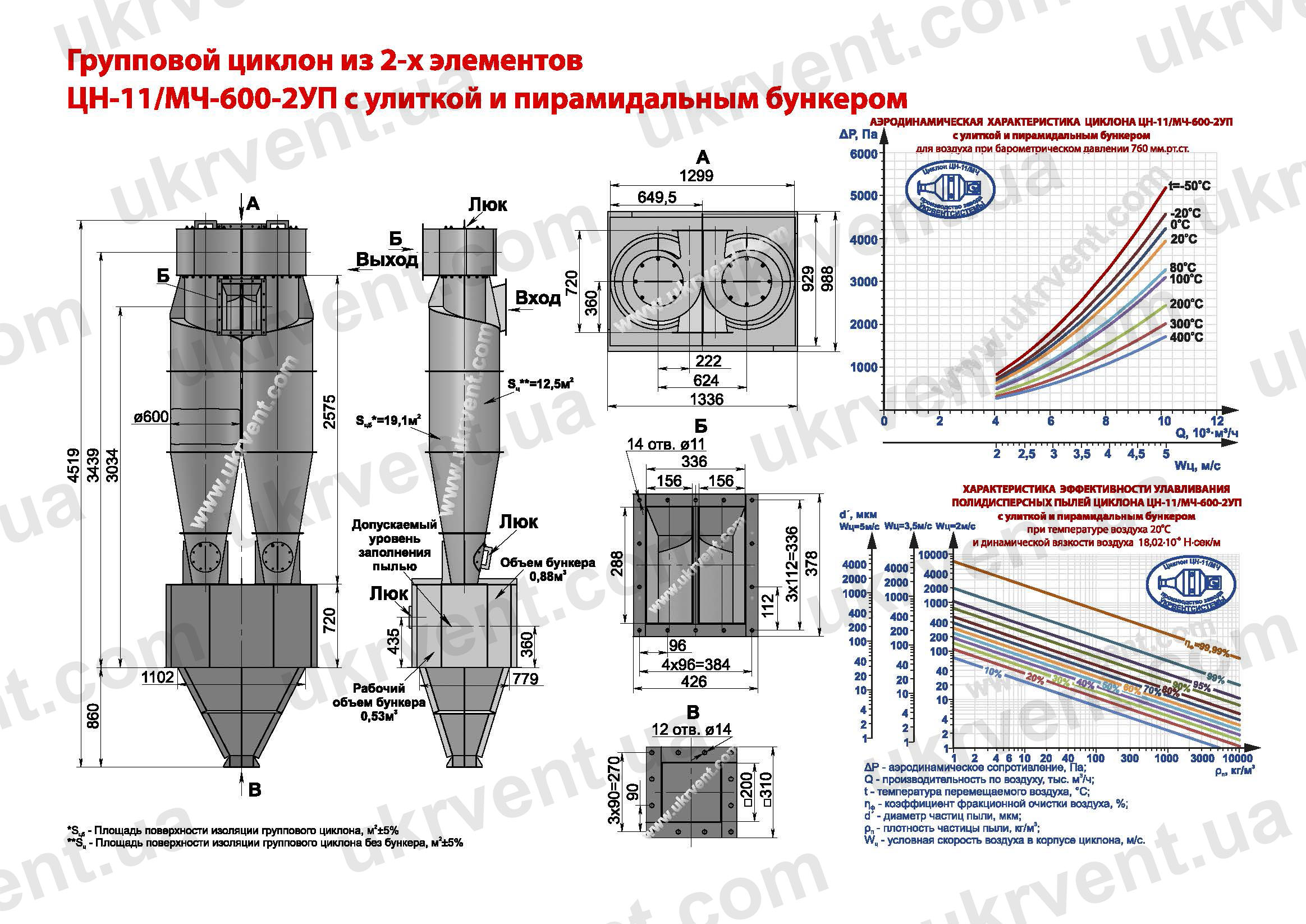

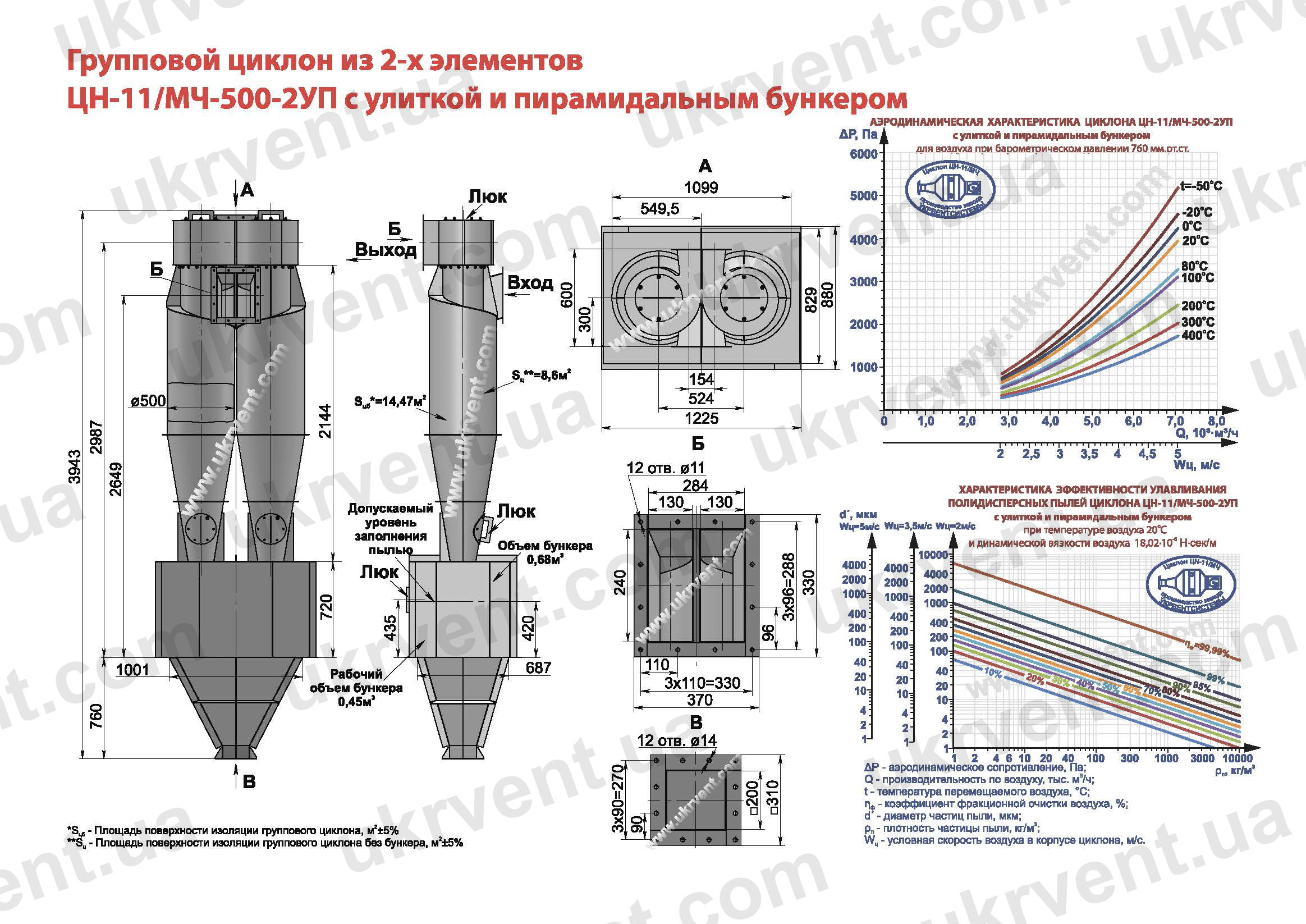

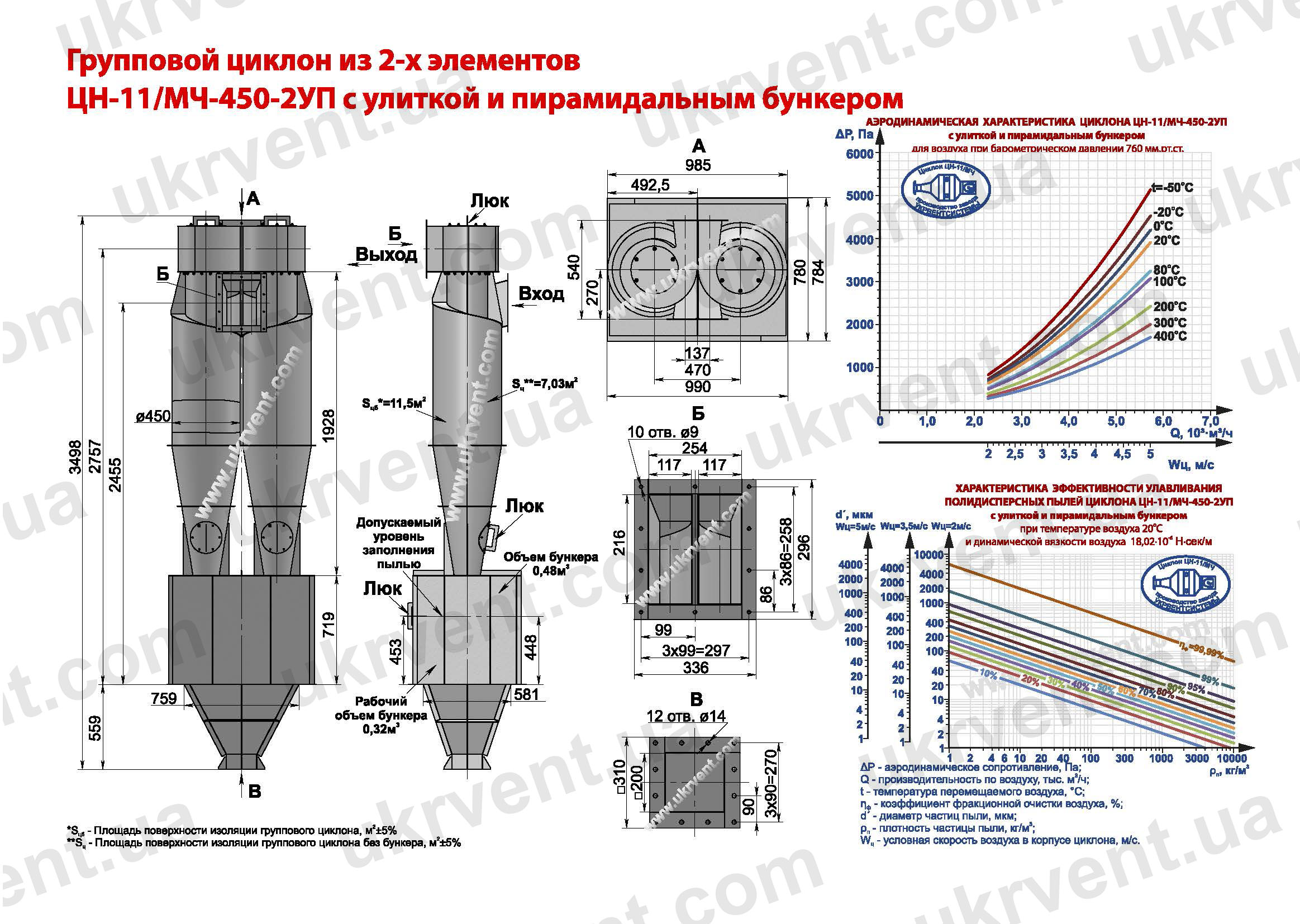

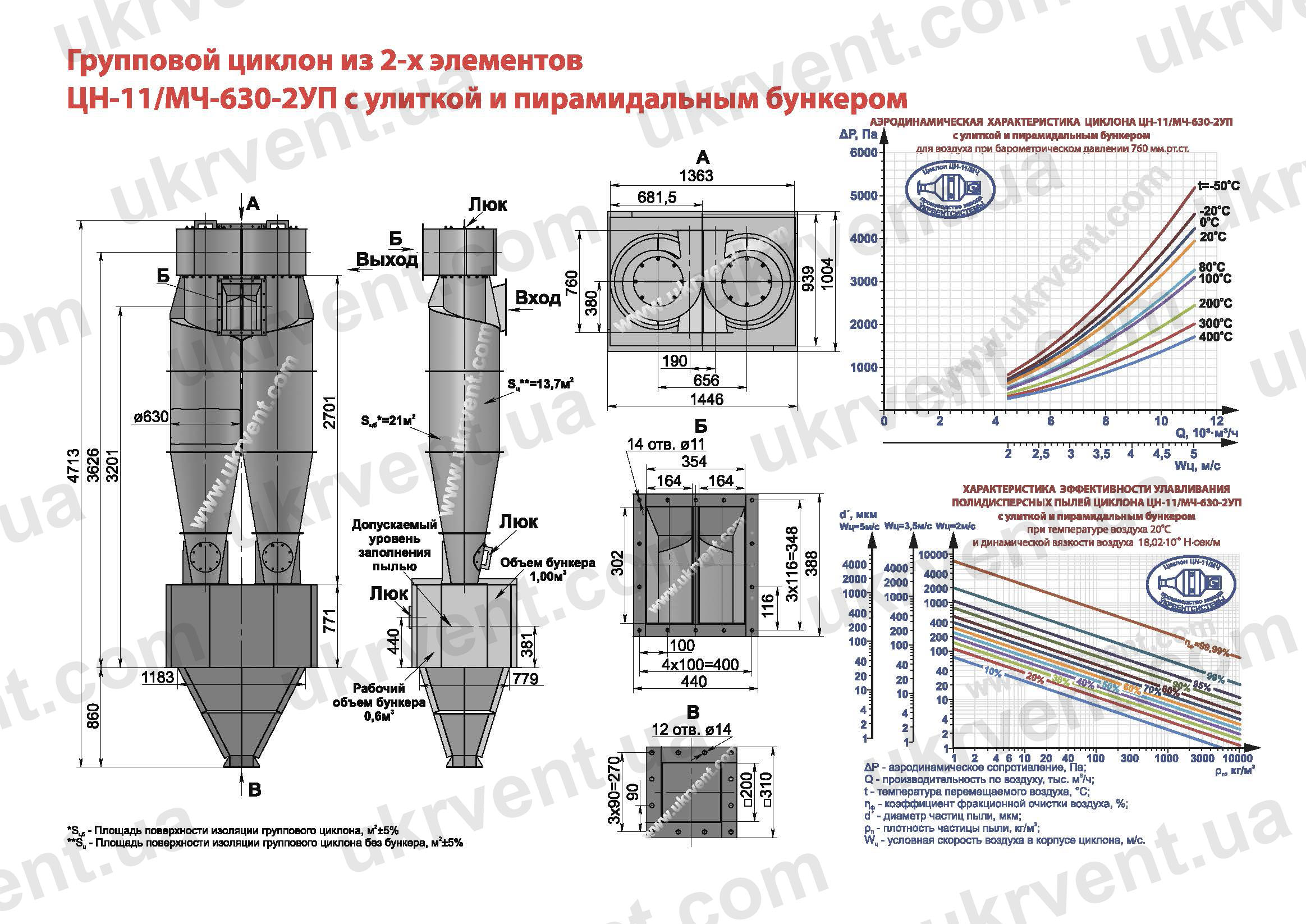

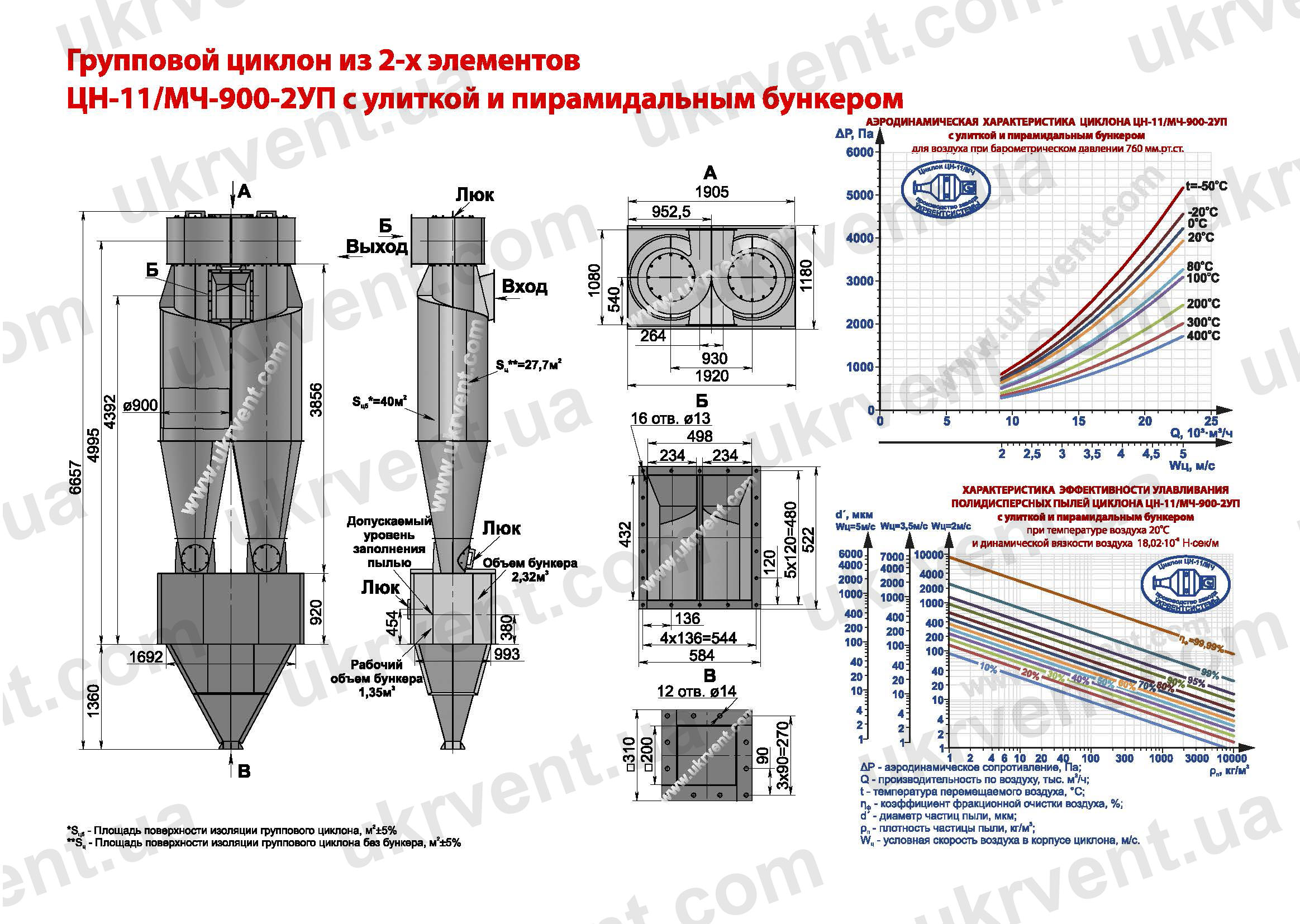

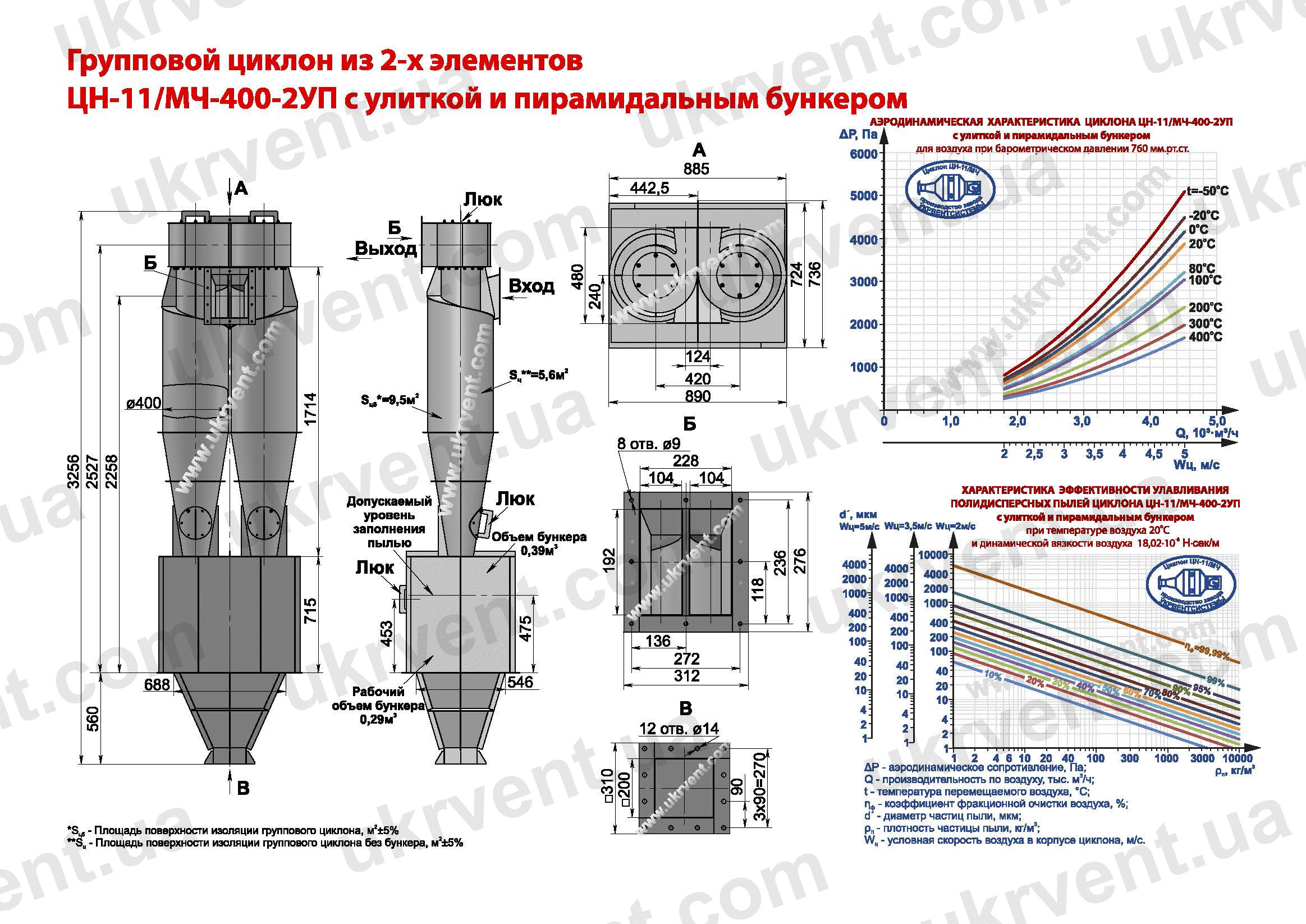

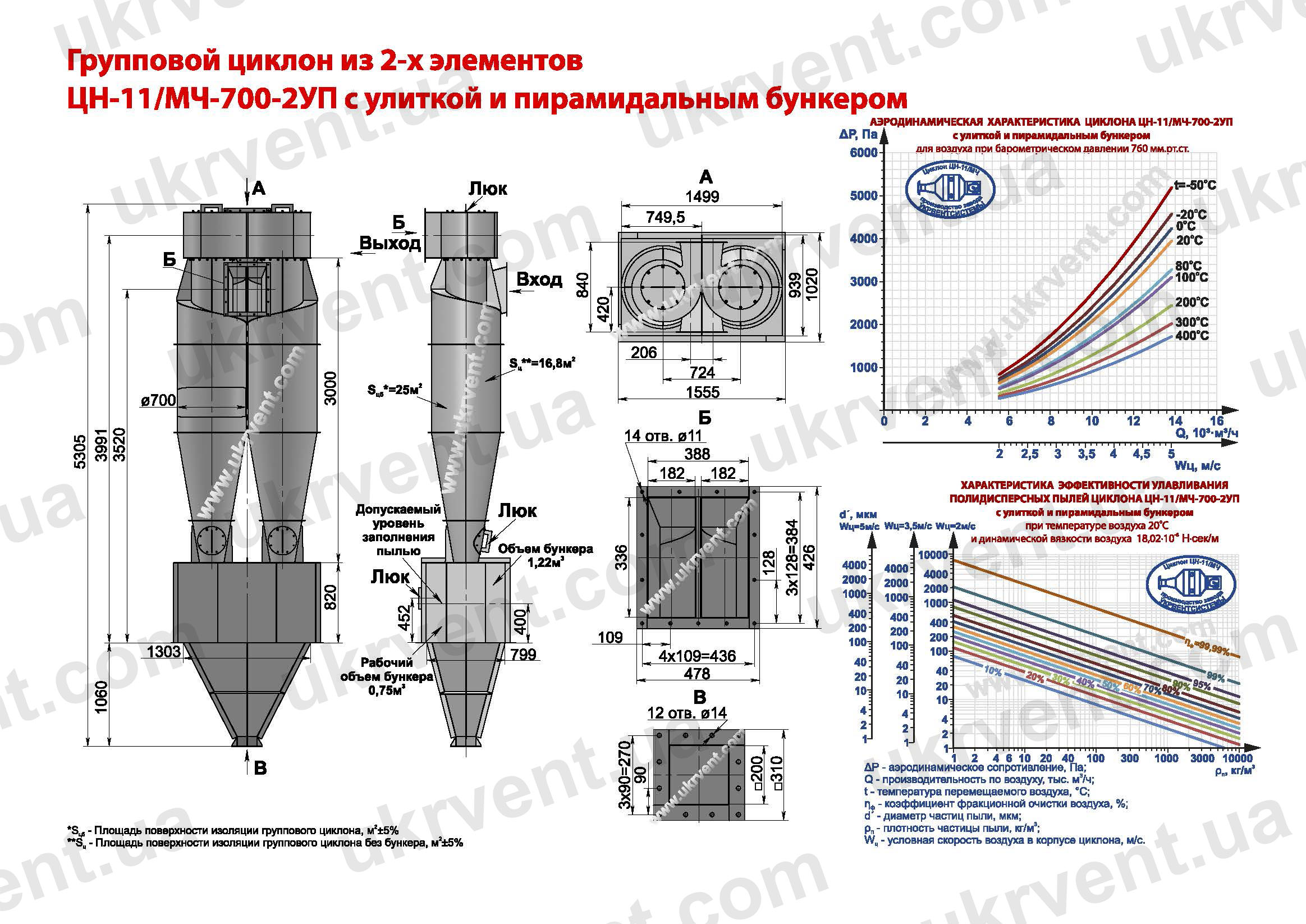

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-2УП-НЖ ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

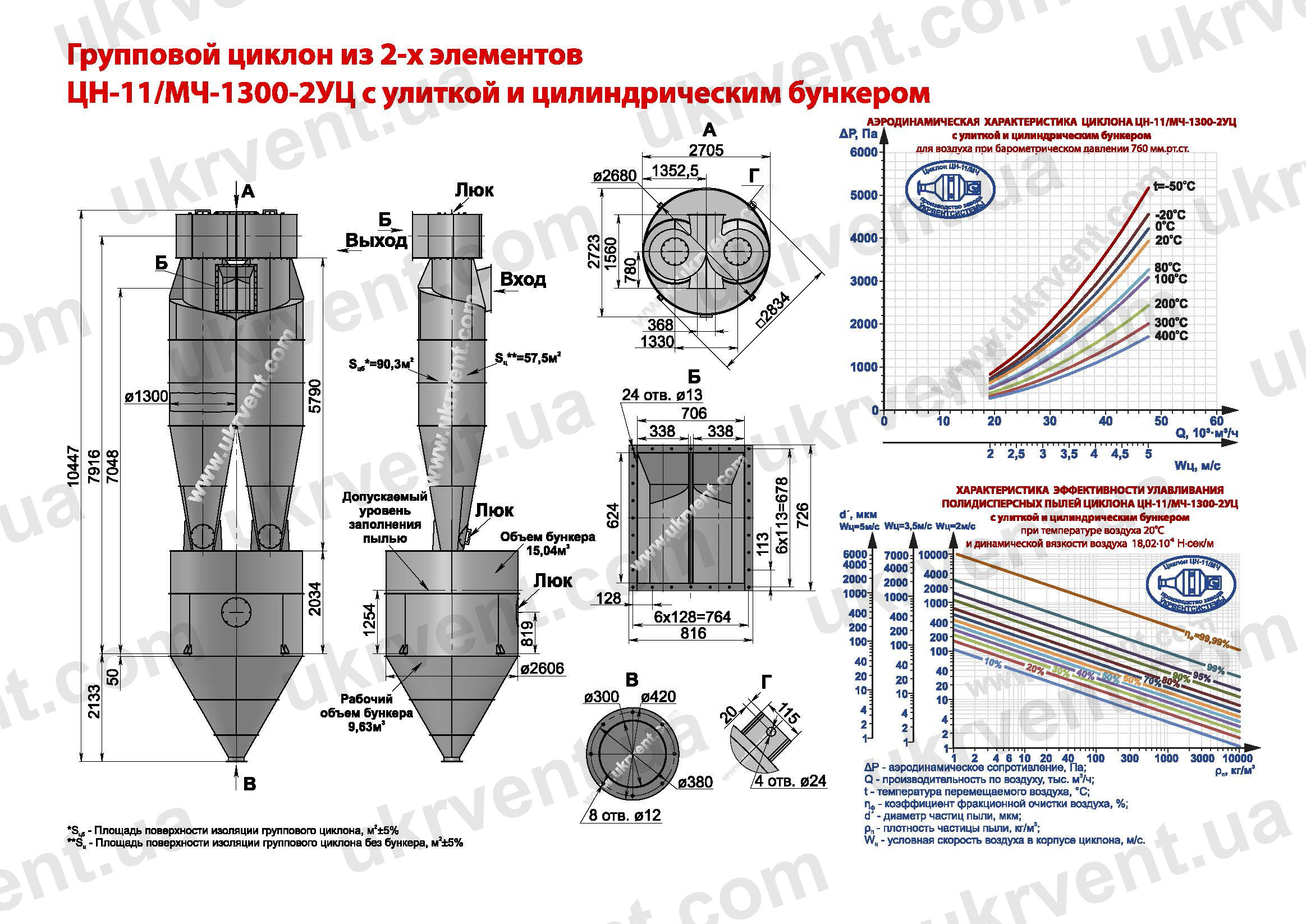

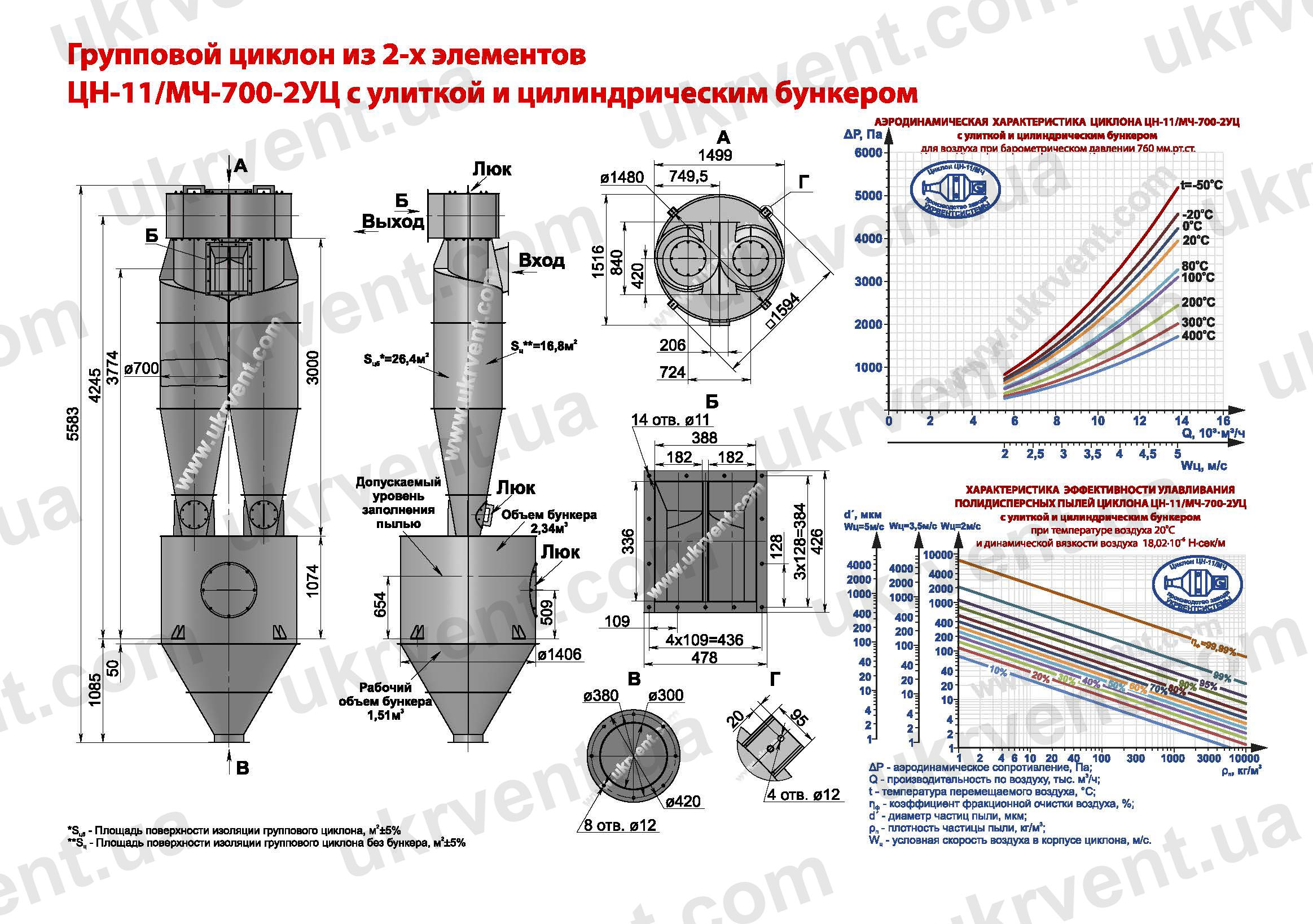

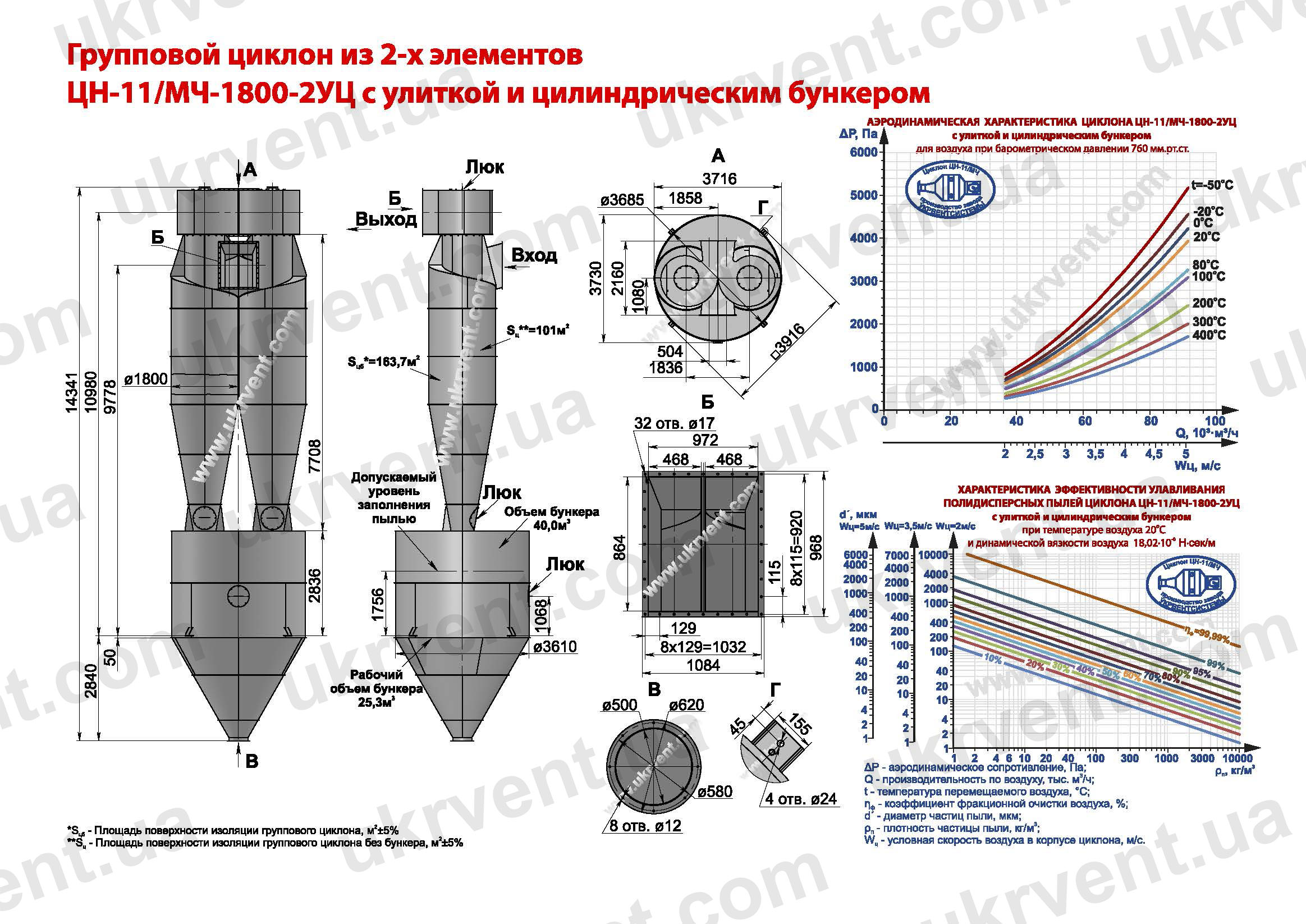

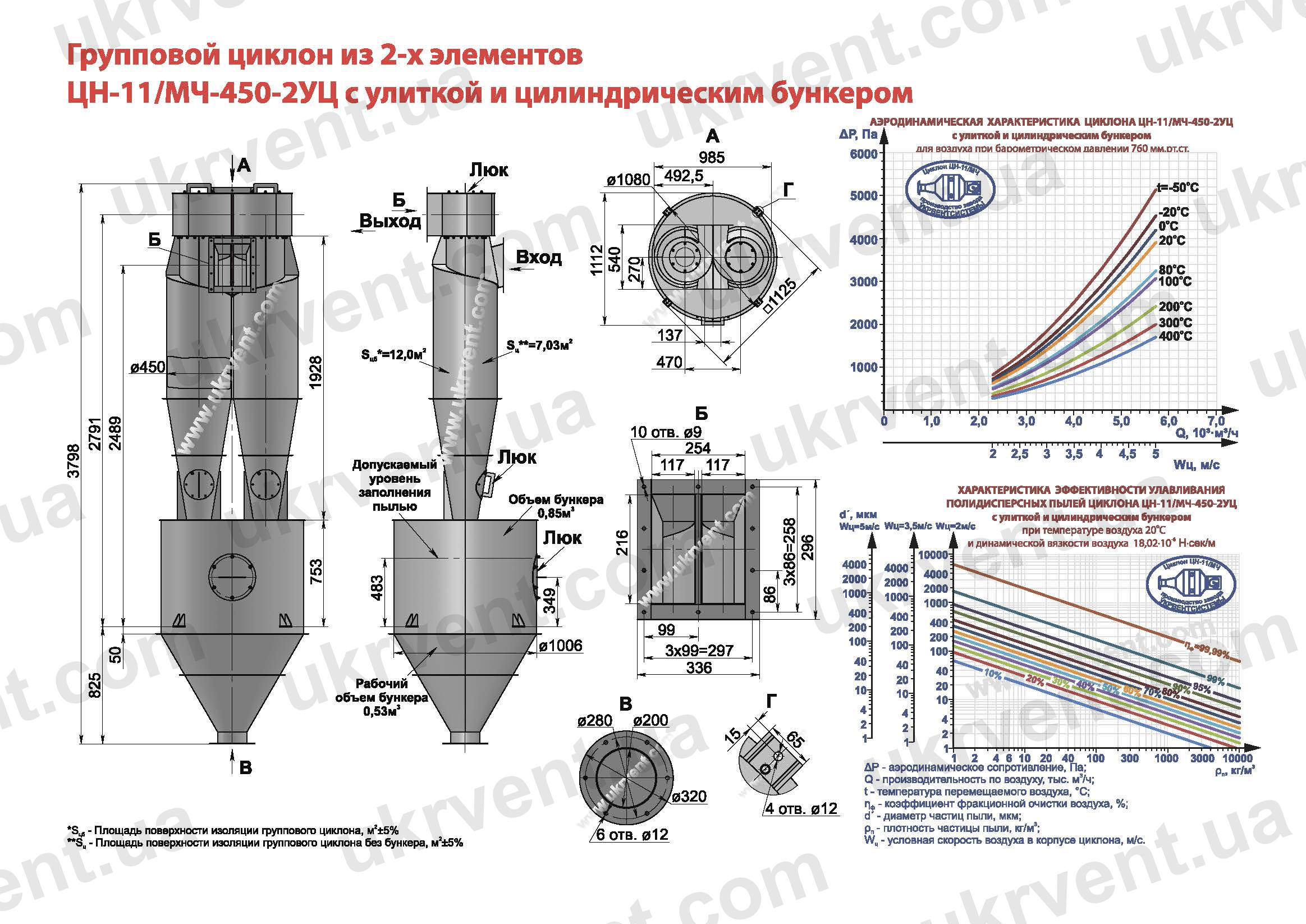

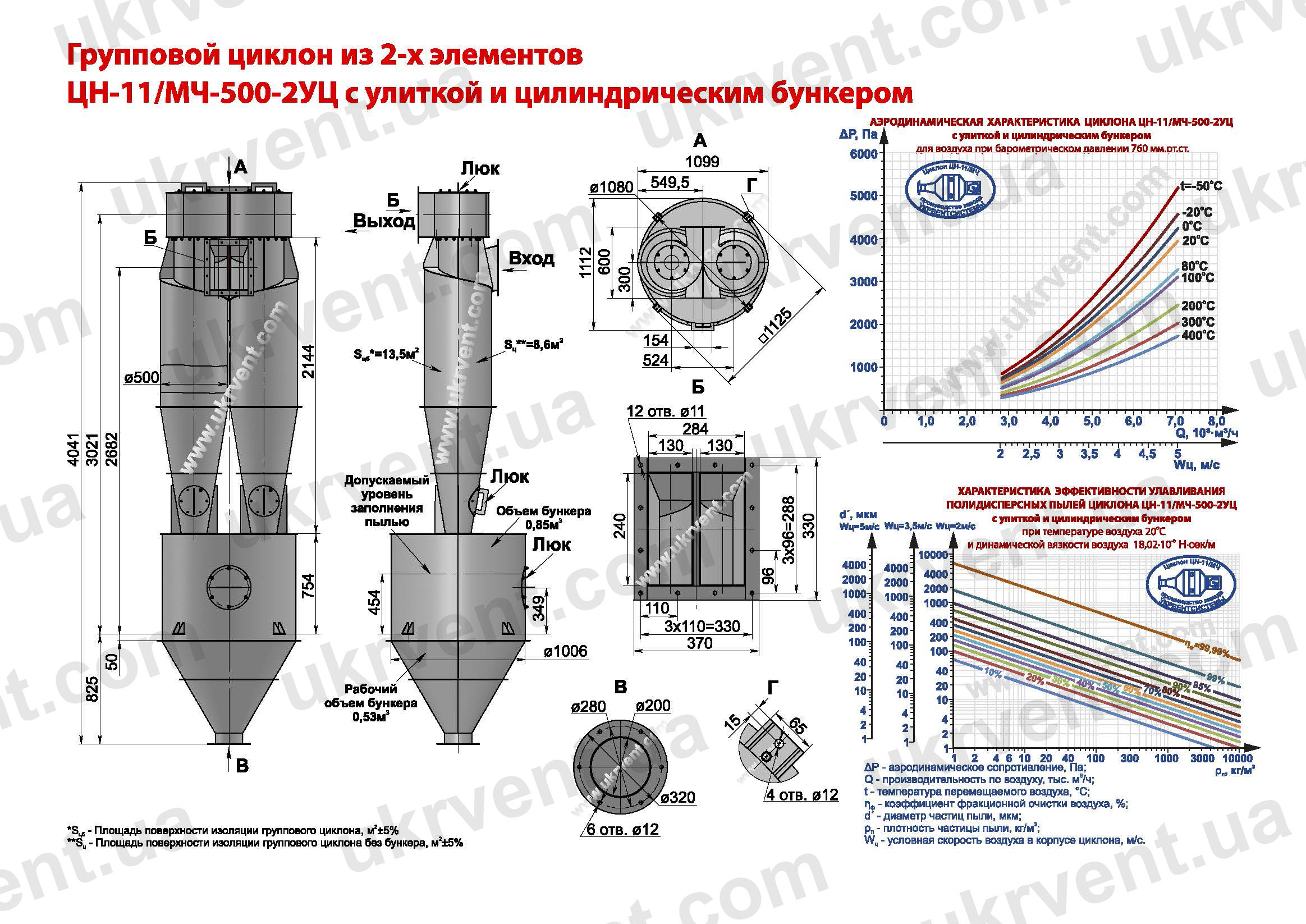

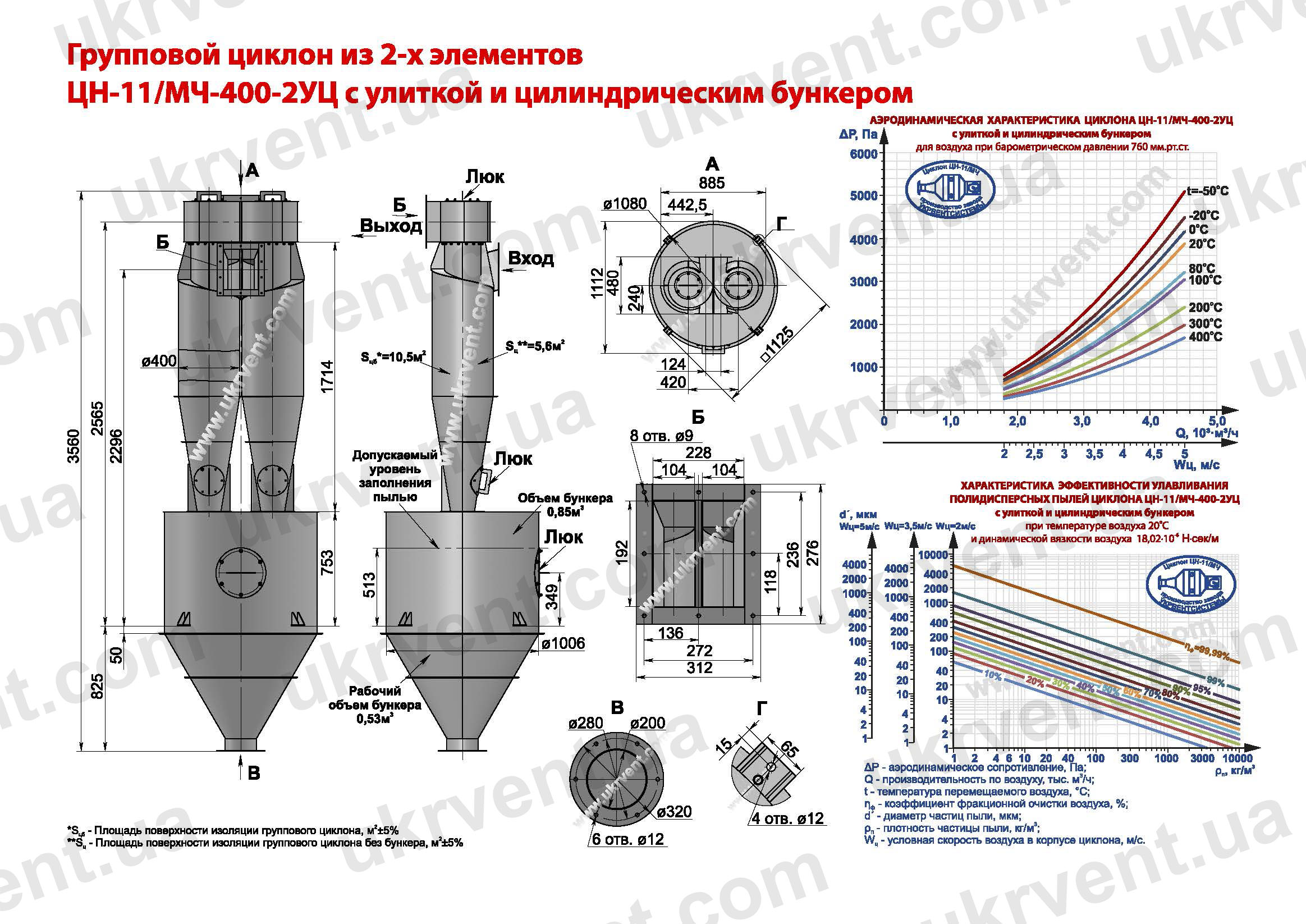

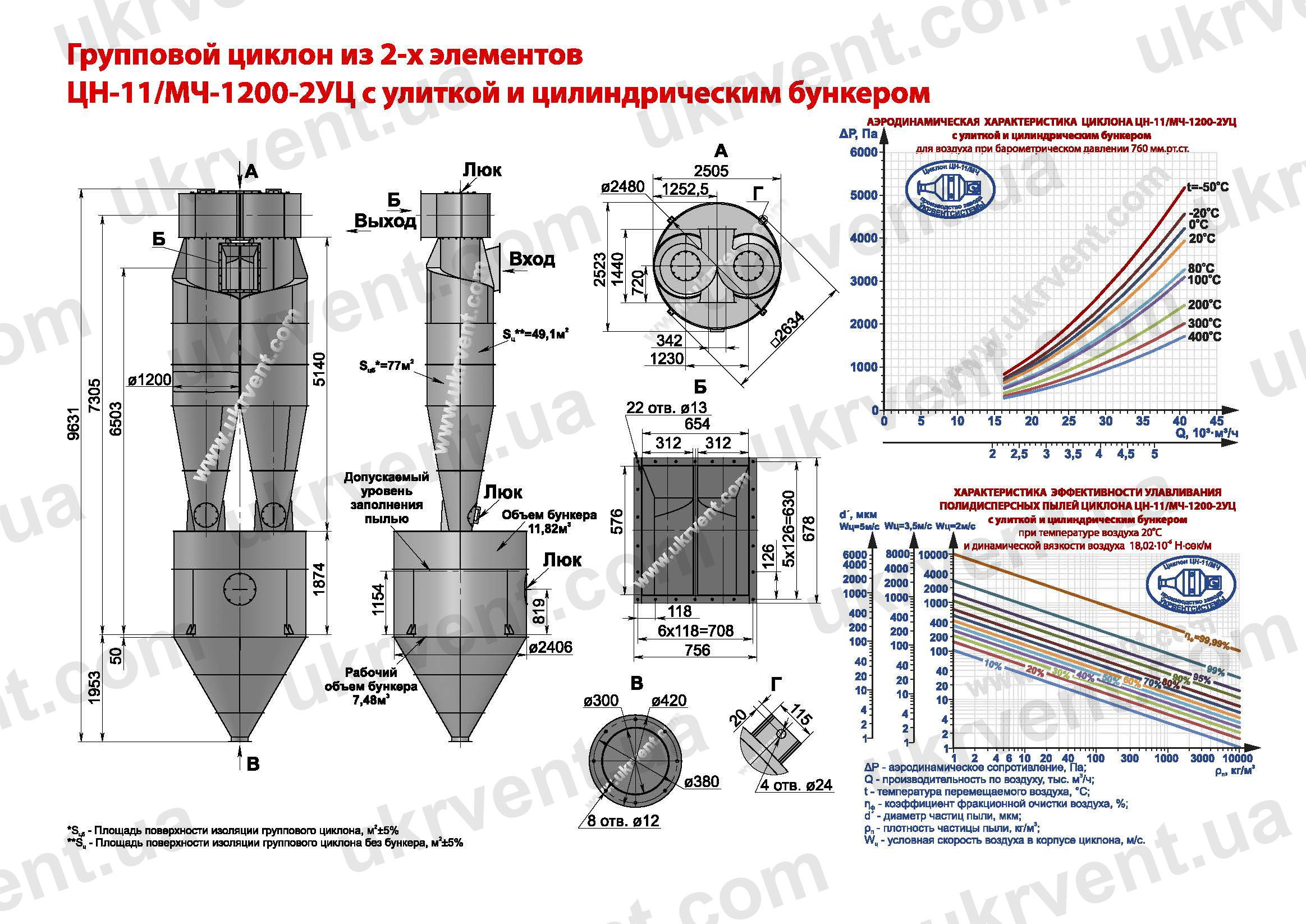

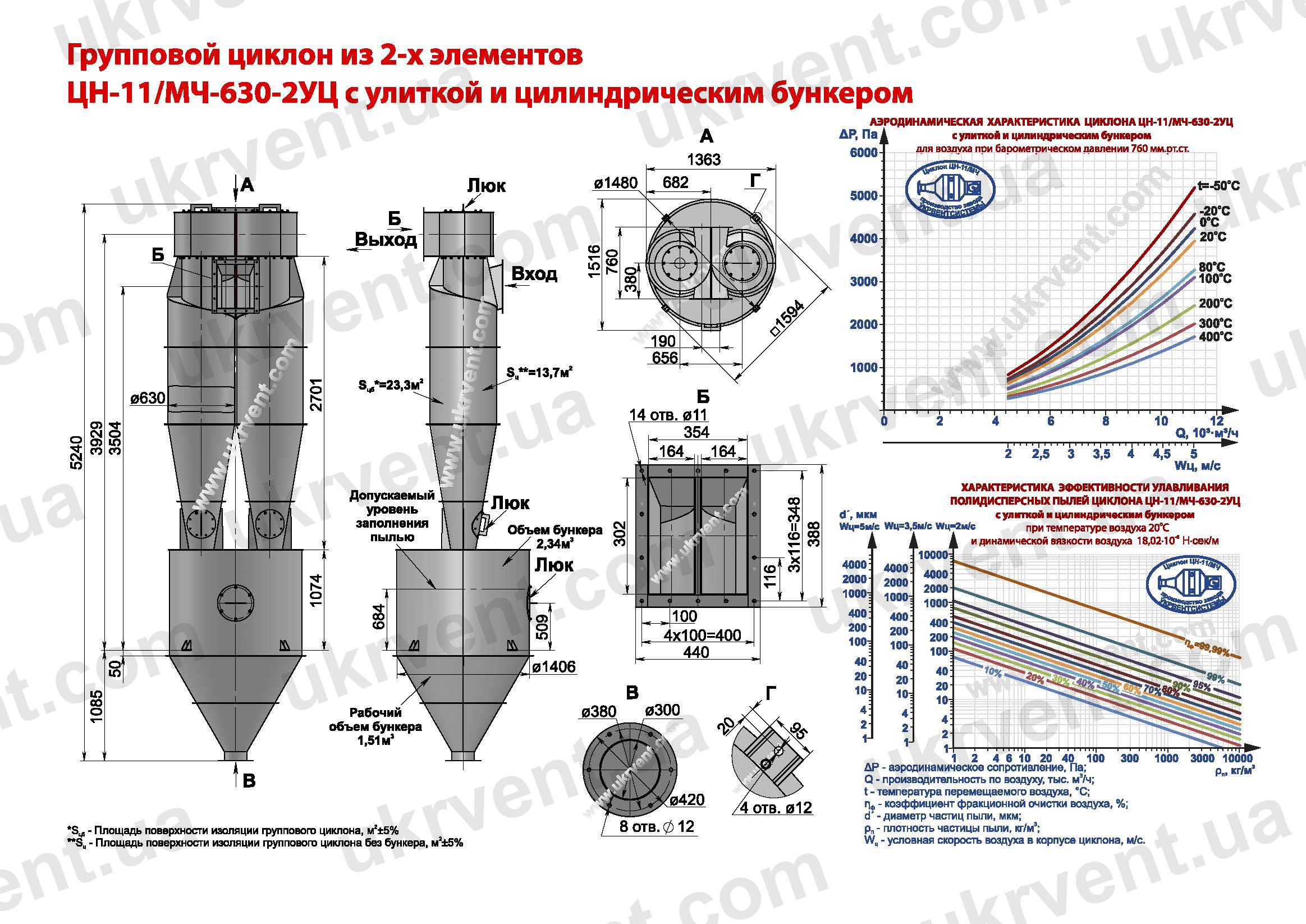

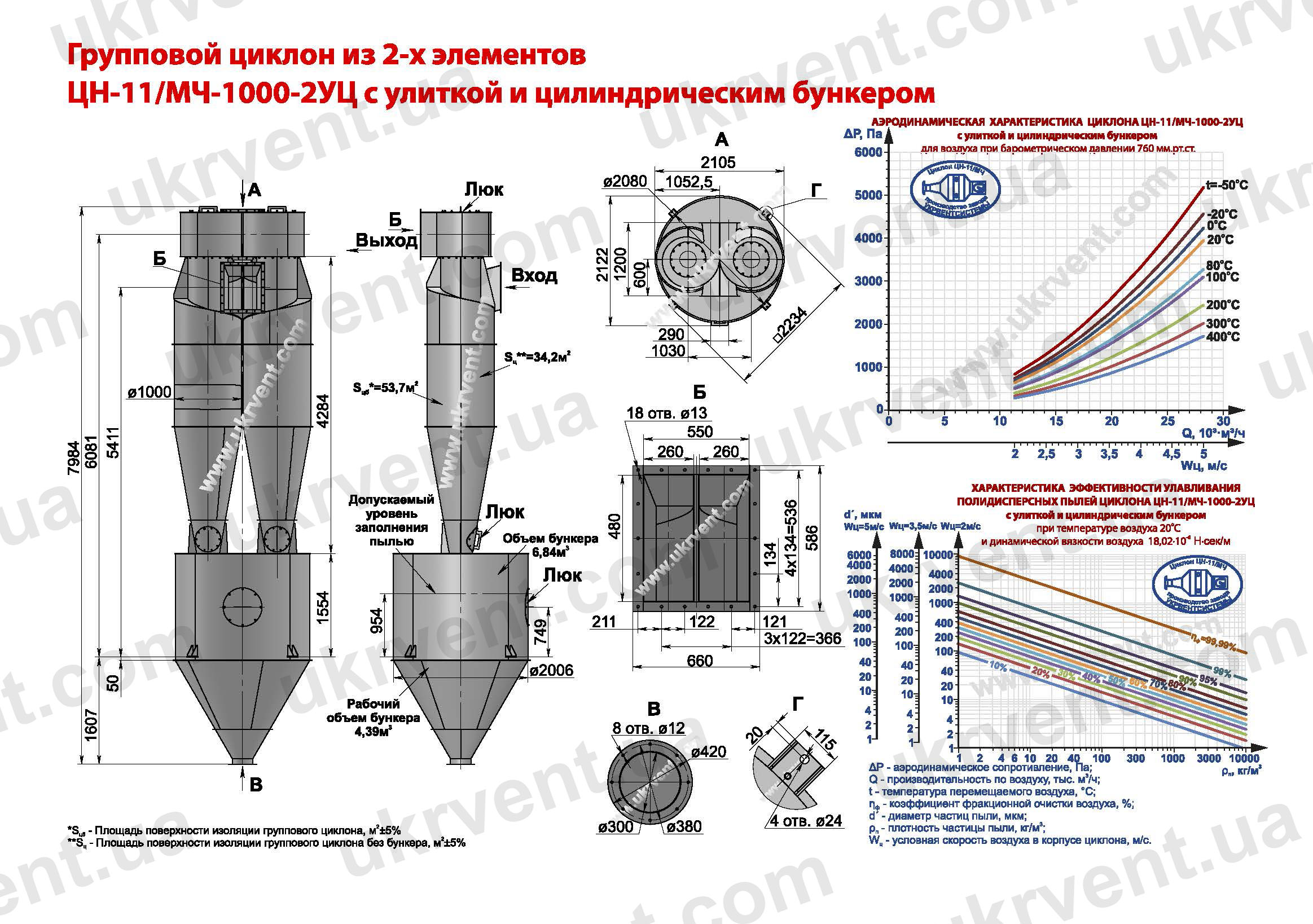

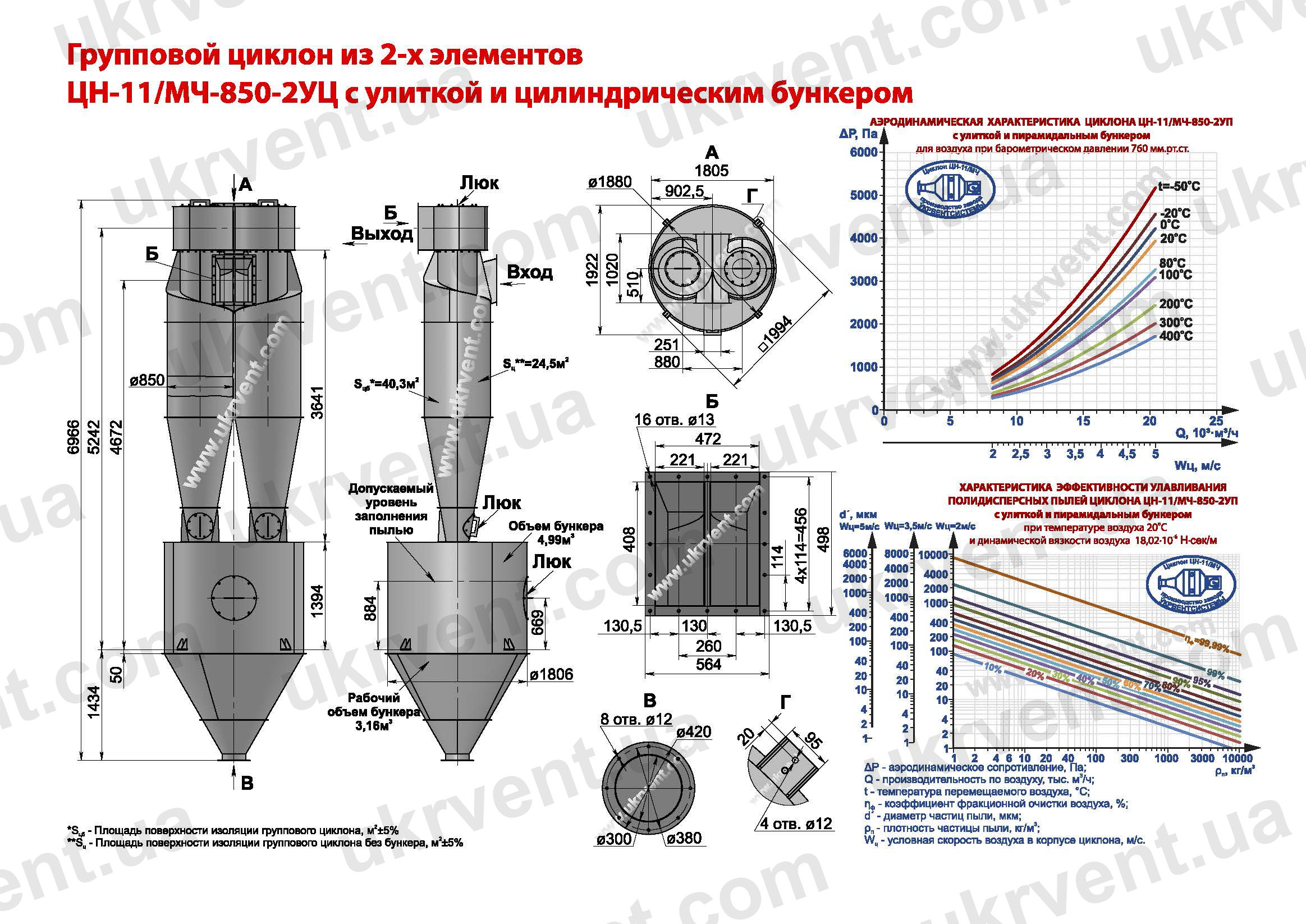

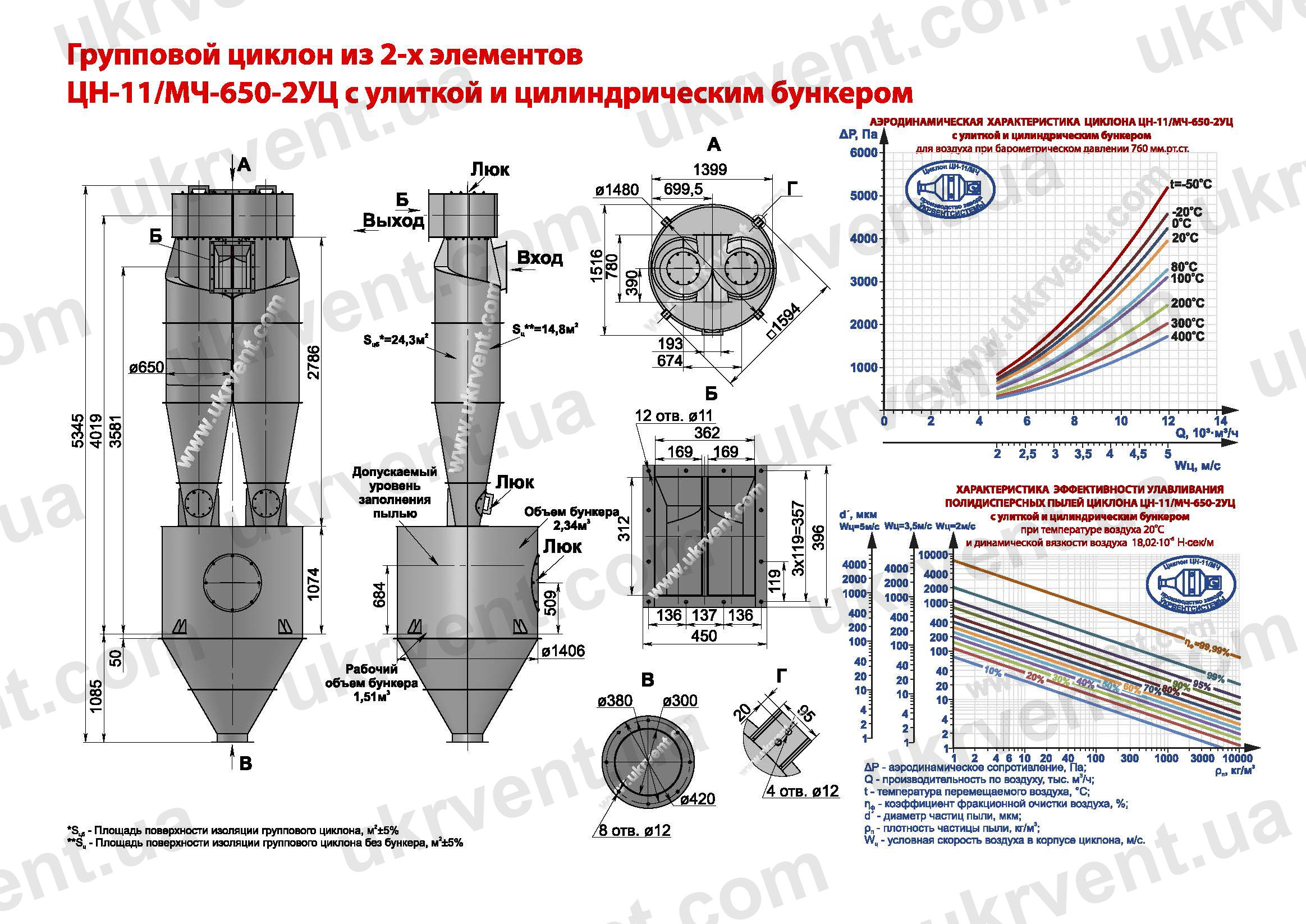

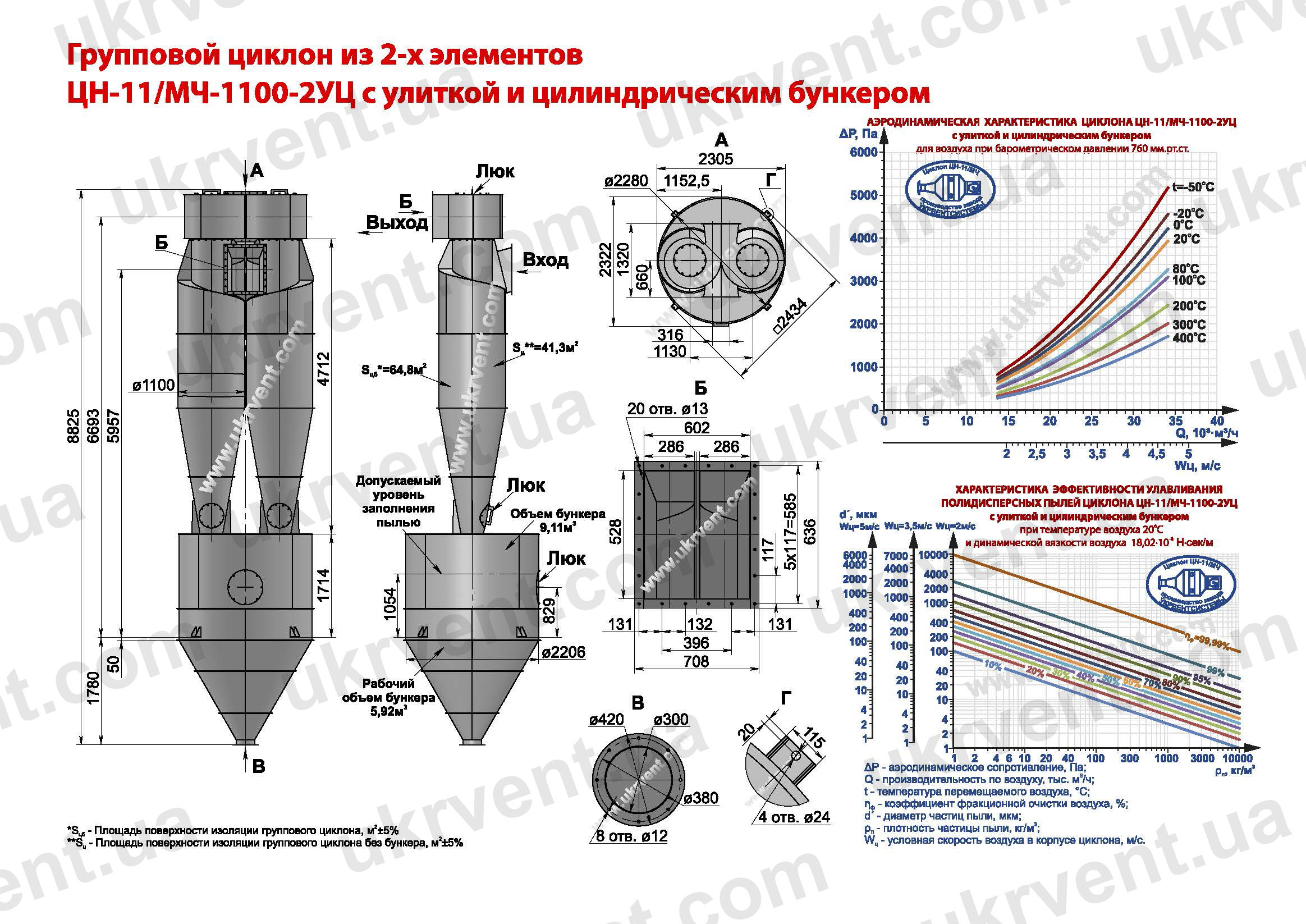

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-2УЦ-НЖ ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

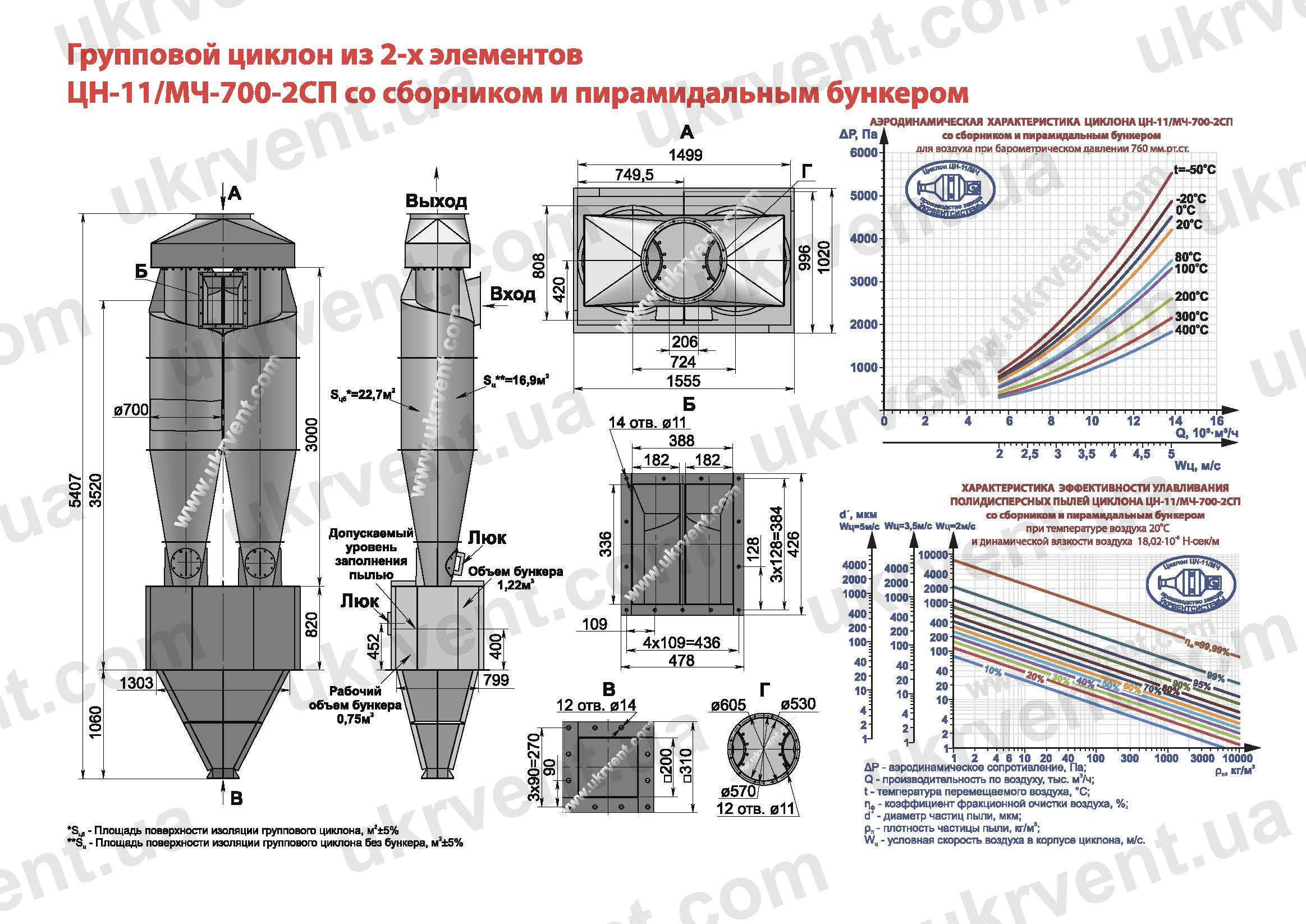

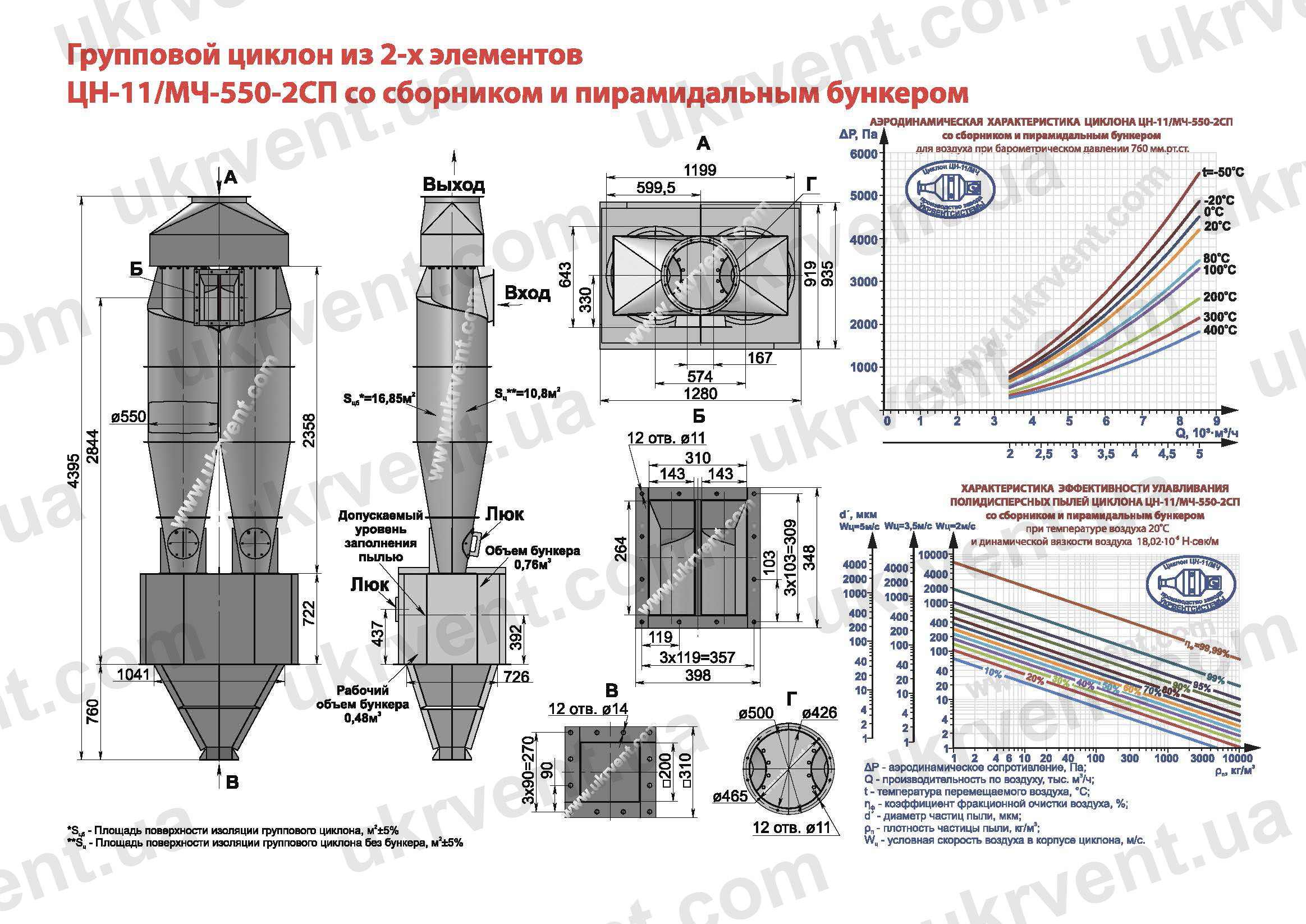

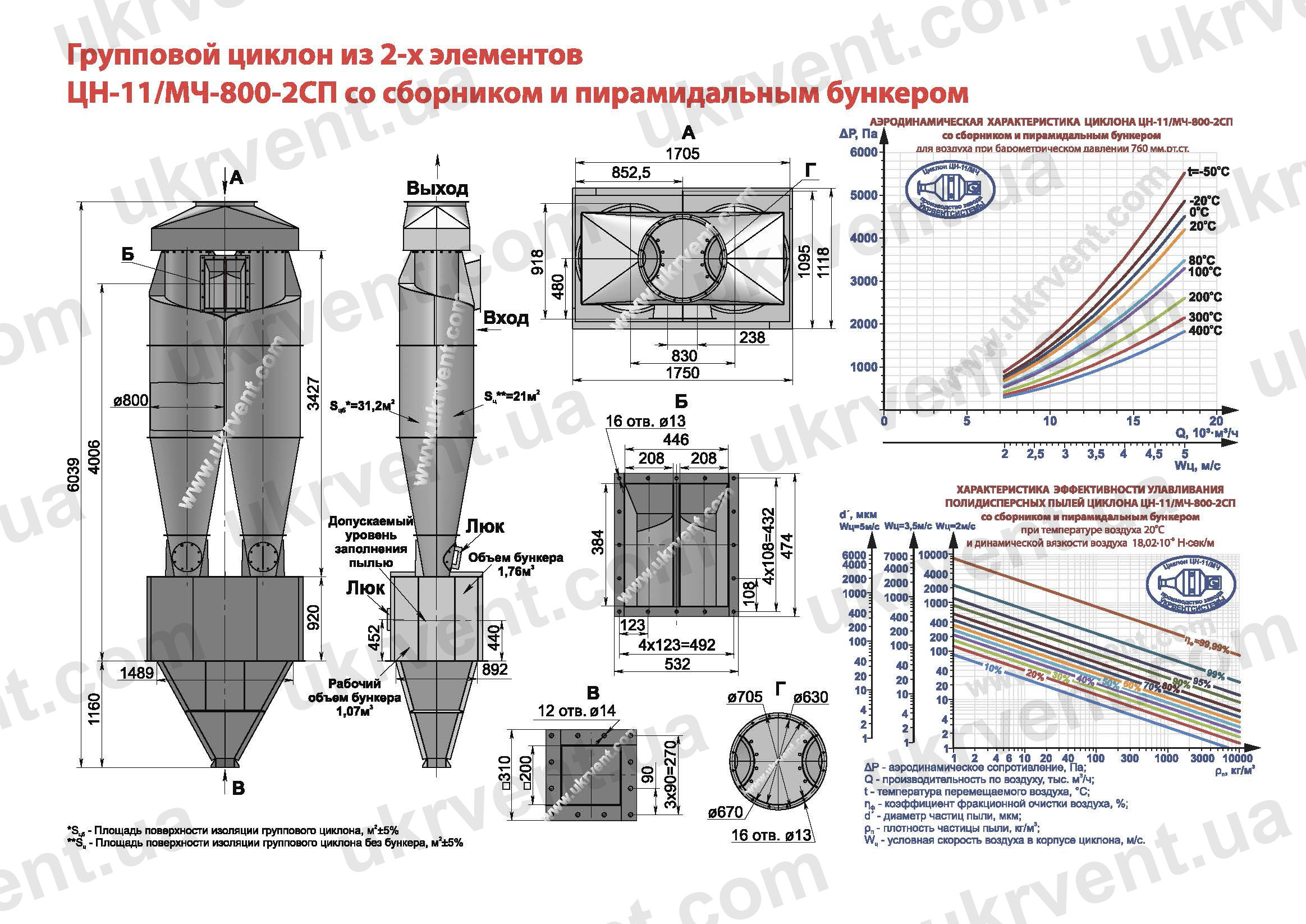

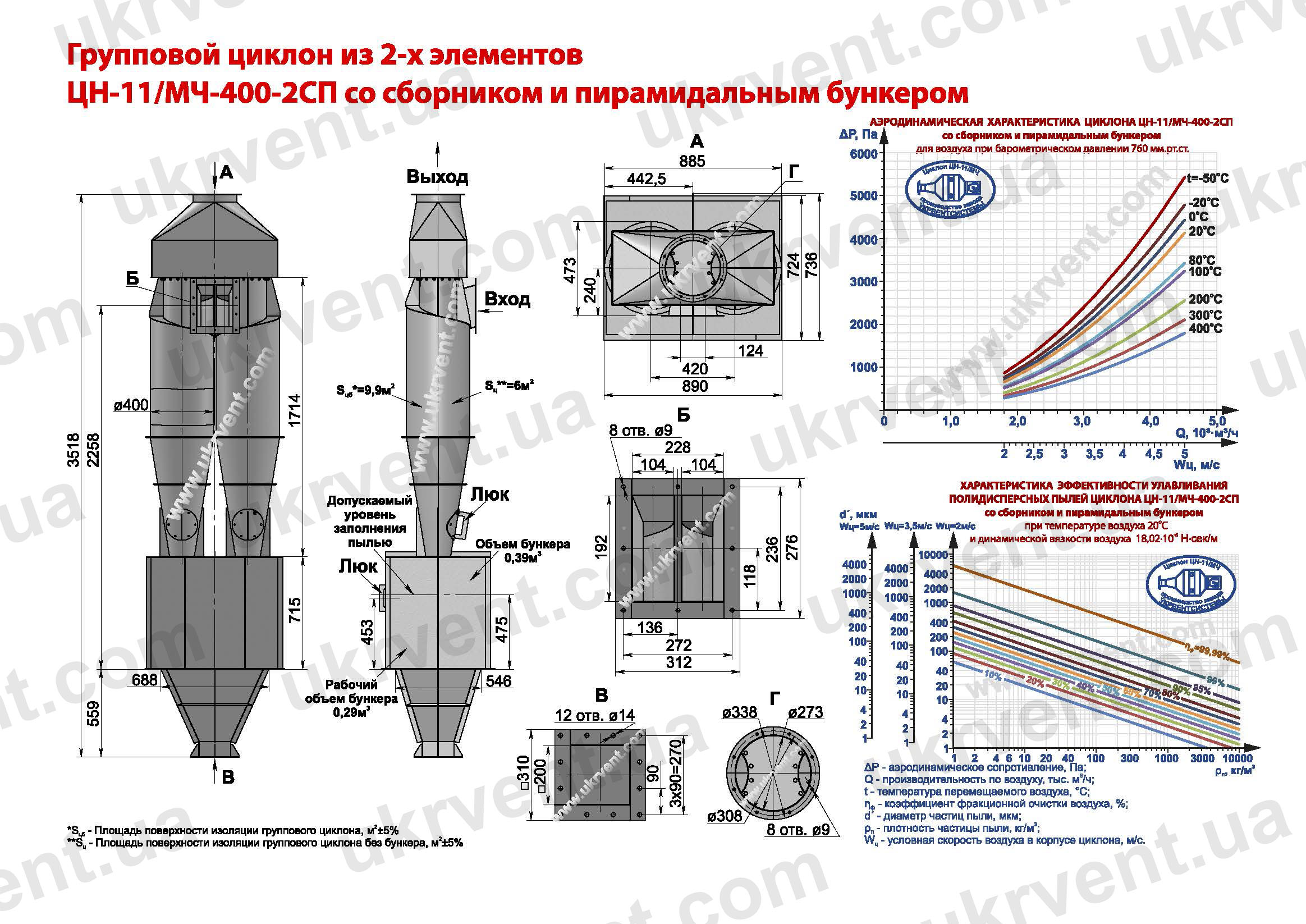

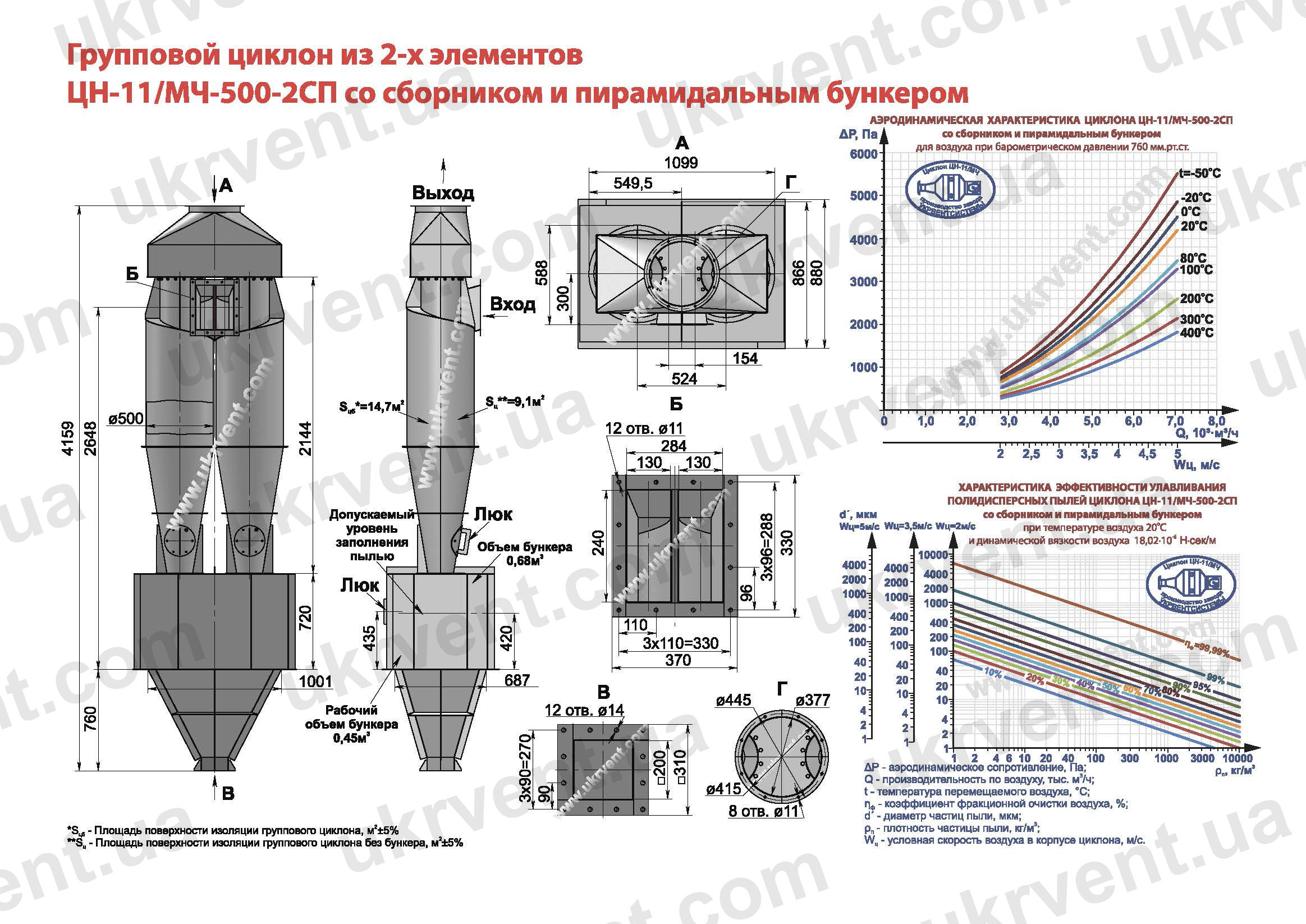

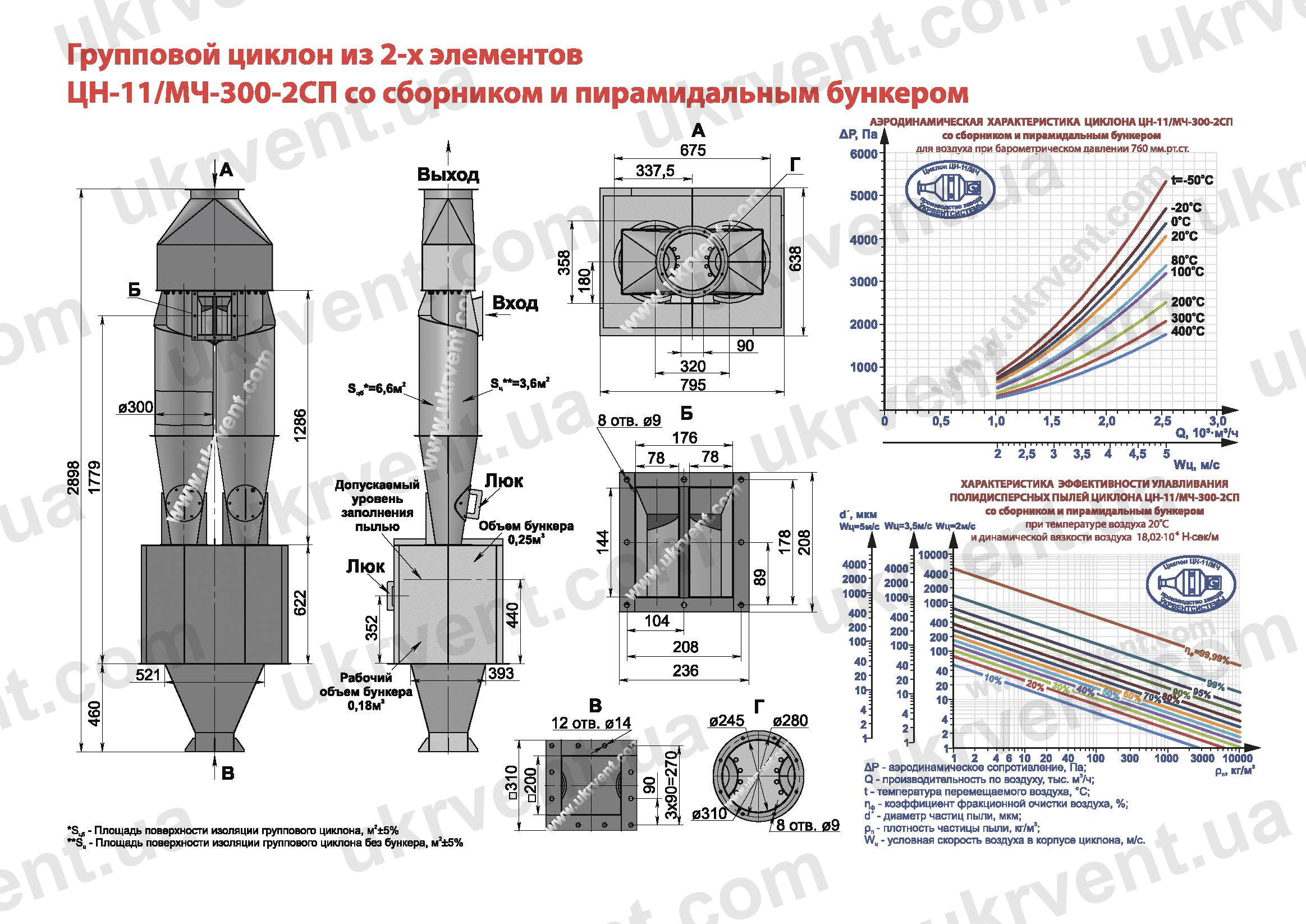

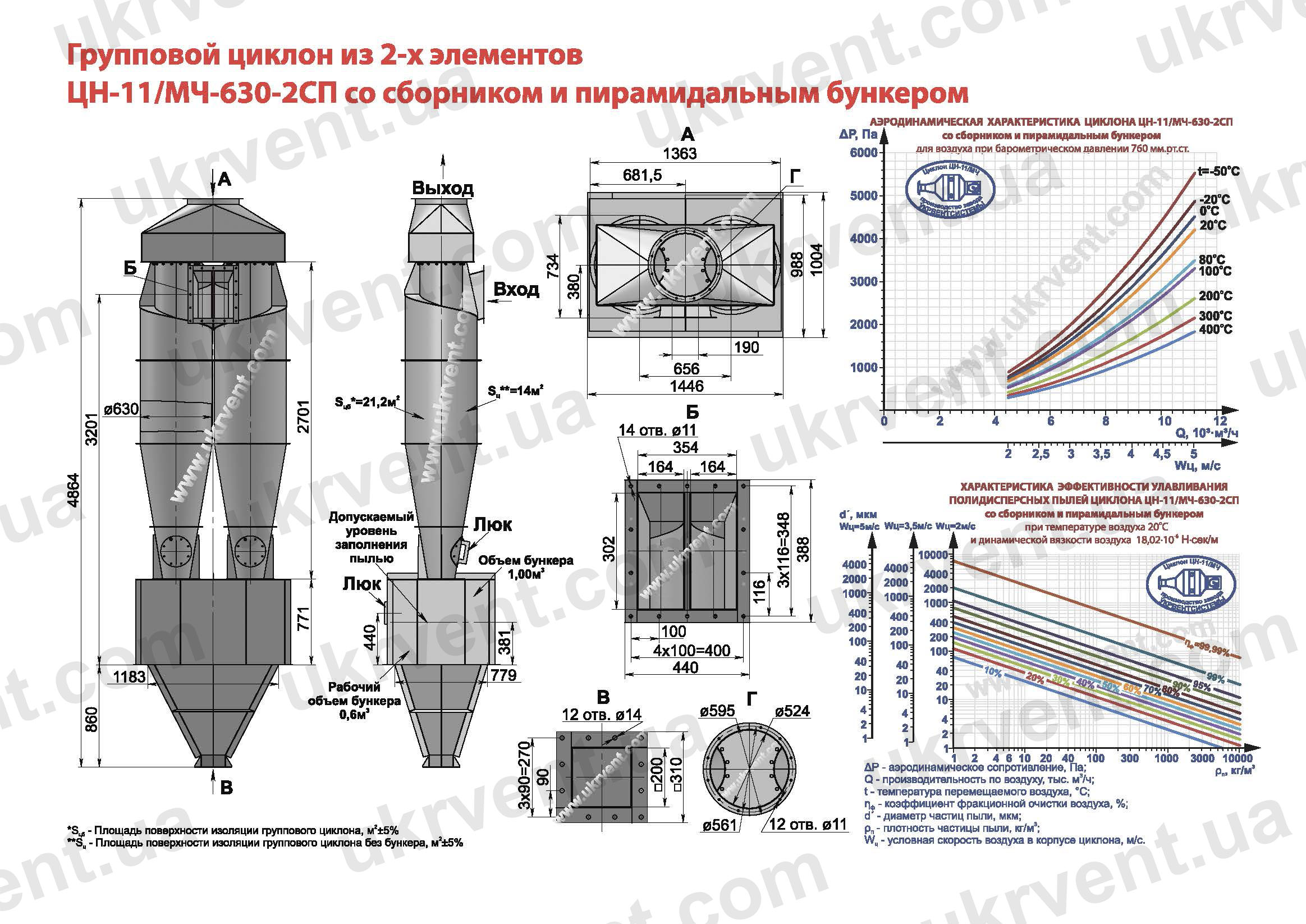

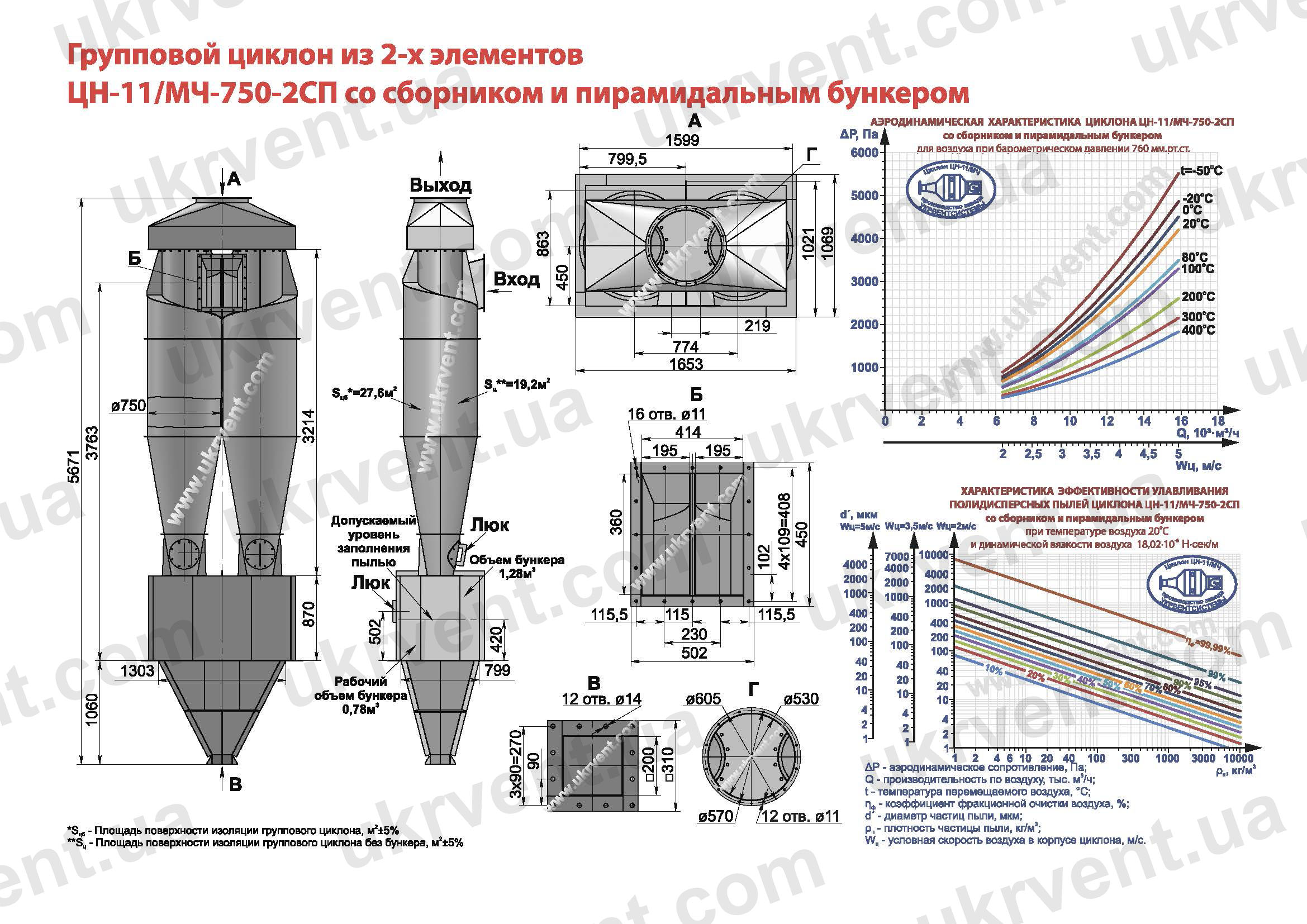

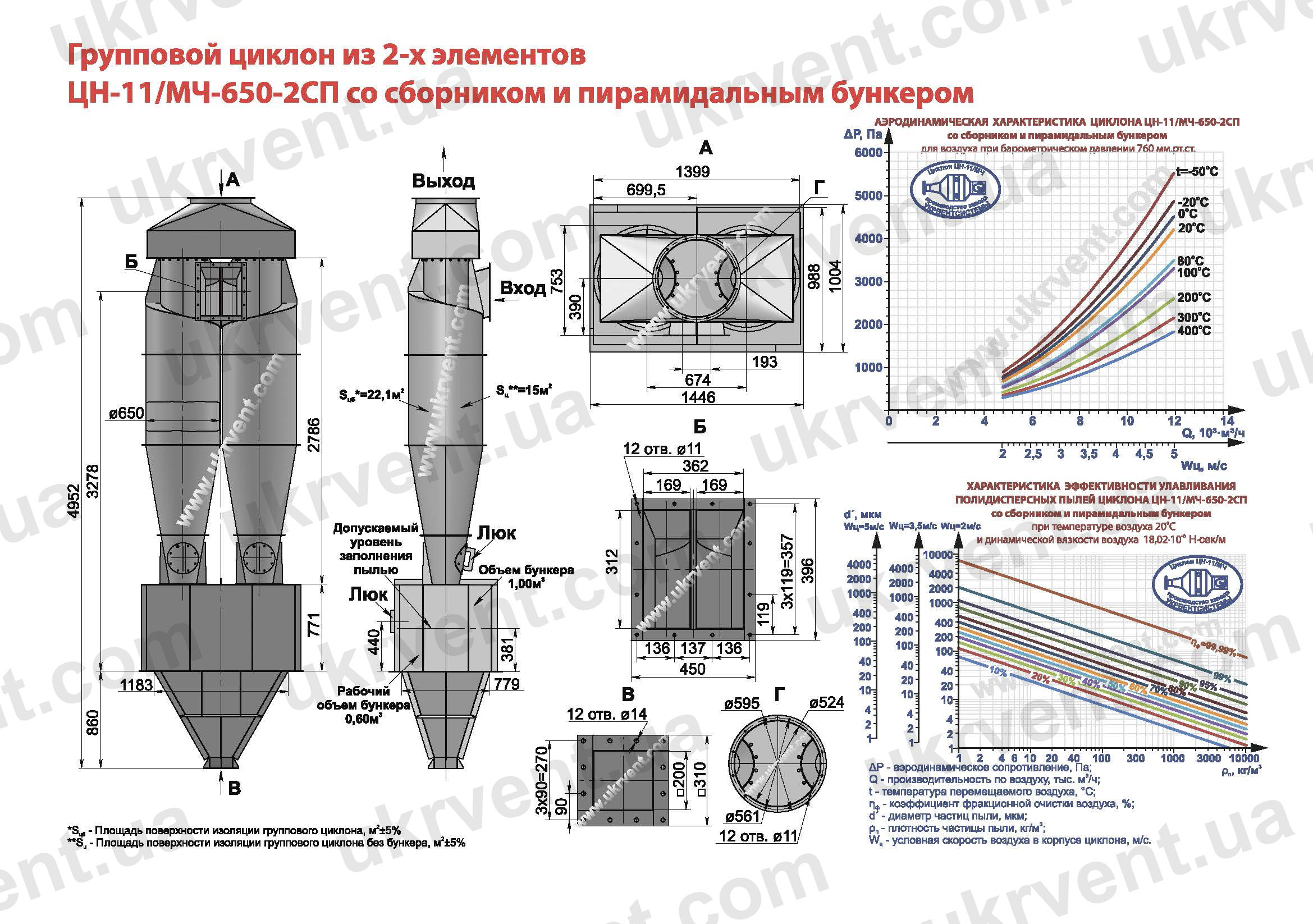

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-2СП-НЖ ИЗ 2-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

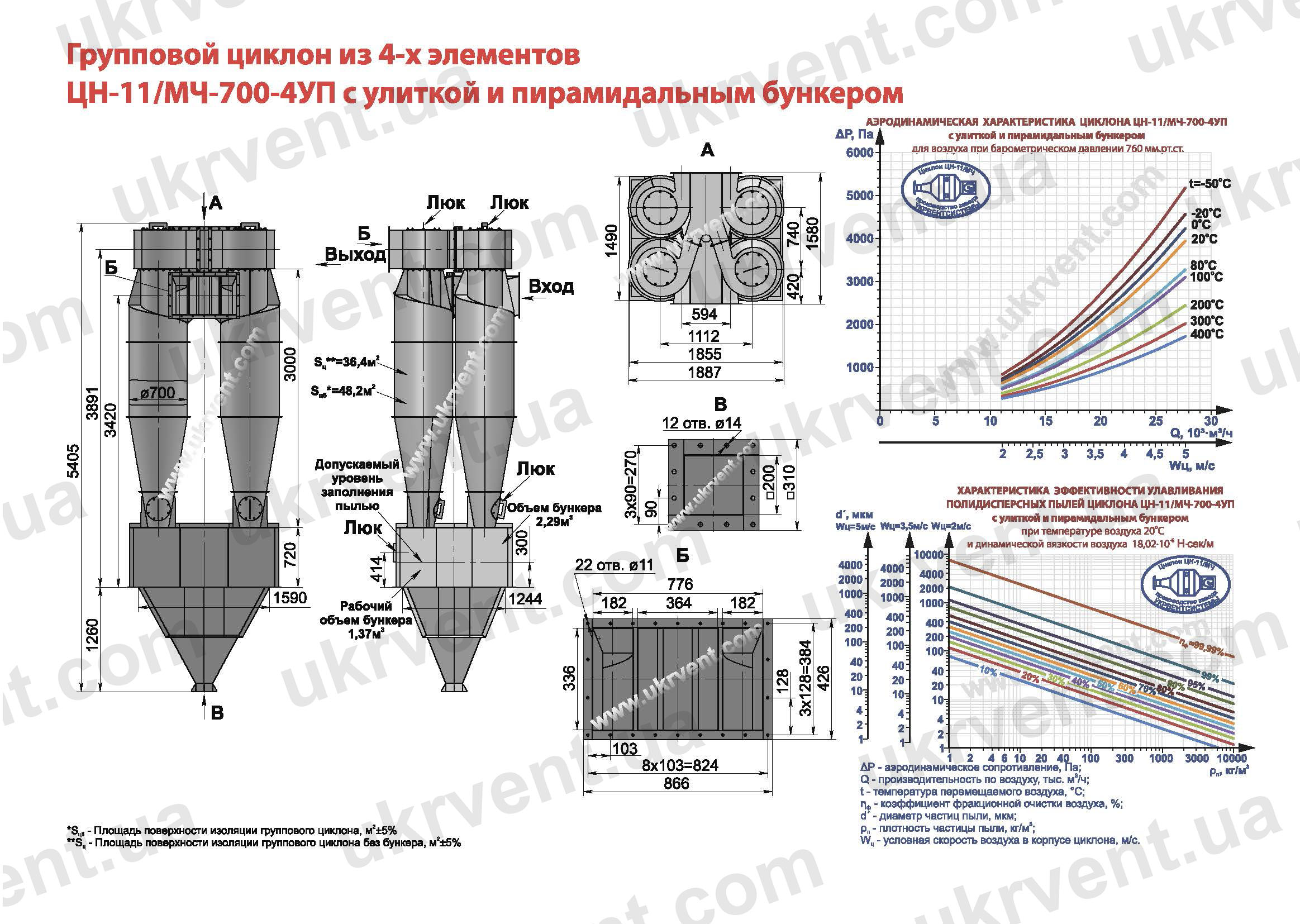

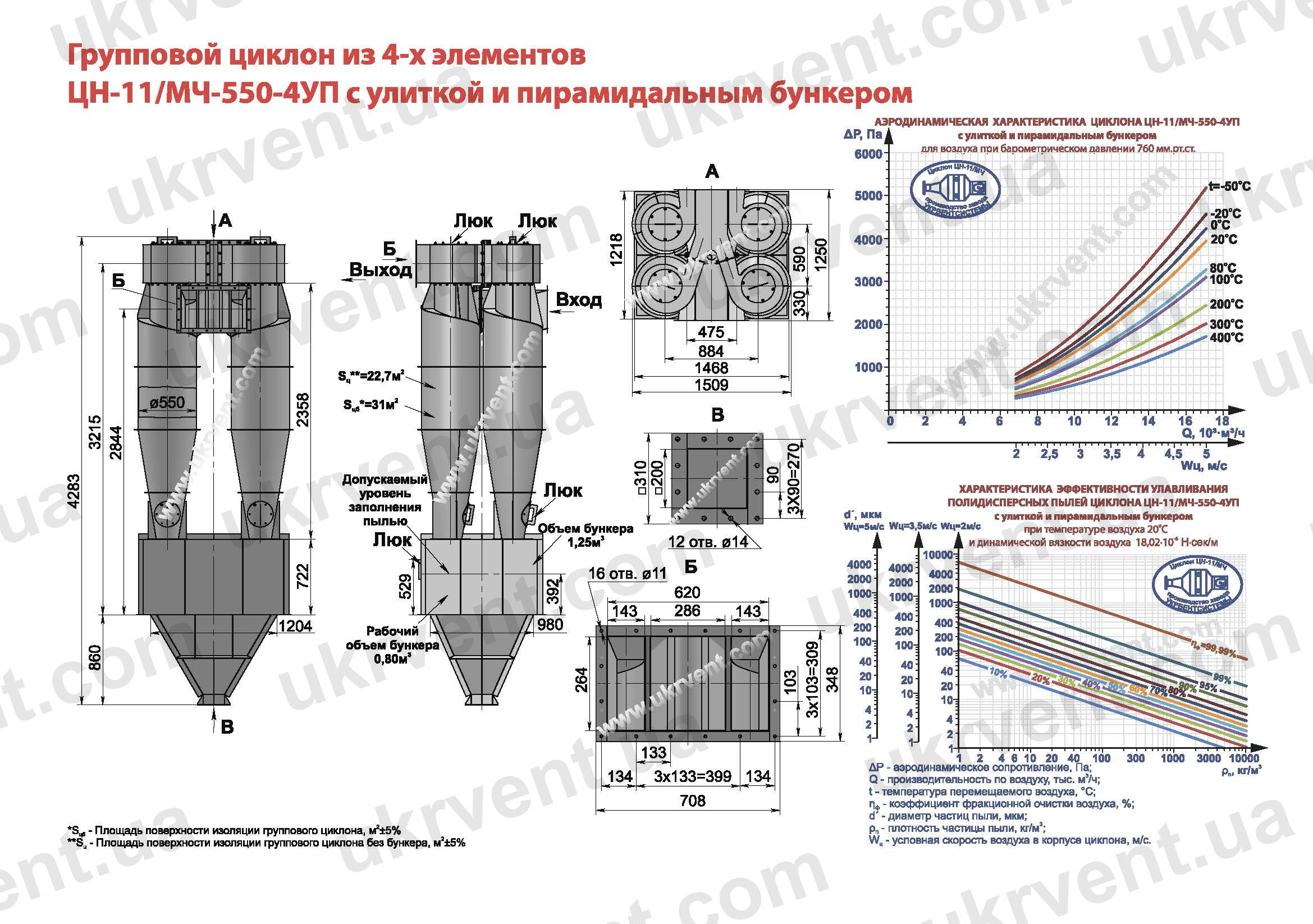

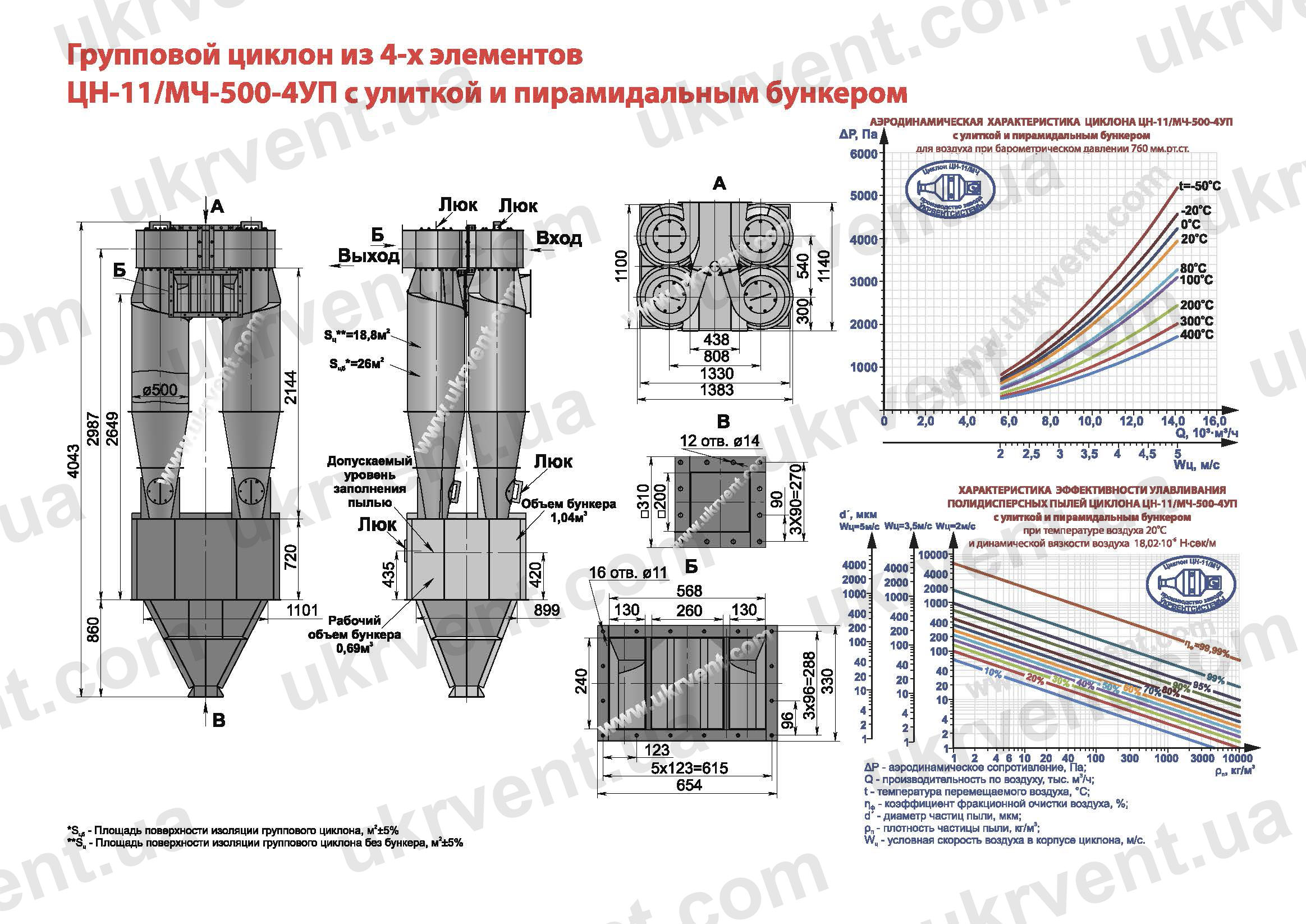

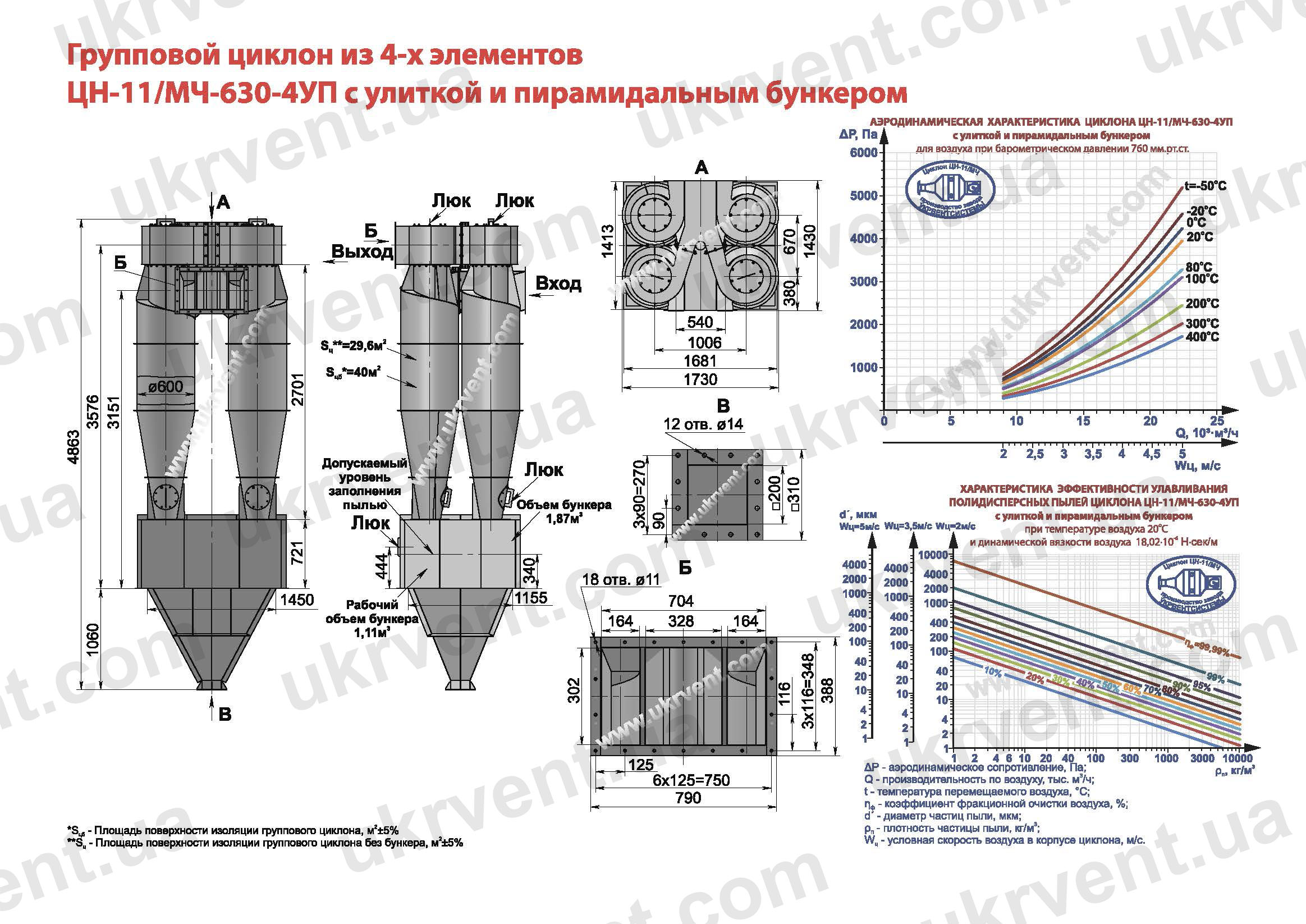

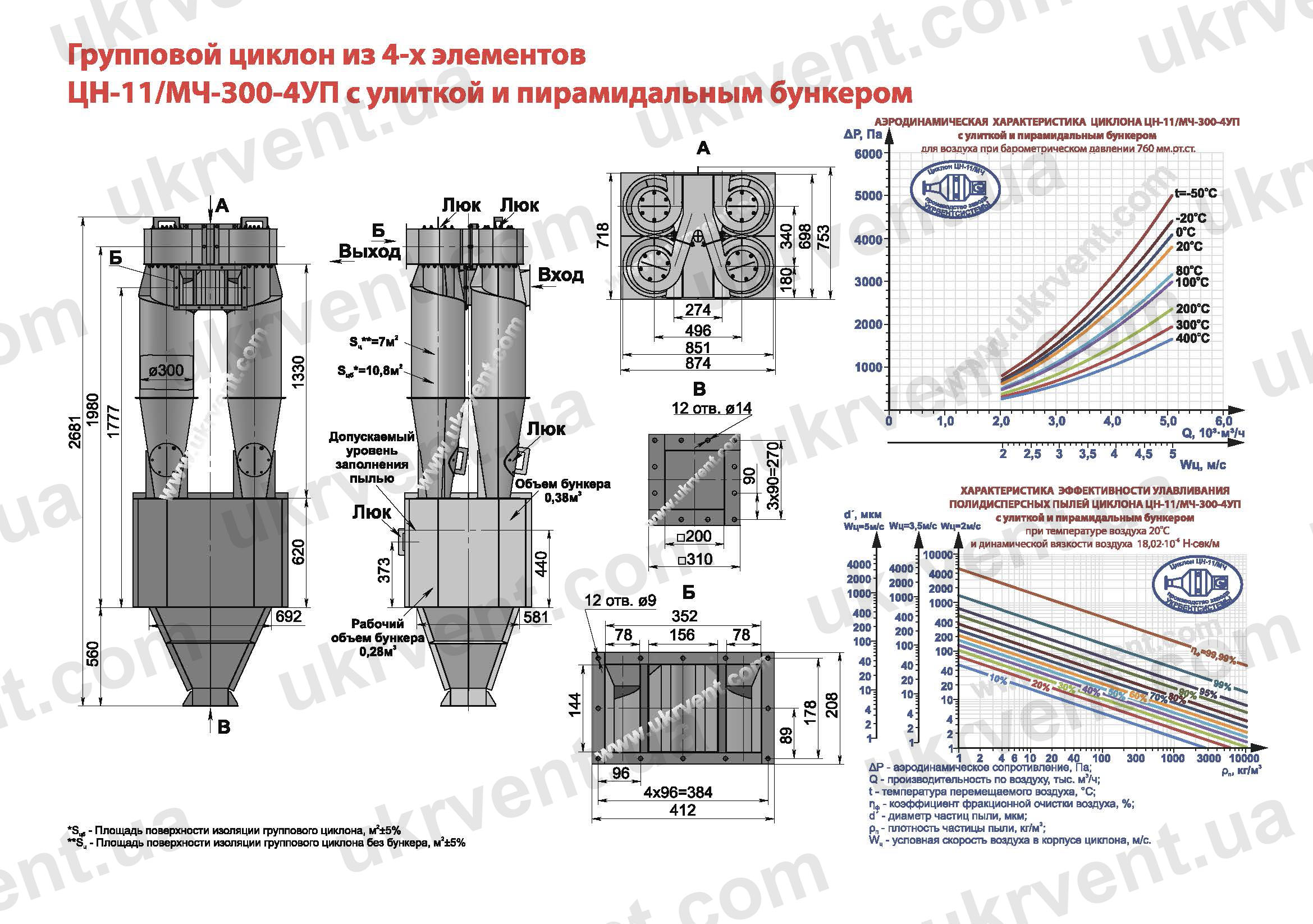

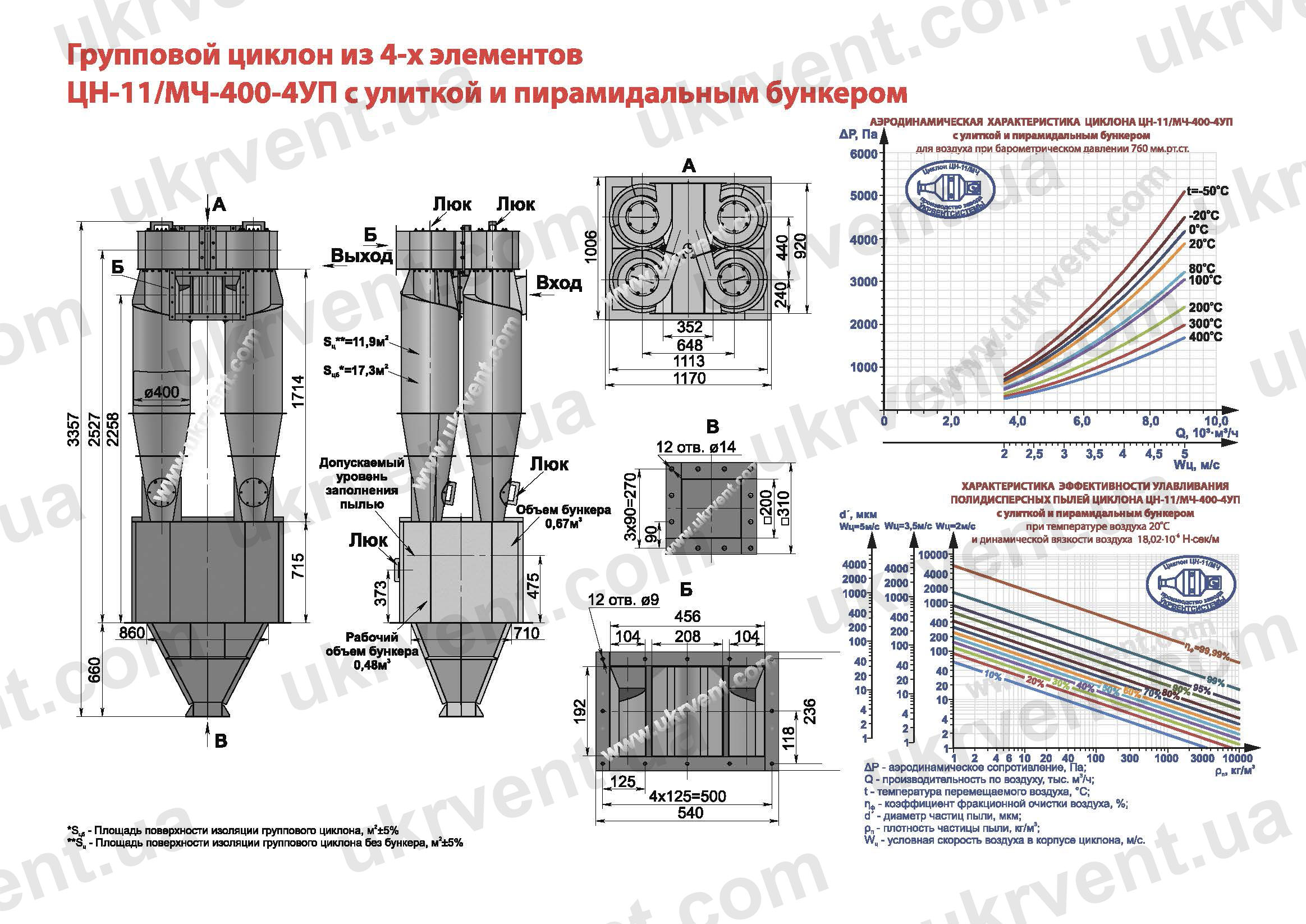

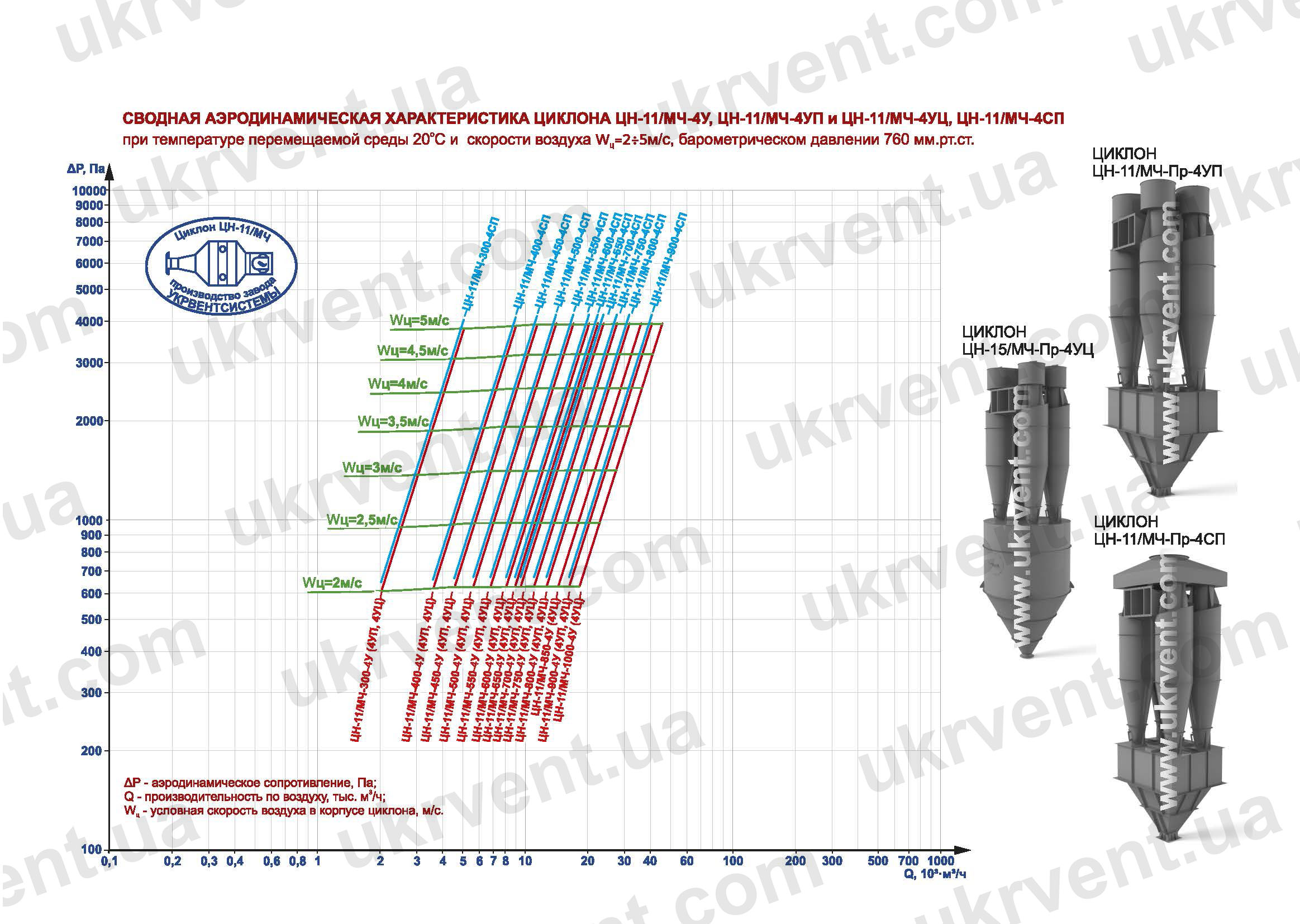

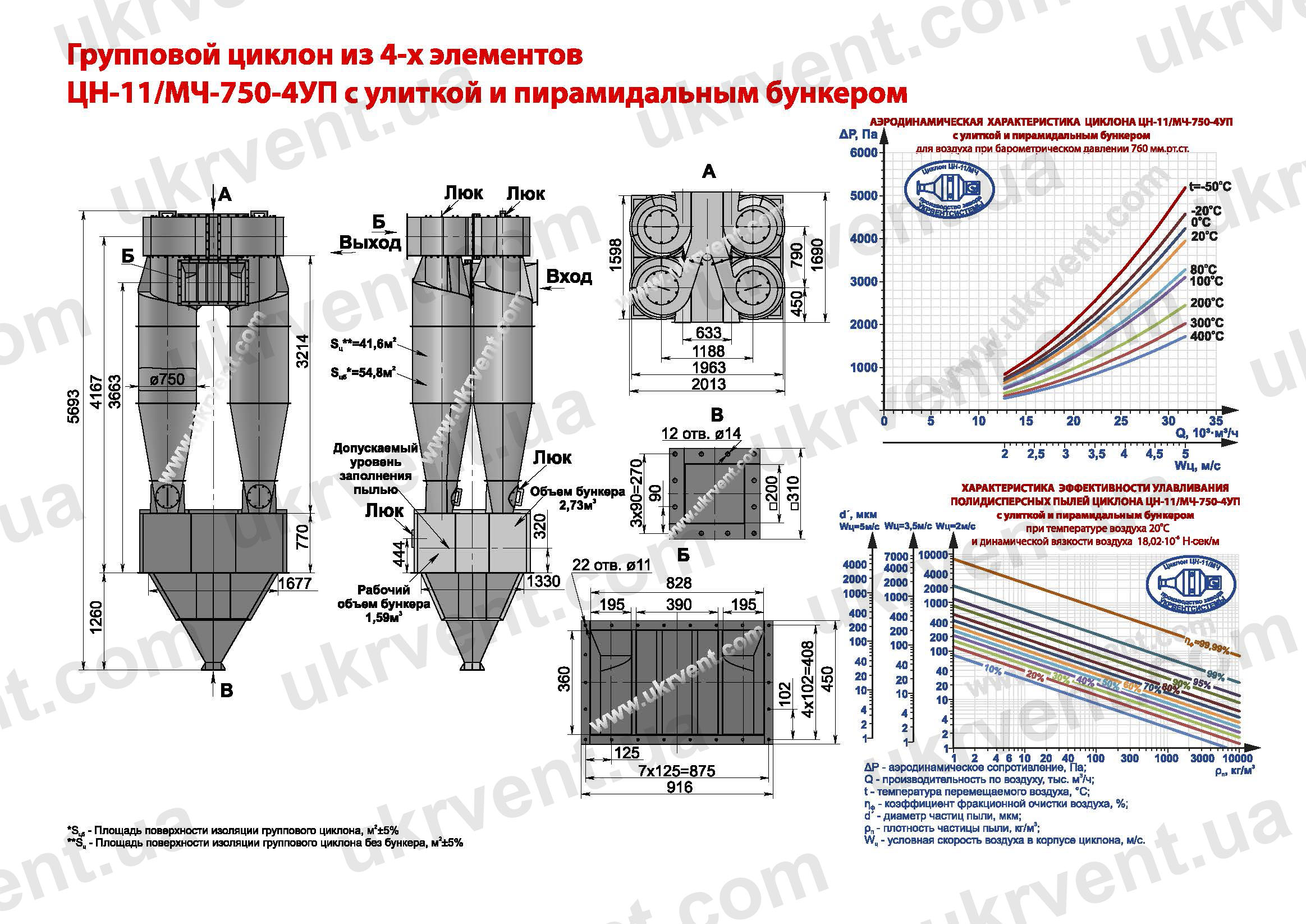

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-4УП-НЖ ИЗ 4-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

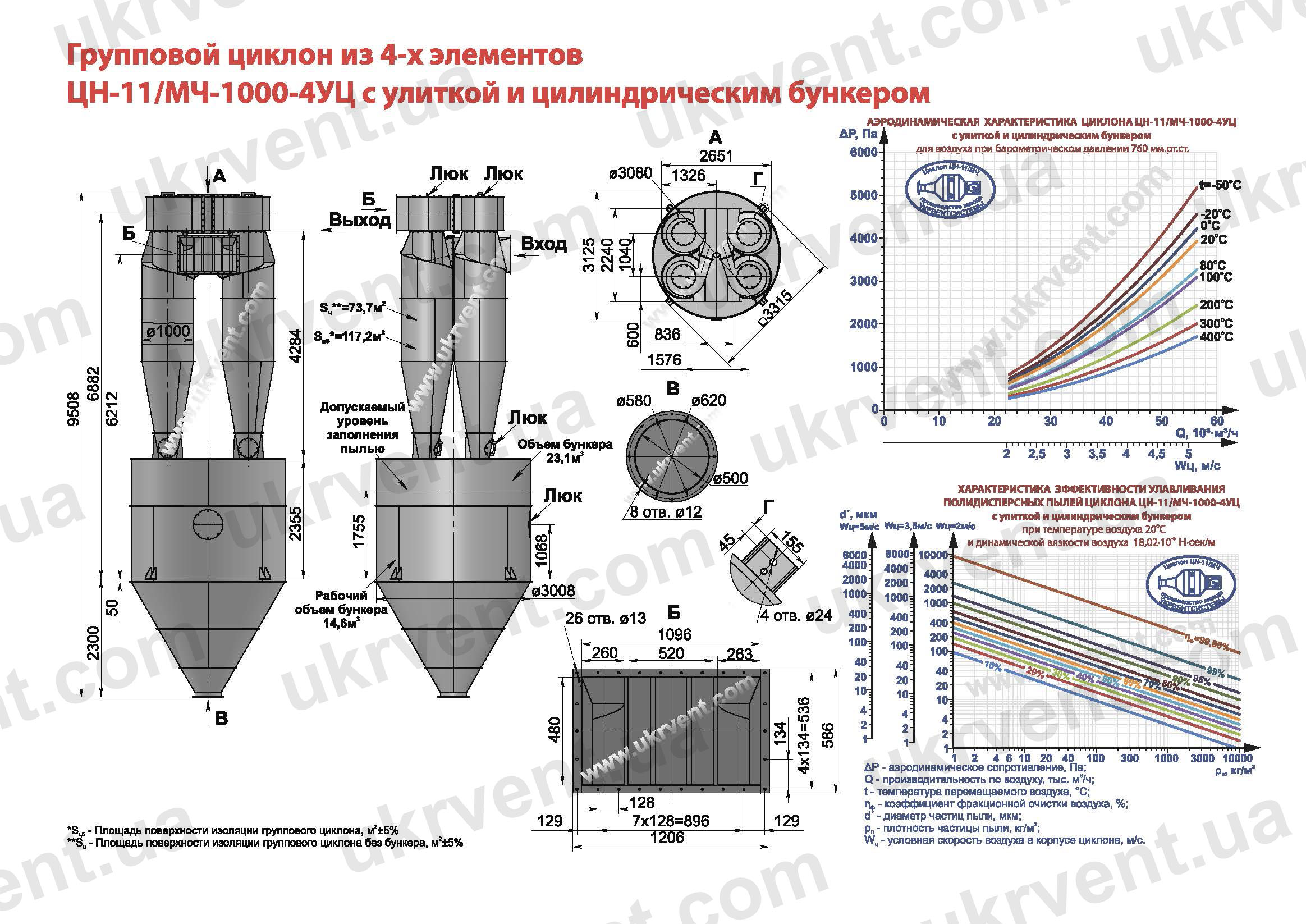

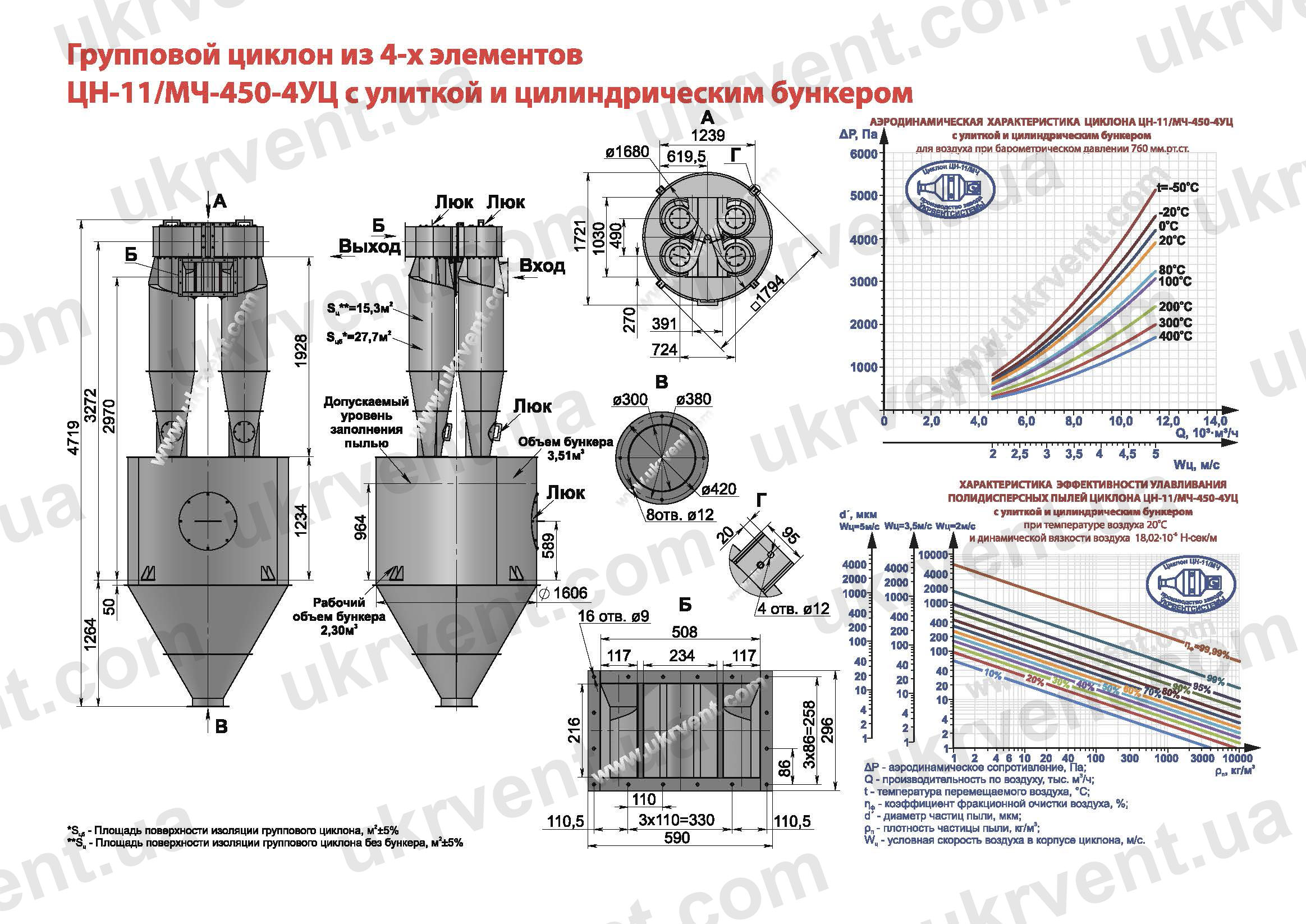

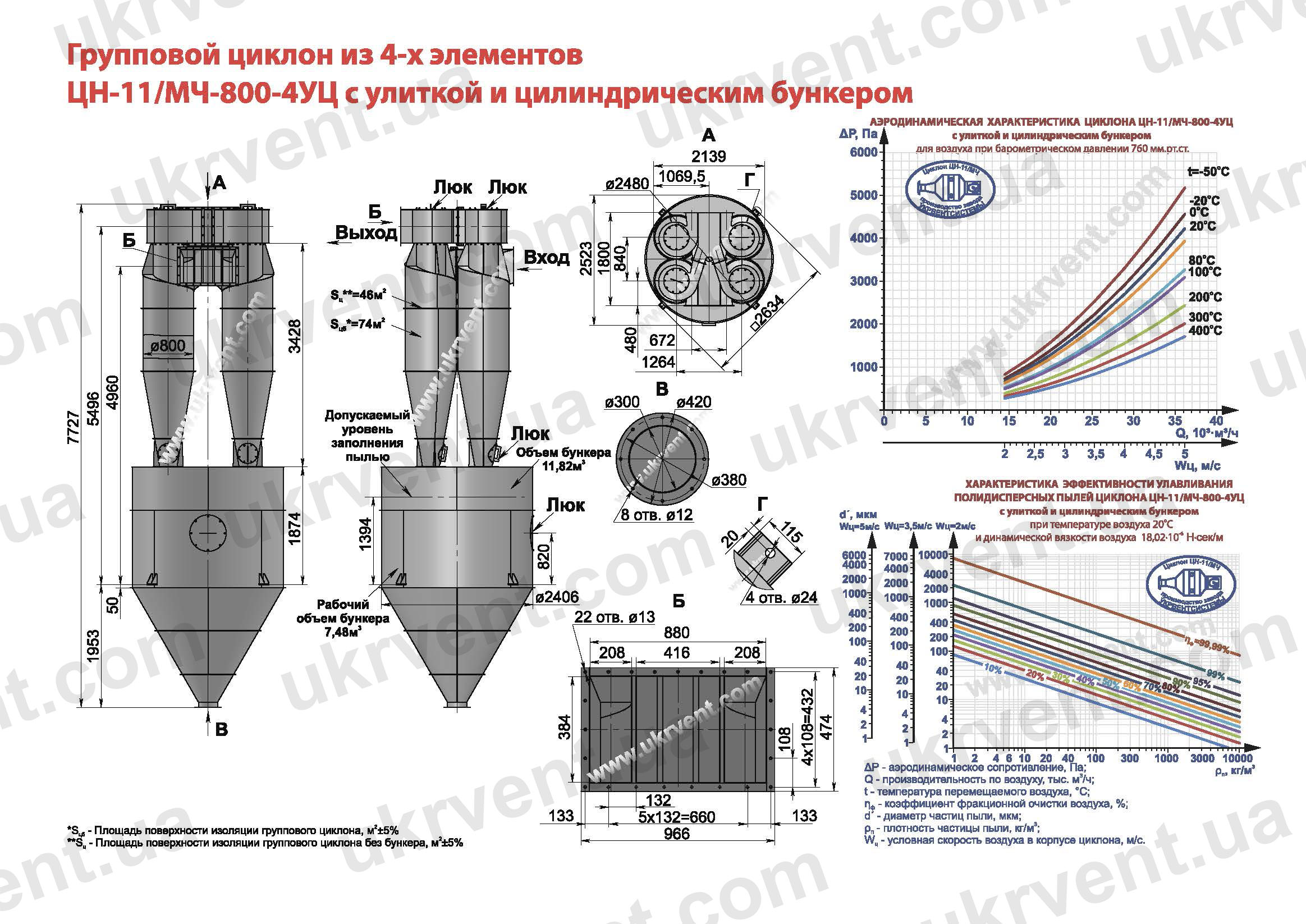

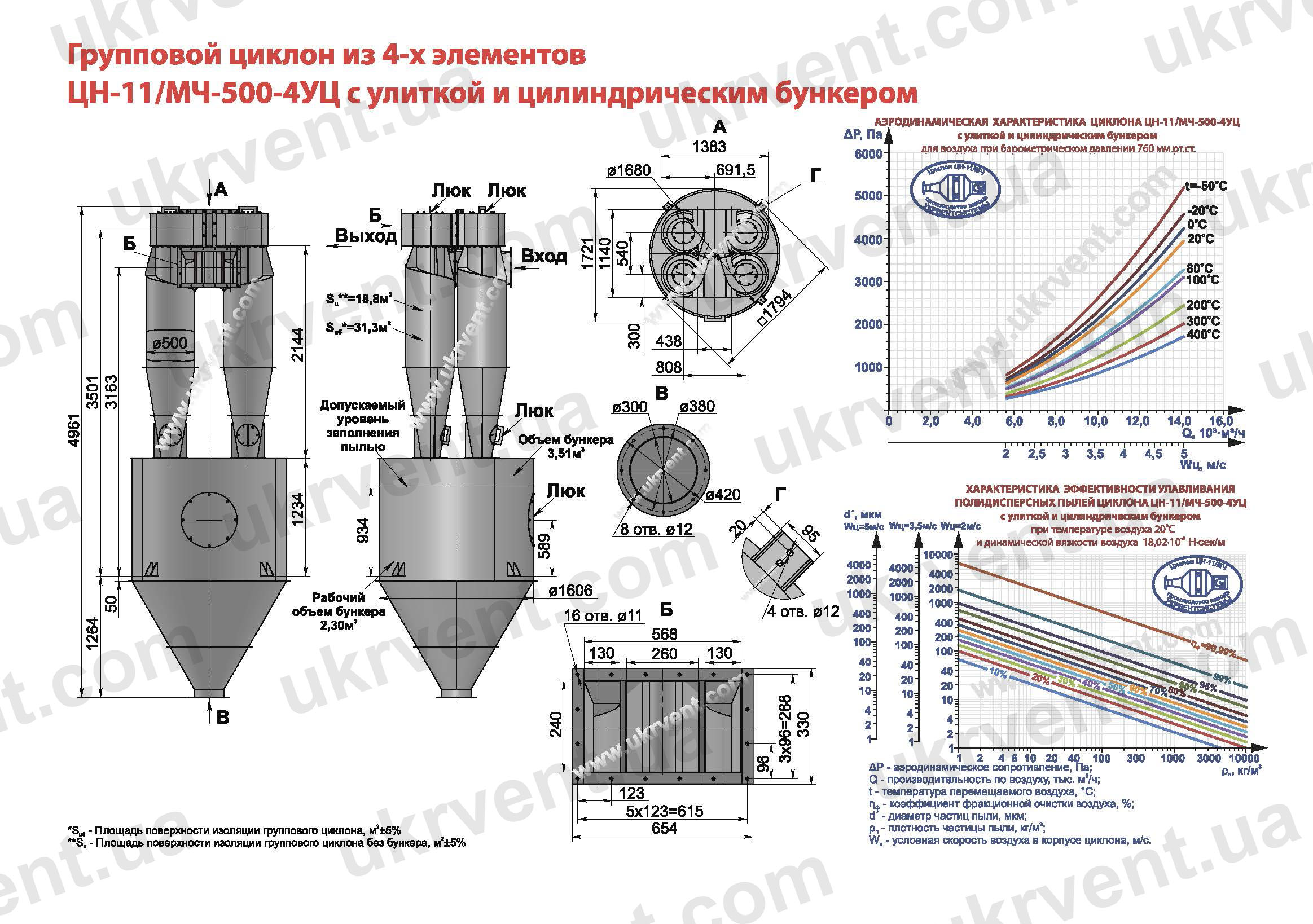

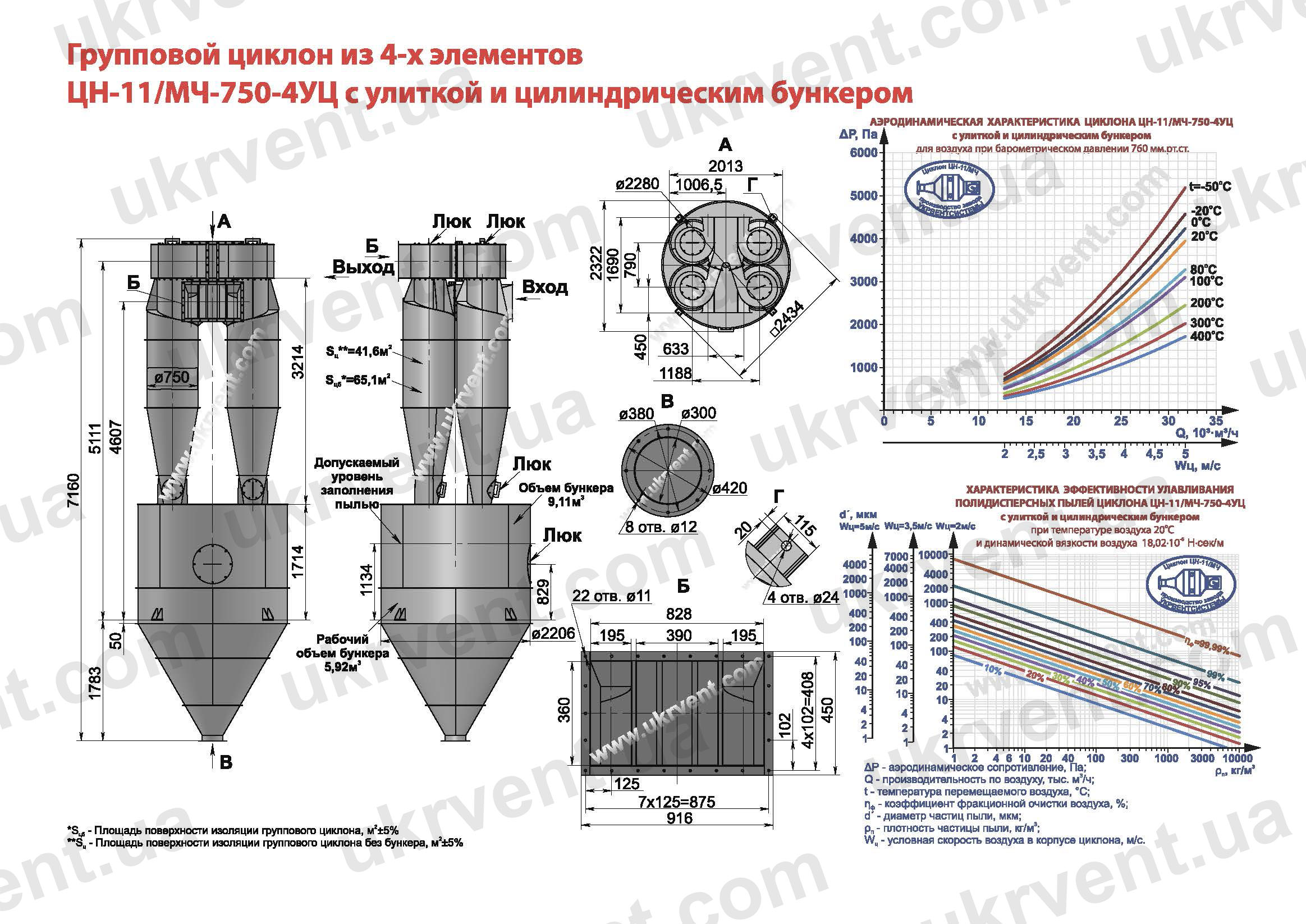

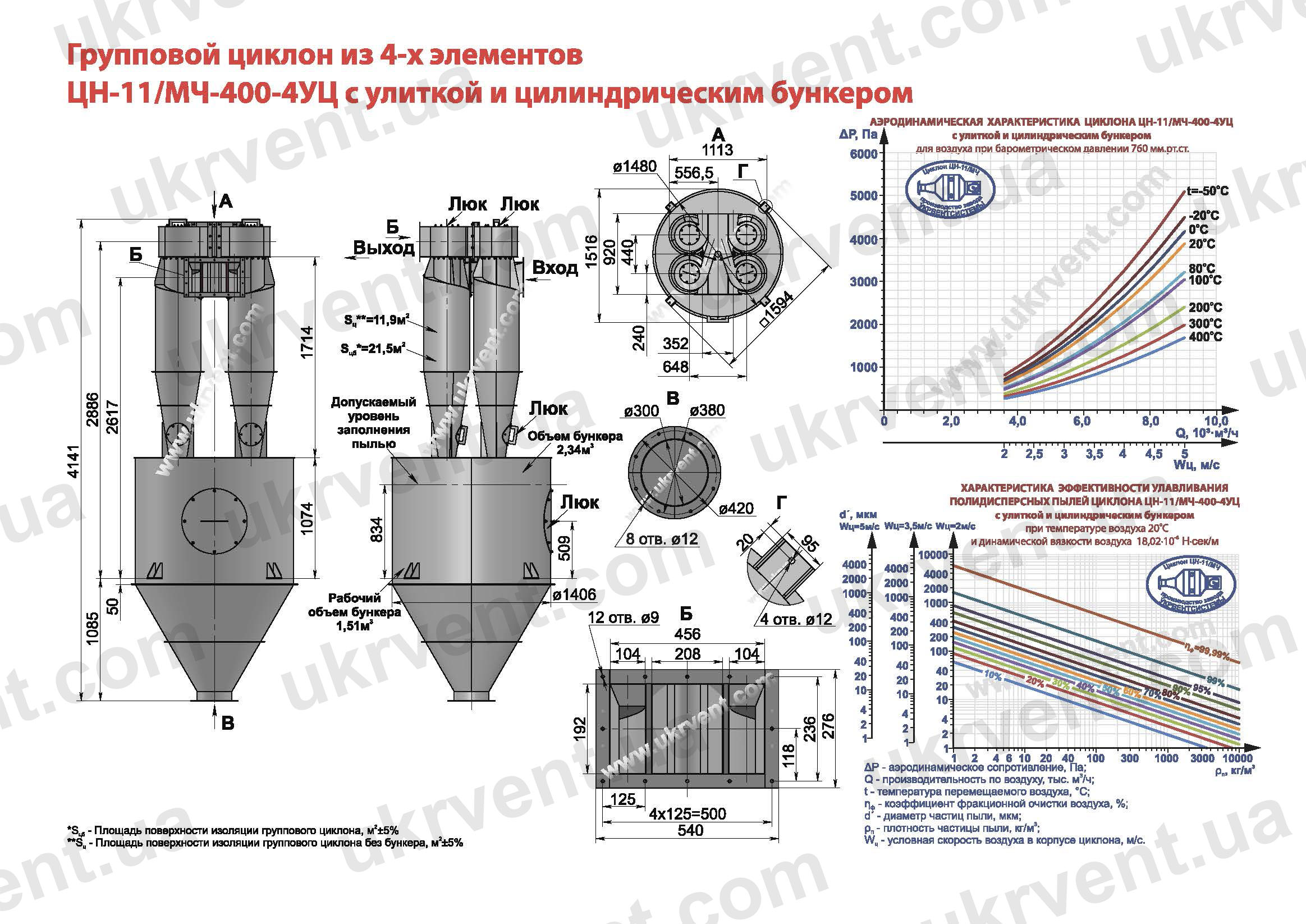

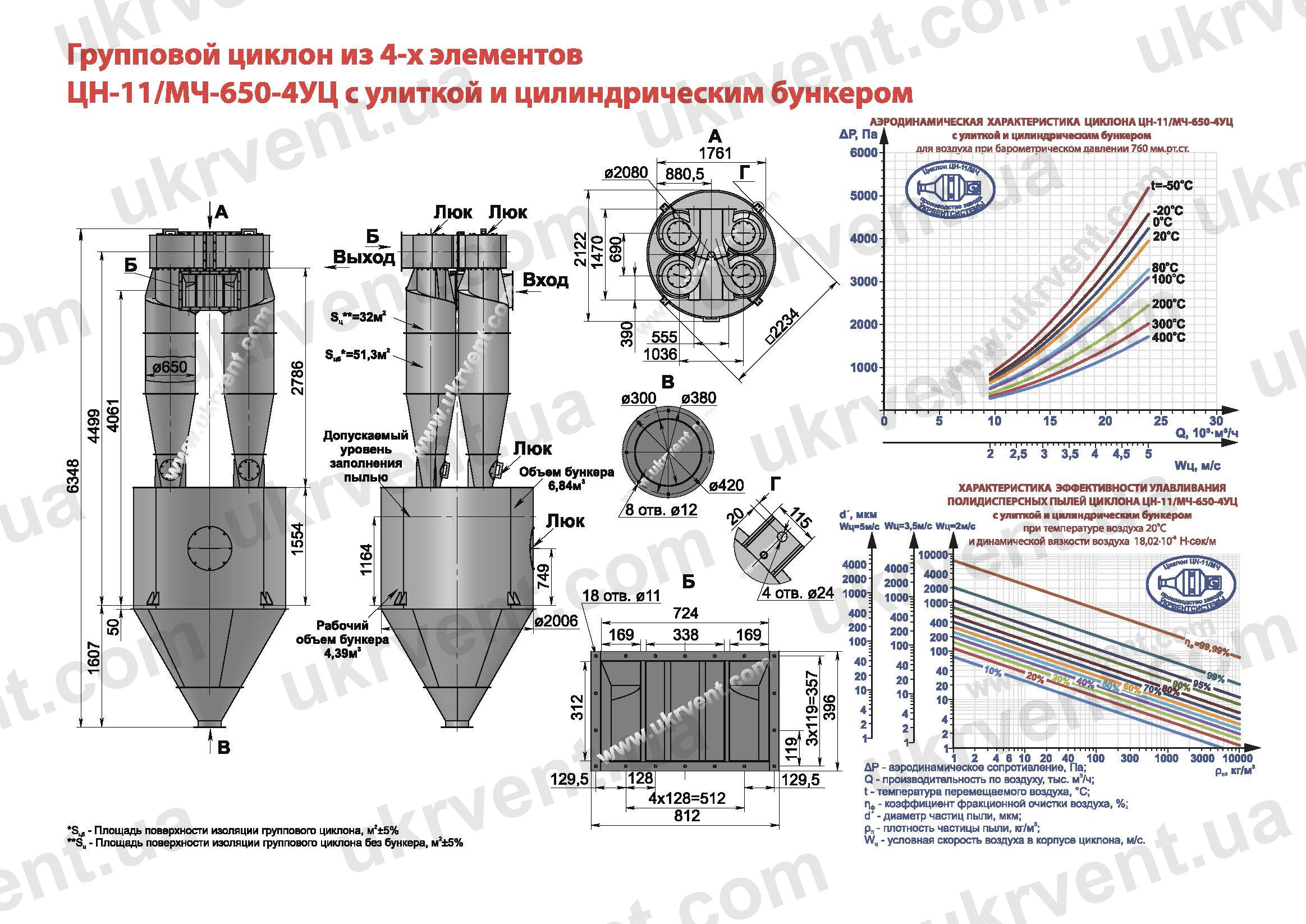

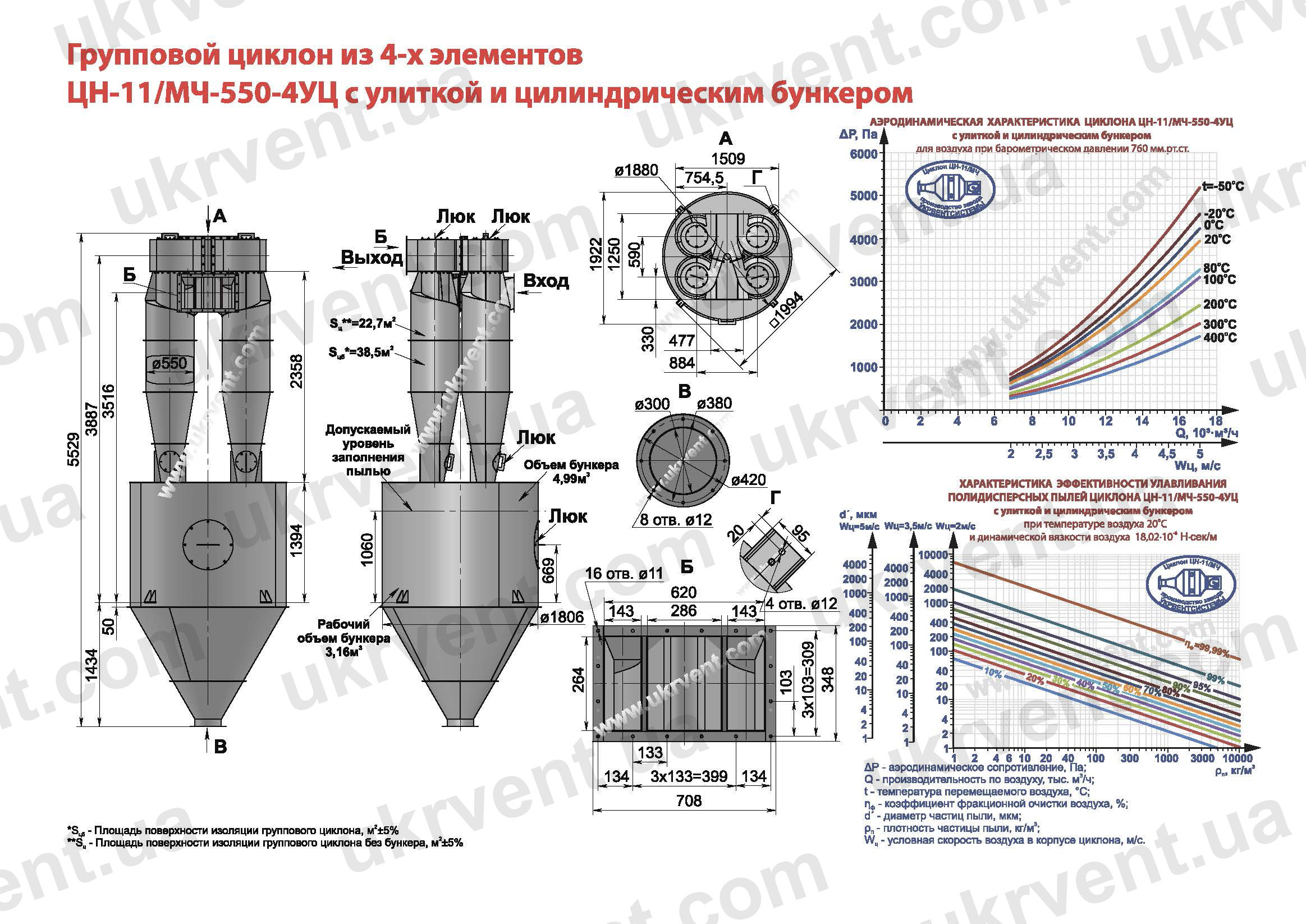

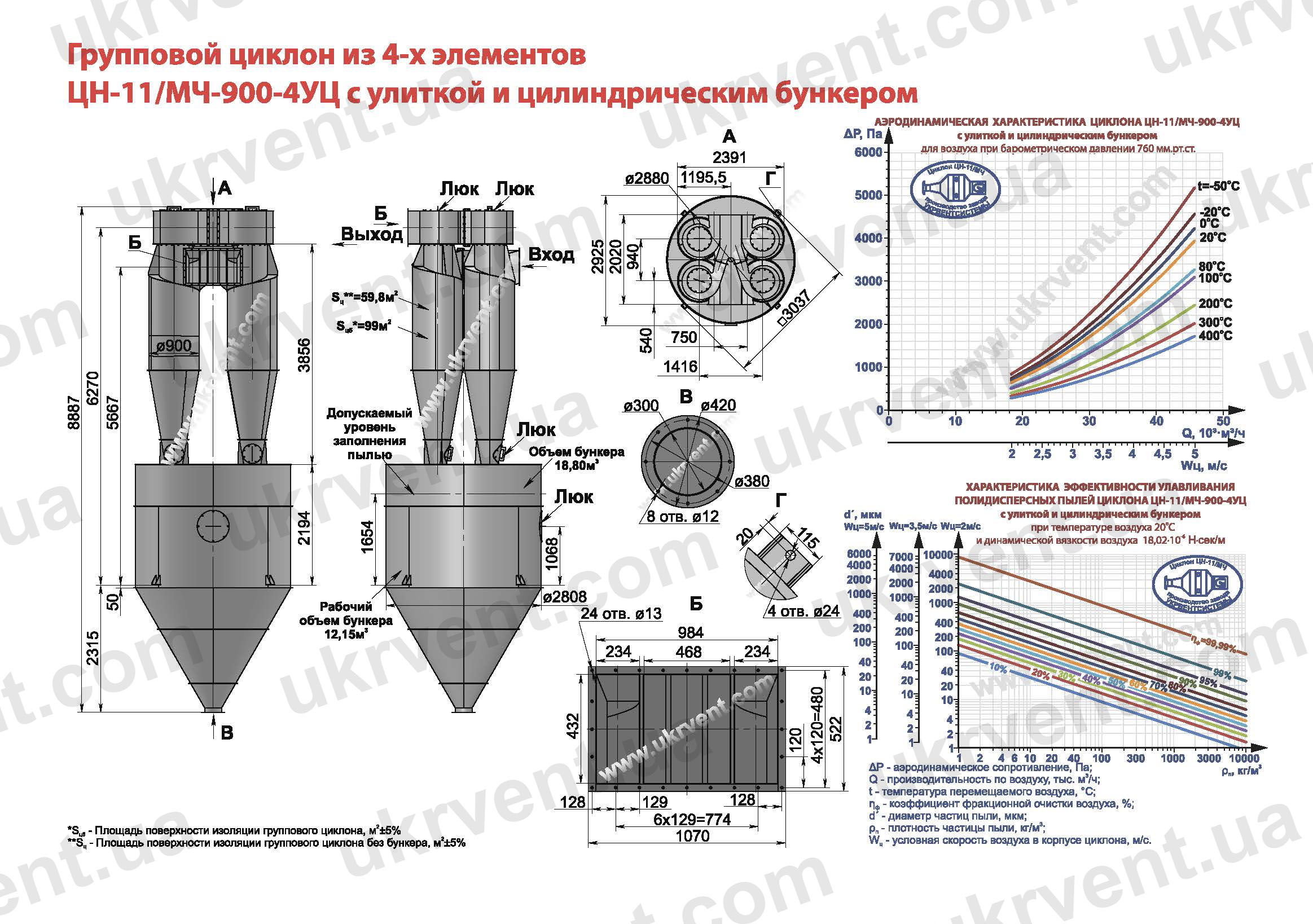

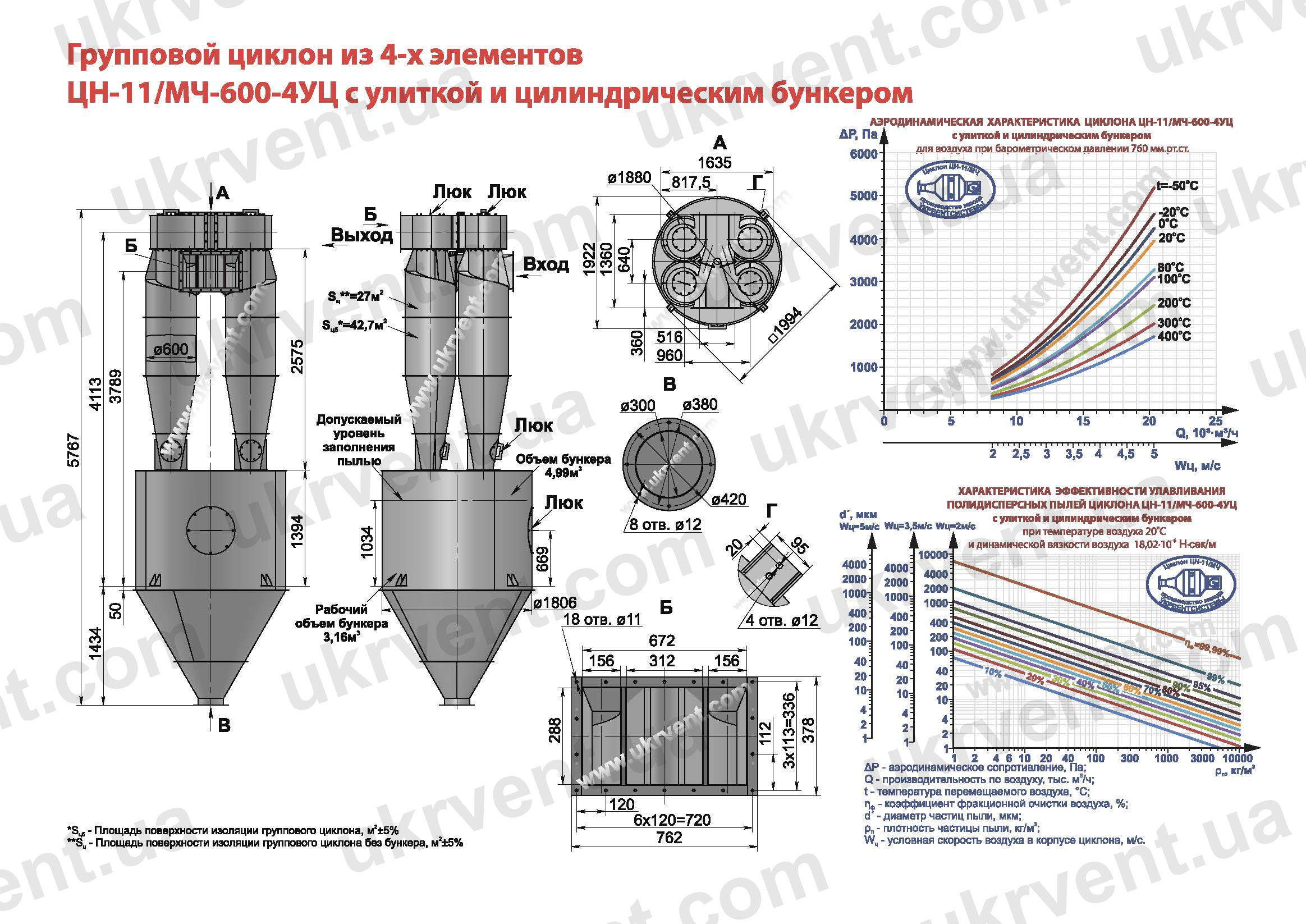

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-4УЦ-НЖ ИЗ 4-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

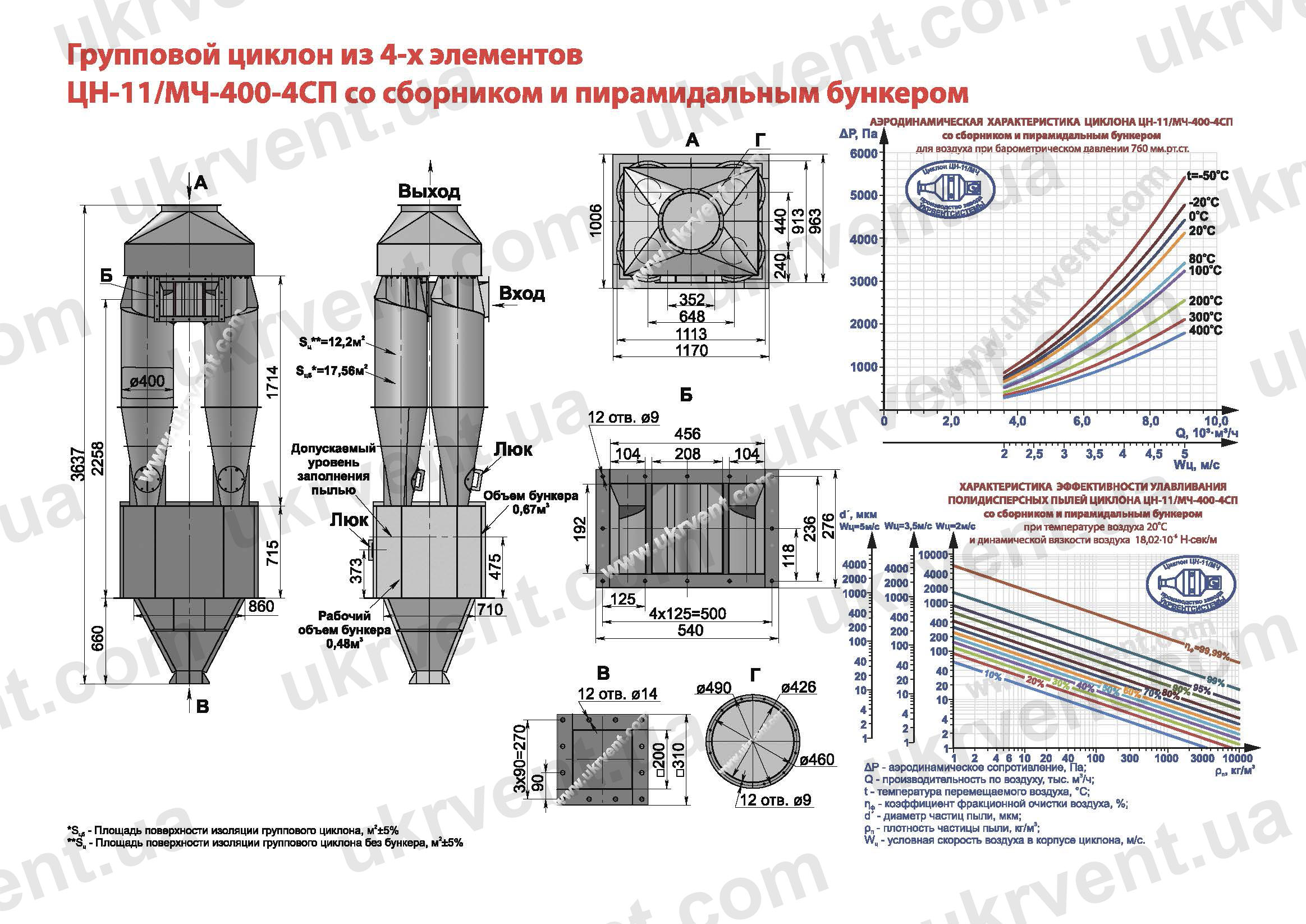

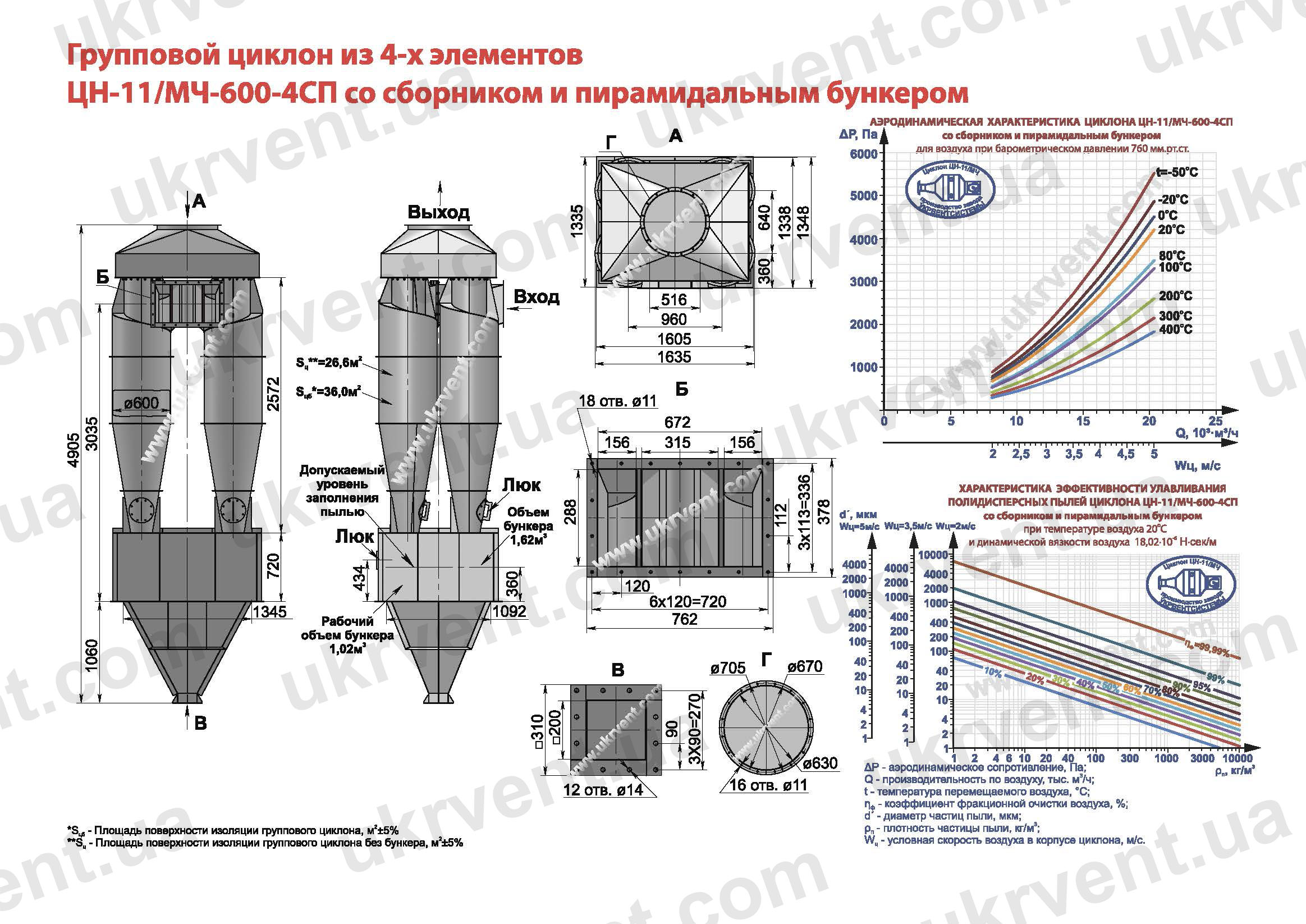

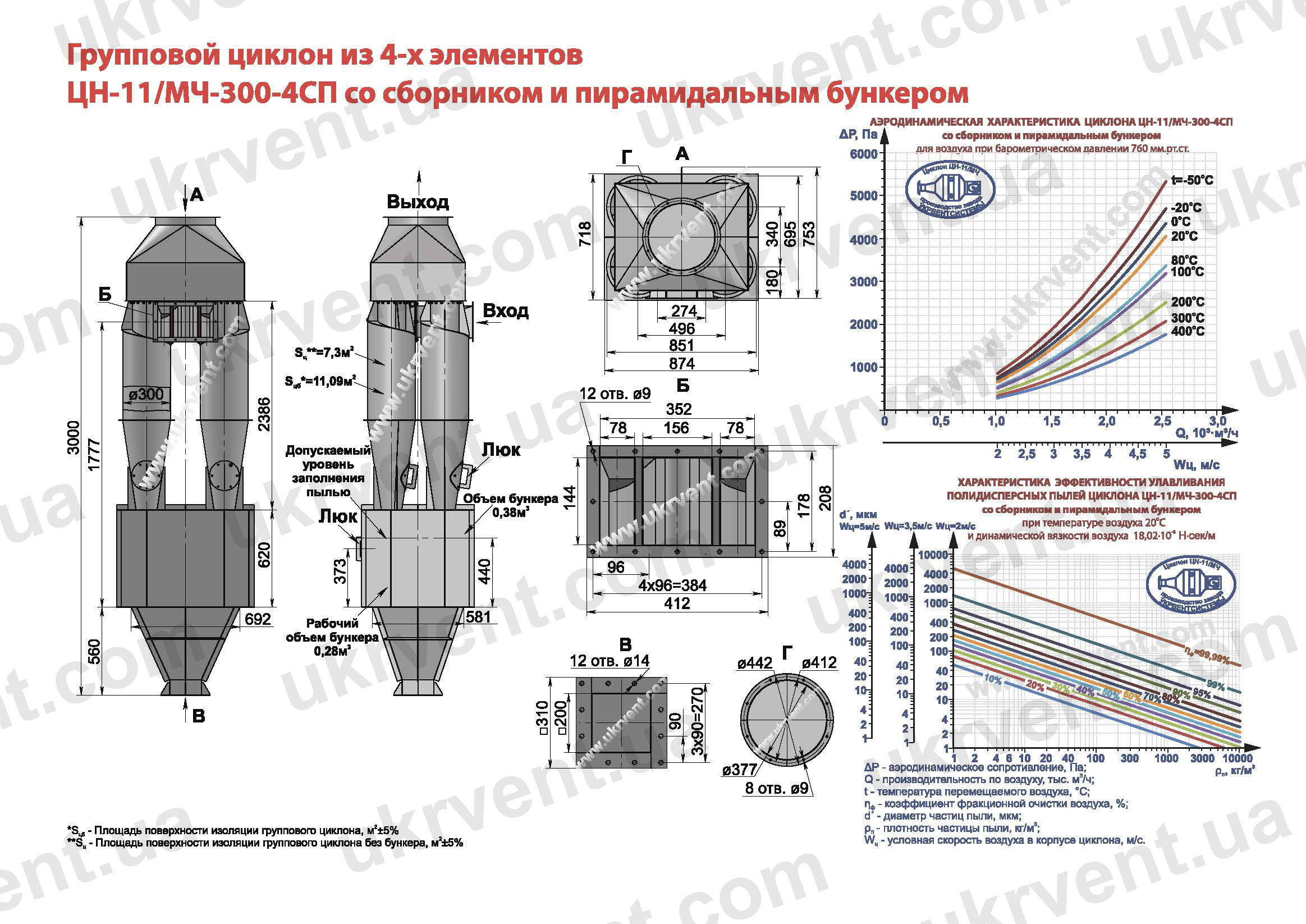

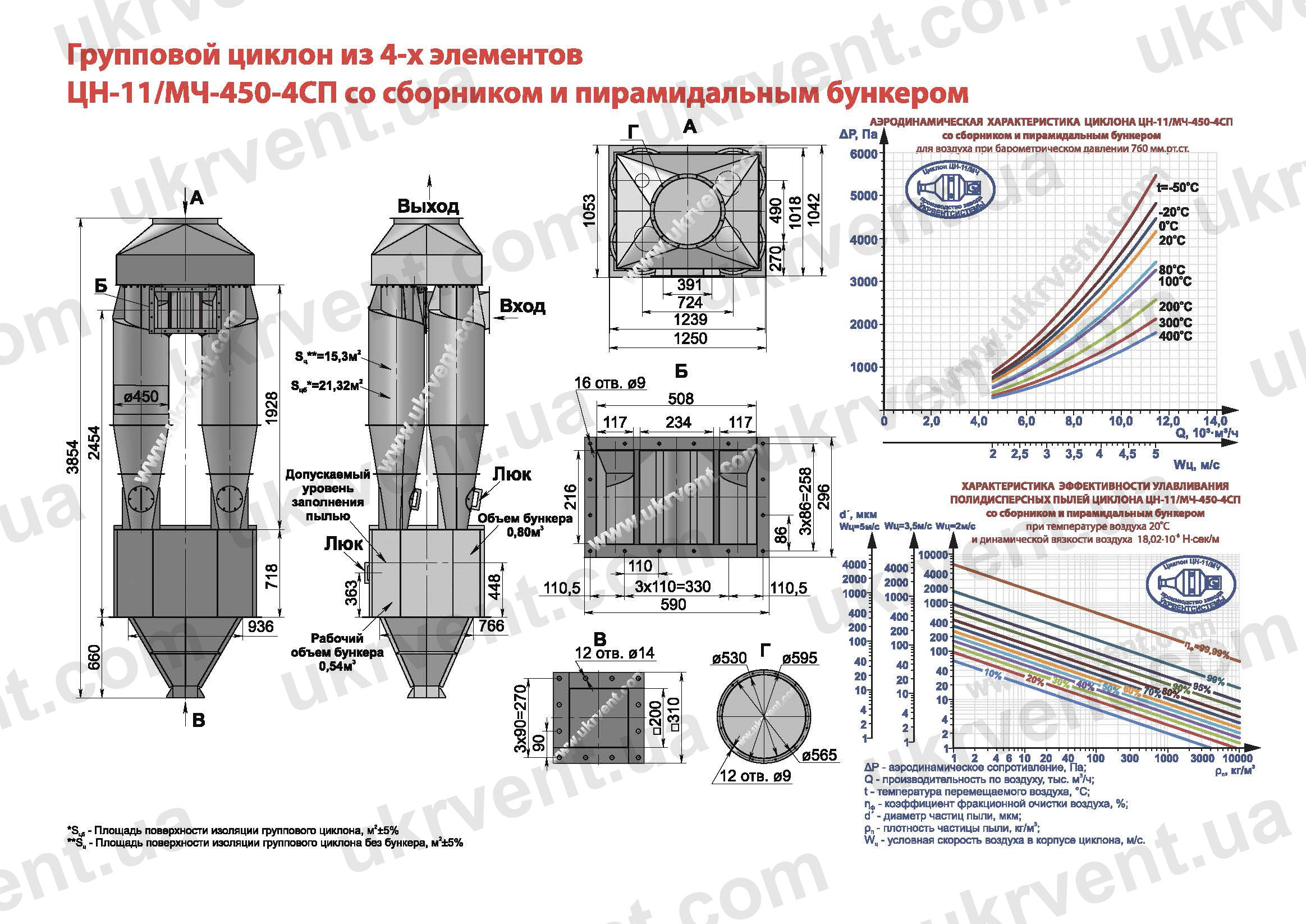

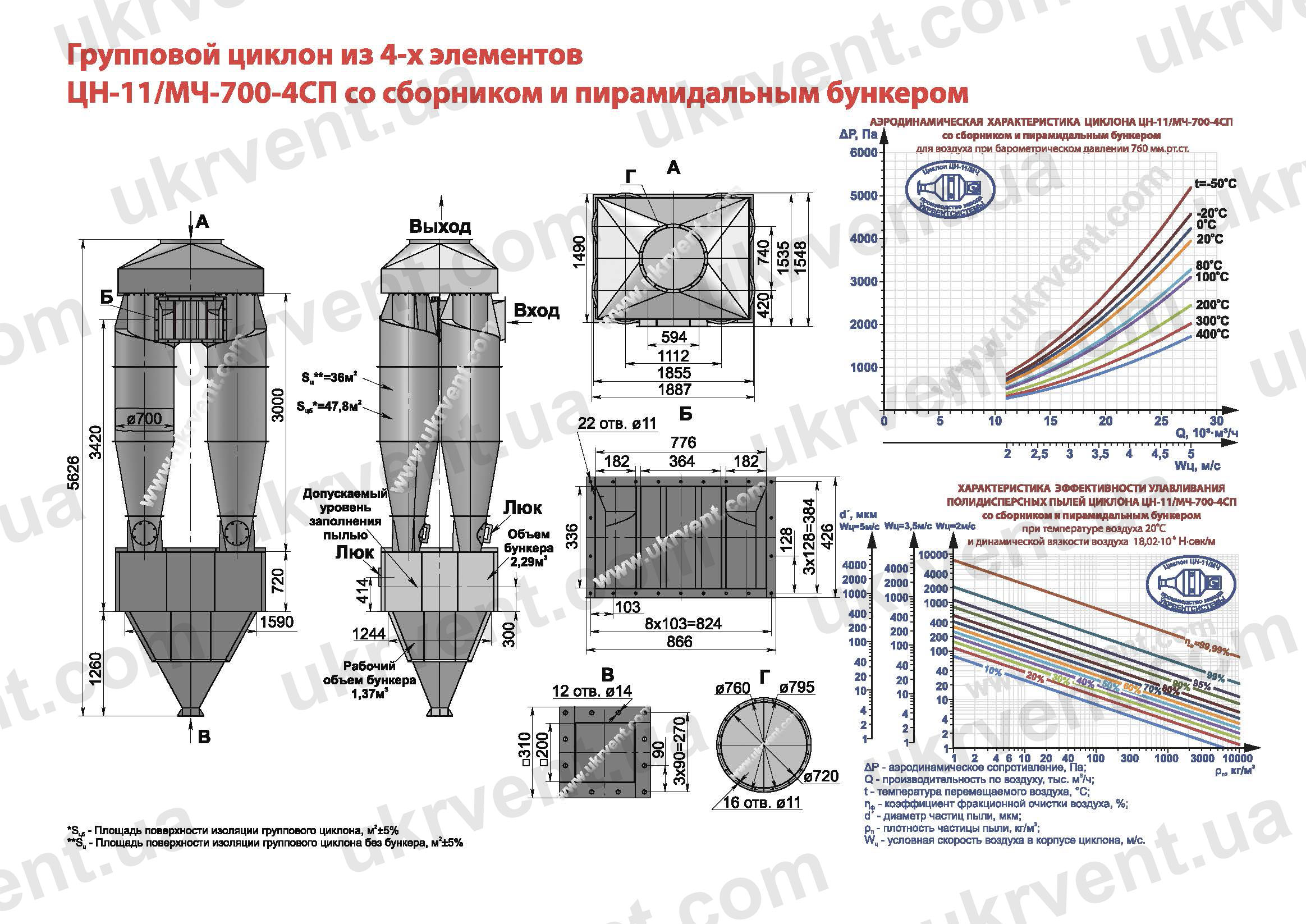

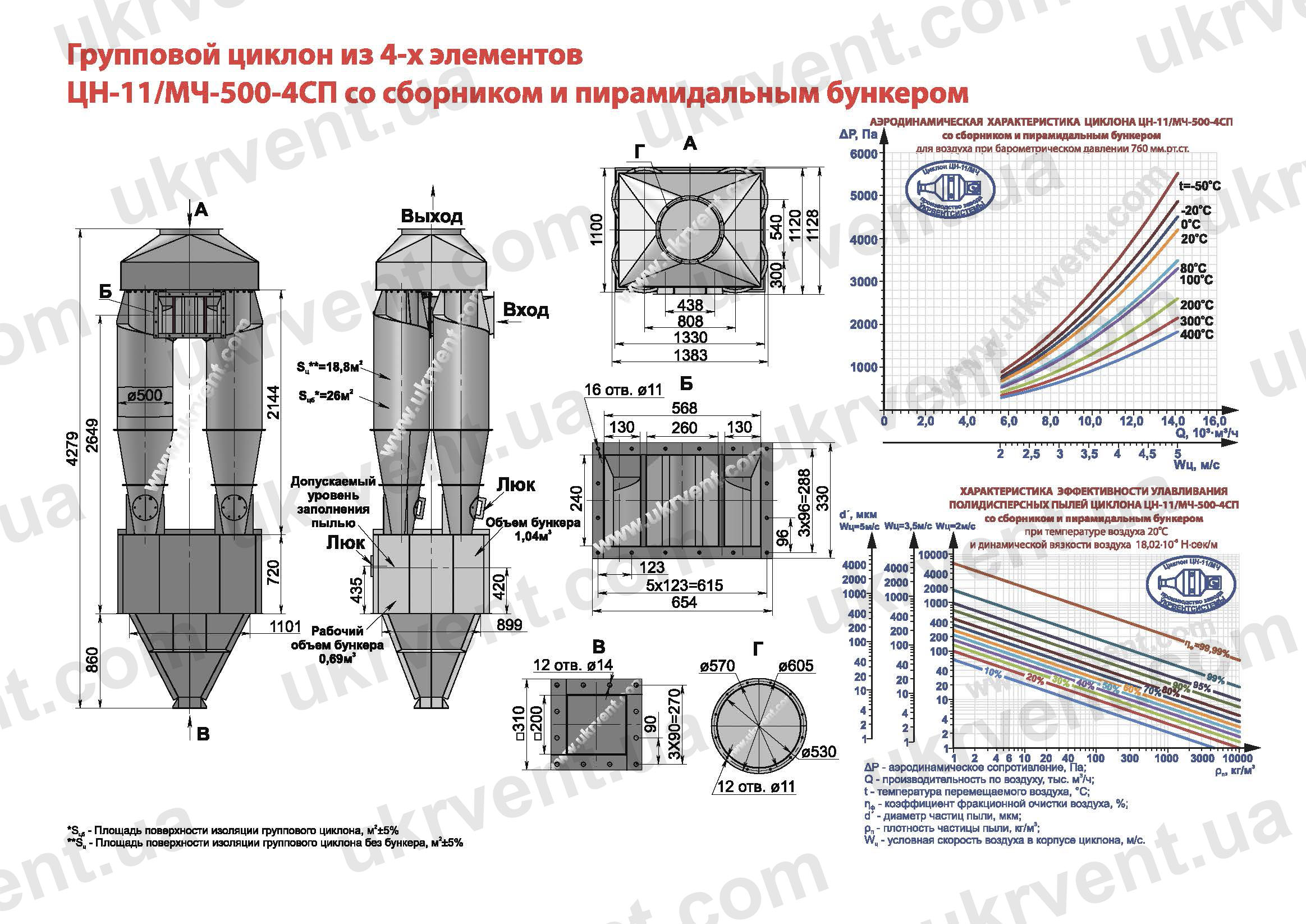

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-4СП-НЖ ИЗ 4-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

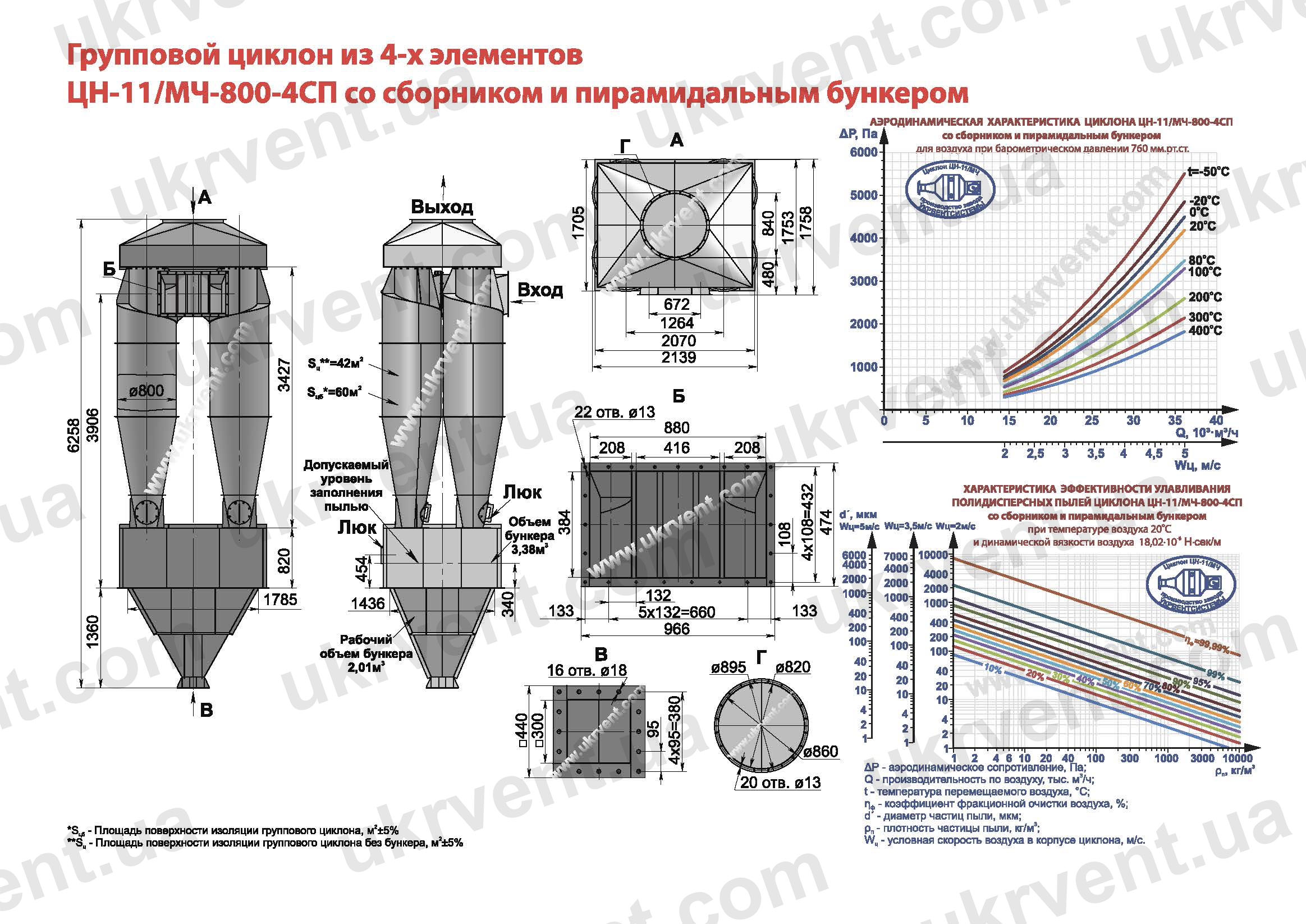

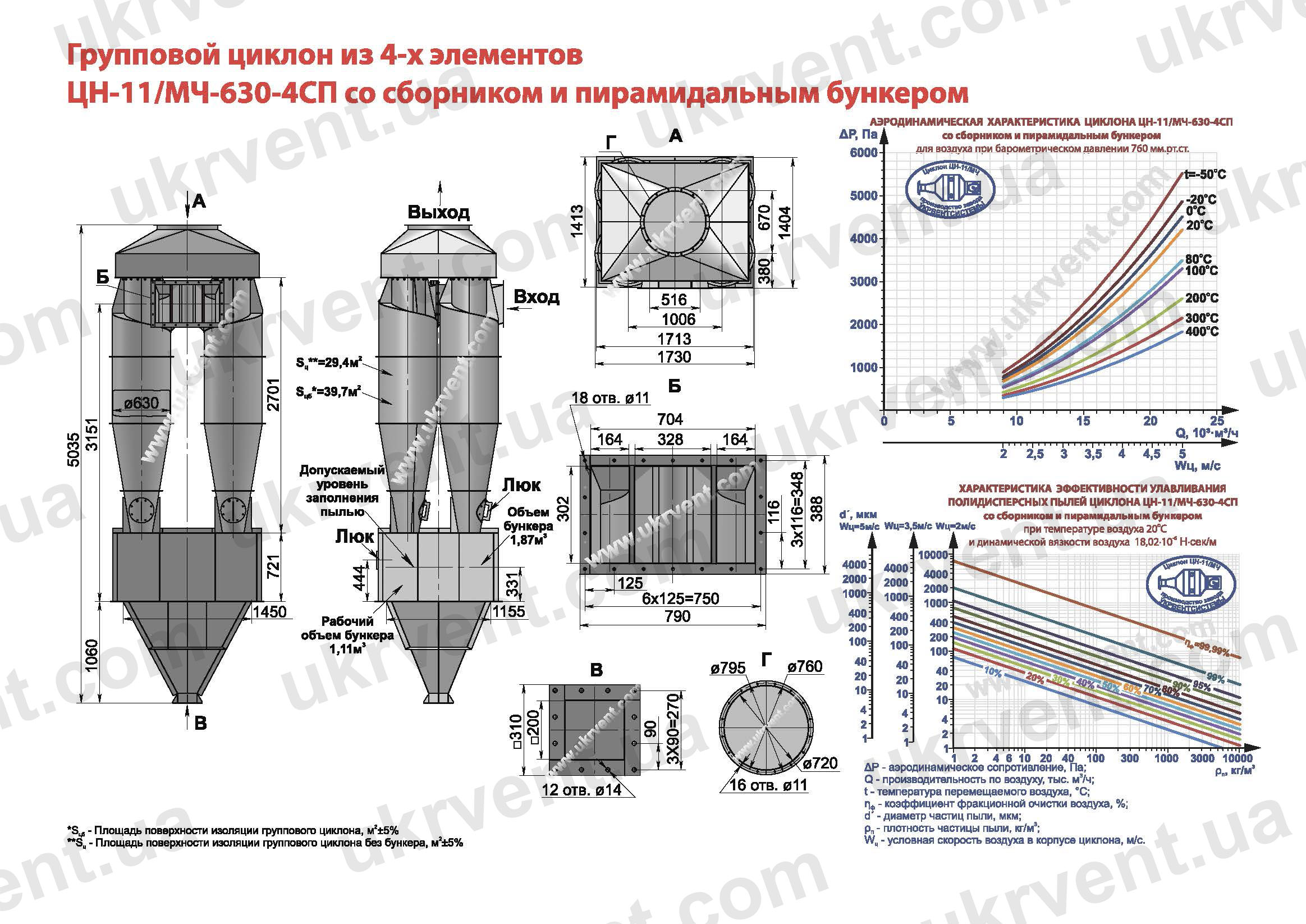

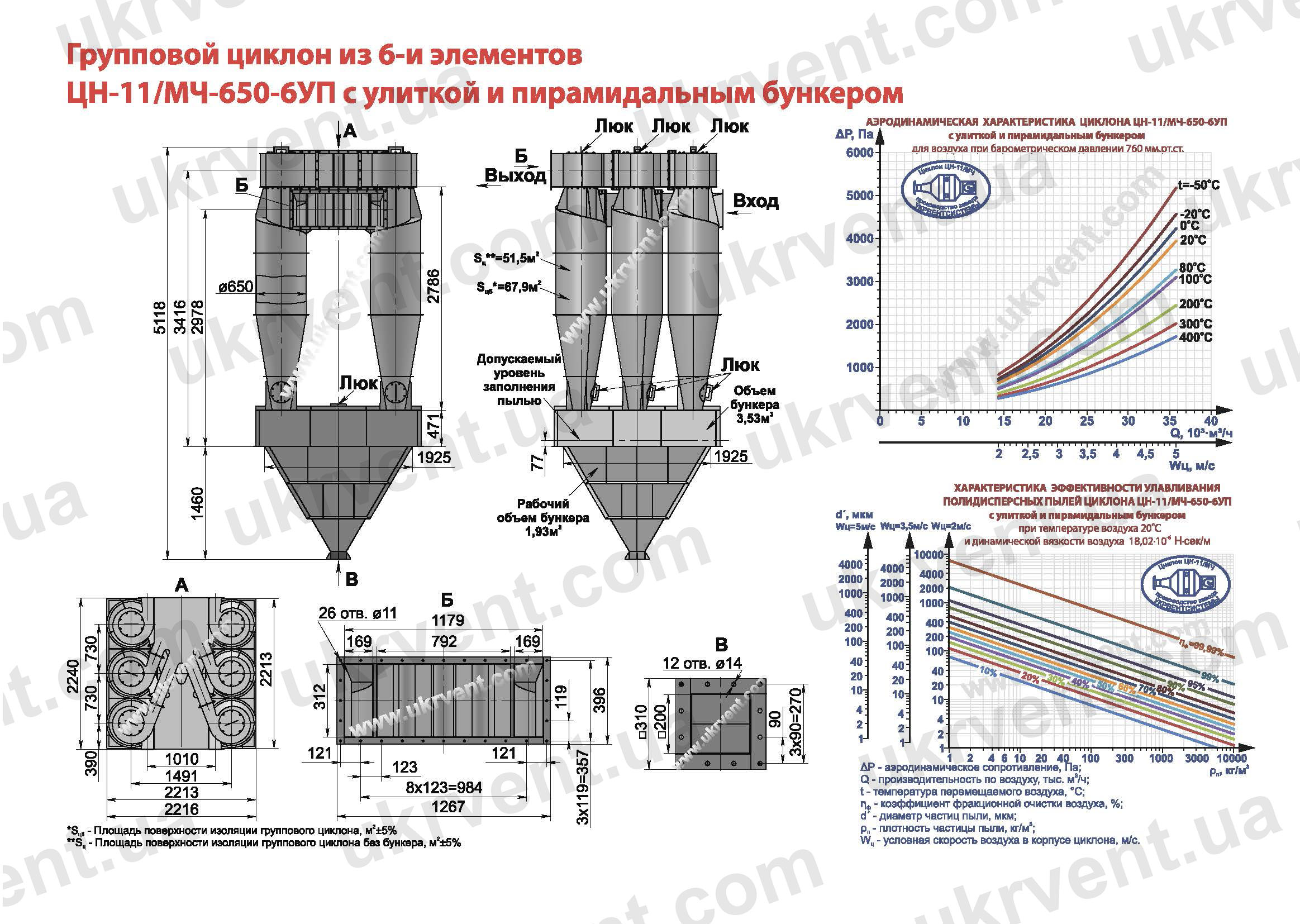

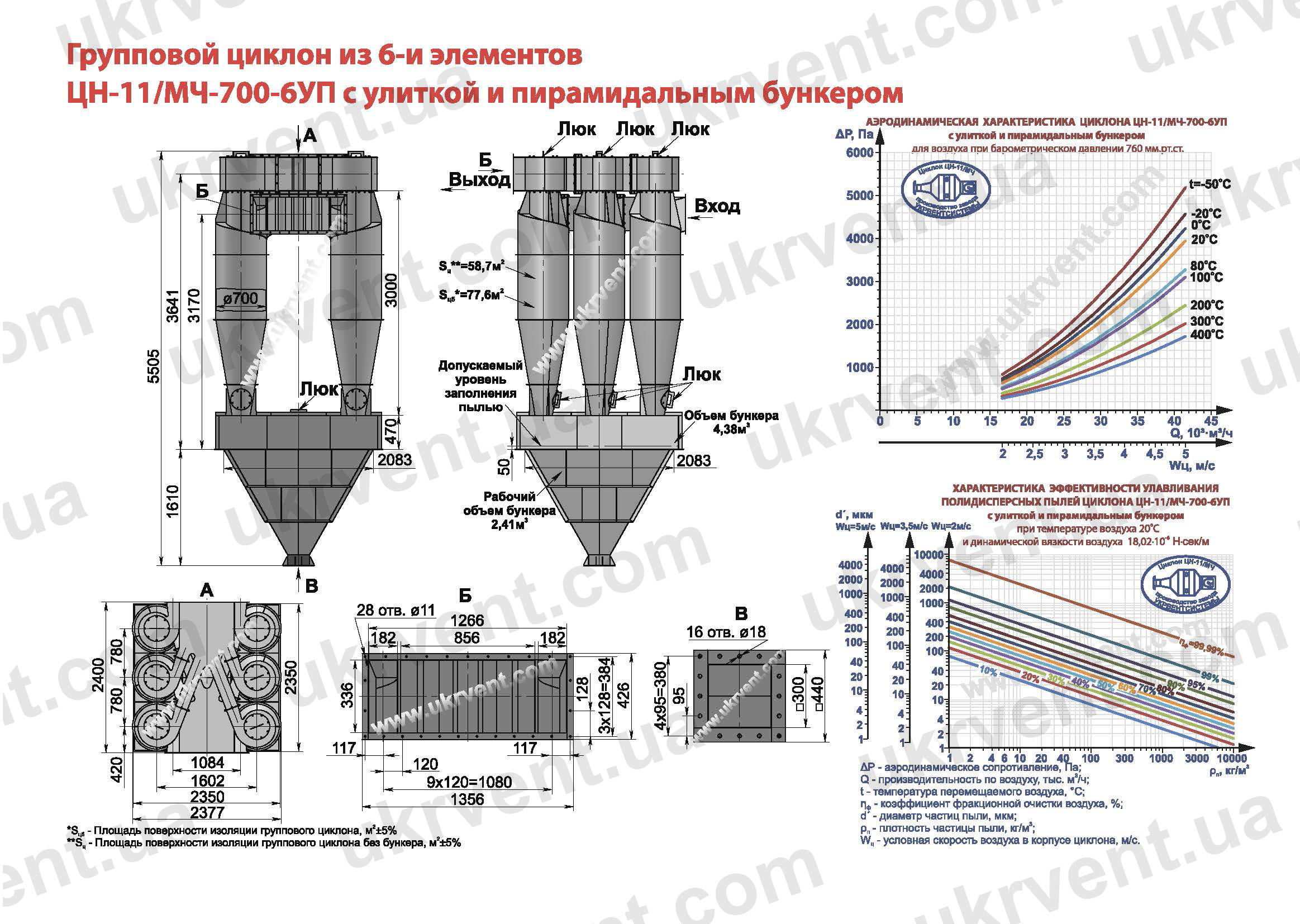

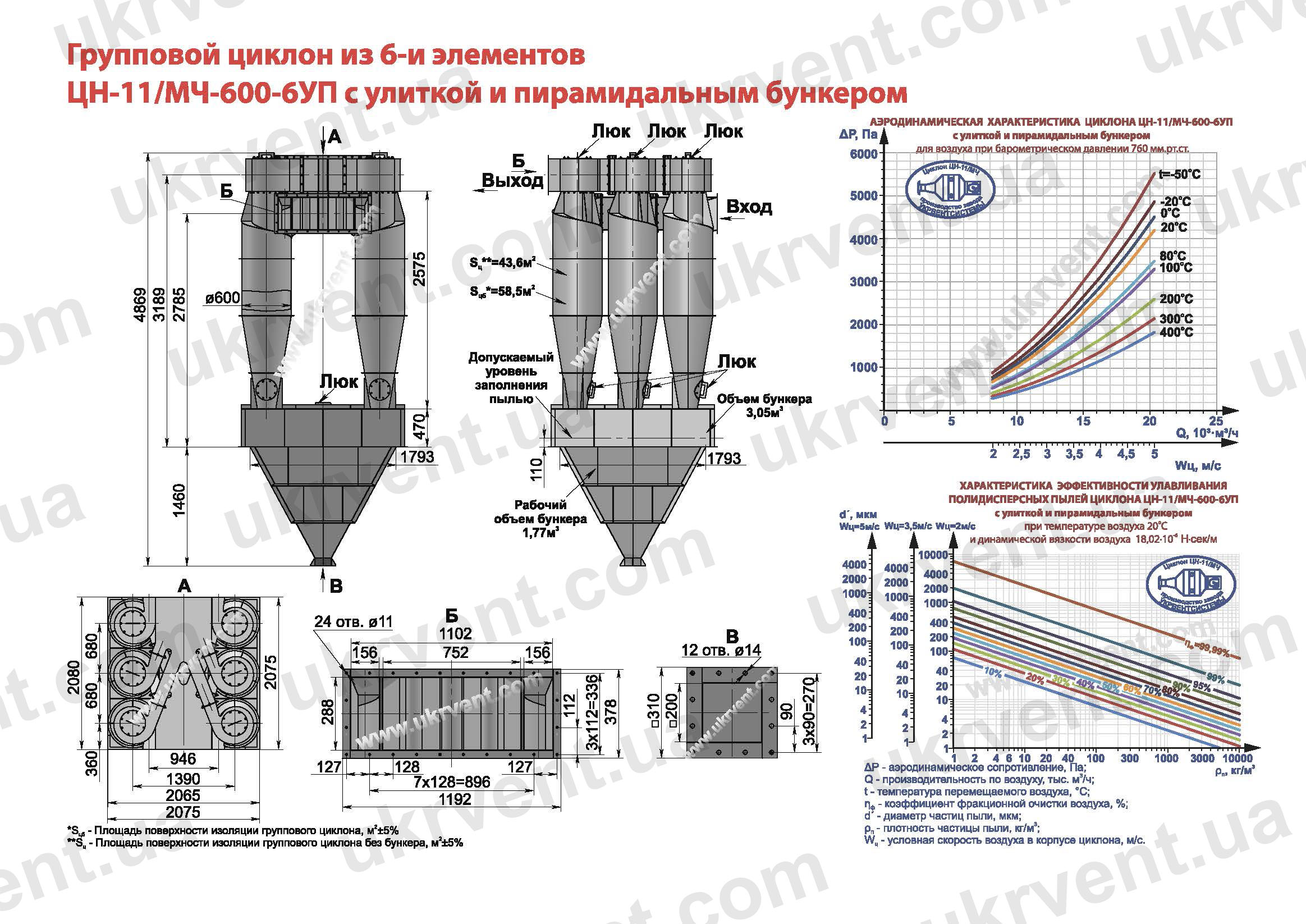

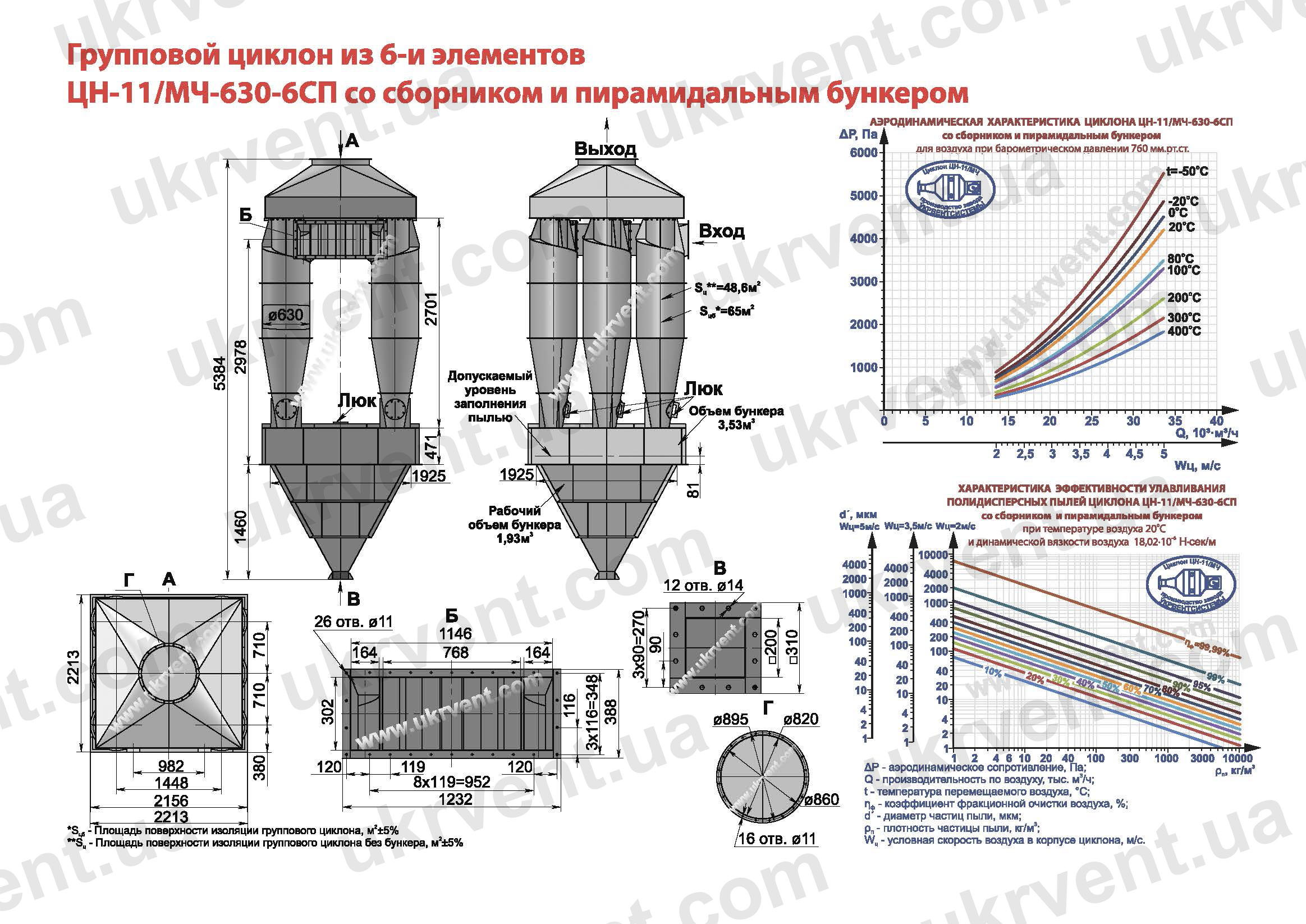

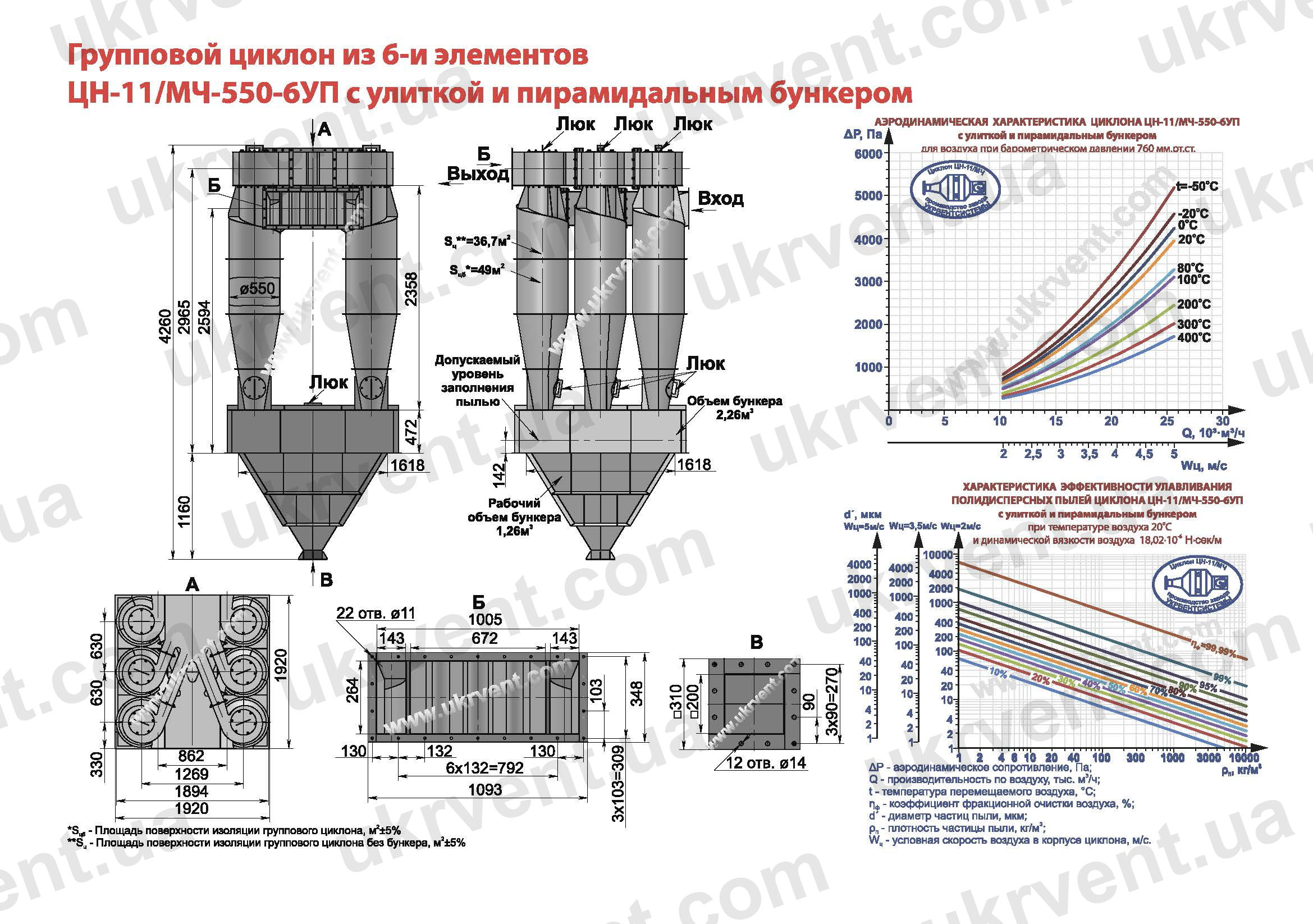

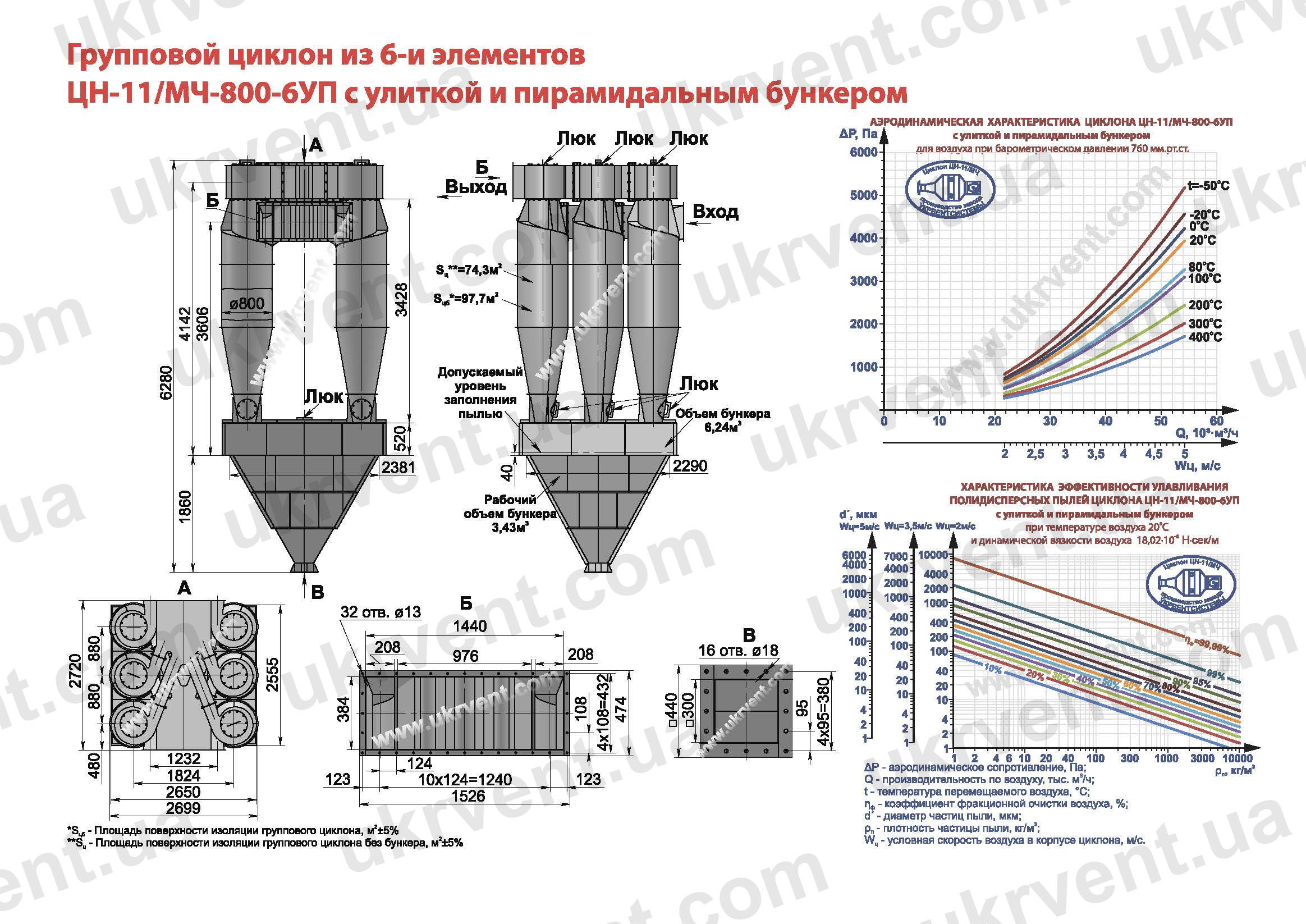

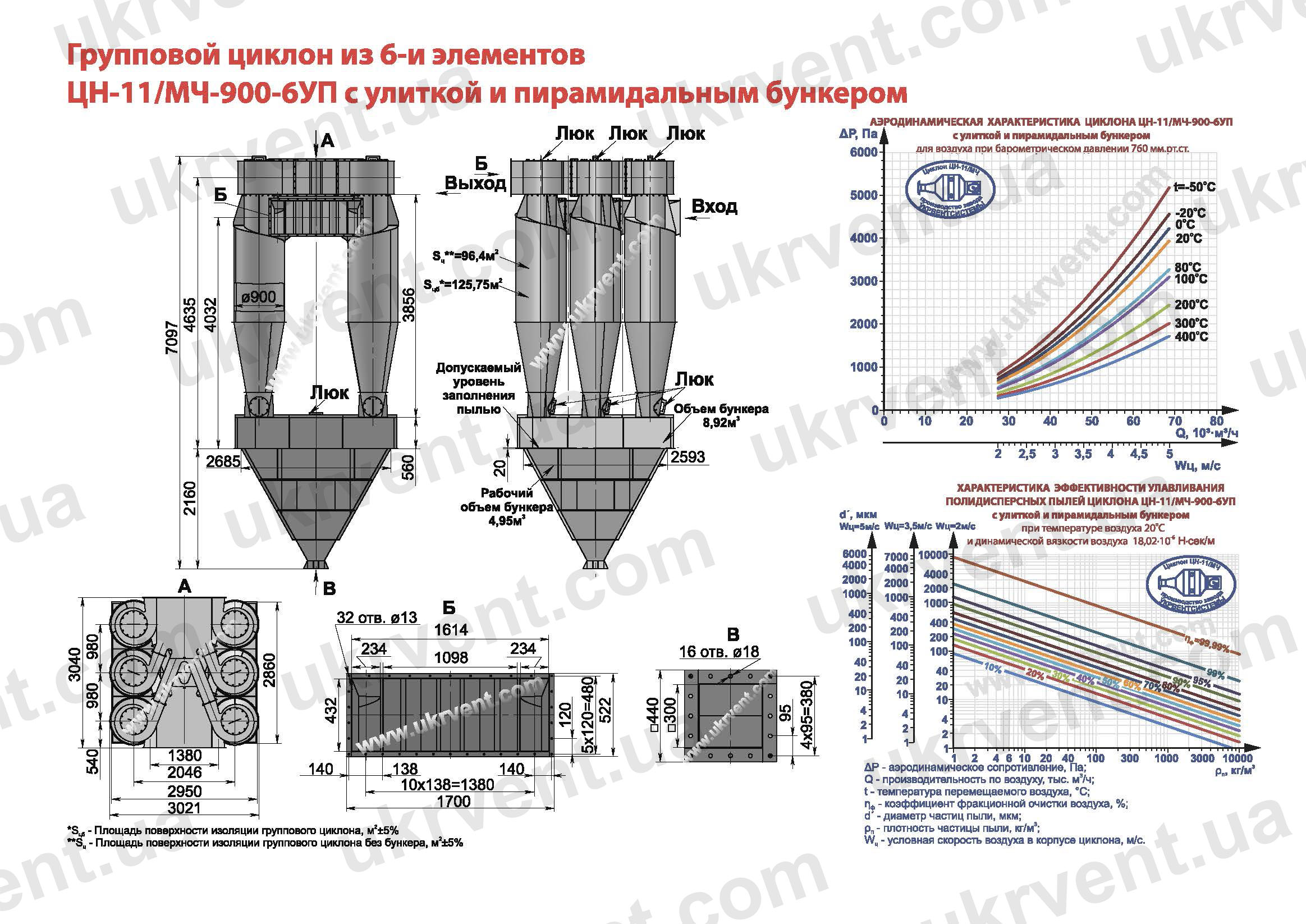

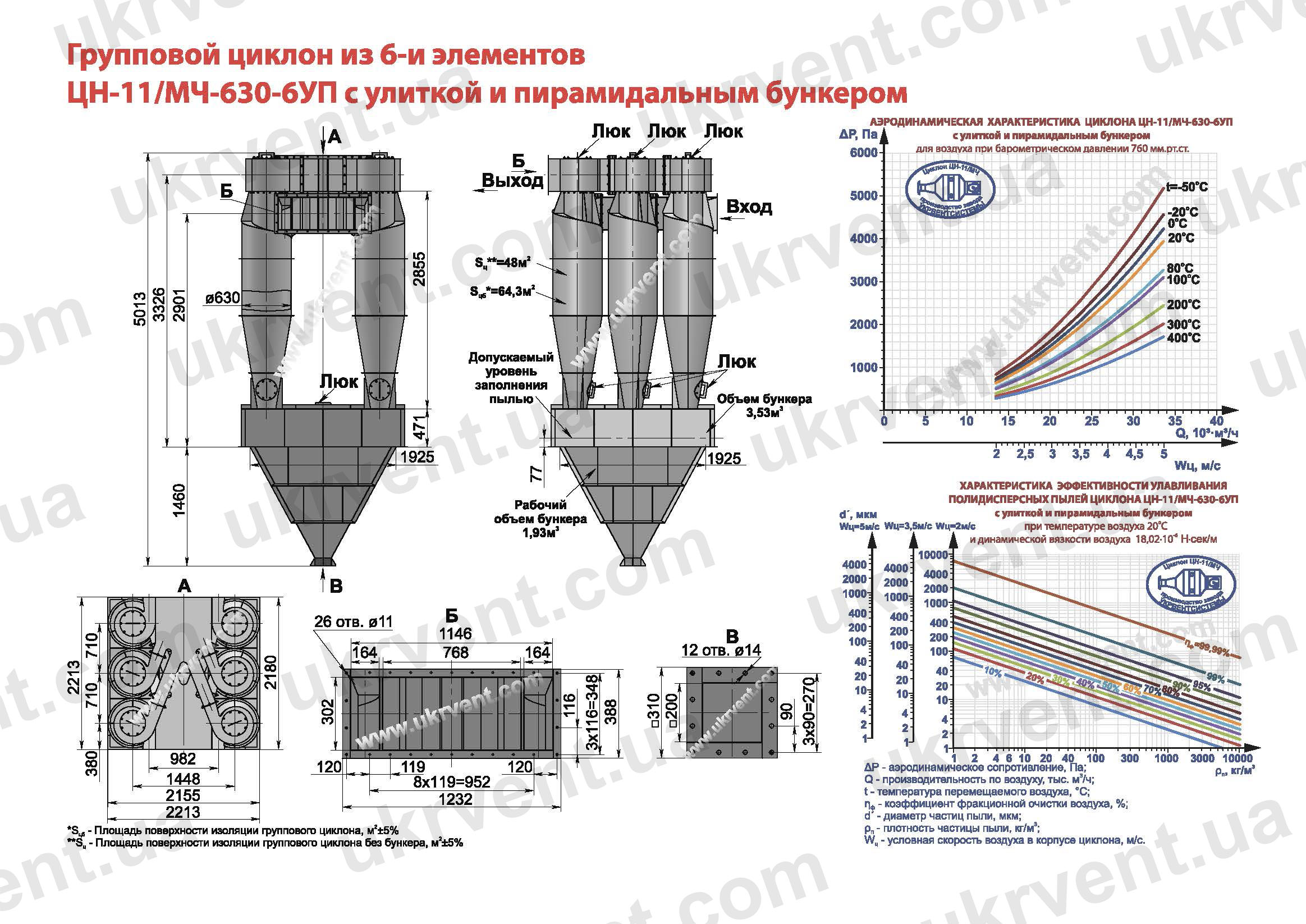

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-6УП-НЖ ИЗ 6-и ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

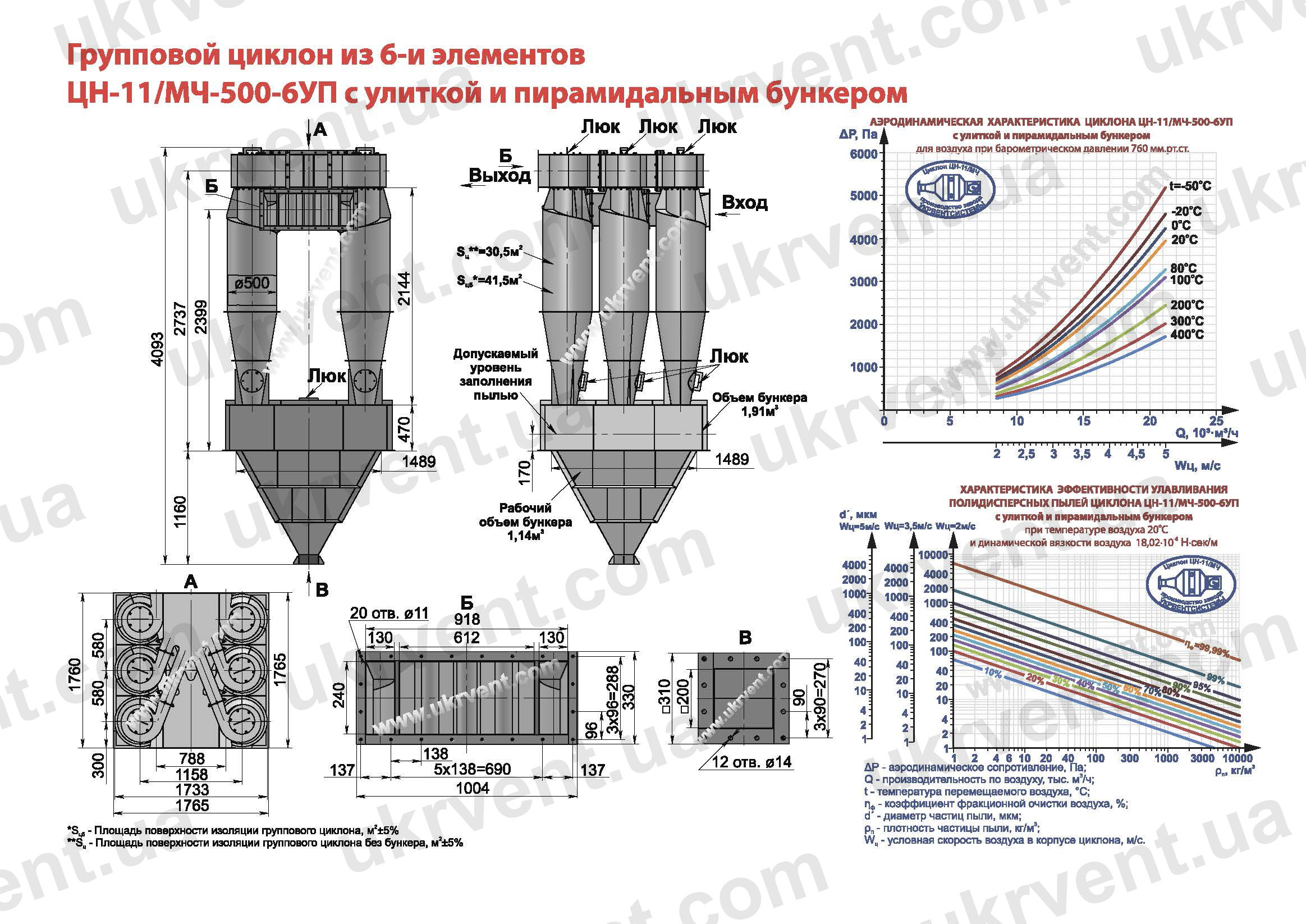

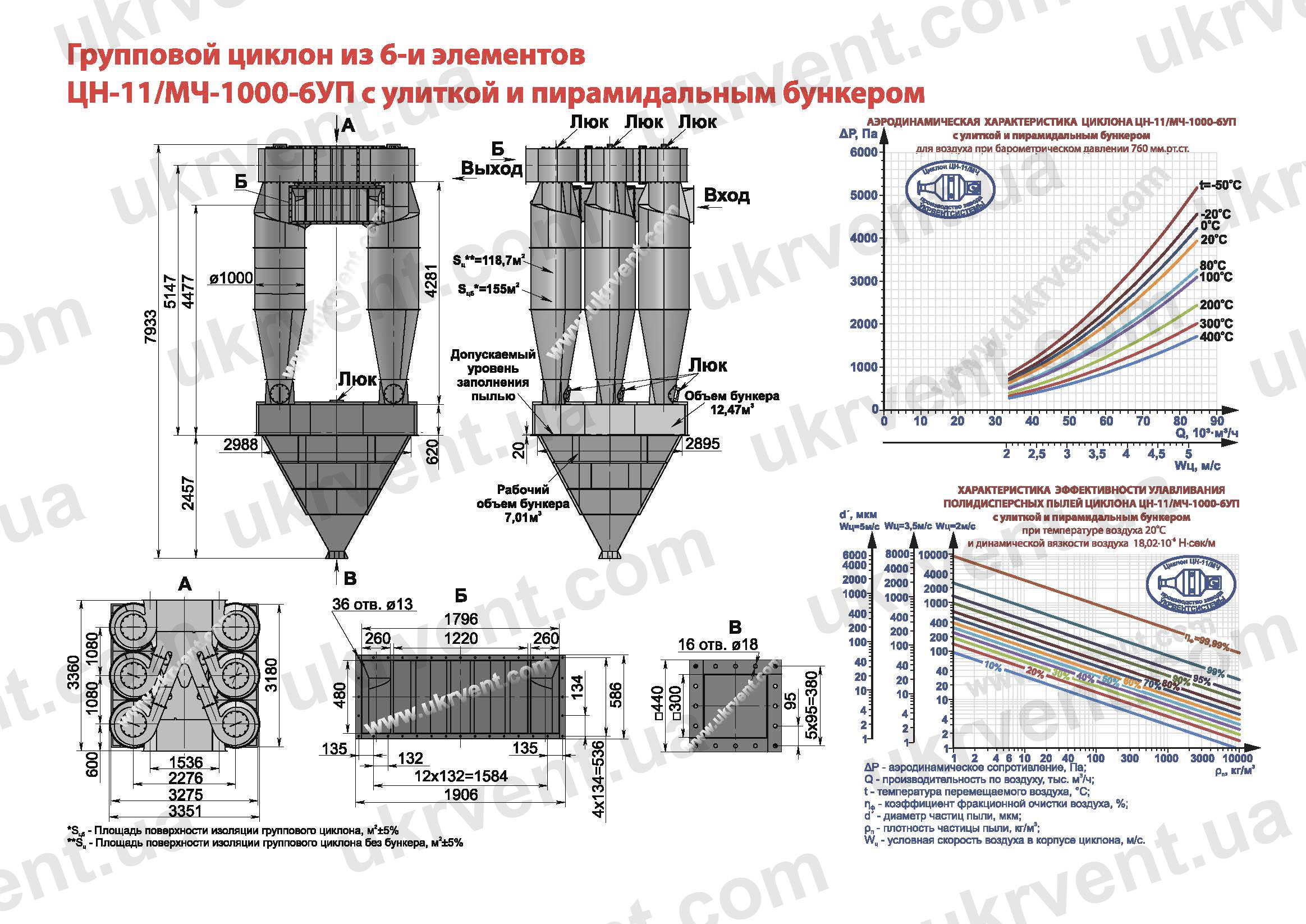

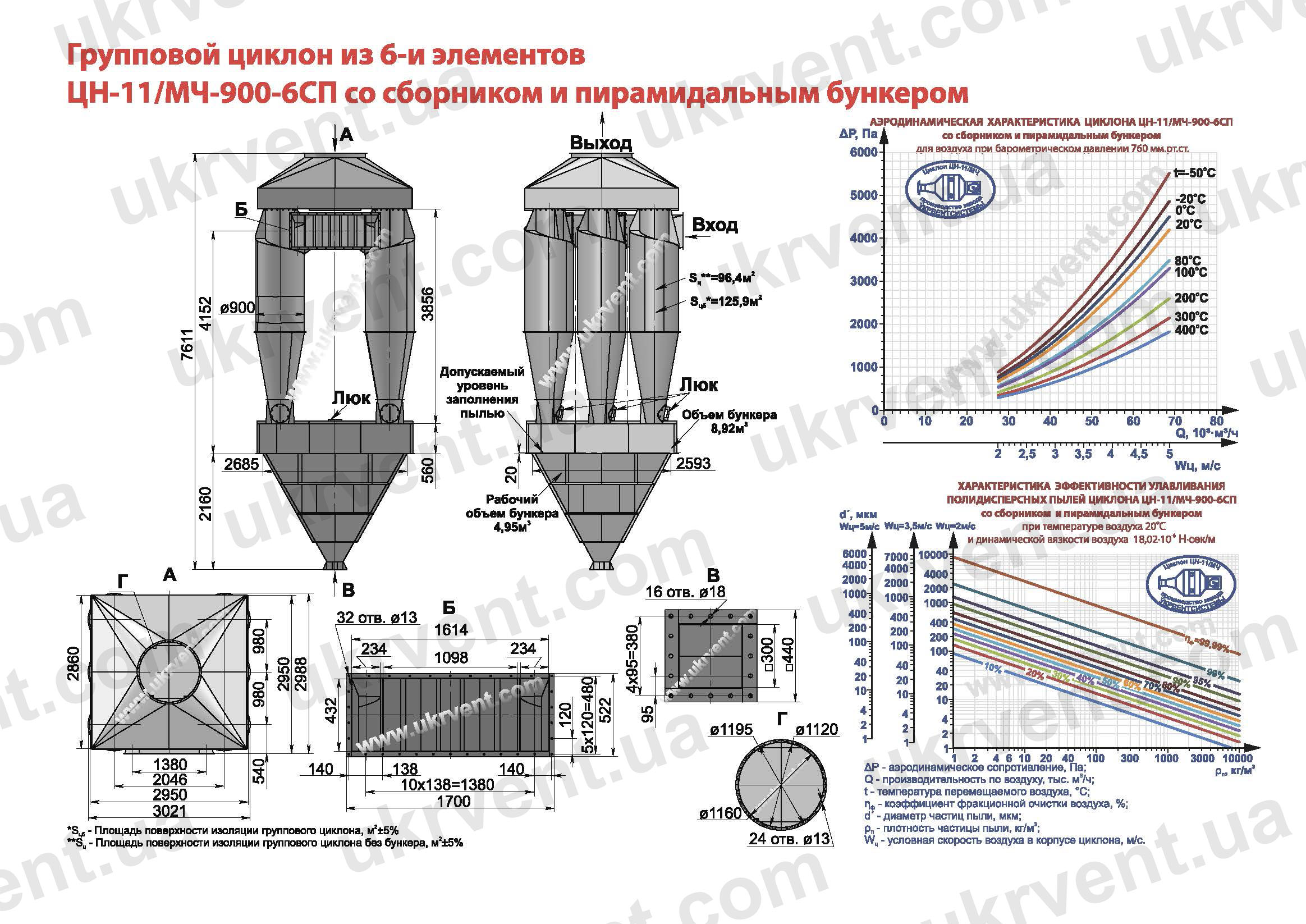

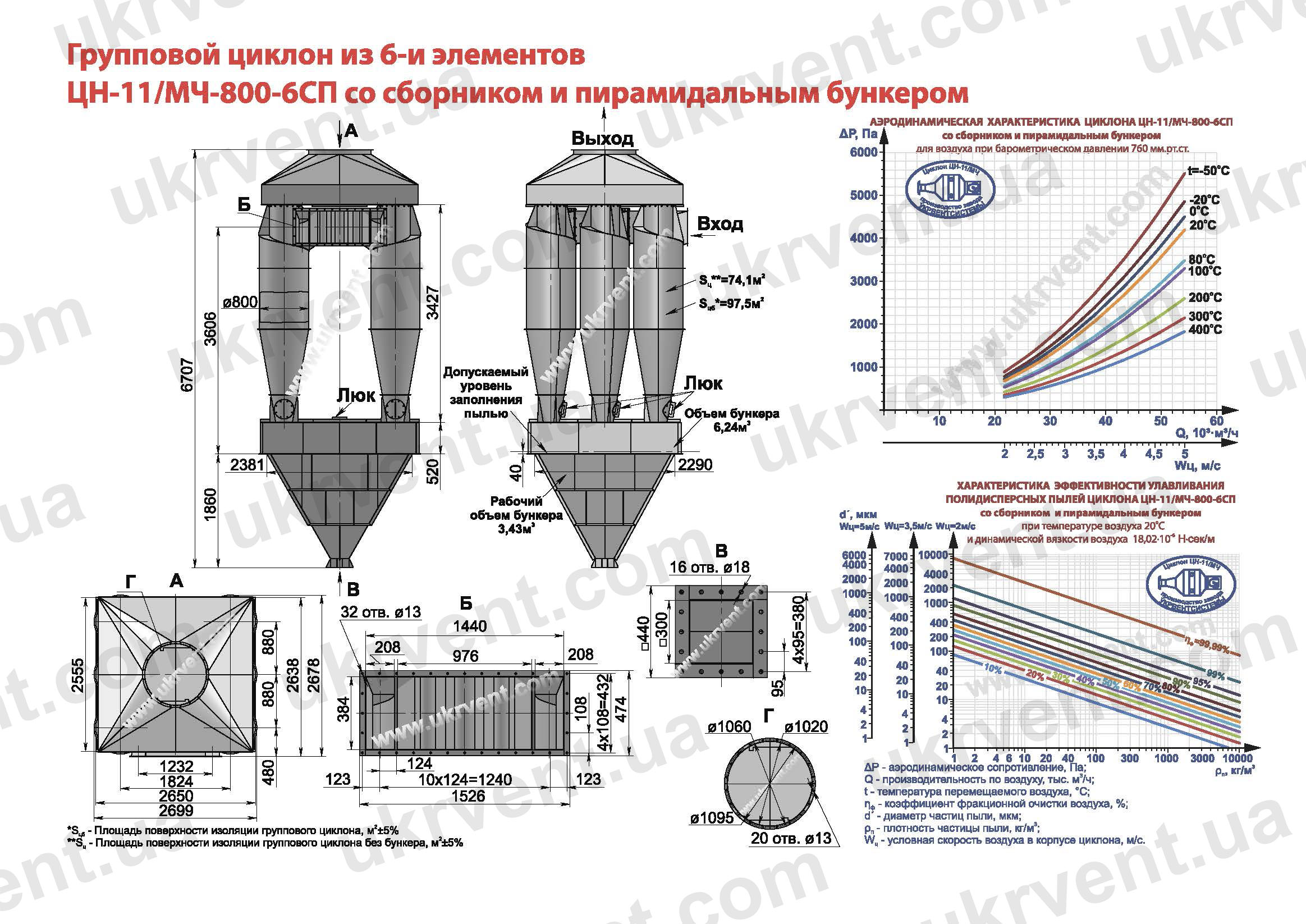

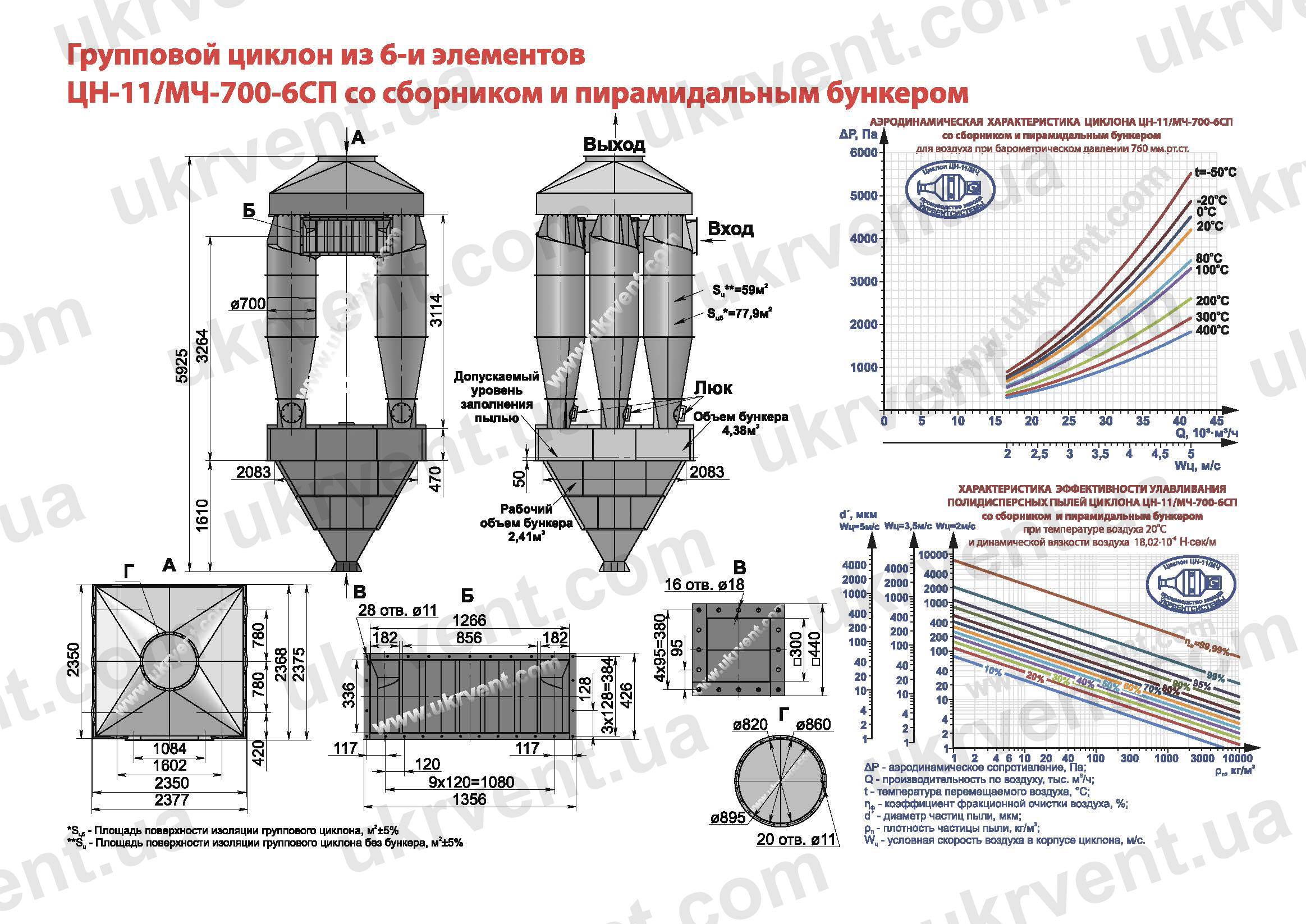

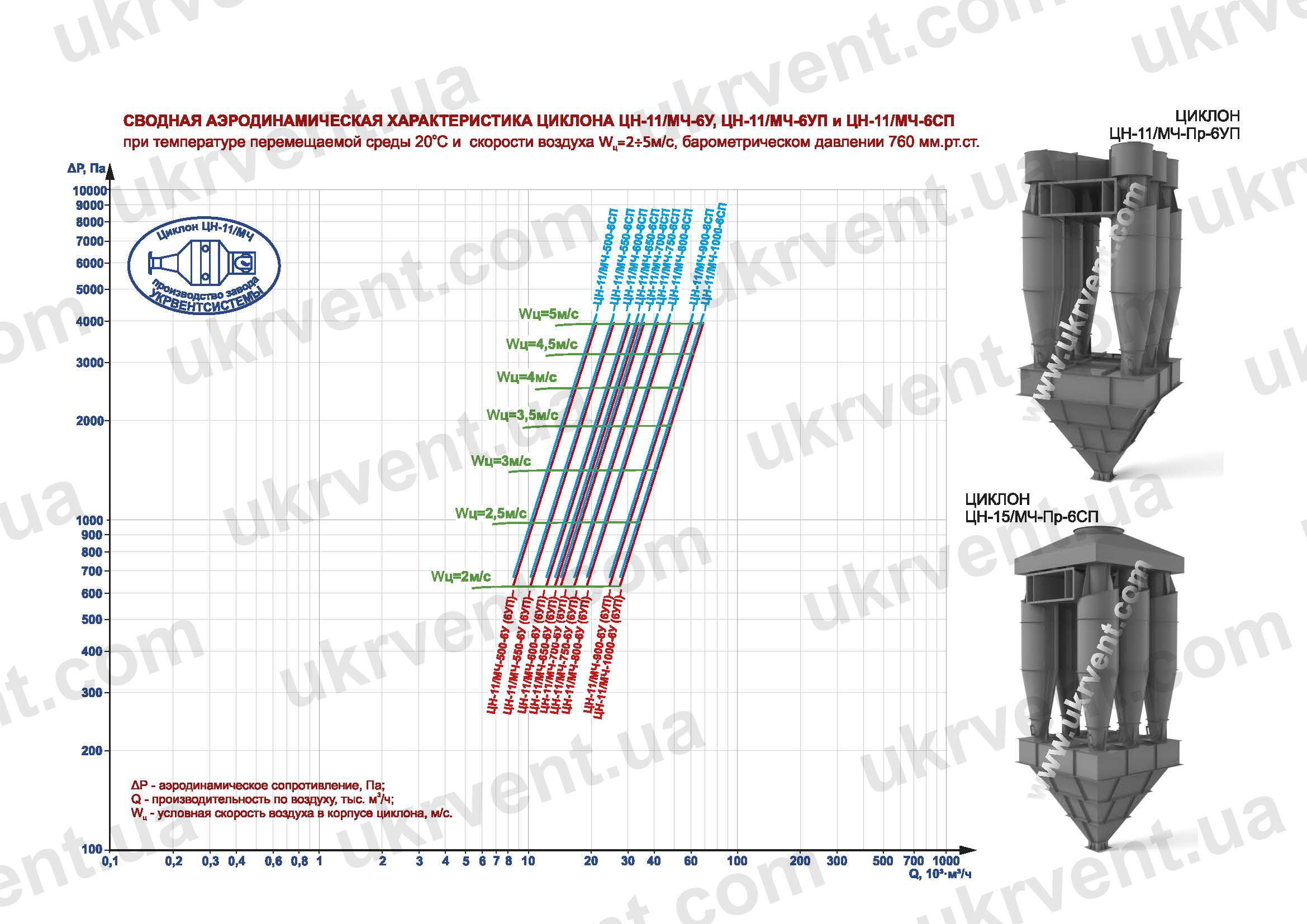

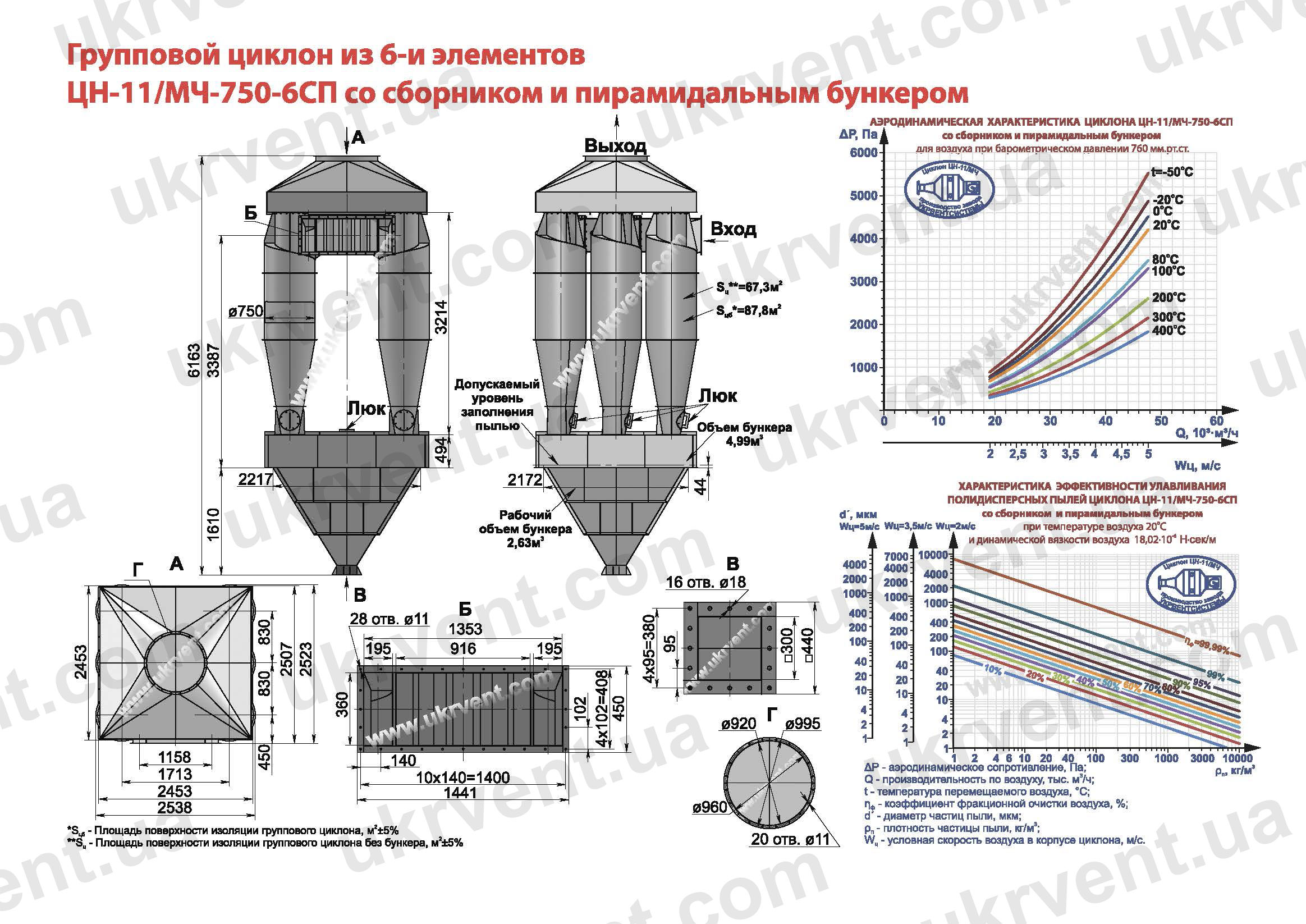

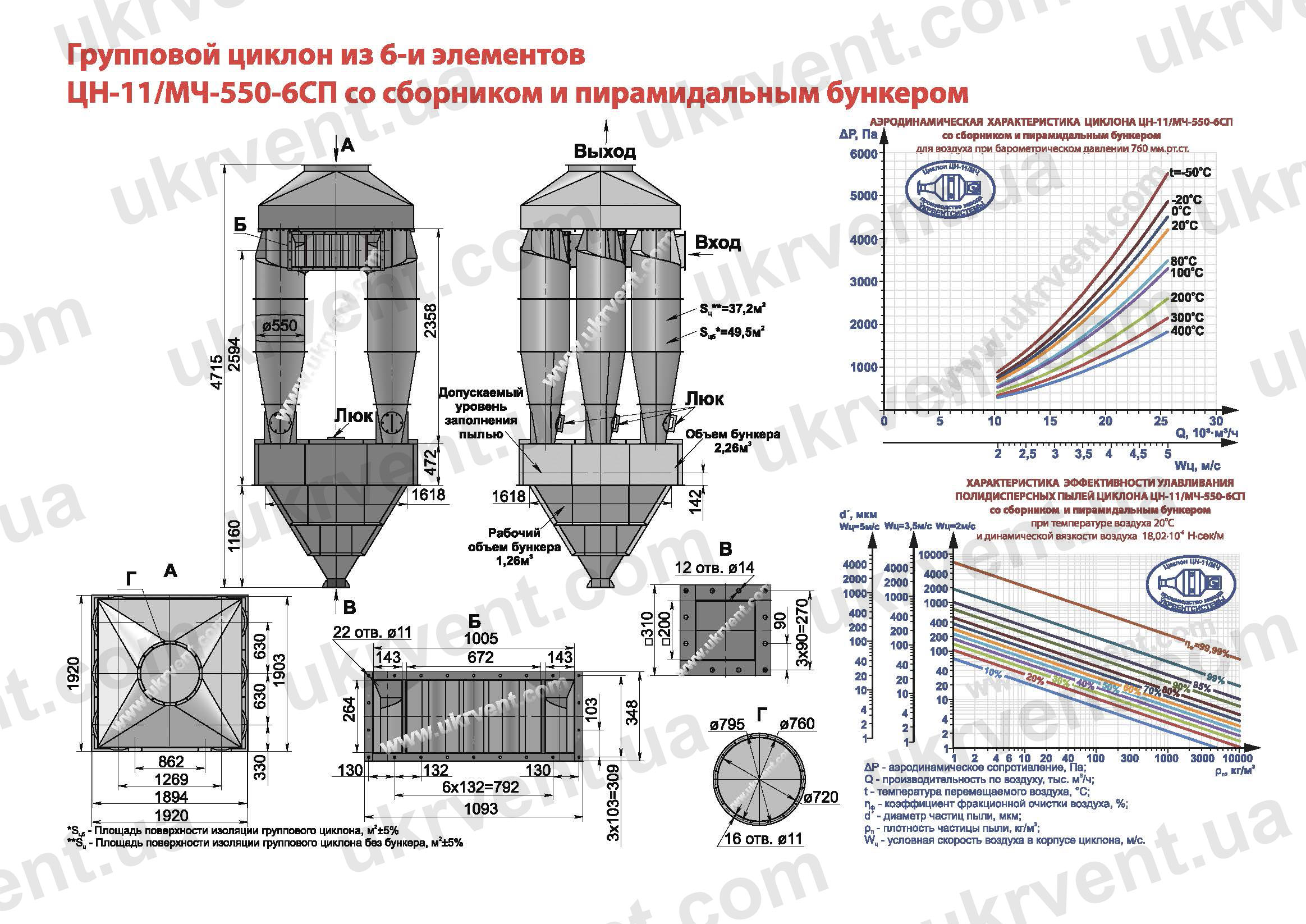

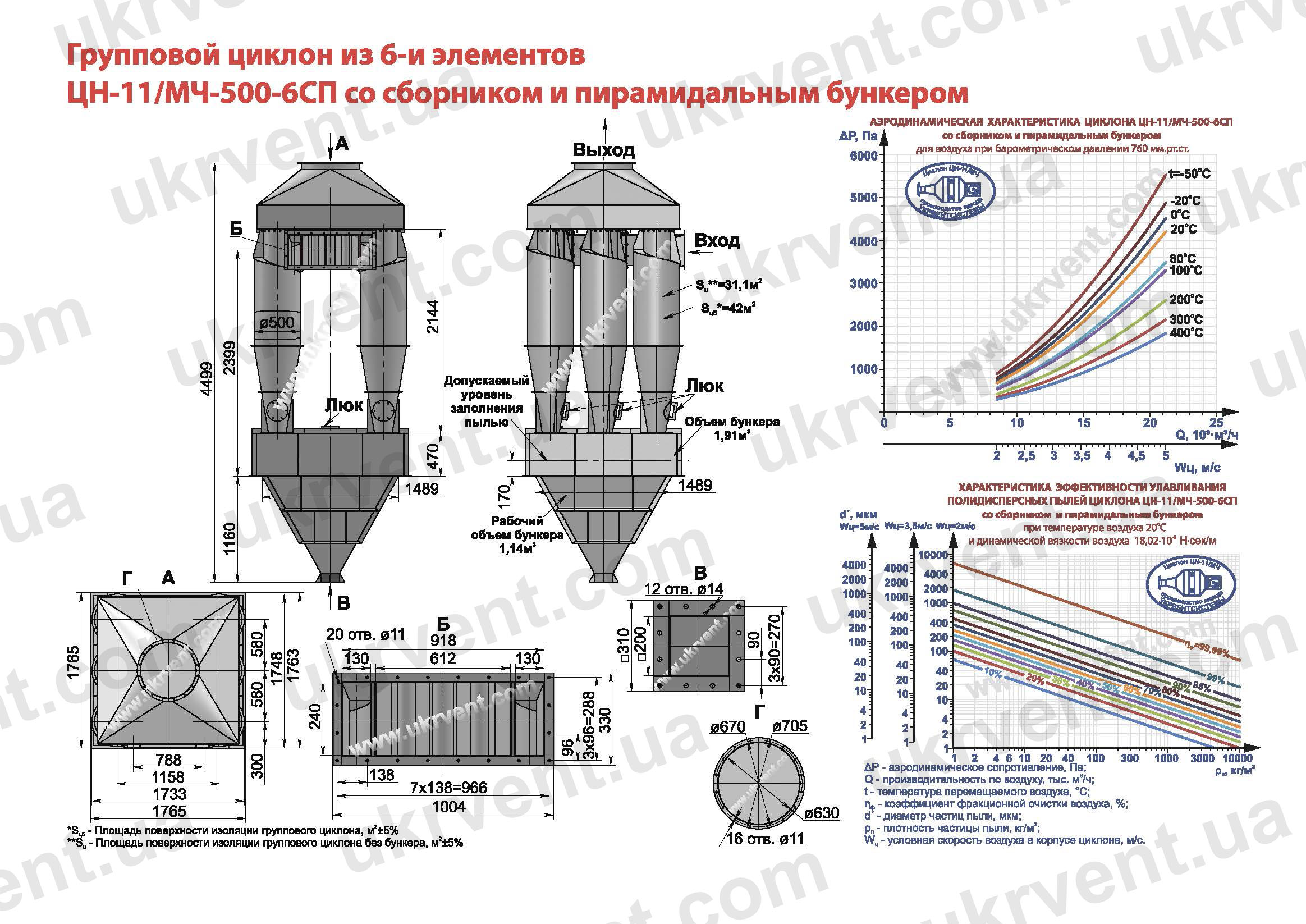

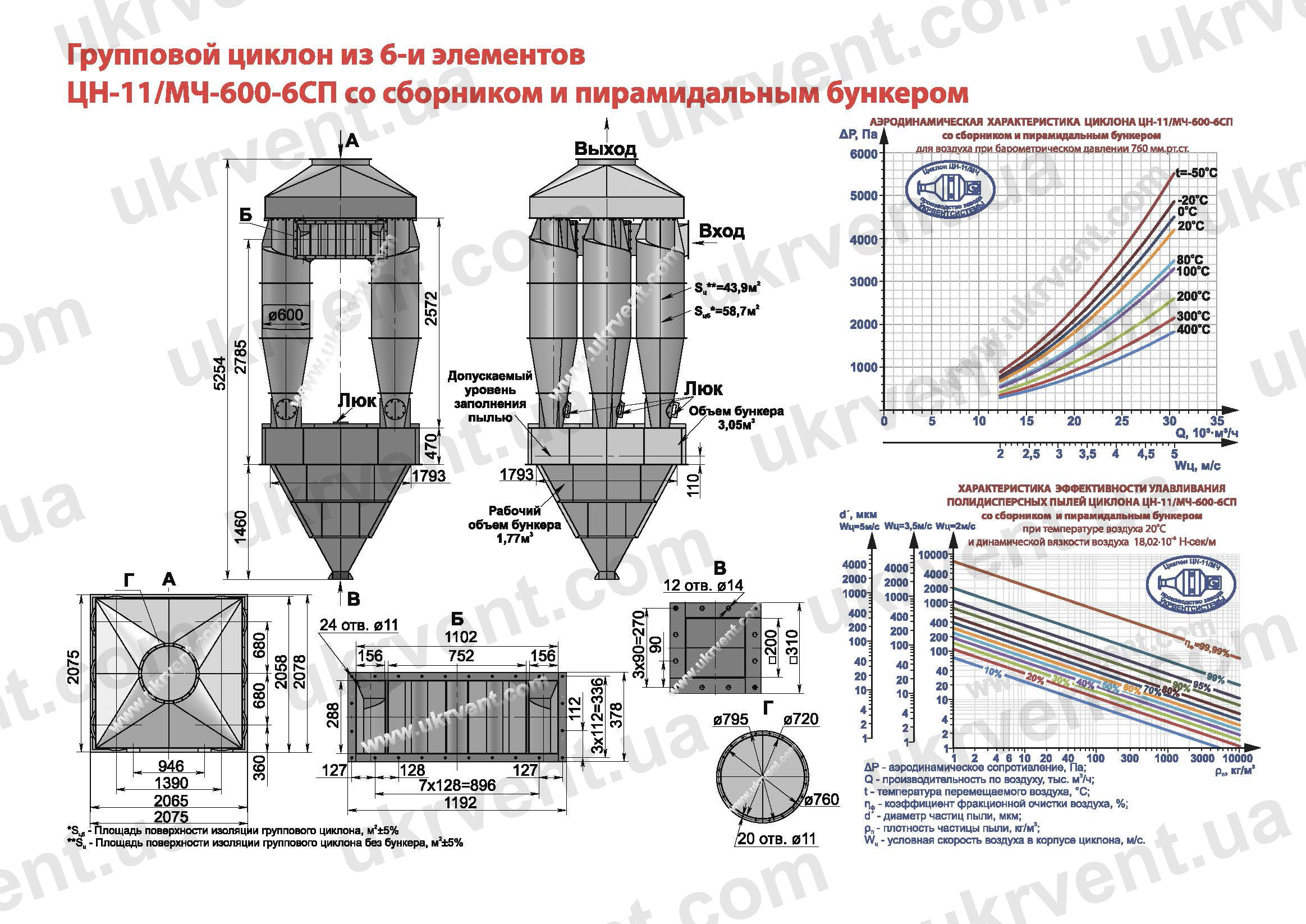

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-6СП-НЖ ИЗ 6-и ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

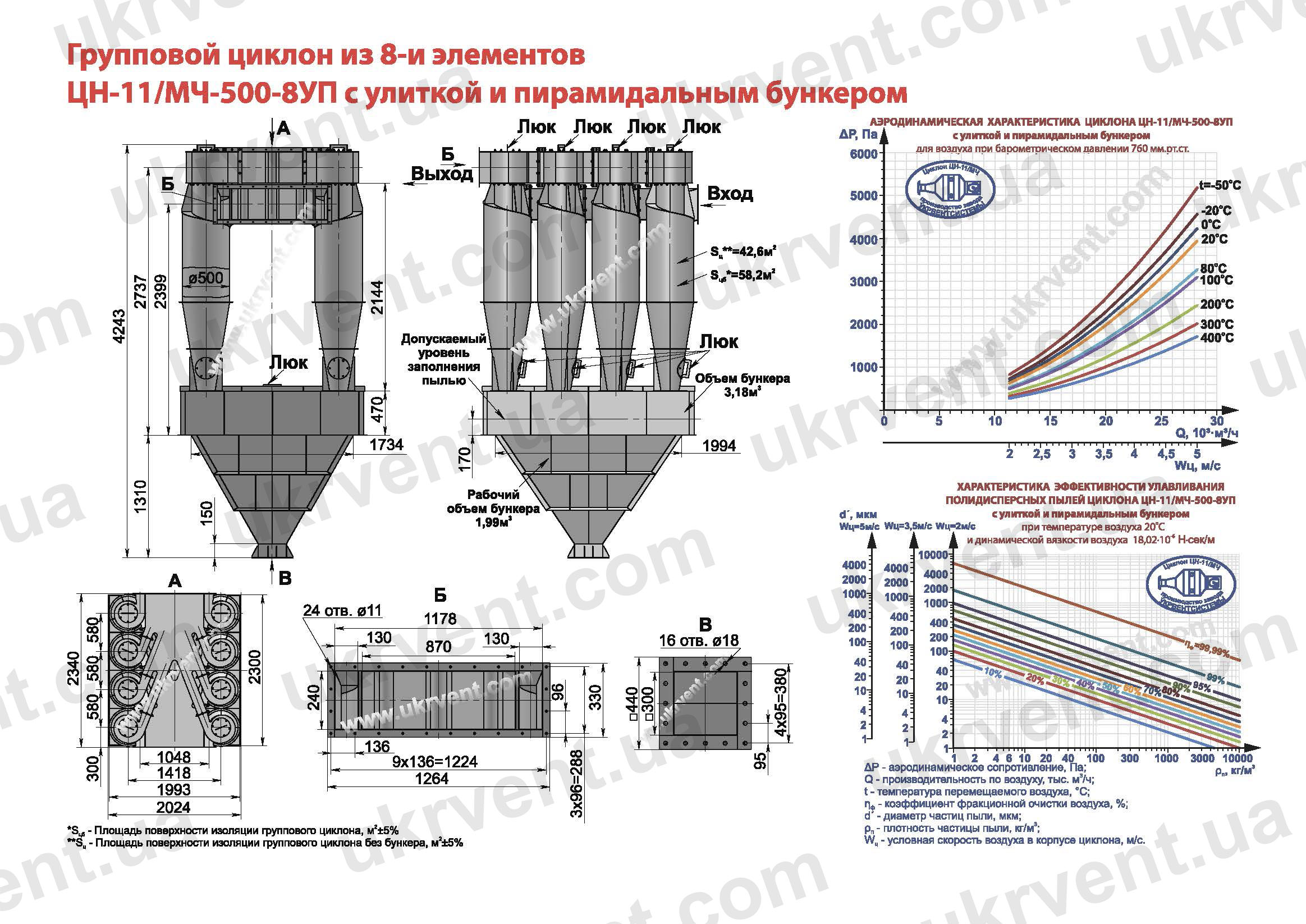

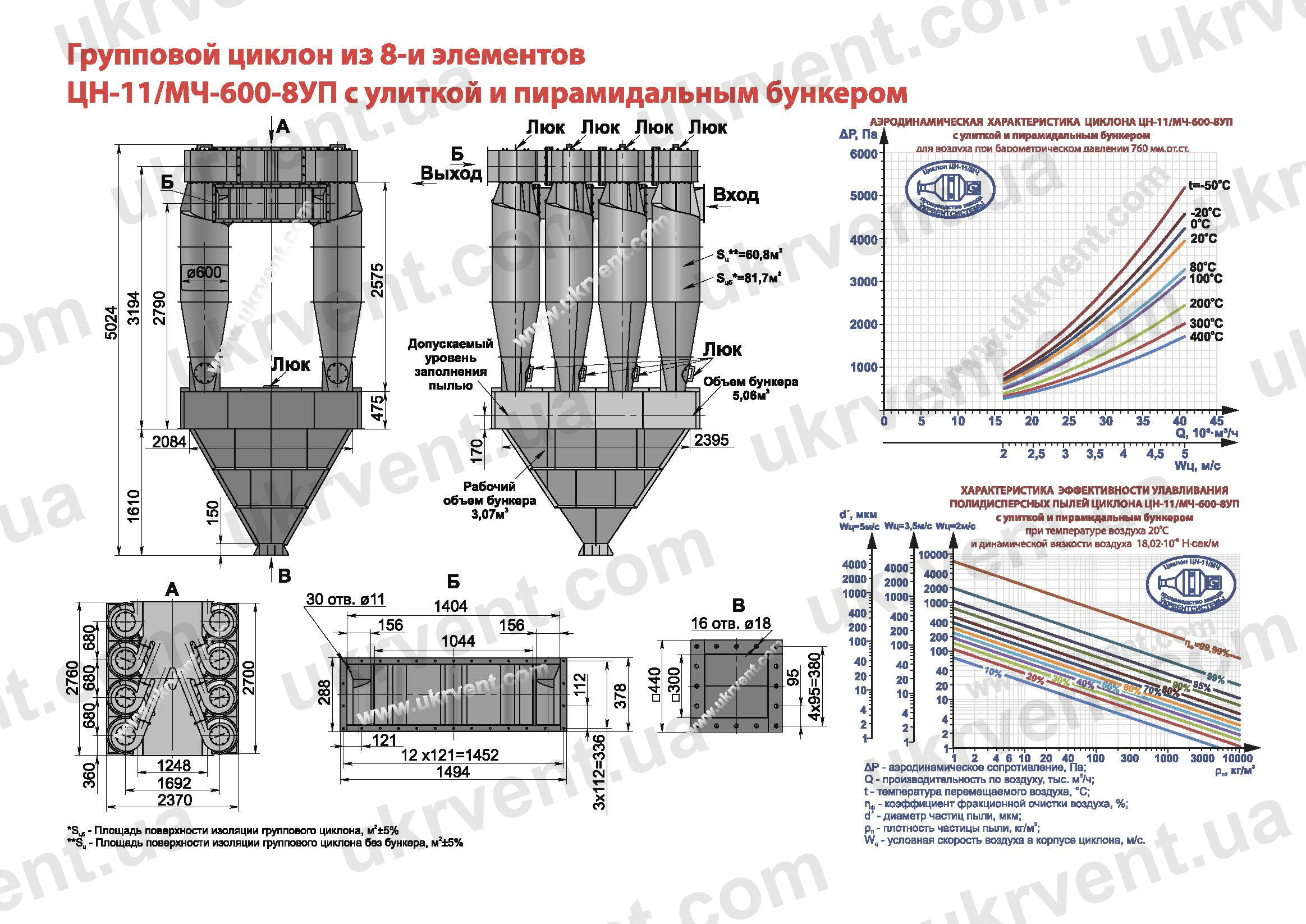

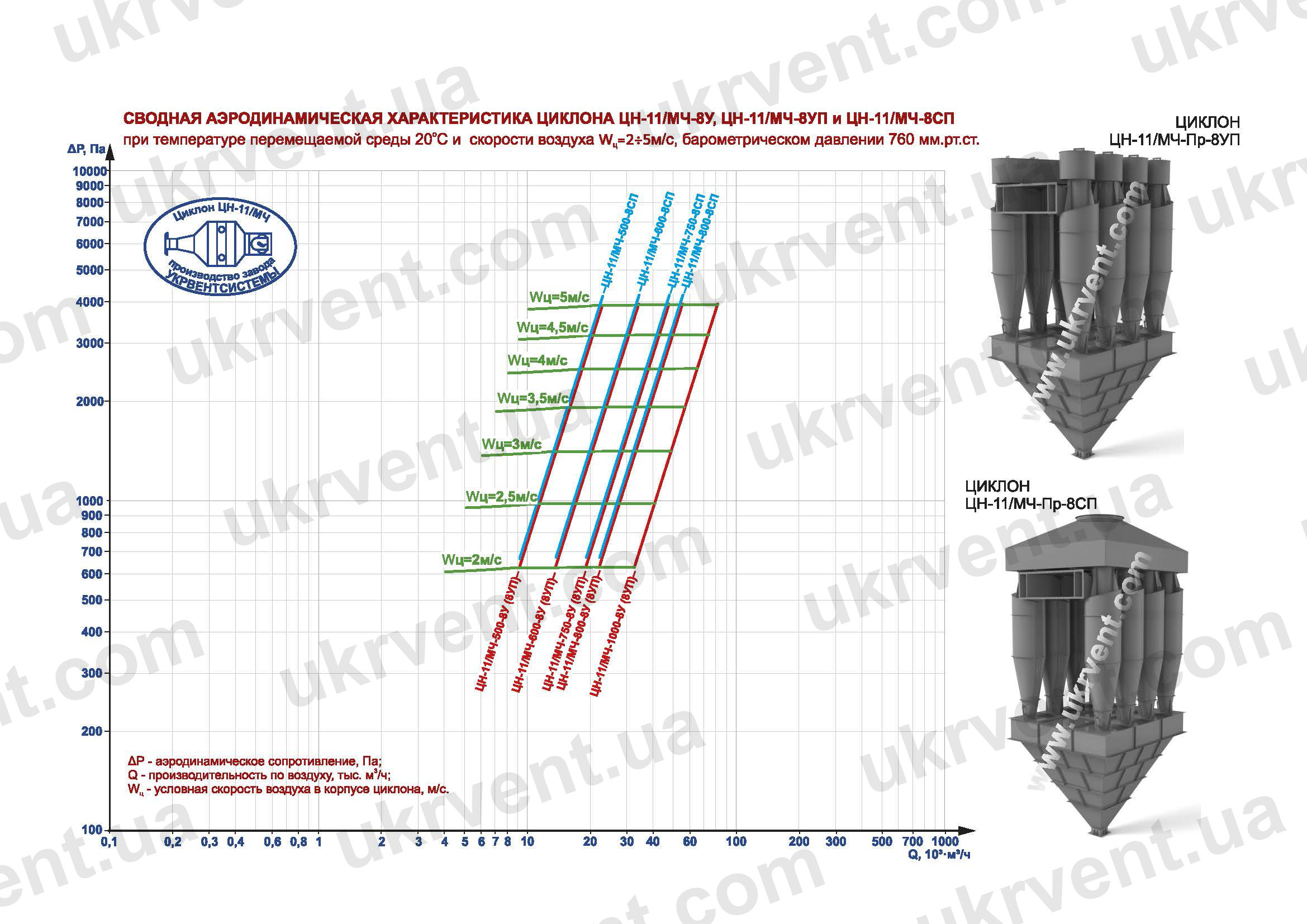

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ -8УП-НЖ ИЗ 8-и ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

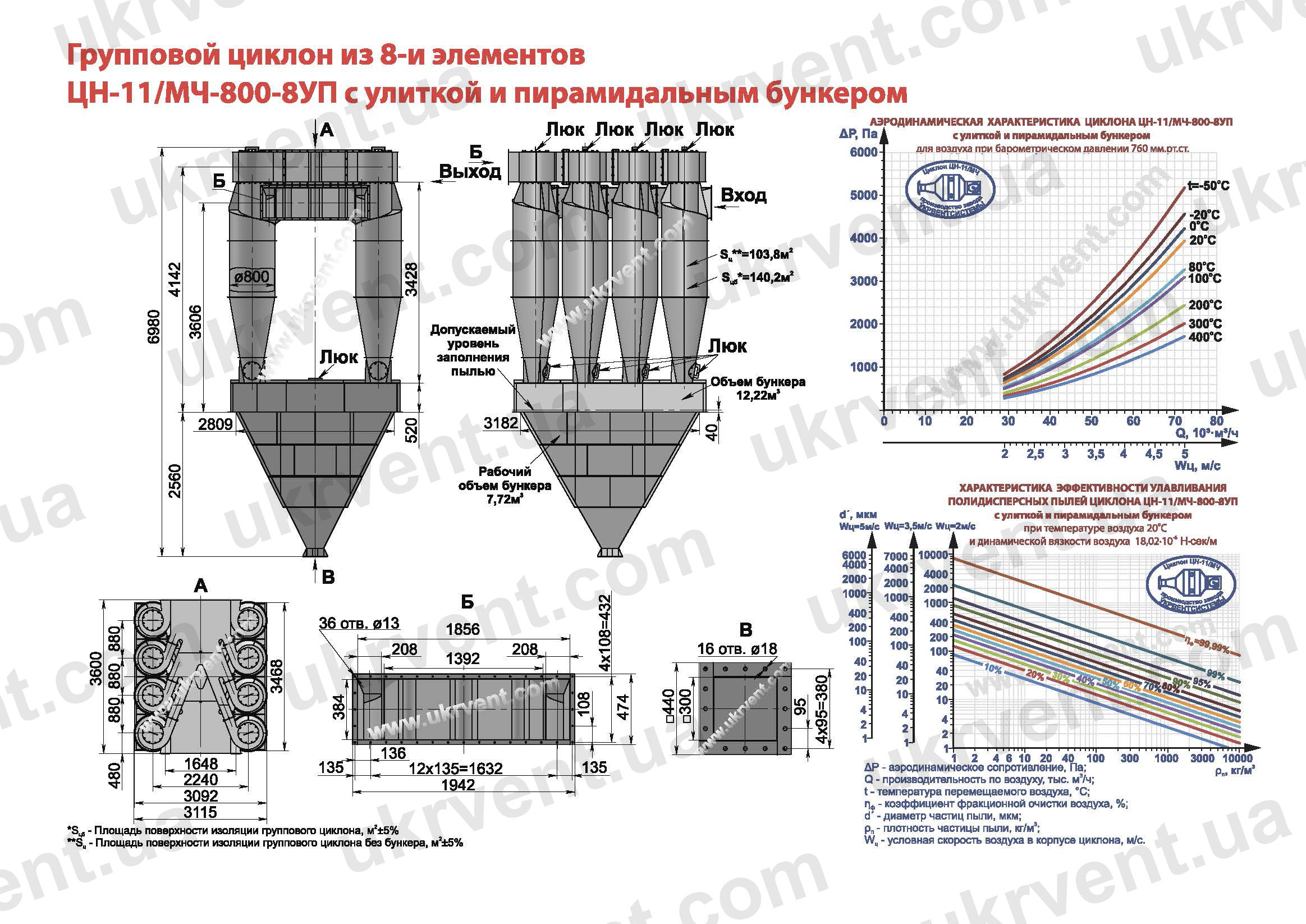

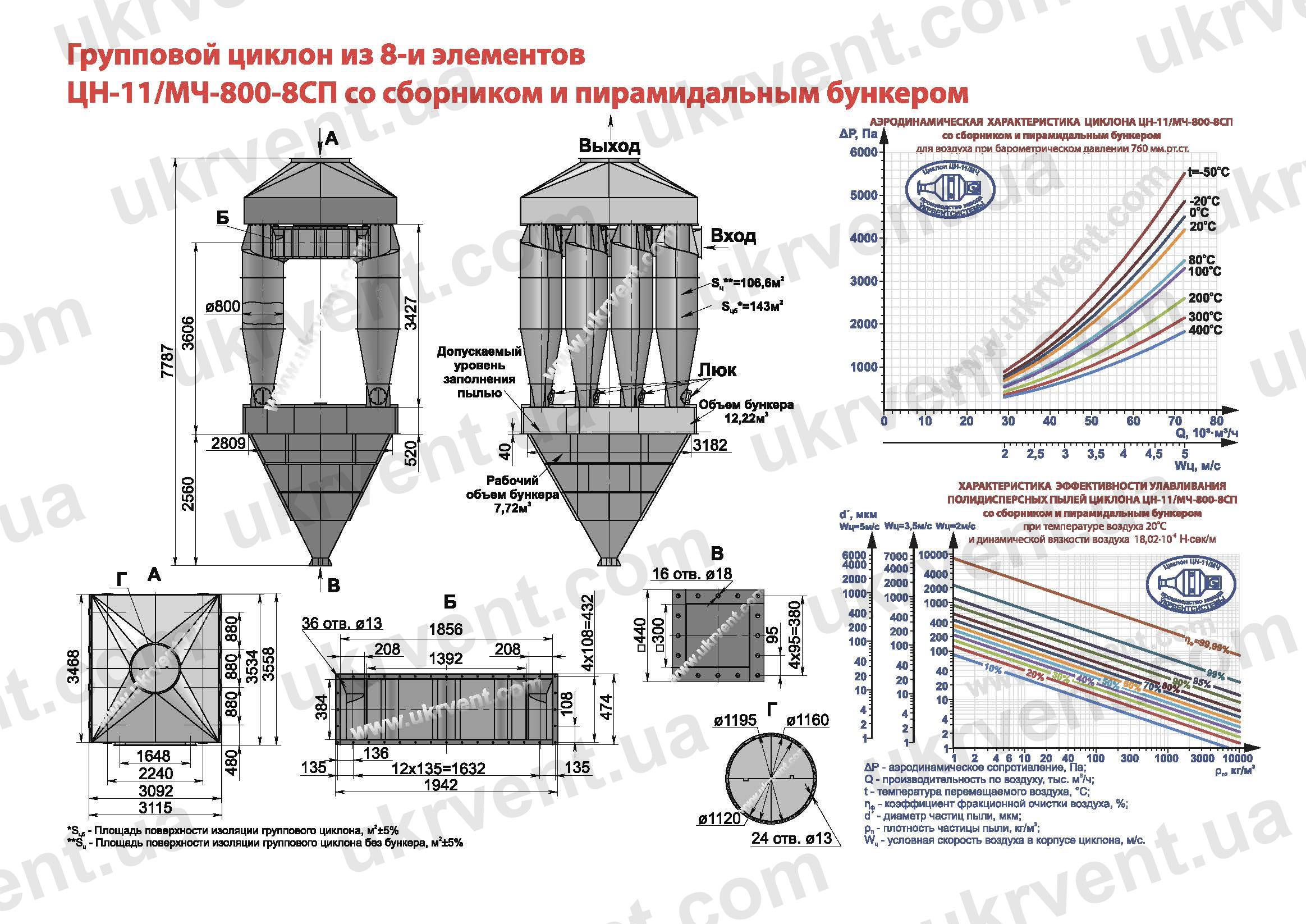

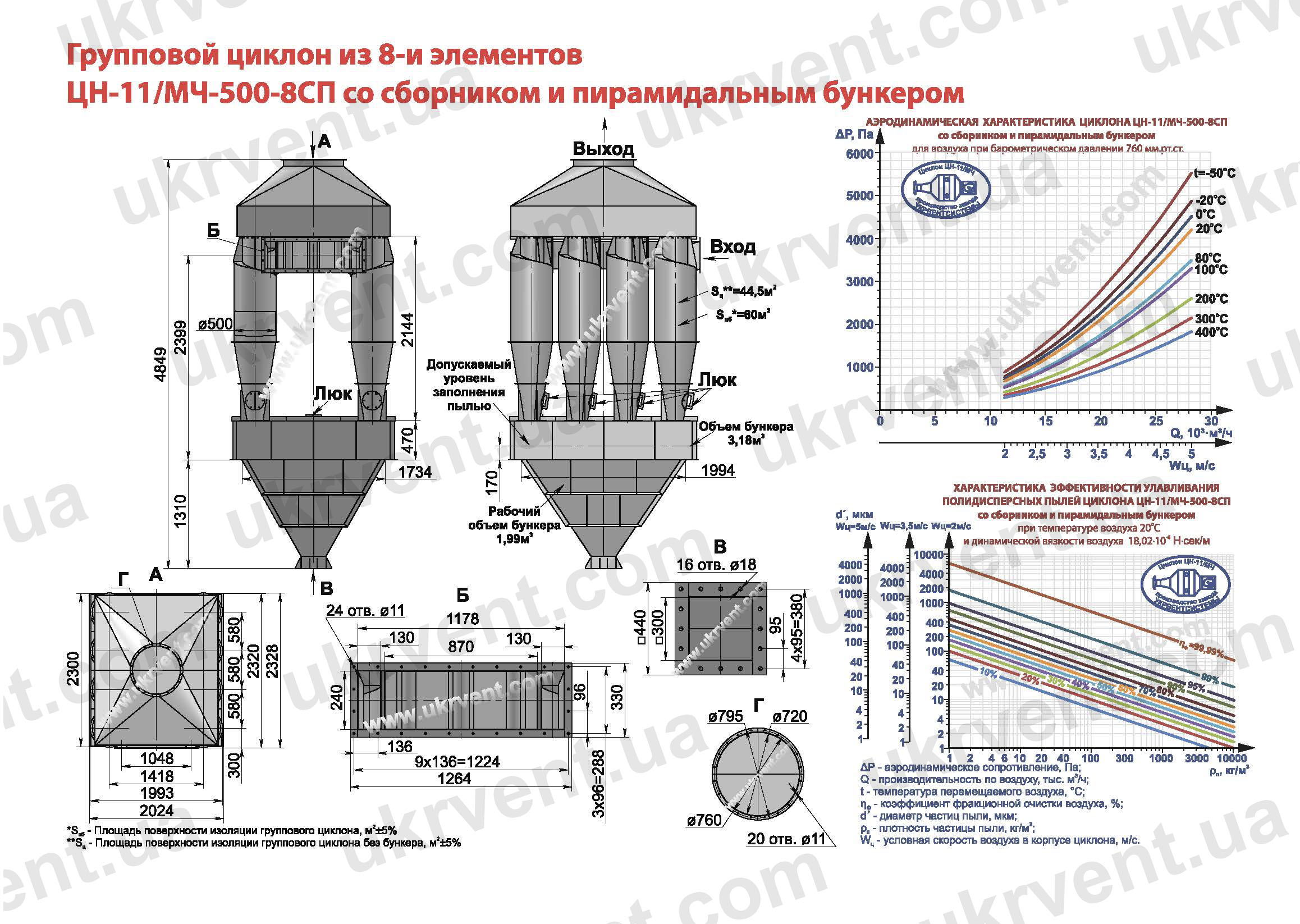

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-8СП-НЖ ИЗ 8-и ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-5м/с, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

Циклоны ЦН-11 из нержавеющей стали: Назначение

Циклоны ЦН-11 из нержавеющей стали: Назначение

Вентиляторный завод “Укрвентсистемы” изготавливает циклоны ЦН-11НЖ из нержавеющей стали Пылеулавитель-циклон ЦН-11НЖ предназначен для сухой очистки запыленного газа от невзрывоопасной, неслипающейся пыли, образующейся при технологических процессах сушки, обжига, агломерации или при сжигании топлива, для очистки аспирационного воздуха в черной и цветной металлургии, в химическ%Eй, машиностроительной и деревообрабатывающей промышленности, в производстве строительных материалов, и других отраслях. Пылеулавители-циклоны ЦН-11НЖ являются наиболее используемыми в настоящее время циклонами, благодаря простоте своей конструкции, долговечности, надежности в эксплуатации. При небольших капитальных затратах и эксплуатационных расходах , циклоны ЦН-11НЖ обеспечивают эффективность очистки газов 80-95%, в зависимости от характеристик улавливаемой пыли, типа и режима работы. Циклон ЦН-11НЖ выполнен из нержавеющей стали, этим и обьясняется обозначение НЖ.

Tехнические характеристики циклонов ЦН-11 из нержавеющей стали одиночного исполнения

Таблица 1.Технические характеристики циклонов ЦН-11 Производительность

Типоразмер циклона	Производительность,м3/ч		Площадь поперечного сечения цилиндрической части циклонов, м2	Рабочий объем бункера, м3	Масса, без бункера, кг	Масса с бунке- ром,кг
	При потере давления 0,7 КПа	При потере давления 1,2 КПа

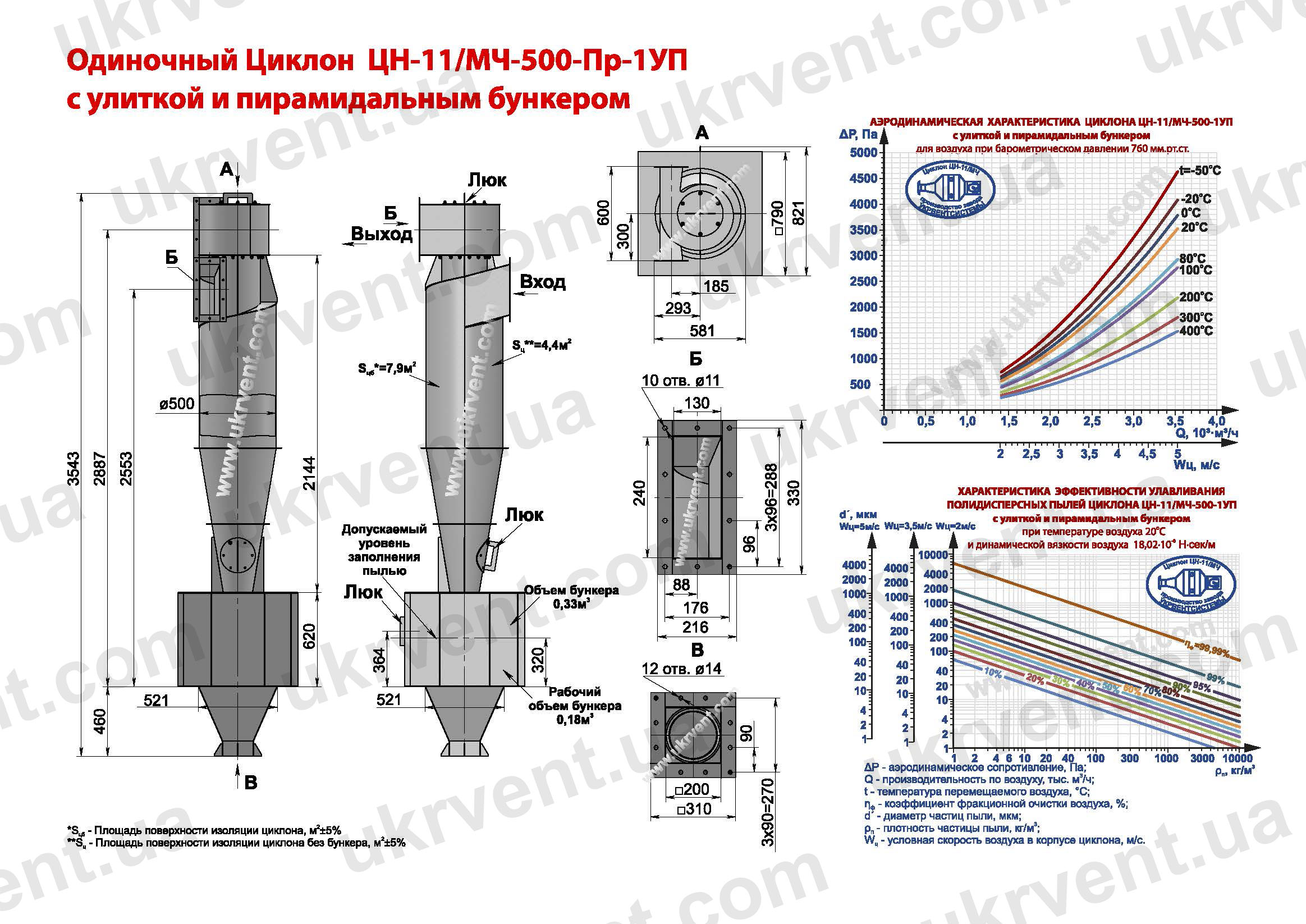

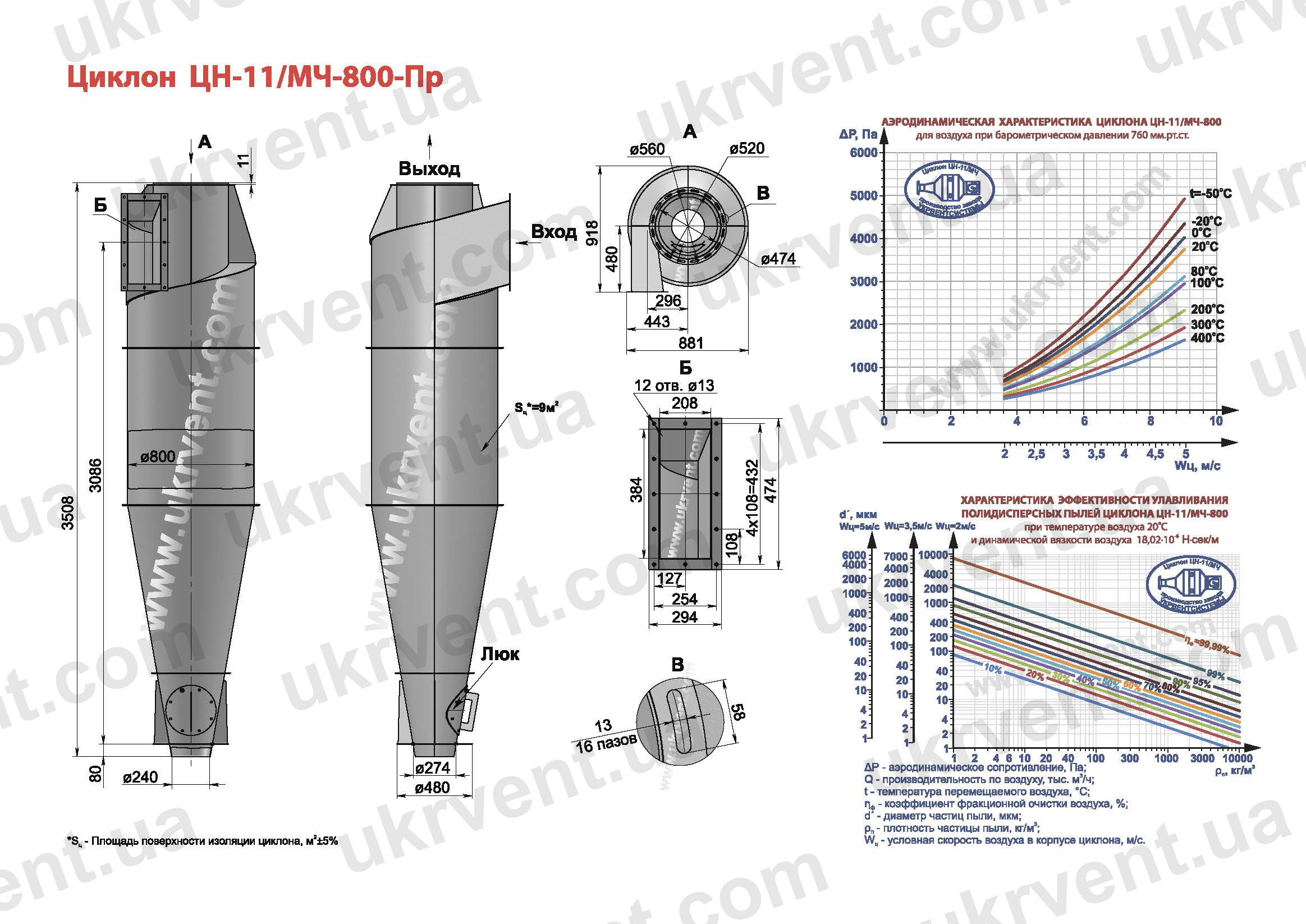

1 ЦН-11-400	900	1200	0,125	0,17	66	260
1 ЦН-11-500	1500	1900	0,196	0,21	88	370
1 ЦН-11-630	2400	3200	0,311	0,33	247	650
1 ЦН-11-800	3900	5100	0,503	0,56	391	800

Tехнические характеристики циклонов ЦН-11 из нержавеющей стали группового исполнения

Таблица 2.Технические характеристики циклонов ЦН-11 группового исполнения Производительность

Типоразмер циклона	Производительность,м3/ч		Площадь поперечного сечения цилиндрической части циклонов, м2	Рабочий объем бункера, м3	Масса, без бункера, кг	Масса с бункером,кг
	При потере давления 0,7 КПа	При потере давления 1,2 КПа
2 ЦН-11-400	1100	2300	0,25	0,31	132	290
2 ЦН-11-500	2700	3500	0,392	0,5	176	440
2 ЦН-11-630	4500	5300	0,611	0,6	494	660
2 ЦН-11-800	7600	9000	1,06	1,15	782	1440
4 ЦН-11-400	3600	4700	0,5	0,54	264	820
4 ЦН-11-500	5500	7100	0,784	0,77	352	1190
4 ЦН-11-630	9000	11700	1,222	1,11	988	2100
4 ЦН-11-800	14000	19000	2,12	2,27	1564	2800

Принцип работы циклонов ЦН-11

Улавливание пыли в циклоне ЦН 11НЖ происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона ЦН-11 с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона ЦН 11 и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли. В центральной части циклона ЦН-11НЖ происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции.Пыль опускается вниз корпуса и далее попадает в бункер-накопитель для накопления пыли.

Конструкция циклона ЦН-11 НЖ

Конструкция циклона ЦН-11 НЖ пылеуловителя выбрана лучшей и принята в качестве эталона, при эксперементальных исследваниях, проводившихся для решения актуальной научной и производственной задачи по обеспечению высокоэффективного улавливания пыли. Такая которая создается при производствах и технологических процессах указанных выше. Циклоны ЦН-11НЖ, в зависимости от требований потребителя предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочитании с другими газоочистными агрегатами. Установку циклона ЦН-11НЖ не рекомендуется применять для улавливания волокнистой и сильно слипающейся пыли, для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров. Вентиляторный завод “Укрвентсистемы” изготавливает пылеулавители циклоны ЦН 11НЖ правого и левого исполнения, для удобного потребителю, расположения циклонов ЦН-11НЖ на месте монтажа. Необходимое направление вращения воздушного потока в циклоне ЦН-11НЖ, «правое» или «левое», желательно указать при заказе. Для повышения эффективности очистки воздуха, на базе циклона ЦН-11НЖ используется батарейный циклон, состоящий из большого количества циклонных элементов небольшого диаметра, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейного циклона ЦН 11НЖ разделен на несколько секций, которые частично могут отключаться при изменении нагрузки на агрегат. Целесообразность применения батарейных циклонов объясняется тем, что эффективность пылеулавливающего агрегата малого диаметра выше, чем большого. Кроме того, габариты батарейного циклона, в часности по высоте, меньше чем группы циклонов, при той же производительности. Циклоны ЦН-11НЖ устанавливают одиночно или компонуют в группы из двух, четырех, шести и восьми циклонов одинакового диаметра, в зависимости от требуемой производительности и условий применения. Батарейные циклоны могут быть с камерой очищенного воздуха в виде “улитки” или в виде сборника. Одиночные циклоны ЦН-11НЖ могут быть с камерой очищенного воздуха только в виде “улитки”. Типоразмер циклона ЦН-11 определяют исходя из производительности вентиляционного оборудования и допустимой потери давления в циклоне. Обозначение установки циклона 2ЦН-11-800НЖ содержит сведения о типе и основных размерах циклона и расшифровывается следующим образом: – Ц – циклон (пылеулавливающий агрегат); – Н – конструкция циклона – по нормали института НИИОгаз; – 11 – угол наклона входного патрубка относительно горизонтальной оси, в градусах; выбор величины угла определяется свойствами улавливаемой пыли; – 800 – внутренний диаметр цилиндрической части циклона, в мм, определяющий расход очищаемого газа при его оптимальной скорости; – 2 – количество циклонов в группе; – У – конструкция камеры выхода очищенного газа в виде ” улитки” (см. Рис 1, справа); – П – форма выполнения бункера для накопления пыли в виде пирамиды. НЖ – материал циклона – нержавеющая сталь. Циклон ЦН-11 может устанавливаться как на всасывающем, так и на нагнетательном участке тракта системы газоочистки. Температура очищаемого газа должна быть не выше 400°С. Допускаемое избыточное давление очищаемого газа или разрежение в циклоне ЦН-11НЖ, создаваемое вентилятором, должно быть не более 5000 Па (500 мм вод. ст.). Эффективность очистки запыленного газа – степень улавливания пыли – 85…95% в зависимости от свойств и фракционного состава пыли. Тягодутьевая машина – вентилятор на стороне нагнетания или разрежения тракта аспирации – должна выбираться потребителем с учетом коэффициента аэродинамического сопротивления установки циклона и величины перепада давления при оптимальном расходе очищаемого газа. При работе циклона ЦН-11НЖ должно производиться непрерывное или периодическое удаление пыли из бункера. При этом верхний уровень пыли в бункере должен быть ниже плоскости крышки бункера на 400 мм. На линии выгрузки пыли из бункера должно быть установлено устройство, исключающее подсос воздуха при работе циклона ЦН-11НЖ под разрежением или утечку газа и пыли при работе циклона ЦН-11НЖ под давлением, создаваемым вентилятором. Для этого может быть установлен шлюзовый питатель или клапан-мигалка при работе системы аспирации под разрежением или другое устройство, например, шибер, при работе системы аспирации под давлением. В этом случае выгрузка пыли производится периодически с интервалом по опыту эксплуатации и при отключенной системе аспирации. Устройство выгрузки пыли в объем поставки не входит и должно заказываться потребителем отдельно. Обращайтесь за уточнением к менеджерам. Циклон ЦН-11НЖ устанавливается на постаменте с высотой, достаточной для выгрузки пыли в тележку или в автокару. Потребитель при необходимости может установить по краю площадки постамента перила высотой не менее 800 мм. Циклон ЦН-11НЖ может устанавливаться в закрытом помещении или на открытом воздухе. При очистке газов с высокой температурой силами потребителя должна быть выполнена теплоизоляция циклона ЦН-11НЖ и подводящих газоходов. Внешне, установка циклона ЦН-11НЖ ( пылеулавливающий агрегат циклон ЦН-11НЖ ) и подводящие трубопроводы, должны иметь опознавательную окраску с учетом требования производства потребителя. Циклоны ЦН-11НЖ, изготовленные Вентиляторный завод “Укрвентсистемы”, успешно работают на многих предприятиях Украины и некоторых странах ближнего зарубежья.
