ЭКСГАУСТЕР Э-4Б; Э-5Б, Э-6Б

Эксгаустер Э-4Б, Э-5Б, Э-6Б

Эксгаустеры типов Э – 4Б; Э – 5Б и Э – 6Б предназначены для отсоса газов с температурой до 450^оС и запыленностью не более 1 г/м³ из нагревательных печей прокатных столов и из печей обжига рудных концентратов.

Эксгаустеры типов Э-4Б, Э-5Б и Э-6Б представляют собой мощные газоотсасывающие агрегаты, предназначенные для удаления газов высокой температуры и запыленности из промышленных печей. Они широко используются в металлургии, энергетике и химической промышленности благодаря высокой надежности, эффективности и устойчивости к агрессивным средам.

ОБЛАСТИ ПРИМЕНЕНИЯ ЭКСГАУСТЕР Э-4Б; Э-5Б, Э-6Б

Эксгаустеры этих моделей активно используются на предприятиях с высокими требованиями к газоотведению:
Металлургические заводы — удаление дымовых газов из мартеновских и дуговых сталеплавильных печей;
Коксохимические предприятия — транспортировка газов из камер коксования;
Цементные заводы — отвод высокотемпературных выбросов из вращающихся печей;
Энергетика — газоотвод в котельных установках ТЭЦ и ГРЭС.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ЭКСГАУСТЕРОВ Э-4Б; Э-5Б, Э-6Б

Эксгаустеры Э-4Б, Э-5Б и Э-6Б относятся к центробежным вентиляторным установкам. Их основными компонентами являются:

Рабочее колесо с лопатками специальной формы;
Корпус (улитка), обеспечивающий направленный выход газового потока;
Электродвигатель, передающий вращение на вал рабочего колеса;
Подшипниковый узел с системой смазки;
Охлаждающая крыльчатка для термостабилизации узлов.

Принцип работы основан на всасывании горячих газов через входной патрубок и их дальнейшем выбросе через выходной канал за счёт центробежной силы, создаваемой вращением лопаток рабочего колеса.

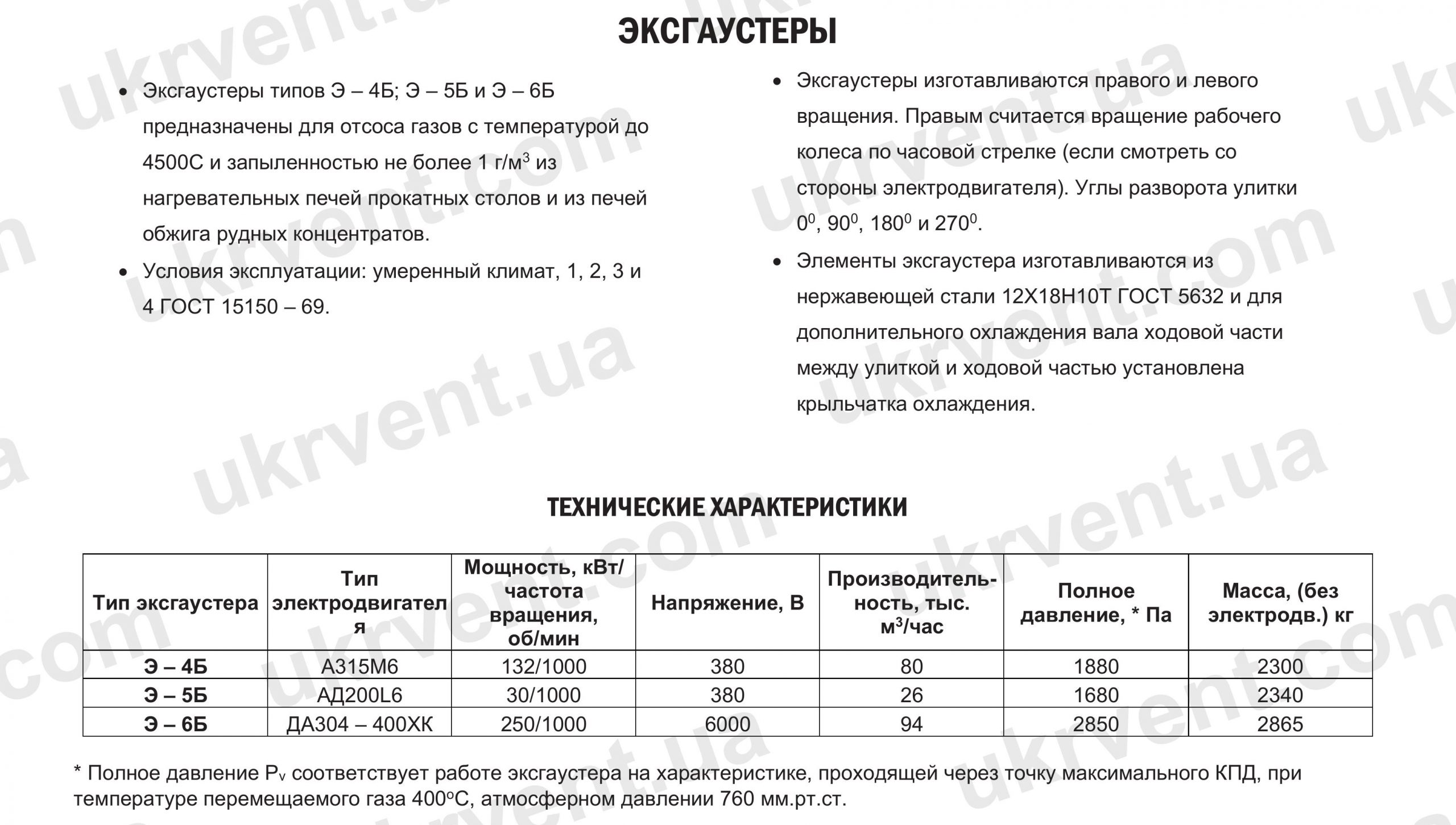

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСГАУСТЕРОВ Э-4Б; Э-5Б, Э-6Б

Условия эксплуатации- умеренный климат, 1, 2, 3 и 4 ГОСТ15150 – 69.
Эксгаустеры изготавливаются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке (если смотреть со стороны электродвигателя).
Углы разворота улитки 0°, 90°, 180° и 270°.
Элементы эксгаустера изготавливаются из нержавеющей стали 12Х18Н10Т ГОСТ 5632 и для дополнительного охлаждения вала ходовой части между улиткой и ходовой частью установлена крыльчатка охлаждения.

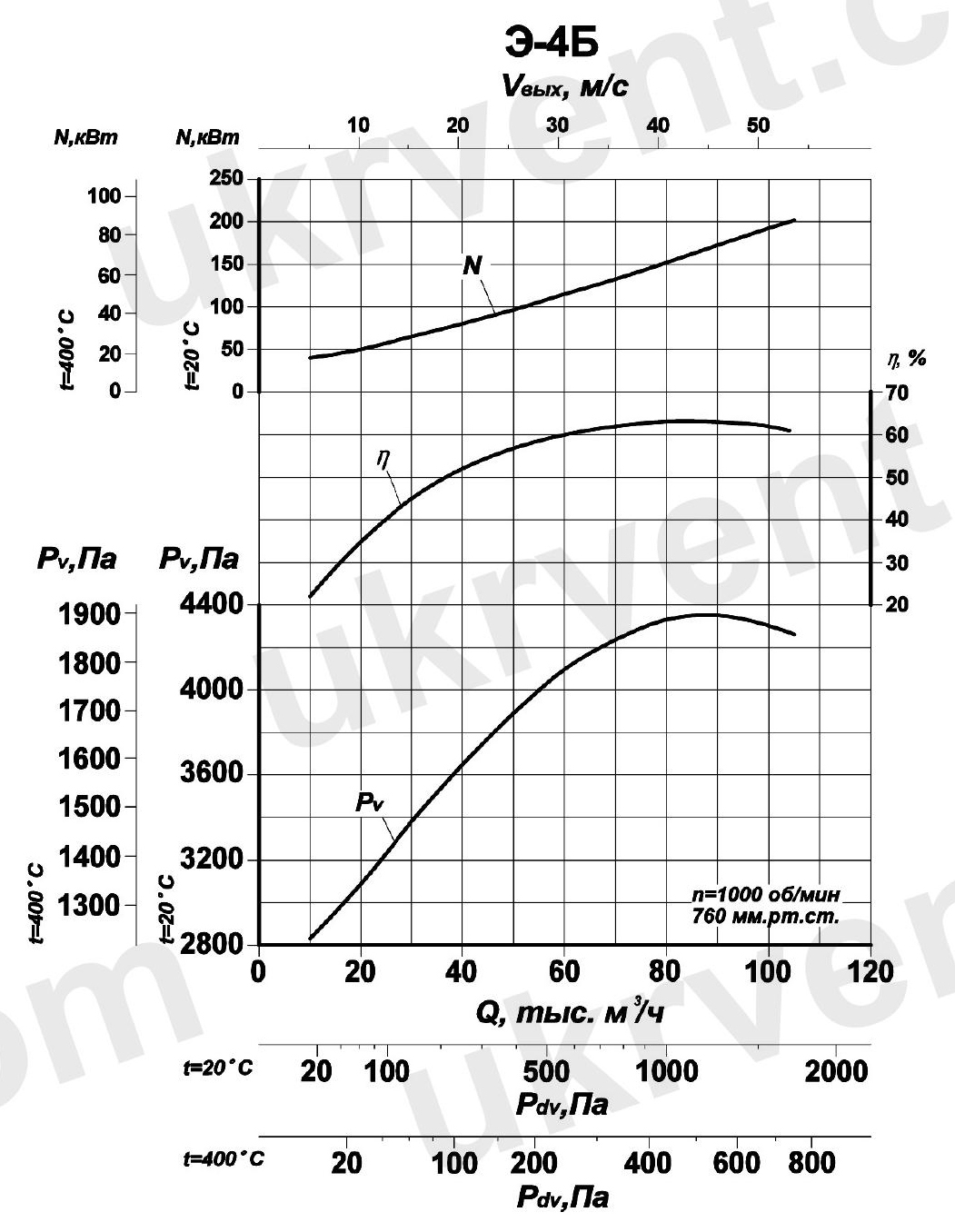

ХАРАКТЕРИСТИКИ ЭКСГАУСТЕРА Э-4Б

Тип эксгаустера	Э-4Б
Тип электродвигателя	А315М6
Мощность, кВт/ частота вращения,	132/1000
Напряжение,В	380
Производительность, тыс. м³/час	80
Полное давление, * Па	1880
Масса, (без электродв.) кг	2300

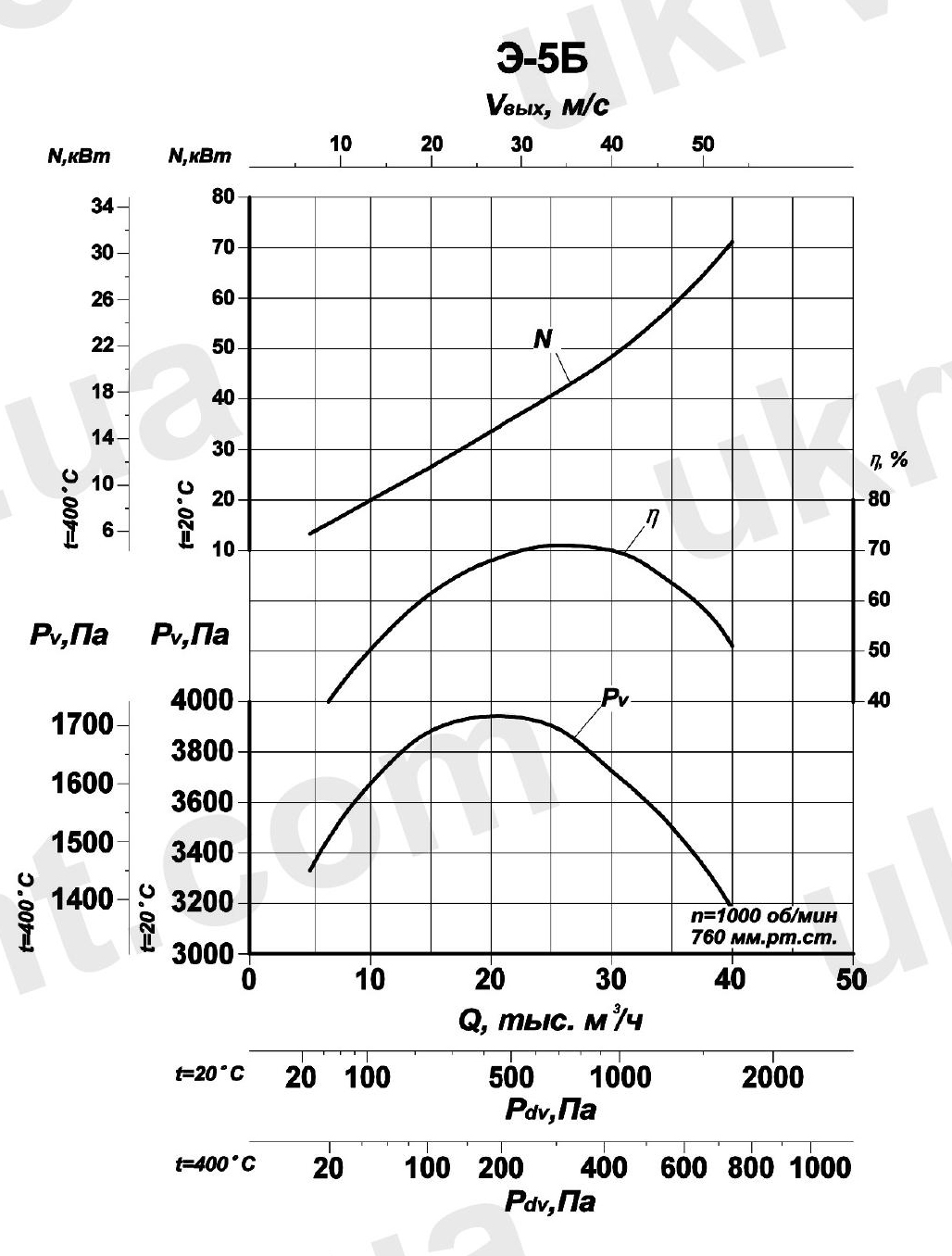

ХАРАКТЕРИСТИКИ ЭКСГАУСТЕРОВ Э-5Б

Тип эксгаустера	Э-5Б
Тип электродвигателя	АД200L6
Мощность, кВт/ частота вращения,	30/1000
Напряжение,В	380
Производительность, тыс. м³/час	26
Полное давление, * Па	1680
Масса, (без электродв.) кг	2340

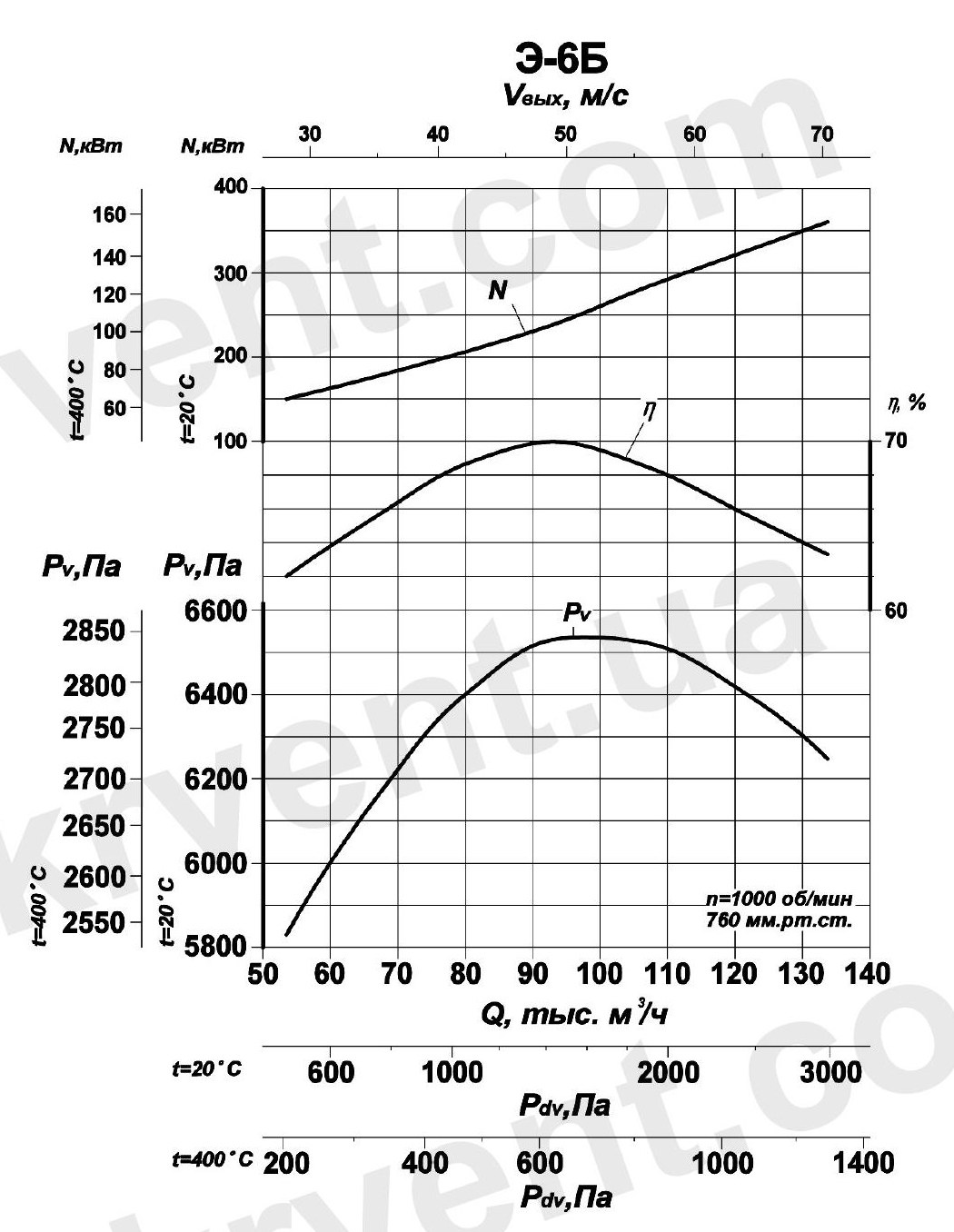

ХАРАКТЕРИСТИКИ ЭКСГАУСТЕРОВ Э-6Б

Тип эксгаустера	Э-6Б
Тип электродвигателя	ДА304 – 400ХК
Мощность, кВт/ частота вращения,	250/1000
Напряжение,В	6000
Производительность, тыс. м³/час	94
Полное давление, * Па	2850
Масса, (без электродв.) кг	2865

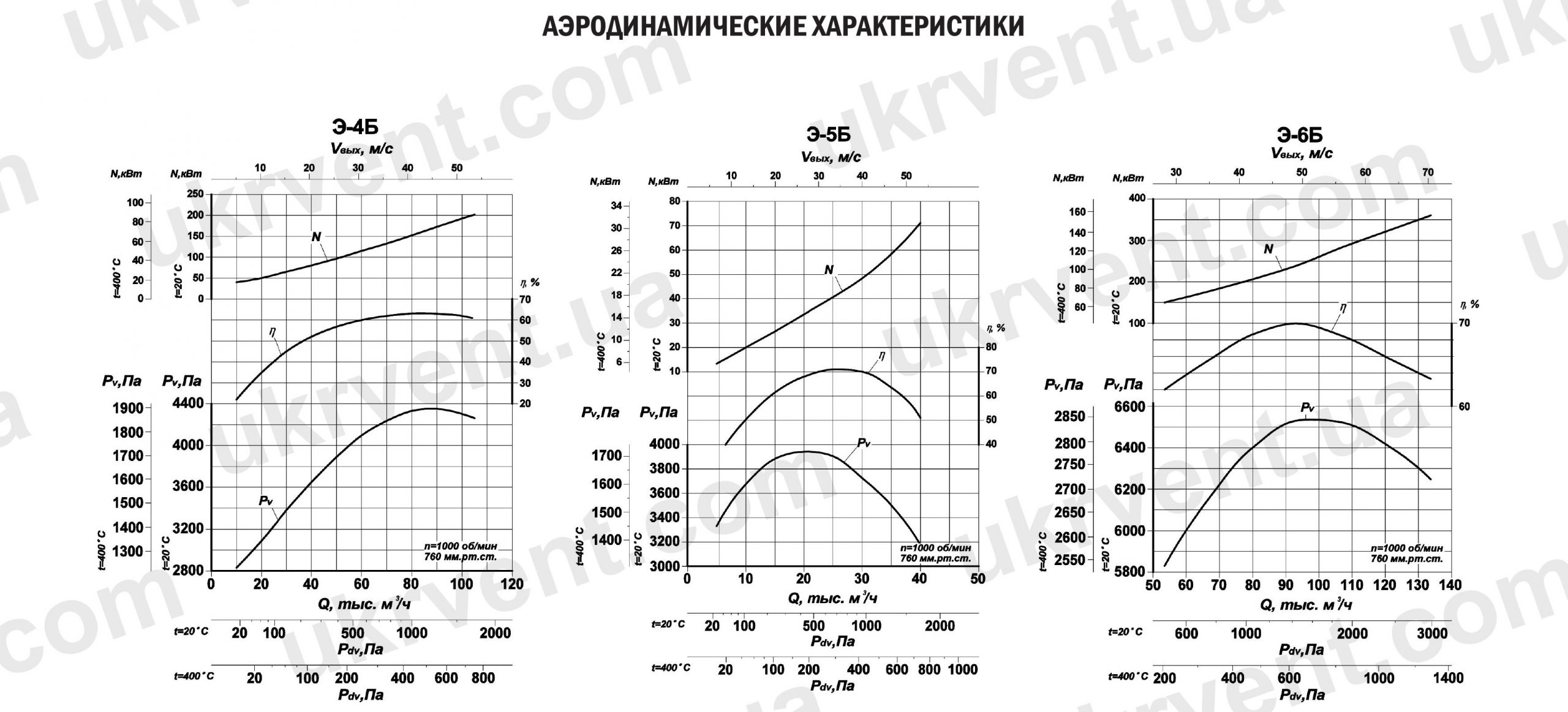

* Полное давление Pv соответствует работе эксгаустера на характеристике, проходящей через точку максимального КПД, при температуре перемещаемого газа 400°С, атмосферном давлении 760 мм.рт.ст.

ПРЕИМУЩЕСТВА ЭКСГАУСТЕРОВ

Высокая термостойкость — выдерживают температуры до 450°C.
Прочность конструкции — элементы выполнены из нержавеющей стали, устойчивой к коррозии.
Эффективность — высокая производительность при относительно низком энергопотреблении.
Гибкость в установке — углы поворота улитки могут составлять 0°, 90°, 180° и 270°.
Долговечность — усиленные подшипниковые узлы и система охлаждения увеличивают срок службы агрегатов.

Эксгаустеры Э-4Б, Э-5Б и Э-6Б представляют собой надежное решение для удаления горячих газов в промышленных условиях. Их эксплуатационные характеристики обеспечивают стабильную работу в самых сложных условиях, что делает их востребованными на предприятиях металлургии, энергетики и химической промышленности. Выбор конкретной модели зависит от требуемой производительности и условий эксплуатации.
