Инерционные пылеуловители ИРП-1; ИРП-1,5 аналог Пылеулавливающий агрегат ЗИЛ 900
- Инерционно-рукавные пылеуловители ИРП
- ИРП-1,0 пылеуловливающий агрегат
- ИРП-1,5 пылеуловливающий агрегат
ИРП пылеуловливающий агрегат производства «Укрвентсистемы» предназначен для промышленной очистки воздуха от загрязняющих частиц. Современные предприятия сталкиваются с необходимостью обеспечения нормативного уровня чистоты воздуха, снижения выбросов пыли и защиты оборудования. Агрегаты ИРП обеспечивают высокую степень очистки газов и пригодны для интеграции в существующие системы вентиляции.
ОСНОВНОЕ НАЗНАЧЕНИЕ ИРП ПЫЛЕУЛАВЛИВАЮЩЕГО АГРЕГАТА ДЛЯ О ЧИСТКИ ГАЗОВ
Основное назначение ИРП — удаление пыли и взвешенных частиц из воздуха в производственных помещениях. Агрегат обеспечивает двухступенчатую очистку: грубую через циклон и тонкую через тканевый фильтр. Такая схема позволяет достигать эффективности очистки до 99% для средних и крупных частиц пыли. ИРП предназначен для работы с абразивной, металлической, древесной и другой сухой пылью, включая мелкую стружку и отходы металлообработки, обработки камня и стекла.
ПРИМЕНЕНИЕ ИНЕРЦИОННО-РУКАВНЫХ ПЫЛЕУЛОВИТЕЛЕЙ ИРП
ИРП используется в промышленных цехах и мастерских, на предприятиях с металлообрабатывающим, деревообрабатывающим оборудованием, а также при работе с камнем и стеклом. Они являются современными аналогами пылеуловителей ЗИЛ-900М и обеспечивают интеграцию в системы вытяжной вентиляции и аспирационные установки. Агрегаты подходят для оборудования, где требуется рециркуляция воздуха, снижая теплопотери и эксплуатационные расходы.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОМЫШЛЕННОГО ПЫЛЕУЛОВИТЕЛЯ ИРП
- Температура рабочей среды: от −20°C до +60°C.
- Относительная влажность воздуха: до 80% при +25°C.
- Режим работы: непрерывный или периодический.
- Подключение: к воздуховодам оборудования и укрытий станков.
- Обслуживание: регулярная очистка фильтров и поддона для пыли.
ПРИНЦИП РАБОТЫ ПЫЛЕУЛАВЛИВАЮЩЕГО АГРЕГАТА ИРП
Воздух с загрязнениями поступает через всасывающий патрубок, подключенный к воздуховоду. На первой стадии циклон отделяет крупные частицы пыли с помощью вихревого движения и центробежной силы, после чего осевшие частицы собираются в поддон. На второй стадии воздух проходит через тканевый фильтр из рукавов, который задерживает мелкие частицы. Очищенный воздух возвращается в помещение, что позволяет работать без притока свежего воздуха и экономить энергию на подогрев.
ПРЕИМУЩЕСТВА ПЫЛЕУЛОВИТЕЛЯ ИРП
- Высокая степень очистки до 99%.
- Эффективная двухступенчатая система: циклон + рукавной фильтр.
- Экономия тепловой энергии за счет рециркуляции воздуха.
- Универсальность для различных типов сухой пыли.
- Простое обслуживание: легкая замена фильтров и выгрузка пыли.
- Компактная конструкция и возможность интеграции в существующие системы вентиляции.
- Надежность и долговечность за счет применения качественных материалов производства «Укрвентсистемы».
ЦЕНА И КУПИТЬ ИРП
На стоимость ИРП влияют производительность, габариты, тип фильтров и спецификация подключения. При заказе у производителя «Укрвентсистемы» можно получить агрегаты с необходимыми техническими характеристиками, опционально с комплектом запасных рукавов и поддонов. Прямые поставки от производителя позволяют контролировать качество, обеспечивать гарантийное обслуживание и приобретать оборудование по оптимальной цене без посредников.
ИРП пылеуловливающий агрегат производства «Укрвентсистемы» является эффективным техническим решением для промышленных предприятий, требующих очистки воздуха от сухой пыли и частиц разного размера. Агрегат сочетает проверенную двухступенчатую схему очистки, надежность, экономичность и простоту эксплуатации. Использование ИРП позволяет обеспечить нормативные требования к качеству воздуха и снизить эксплуатационные затраты на отопление и вентиляцию производственных помещений.

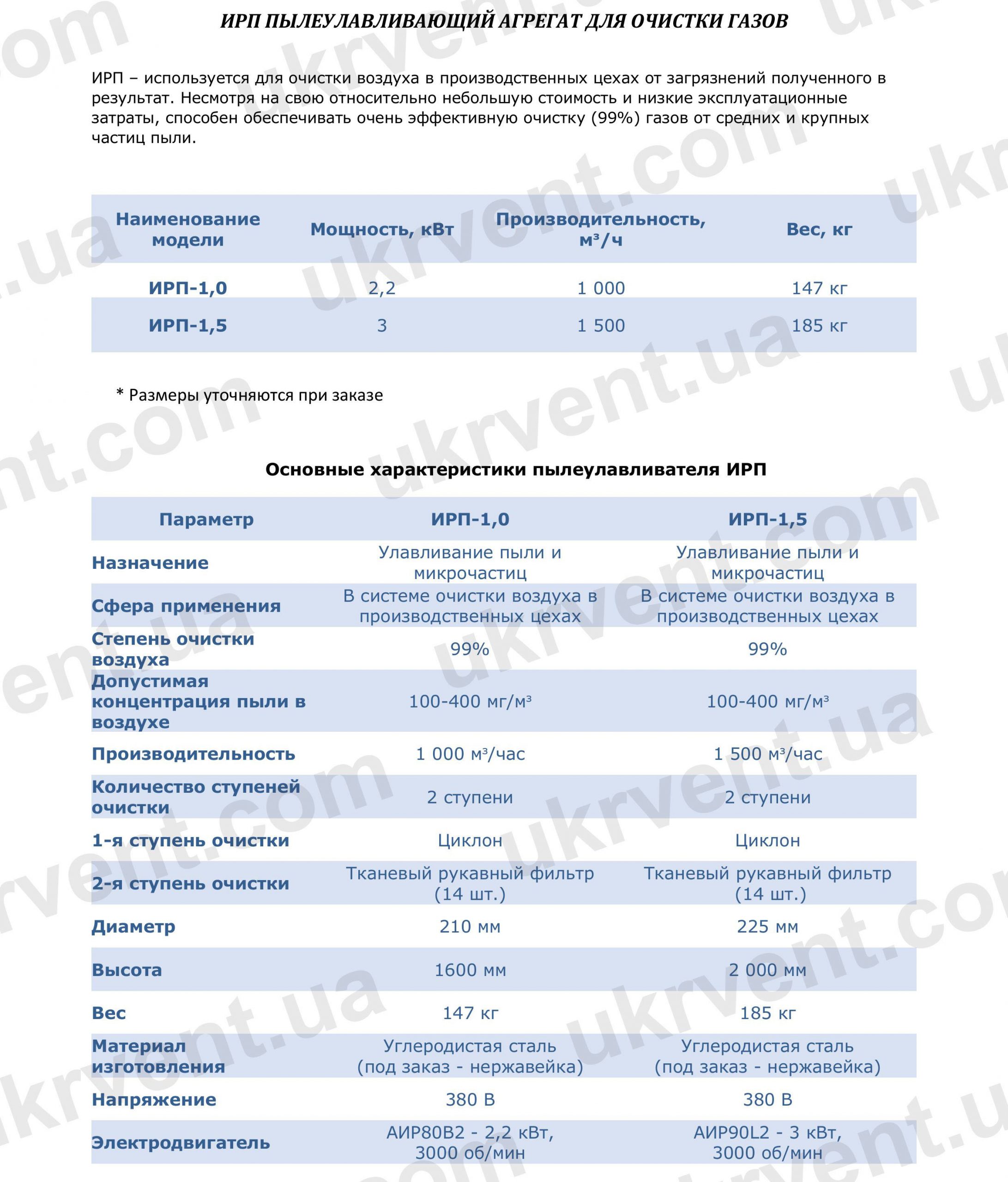

| Наименование модели | Мощность, кВт | Производительность, м3/ч | Вес, кг |
| ИРП-1,0 | 2,2 | 1000 | 147 кг |
| ИРП-1,5 | 3 | 1500 | 185 кг |
* Размеры уточняются при заказе
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПЫЛЕУЛАВЛИВАТЕЛЯ ИРП
| Параметр | Назначение | Сфера применения | Степень очистки воздуха | Допустимая концентрация пыли в воздухе | Производительность | Количество ступеней очистки | 1-я ступень очистки | 2-я ступень очистки | Диаметр | Высота | Вес | Материал изготовления | Напряжение | Электродвигатель |
| ИРП-1,0 | Улавливание пыли и микрочастиц | В системе очистки воздуха в производственных цехах | 99% | 100-400 мг/м3 | 1 000 м3/час | 2 ступени | Циклон | Тканевый рукавный фильтр (14 шт.) | 210 мм | 1600 мм | 147 кг | Углеродистая сталь (под заказ – нержавейка) | 380 В | АИР80В2 – 2,2 кВт, 3000 об/мин |
| ИРП-1,5 | Улавливание пыли и микрочастиц | В системе очистки воздуха в производственных цехах | 99% | 100-400 мг/м3 | 1500 м3/час | 2 ступени | Циклон | Тканевый рукавный фильтр (14 шт.) | 225 мм | 2000 мм | 185 кг | Углеродистая сталь (под заказ – нержавейка) | 380 В | AHP90L2 – 3 кВт, 3000 об/мин |
Инерционные пылеуловители ИРП-1; ИРП-1,5 аналог Пылеулавливающий агрегат ЗИЛ 900
Вентиляторный завод “Укрвентсистемы” изготавливает инерционно-рукавные пылеуловители ИРП-1, ИРП-1,5, аналоги пылеулавливающего агрегата ЗИЛ-900М .
Инерционно-рукавные пылеуловители ИРП-1, ИРП-1,5 являются современными аналогами вентиляционного пылеулавливающего агрегата ЗИЛ-900М, а также аналогом пылеулавливающих агрегатов ПА 212, ПА 218, ПА 218Б.
Инерционно-рукавные пылеулавливатели ИРП-1, ИРП-1,5, как и пылеулавливающие агрегаты ЗИЛ (ЗИЛ-900М), ПА 212, ПА 218, ПА 218Б устанавливают в системах вытяжной вентиляции и в промышленных установках очистки воздуха (газов).
В пылеулавливателях ИРП-1, ИРП-1,5, как и в агрегате ЗИЛ (ЗИЛ-900М), используется инерционный физический эффект для отделения пыли.
Инерционно-рукавные пылеулавливатели ИРП-1, ИРП-1,5, как и пылеулавливающие агрегаты ЗИЛ (ЗИЛ-900М), ПА 212, ПА 218, ПА 218Б, предназначены для улавливания сухой пыли, а именно абразивной, металлической и т.п. пыли; мелкой стружки, от укрытий абразивных кругов металлообрабатывающего оборудования: обдирочных, заточных, шлифовальных и отрезных станков.
Инерционно-рукавные пылеулавливатели ИРП-1, ИРП-1,5, как и пылеулавливающие агрегаты ЗИЛ (ЗИЛ-900М), ПА 212, ПА 218, ПА 218Б, могут использоваться при работе по камню и стеклу.
Полученные в результате испытаний эксплуатационные параметры работы пылегазоочистных агрегатов ИРП-1, ИРП-1,5, находятся в пределах нормативных требований.
При этом инерционно-рукавные пылеуловители ИРП-1, ИРП-1,5 обеспечивают степень очистки от сухой пыли, образующейся при работе металлообрабатывающего оборудования, на 99%.
В свою очередь агрегат ЗИЛ (ЗИЛ-900М) позволяет уменьшить выбросы вредных веществ в атмосферу (например Si02– диоксида кремния), и обеспечивает степень очистки от неорганической пыли с содержанием Si02(самого распространенного вида сырья для производства силикатных материалов, который используется для производства стекла), для большинства видов керамики и в производстве вяжущих материалов) на 80%.
Пылеулавливатели ИРП-1, ИРП-1,5 (Рис.1) осуществляют двухступенчатую очистку отсасываемого воздуха. Первая степень очистки – сухой циклон ( например ЦН-11); вторая ступень – четырнадцатирукавный матерчатый фильтр.
Пылеулавливатели ИРП-1, ИРП-1,5 работают по рециркуляционной схеме. Очищенный воздух поступает в обслуживаемое помещение, тем самым уменьшая затраты на подогрев воздуха (в холодное время года тёплый воздух остаётся в помещении).
Пылеуловители ИРП-1, ИРП-1,5 состоят из верхнего и нижнего корпусов, в которых расположен блок рукавов с механизмами встряхивания, отражатели и поддон с крышкой.
Нижний корпус агрегатов ИРП-1, ИРП-1,5 имеет входной патрубок для подсоединения к воздуховодам, через который удаляется запыленный воздух от мест пылеобразования. Сверху на корпусе установлен вентилятор.
В комплект обязательной поставки входят: агрегат ИРП, паспорт с техническим описанием и инструкцией по эксплуатации.
Выбор типа пылеулавливателя обусловлен степенью запыленности воздуха и требованиями к его очистке.
При подборе инерционно – рукавных пылеулавливателей ИРП-1, ИРП-1,5, заказчик может самостоятельно воспользоваться данными таблицы 1.
Технические характеристики агрегатов ИРП-1,0 ИРП-1,5
Таблица 1.Технические характеристики агрегатов ИРП-1,0 ИРП-1,5
| Наименование показателей | Тип агрегата | |
| ИРП-1,0 | ИРП-1,5 | |
| Производительность по воздуху, мг/м3 | 1000 | 1500 |
| Допускаемая концентрация пыли в отсасываемом воздухе, мг/м3 | 100-400 | |
| Эффективность пылеулавливания до, % | 99 | |
| Тип электродвигателя | АИР 80B2 | АИР90L2 |
| Мощность, кВт | 2,2 | 3,0 |
| Частота вращения, об/мин | 3000 | |

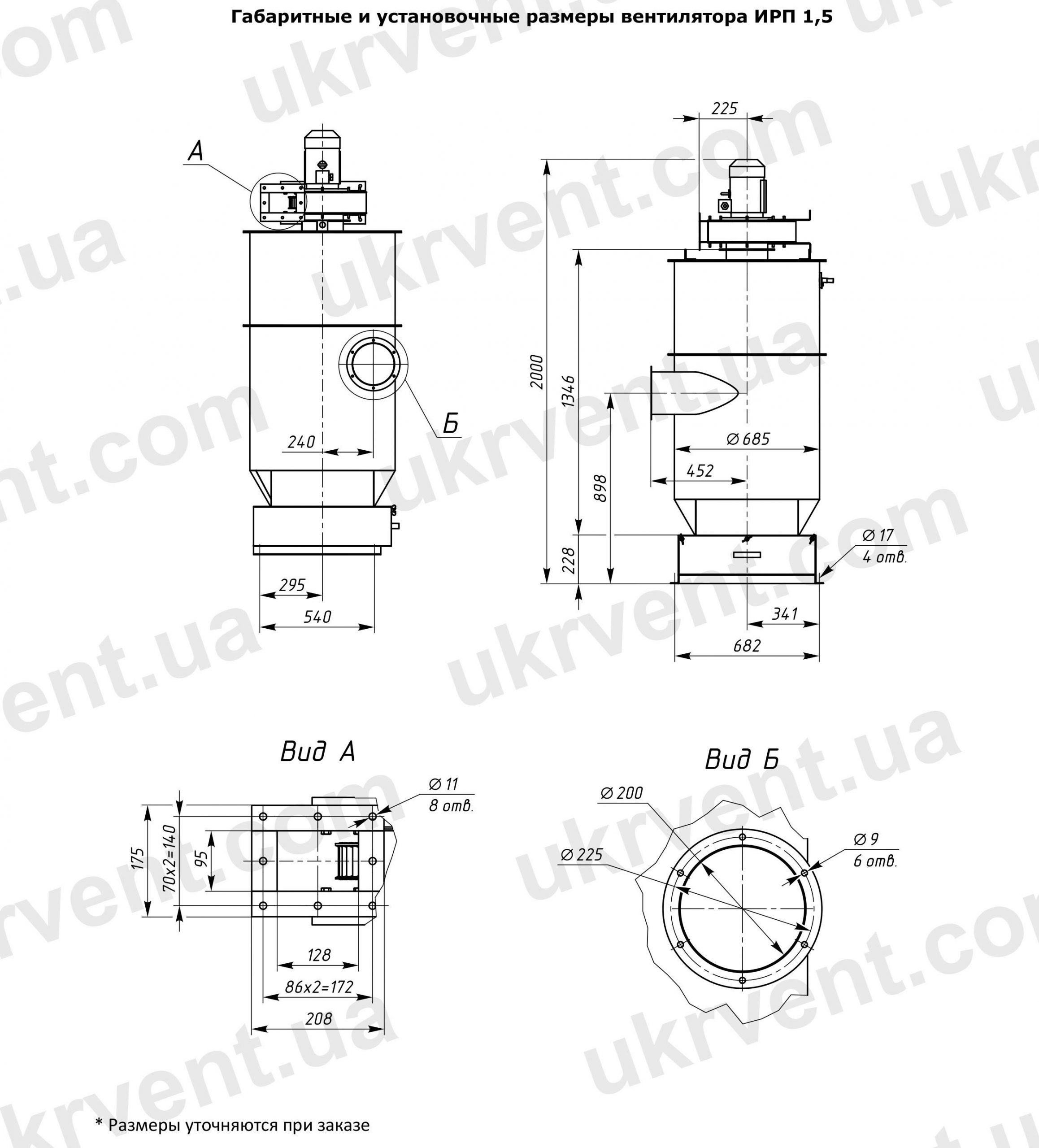

| Габаритные и присоединительные размеры, мм: | ||
| Н | 1600 | 1990 |
| Н1 | 795 | 895 |
| d | 210 | 226 |
| Масса, кг | 147 | 185 |
Пылеулавливающий агрегат ЗИЛ (ЗИЛ-900М), также как агрегаты ИРП-1, ИРП-1,5,осуществляет двухступенчатую очистку отсасываемого воздуха.
Первая ступень очистки – сухой циклон ( например ЦН-11); но вторая ступень, в отличие от пылеулавливателей ИРП-1, ИРП-1,5– семи – рукавный фильтр.
Также как агрегаты ИРП-1, ИРП-1,5, агрегат ЗИЛ (ЗИЛ-900М) работает по рециркуляционной схеме. Очищенный воздух поступает в обслуживаемое помещение, тем самым уменьшая затраты на подогрев воздуха (в холодное время года тёплый воздух остаётся в помещении).
Пылеулавливающий агрегат ЗИЛ (ЗИЛ-900М) состоит из следующих основных узлов: корпуса, в котором расположены циклон и двенадцати рукавный фильтр; вентилятора с электродвигателем; бункера с совком для удаления пыли. Рукавный фильтр агрегата периодически очищается от пыли при помощи ручного встряхивающего механизма.
В комплект обязательной поставки входят: агрегат ЗИЛ-900М, паспорт с техническим описанием и инструкцией по эксплуатации.
При подборе агрегатов ЗИЛ (ЗИЛ 900М) заказчик может самостоятельно воспользоваться данными, приведенными ниже, и/или обратится к менеджеру-конструктору за консультацией.
Технические характеристики ЗИЛ-900М:
- Эффективность очистки 99%;
- Производительность по чистому воздуху 720 м 3/час;
- Допускаемая запыленность очищаемого воздух 350 мг/м3;
- Питающее напряжение 380 В;
- Мощность эл. двигателя 1,5кВт;
- Габаритные размеры пылеулавливающего агрегата ЗИЛ-900:
- Длина 690 мм;
- Ширина 690 мм;
- Высота 1540 мм;
- Масса ~ 160 кг.
