ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО – МАСЛООХЛАДИТЕЛИ ОДЦ: НАЗНАЧЕНИЕ, ПРИМЕНЕНИЕ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Каталог

Охлаждающее устройство – маслоохладители ОДЦ производства «Укрвентсистемы» предназначены для отвода тепла от трансформаторного масла в стационарных силовых трансформаторах, автотрансформаторах и электрических реакторах общего назначения. Маслоохладители ОДЦ применяются в системах охлаждения типа «ДЦ» и «НДЦ» и являются функционально важным элементом обеспечения теплового режима электроэнергетического оборудования. Конструкция и принцип работы ориентированы на принудительную циркуляцию масла и воздуха, что соответствует требованиям традиционных трансформаторных систем охлаждения.

ОСНОВНОЕ НАЗНАЧЕНИЕ МАСЛООХЛАДИТЕЛЕЙ ОДЦ

Основное назначение маслоохладителей ОДЦ заключается в охлаждении трансформаторного масла путем его циркуляции через теплообменный элемент с одновременным дутьевым охлаждением. ОДЦ представляет собой охлаждающее устройство с дутьевой системой, в котором тепло от масла отводится за счет принудительного движения масла и воздуха. Маслоохладители подключаются к баку трансформатора посредством всасывающих и нагнетательных маслопроводов, обеспечивая замкнутый контур циркуляции. Установка осуществляется непосредственно вблизи трансформатора, при этом допускается различная ориентация радиаторной части — как к стенке бака, так и в свободное пространство.

ПРИМЕНЕНИЕ ОДЦ

Маслоохладители ОДЦ применяются в навесных, выносных системах охлаждения, а также в блочных и групповых охлаждающих трансформаторных устройствах. Область применения охватывает стационарные силовые масляные трансформаторы, автотрансформаторы и электрические реакторы общего назначения. Использование маслоохладителей ОДЦ предусмотрено в системах охлаждения «ДЦ» и «НДЦ», где требуется принудительная циркуляция масла с дополнительным дутьевым обдувом. Установка маслоохладителей, как правило, осуществляется парами или в составе нескольких единиц, что соответствует принятой практике эксплуатации трансформаторного оборудования.

ПРЕИМУЩЕСТВА МАСЛООХЛАДИТЕЛЕЙ ОДЦ

Конструктивная схема маслоохладителей ОДЦ обеспечивает эффективный отвод тепла за счет сочетания масляной циркуляции и воздушного обдува. В состав охлаждающего устройства входят маслоохладитель (калорифер), два вентилятора, электромаслонасос и адсорбционный фильтр. Такая компоновка позволяет поддерживать стабильный температурный режим масла. Маслоохладители ОДЦ характеризуются надежностью работы в составе трансформаторных систем, универсальностью применения для различного электрооборудования и удобством технического обслуживания. Простота доступа к основным узлам снижает трудоемкость регламентных работ и соответствует традиционным требованиям эксплуатации энергетических установок.

ЦЕНА И КУПИТЬ ОДЦ

Цена маслоохладителей ОДЦ зависит от комплектации охлаждающего устройства, количества устанавливаемых охладителей в системе, а также от конструктивного исполнения и условий установки. На стоимость также влияет состав оборудования, включающего вентиляторы, электромаслонасос и фильтрацию масла. У производителя «Укрвентсистемы» можно купить маслоохладители ОДЦ для применения в системах охлаждения «ДЦ» и «НДЦ» в составе навесных, выносных или блочных решений. Приобретение у производителя обеспечивает соответствие оборудования заявленному назначению и требованиям эксплуатации трансформаторных установок.

Охлаждающее устройство – маслоохладители ОДЦ являются неотъемлемой частью систем охлаждения стационарных силовых трансформаторов, автотрансформаторов и электрических реакторов. Принцип дутьевого охлаждения с принудительной циркуляцией масла обеспечивает эффективный теплоотвод и стабильную работу оборудования. Маслоохладители ОДЦ производства «Укрвентсистемы» применяются в традиционных схемах охлаждения «ДЦ» и «НДЦ» и соответствуют устоявшейся практике эксплуатации электроэнергетических объектов.

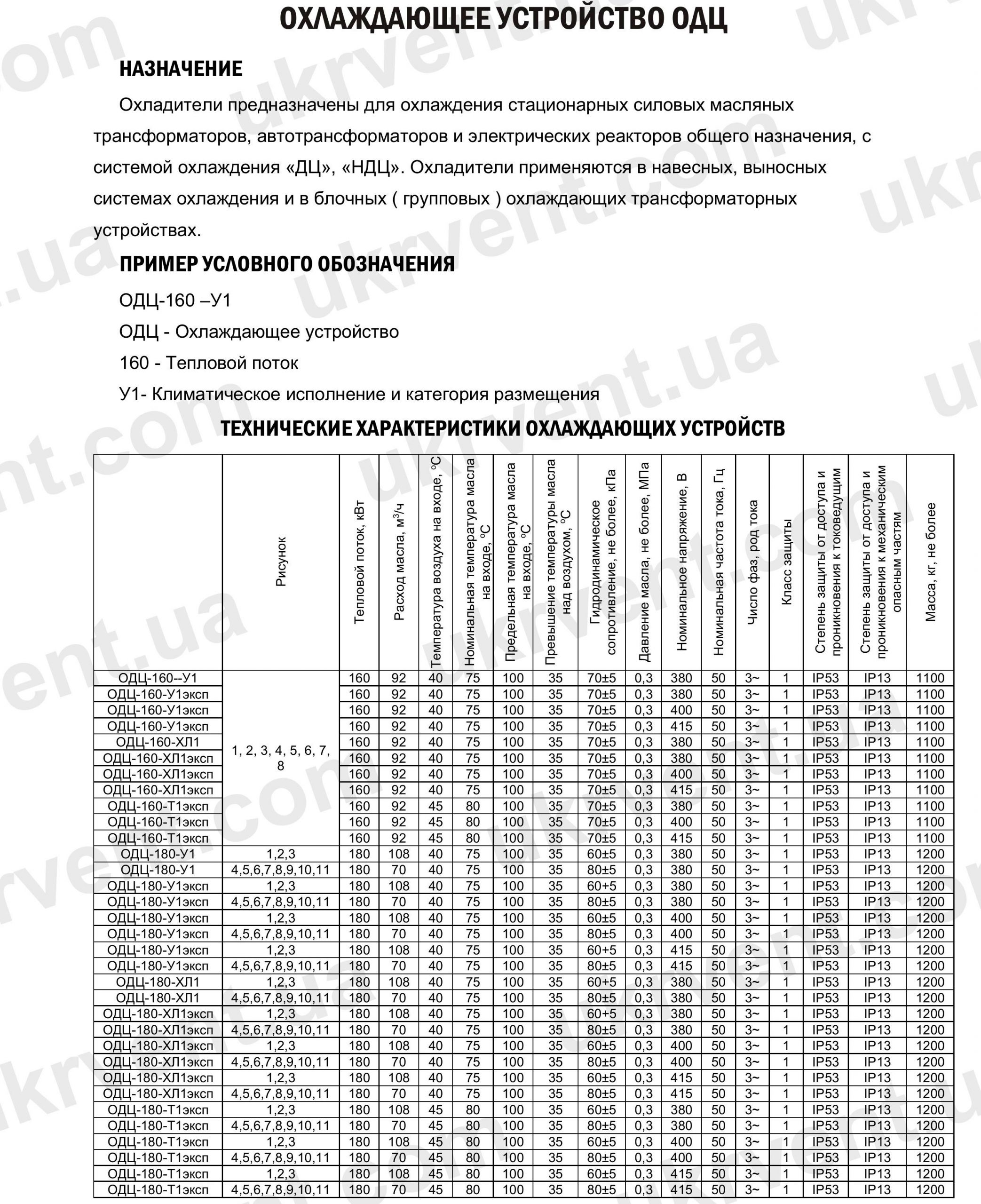

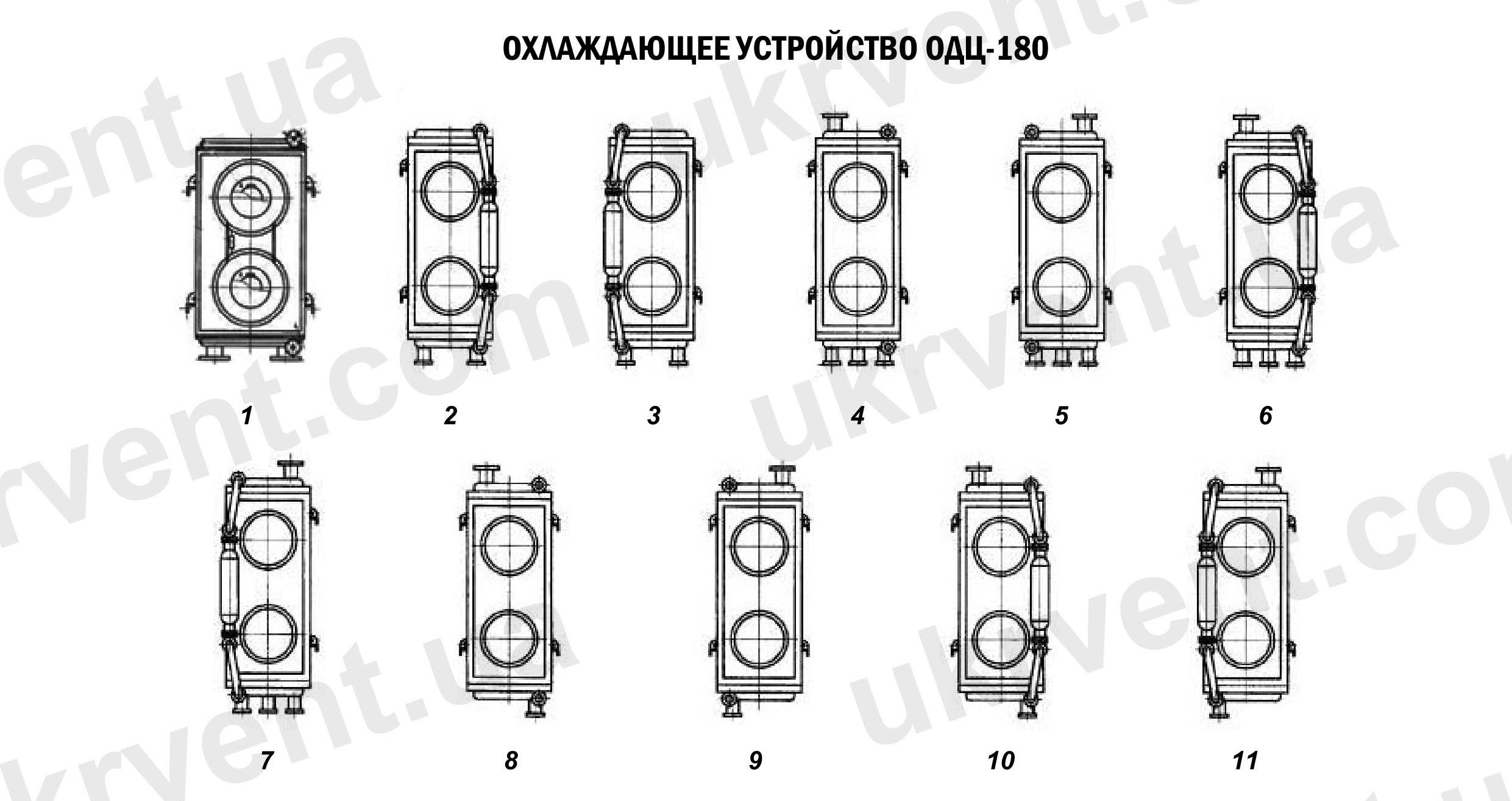

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОХЛАЖДАЮЩИХ УСТРОЙСТВ ОДЦ-160 и ОДЦ-180

	ОДЦ-160–У1	ОДЦ-160-У1эксп	ОДЦ-160-У1эксп	ОДЦ-160-У1эксп	ОДЦ-160-ХЛ1	ОДЦ-160-ХЛ1эксп	ОДЦ-160-ХЛ1эксп	ОДЦ-160-ХЛ1эксп	ОДЦ-160-Т1эксп	ОДЦ-160-Т1эксп	ОДЦ-160-Т1эксп	ОДЦ-180-У1	ОДЦ-180-У1	ОДЦ-180-У1эксп	ОДЦ-180-У1эксп	ОДЦ-180-У1эксп	ОДЦ-180-У1эксп	ОДЦ-180-У1эксп	ОДЦ-180-У1эксп	ОДЦ-180-ХЛ1	ОДЦ-180-ХЛ1	ОДЦ-180-ХЛ1эксп	ОДЦ-180-ХЛ1эксп	ОДЦ-180-ХЛ1эксп	ОДЦ-180-ХЛ1эксп	ОДЦ-180-ХЛ1эксп	ОДЦ-180-ХЛ1эксп	ОДЦ-180-Т1эксп	ОДЦ-180-Т1эксп	ОДЦ-180-Т1эксп	ОДЦ-180-Т1эксп	ОДЦ-180-Т1эксп	ОДЦ-180-Т1эксп
Тепловой поток, кВт	160	160	160	160	160	160	160	160	160	160	160	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180
Расход масла, м³/ч	92	92	92	92	92	92	92	92	92	92	92	108	70	108	70	108	70	108	70	108	70	108	70	108	70	108	70	108	70	108	70	108	70
Температура воздуха на входе, ^оС	40	40	40	40	40	40	40	40	45	45	45	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	45	45	45	45	45	45
Номинальная температура масла на входе, ^оС	75	75	75	75	75	75	75	75	80	80	80	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75	80	80	80	80	80	80
Предельная температура масла на входе, ^оС	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
Превышение температуры масла над воздухом, ^оС	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35	35
Гидродинамическое сопротивление, не более, кПа	70±5	70±5	70±5	70±5	70±5	70±5	70±5	70±5	70±5	70±5	70±5	60±5	80±5	60+5	80±5	60±5	80±5	60+5	80±5	60+5	80±5	60+5	80±5	60±5	80±5	60±5	80±5	60±5	80±5	60±5	80±5	60±5	80±5
Давление масла, не более, МПа	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3
Номинальное напряжение, В	380	380	400	415	380	380	400	415	380	400	415	380	380	380	380	400	400	415	415	380	380	380	380	400	400	415	415	380	380	400	400	415	415
Номинальная частота тока, Гц	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
Число фаз, род тока	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~
Класс защиты	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Степень защиты от доступа и проникновения к токоведущим опасным частям	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53	IР53
Степень защиты от доступа и проникновения к механическим опасным частям	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13	IР13
Масса, кг, не более	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200
