ЦИКЛОН ЦН-15У-750 УКОРОЧЕННЫЙ: ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

Циклон ЦН-15У-750 укороченный — промышленное оборудование, предназначенное для эффективного удаления пыли и твердых частиц из газовых потоков. Производство осуществляется компанией «Укрвентсистемы» с соблюдением строгих технических требований машиностроительного профиля. В данной статье рассмотрены основные характеристики, варианты изготовления, условия эксплуатации, монтаж и техническое обслуживание данного аппарата. Особое внимание уделено ключевым параметрам, обеспечивающим надежность и долговечность циклона, а также стоимости и условиям покупки.

ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ЦИКЛОНА ЦН-15У-750 УКОРОЧЕННОГО

Циклон ЦН-15У-750 укороченный представляет собой инерционный пылеуловитель с уменьшенной высотой по сравнению с классическим циклонным аппаратом ЦН-15. Укороченная конструкция влияет на коэффициент очистки, который несколько снижен, однако данное исполнение целесообразно использовать при ограничениях по габаритной высоте газоочистной установки.

Габаритные размеры и конструктивные параметры циклонов ЦН-15У-750 обеспечивают удобство монтажа и интеграции в промышленные системы пылеулавливания. Диаметр корпуса и длина варьируются в зависимости от толщины металла и конфигурации бункера.

Основные технические параметры:

• Максимальное давление: 500 кгс/м² (5 кПа)
• Температура очищаемого газа: до 400 °C (без конденсации паров)
• Скорость газа в цилиндрической части: 2–2,5 м/с при абразивной пыли, 2–6 м/с при неабразивной
• Материал корпуса: углеродистая сталь и нержавеющие стали различных марок (AISl304, AISl316L, AISl321, AISl430, AISl316Ti)
• Толщина металла: 2–8 мм, выбирается с учётом условий эксплуатации и износа

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦН-15У-750

Производитель «Укрвентсистемы» предлагает циклоны ЦН-15У-750 укороченные в различных исполнениях, отвечающих современным требованиям машиностроения:

Конфигурация по количеству: одиночное исполнение или групповые блоки по 2, 4, 6 или 8 единиц, что позволяет адаптировать систему к требуемой производительности.

Камера очищенного газа: циклоны изготавливаются с камерой типа улитка (обозначение «У») или сборник (обозначение «С»).

Вращение газового потока: аппараты могут иметь «правое» (по часовой стрелке) или «левое» (против часовой) направление вращения газа, что определяется требованиями компоновки газохода.

Тип бункера: поставляются с цилиндрическими (обозначение «Ц») или пирамидальными (обозначение «П») бункерами. Цилиндрические применяются в группах от 1 до 4 циклонов с максимальным объемом, пирамидальные — от 1 до 8 с минимальным объемом.

Материал изготовления: углеродистая и нержавеющая сталь с различной толщиной в диапазоне 2–8 мм. Для агрессивных абразивных сред используются марки нержавеющей стали AISl304, AISl316L, AISl321, AISl430 и AISl316Ti.

Выбор материала и толщины металла основан на следующих критериях:

• Обеспечение прочности конструкции при избыточном давлении или разряжении
• Длительный срок службы при абразивном износе и атмосферной коррозии
• Сохранение геометрической формы при очистке от налипшей пыли без повреждений поверхности

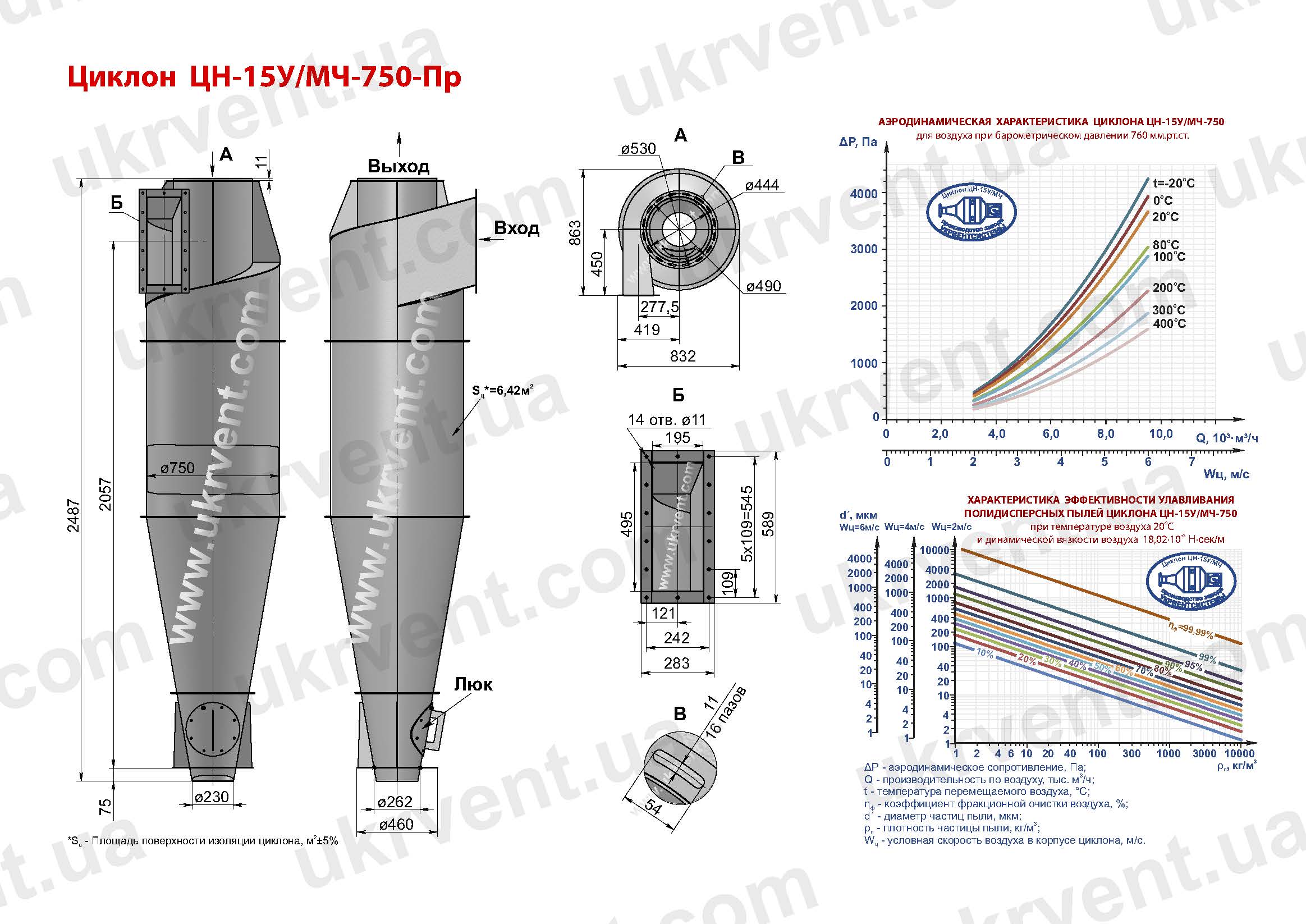

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-15У/МЧ-750 ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^оС И СКОРОСТИ ВОЗДУХА Wц=2-6м/с БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 мм.рт.ст.

ЦН-15У-750 ЦИКЛОН УКОРОЧЕННЫЙ: ЦЕНА И УСЛОВИЯ ПОКУПКИ

Цена на циклон ЦН-15У-750 укороченный зависит от выбранной конфигурации, материала изготовления и толщины металла. Прямое приобретение у производителя «Укрвентсистемы» гарантирует оптимальное соотношение цены и качества, а также соблюдение всех технических стандартов.

Покупка ЦН-15У-750 циклон укороченный осуществляется с возможностью выбора следующих условий:

Поставка в собранном виде, что снижает финансовые и временные затраты на монтаж

Возможность получения аппарата в разобранном виде по требованию заказчика для удобства транспортировки

Техническая консультация и помощь в подборе оптимального варианта исполнения

Комплексный подход к ценообразованию учитывает себестоимость металла, сложность изготовления и текущие рыночные условия, что делает цену на ЦН-15У-750 циклон укороченный конкурентоспособной.

ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА ЦН-15У-750 УКОРОЧЕННОГО

Циклон ЦН-15У-750 предназначен для удаления промышленных, строительных, органических пылевых частиц и частиц пищевых материалов, а также очистки дымовых газов от сажевых включений. Следует подчеркнуть, что данный аппарат не рекомендуется для волокнистой или слипающейся пыли, а также для газовых сред с капельно-жидкой фазой или при возможности конденсации паров.

Укороченный циклон эффективно используется там, где ограничена высота установки газоочистного оборудования, при этом сохраняя высокую степень очистки, приемлемую для большинства производственных процессов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦН-15У-750 ЦИКЛОН УКОРОЧЕННЫЙ

При эксплуатации циклонов ЦН-15У-750 укороченных необходимо соблюдать следующие технические условия:

Запрещена конденсация водяных паров внутри аппарата; температура очищенного газа должна превышать точку росы на 10–25 °С.

Герметичность системы — обязательное условие для сохранения эффективности очистки.

Возможна установка как на всасывающих, так и на нагнетательных трактах газоходов.

В условиях обработки абразивной пыли циклон рекомендуется размещать перед вентилятором для минимизации износа последнего.

Температура газа на входе не должна превышать 400 °С.

Вертикальная установка с направлением пылевого выпуска вниз обеспечивает оптимальную работу аппарата.

Рекомендуемые скорости движения газа: 2–2,5 м/с при абразивных пылевых потоках, 2–6 м/с при неабразивных.

Колебания расхода воздуха не должны превышать 10% для стабильного функционирования.

ПРИНЦИП РАБОТЫ ЦН-15У-750 ЦИКЛОН УКОРОЧЕННЫЙ

Работа циклона основана на инерционном отделении пыли под действием центробежных сил, возникающих при вращении газового потока внутри корпуса. Запыленный воздух входит через входной патрубок, приобретает вращательное движение и движется вниз по внутренней поверхности цилиндра и конуса. Тяжелые частицы отделяются и оседают в пылевом бункере через специальное отверстие. Очищенный газ в центральной части поднимается вверх и выводится через выхлопную трубу.

Данная технология обеспечивает надежную очистку при компактных размерах оборудования, что особенно важно при ограничениях по высоте установки.

МОНТАЖ И ОБСЛУЖИВАНИЕ ЦИКЛОНА ЦН-15У-750 УКОРОЧЕННОГО

Монтаж циклона производится преимущественно в собранном виде, что минимизирует ошибки при сборке и сокращает сроки ввода в эксплуатацию. В случае необходимости возможна поставка в разобранном виде.

• Вертикальная установка с направлением пылевого выпуска вниз
• Обеспечение свободного доступа для технического обслуживания
• Учет ветровых нагрузок при уличной установке путем жесткого крепления конструкции
• Установка перед вентиляторами при работе с абразивной пылью

Техническое обслуживание включает:

• Регулярные визуальные осмотры и контроль показателей (манометров, термометров, расходомеров)
• Плановые внутренние и наружные осмотры с очисткой и ремонтом
• Проверка герметичности и устранение подсосов воздуха
• Своевременный выпуск пыли из бункера для поддержания эффективности очистки
• Тщательное выполнение рекомендаций по монтажу и обслуживанию гарантирует продолжительный срок эксплуатации и стабильную работу циклона.

Циклон ЦН-15У-750 укороченный производства «Укрвентсистемы» — это оптимальное решение для промышленных предприятий, требующих надежного, компактного и долговечного пылеулавливающего оборудования. Возможность выбора вариантов изготовления, высокая степень технологичности и конкурентоспособная цена делают ЦН-15У-750 циклон укороченный выгодным приобретением.

Для уточнения цены, условий доставки и покупки Циклона ЦН-15У-750 укороченного обращайтесь к официальным представителям «Укрвентсистемы». Надежность конструкции и качество исполнения подтверждены многолетним опытом производства и эксплуатации.
